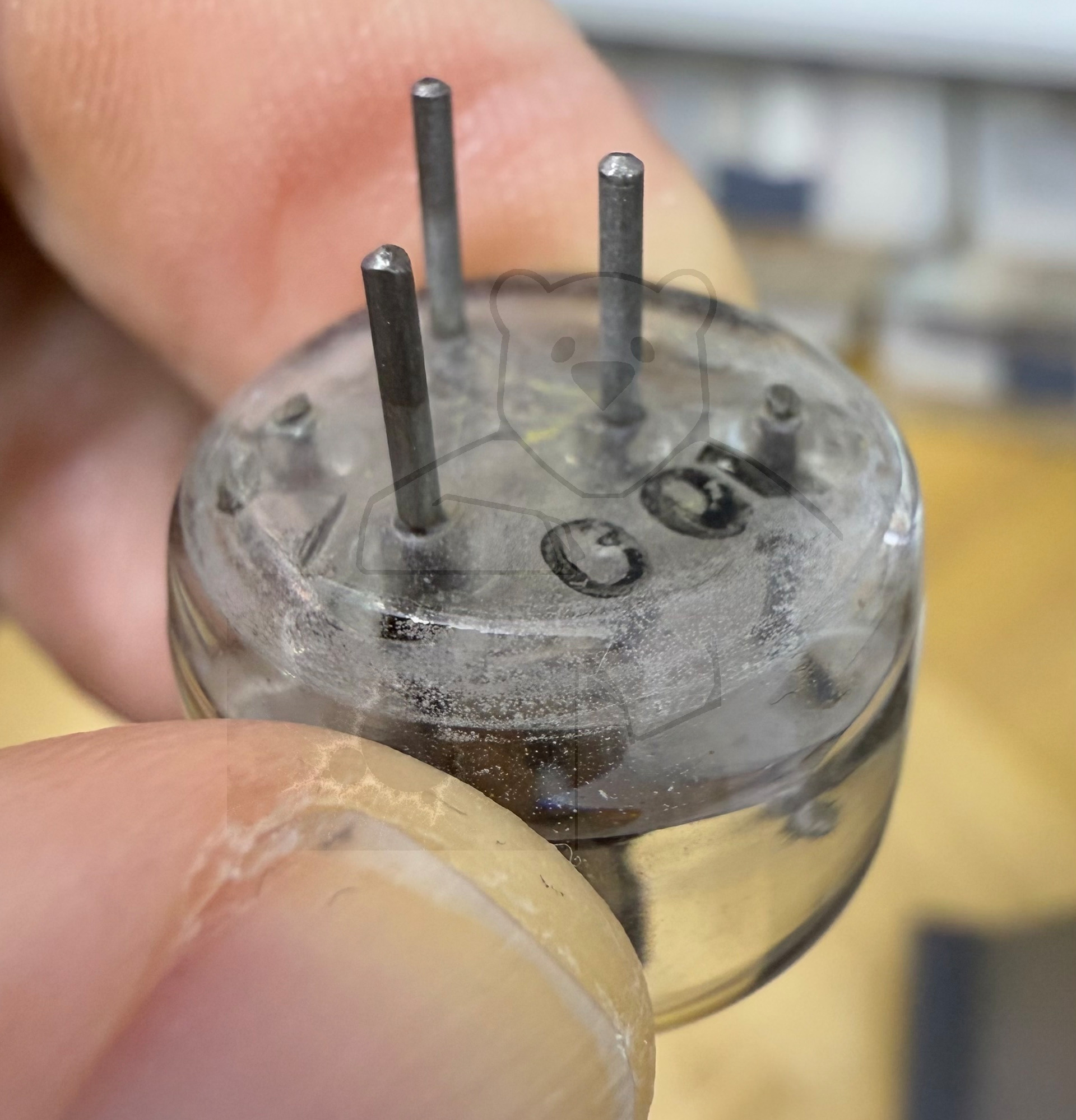

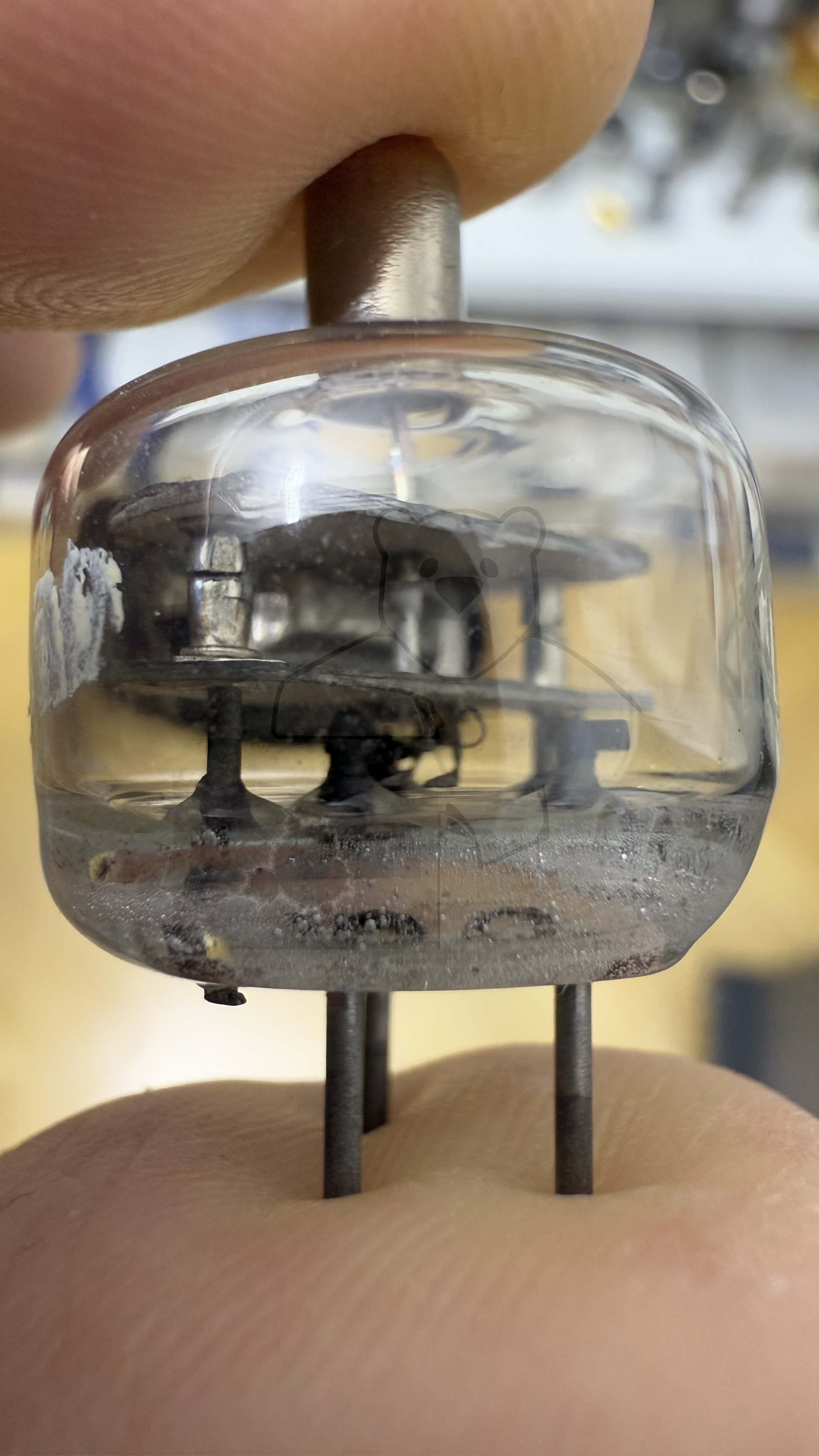

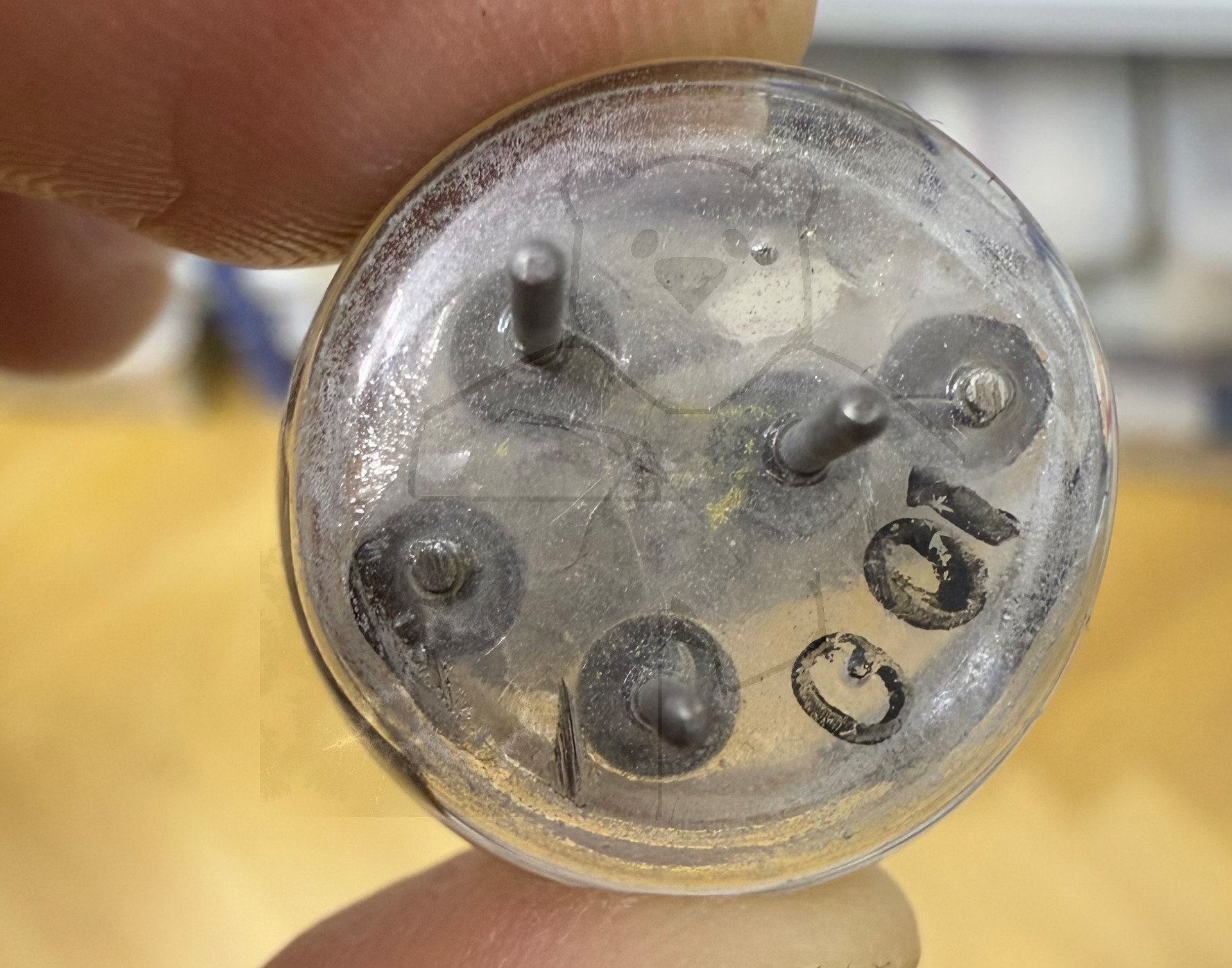

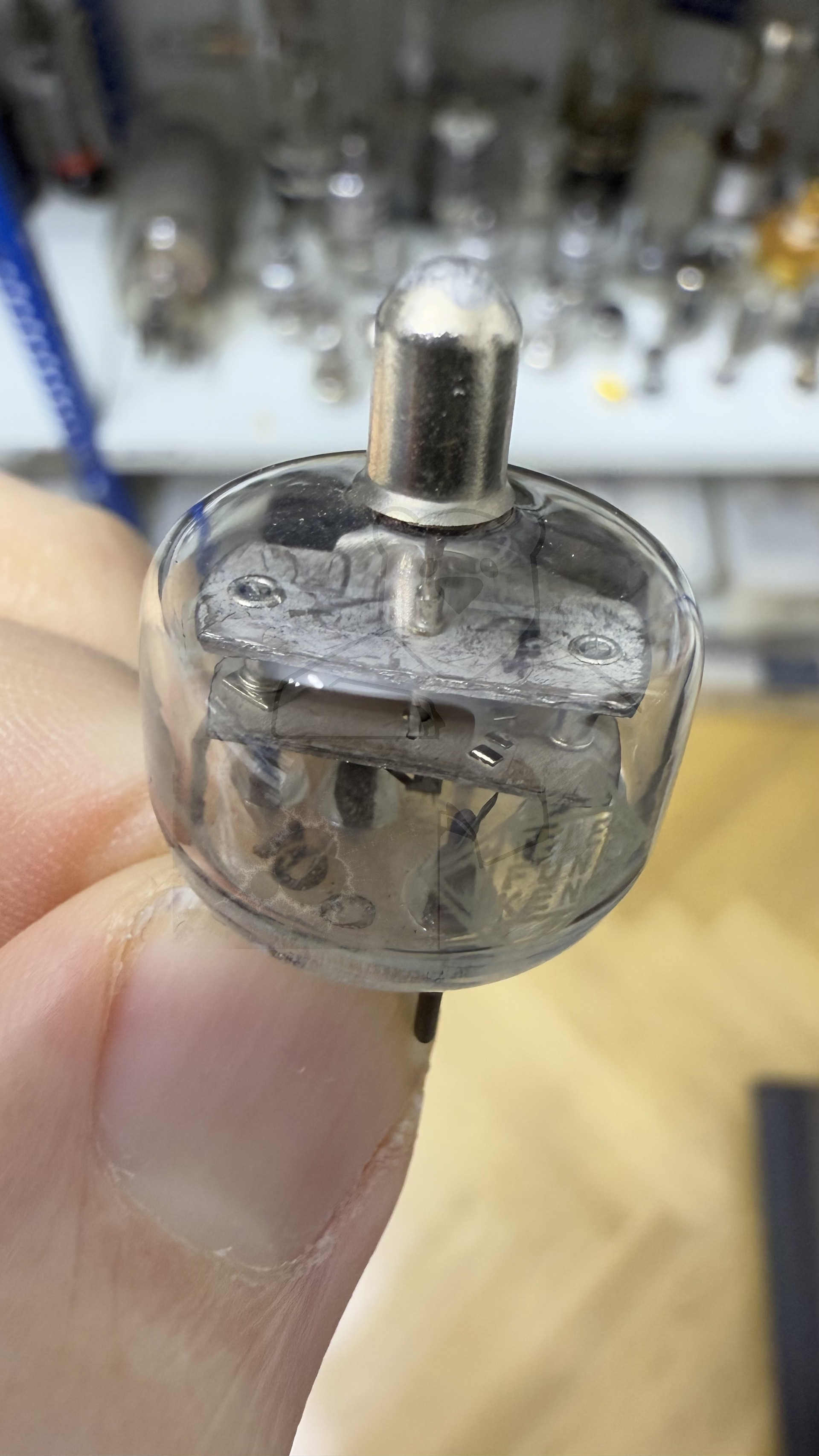

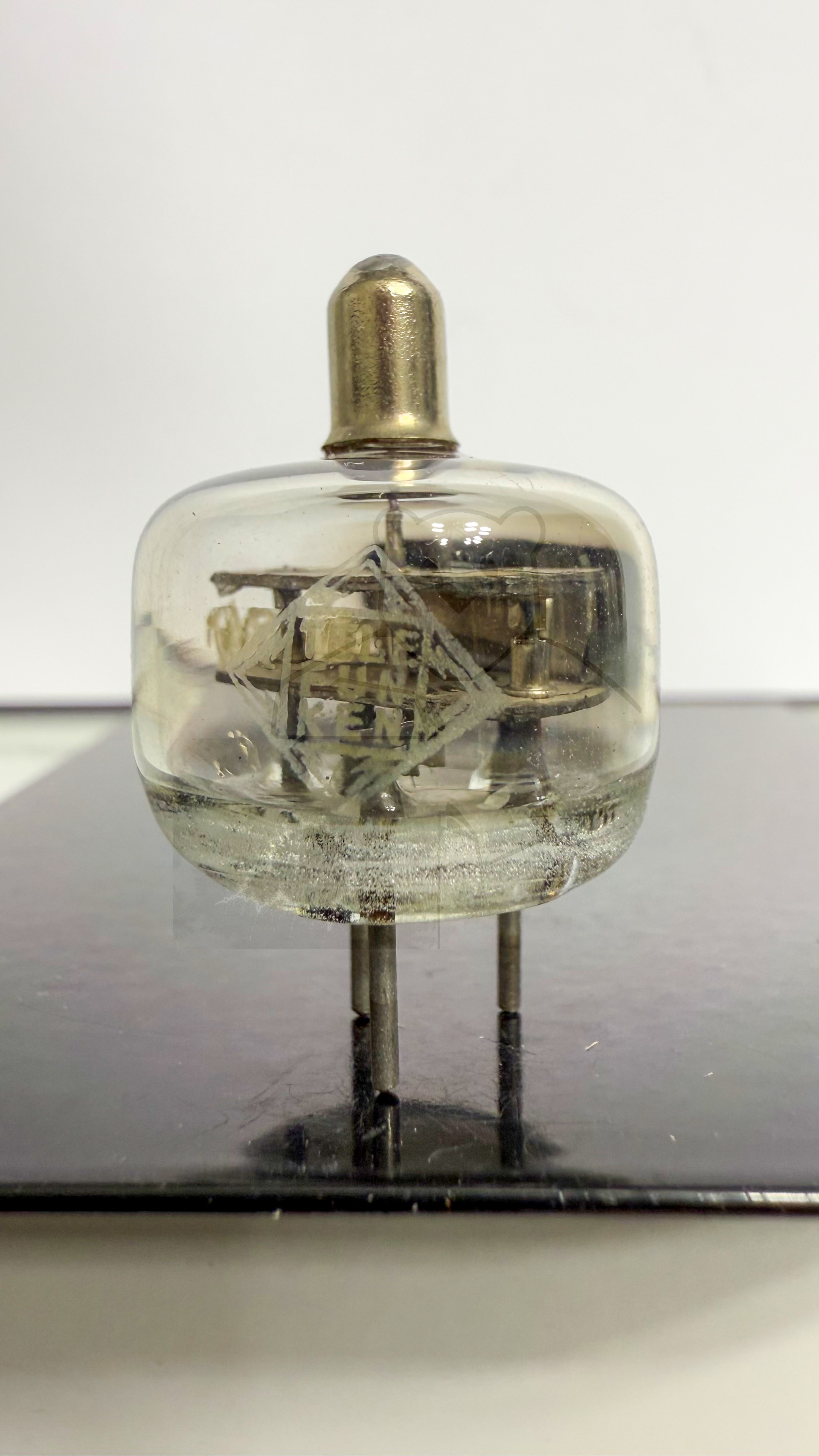

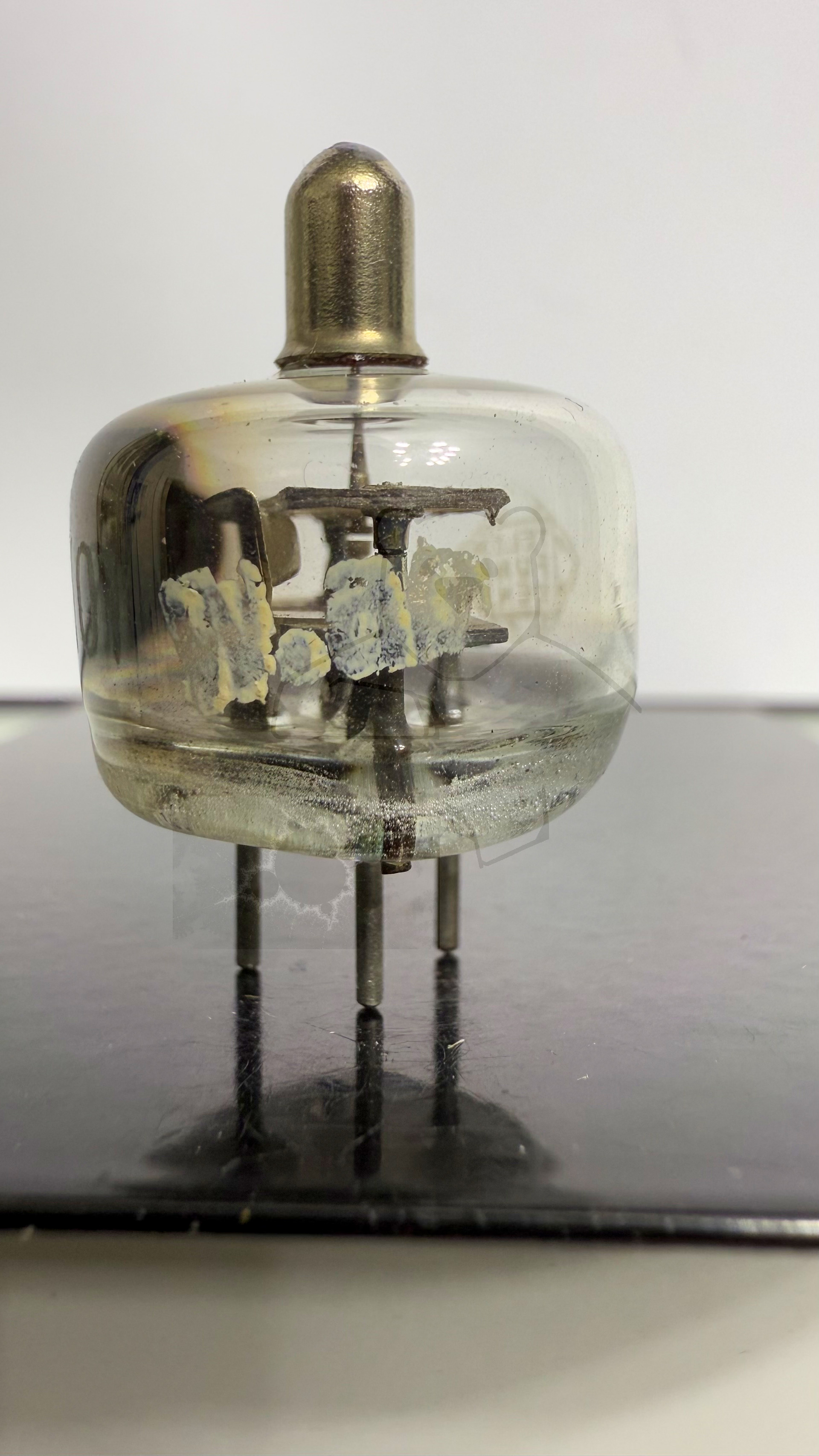

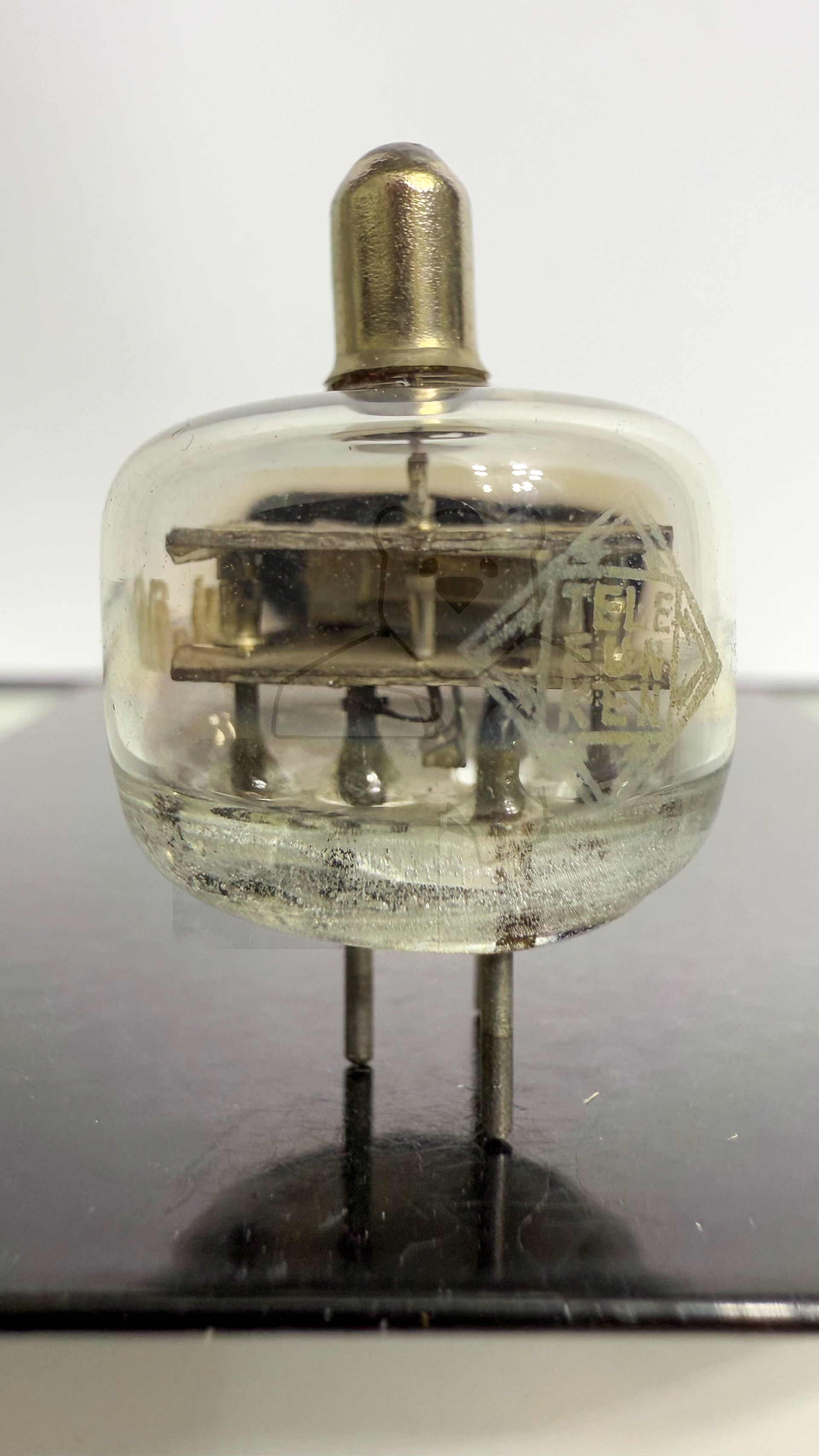

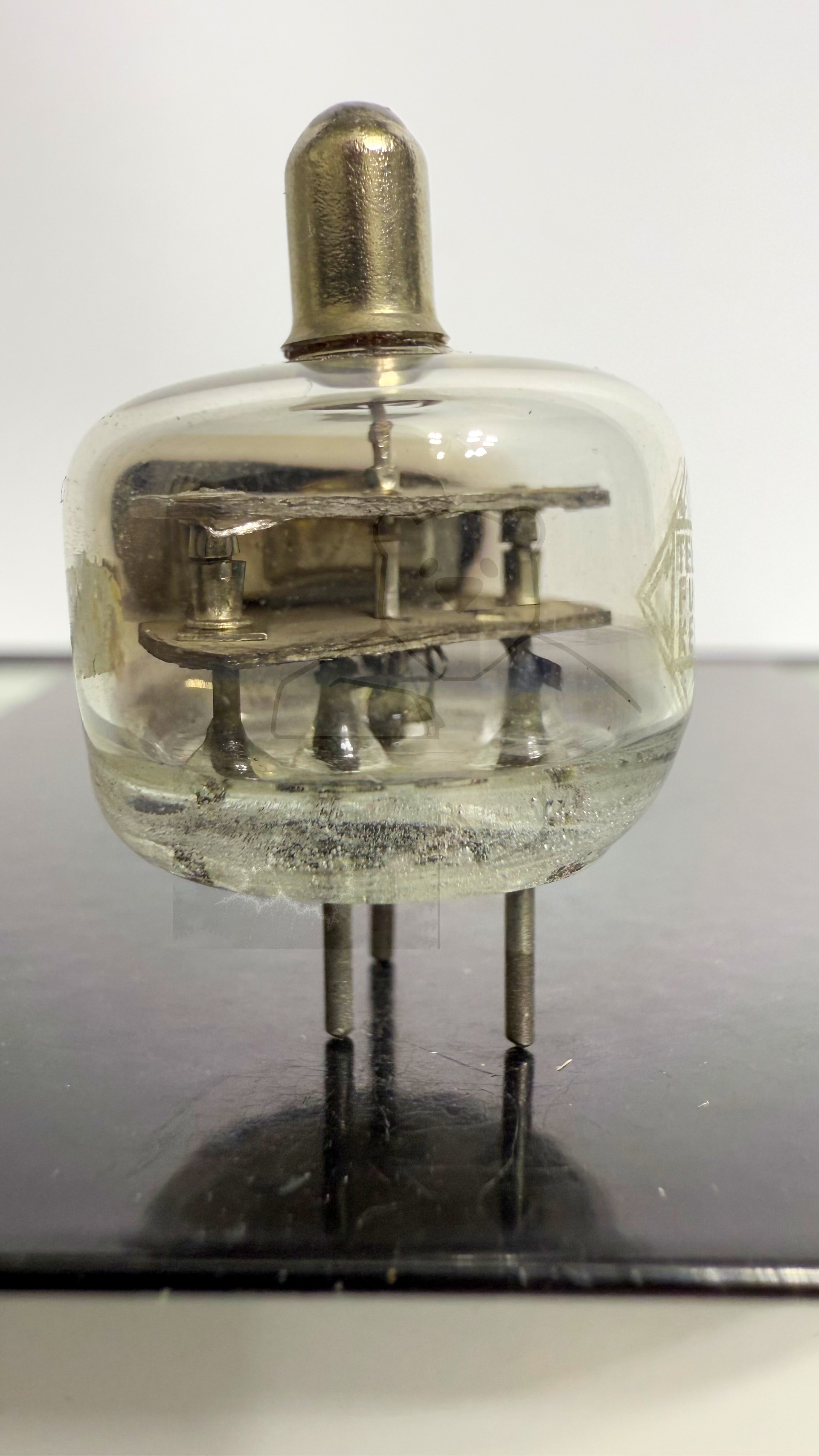

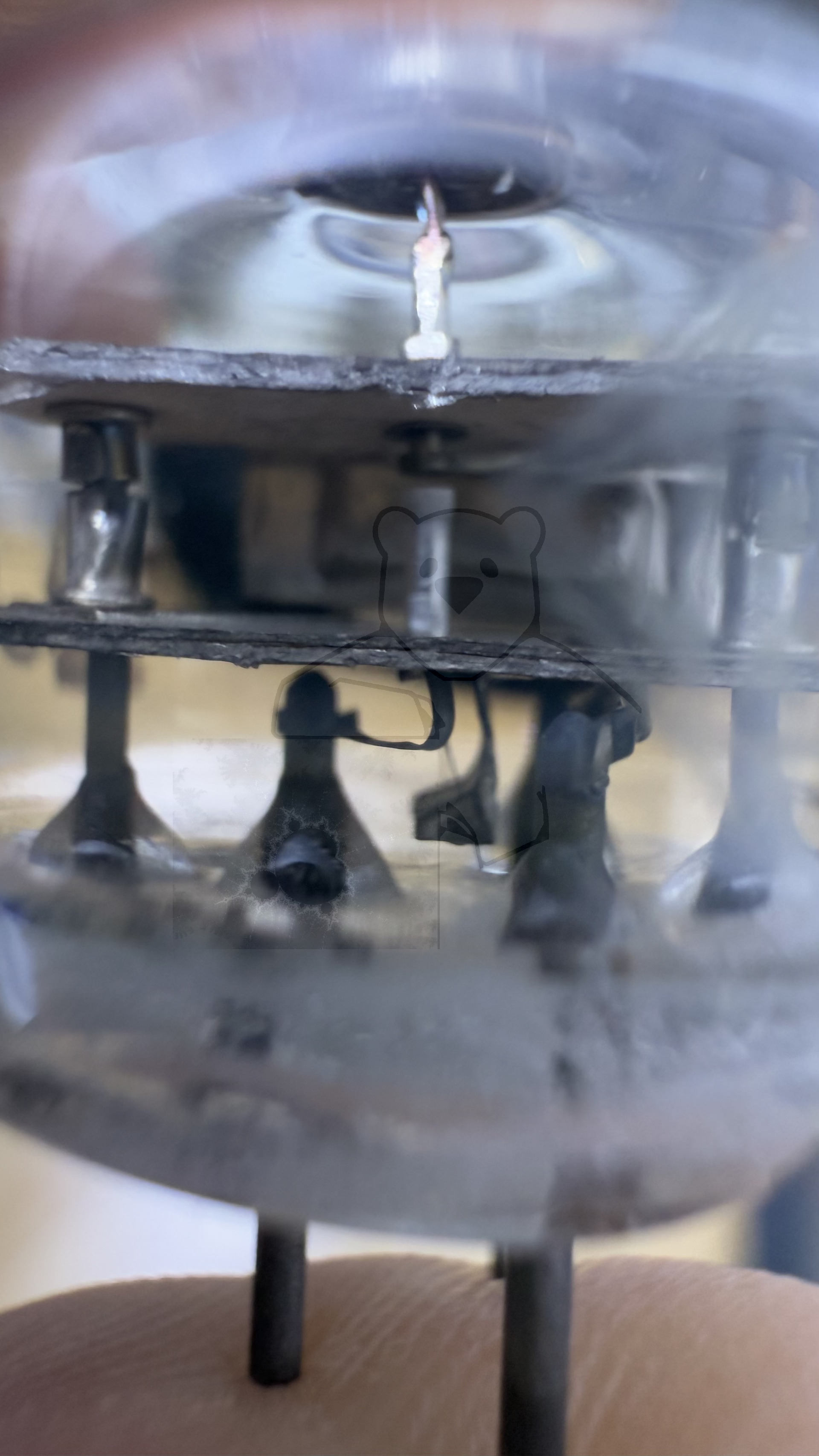

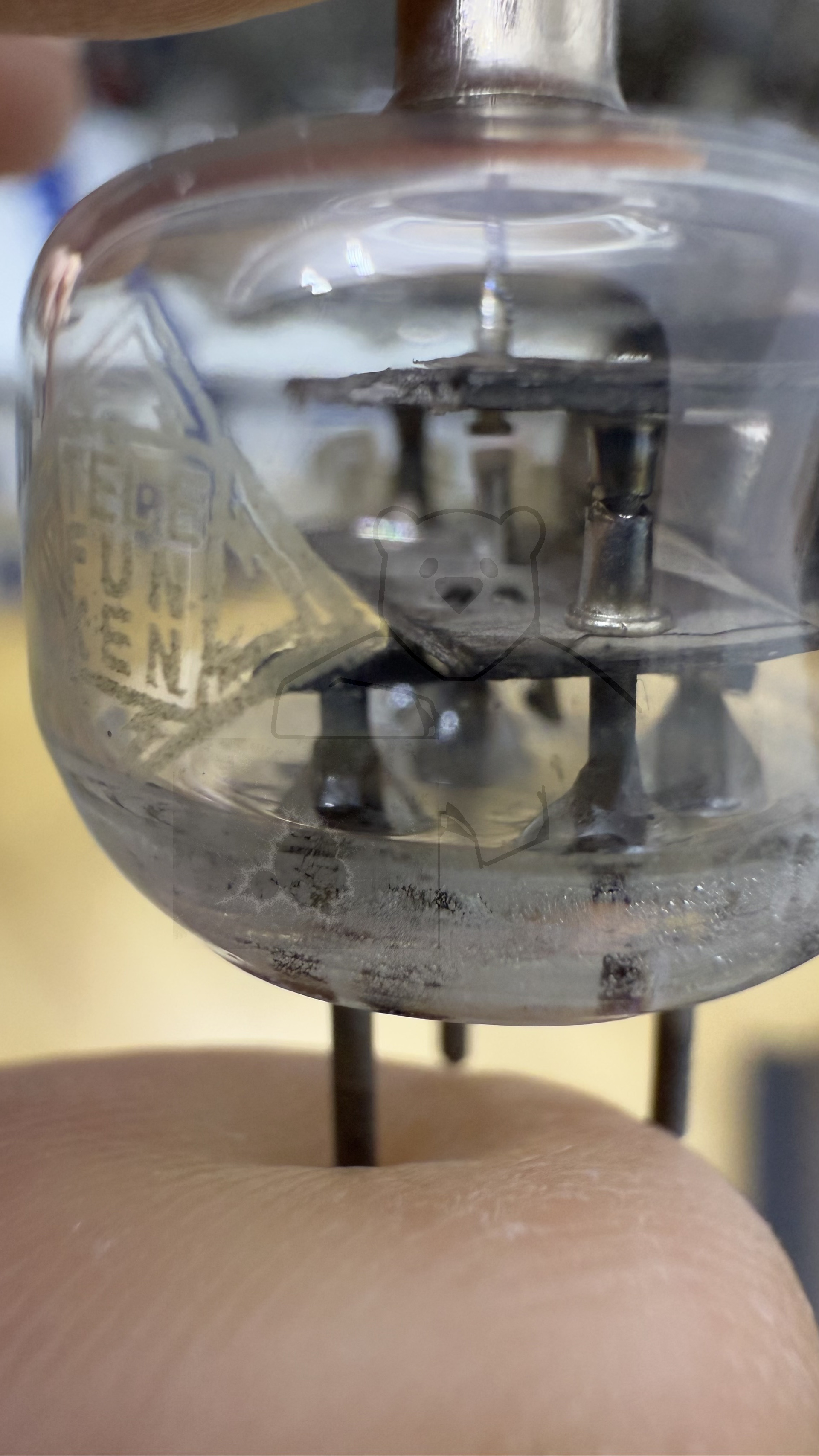

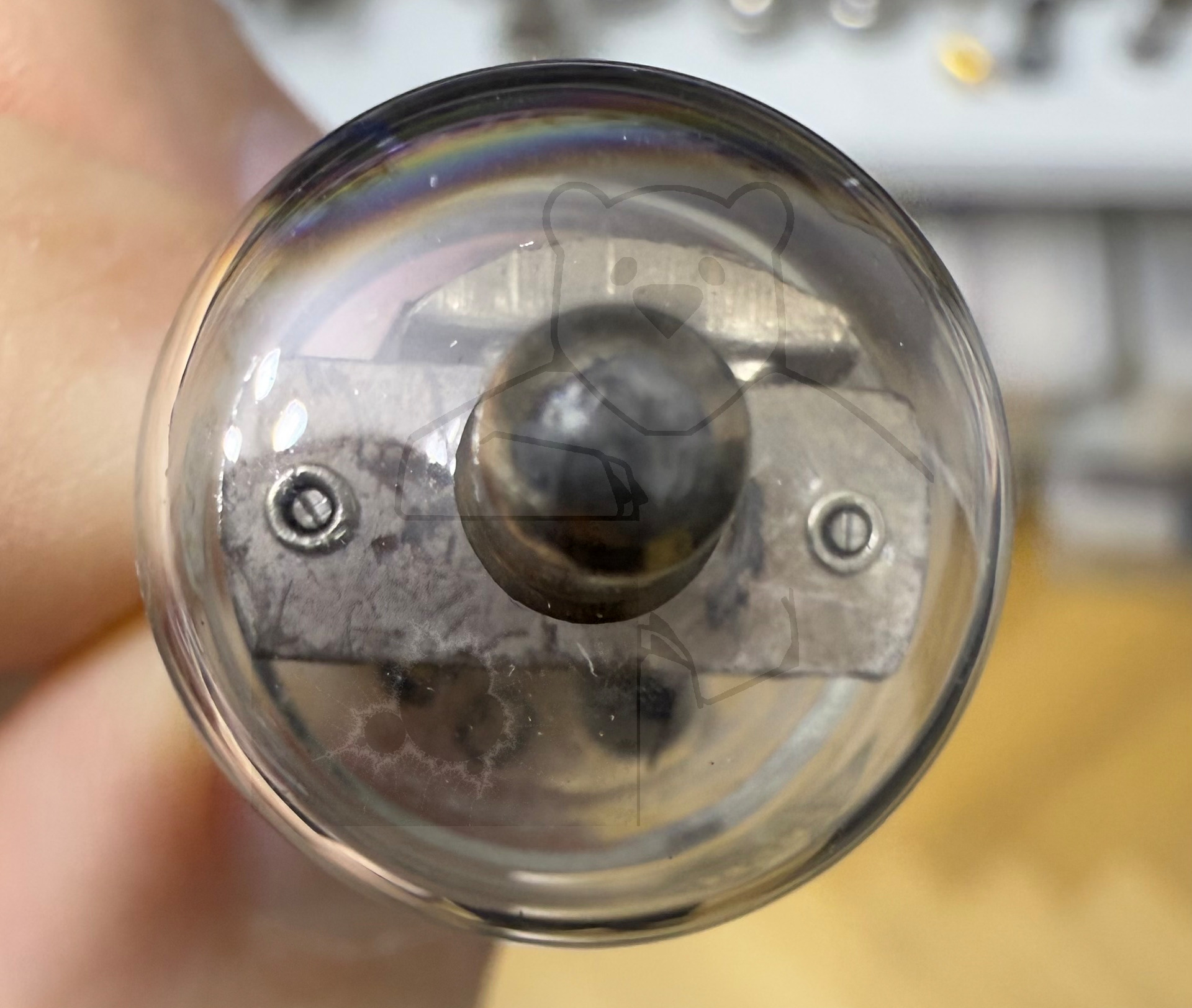

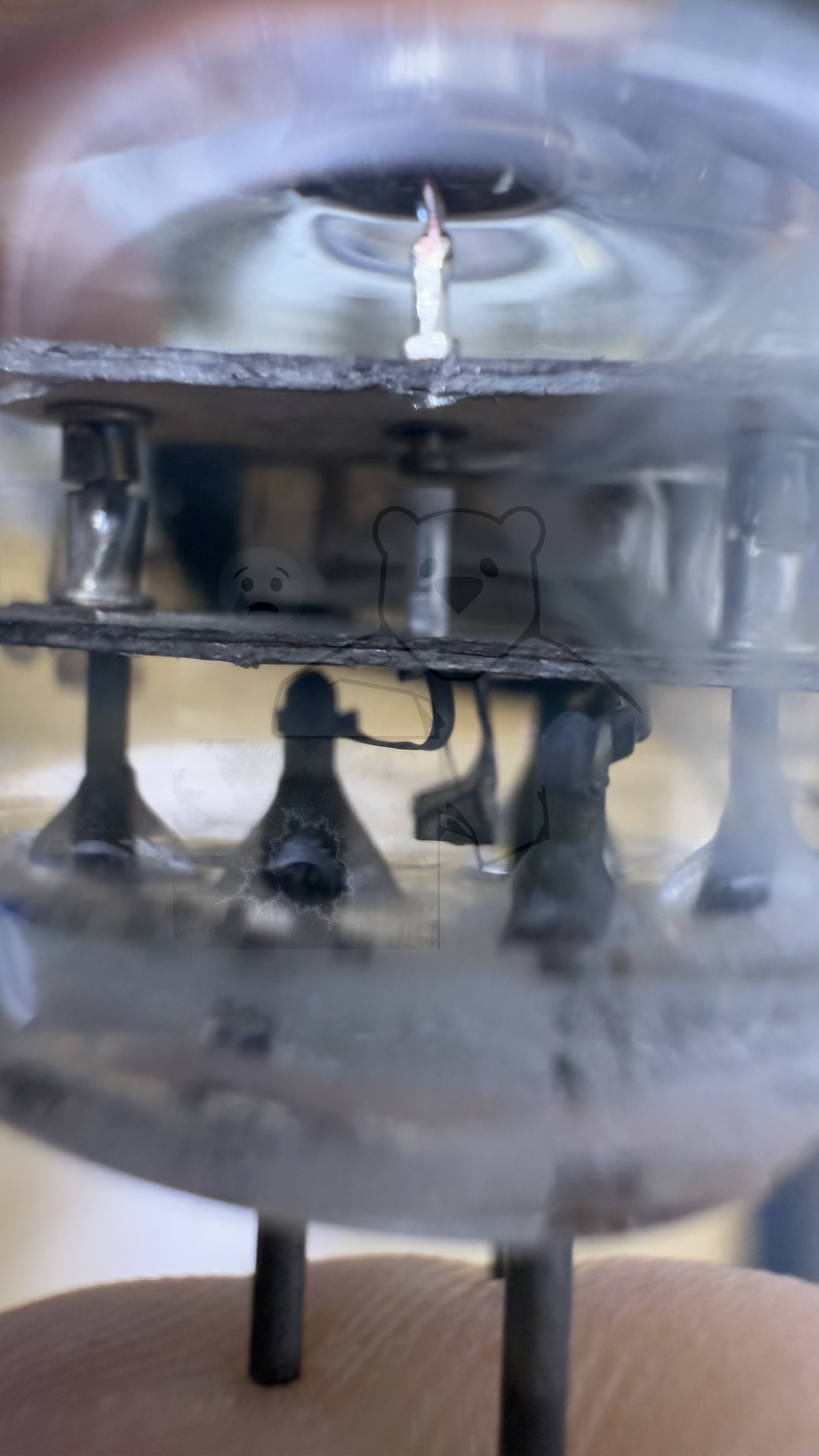

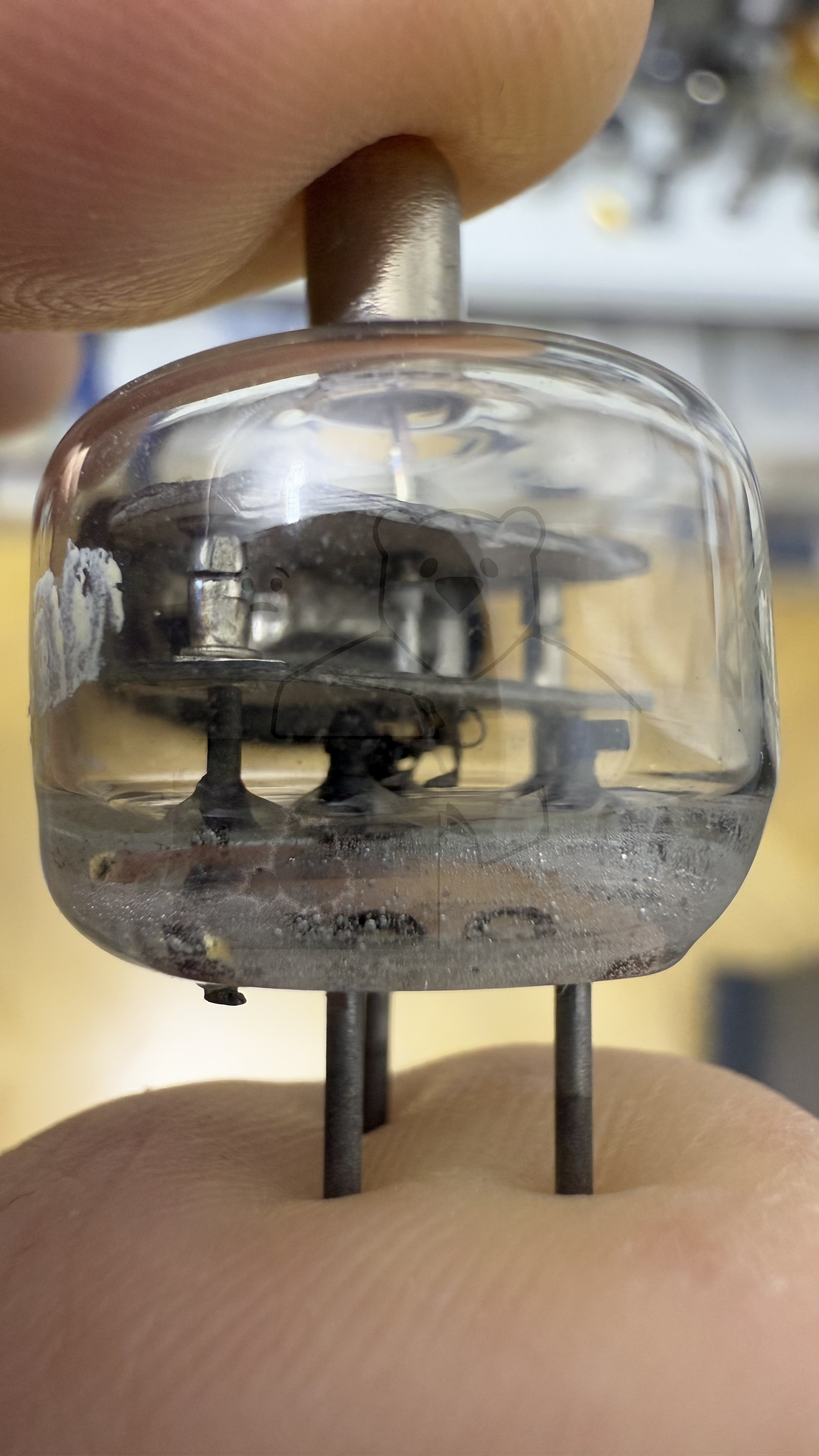

Daten und Bilder der Röhre: SA101

🔎 Beschreibung der Röhre: SA101

Name	SA101
Vergleichsname
Heizspannung (Volt)	1,9
Heizstrom (Ampère)	0,32
Art der Heizung	Indirekt
Röhren mit Sockel	Drahtanschluesse → Liste aller Röhren mit: Drahtanschluesse
Zusätzliche Informationen	Die Röhre ist ausgelegt zum direkten einlöten in die Schaltung. Eine Fassung ist nicht vorgesehen.
Letzte Änderung	11.06.2018 18:53:12

🔎 Beschreibung der Systeme für die Röhre: SA101

	System 1
Kathode	k
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Diode, Messzwecke, HF

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

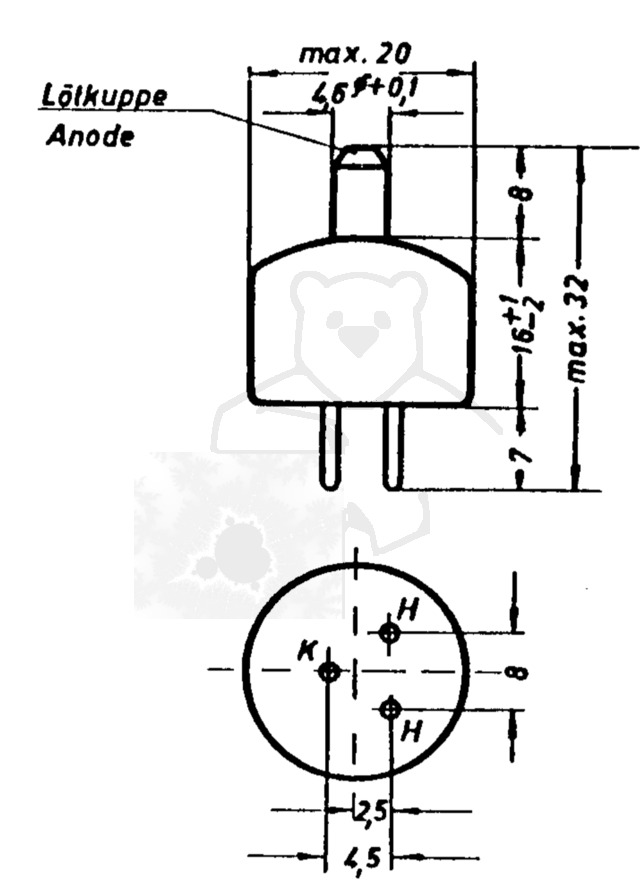

🔎 Sockelschaltung der SA101
