Daten und Bilder der Röhre: SD1A

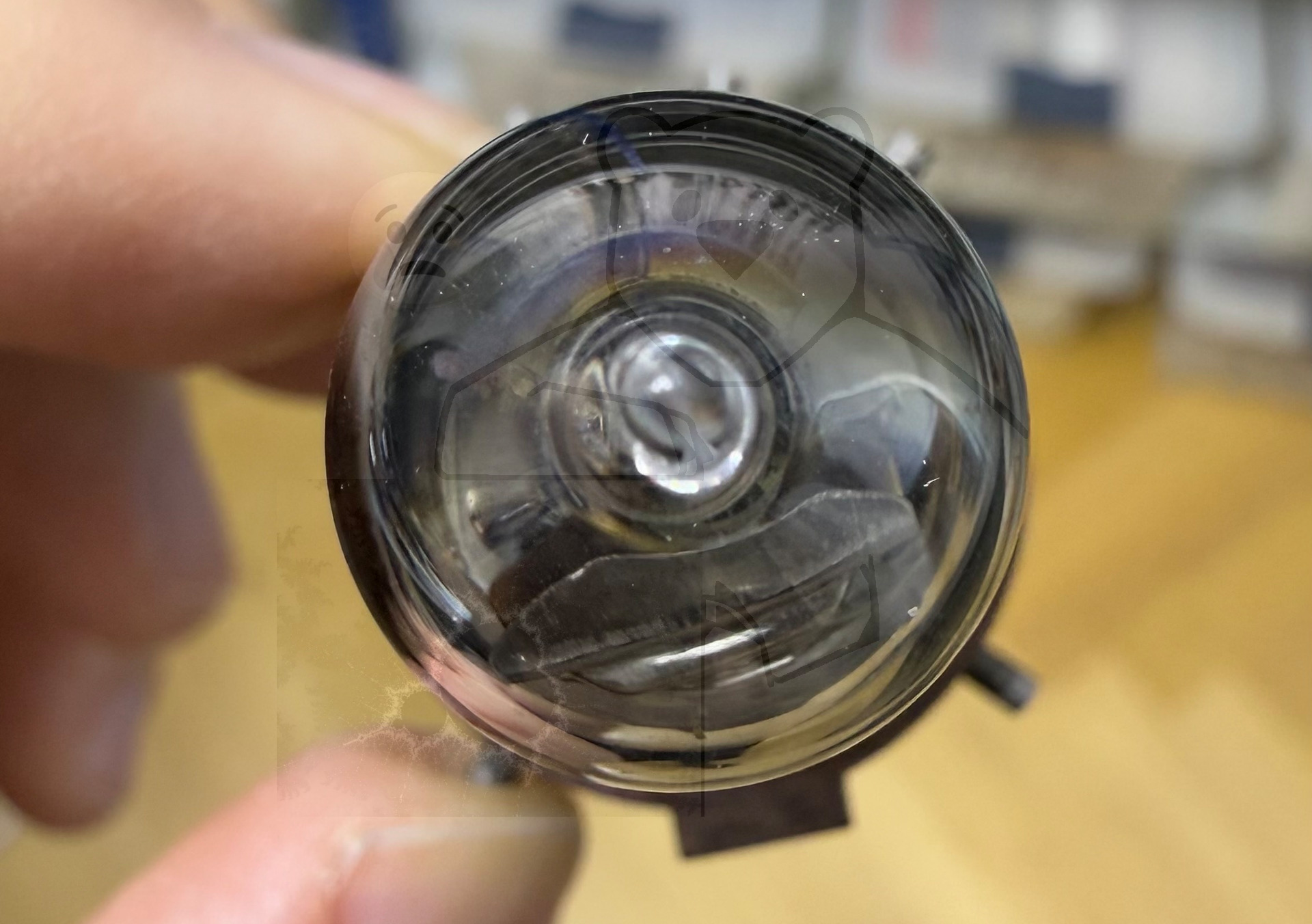

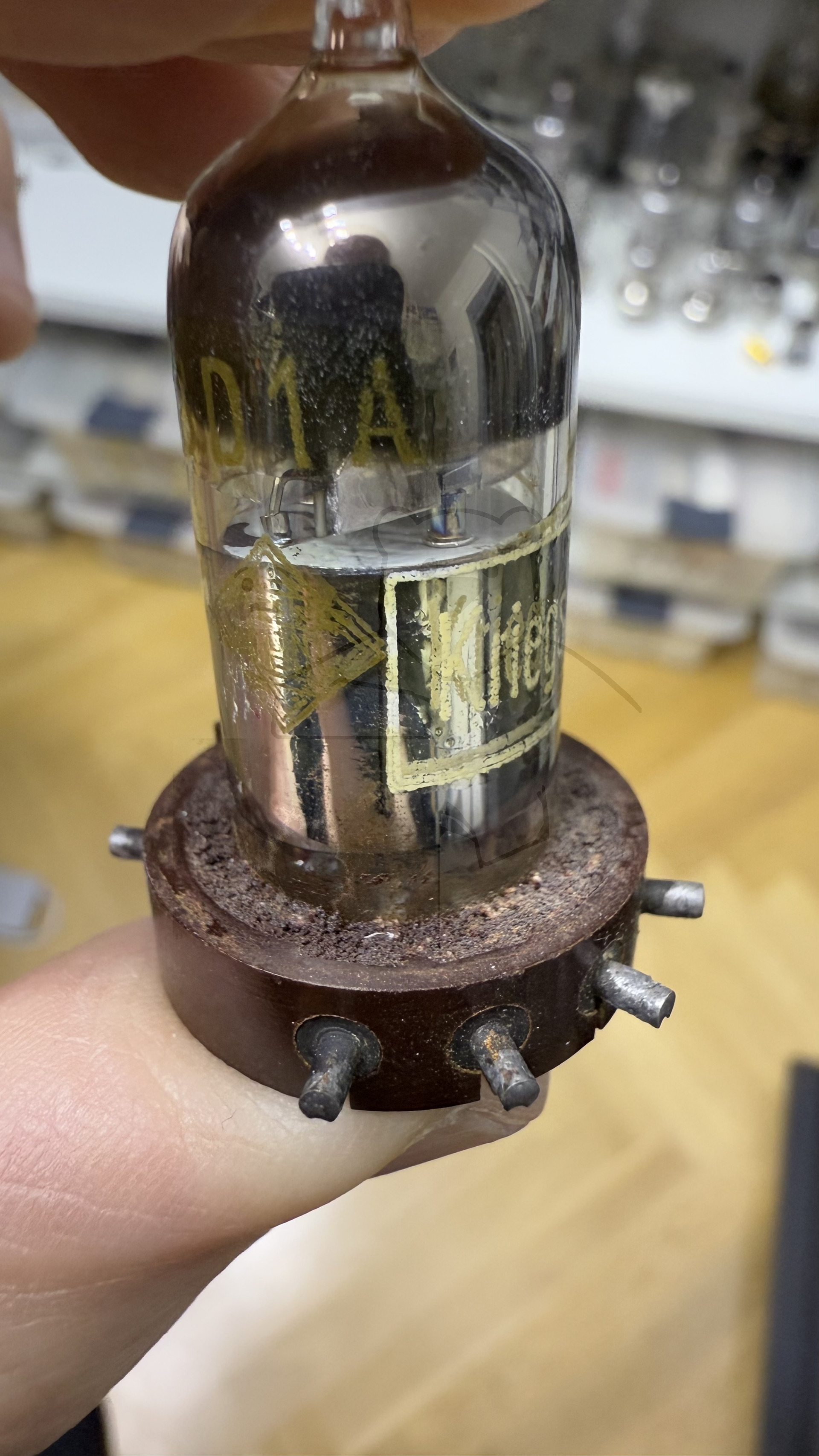

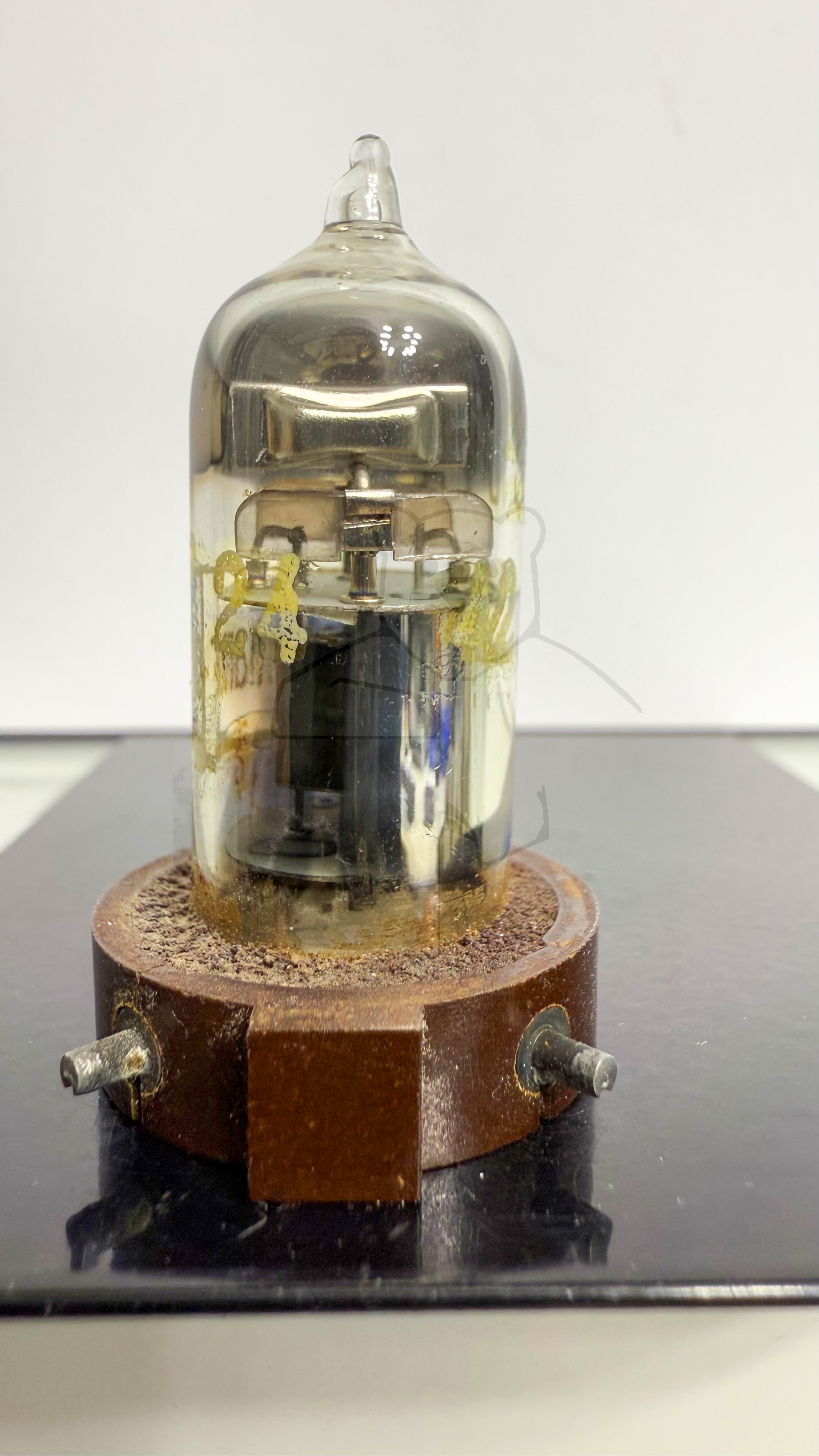

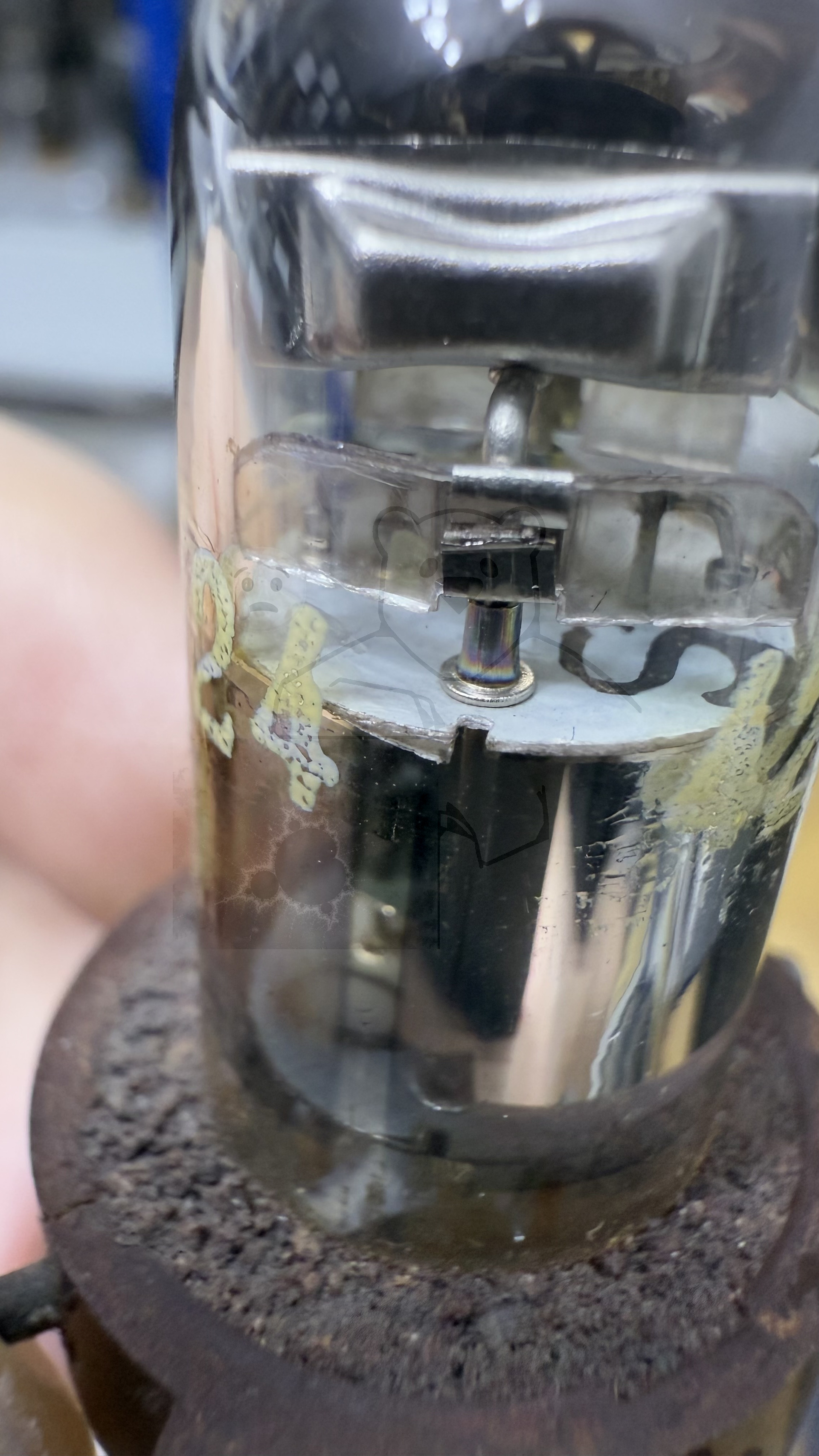

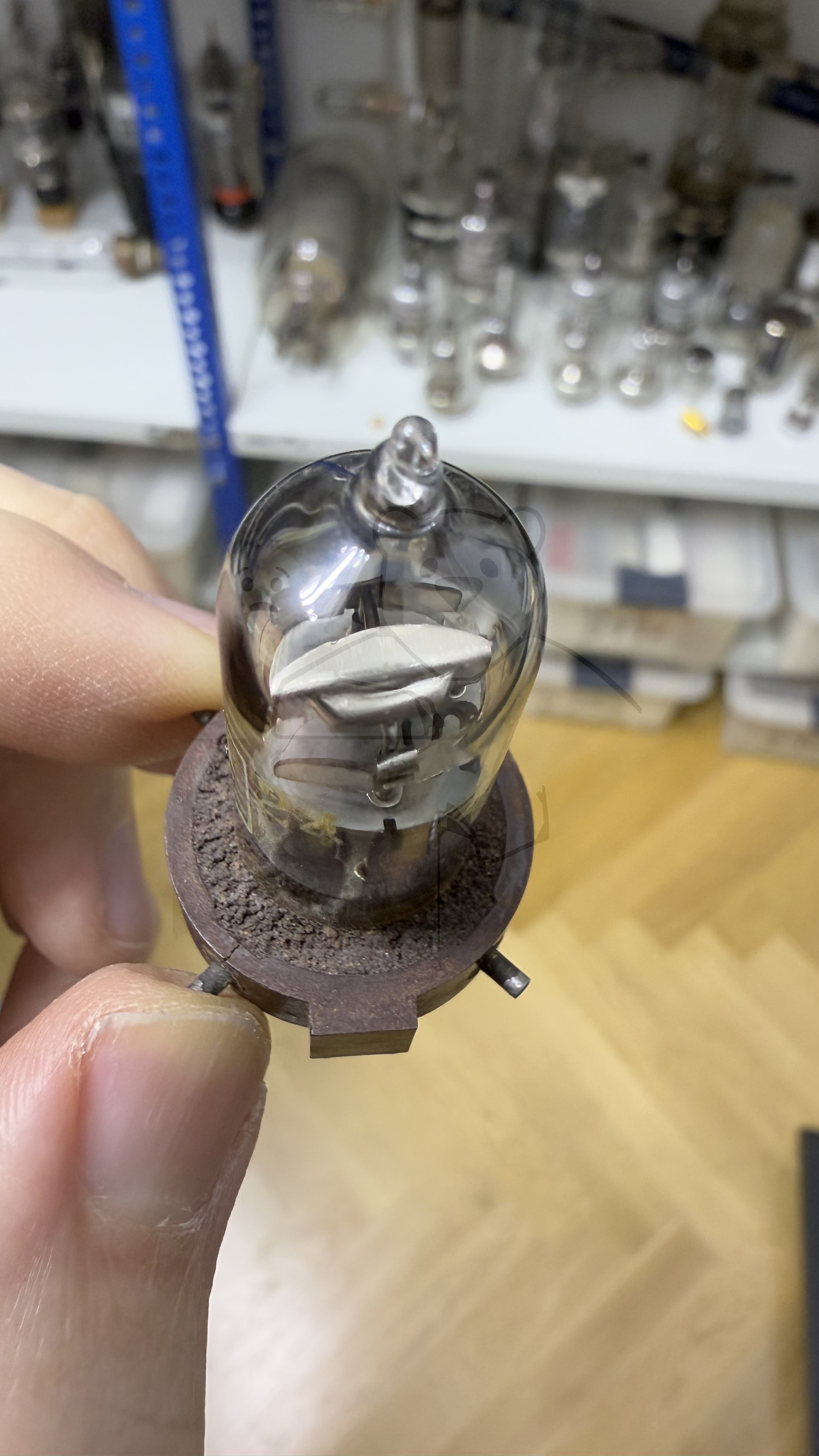

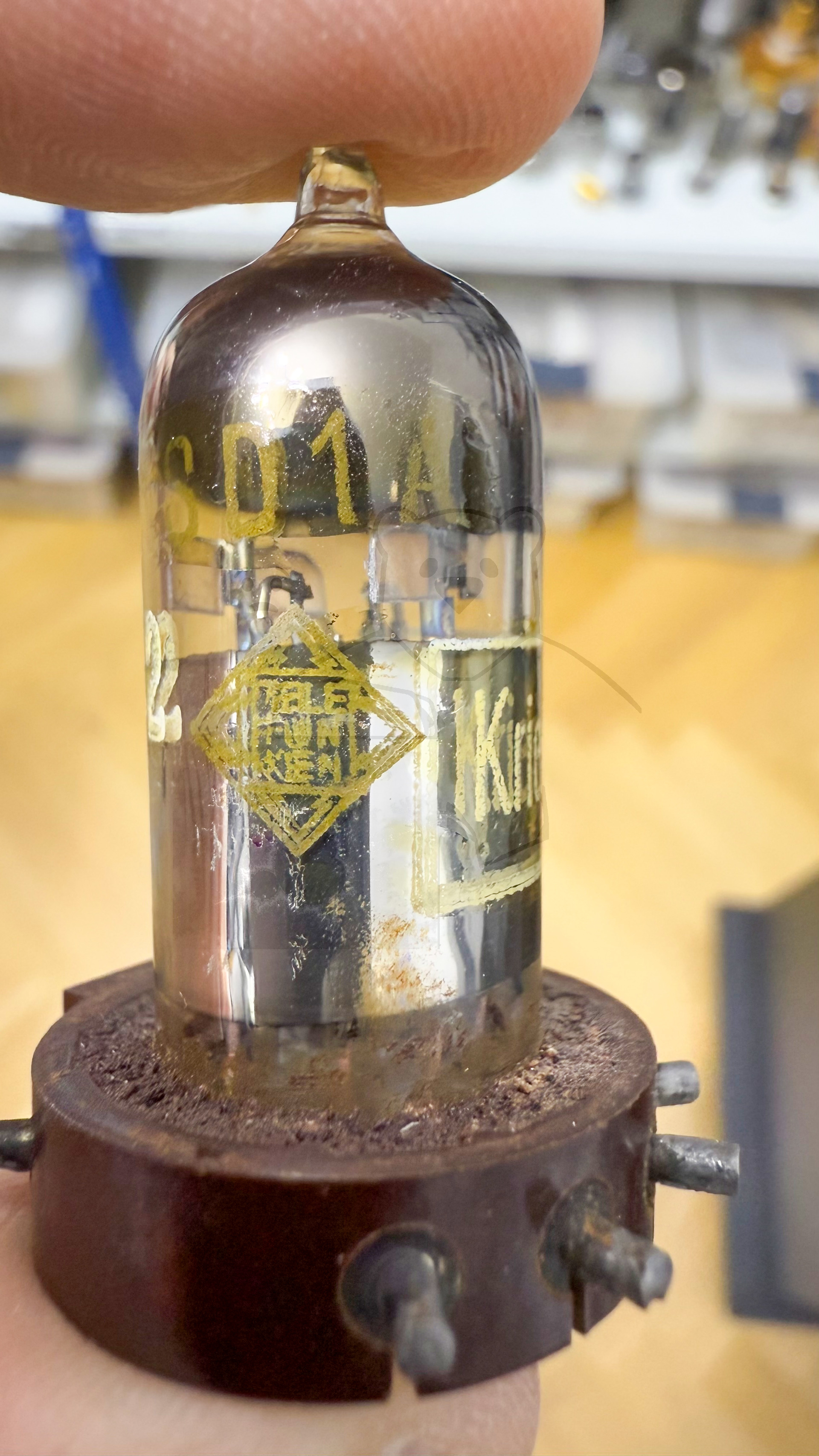

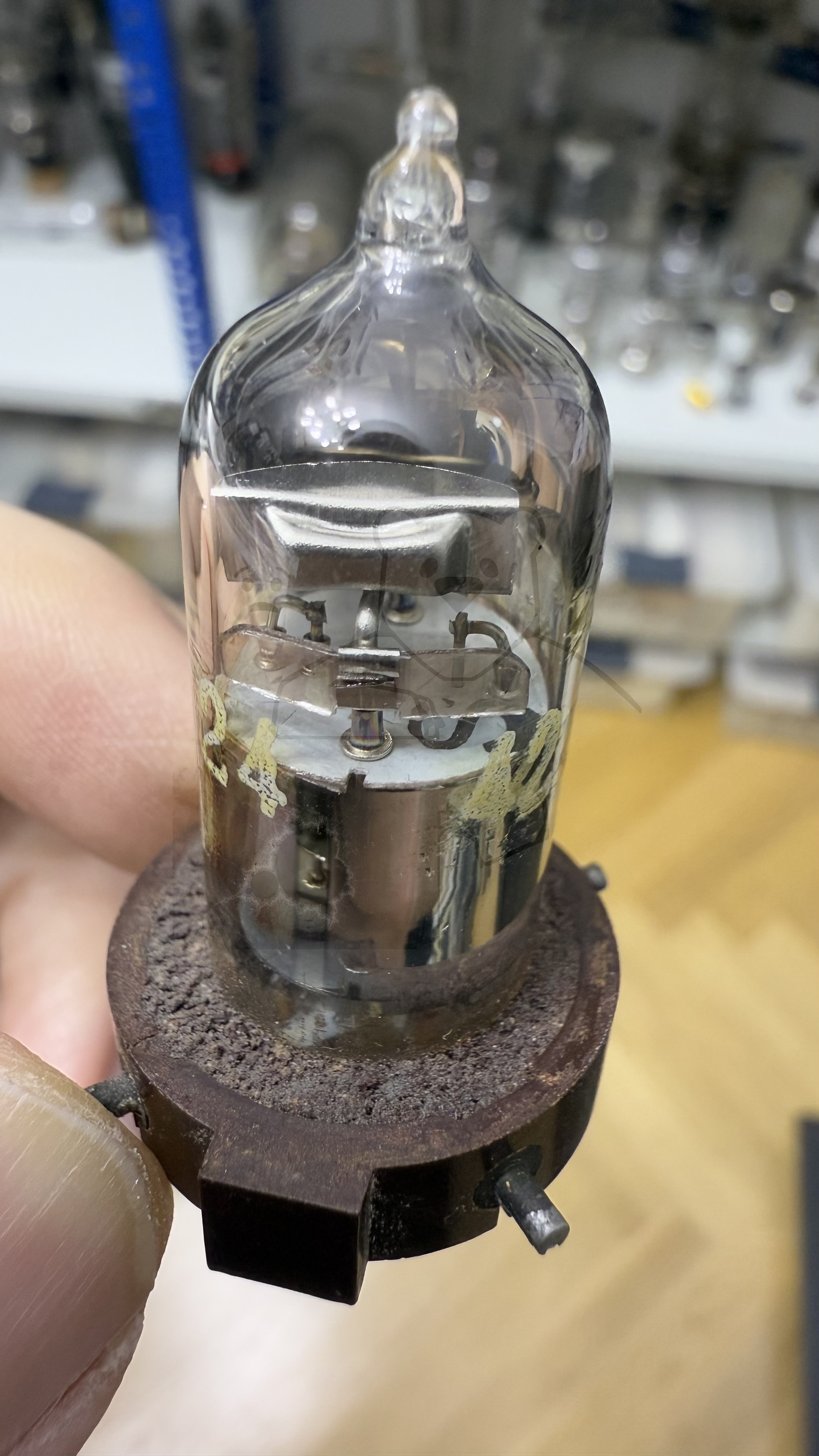

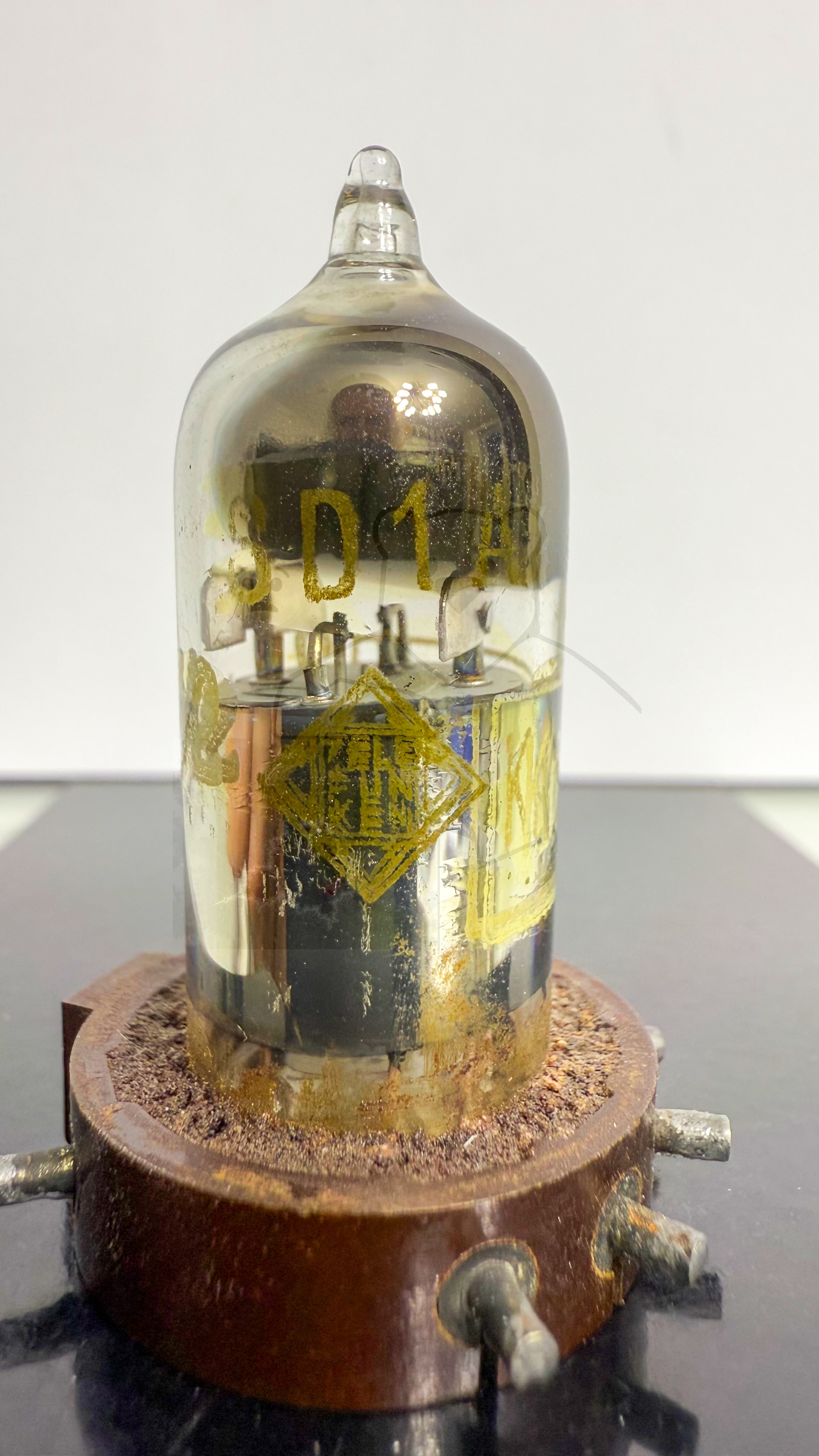

🔎 Beschreibung der Röhre: SD1A Inventarnummer: 07790

Name	→ SD1A
Vergleichsname

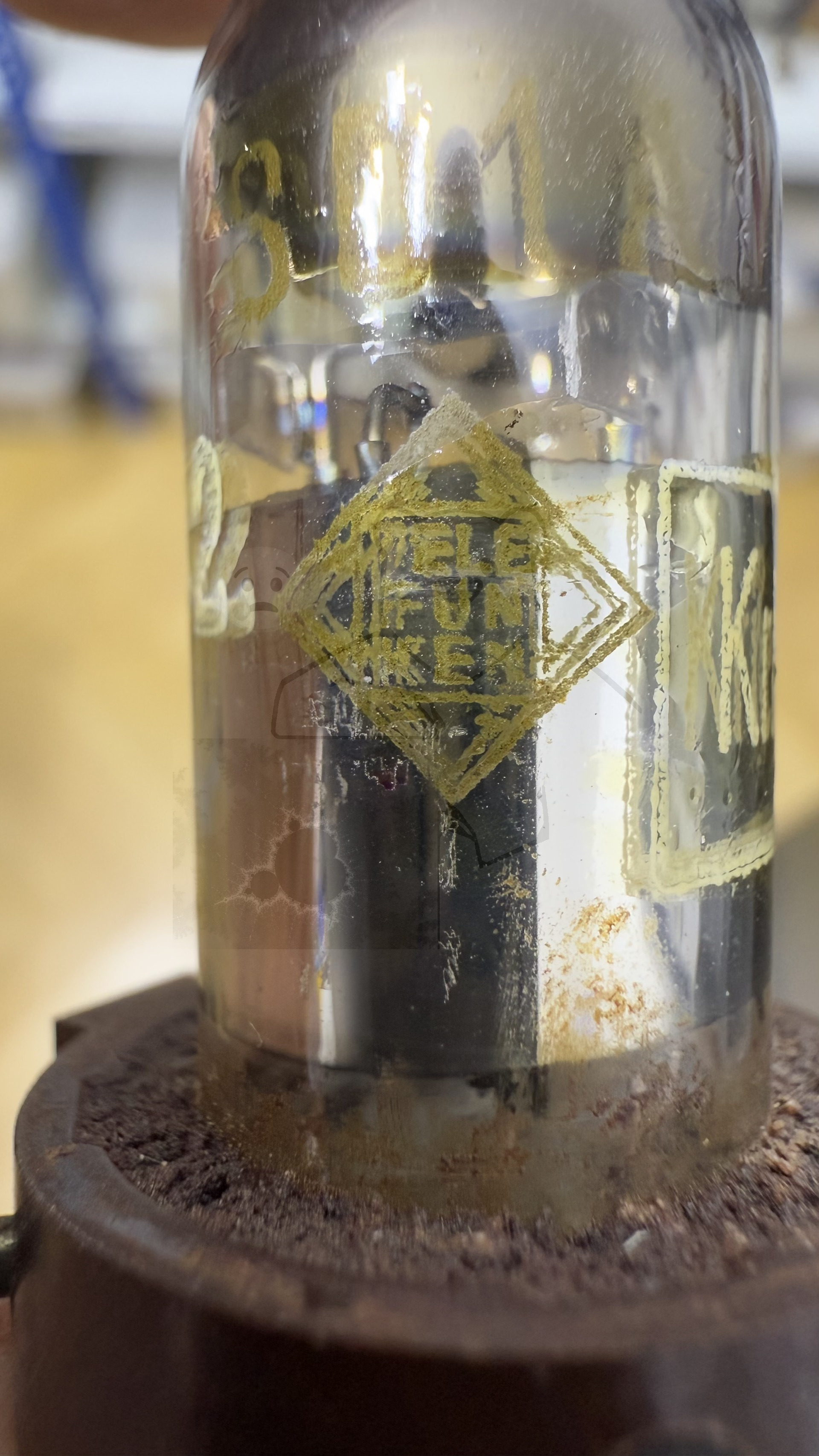

Hersteller	→ Telefunken
Heizspannung (Volt)	1,9
Heizstrom (Ampère)	0,5
Art der Heizung	Direkt
Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode

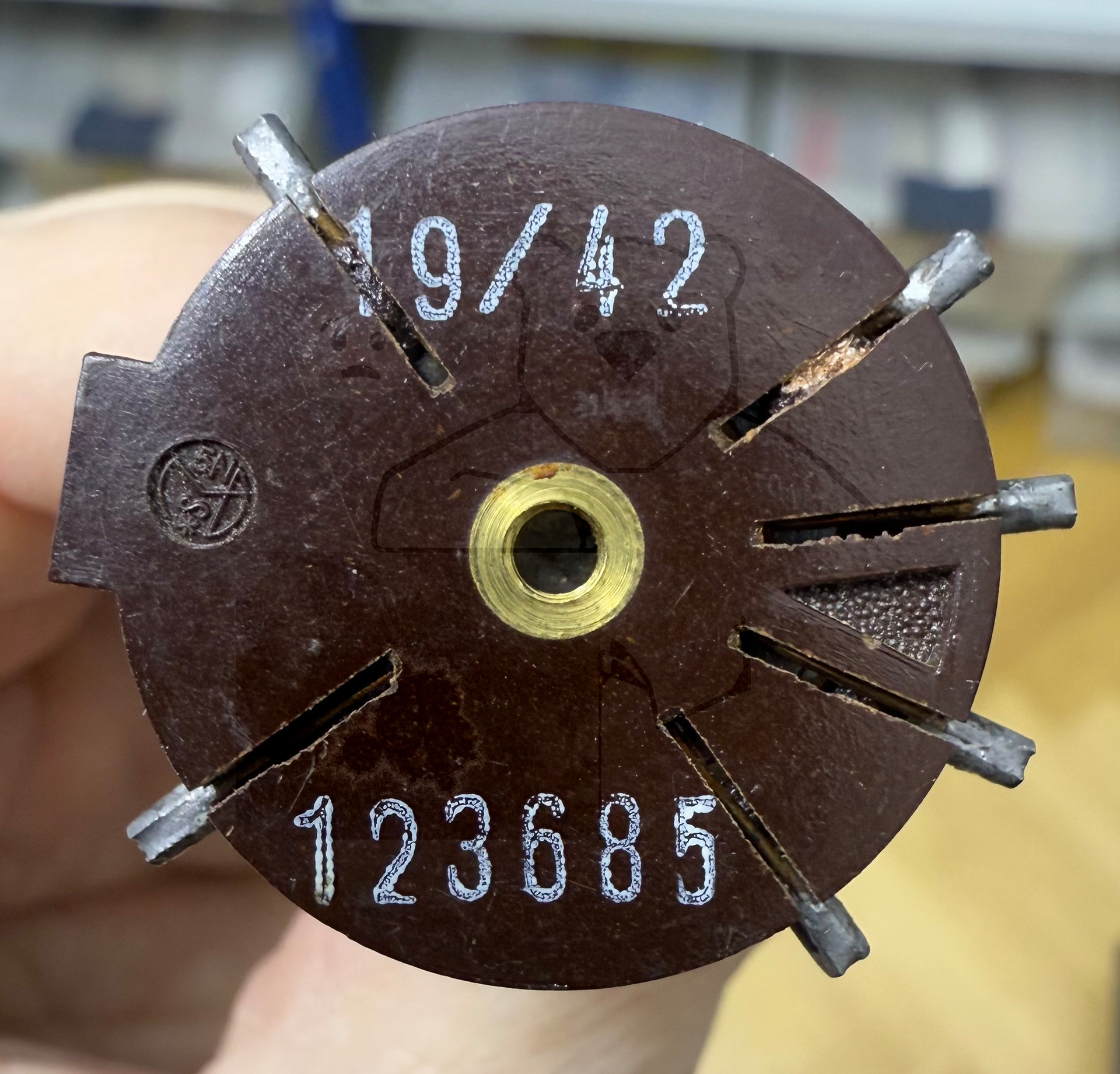

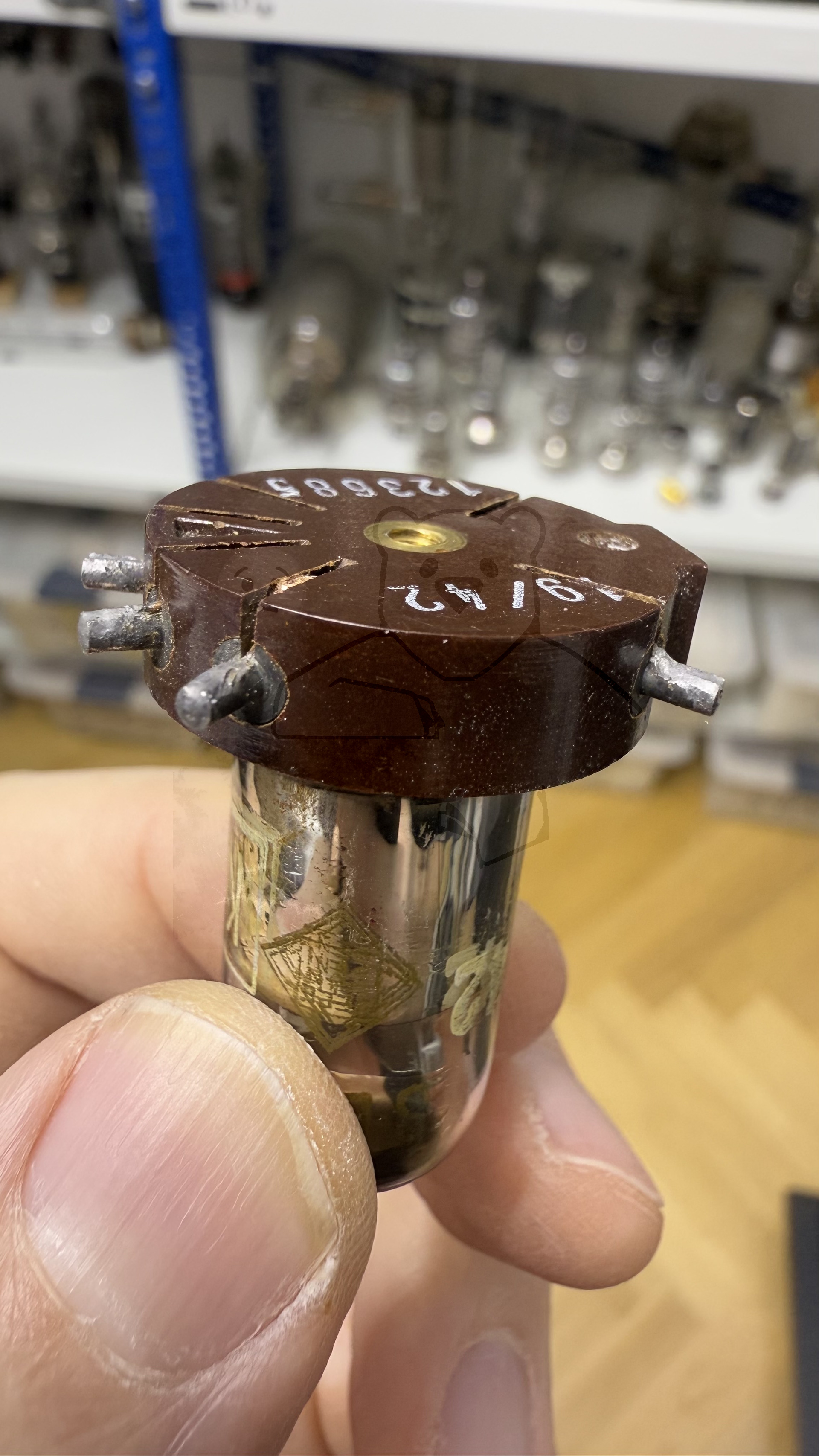

Serien Nummer	123685
Verpackung	Neutrale Verpackung
Getestet	Heizfaden ok

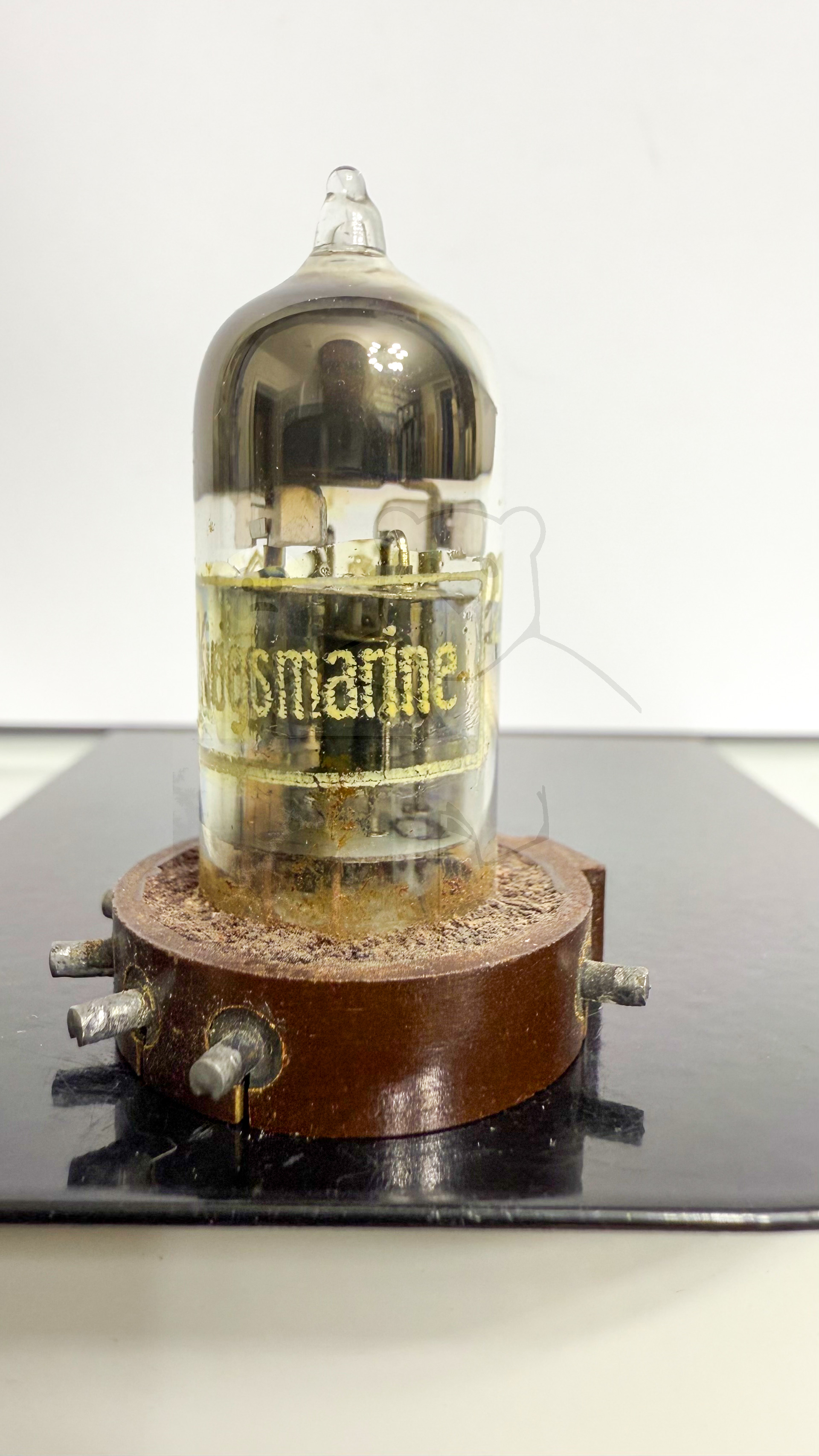

Hoheitszeichen	Kriegsmarine, 19/42 Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft.
Letzte Änderung
Lager	L10

🔎 Beschreibung der Systeme für die Röhre: SD1A

	System 1
Kathode	f
Gitter 1	g
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Endtriode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der SD1A

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: SD1A
Datenblatt SD1A Telefunken [www.tubedata.info].pdf (91 kB)
Pruefkarte SD1 SD1A - Funke W19 Roehrenpruefer.pdf (160 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
