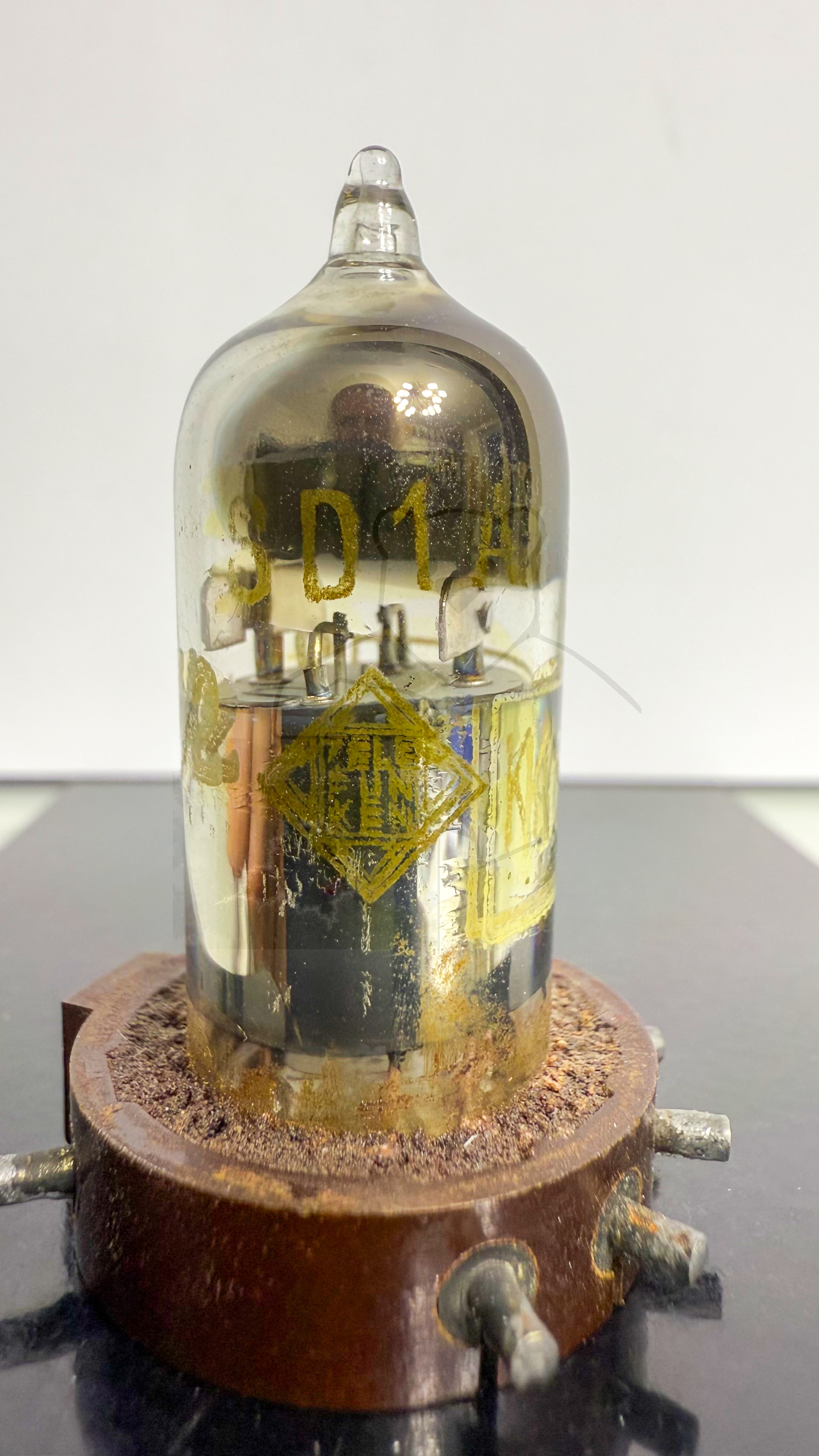

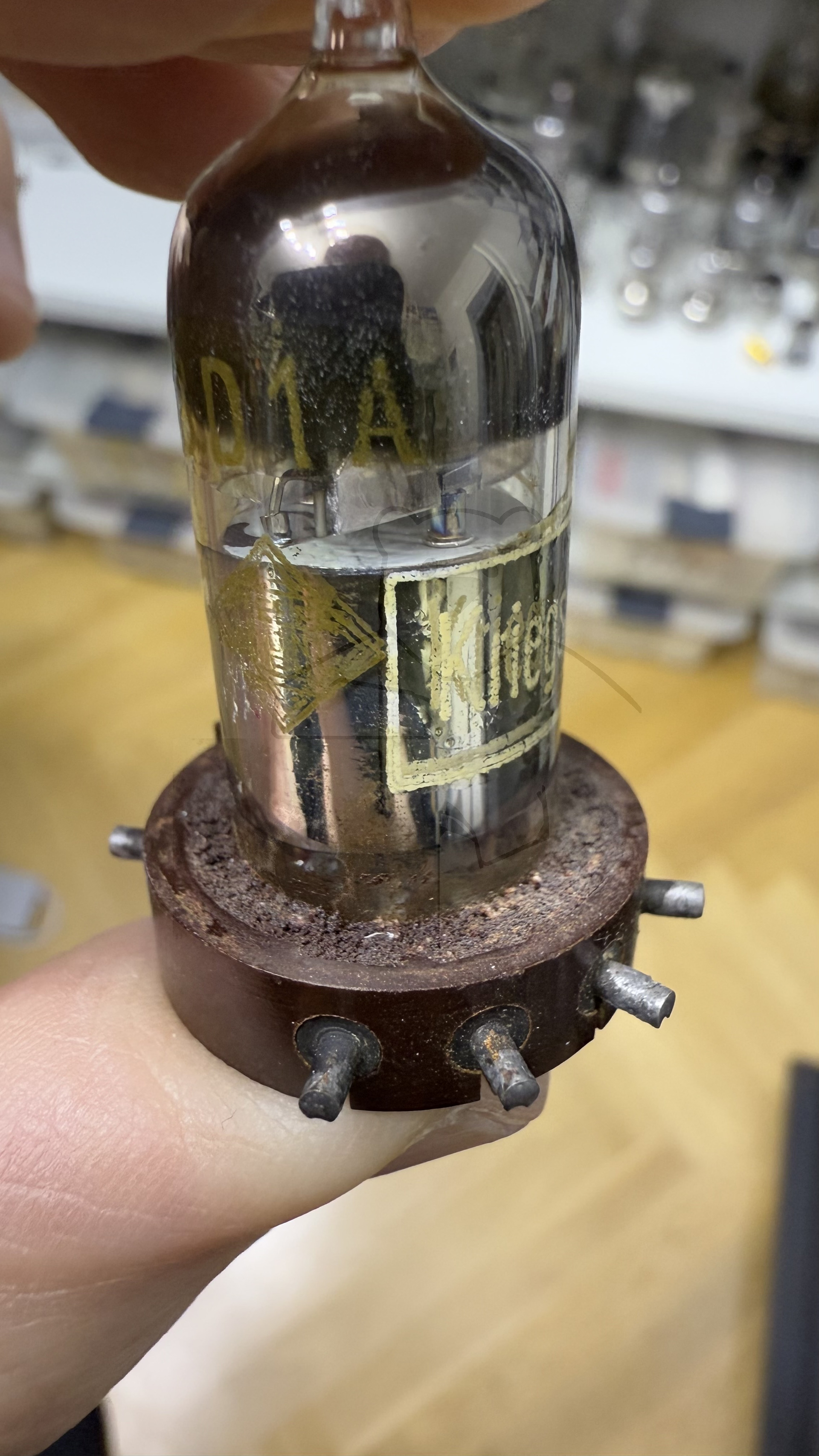

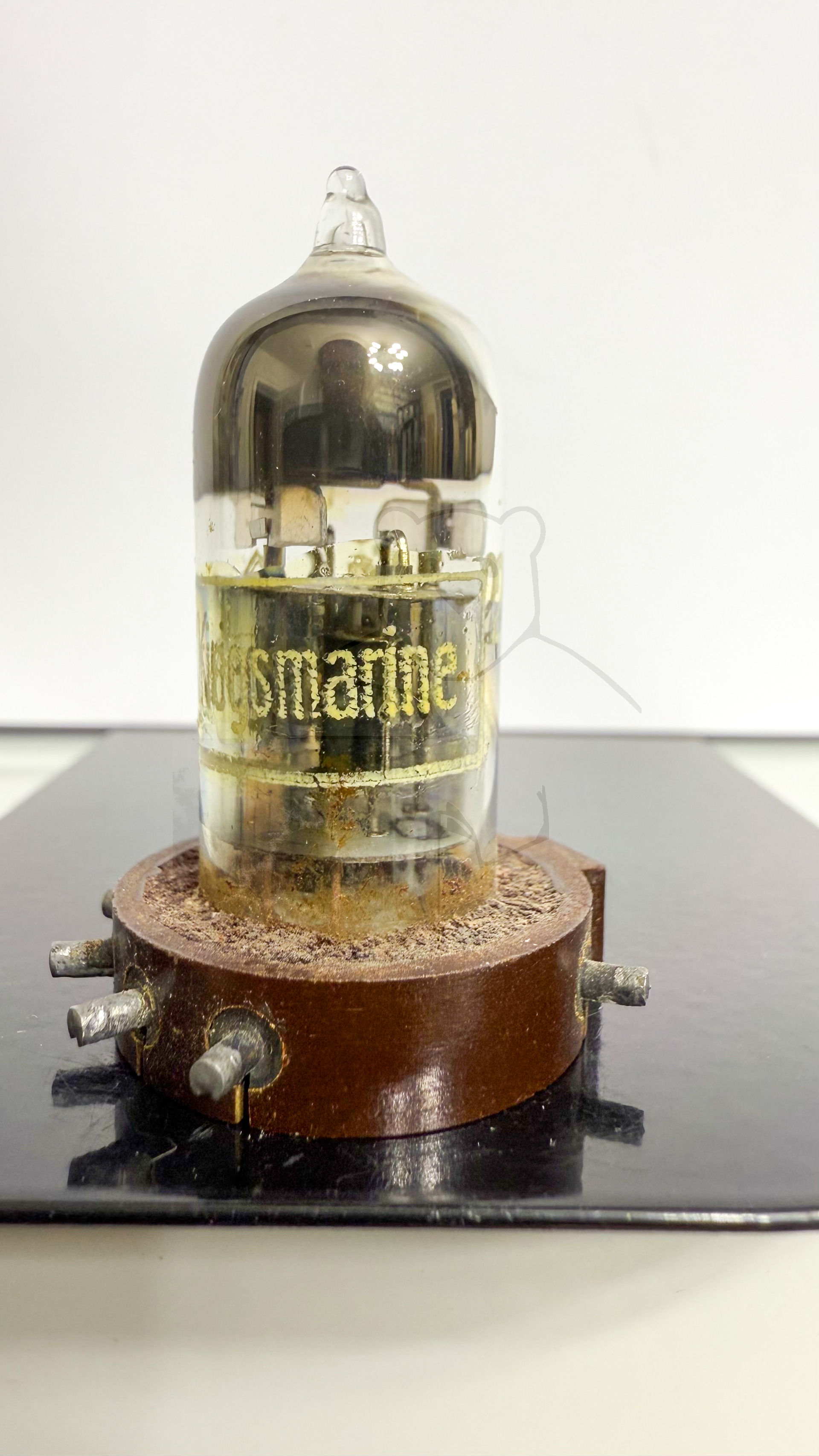

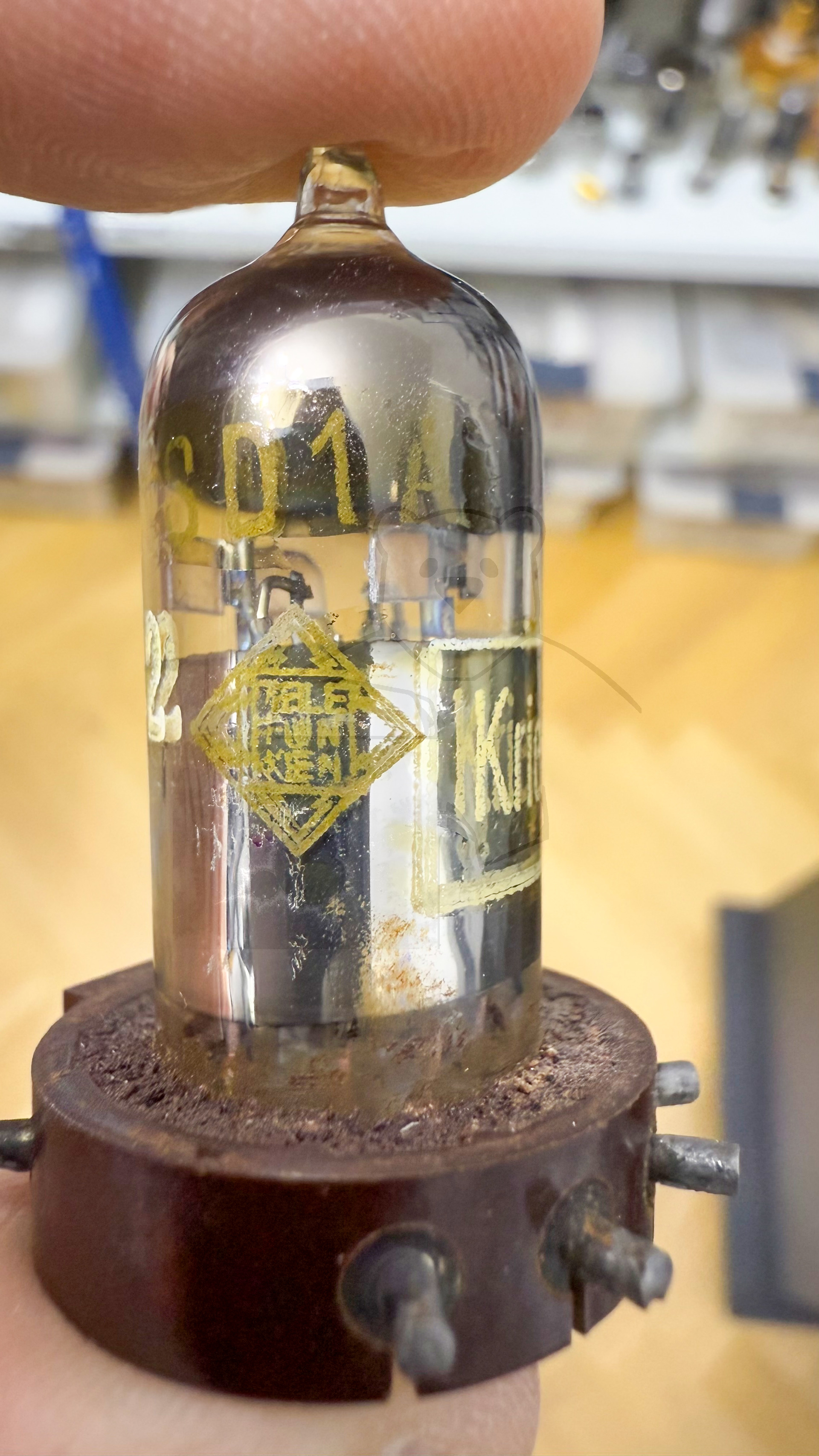

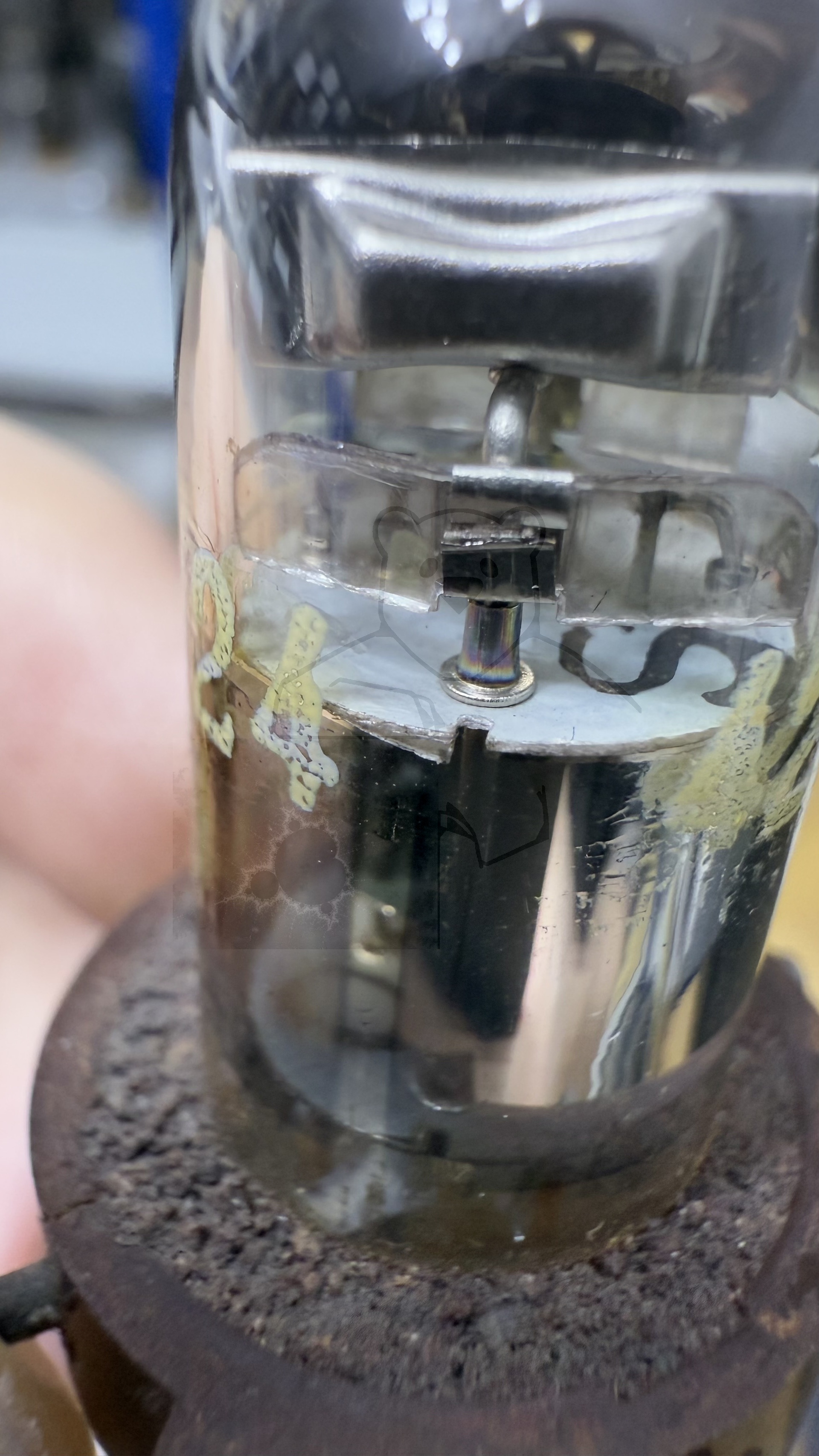

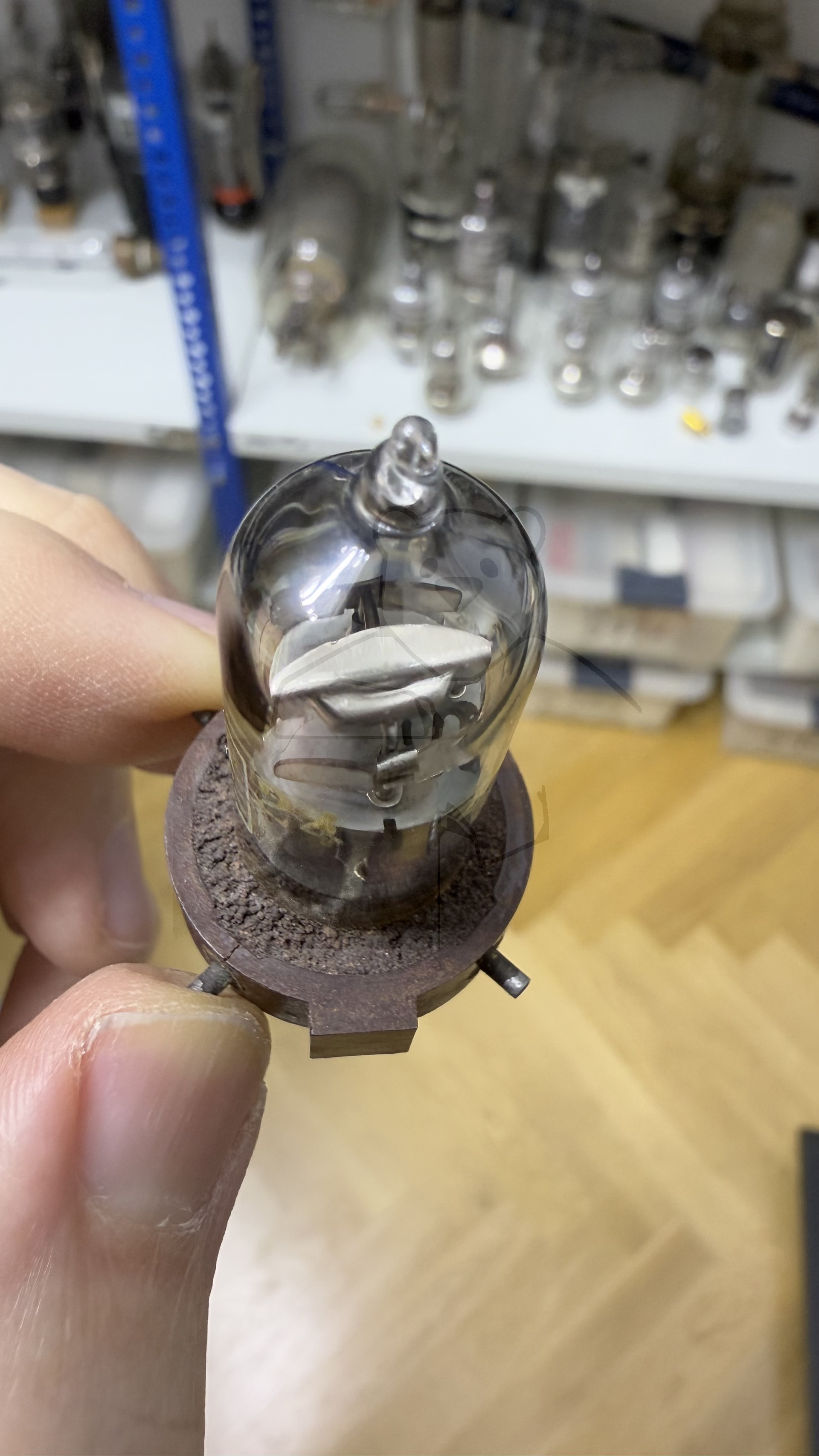

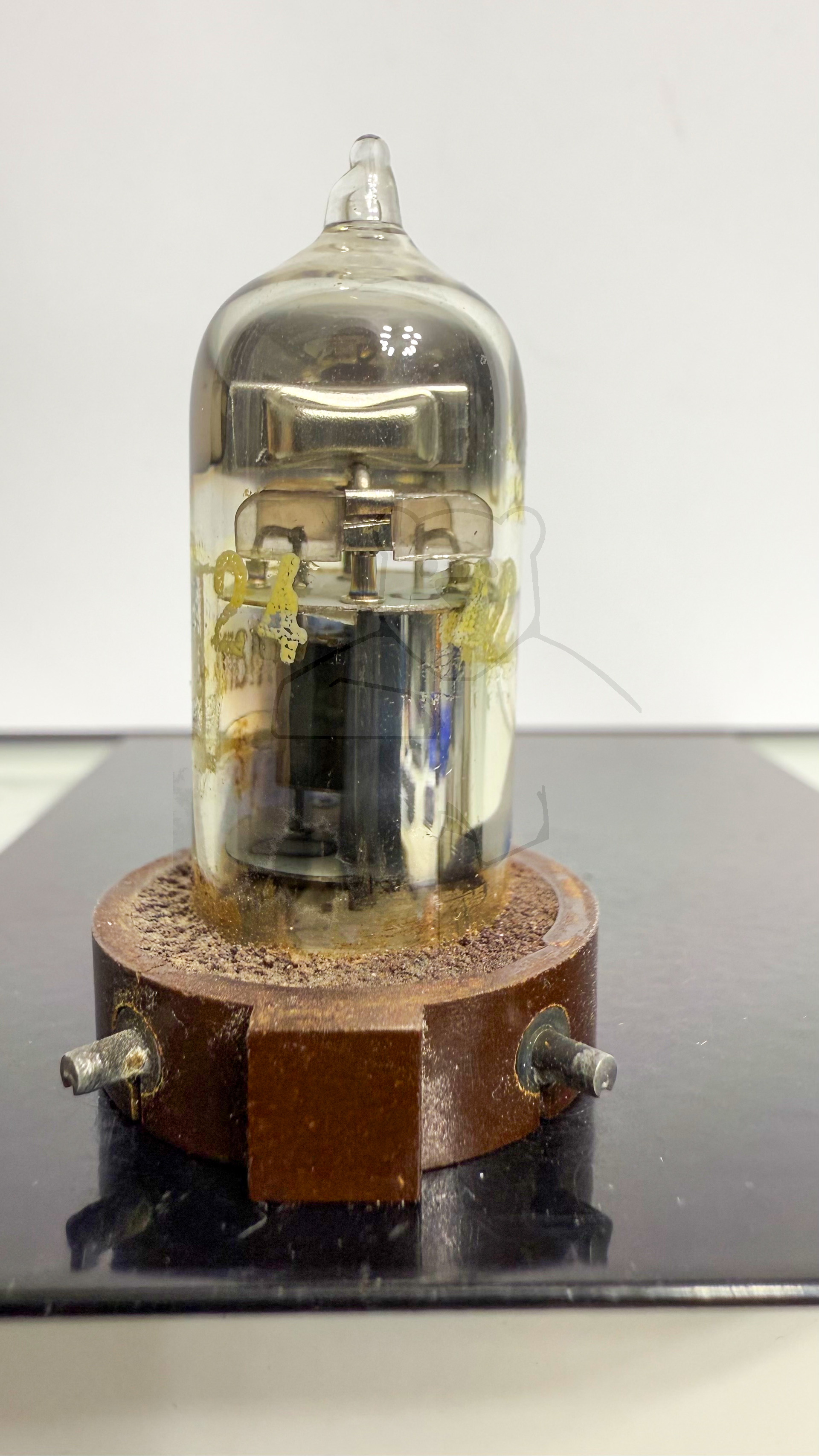

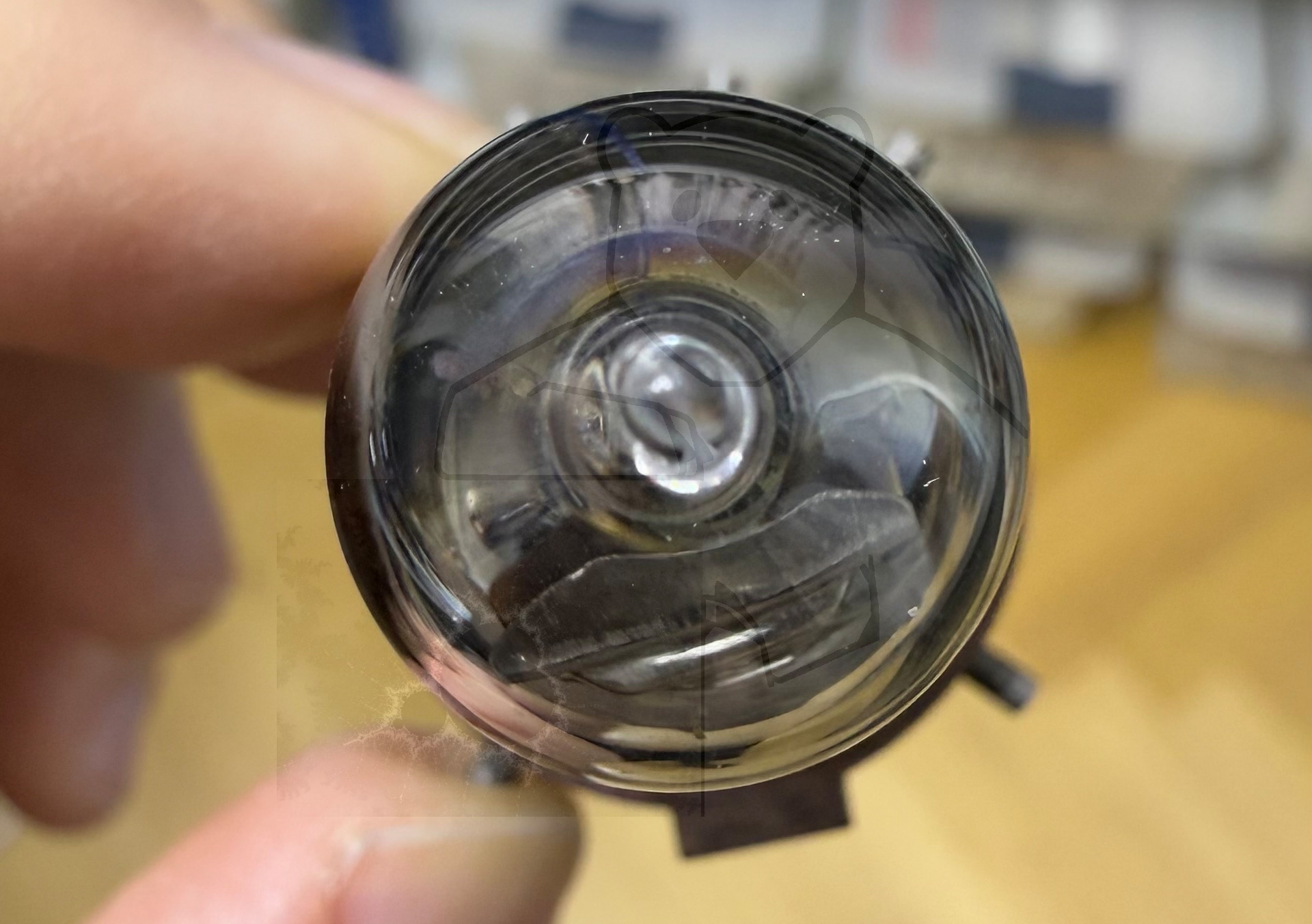

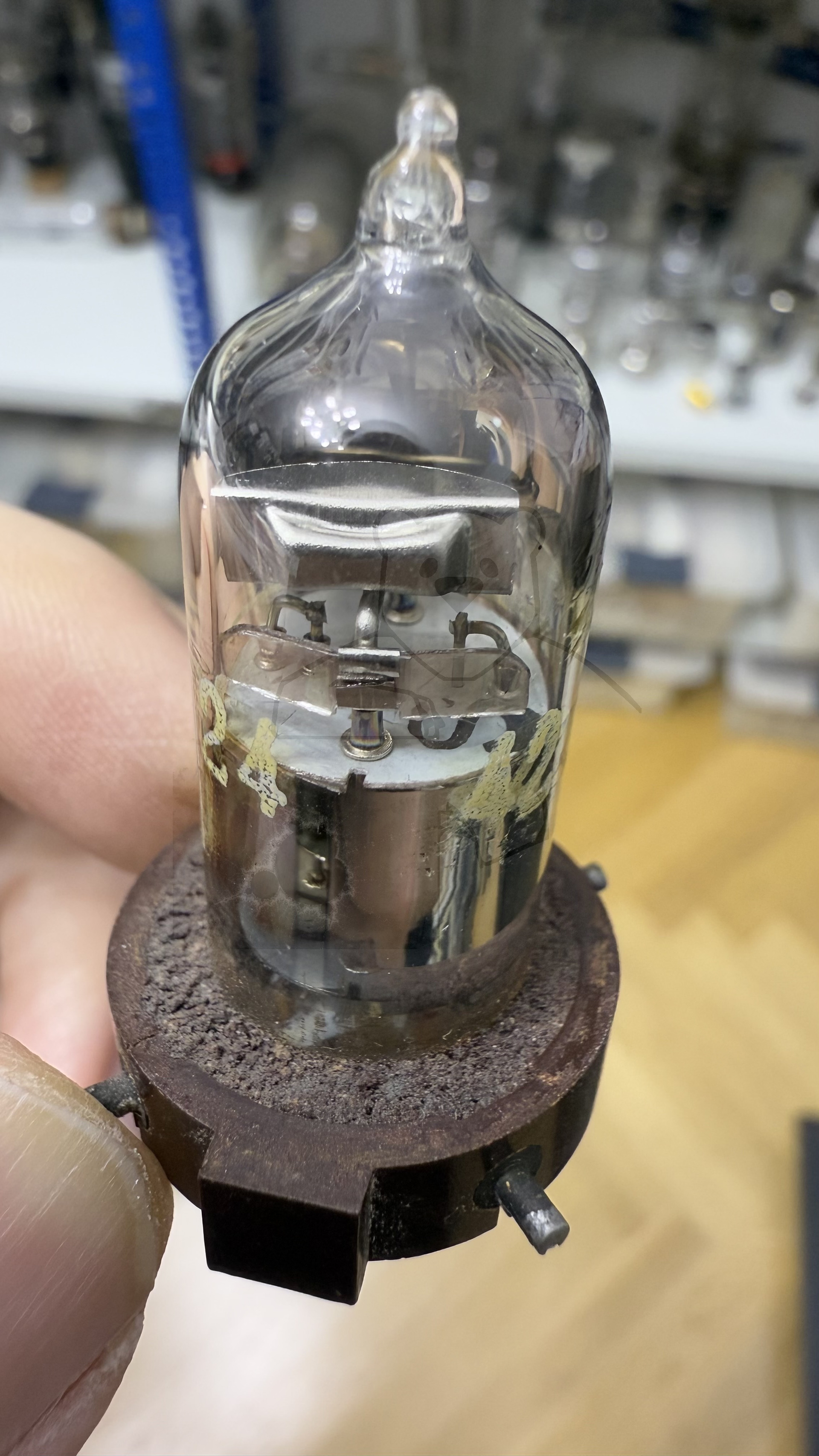

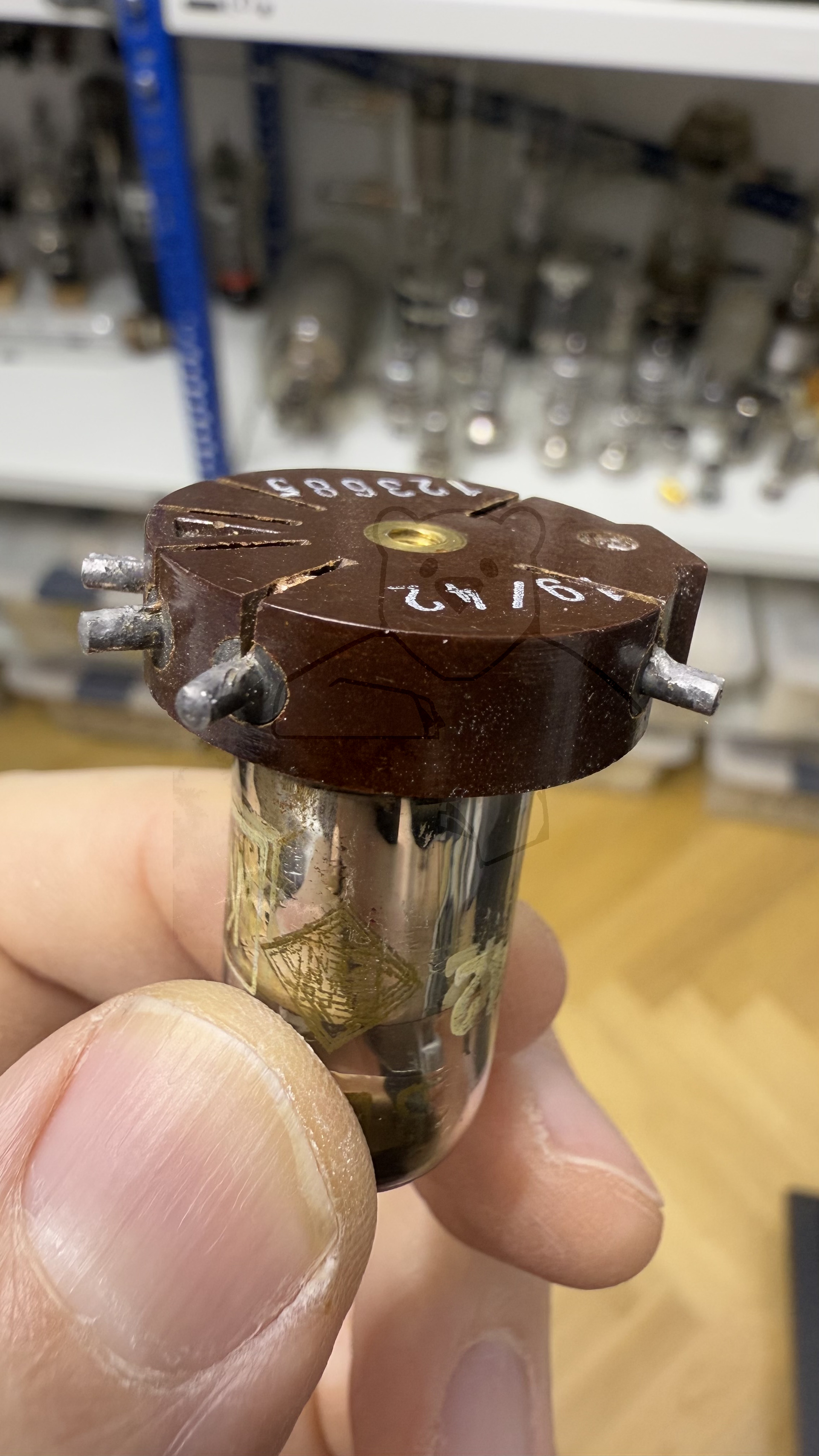

Daten und Bilder der Röhre: SD1A

🔎 Beschreibung der Röhre: SD1A

Name	SD1A
Vergleichsname
Heizspannung (Volt)	1,9
Heizstrom (Ampère)	0,5
Art der Heizung	Direkt
Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Zusätzliche Informationen
Letzte Änderung	11.06.2018 18:53:54

🔎 Beschreibung der Systeme für die Röhre: SD1A

	System 1
Kathode	f
Gitter 1	g
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Endtriode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

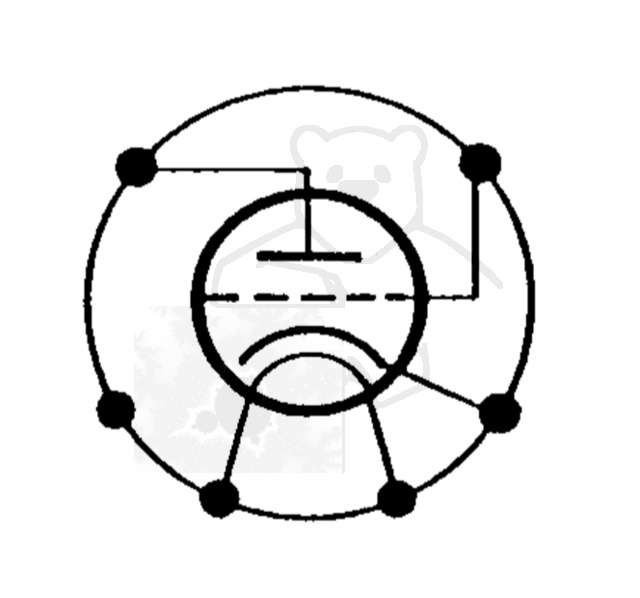

🔎 Sockelschaltung der SD1A

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: SD1A
Datenblatt SD1A Telefunken [www.tubedata.info].pdf (91 kB)
Pruefkarte SD1 SD1A - Funke W19 Roehrenpruefer.pdf (160 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
