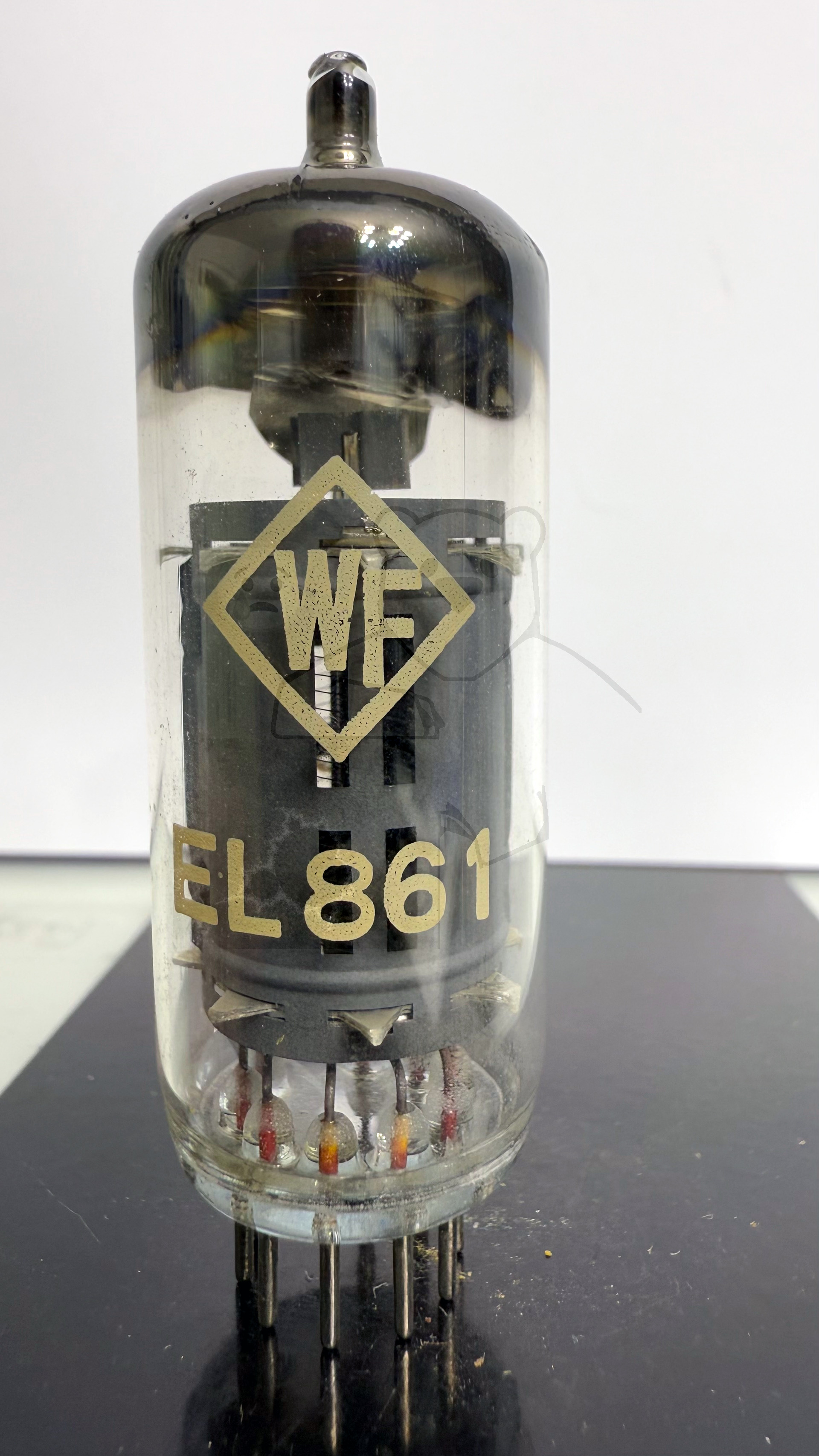

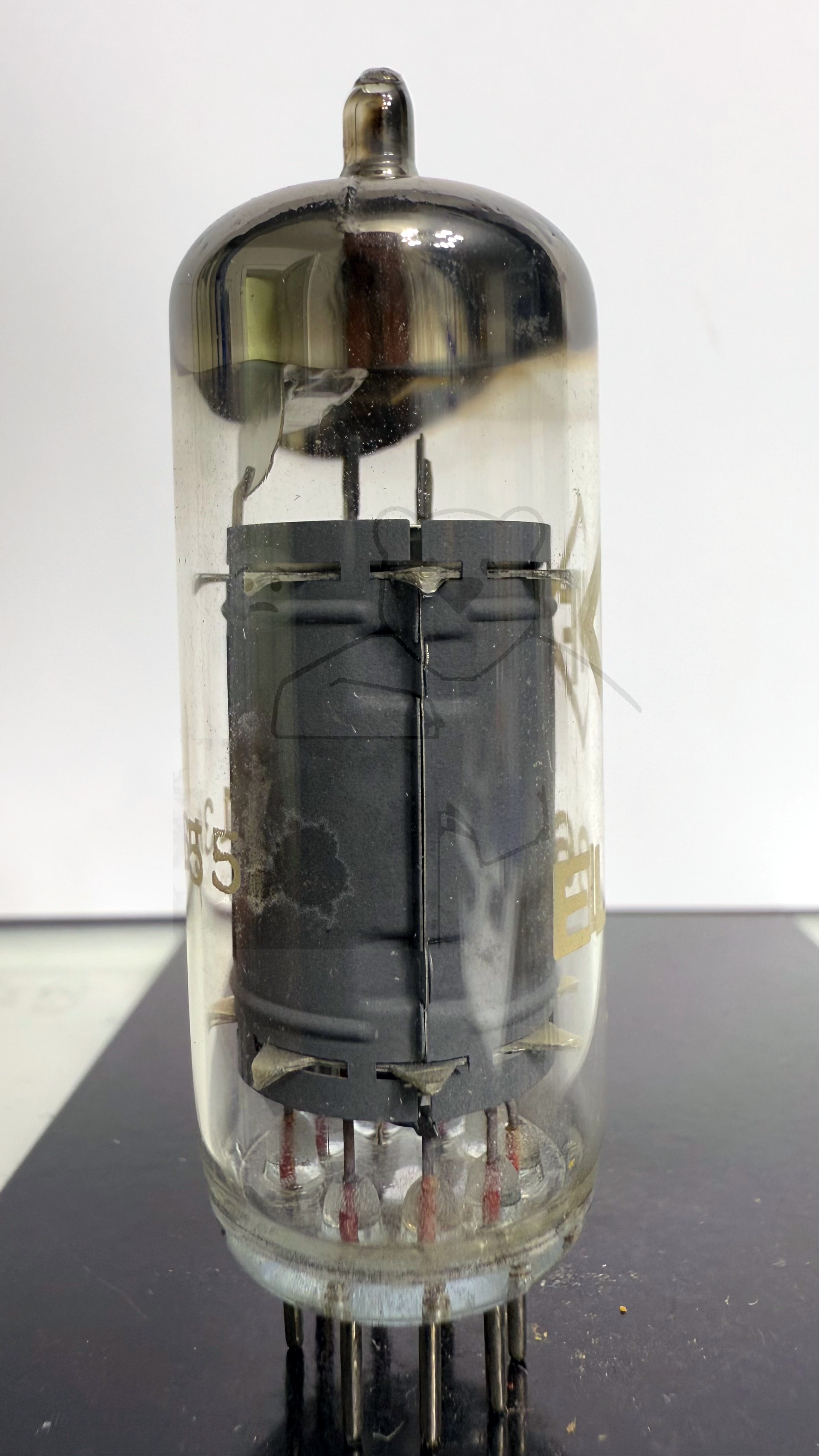

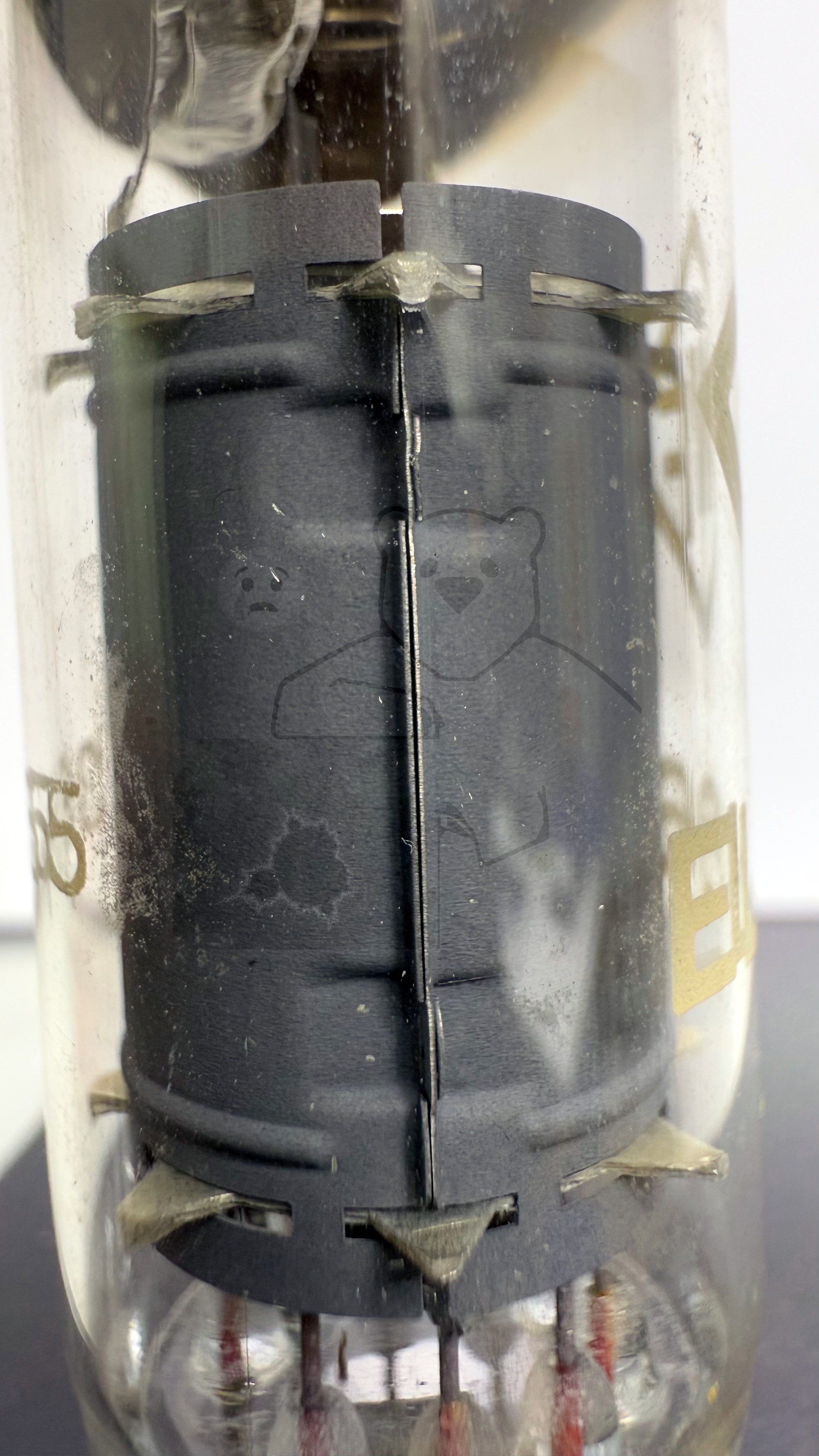

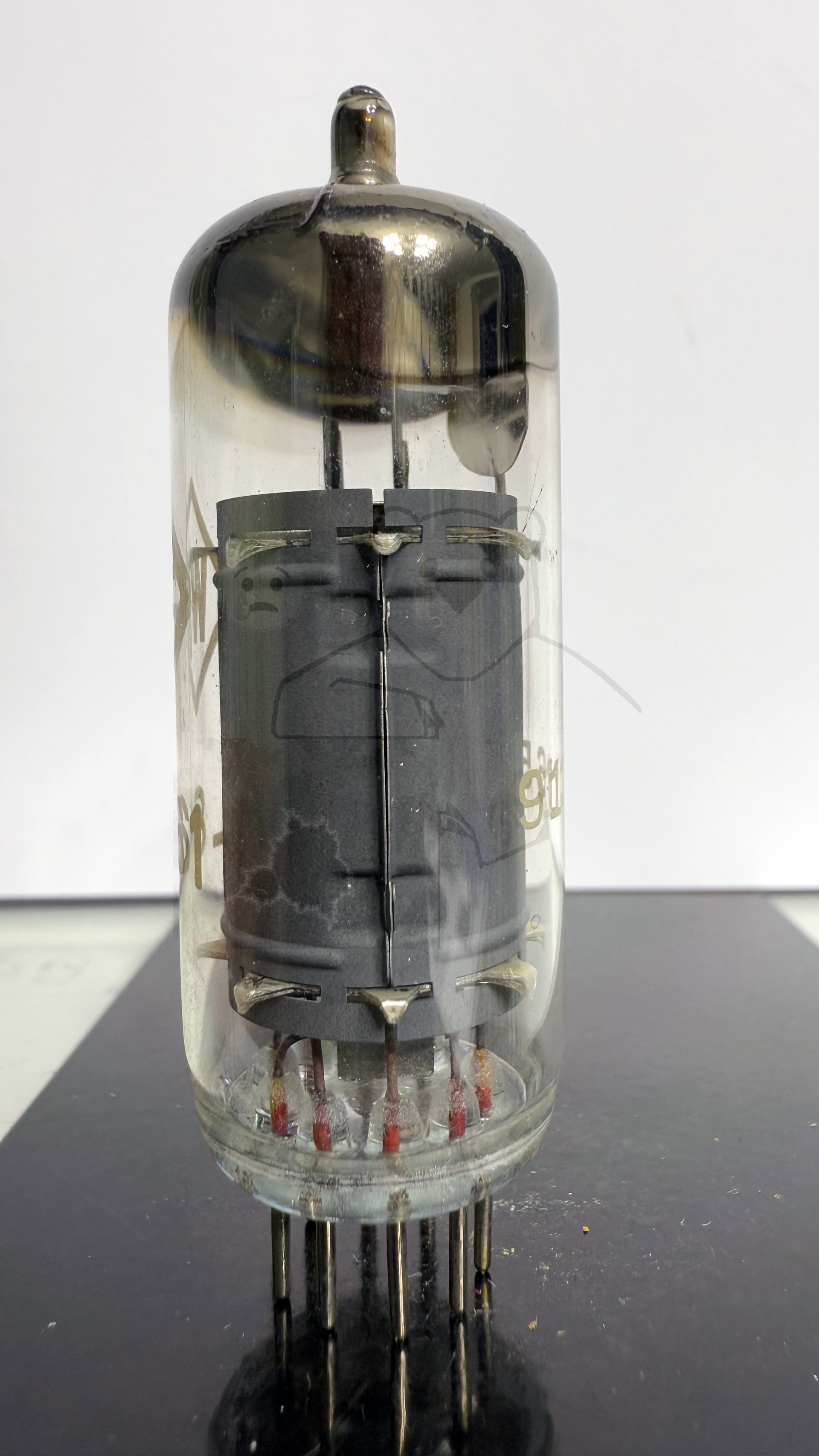

Daten und Bilder der Röhre: EL861

🔎 Beschreibung der Röhre: EL861 Inventarnummer: 07523

Name	→ EL861
Vergleichsname	→ 18046 6686 → E81L
Hersteller	→ WF
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,375
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Informationen Röhrentyp
Informationen	GK23
Kenn Nummer
Ätz- Produktionscode

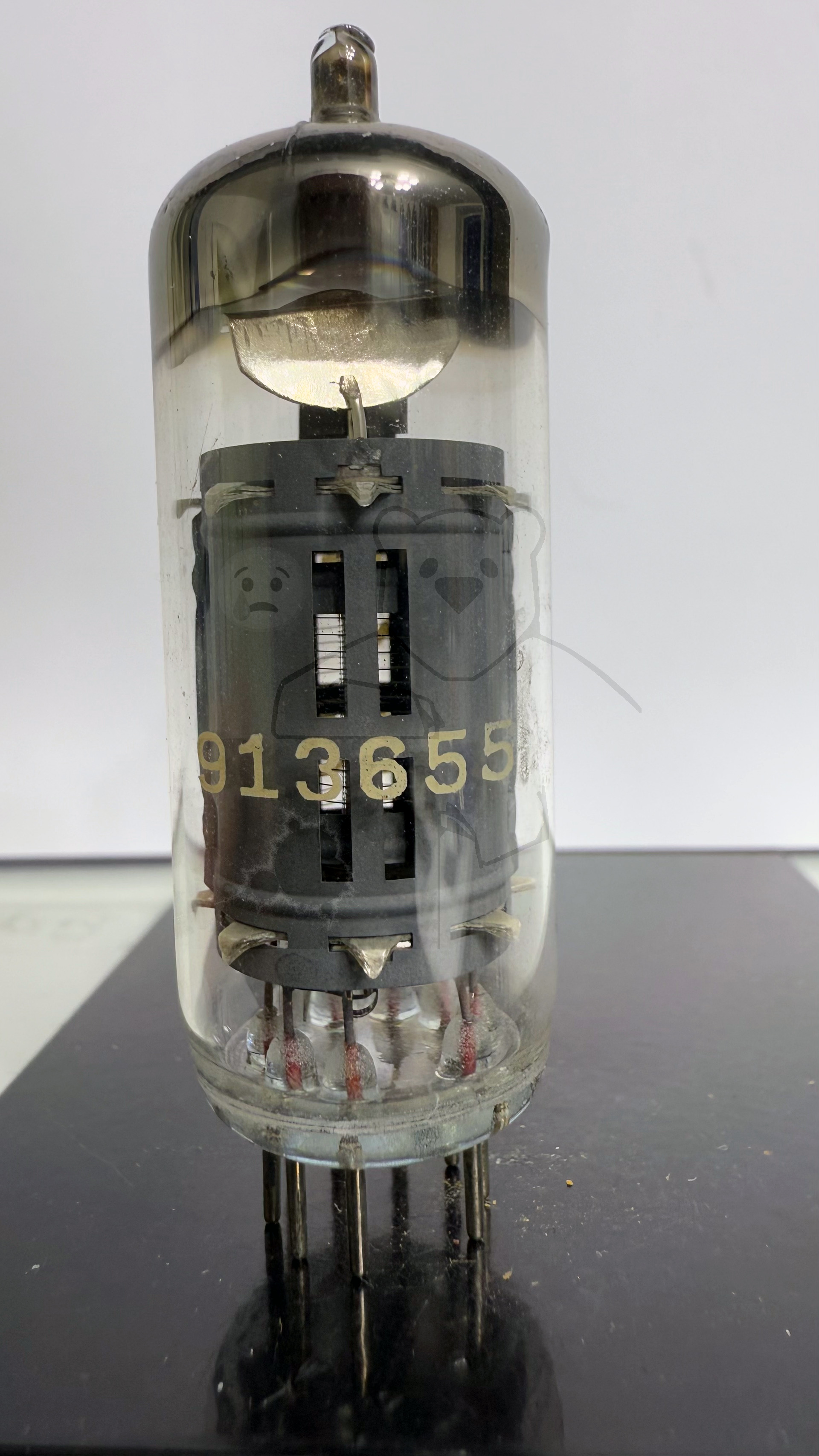

Serien Nummer	913655
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S114

🔎 Beschreibung der Systeme für die Röhre: EL861

	System 1
Kathode	3
Gitter 1	2
Gitter 2	8
Gitter 3	9
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	7
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung	1, 6
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der EL861

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: EL861
Datenblatt EL861 RFT.pdf (173 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
