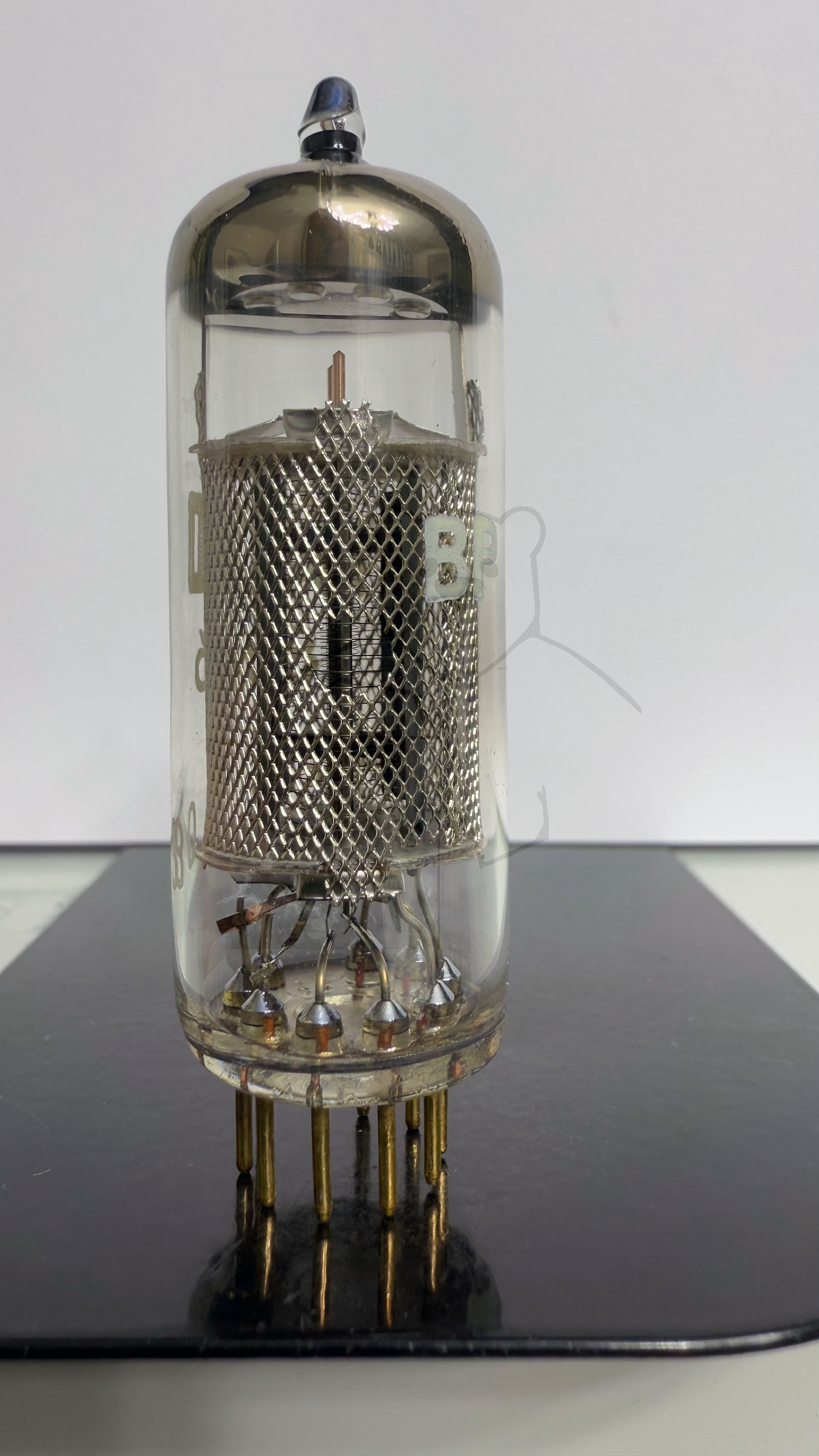

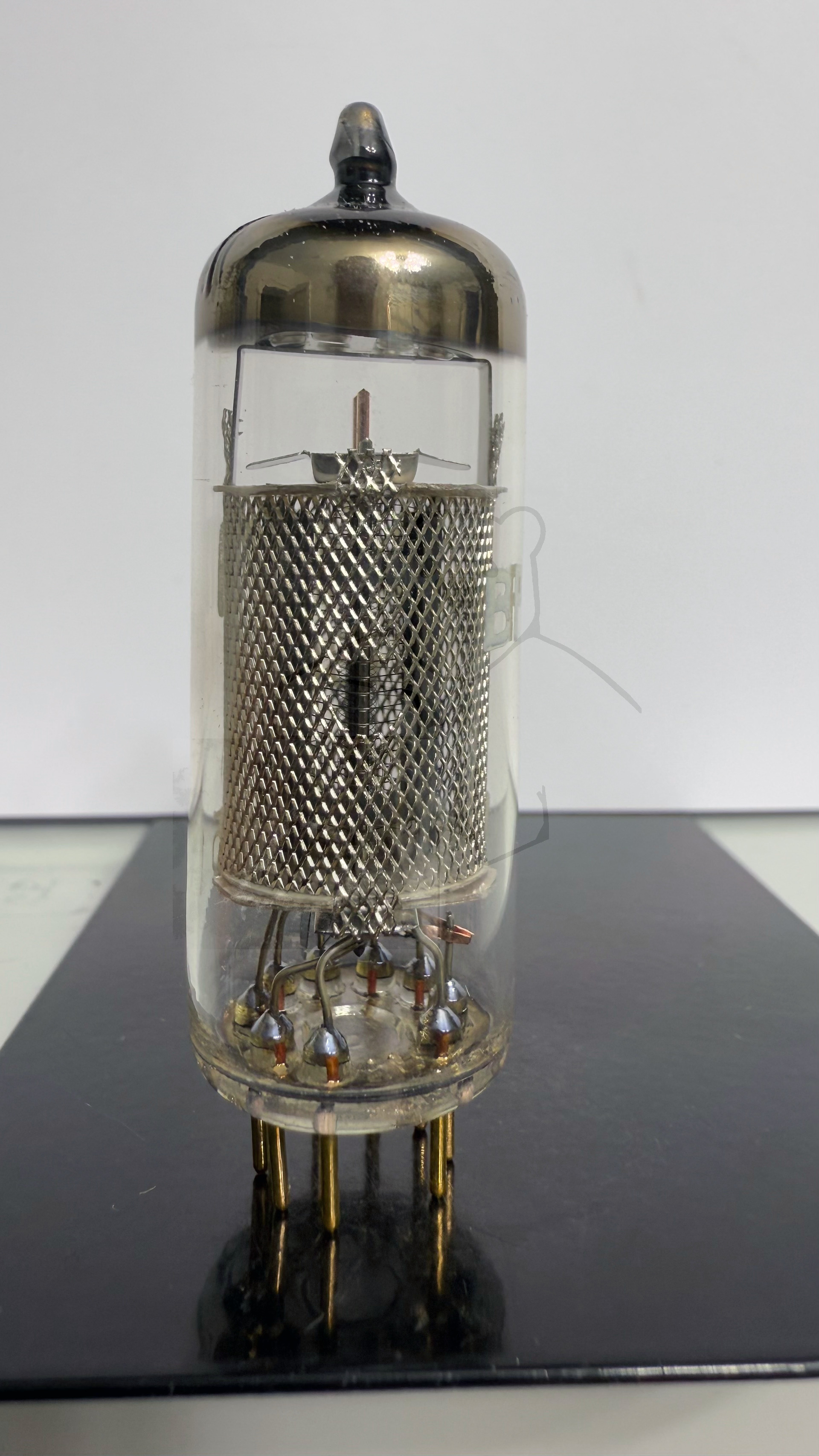

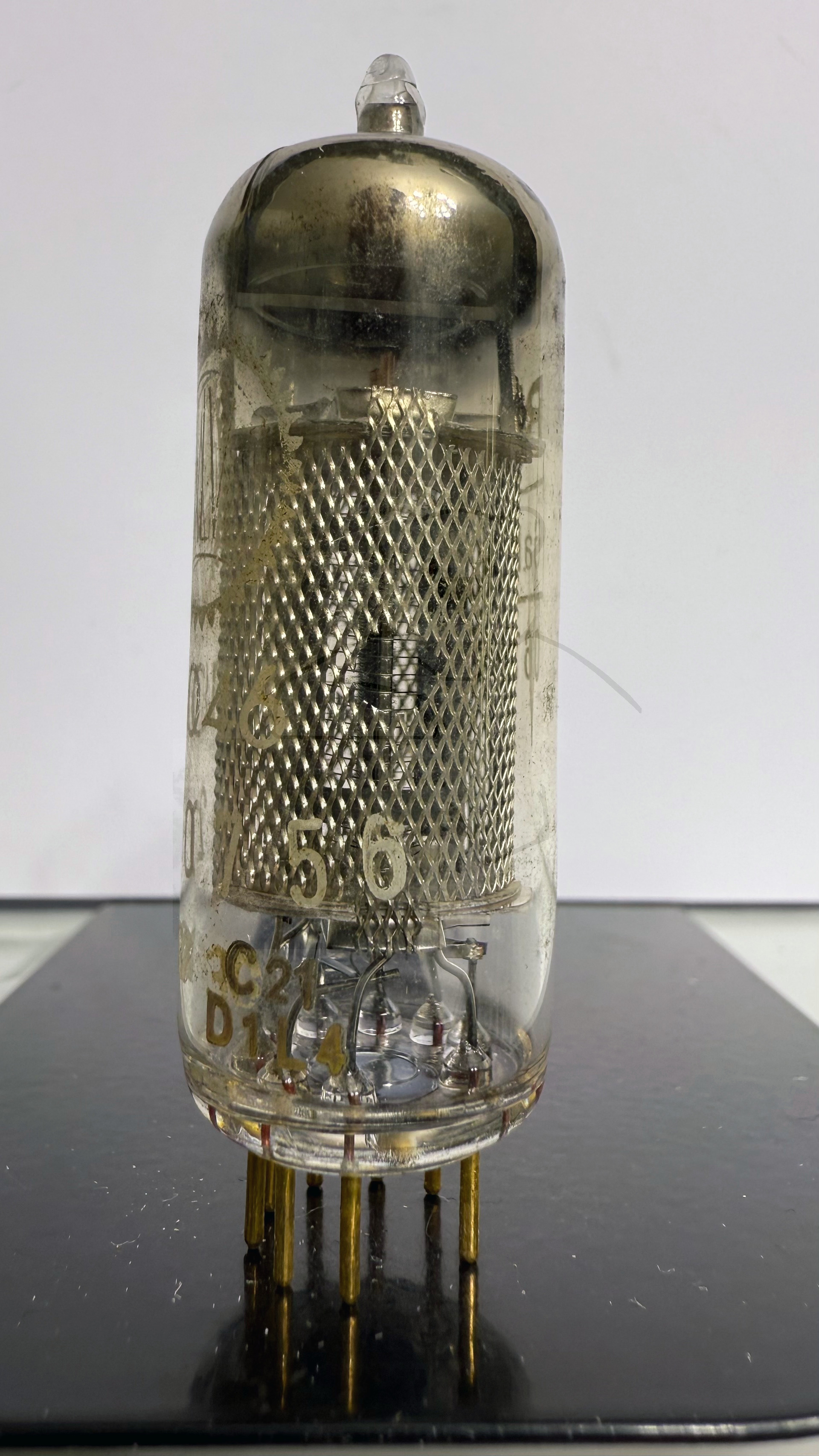

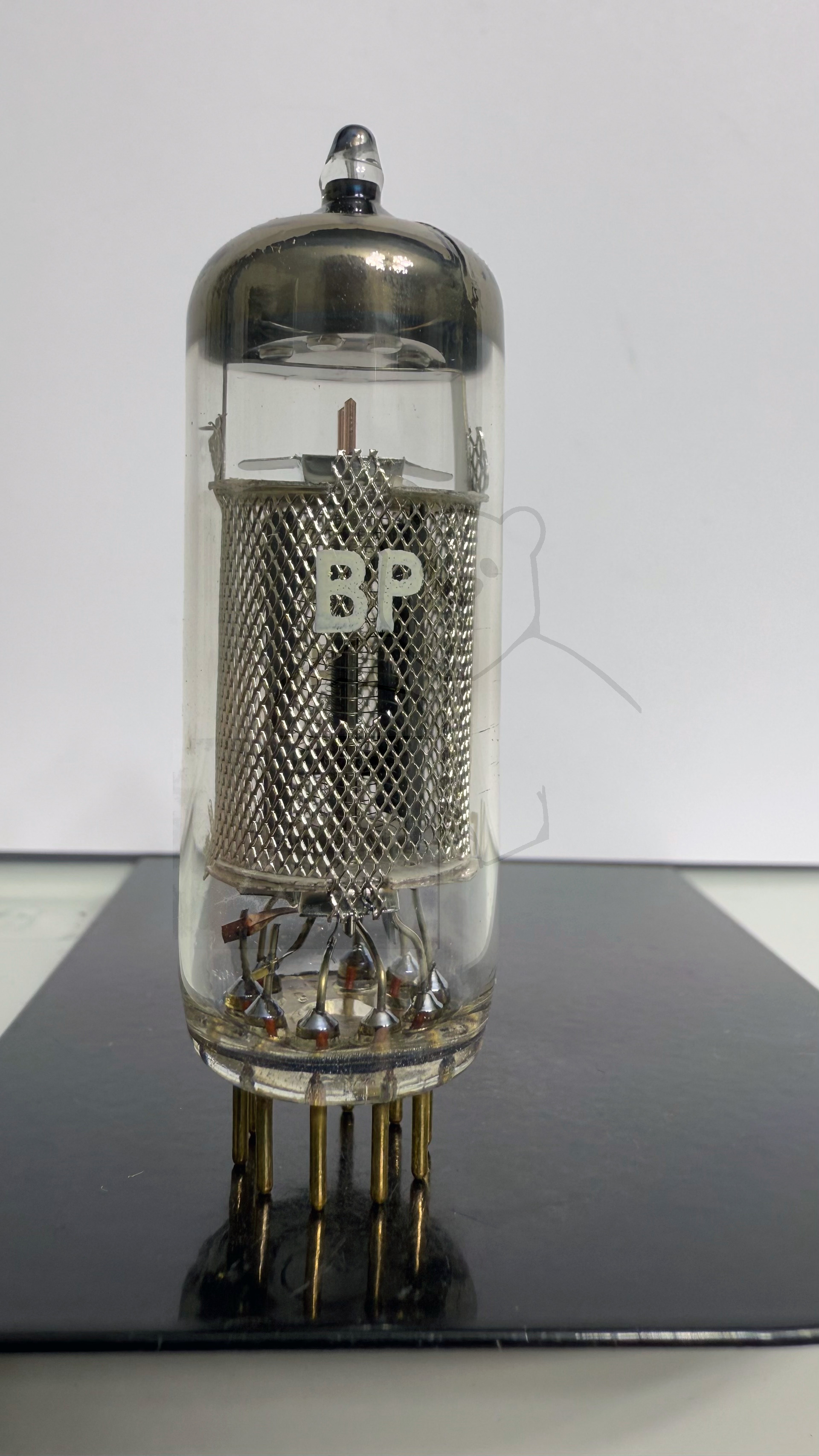

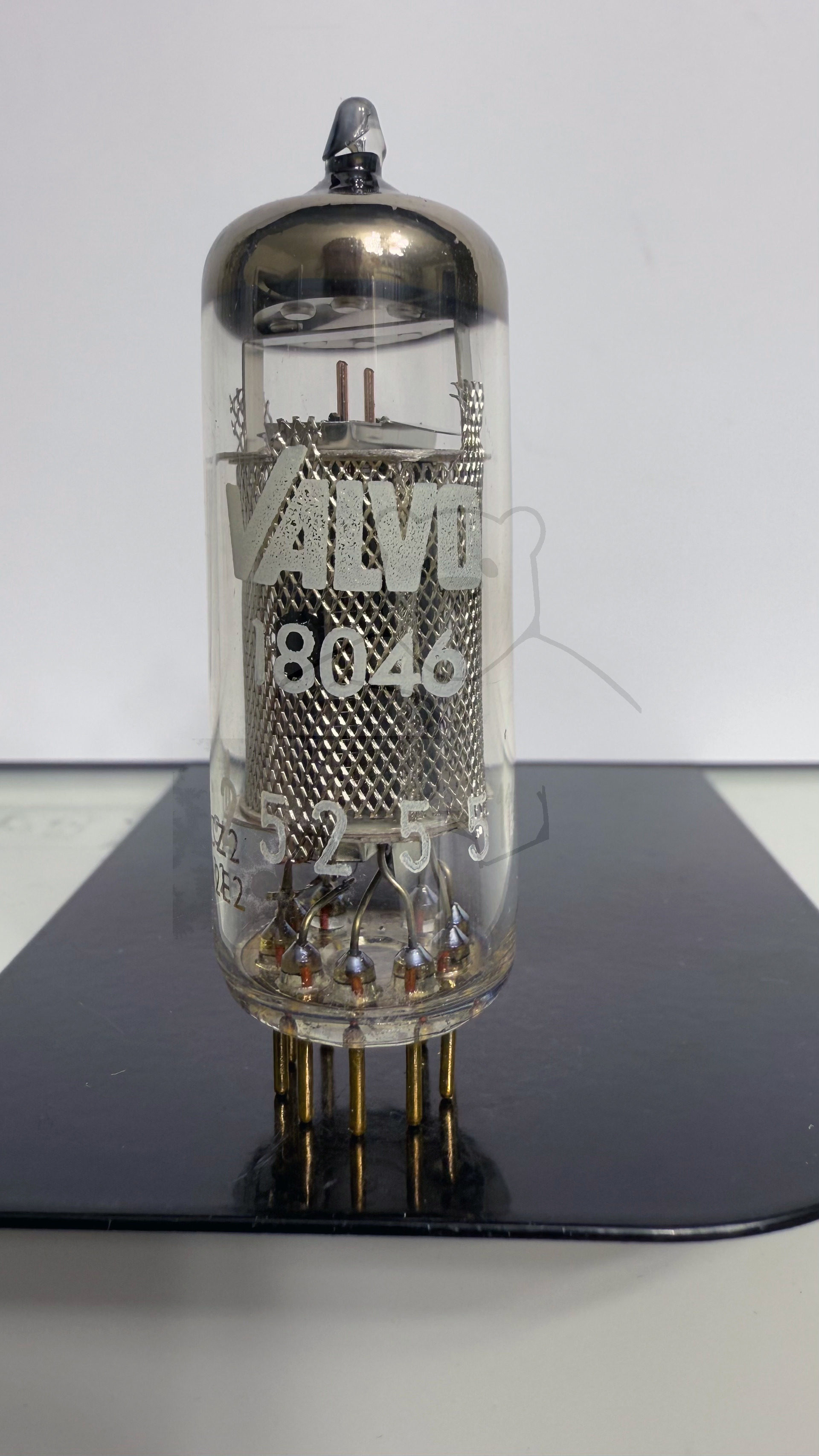

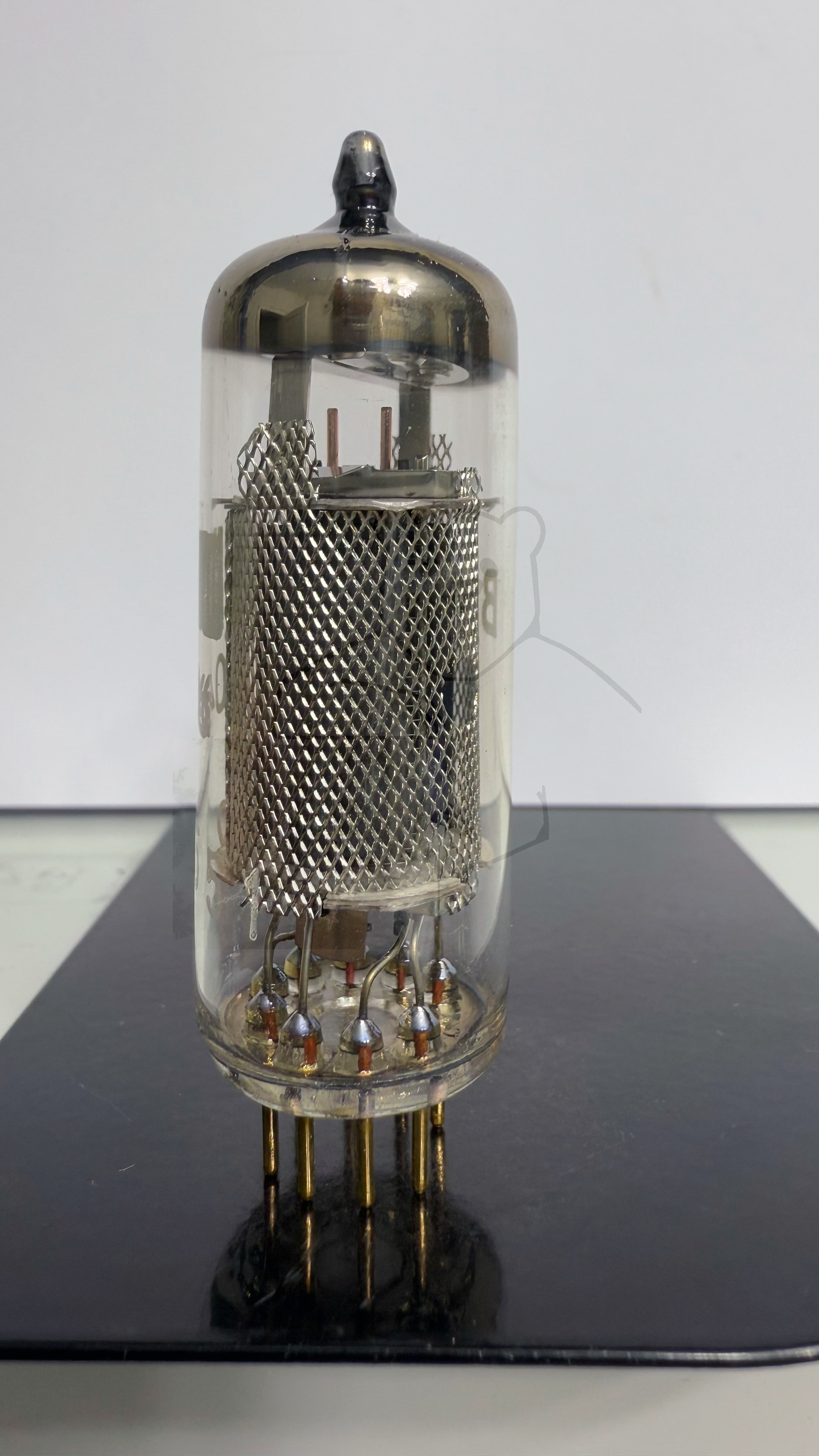

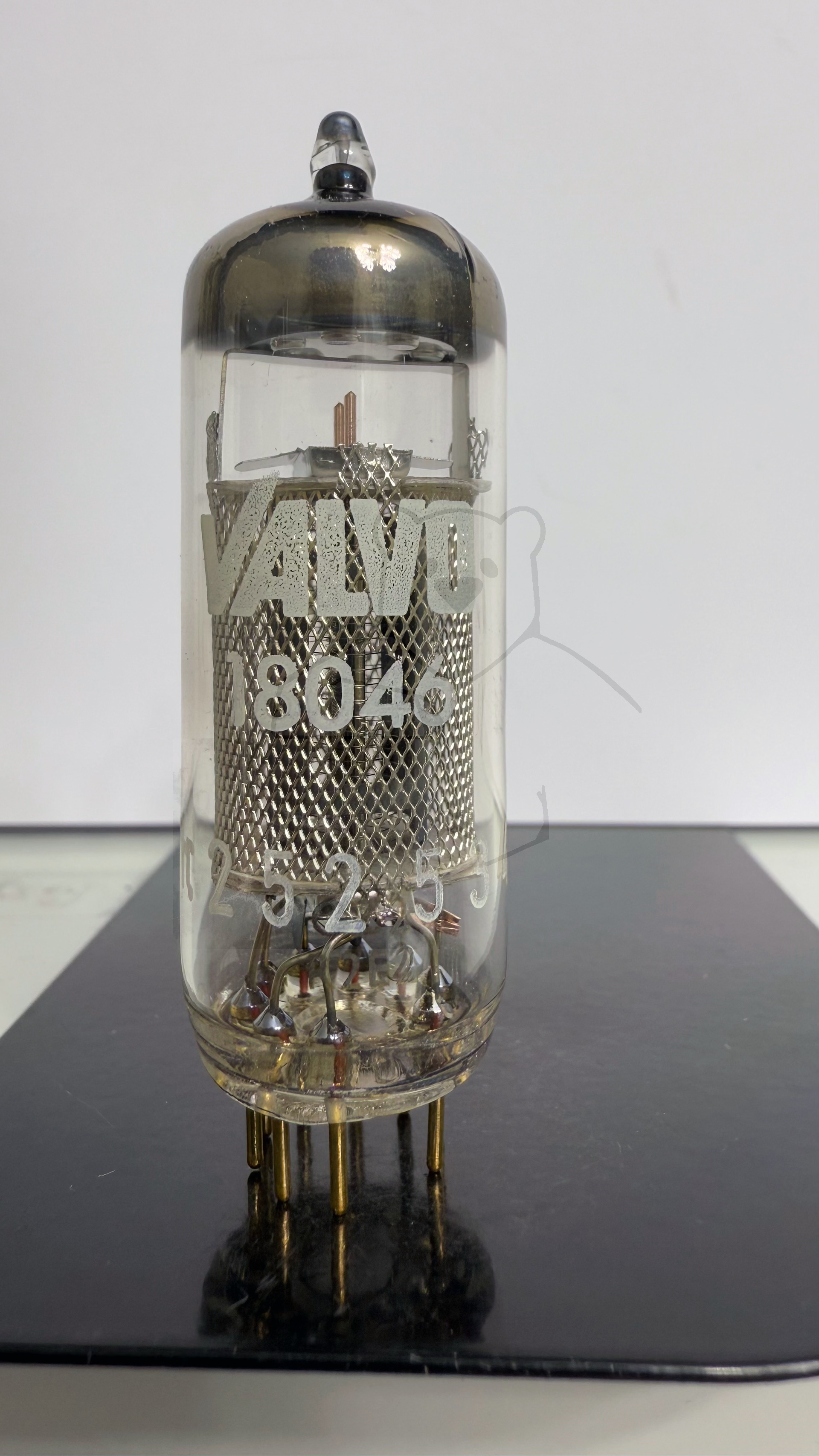

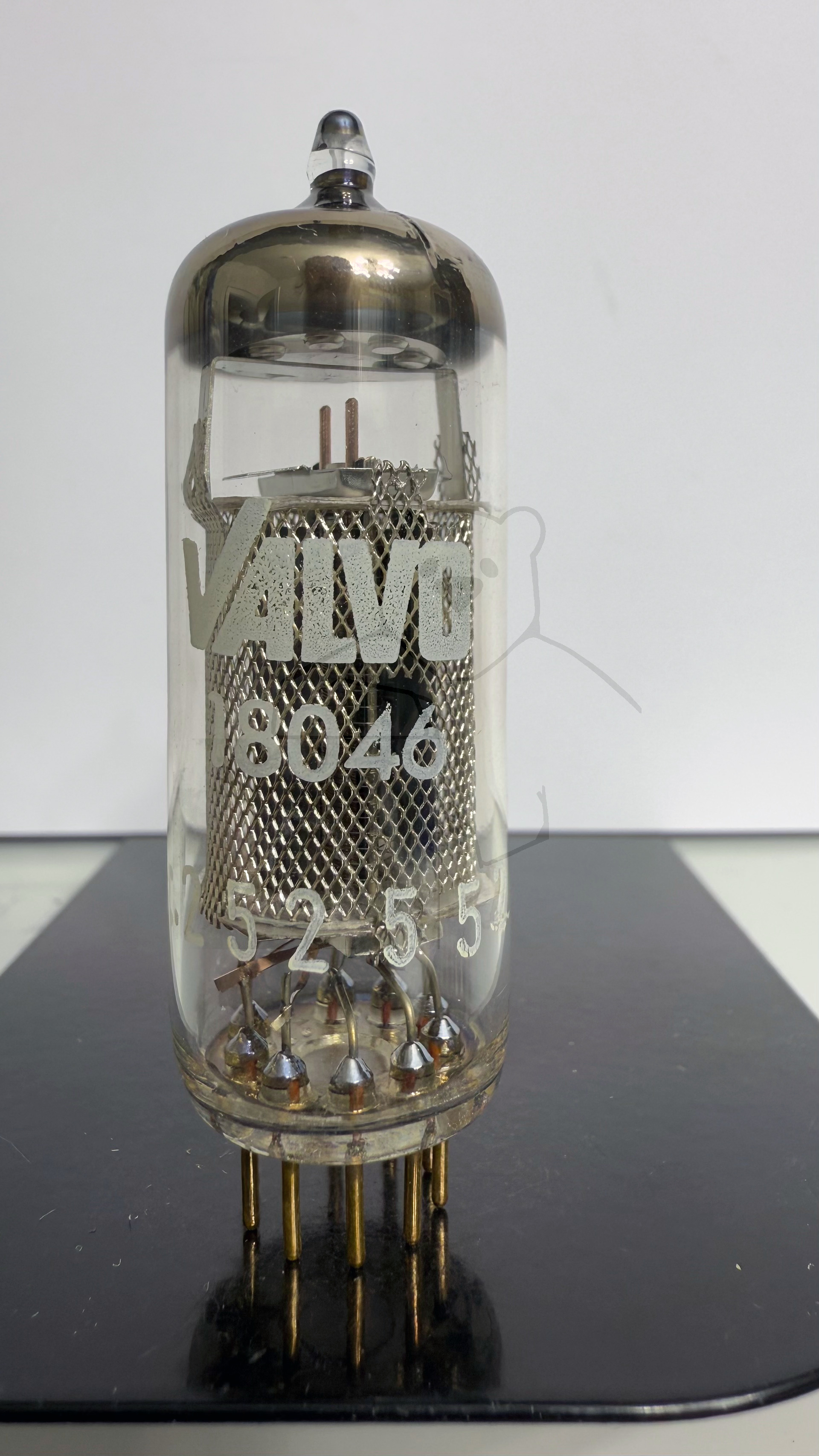

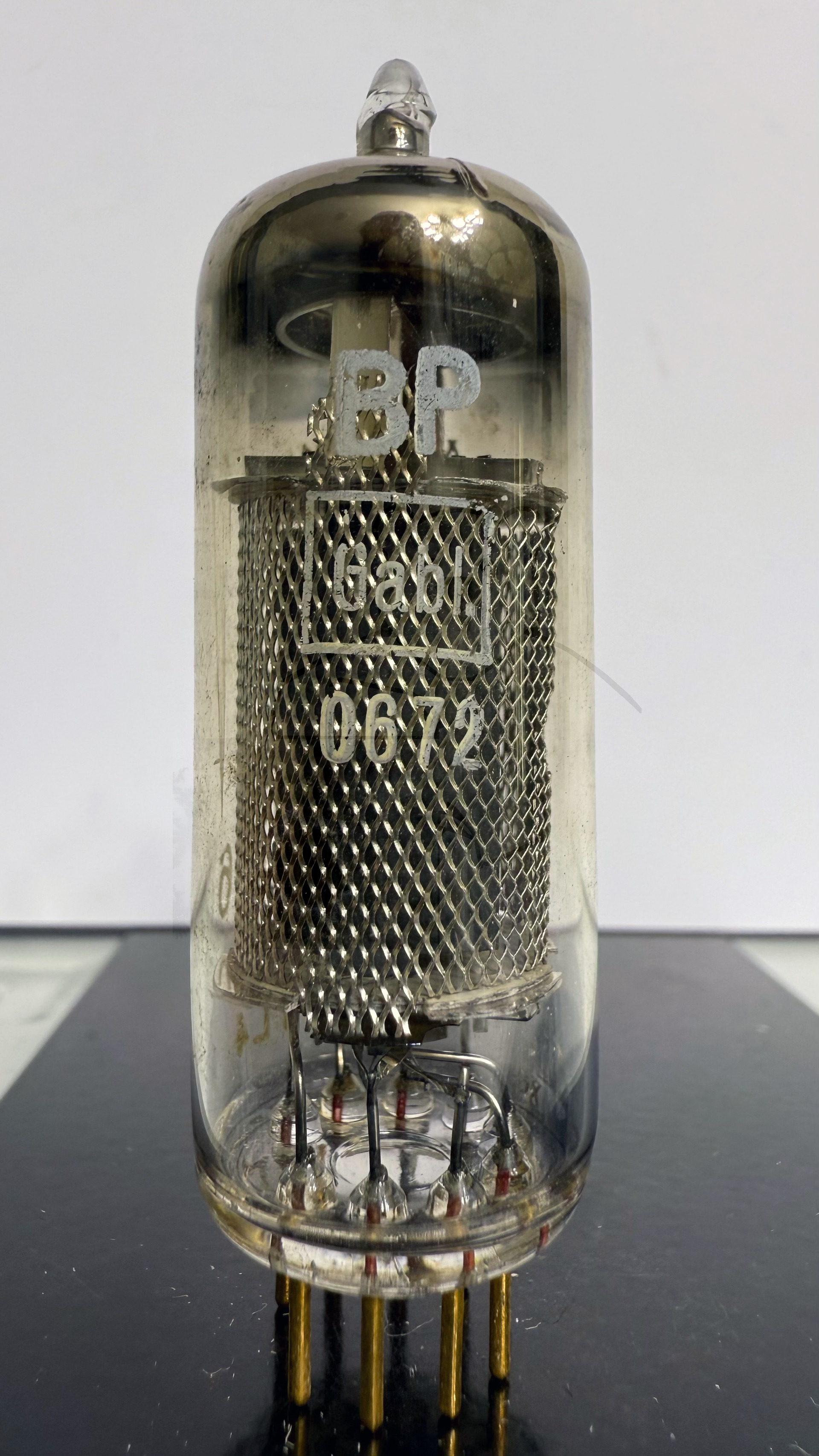

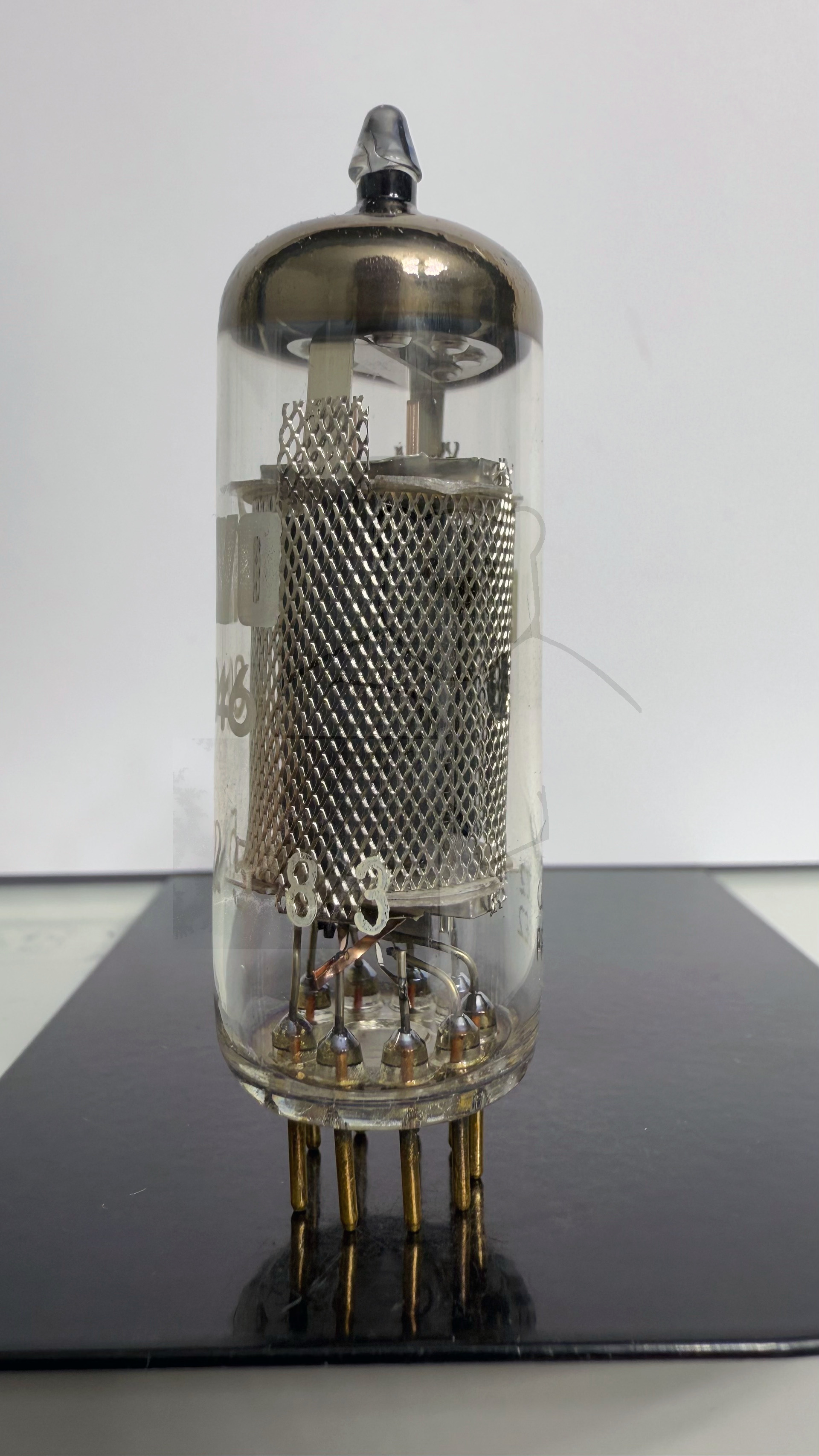

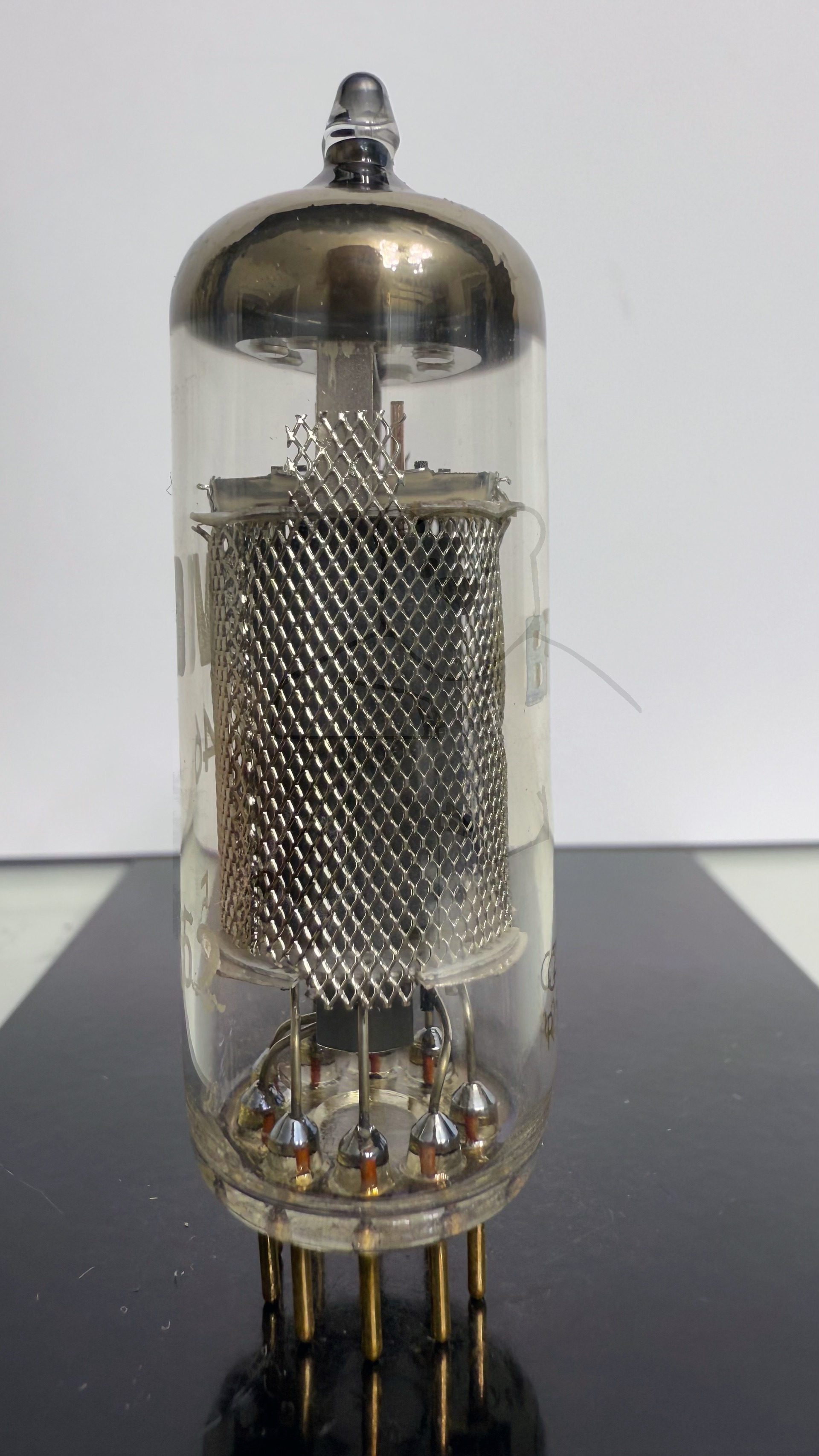

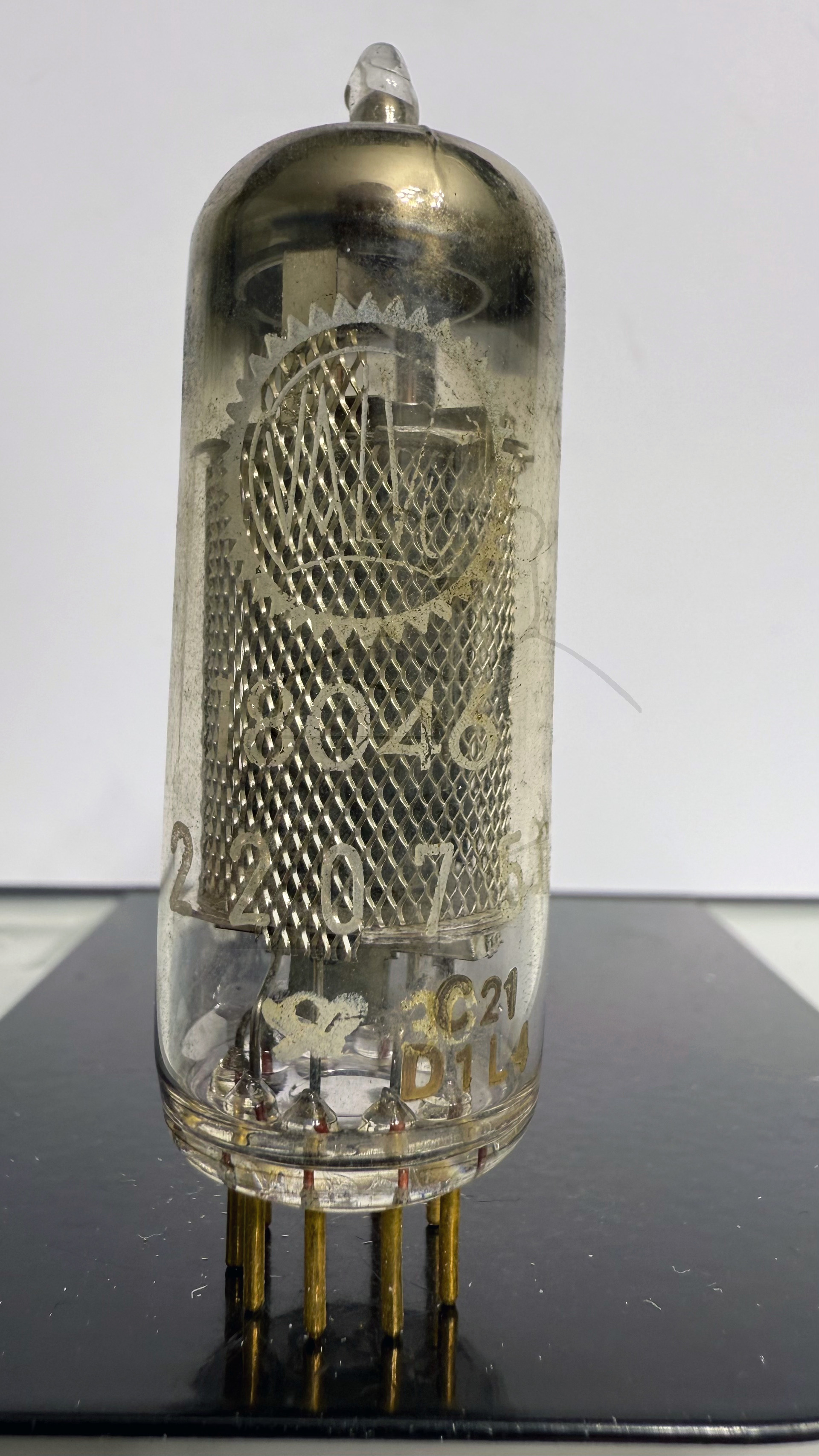

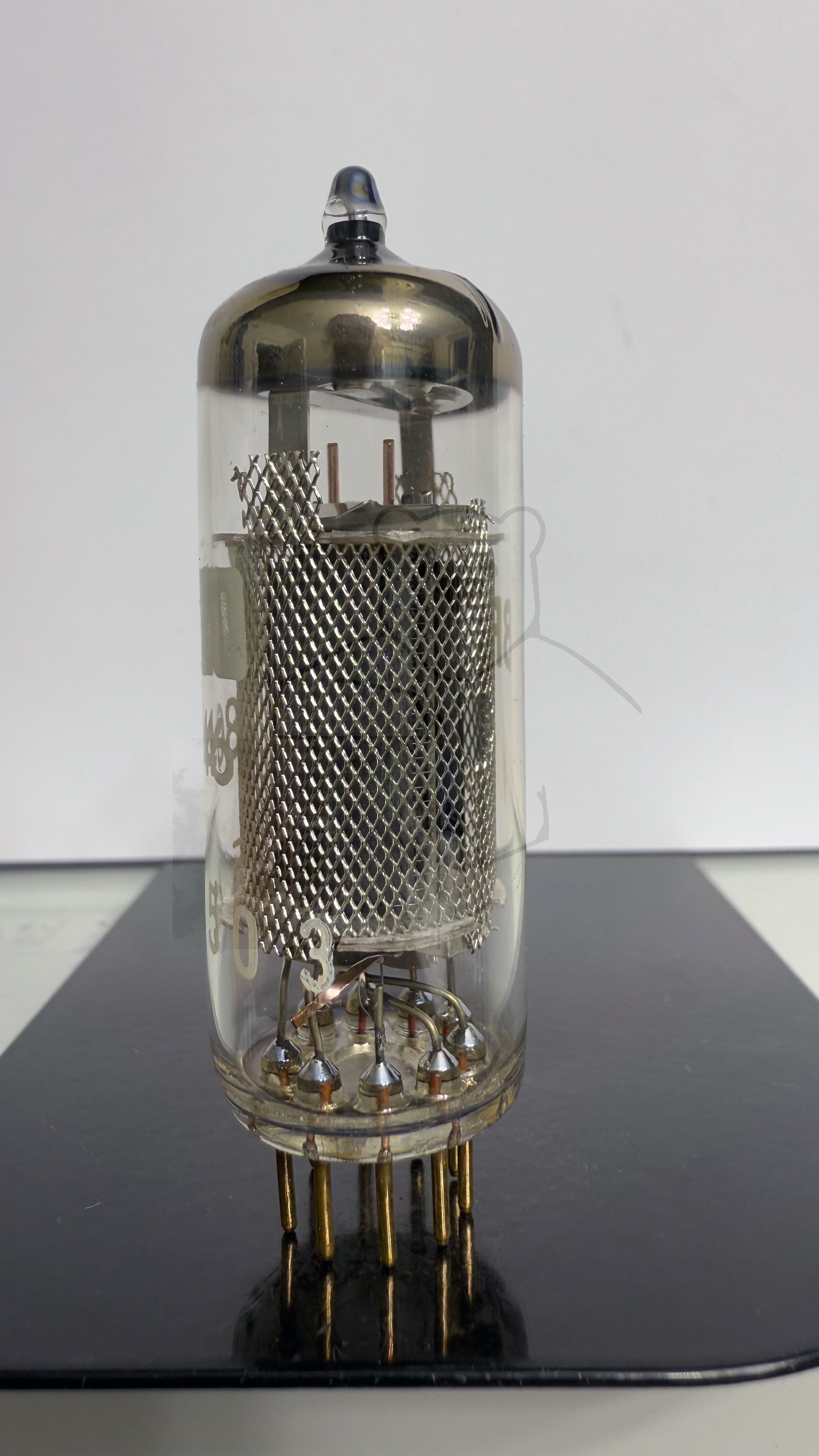

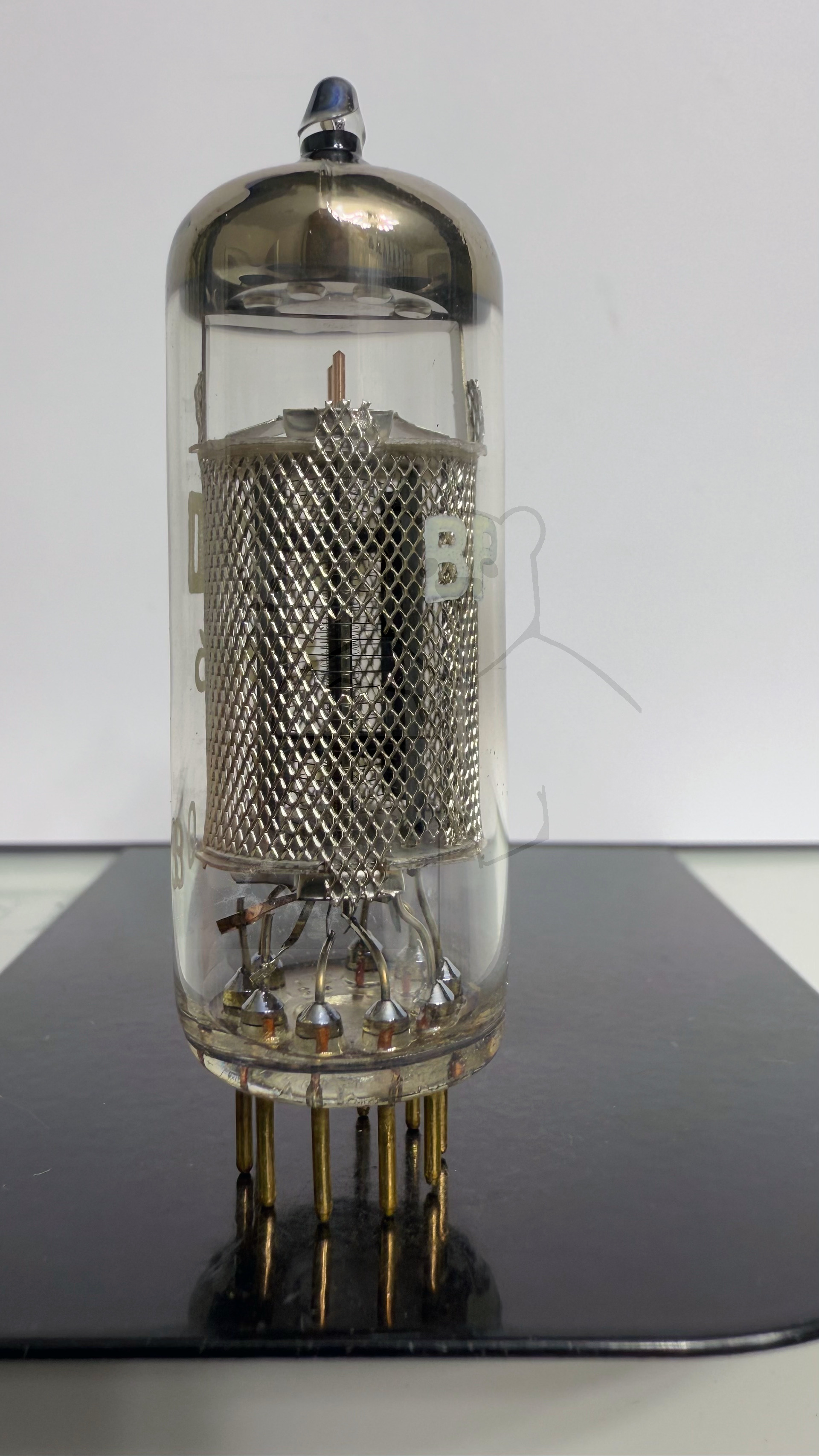

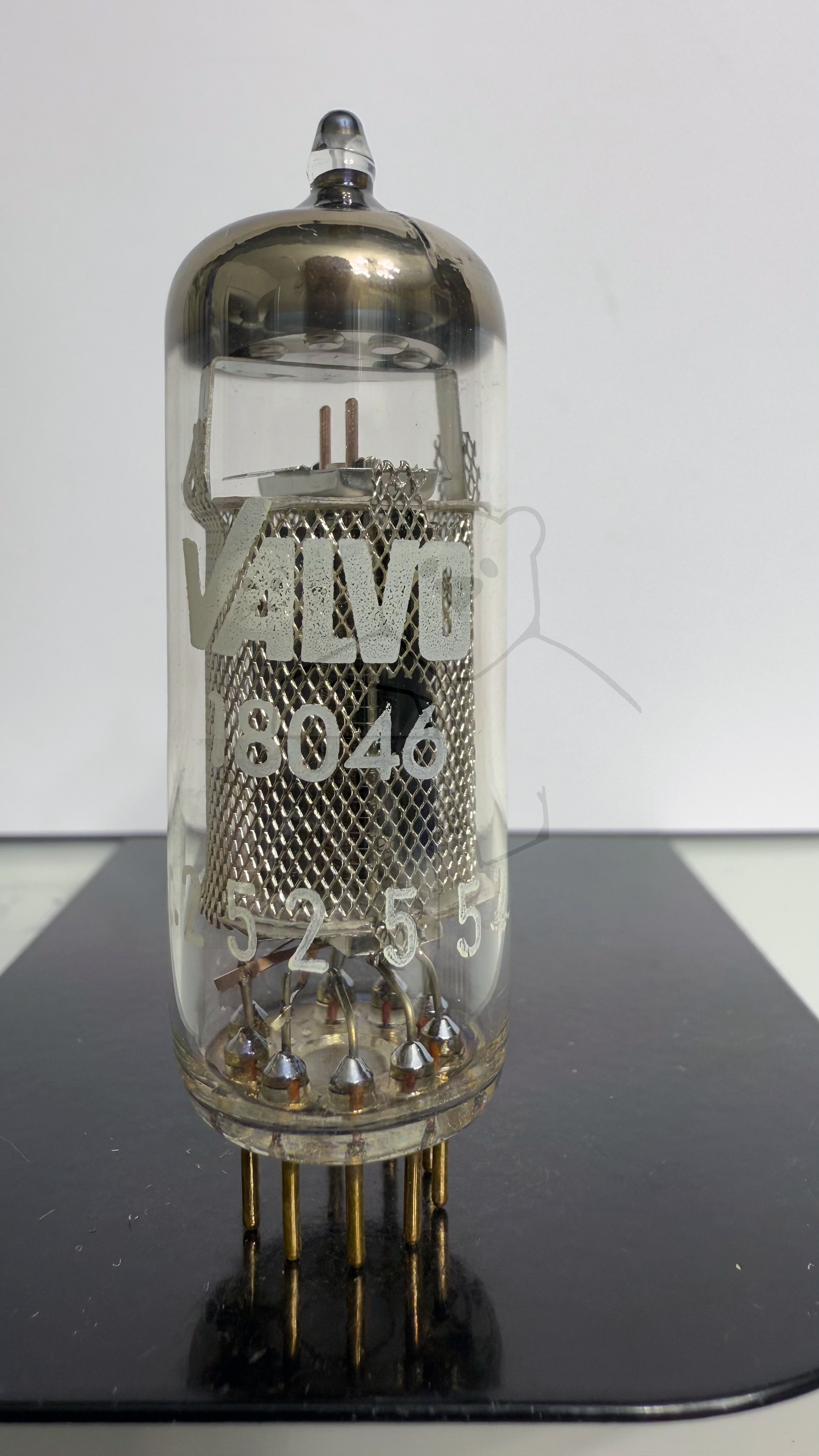

Daten und Bilder der Röhre: 18046

🔎 Beschreibung der Röhre: 18046

Name	18046
Vergleichsname	6686 → E81L → EL861
Heizspannung (Volt)	20
Heizstrom (Ampère)	0,135
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen	Röhre mit langer Lebensdauer von mindestens 10000 Stunden
Letzte Änderung	03.06.2018 06:00:12

🔎 Beschreibung der Systeme für die Röhre: 18046

	System 1
Kathode	3
Gitter 1	2
Gitter 2	8
Gitter 3	9
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	7
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung	1, 6
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

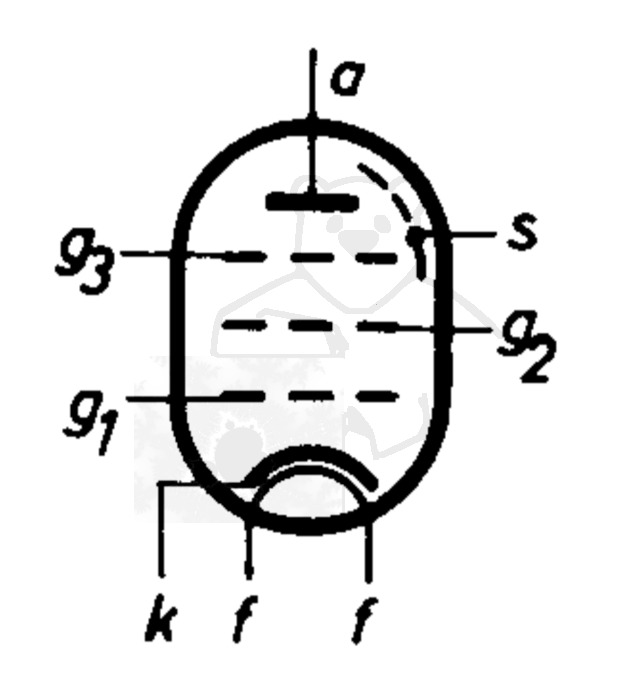

🔎 Sockelschaltung der 18046

Bildquelle: Valvo Datenblatt

🔎 Datenblätter zur Röhre: 18046
Datenblatt 18046 Valvo [www.tubedata.info].pdf (296 kB)
Pruefkarte 18046 - Neuberger RPM370 Roehrenmessgeraet.pdf (197 kB)
Pruefkarte 18046 18045 - Funke W19 Roehrenpruefer.pdf (143 kB)
