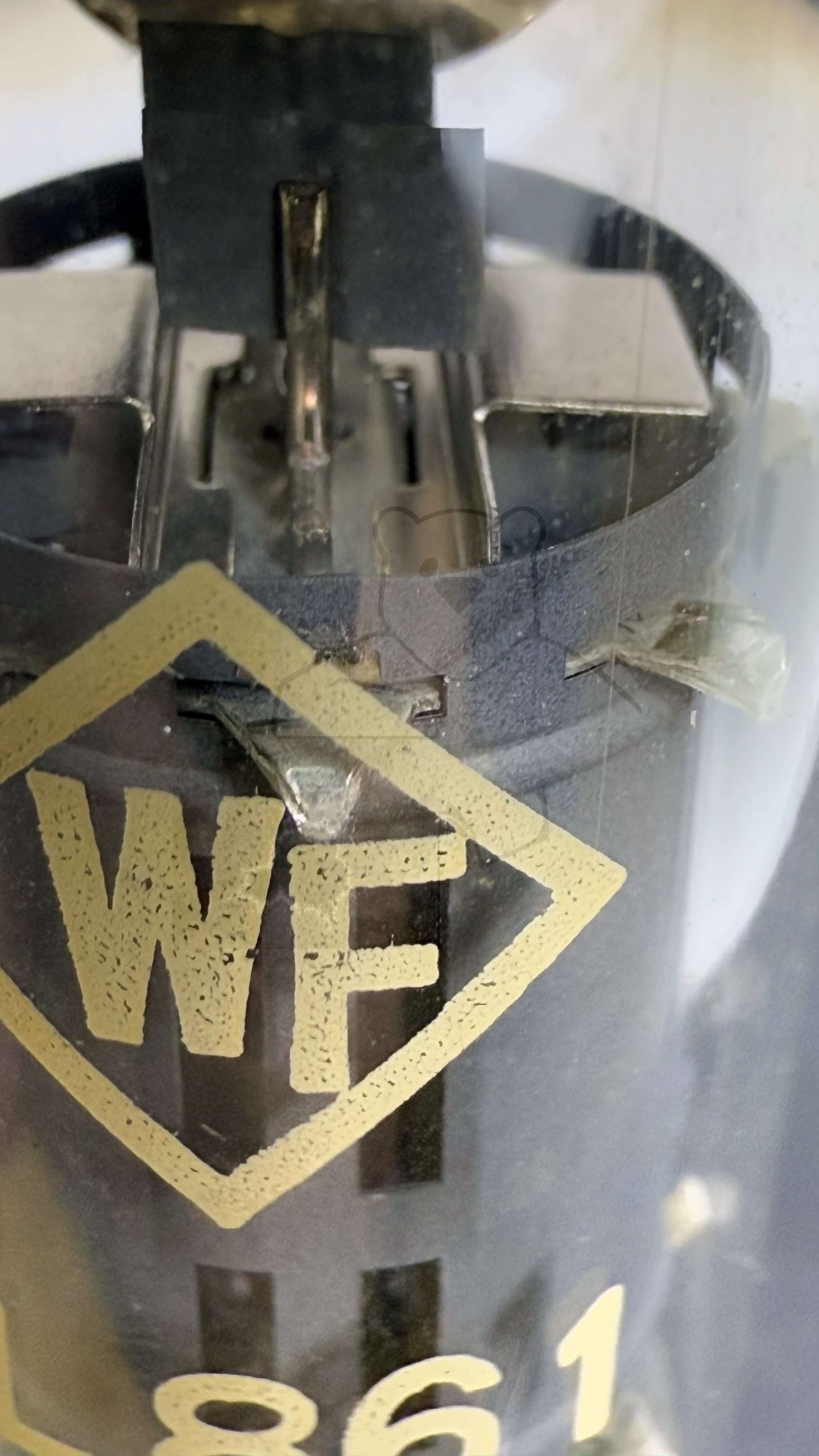

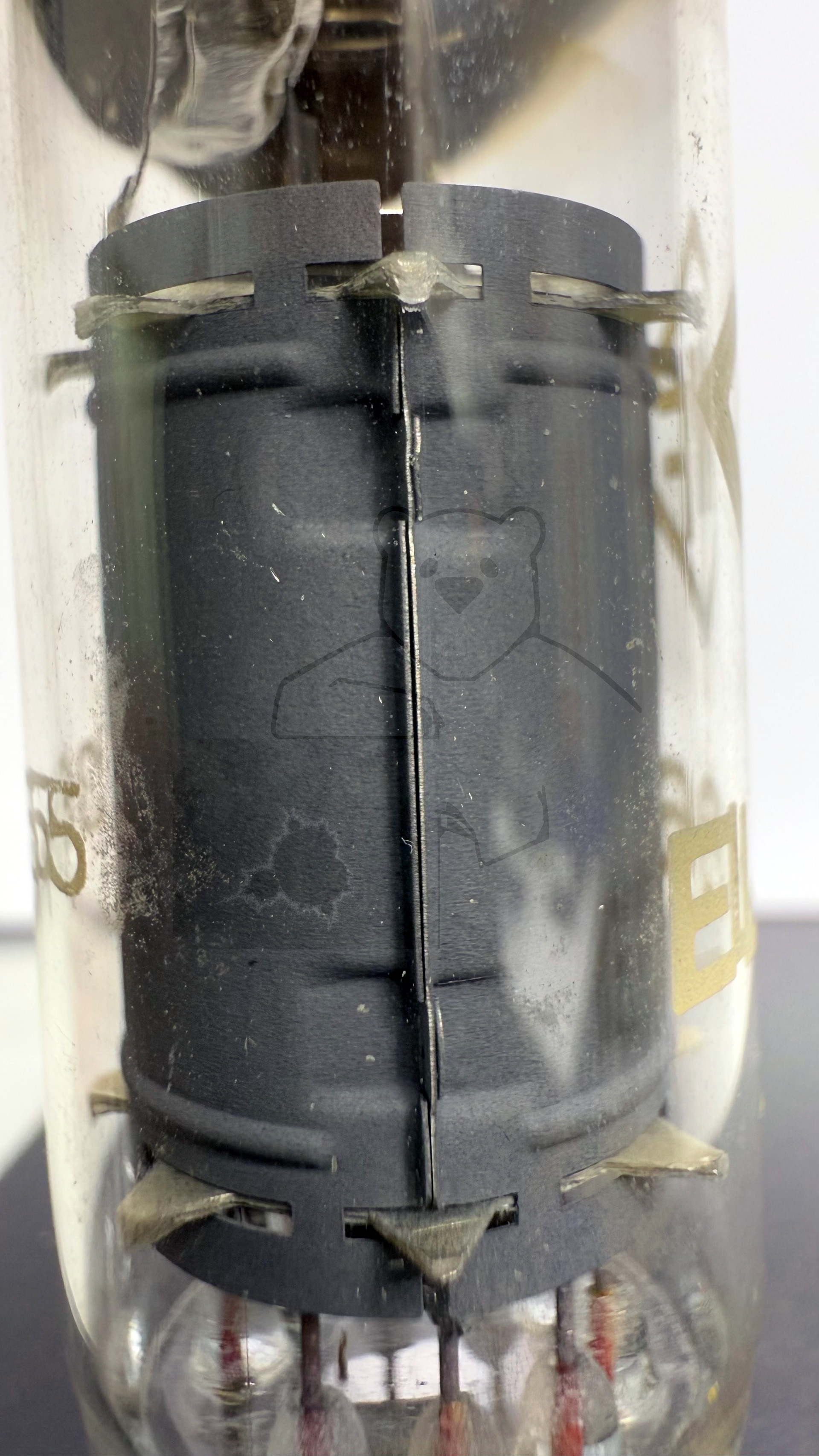

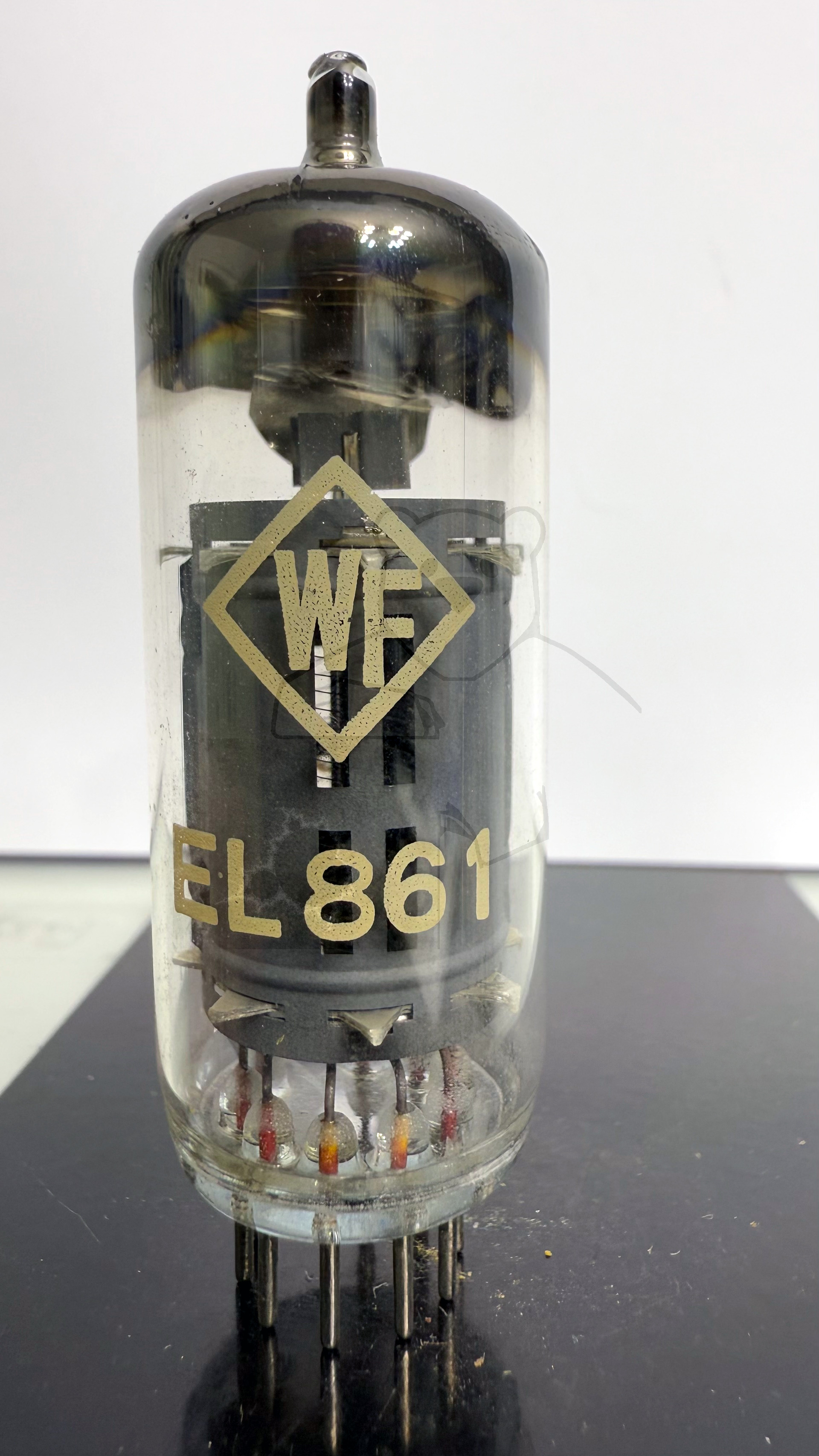

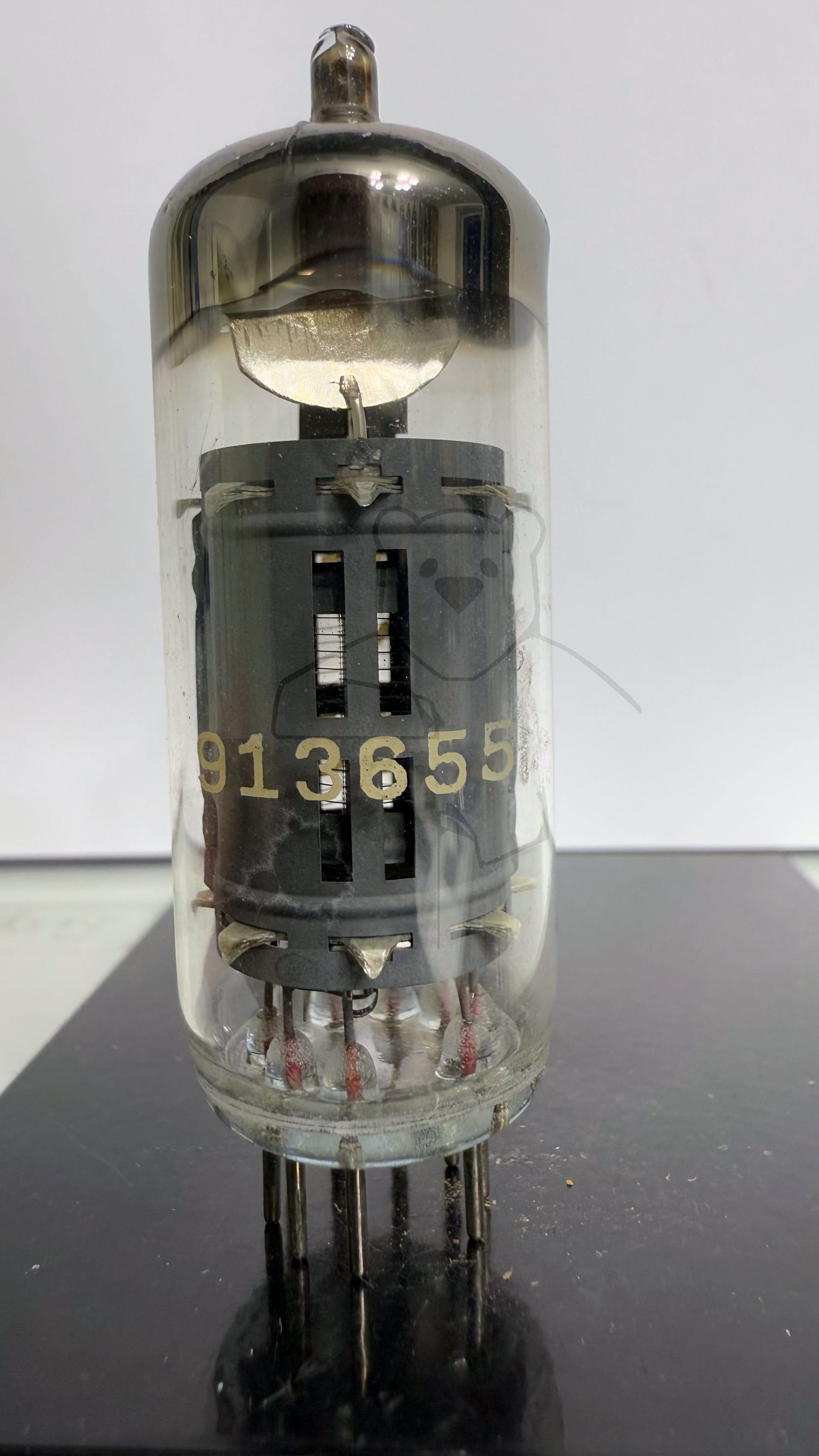

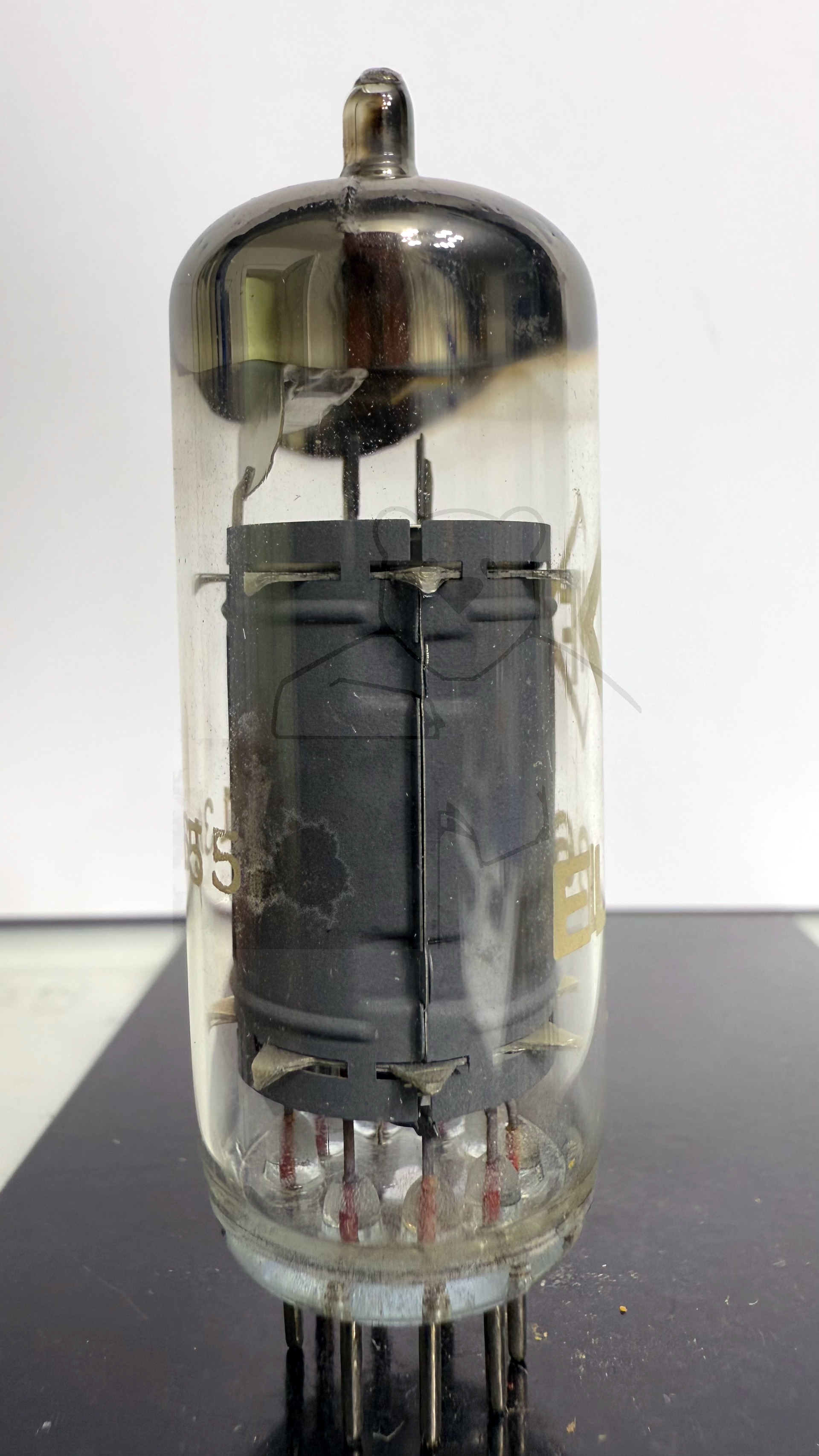

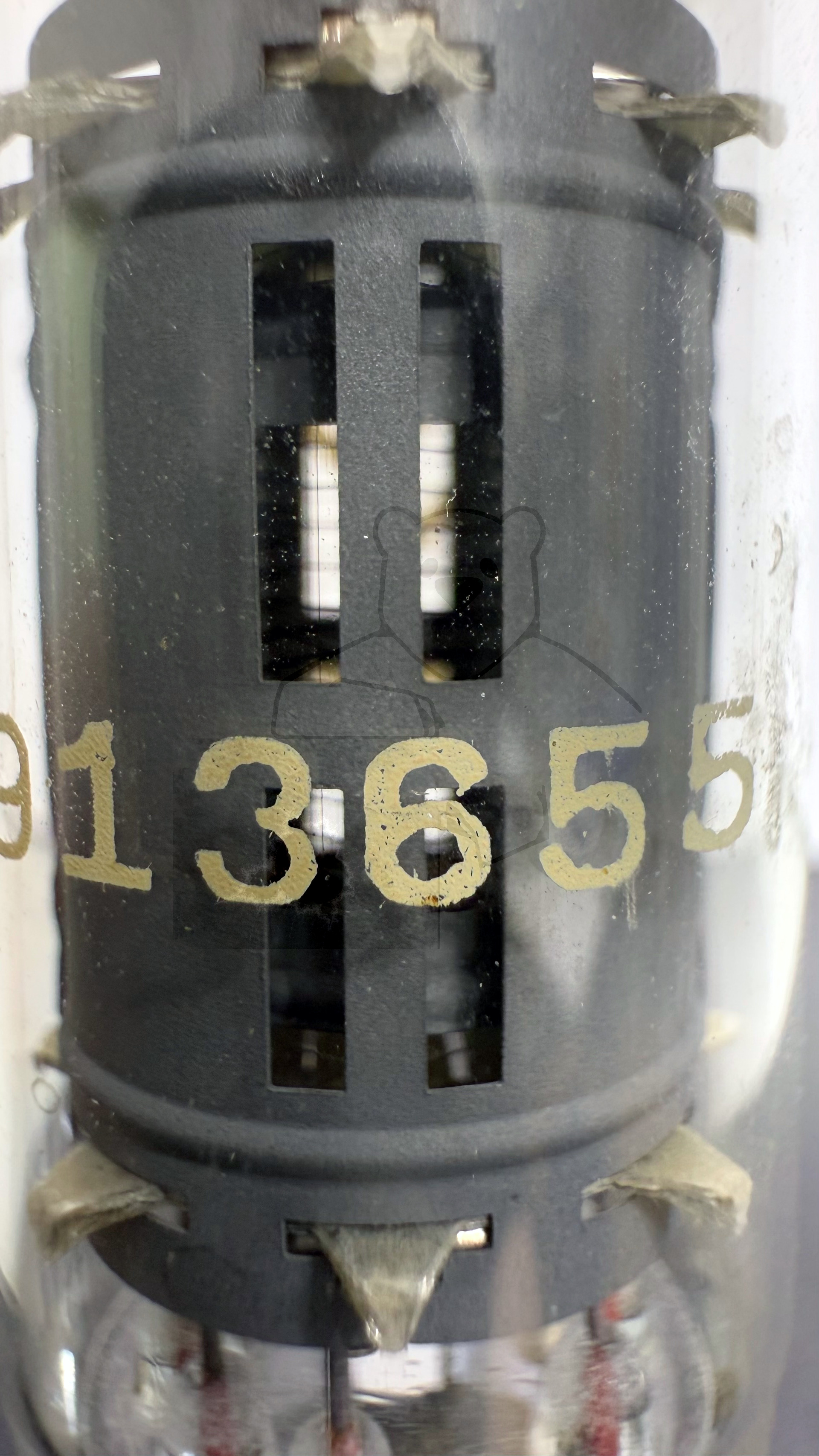

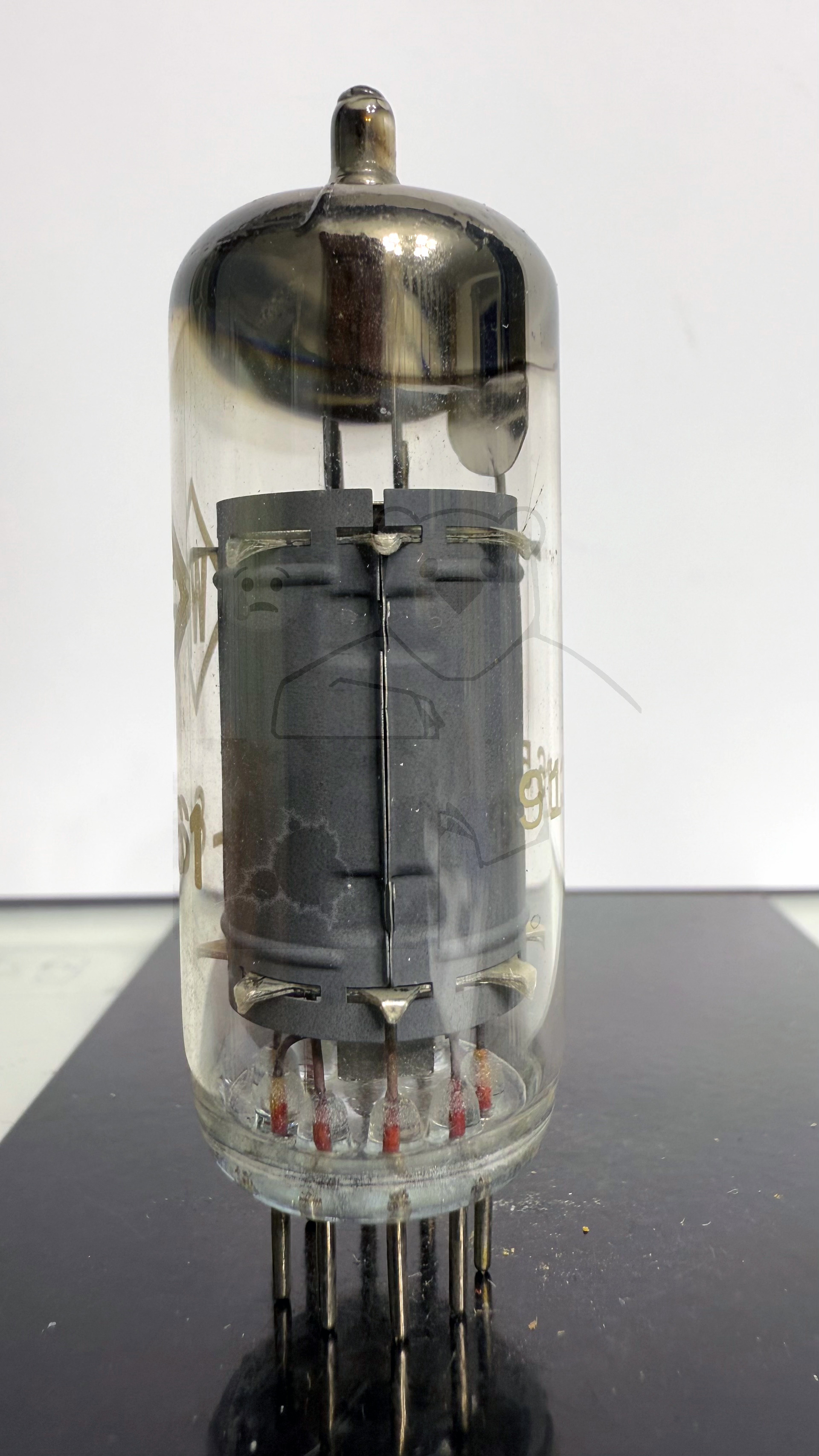

Daten und Bilder der Röhre: EL861

🔎 Beschreibung der Röhre: EL861

Name	EL861
Vergleichsname	→ 18046 6686 → E81L
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,375
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	10.06.2018 23:21:19

🔎 Beschreibung der Systeme für die Röhre: EL861

	System 1
Kathode	3
Gitter 1	2
Gitter 2	8
Gitter 3	9
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	7
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung	1, 6
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

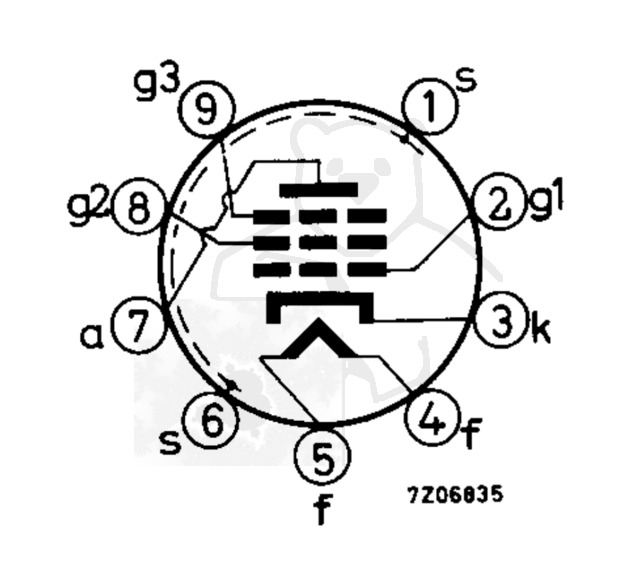

🔎 Sockelschaltung der EL861

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: EL861
Datenblatt EL861 RFT.pdf (173 kB)
