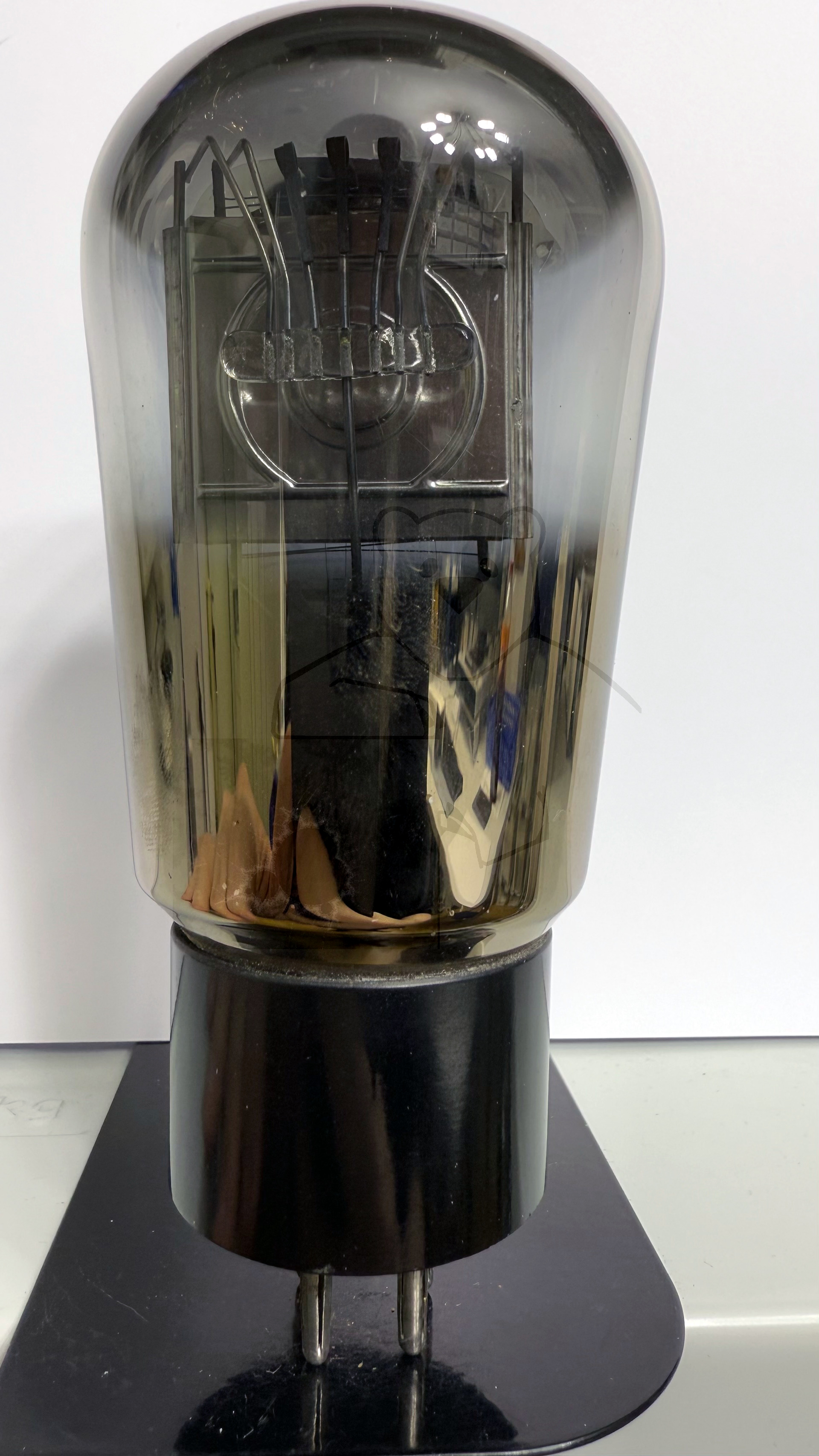

Daten und Bilder der Röhre: P460

🔎 Beschreibung der Röhre: P460 Inventarnummer: 06931

Name	→ P460
Vergleichsname	D404 E406N → LA186 LK460 → OP-10/500 → RE604
Hersteller	→ Tungsram
Heizspannung (Volt)	3,8 - 4
Heizstrom (Ampère)	0,6
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol.
Informationen Röhrentyp

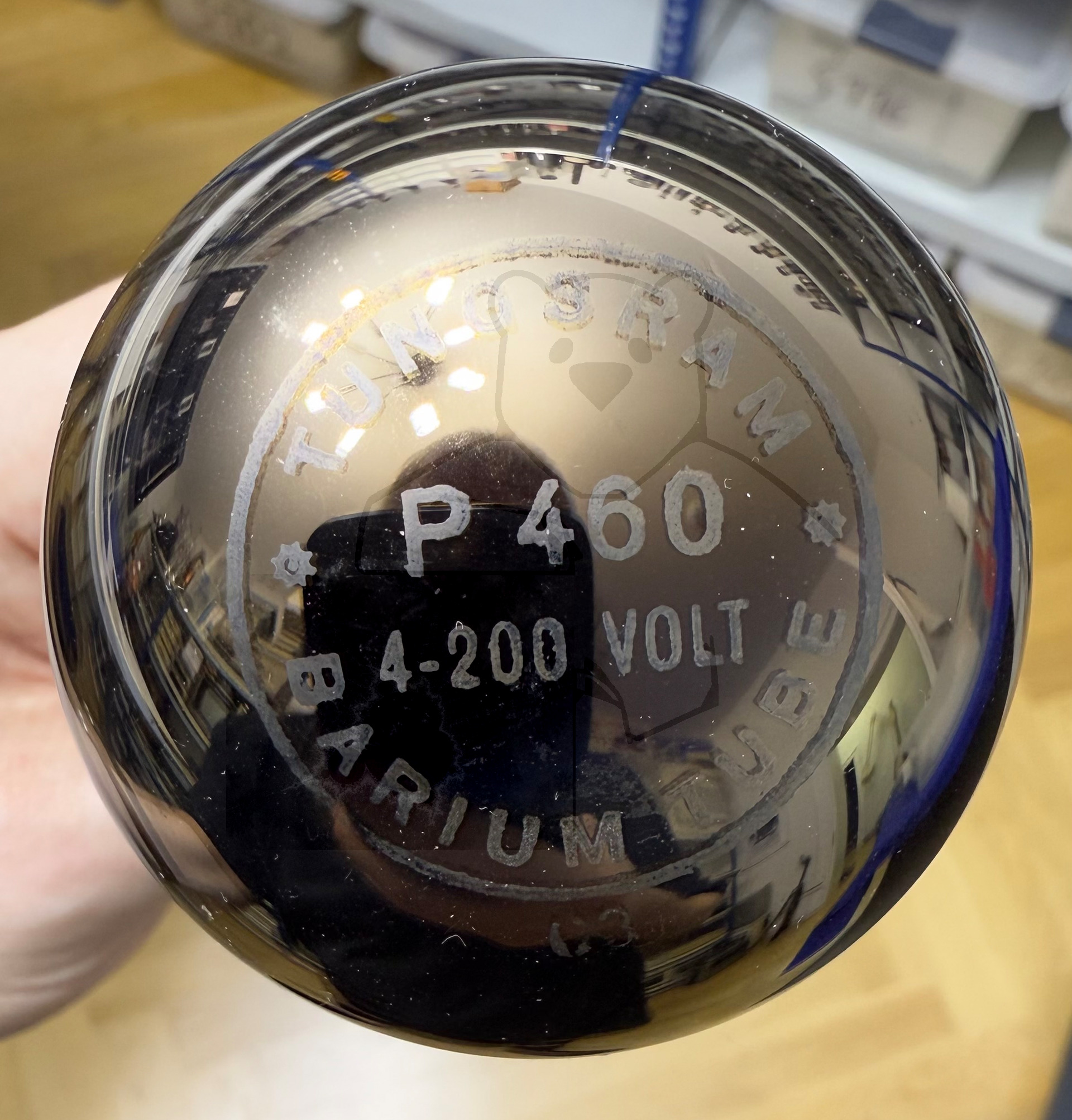

Informationen	'Barium Tube'
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S115

🔎 Beschreibung der Systeme für die Röhre: P460

	System 1
Kathode	1
Gitter 1	4
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Endtriode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der P460

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: P460
Datenblatt RE604 Telefunken [www.tubedata.info].pdf (171 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
