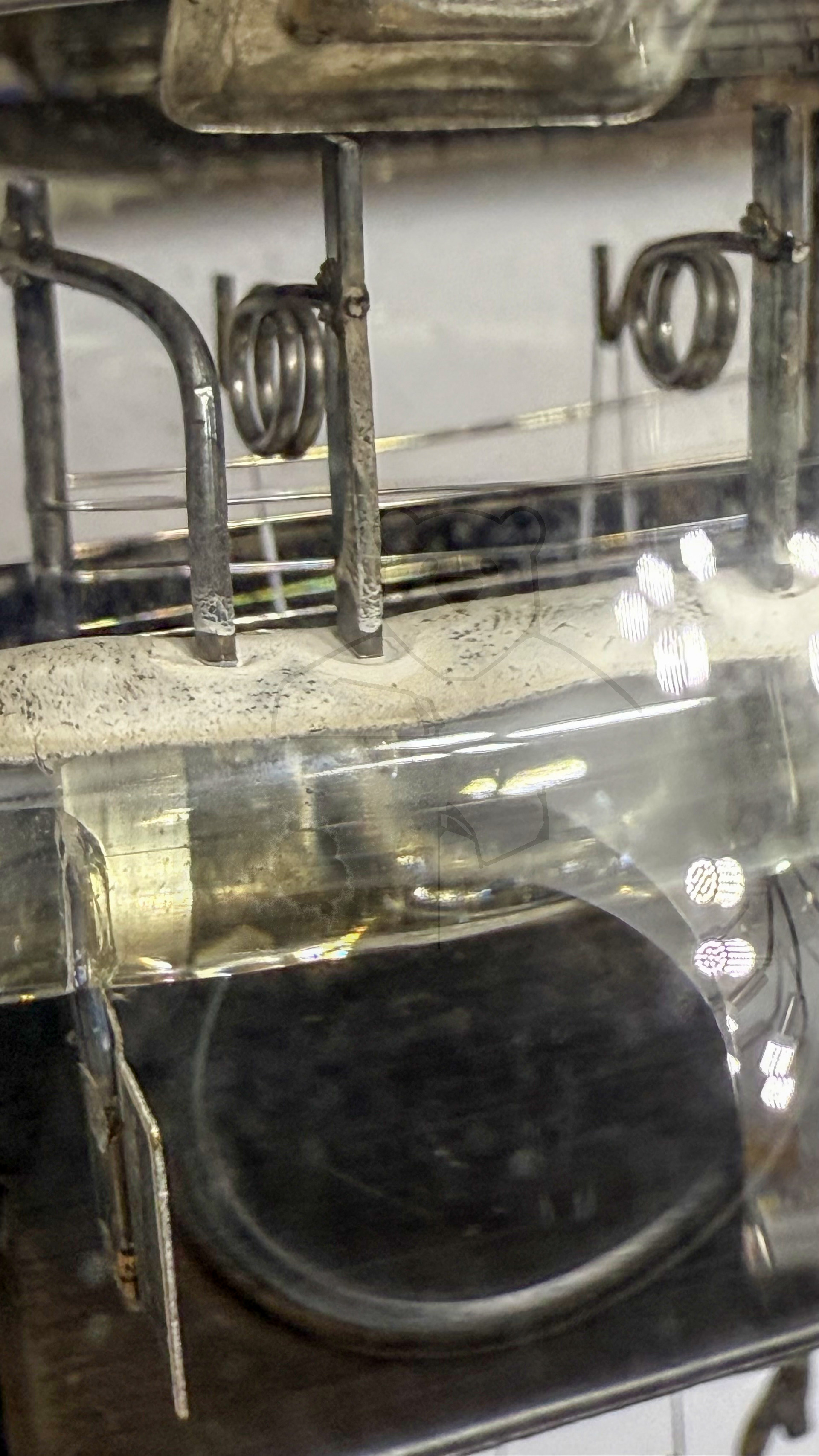

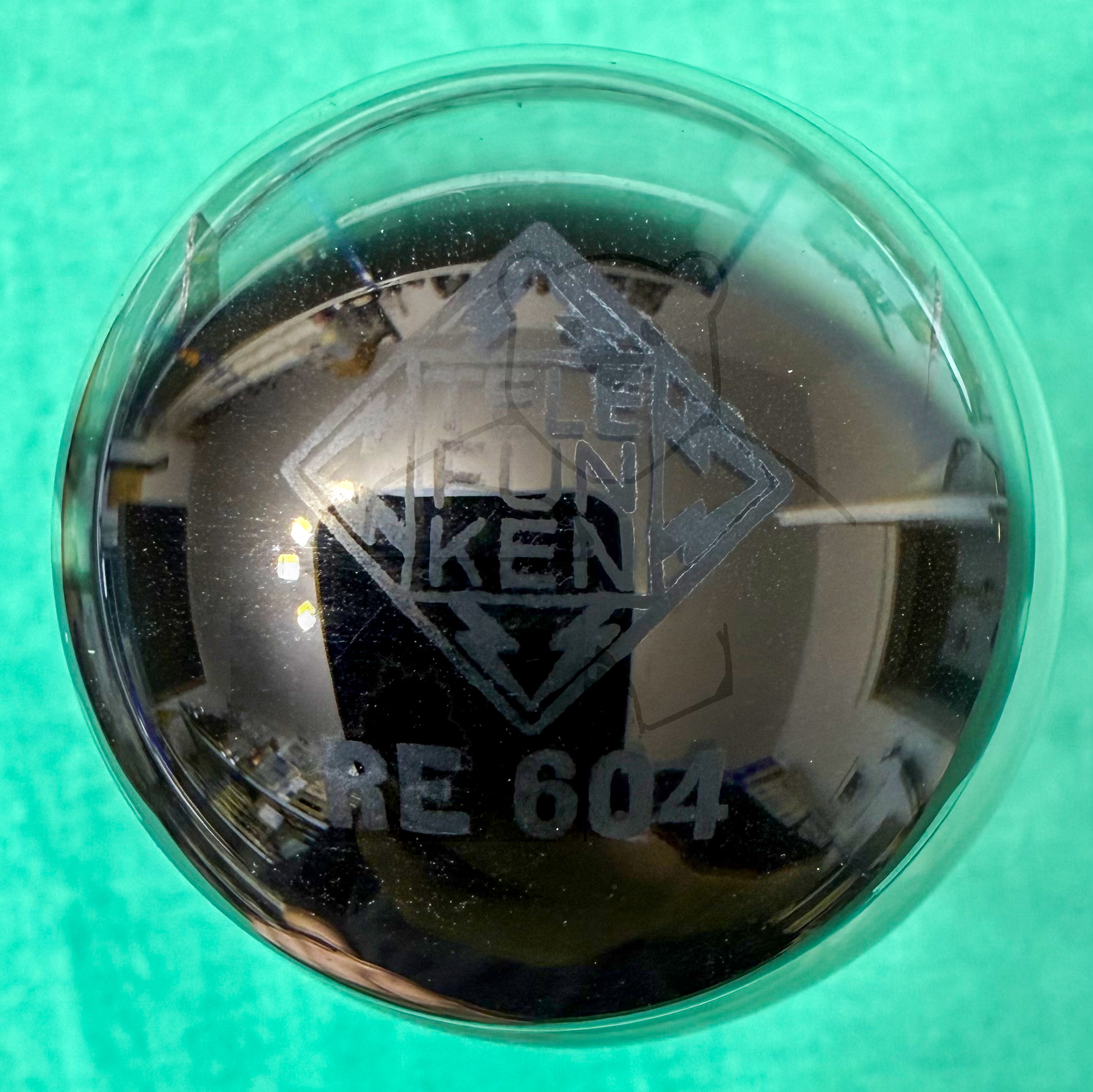

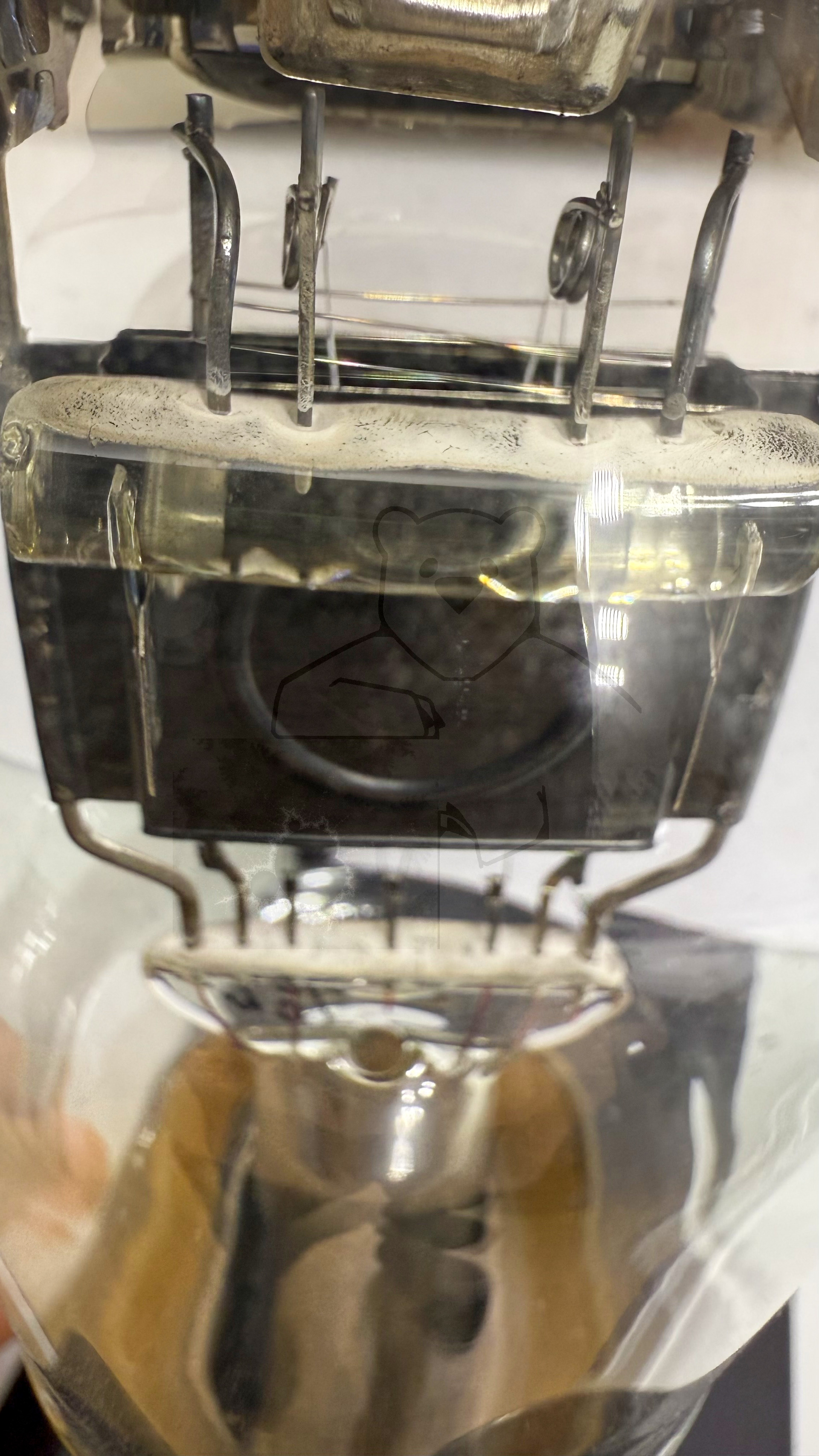

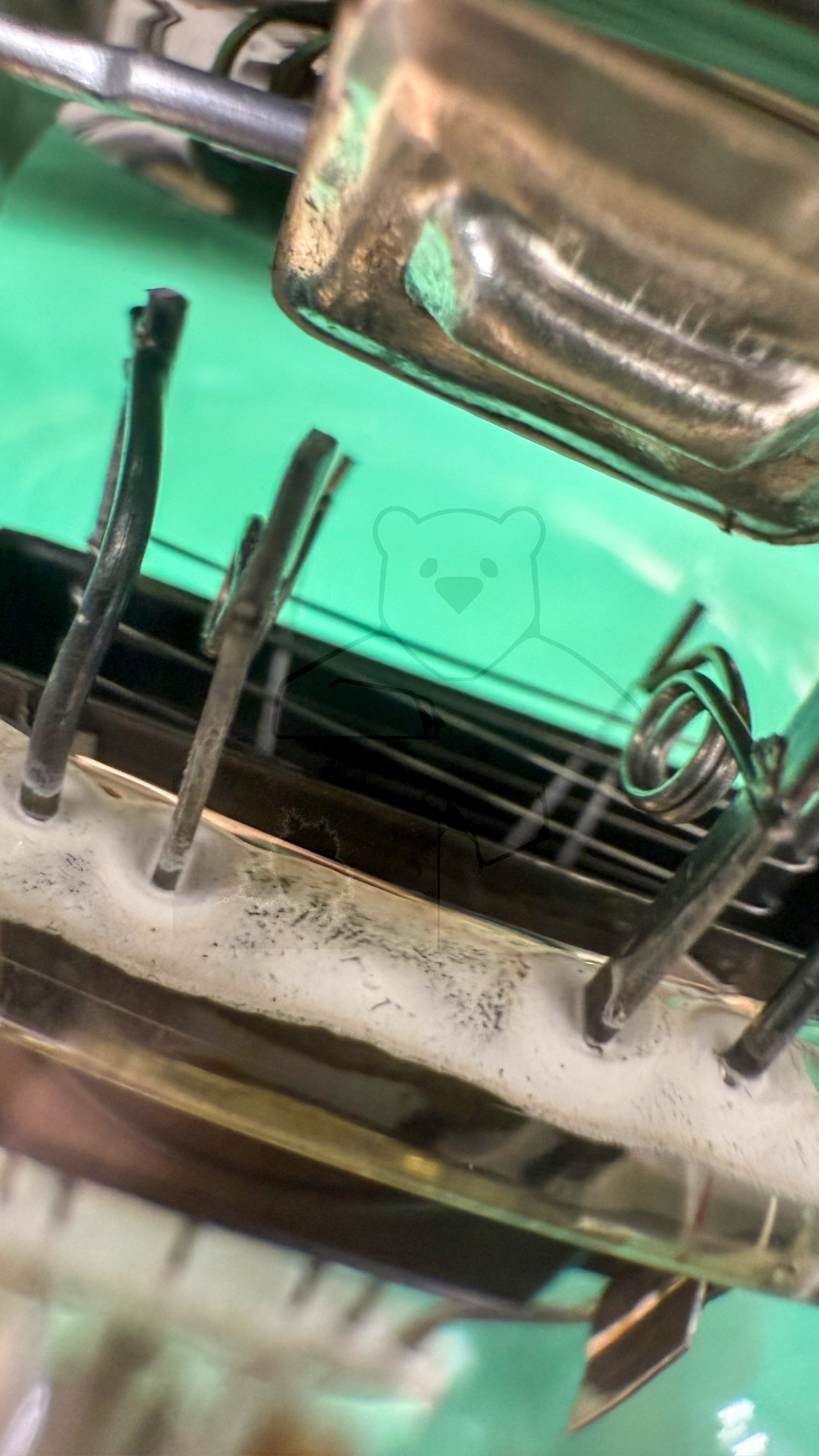

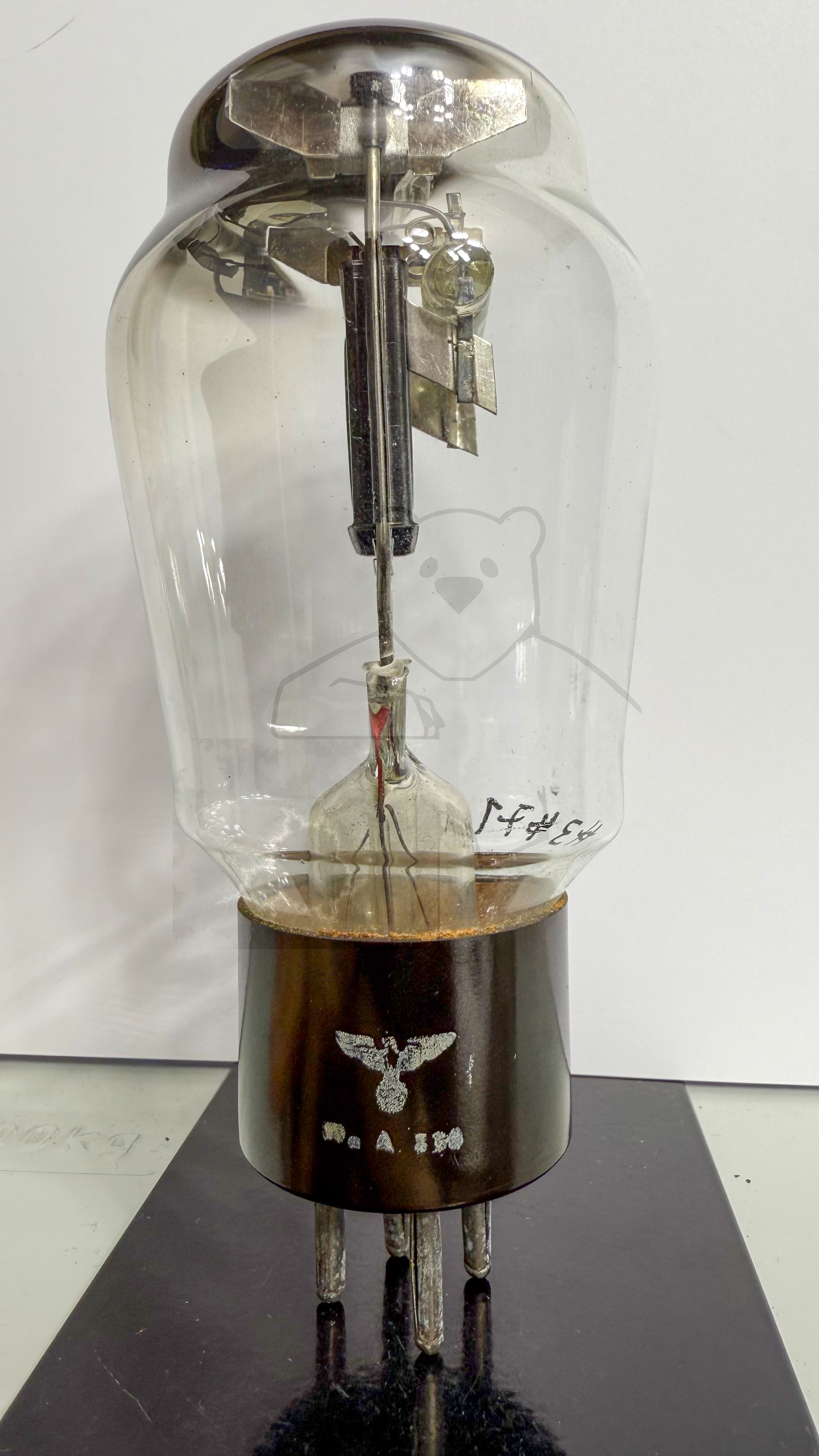

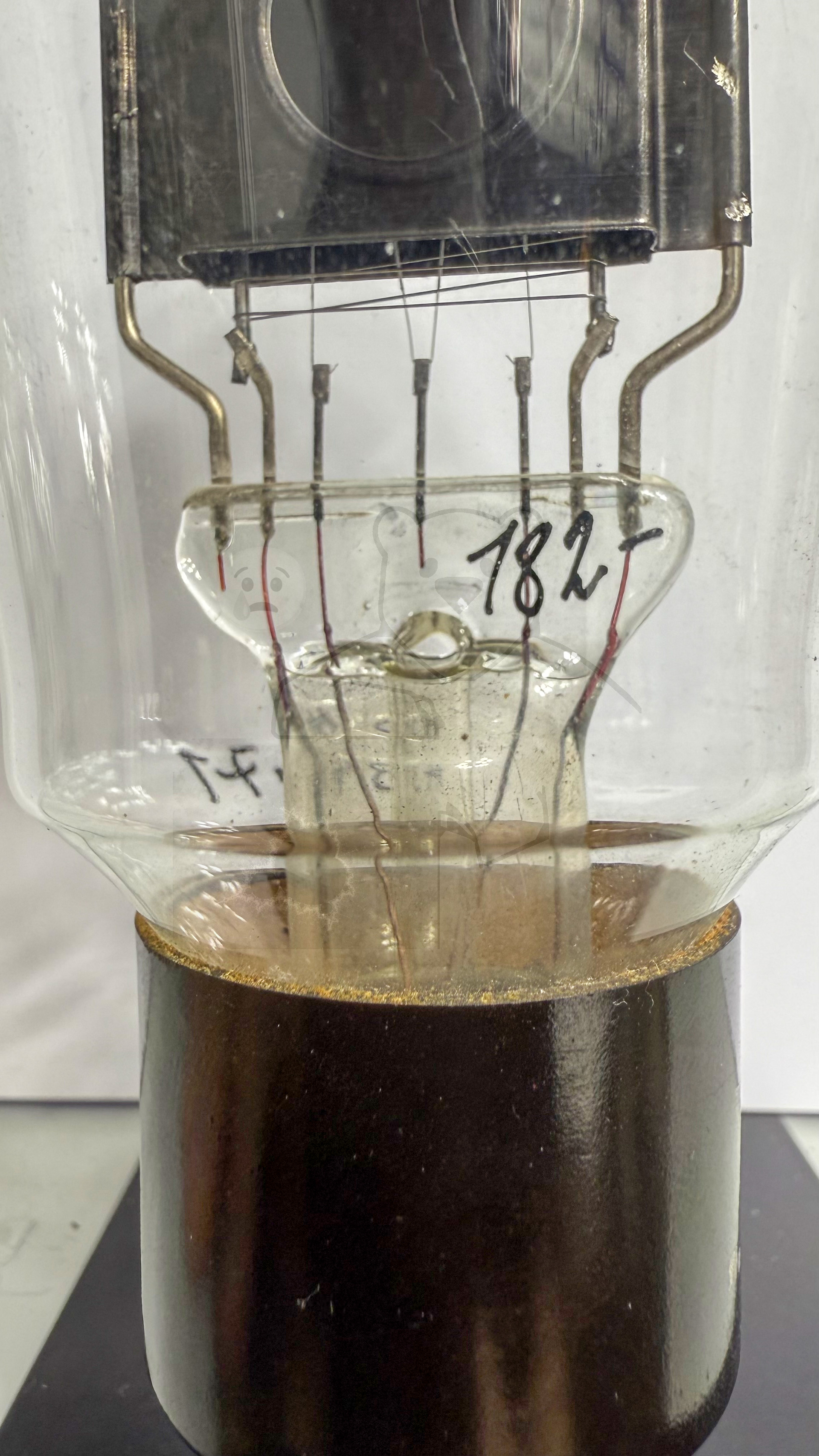

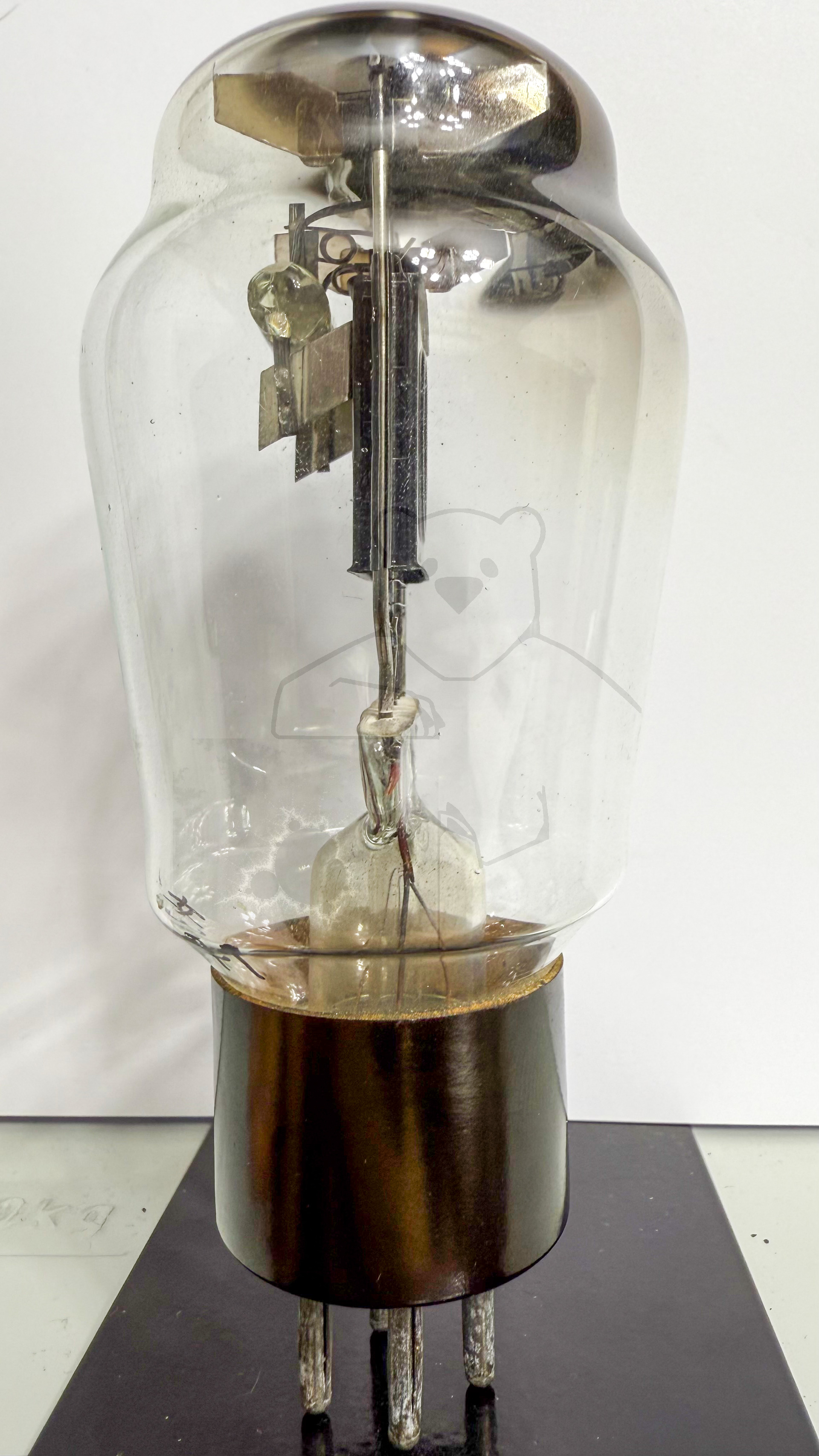

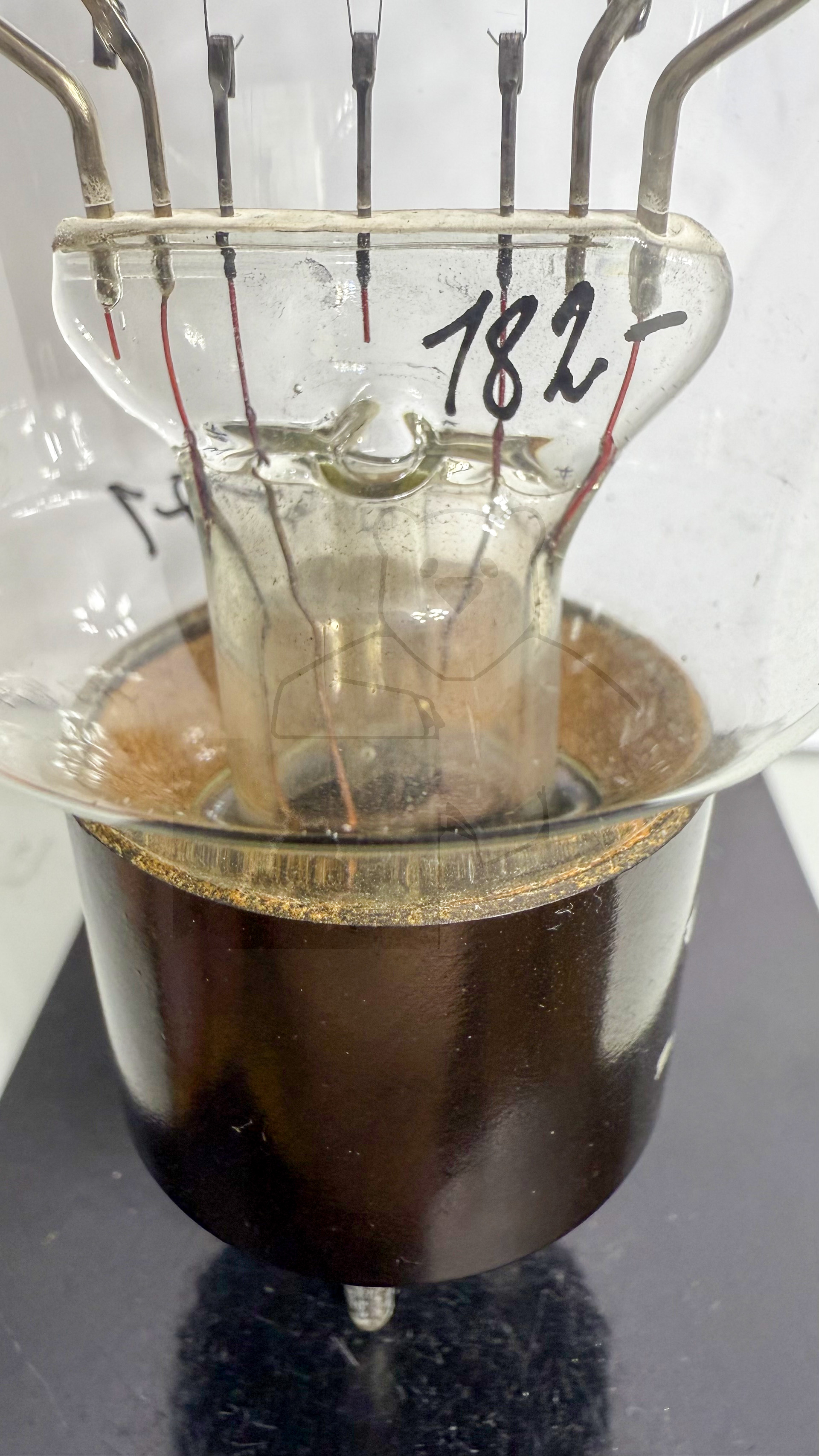

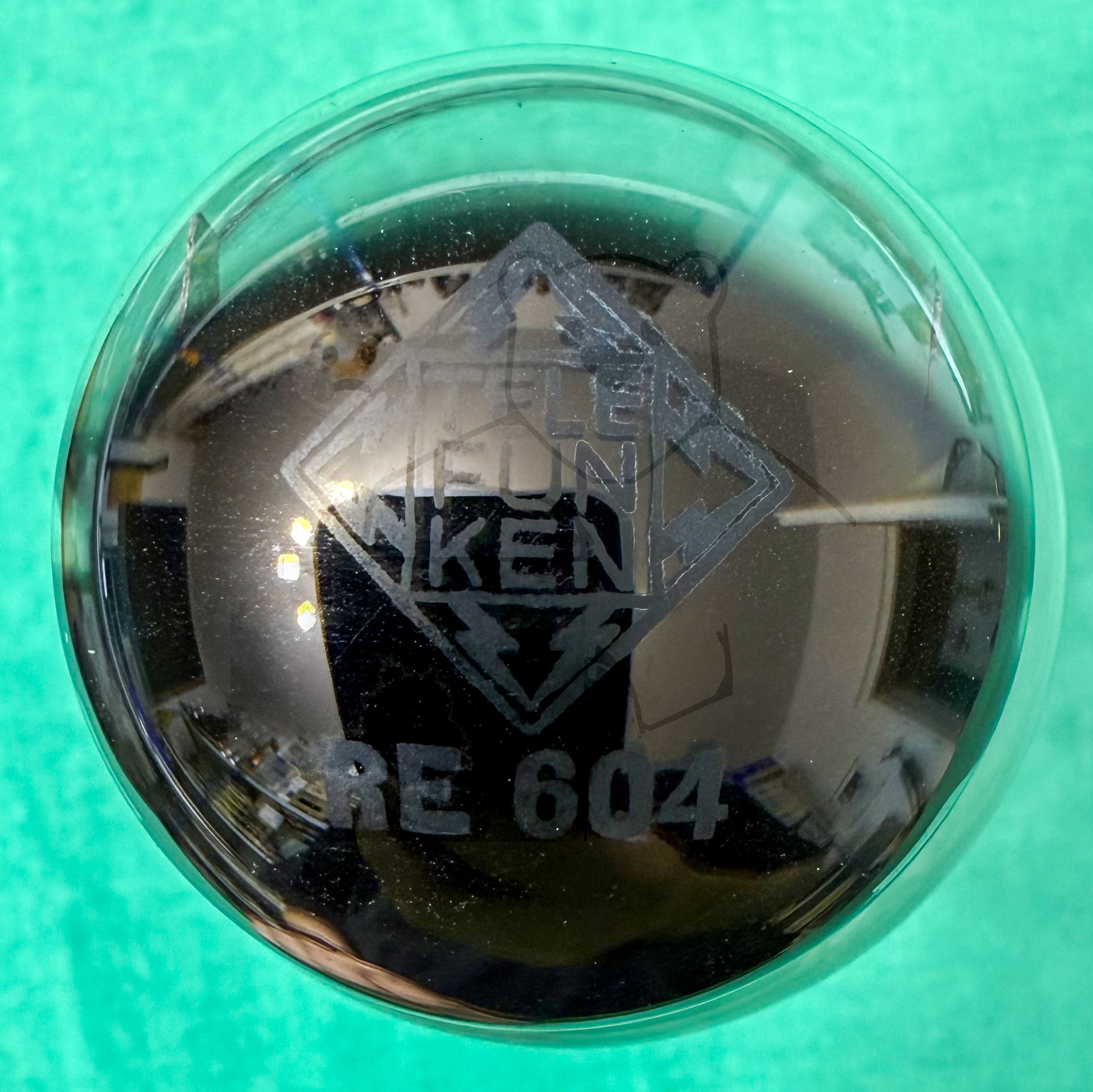

Daten und Bilder der Röhre: RE604

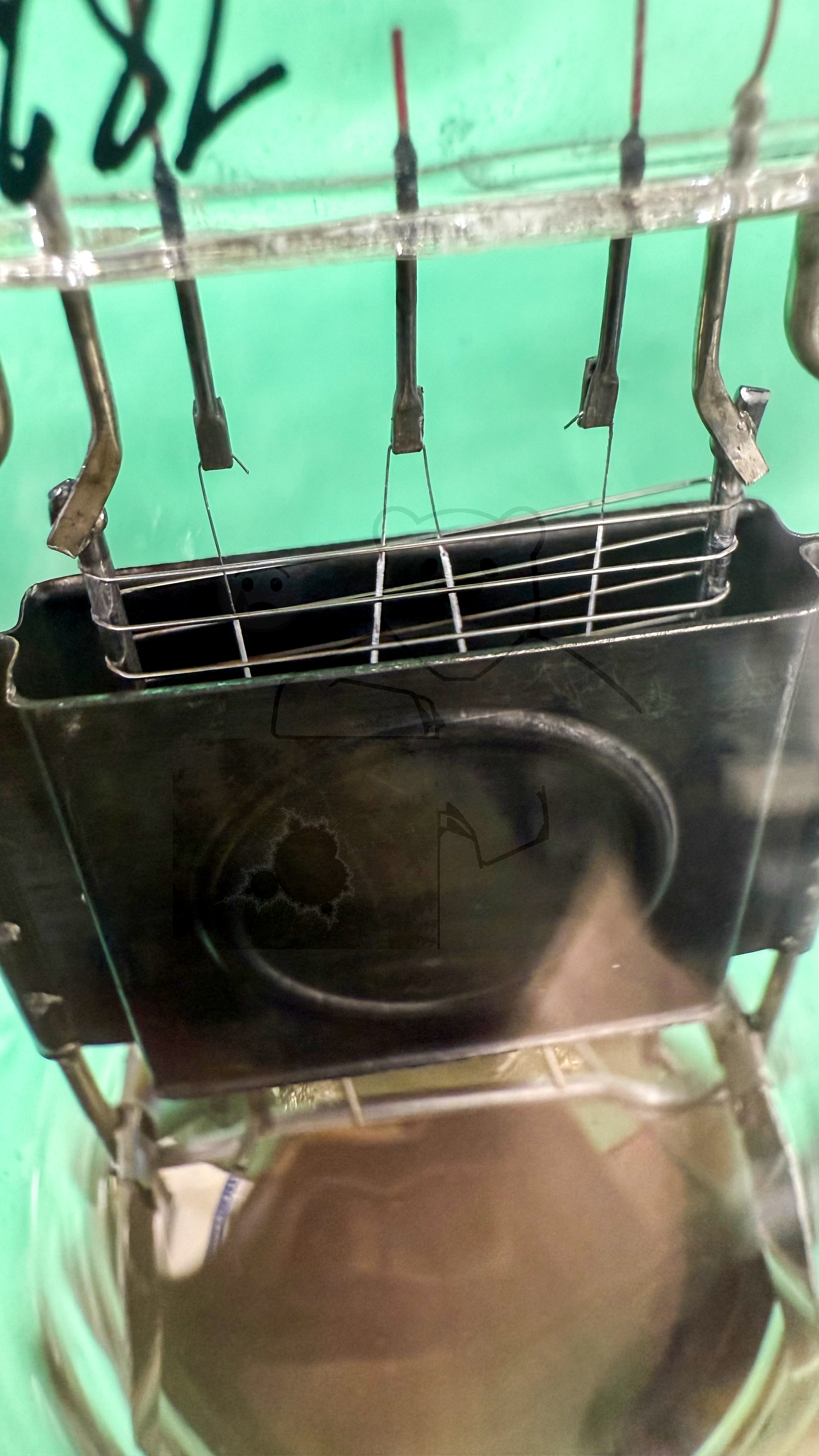

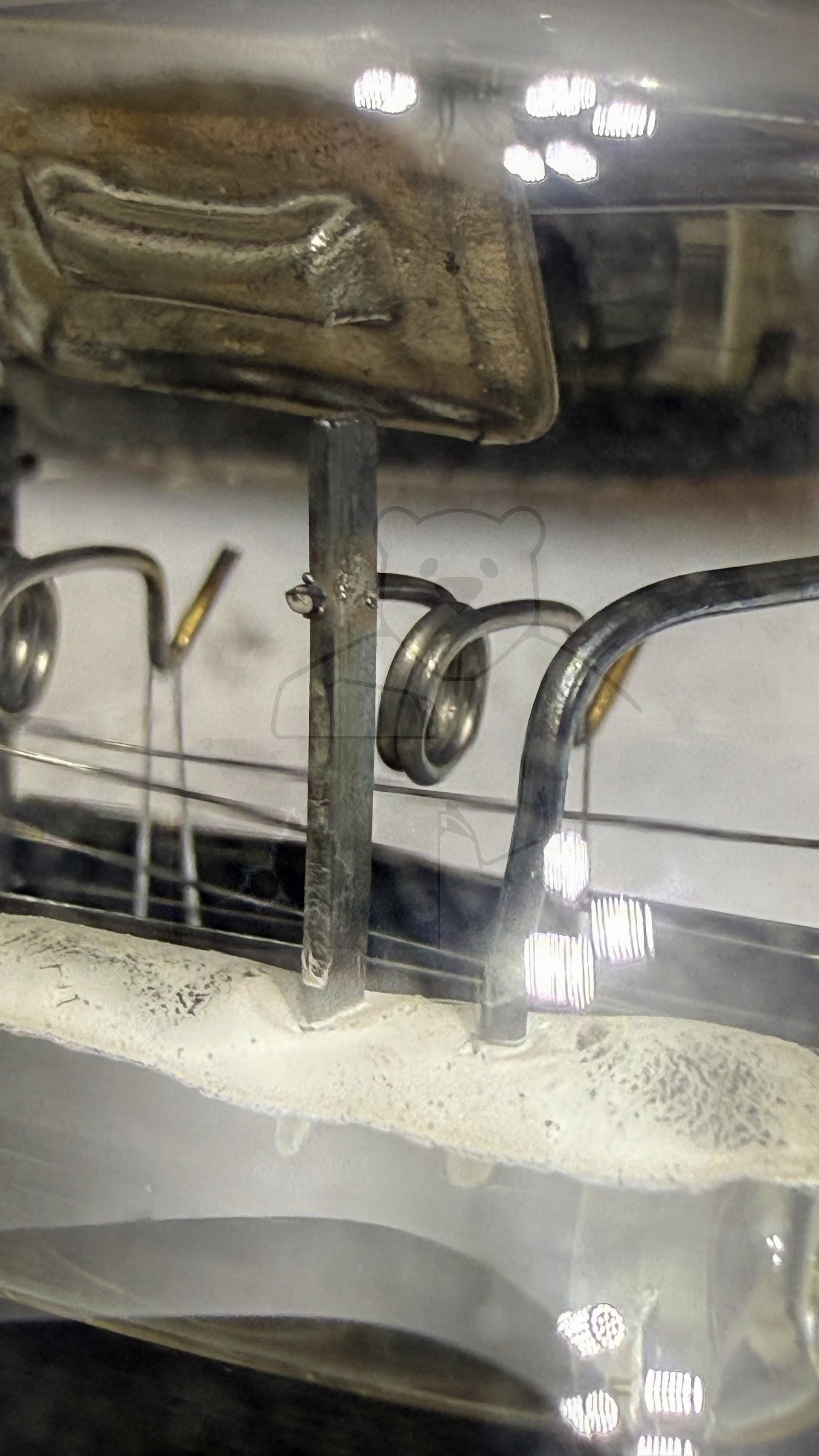

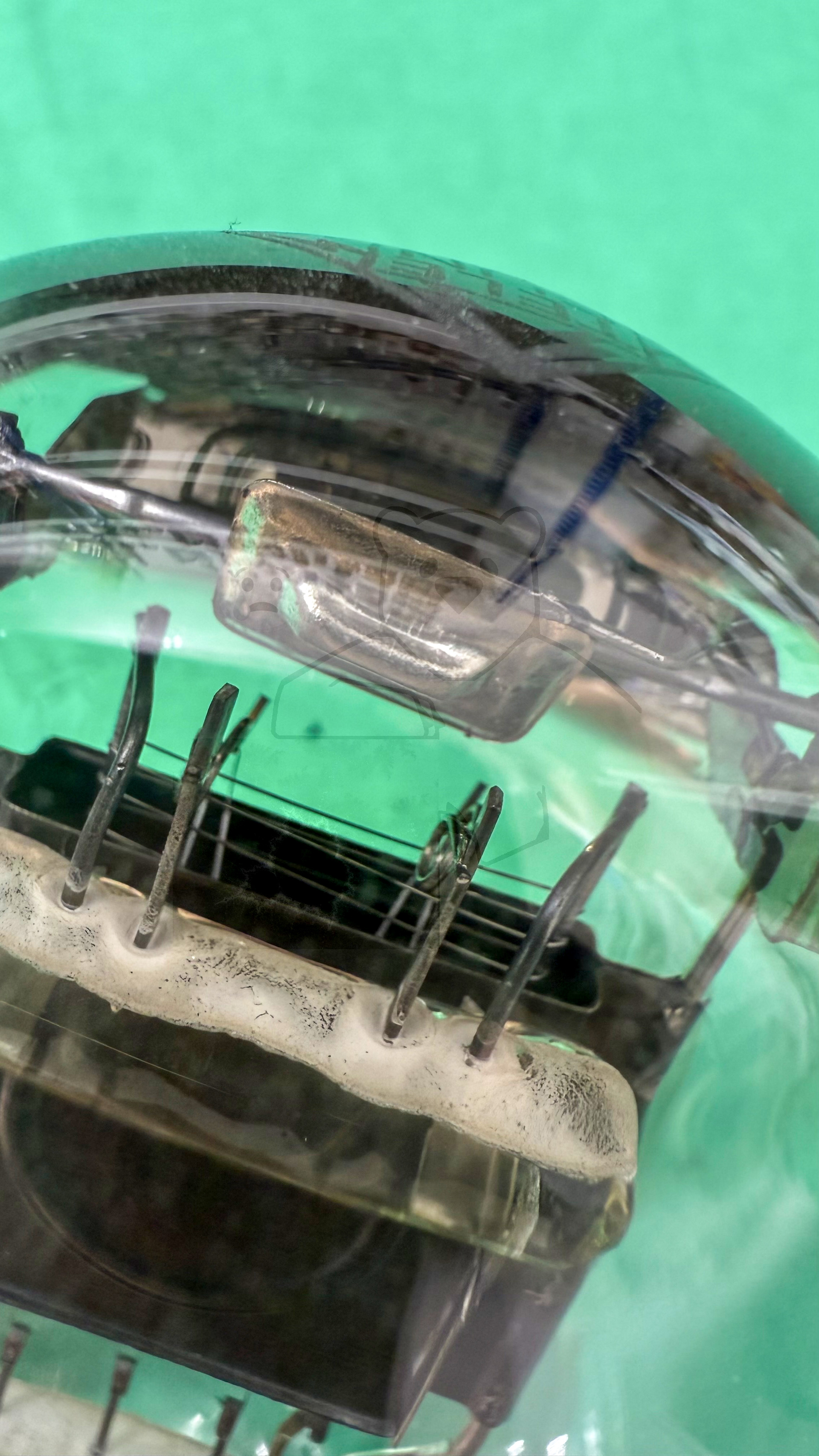

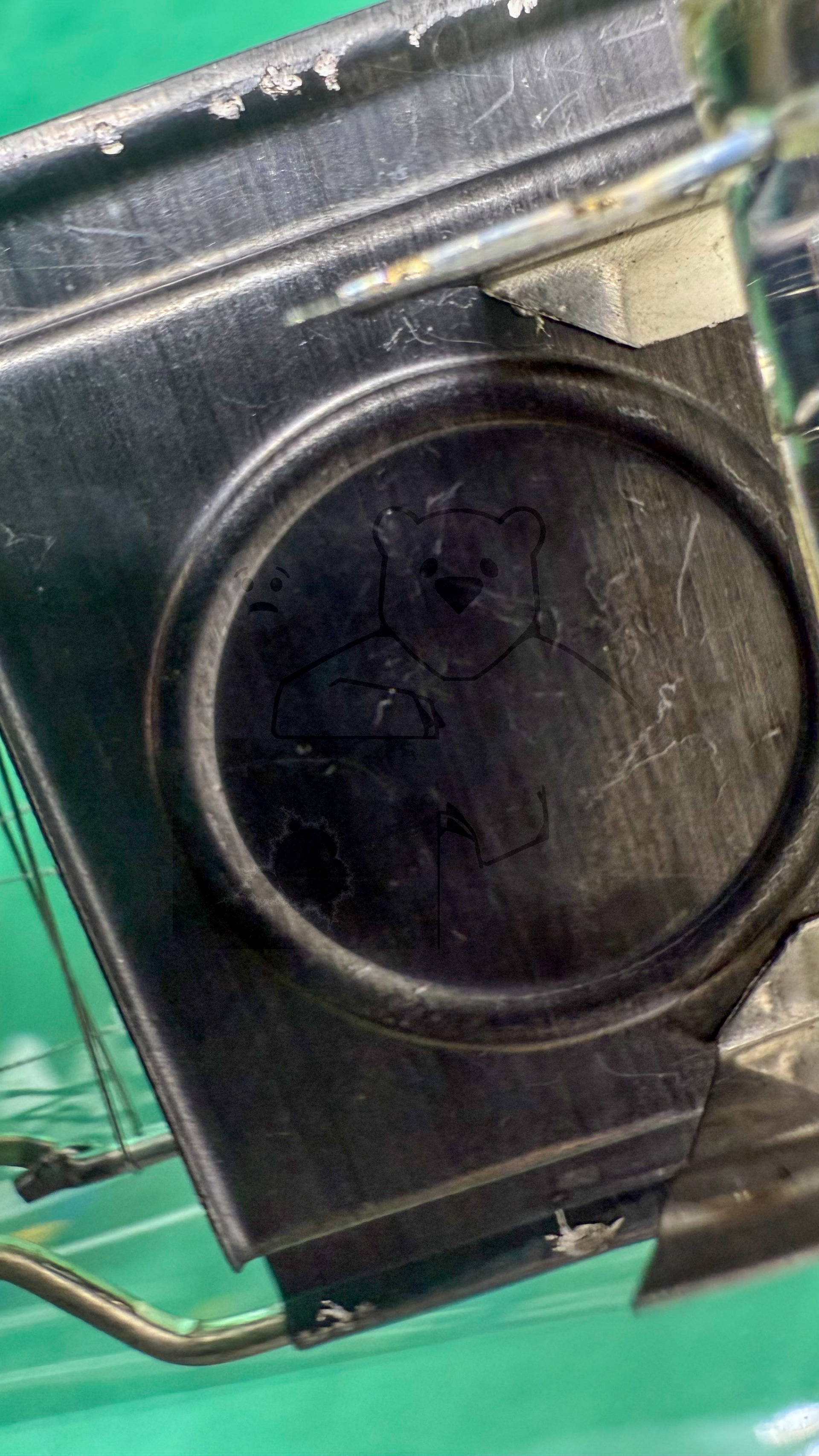

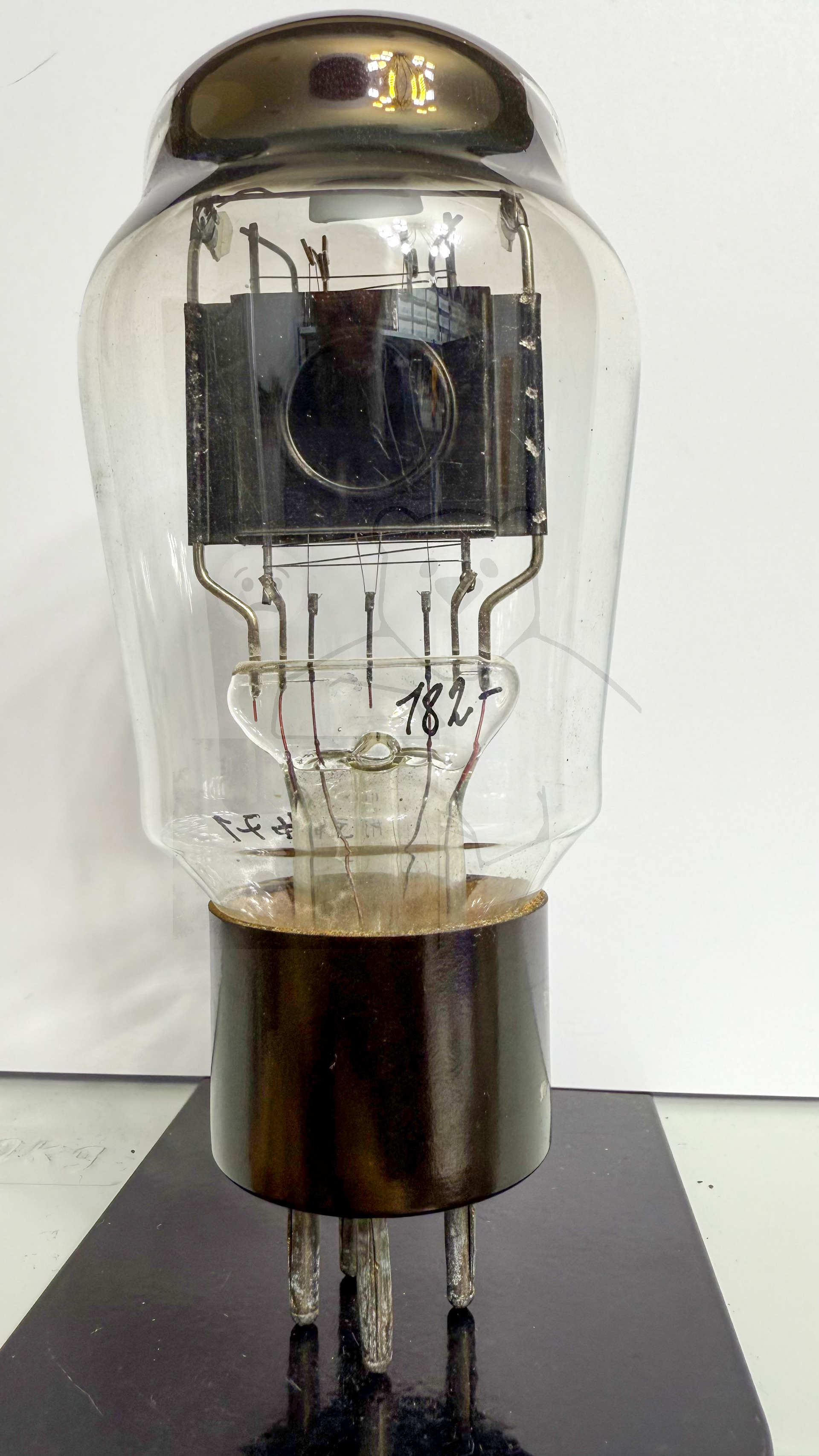

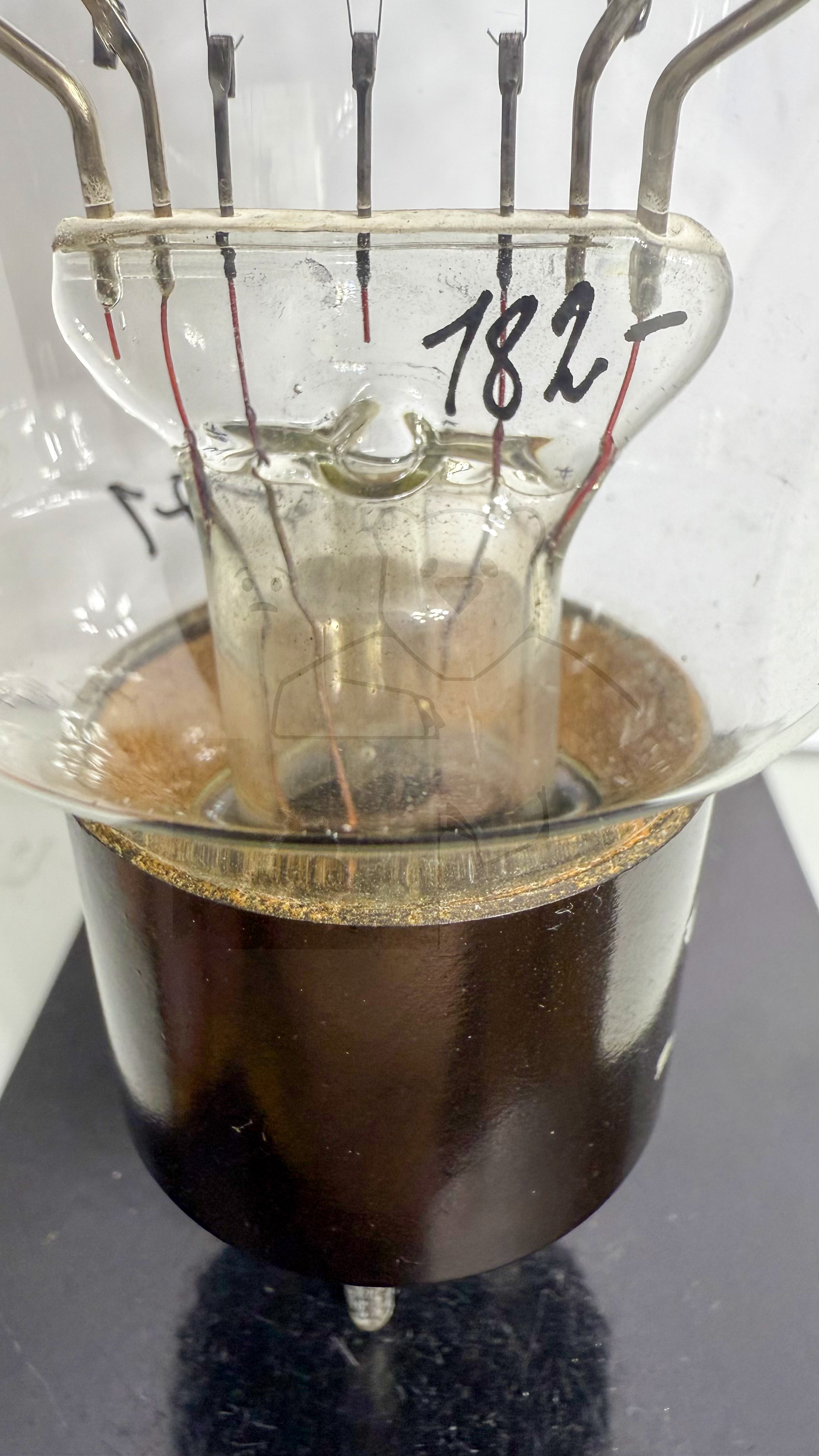

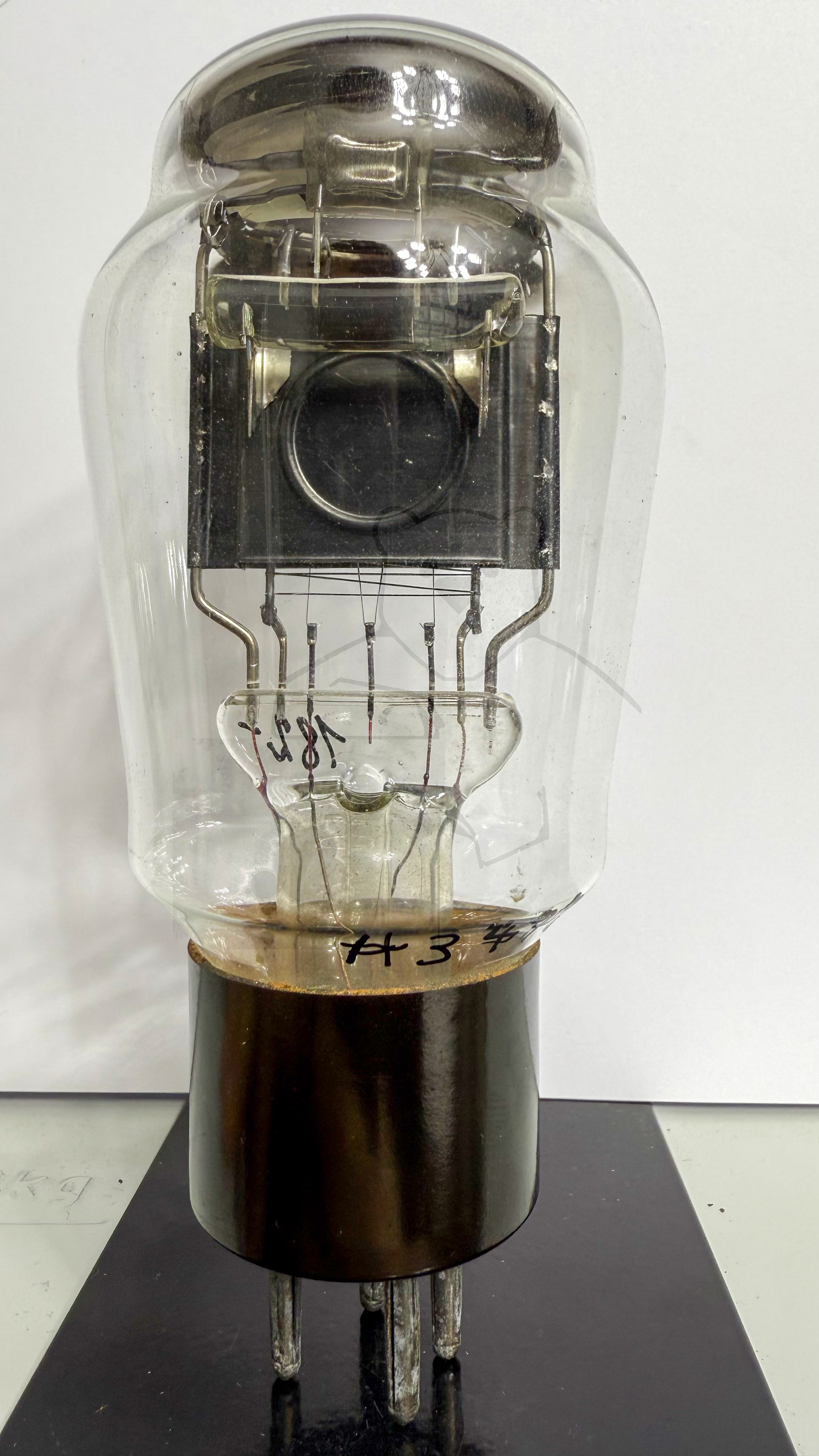

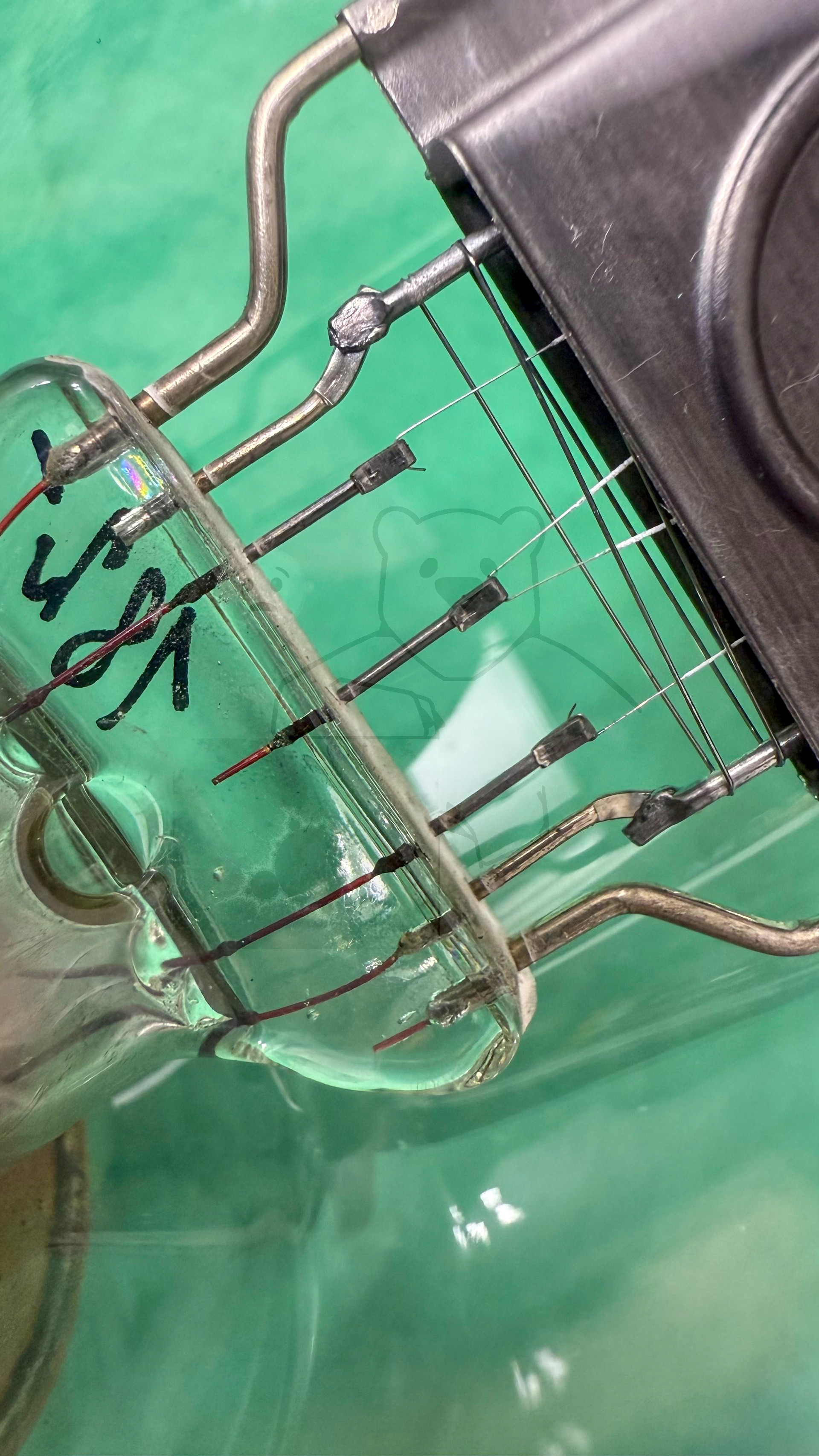

🔎 Beschreibung der Röhre: RE604

Name	RE604
Vergleichsname	D404 E406N → LA186 LK460 → OP-10/500 → P460
Heizspannung (Volt)	3,8 - 4
Heizstrom (Ampère)	0,65
Art der Heizung	Direkt

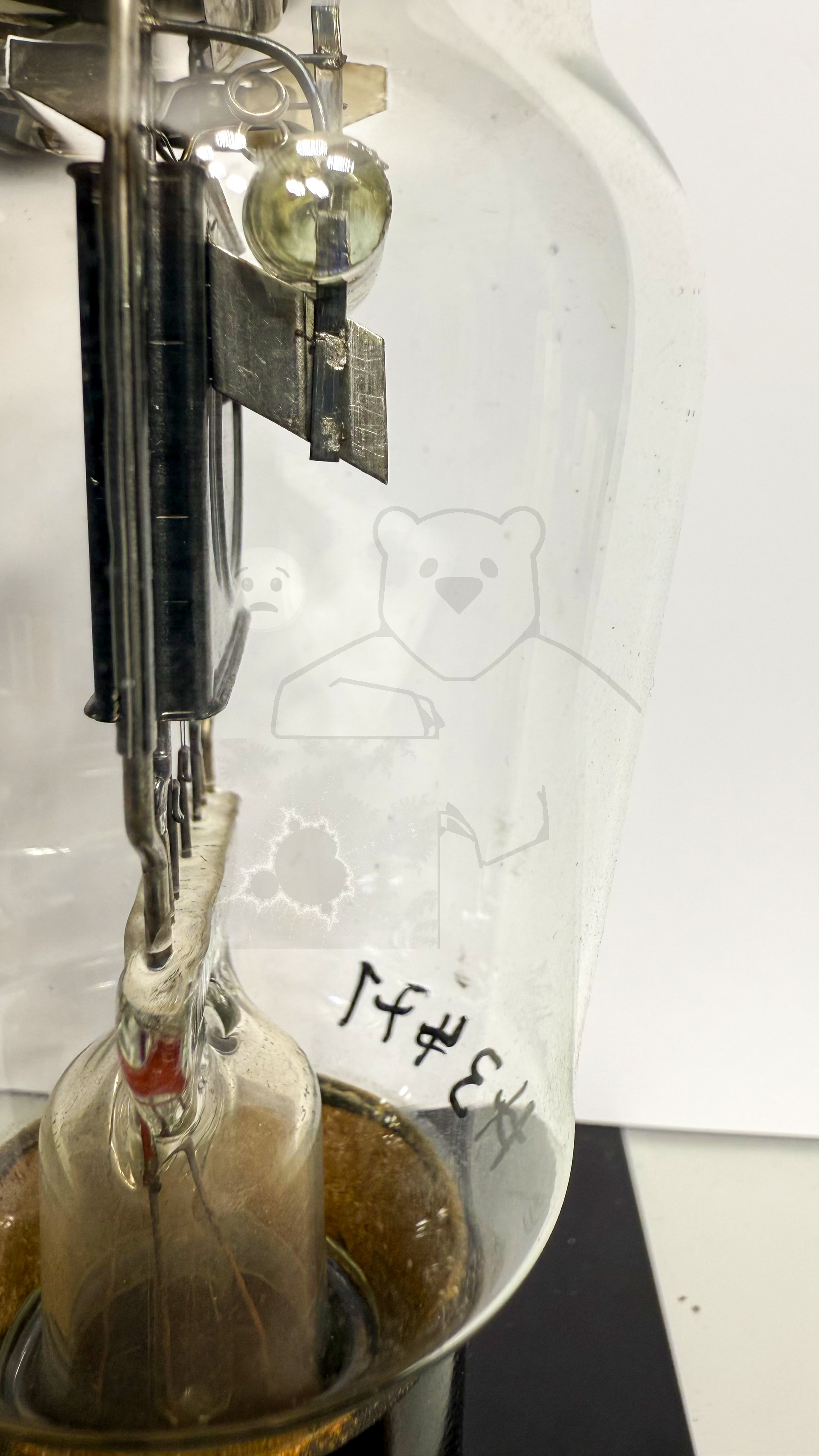

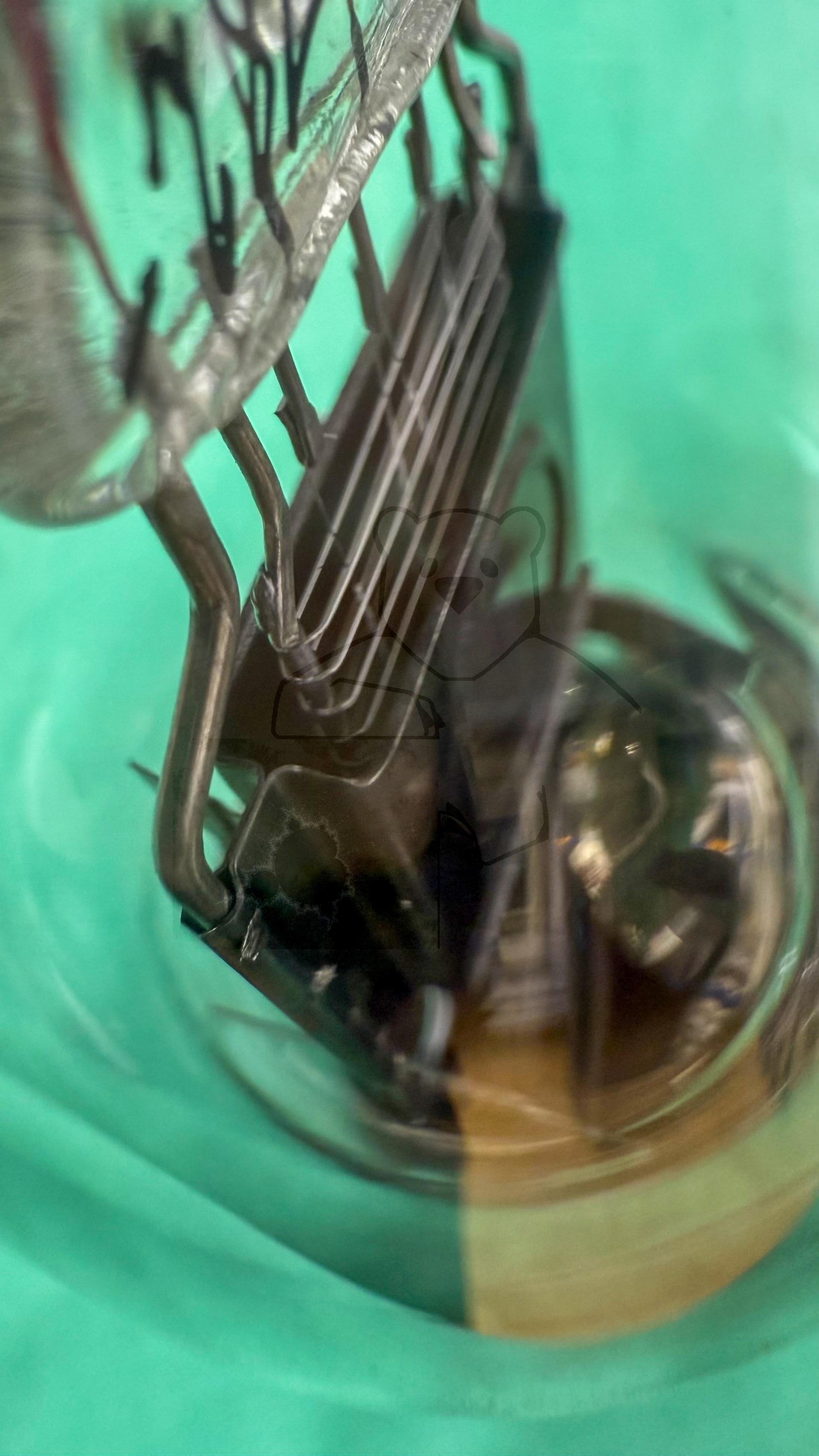

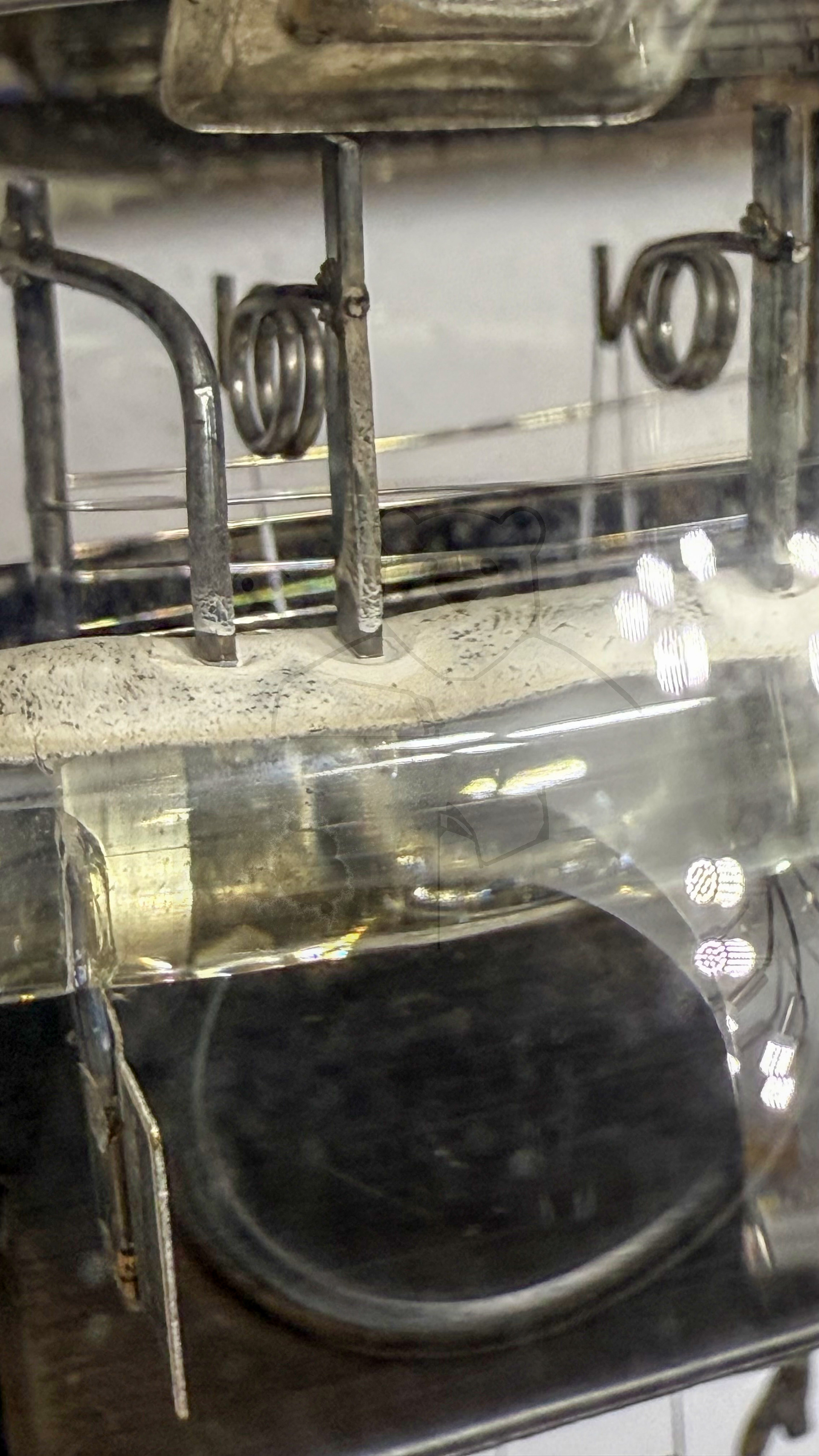

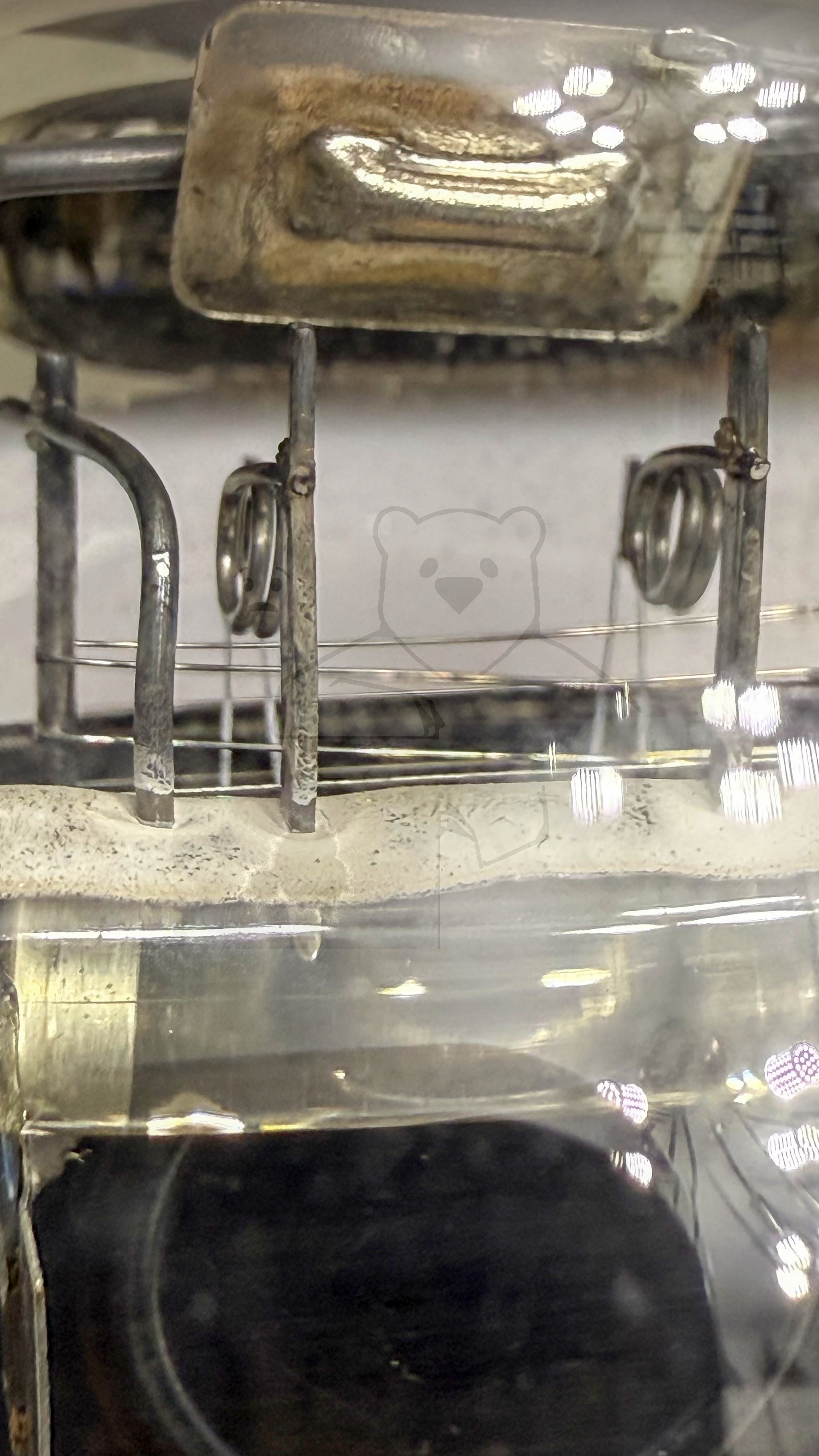

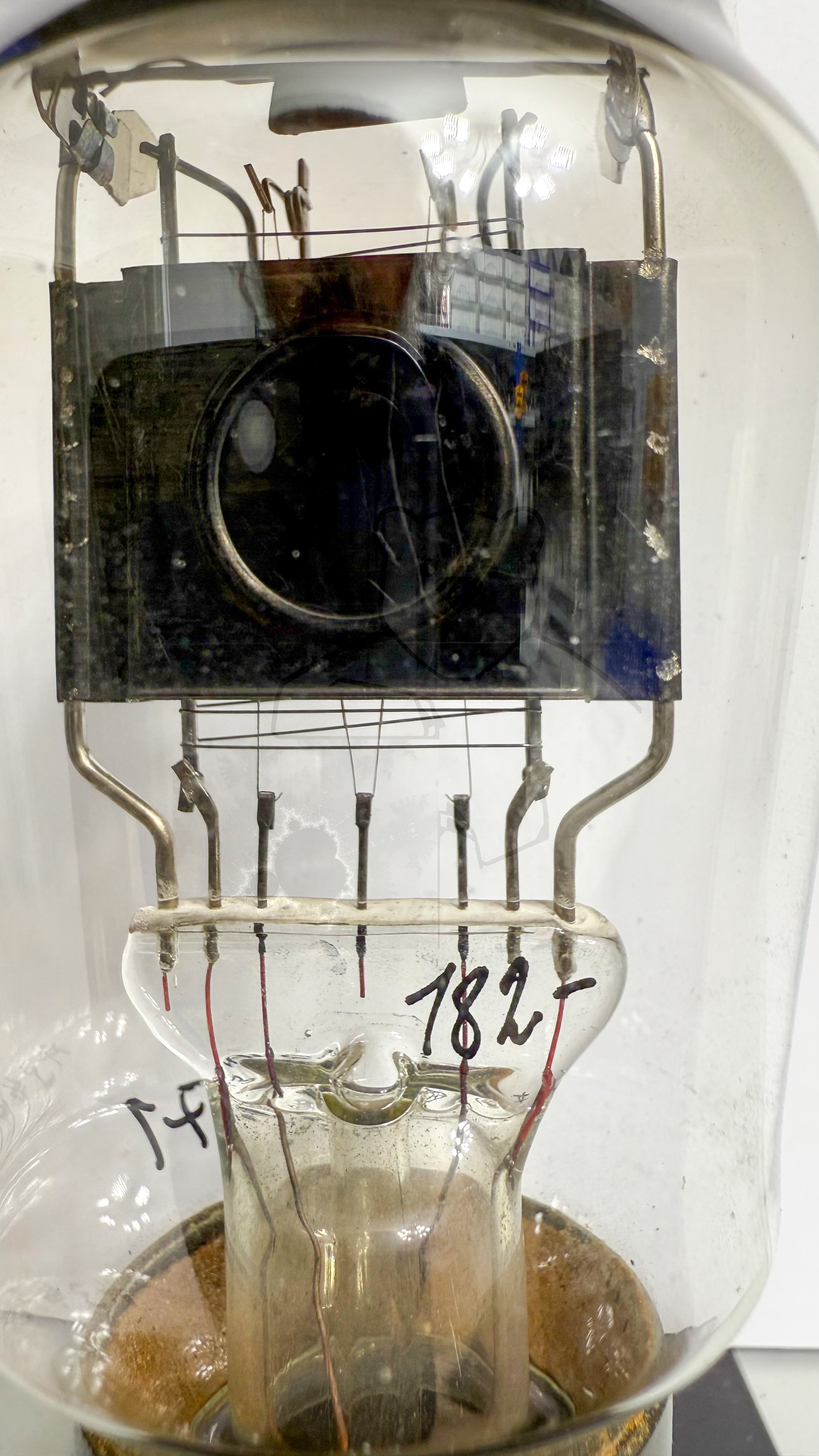

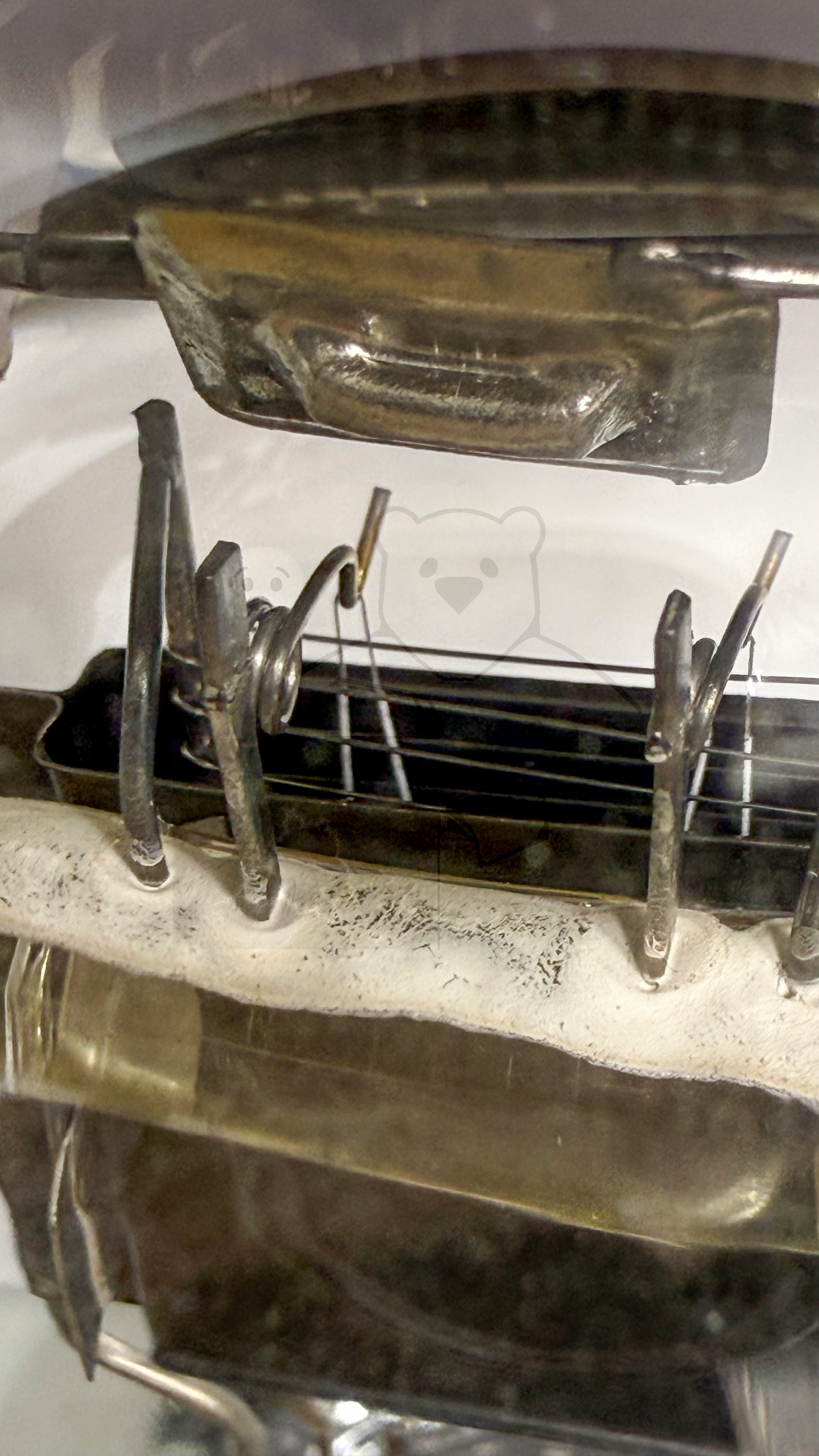

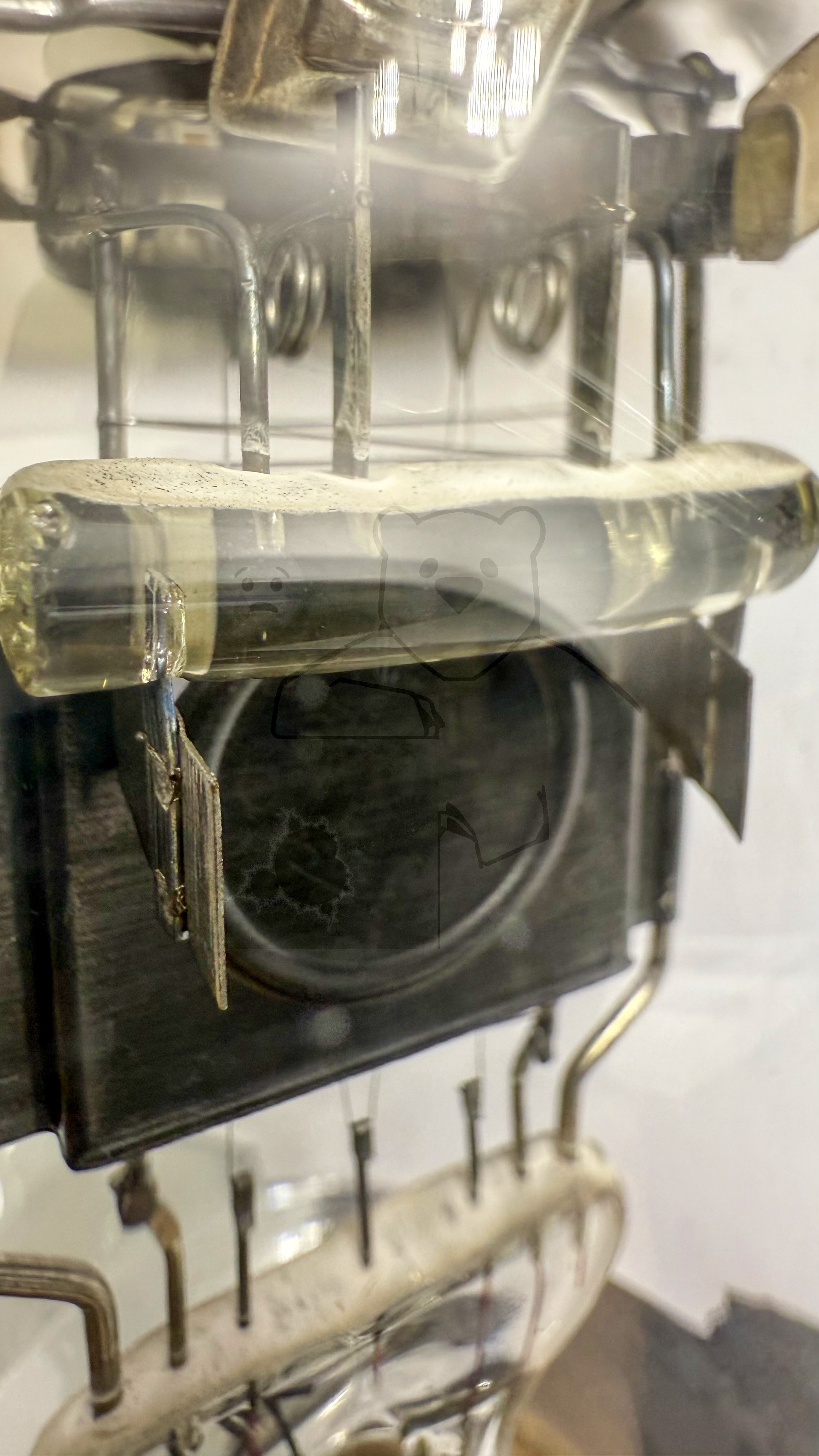

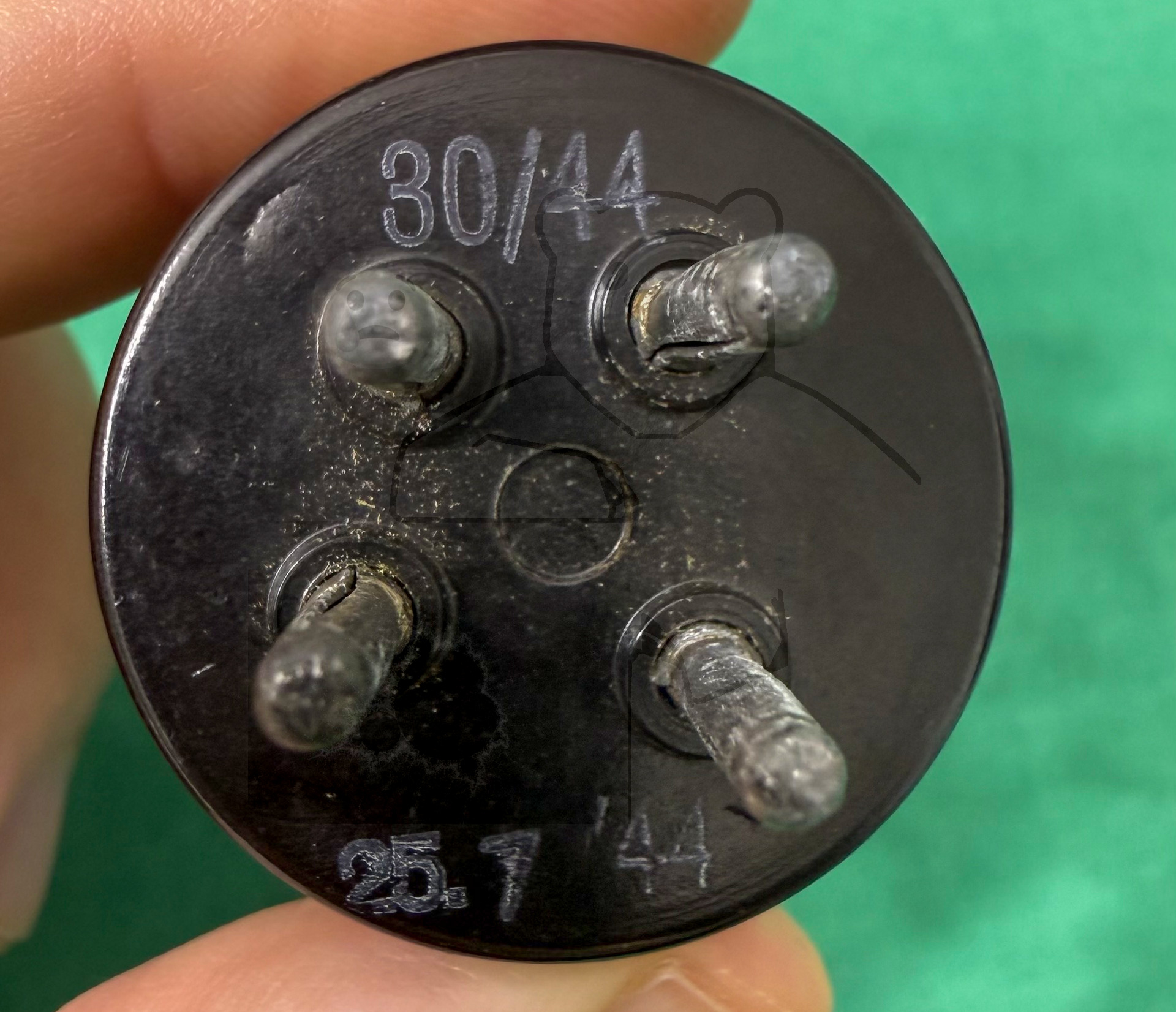

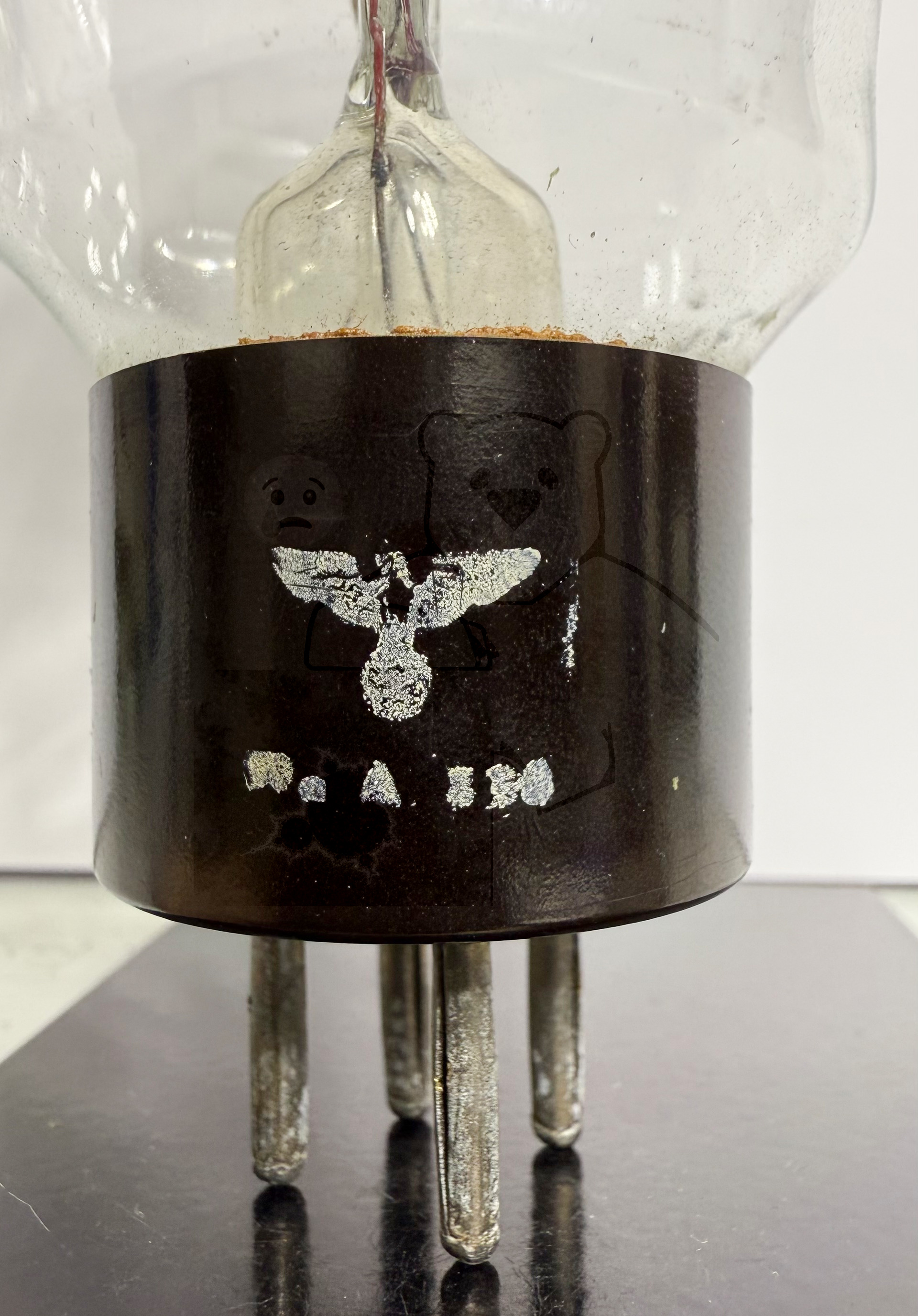

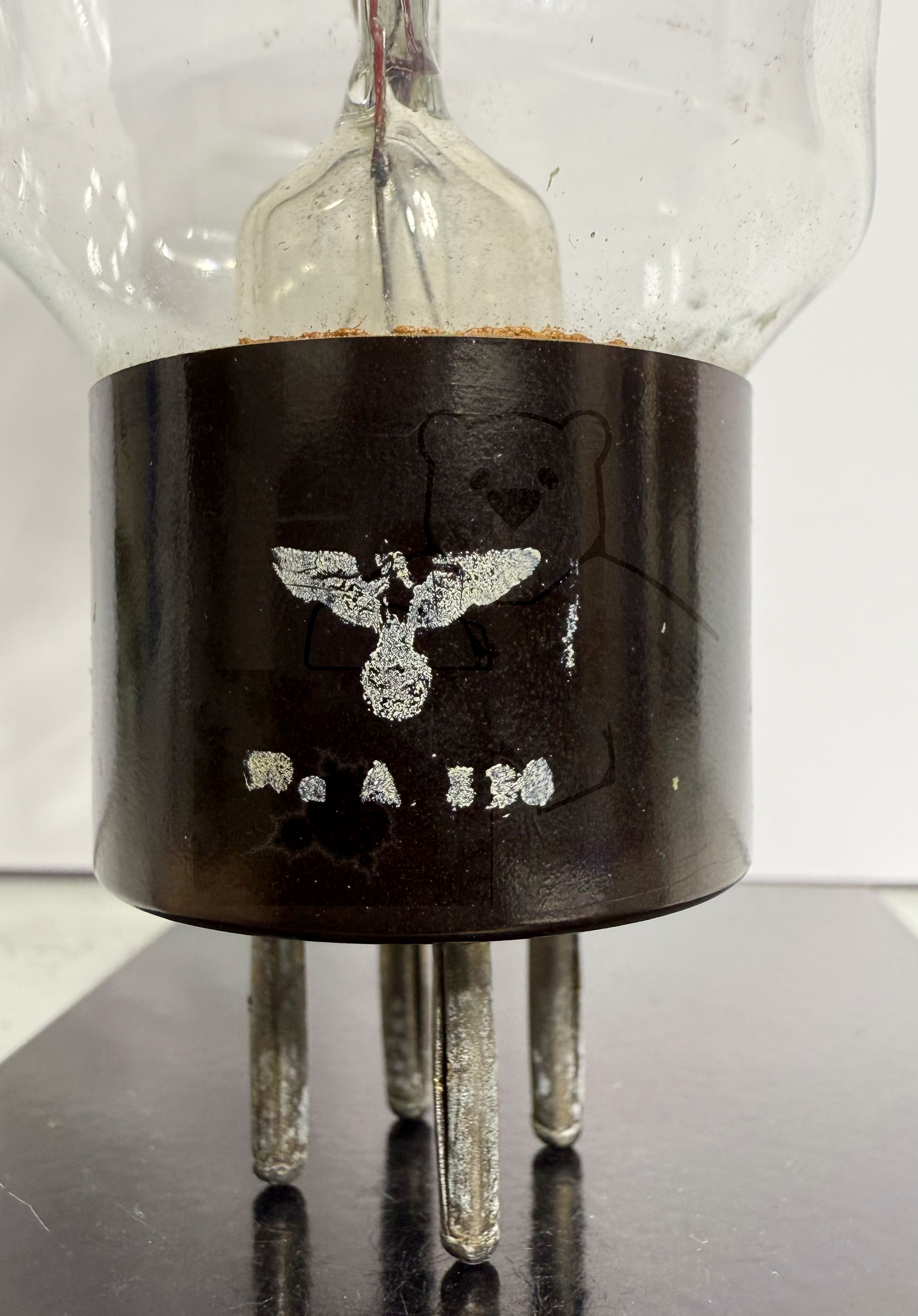

Röhren mit Sockel	→ Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol.
Zusätzliche Informationen
Letzte Änderung	03.06.2018 08:33:18

🔎 Beschreibung der Systeme für die Röhre: RE604

	System 1
Kathode	1
Gitter 1	4
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Endtriode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

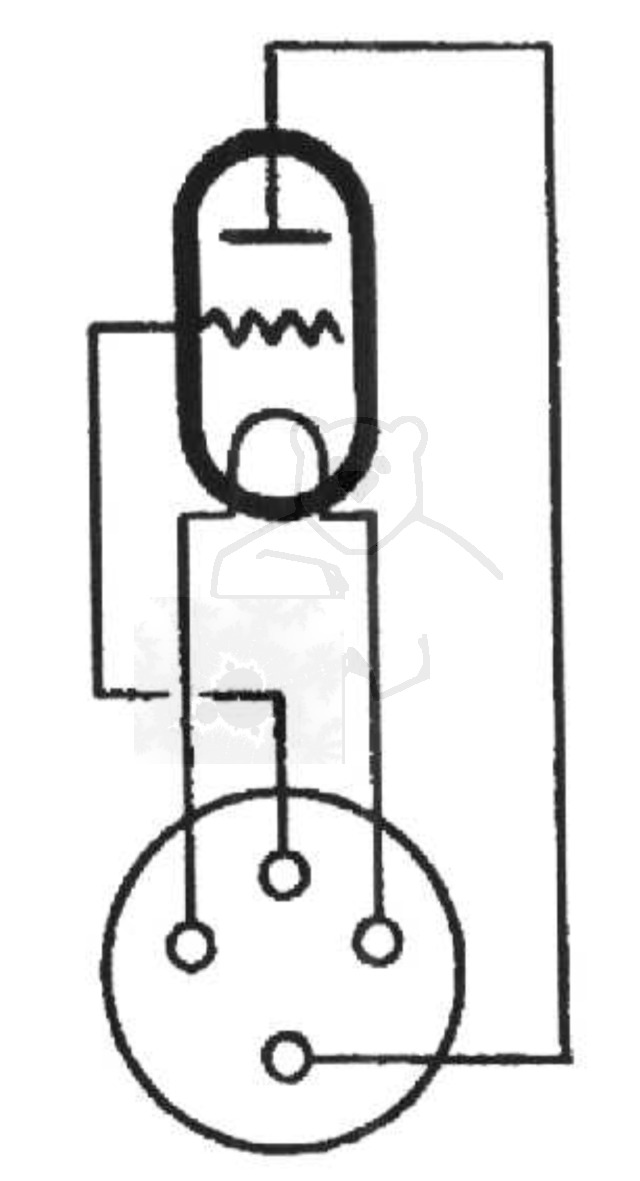

🔎 Sockelschaltung der RE604

Bildquelle: Telefunken Datenblatt

🔎 YouTube Video zu RE604

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/K-EJrViYwcg (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: RE604
Anwendung RE604 Telefunken Version 1.pdf (116 kB)
Datenblatt RE604 Telefunken [www.tubedata.info].pdf (171 kB)
Datenblatt RE604K Telefunken [www.tubedata.info].pdf (170 kB)
Pruefkarte RE604 - Neuberger RPM370 Roehrenmessgeraet.pdf (178 kB)
Pruefkarte RE604 LK460 L415 LK4112 P460 P415 D604 B403 E406N - Funke W19 Roehrenpruefer.pdf (153 kB)
