đ Beschreibung der Röhre: AD1/400 Inventarnummer: 06916
| Name | â AD1/400 đș Mit Video |
| Vergleichsname | |
| Hersteller | â Loewe Radio |
| Heizspannung (Volt) | 4 |
| Heizstrom (AmpĂšre) | 0,95 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: Aussenkontakt, 8pol. â Liste aller Röhren mit: Aussenkontakt, 8pol. |
| Informationen Röhrentyp | Diese Variante der â AD1 ist fĂŒr max. 400 Volt Anodenspannung spezifiziert. |
| Informationen | |
| Kenn Nummer | 5548 |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | L16 |
đ Beschreibung der Systeme fĂŒr die Röhre: AD1/400
| System 1 | |
| Kathode | 2 |
| Gitter 1 | 6 |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 8 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 3 |
| Abschirmung | |
| Funktion | â Endtriode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der AD1/400
Bildquelle: Telefunken Datenblatt
đ YouTube Video zu AD1/400
Hinweis: An dieser Stelle war ursprĂŒnglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie mĂŒssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
âïž https://youtu.be/l06xBn4Vm6Y (Durch Anklicken verlassen Sie diese Webseite!)
đ DatenblĂ€tter zur Röhre: AD1/400
Anwendung AD1 Philips [www.tubedata.info].pdf (138 kB)
Anwendung AD1 Telefunken.pdf (127 kB)
Anwendung AD1-350.pdf (1272 kB)
Datenblatt AD1 Philips Radio [www.tubedata.info].pdf (1025 kB)
Datenblatt AD1 Philips.pdf (59 kB)
Datenblatt AD1 Telefunken [www.tubedata.info].pdf (184 kB)
Datenblatt AD1N Tesla [www.tubedata.info].pdf (567 kB)
Pruefkarte AD1 - Neuberger RPM370 Roehrenmessgeraet.pdf (189 kB)
Pruefkarte AD1 AD1-350 AD1-375 4683 - Funke W19 Roehrenpruefer.pdf (157 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: AD1/400

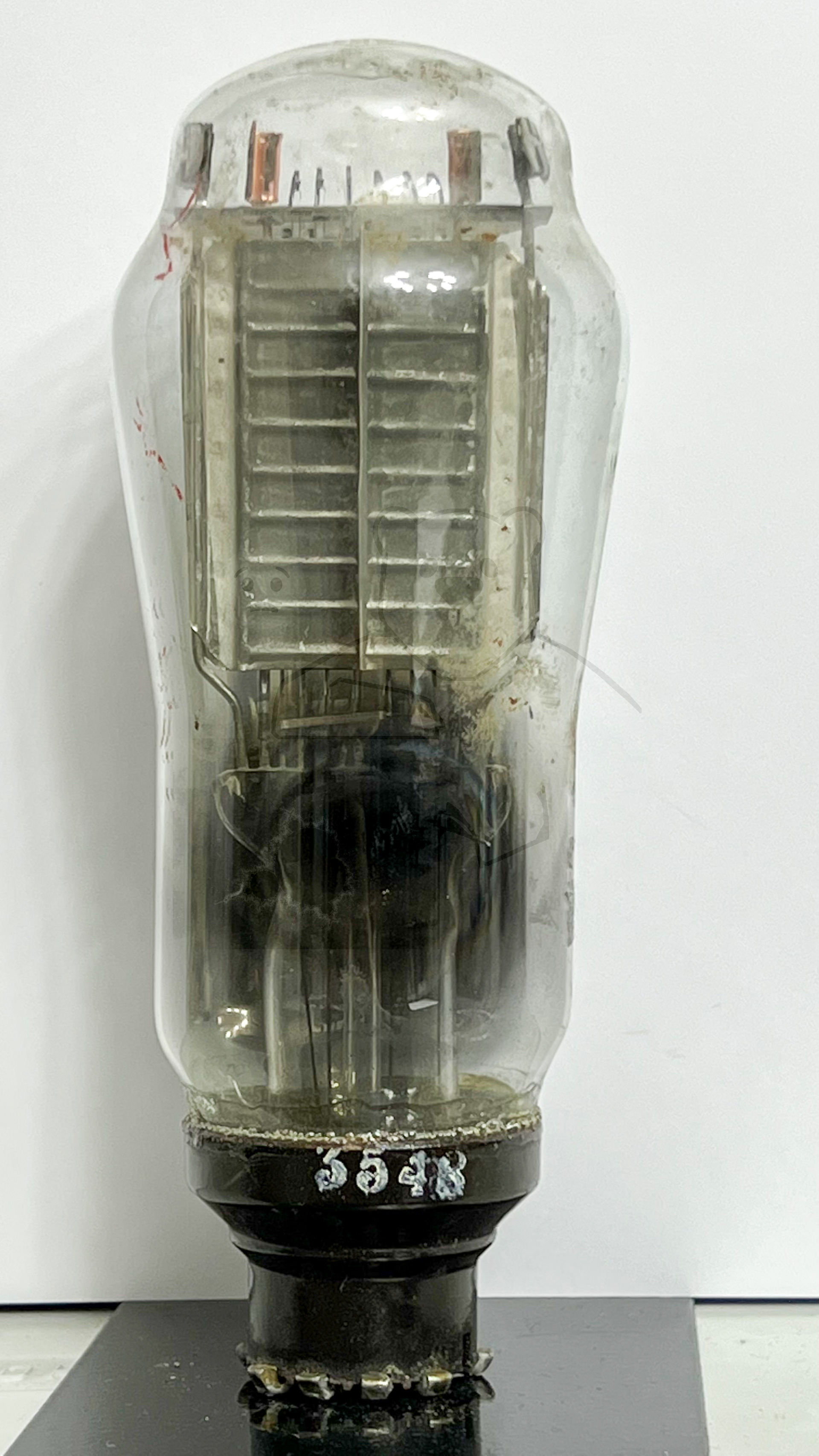

Röhre AD1-400 #6916 Bild 1
Röhre AD1-400 #6916 Bild 2

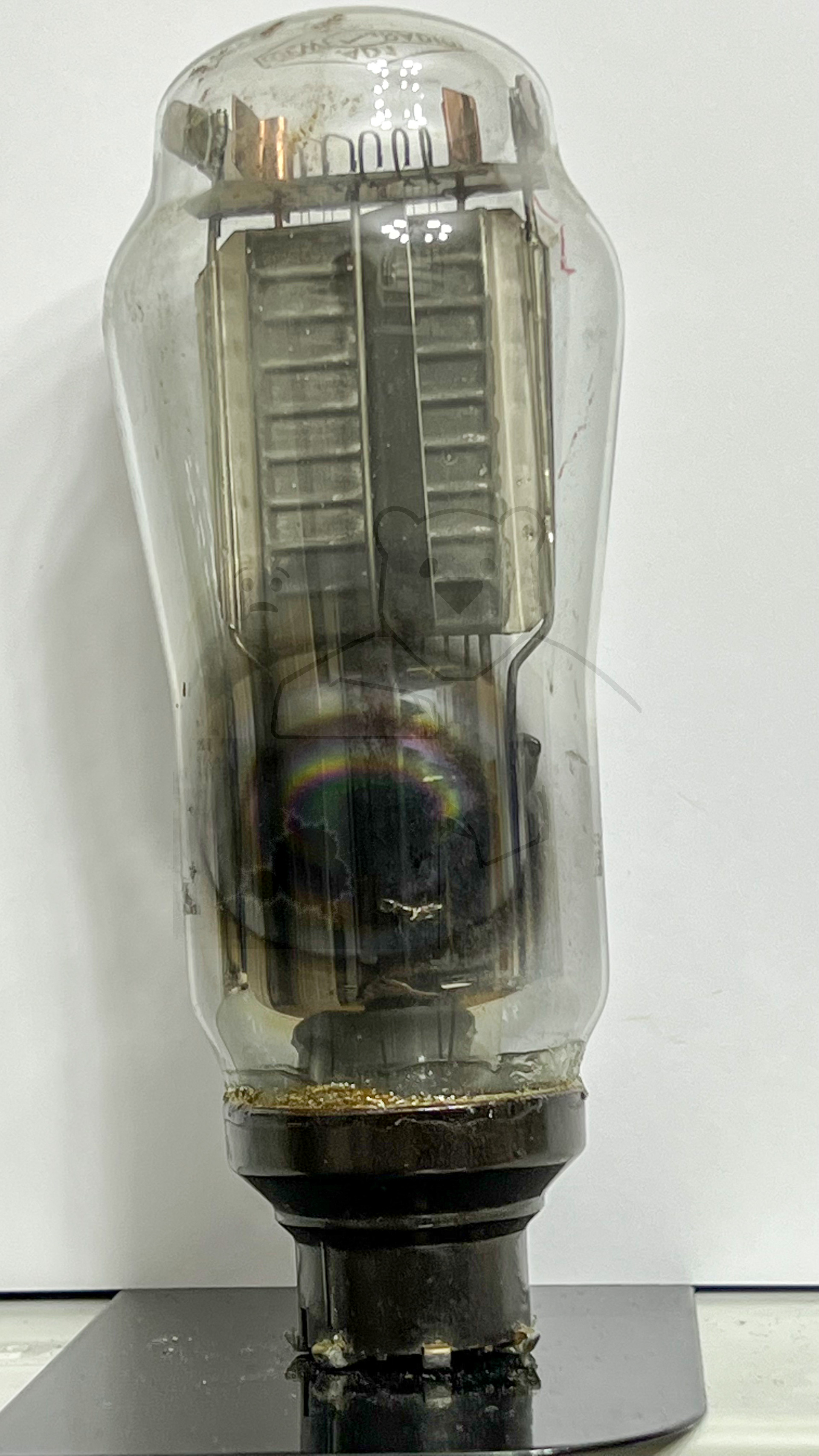

Röhre AD1-400 #6916 Bild 3
Röhre AD1-400 #6916 Typenbezeichnung
