đ Beschreibung der Röhre: EL11 Inventarnummer: 06811
| Name | â EL11 đș Mit Video |
| Vergleichsname | 6E102 AV1037 â EL11E |
| Hersteller | â Telefunken |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,9 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Stahlroehre, 8pol. â Liste aller Röhren mit: Stahlroehre, 8pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Versiegelte Originalverpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | L3 |
đ Beschreibung der Systeme fĂŒr die Röhre: EL11
| System 1 | |
| Kathode | 6 |
| Gitter 1 | 5 |
| Gitter 2 | 4 |
| Gitter 3 | 6 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 3 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 8 |
| Abschirmung | |
| Funktion | â Endpentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

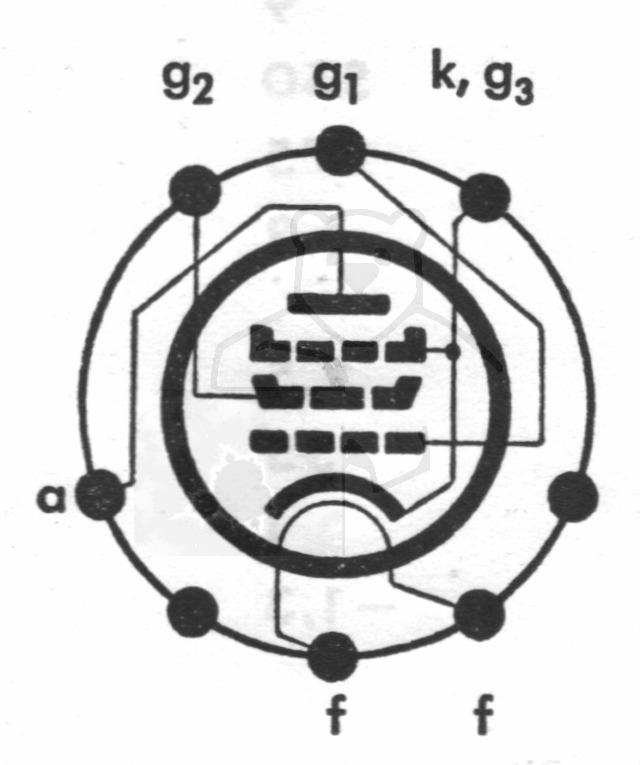

đ Sockelschaltung der EL11
Bildquelle: Telefunken Datenblatt
đ YouTube Video zu EL11
Hinweis: An dieser Stelle war ursprĂŒnglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie mĂŒssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
âïž https://youtu.be/rkNc702fifo (Durch Anklicken verlassen Sie diese Webseite!)
đ DatenblĂ€tter zur Röhre: EL11
Anwendung EL11.pdf (128 kB)
Datenblatt EL11 Philips.pdf (34 kB)
Datenblatt EL11 RFT.pdf (105 kB)
Datenblatt EL11 Telefunken Handbuch der Rundfunk Röhren Band 2.pdf (2967 kB)
Pruefkarte EL11 - Funke W19 Roehrenpruefer.pdf (158 kB)
Pruefkarte EL11 - Neuberger RPM370 Roehrenmessgeraet.pdf (195 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: EL11

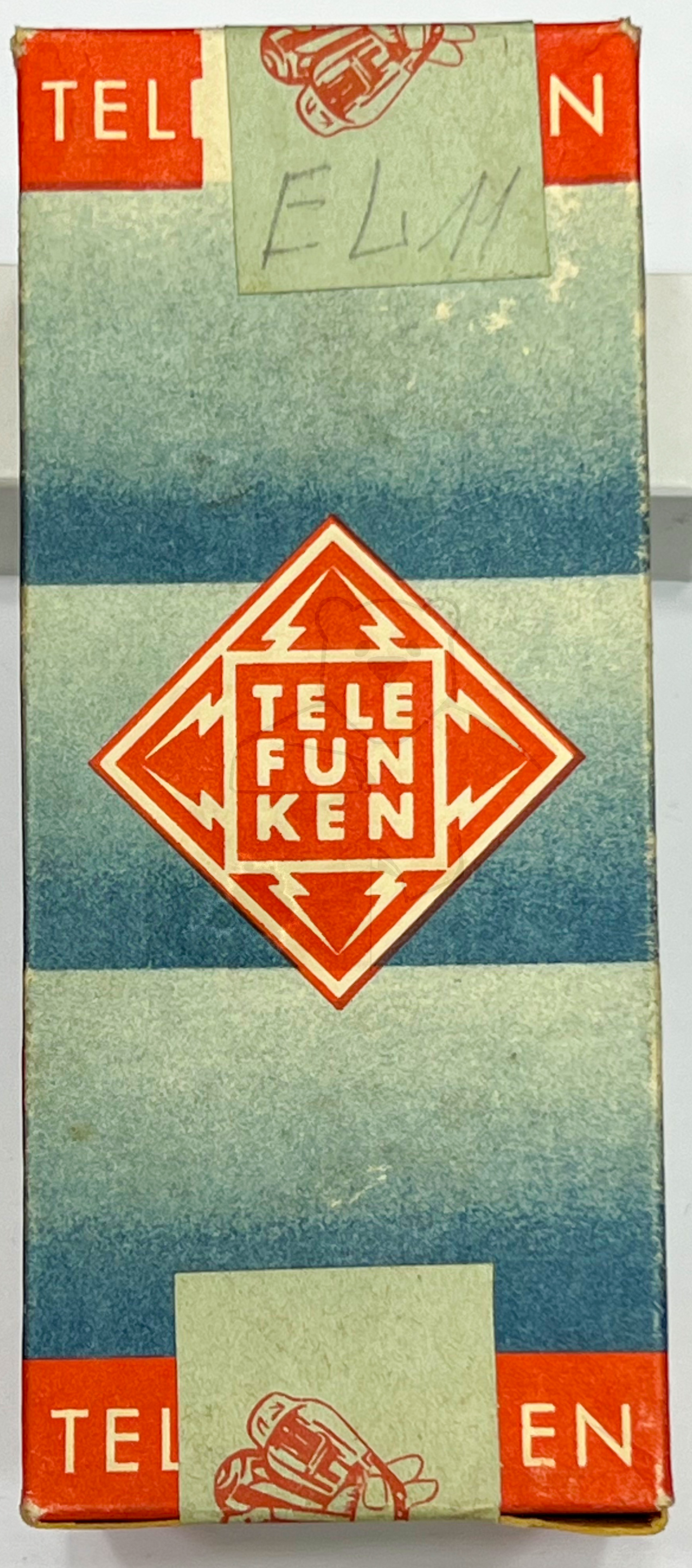

Röhre EL11 #6811 Verpackung Bild 1

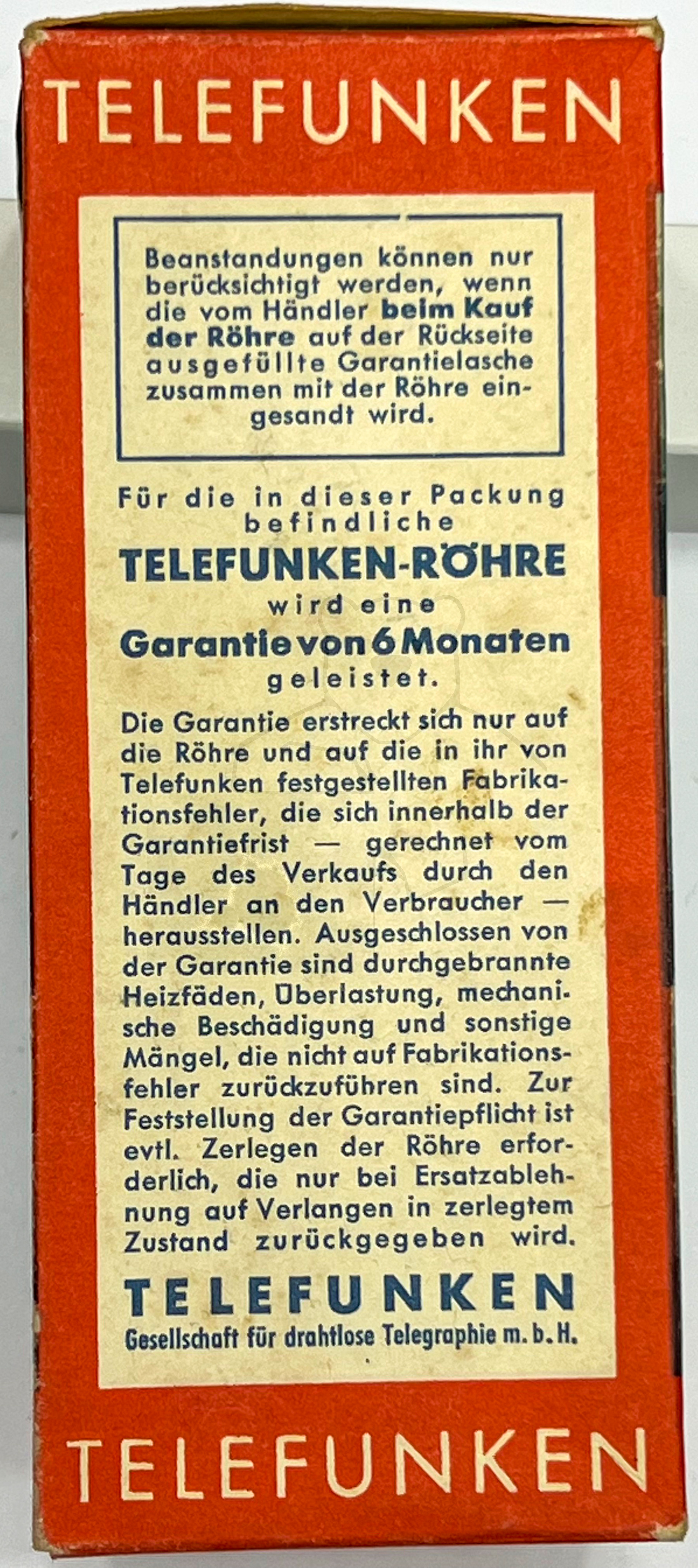

Röhre EL11 #6811 Verpackung Bild 2

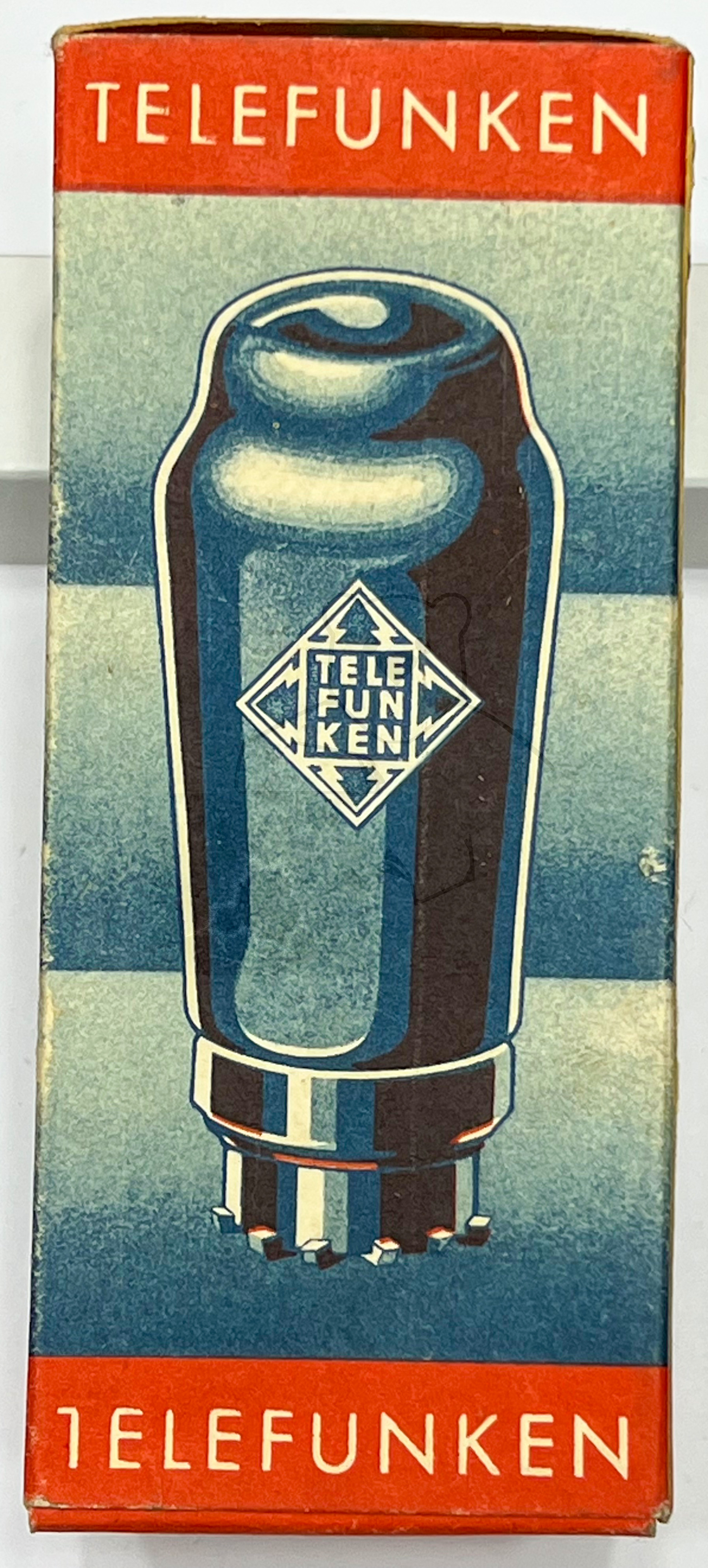

Röhre EL11 #6811 Verpackung Bild 3

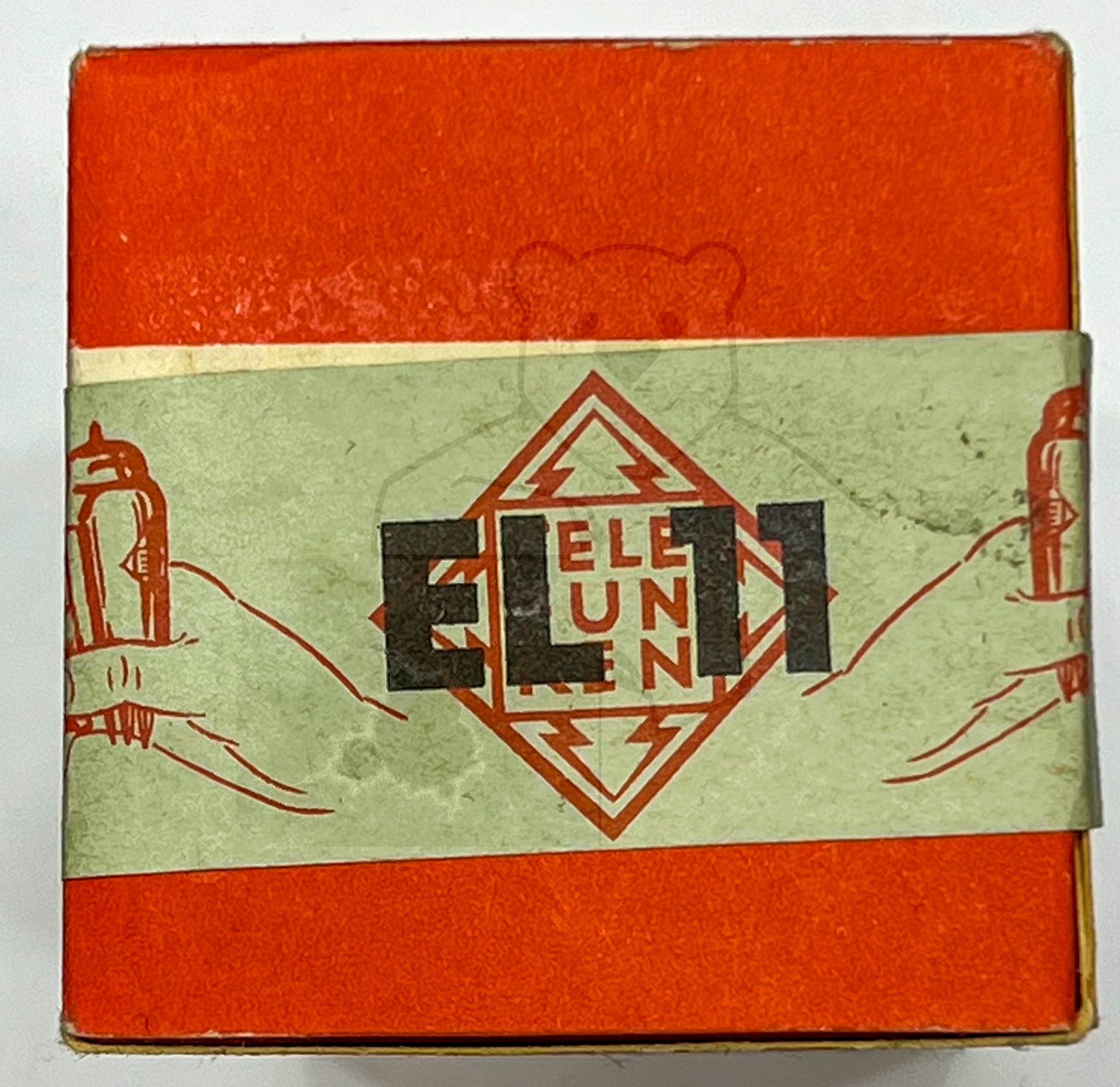

Röhre EL11 #6811 Verpackung Bild 4
