đ Beschreibung der Röhre: DAC21 Inventarnummer: 06687
| Name | â DAC21 |
| Vergleichsname | |
| Hersteller | â Valvo |
| Heizspannung (Volt) | 1,4 |
| Heizstrom (AmpĂšre) | 0,025 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: Oktal, 8pol. â Liste aller Röhren mit: Oktal, 8pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | U2 |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | Kriegsmarine, BAL 1661, 01 43 Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft. |
| Letzte Ănderung | |
| Lager | S111a |
đ Beschreibung der Systeme fĂŒr die Röhre: DAC21
| System 1 | System 2 | |
| Kathode | 1 | 1 |
| Gitter 1 | Kappe | |
| Gitter 2 | ||
| Gitter 3 | ||
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 6 | 3 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 1, 8 | 1, 8 |
| Abschirmung | 1 | 1 |
| Funktion | â Demodulator |
â Niederfrequenzverstaerker, Triode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der DAC21
Bildquelle: Philips Datenblatt
đ DatenblĂ€tter zur Röhre: DAC21
Anwendung DAC21 Version 1.pdf (183 kB)
Anwendung DAC21 Version 2 [www.tubedata.info].pdf (289 kB)
Anwendung DAC21 Version 3 [www.tubedata.info].pdf (323 kB)
Datenblatt DAC21 Philips.pdf (74 kB)
Pruefkarte DAC21 DAC31 - Karte 1 - Funke W19 Roehrenpruefer.pdf (159 kB)
Pruefkarte DAC21 DAC31 - Karte 2 - Funke W19 Roehrenpruefer.pdf (179 kB)
Pruefkarte DAC21 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (193 kB)
Pruefkarte DAC21 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (237 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: DAC21

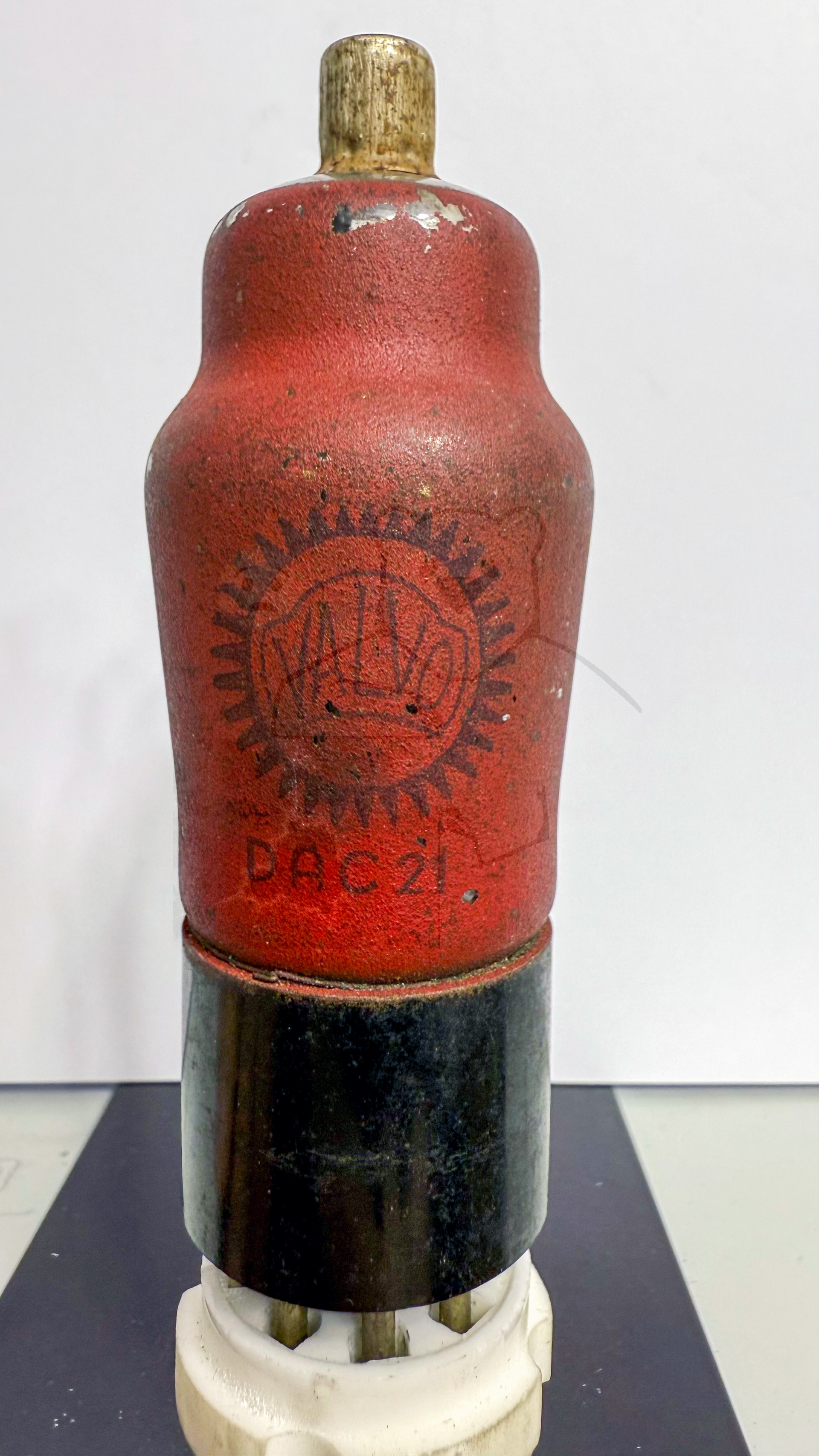

Röhre DAC21 #6687 Bild 1

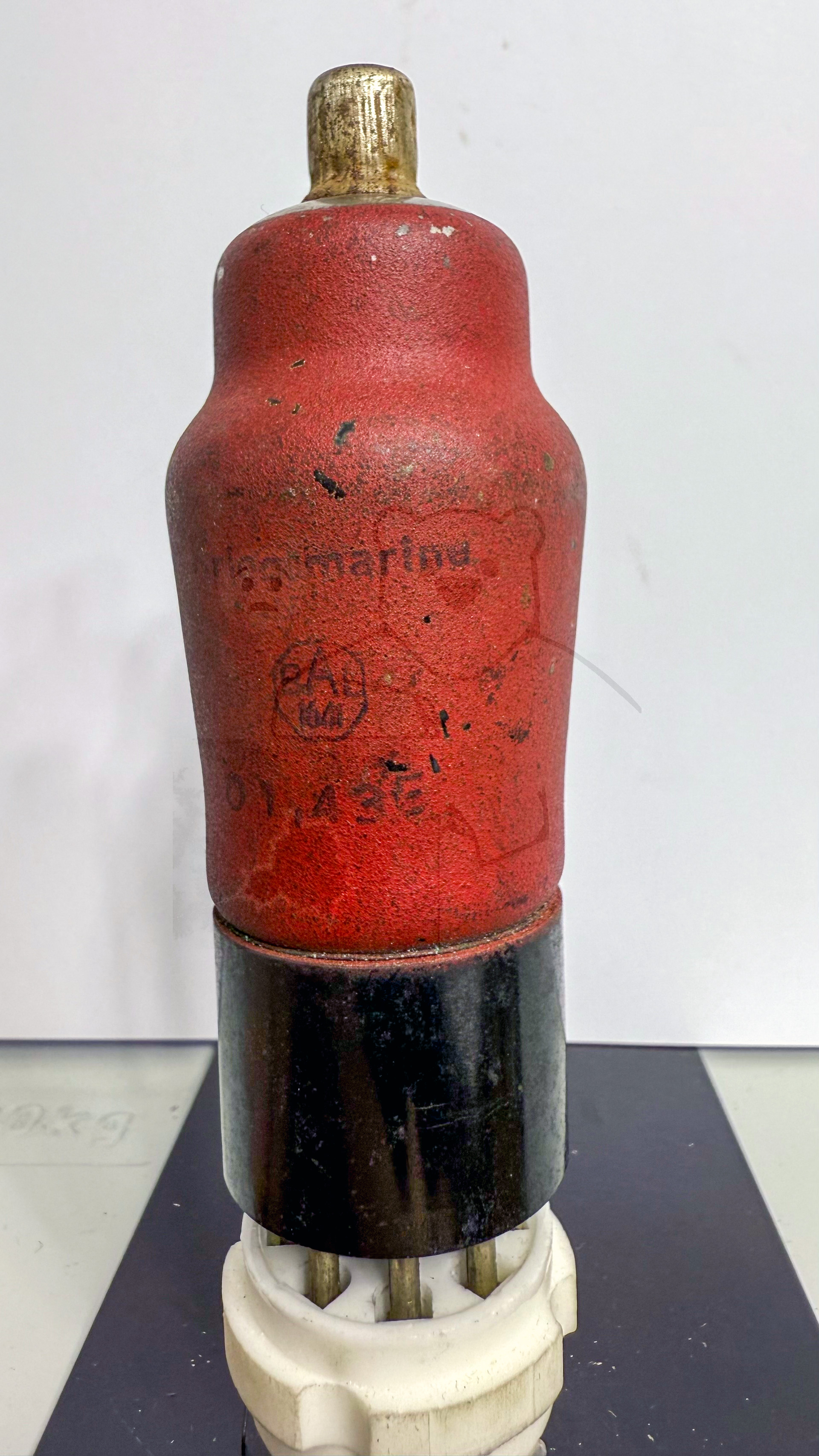

Röhre DAC21 #6687 Bild 2

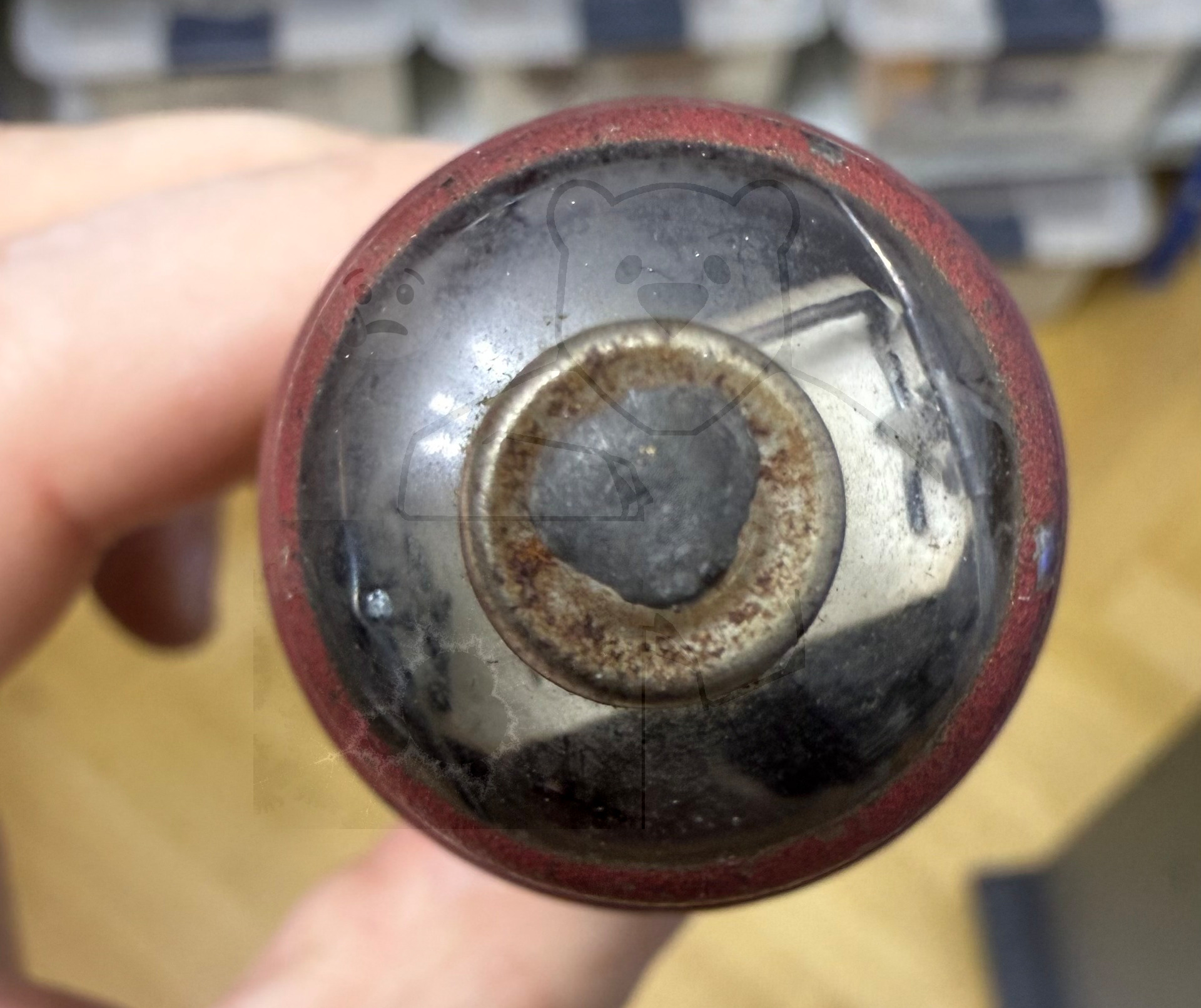

Röhre DAC21 #6687 Bild 3

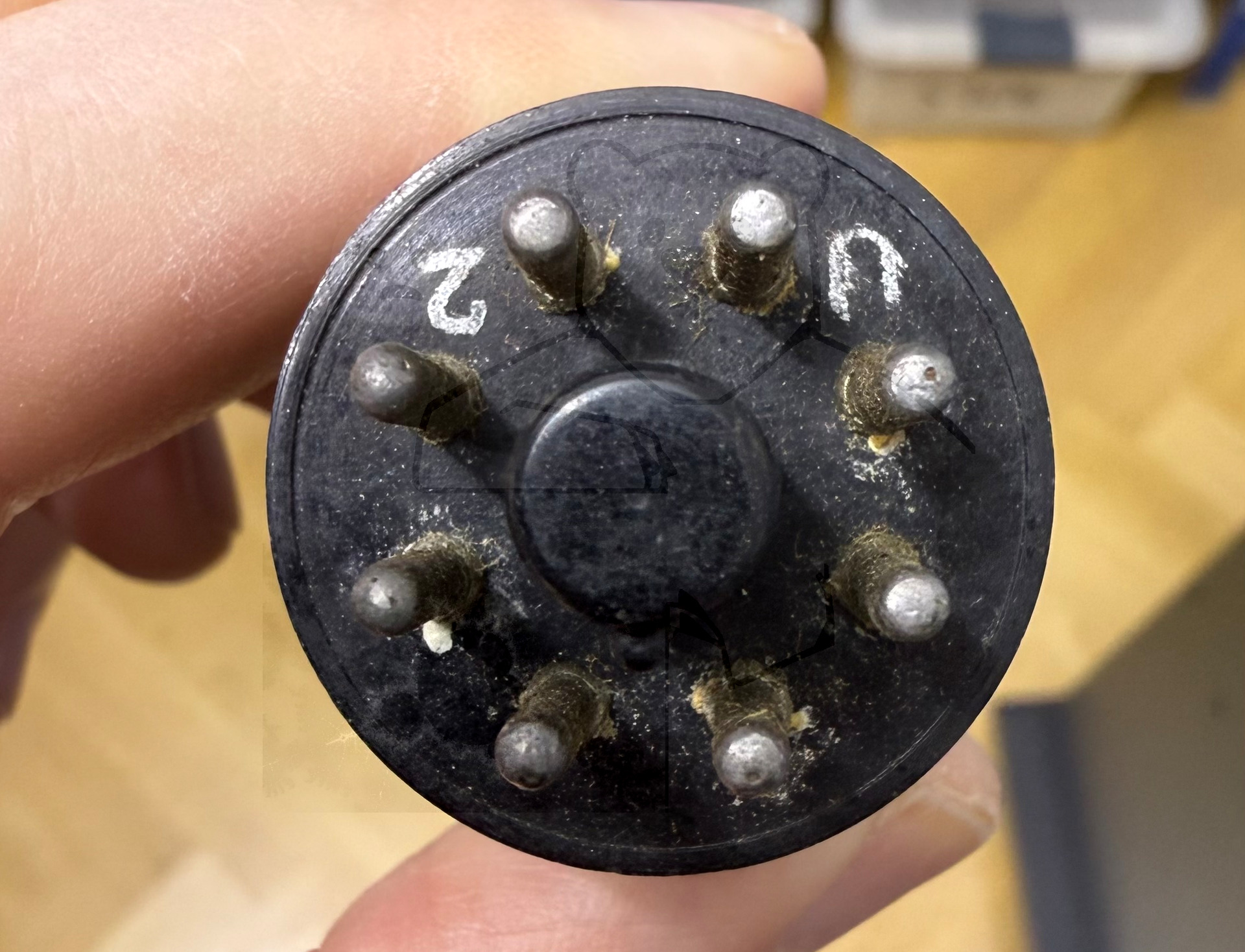

Röhre DAC21 #6687 Bild 4
