Daten und Bilder der Röhre: DAC21

🔎 Beschreibung der Röhre: DAC21

Name	DAC21
Vergleichsname
Heizspannung (Volt)	1,4
Heizstrom (Ampère)	0,025
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	08.06.2018 09:28:31

🔎 Beschreibung der Systeme für die Röhre: DAC21

	System 1	System 2
Kathode	1	1
Gitter 1		Kappe
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6	3
Anode 2
Leuchtschirm
Heizung	1, 8	1, 8
Abschirmung	1	1
Funktion	→ Demodulator	→ Niederfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

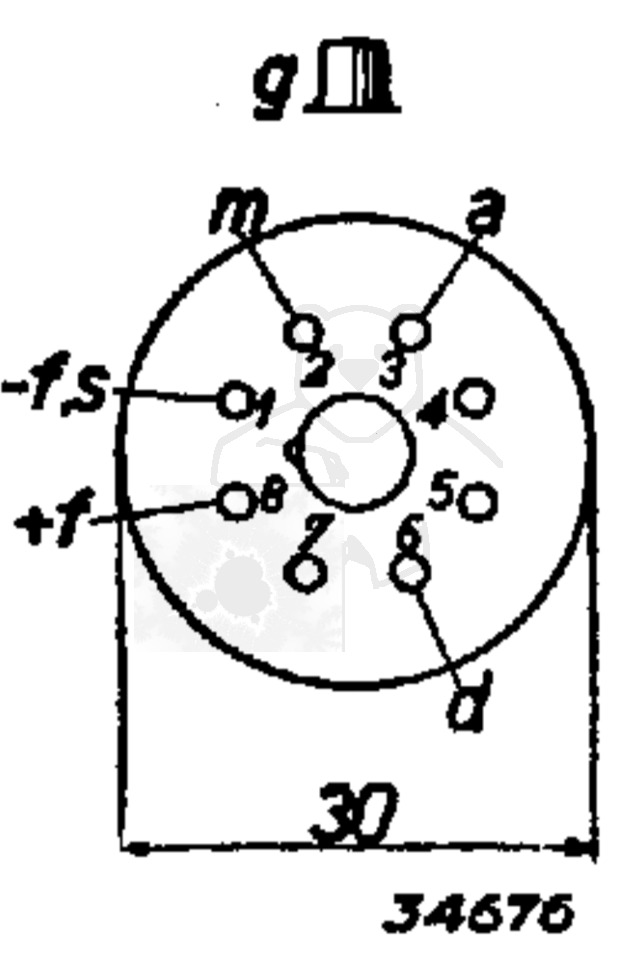

🔎 Sockelschaltung der DAC21

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: DAC21
Anwendung DAC21 Version 1.pdf (183 kB)
Anwendung DAC21 Version 2 [www.tubedata.info].pdf (289 kB)
Anwendung DAC21 Version 3 [www.tubedata.info].pdf (323 kB)
Datenblatt DAC21 Philips.pdf (74 kB)
Pruefkarte DAC21 DAC31 - Karte 1 - Funke W19 Roehrenpruefer.pdf (159 kB)
Pruefkarte DAC21 DAC31 - Karte 2 - Funke W19 Roehrenpruefer.pdf (179 kB)
Pruefkarte DAC21 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (193 kB)
Pruefkarte DAC21 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (237 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

🔎 Bilder der Röhre: DAC21

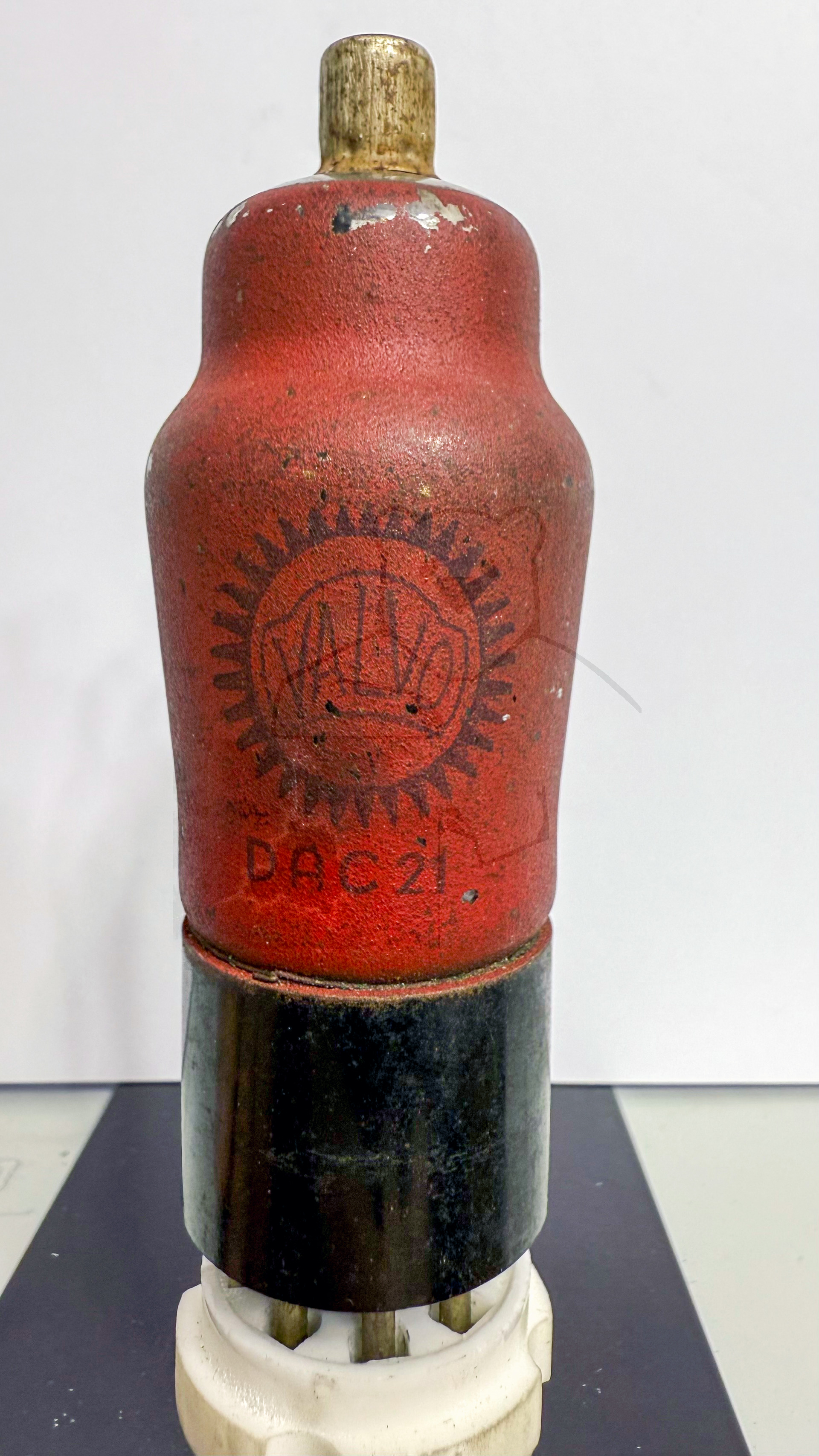

Röhre DAC21 #6687 Bild 1

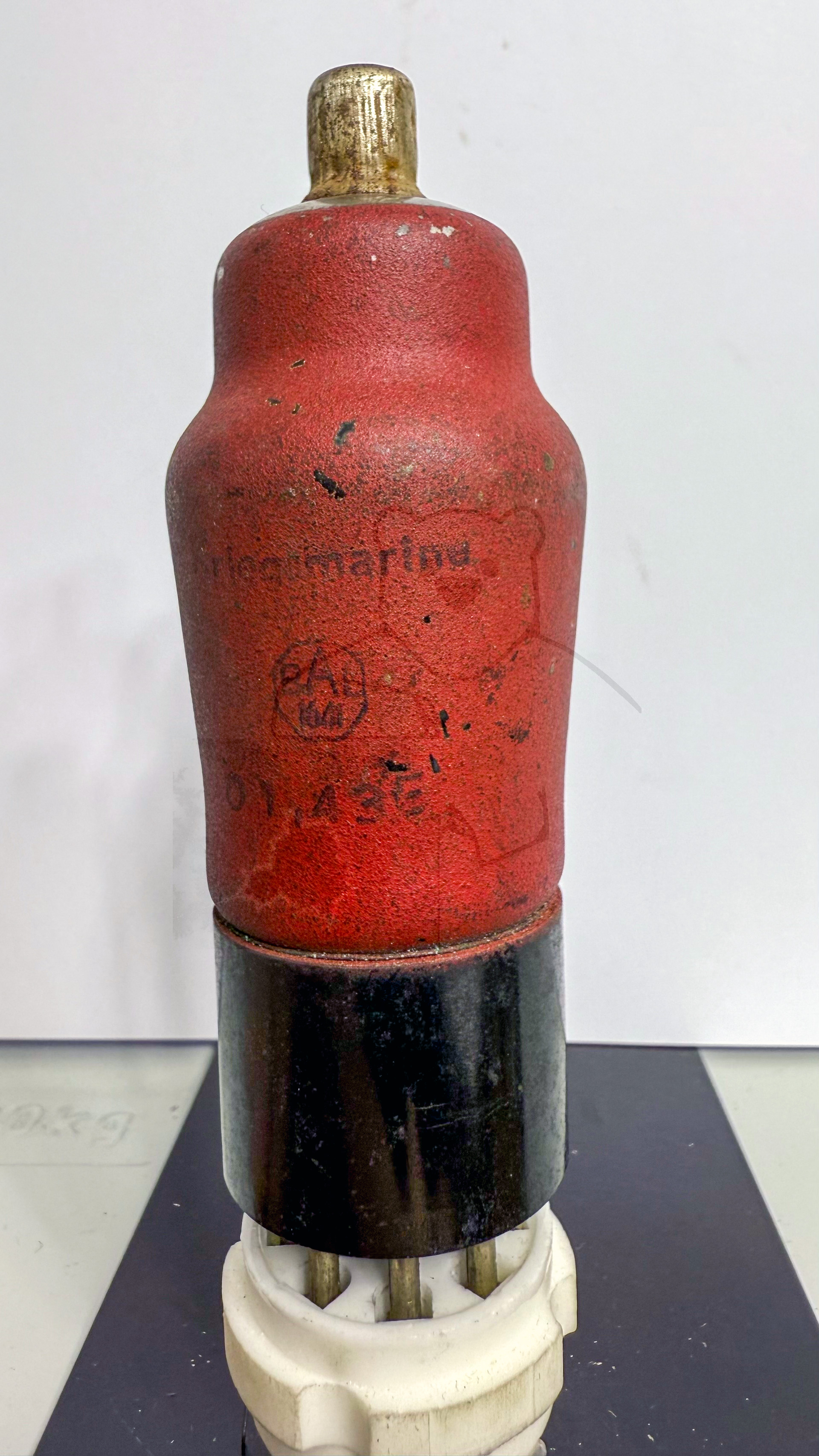

Röhre DAC21 #6687 Bild 2

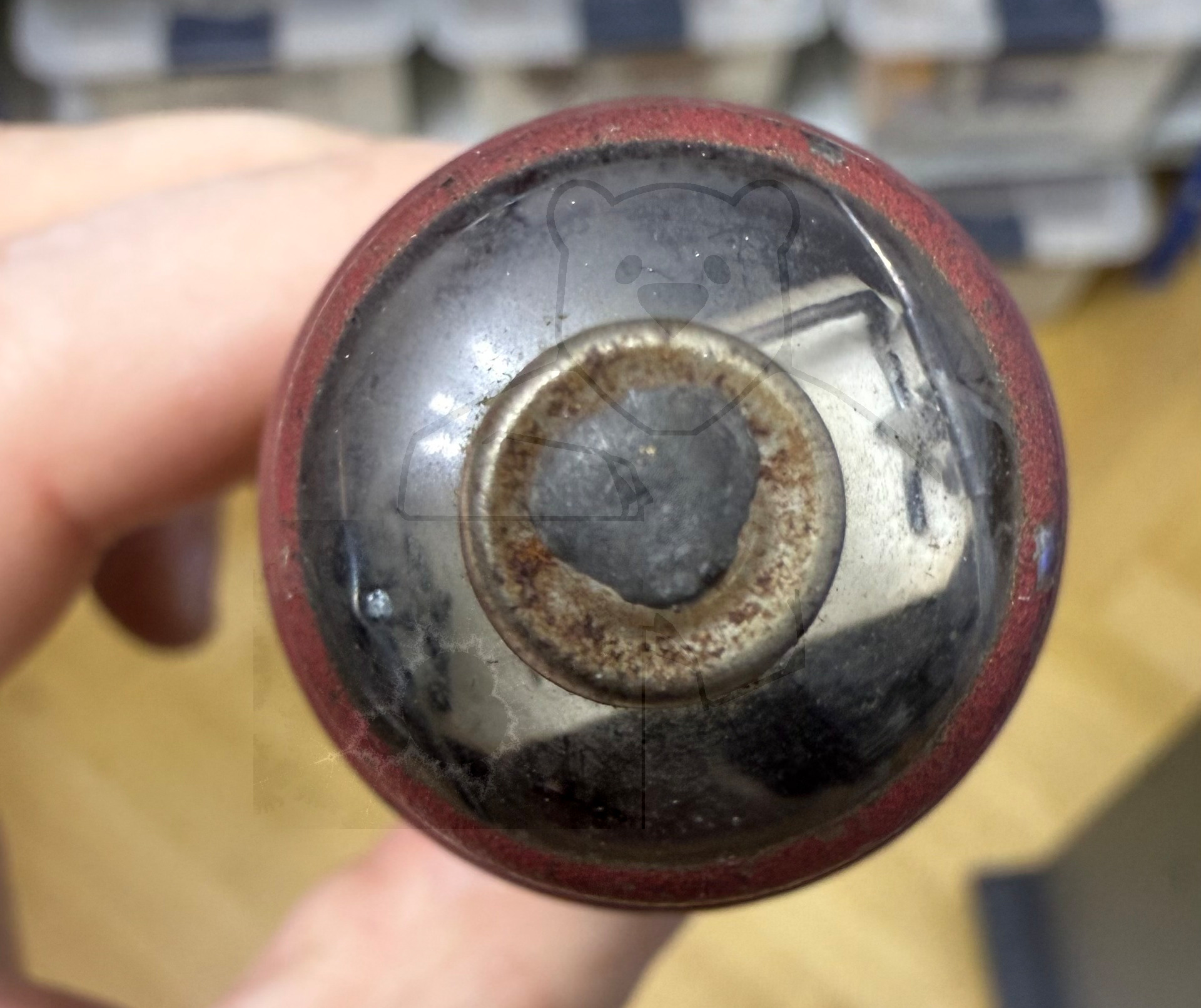

Röhre DAC21 #6687 Bild 3

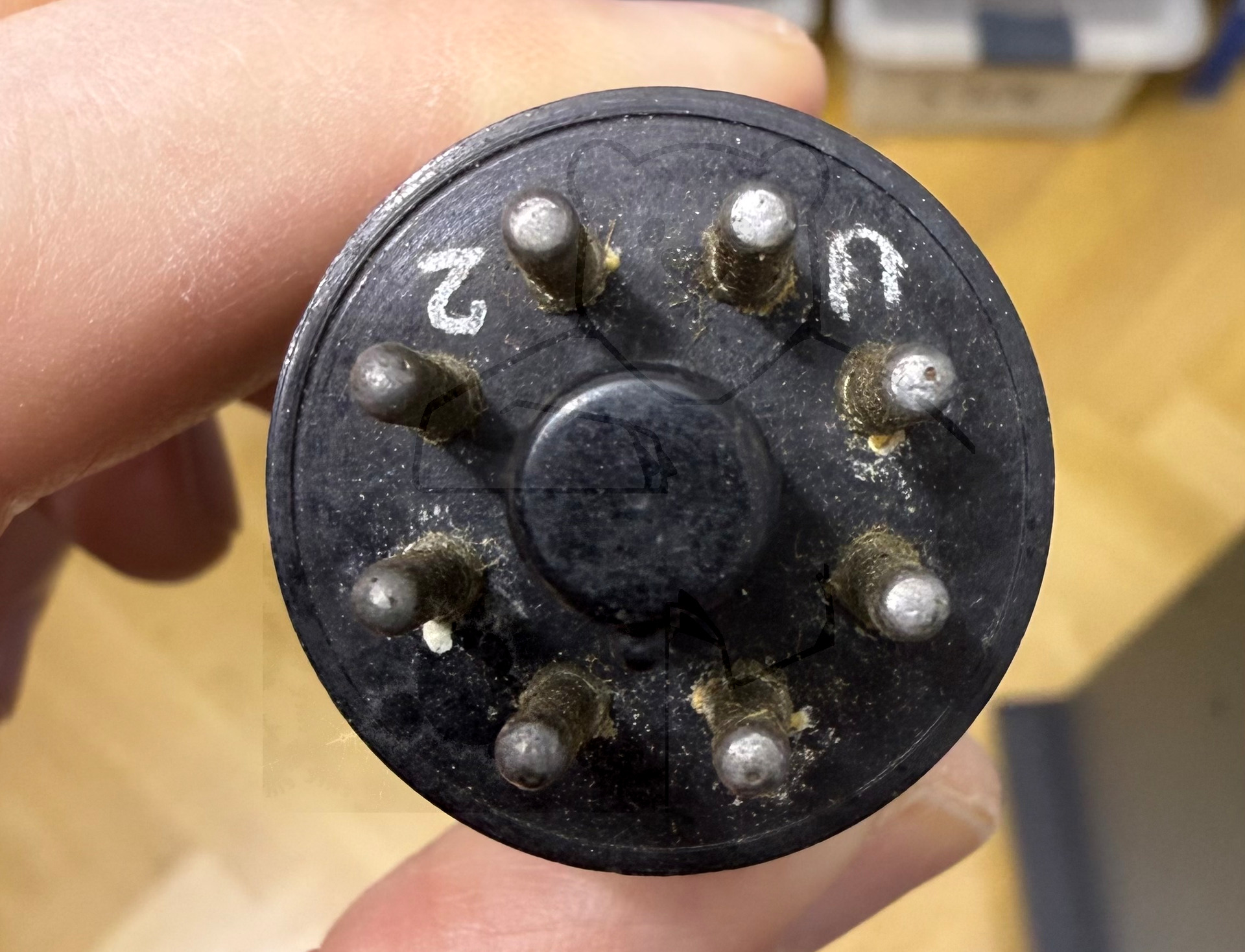

Röhre DAC21 #6687 Bild 4

🔎 Alle Röhren vom Typ DAC21 in der Sammlung

→ DAC21 Inventar: 06687 Hersteller: → Valvo
