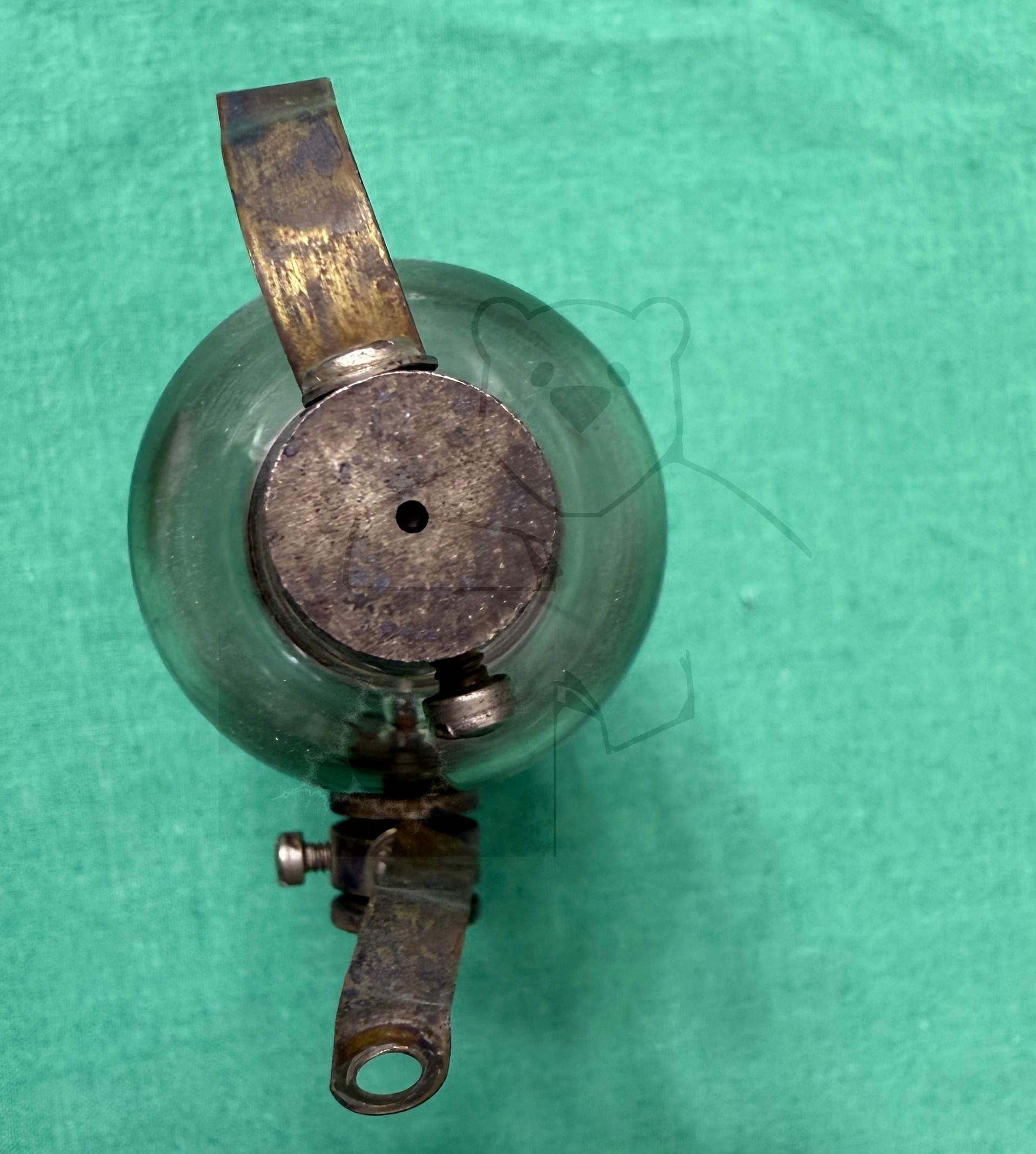

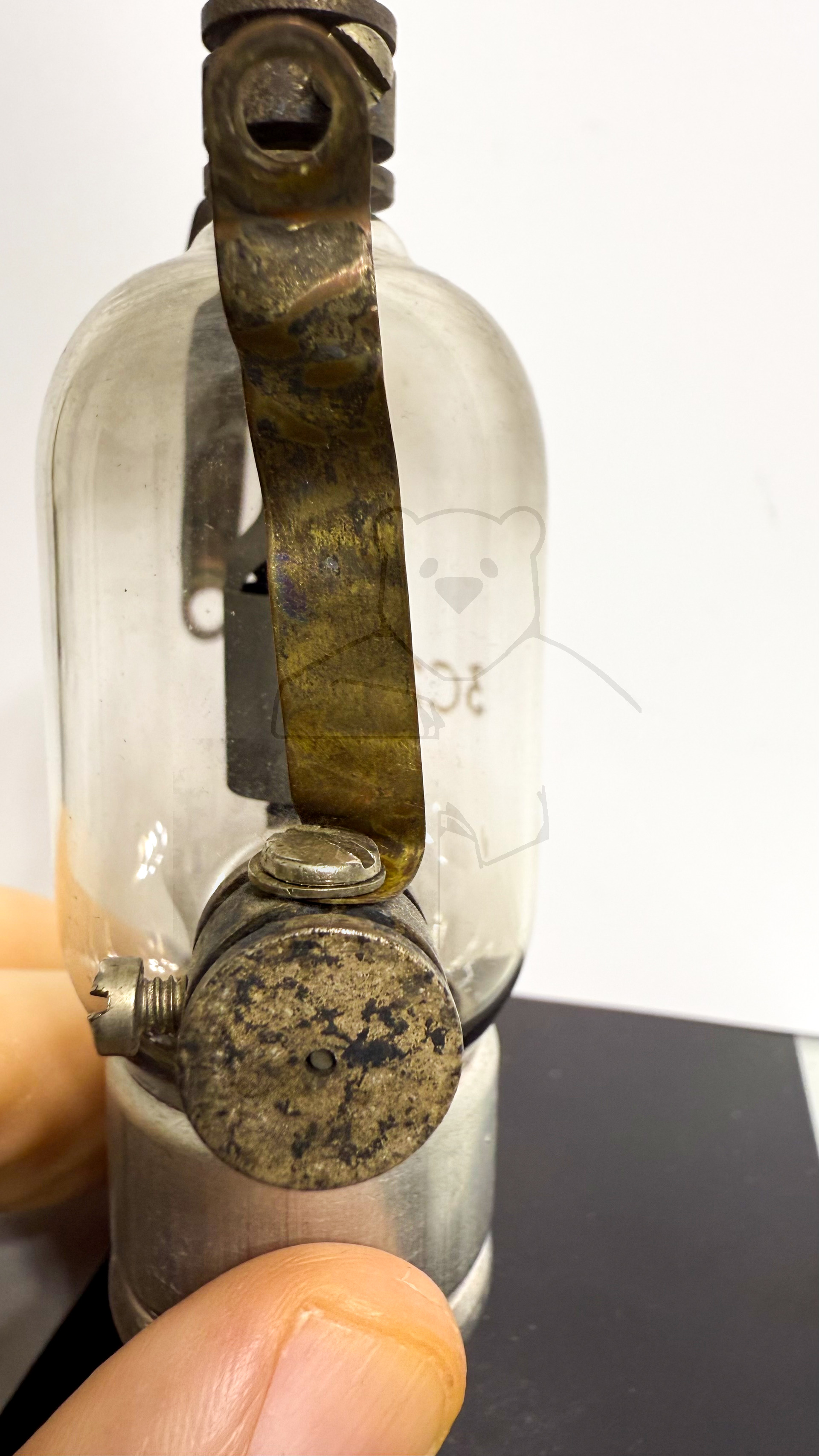

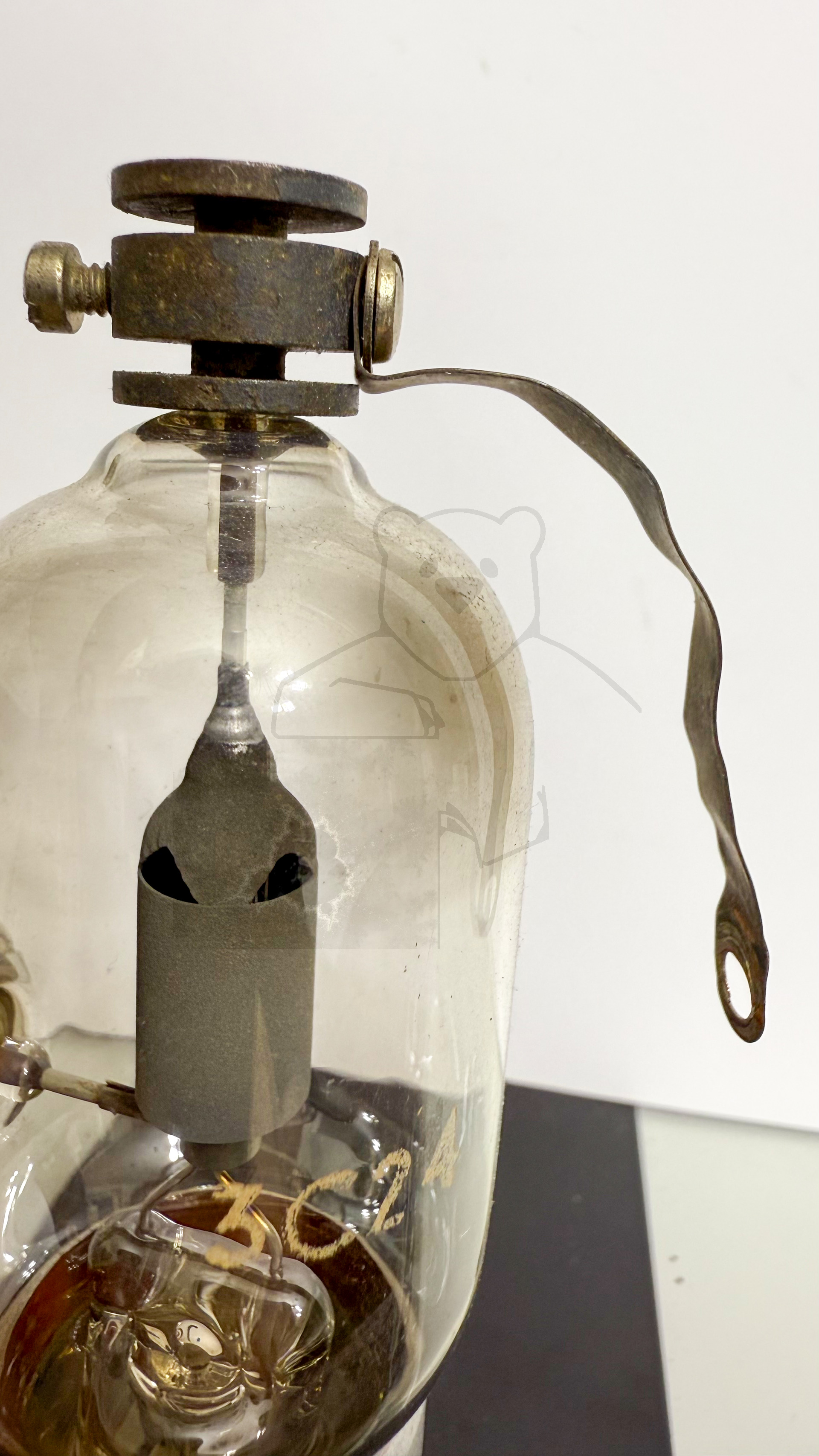

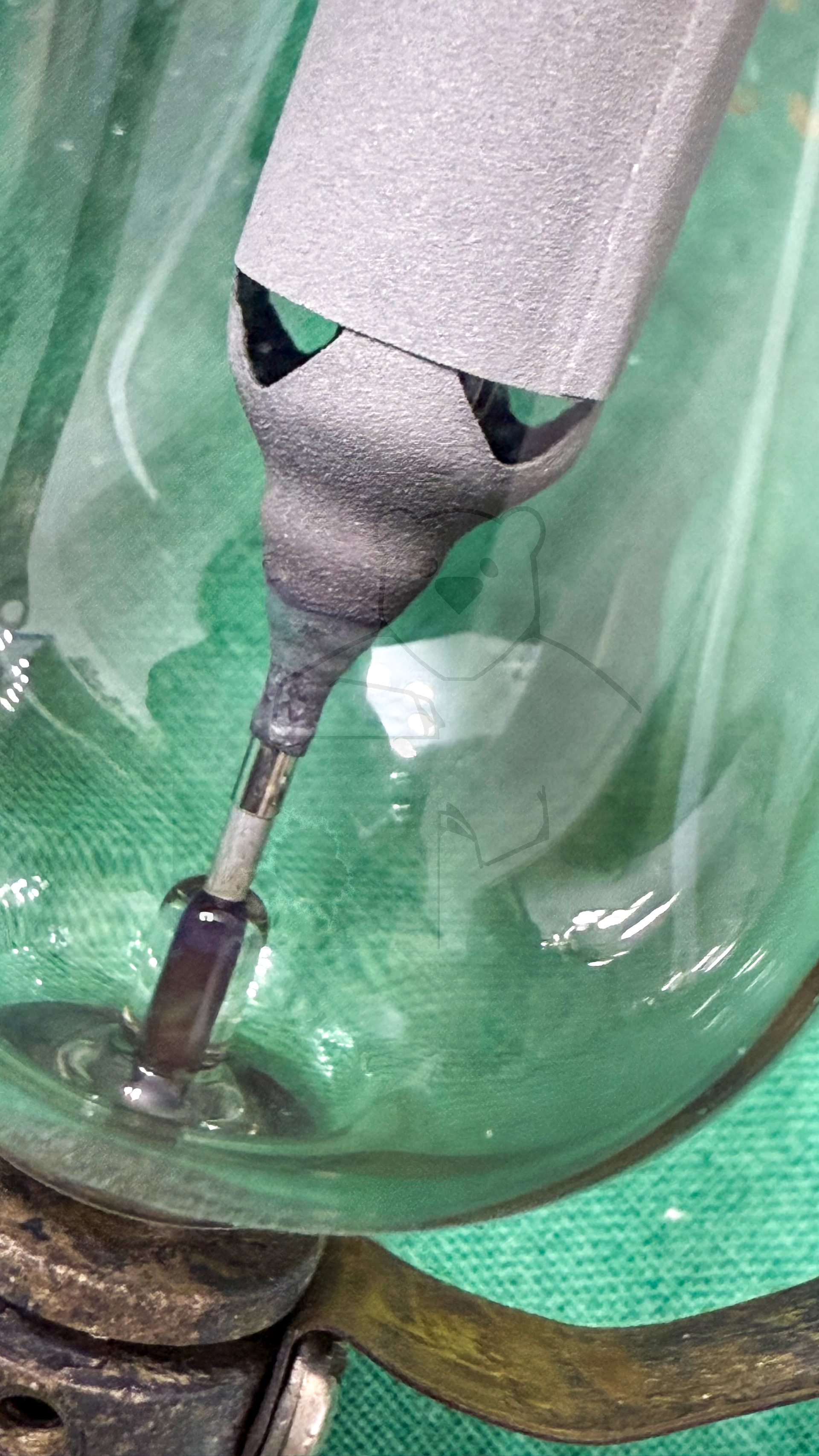

Daten und Bilder der Röhre: 3C24

🔎 Beschreibung der Röhre: 3C24 Inventarnummer: 06674

Name	→ 3C24
Vergleichsname	→ 24-G VT-204
Hersteller	→ Eimac
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	3
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: USA, Small, 4pol. → Liste aller Röhren mit: USA, Small, 4pol.
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L25

🔎 Beschreibung der Systeme für die Röhre: 3C24

	System 1
Kathode	1

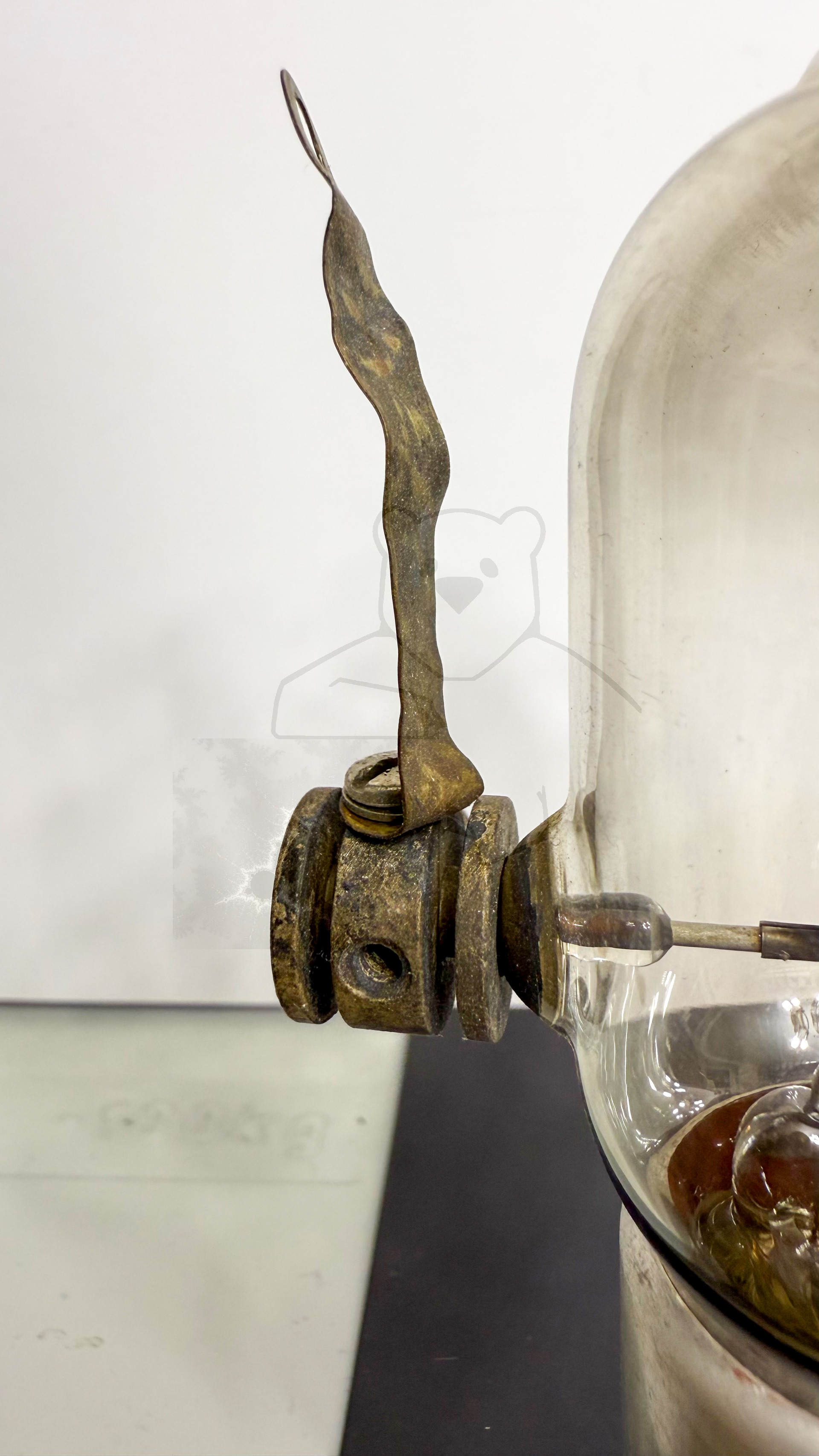

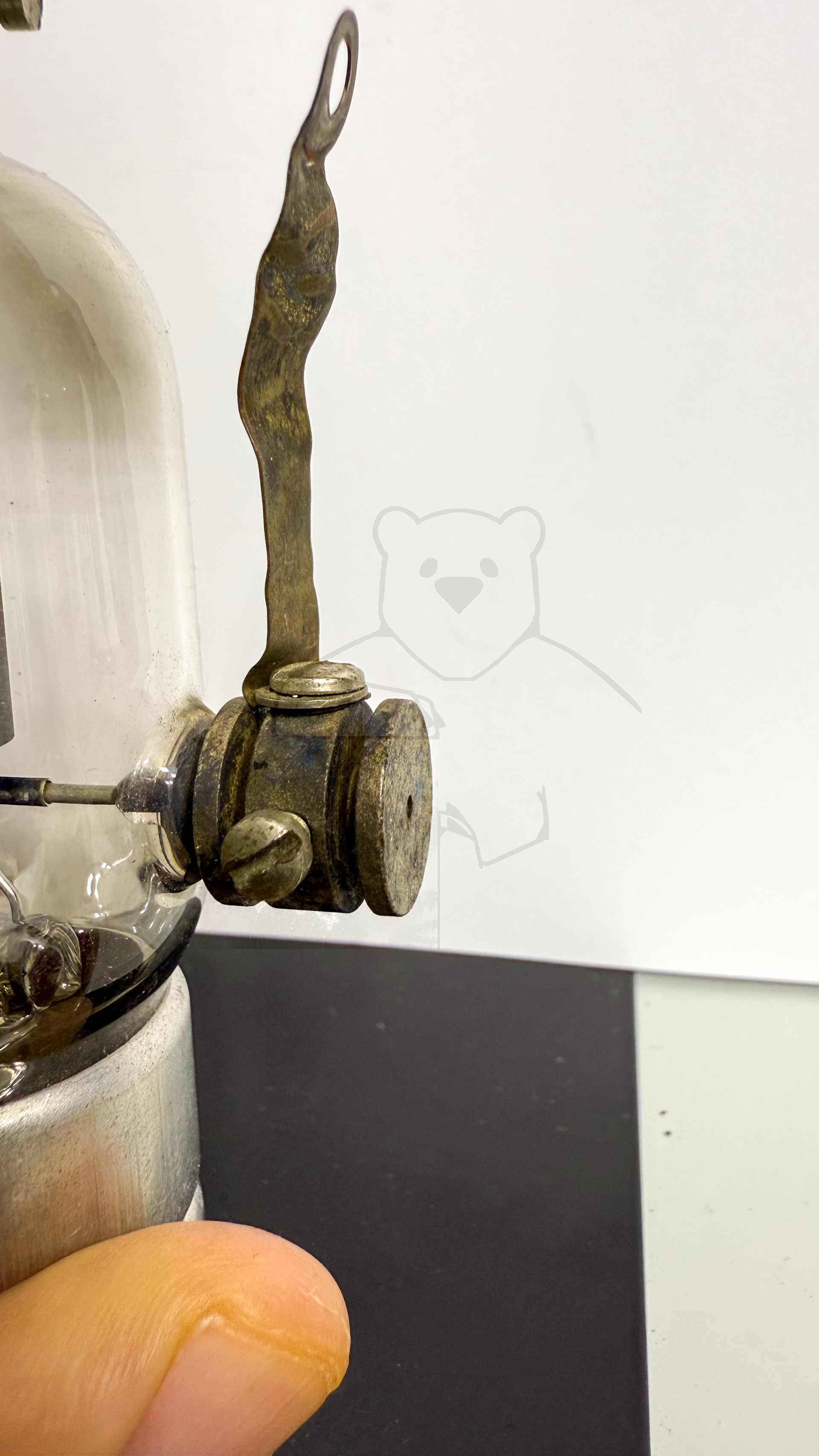

Gitter 1	Seitenanschluss
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	1, 4
Abschirmung
Funktion	→ Oszillator / Modulator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

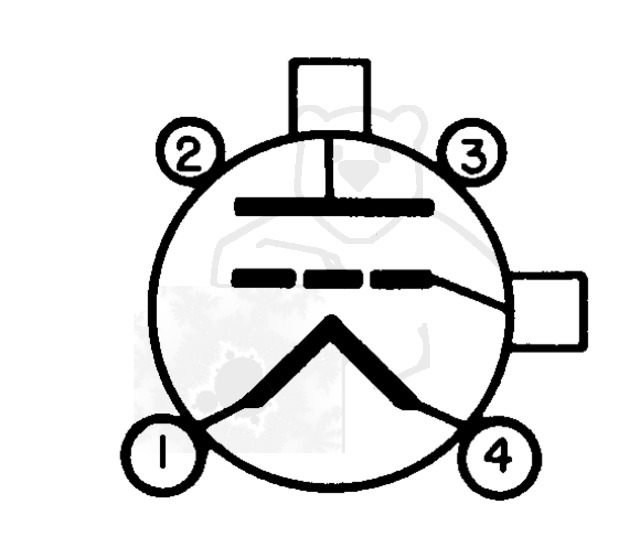

🔎 Sockelschaltung der 3C24

Bildquelle: Eimac Datenblatt

🔎 Datenblätter zur Röhre: 3C24
Datenblatt 3C24 Eimac Version 1 [www.tubedata.info].pdf (416 kB)
Datenblatt 3C24 Eimac Version 2 [www.tubedata.info].pdf (967 kB)
Datenblatt 3C24 English Electric Valve [www.tubedata.info].pdf (128 kB)
Datenblatt 3C24 VT204 Eimac.pdf (416 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
