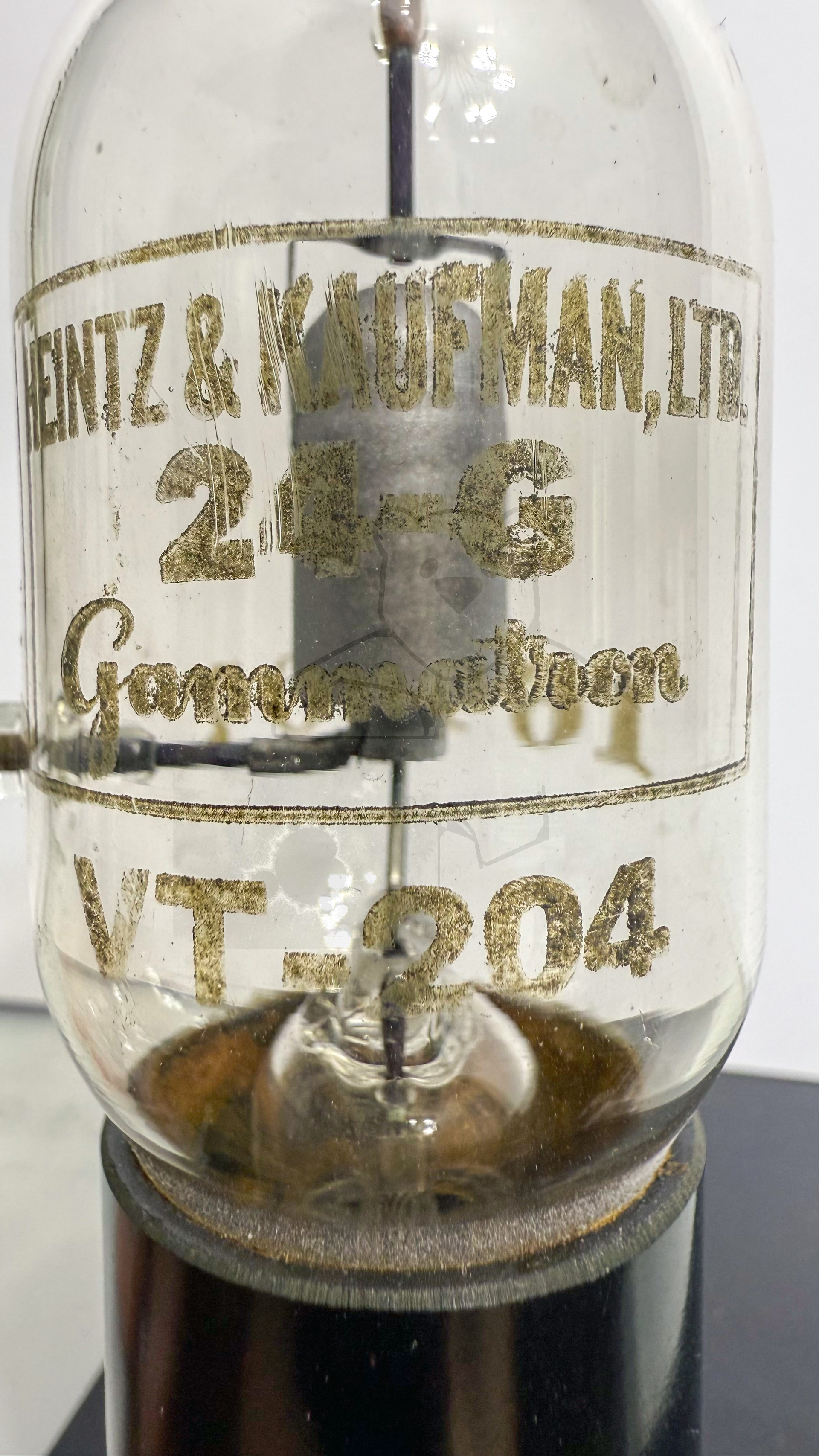

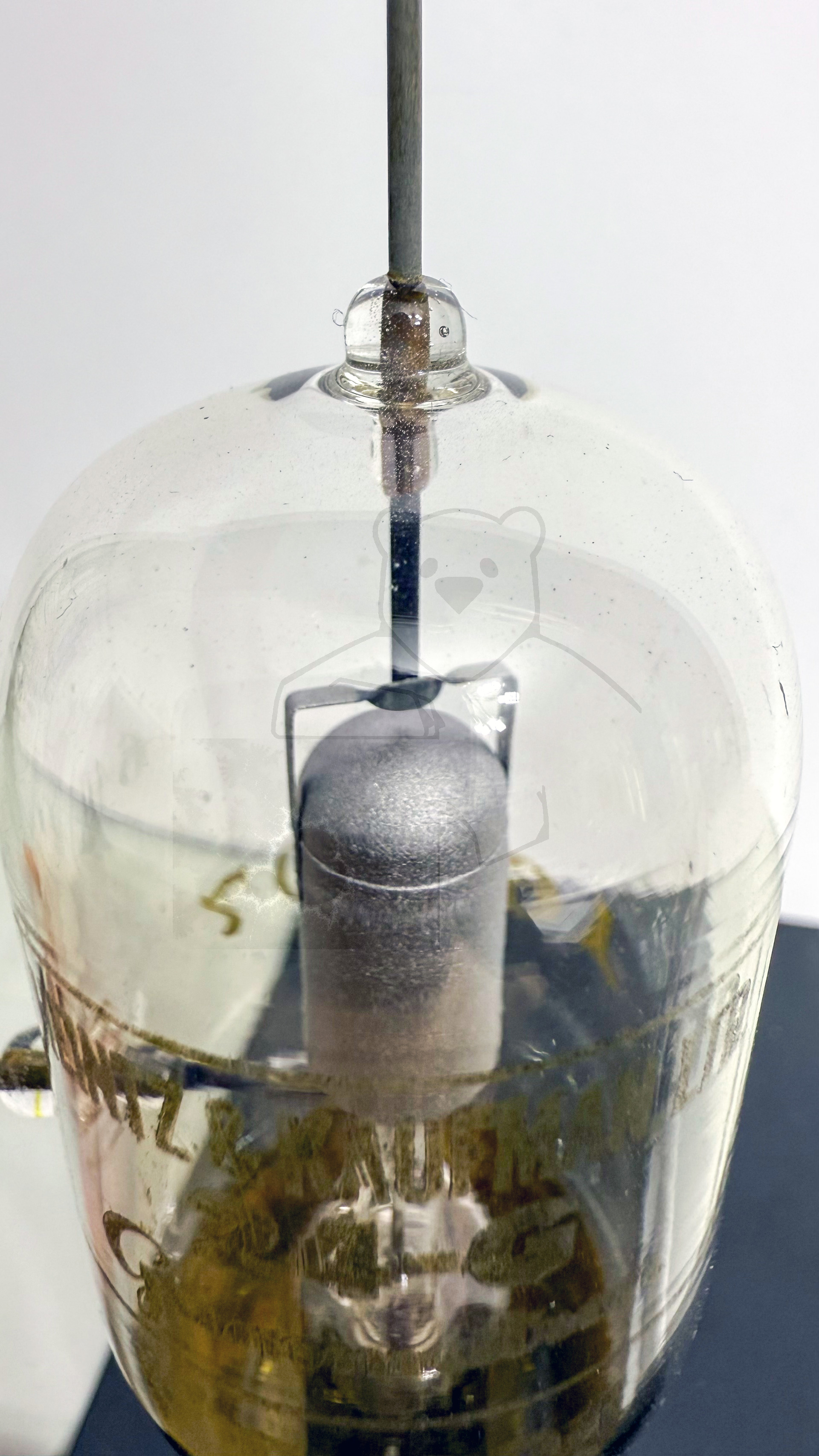

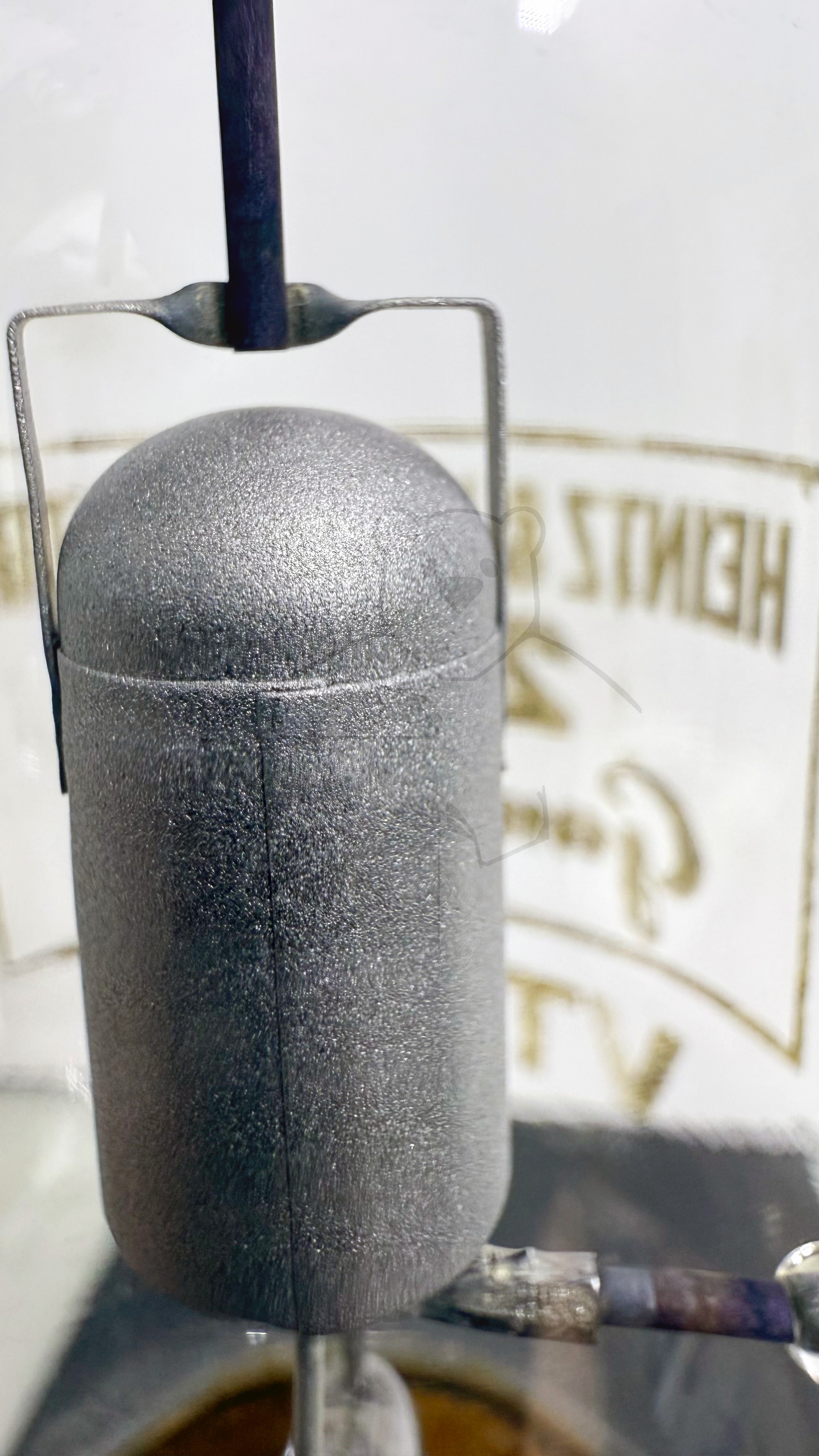

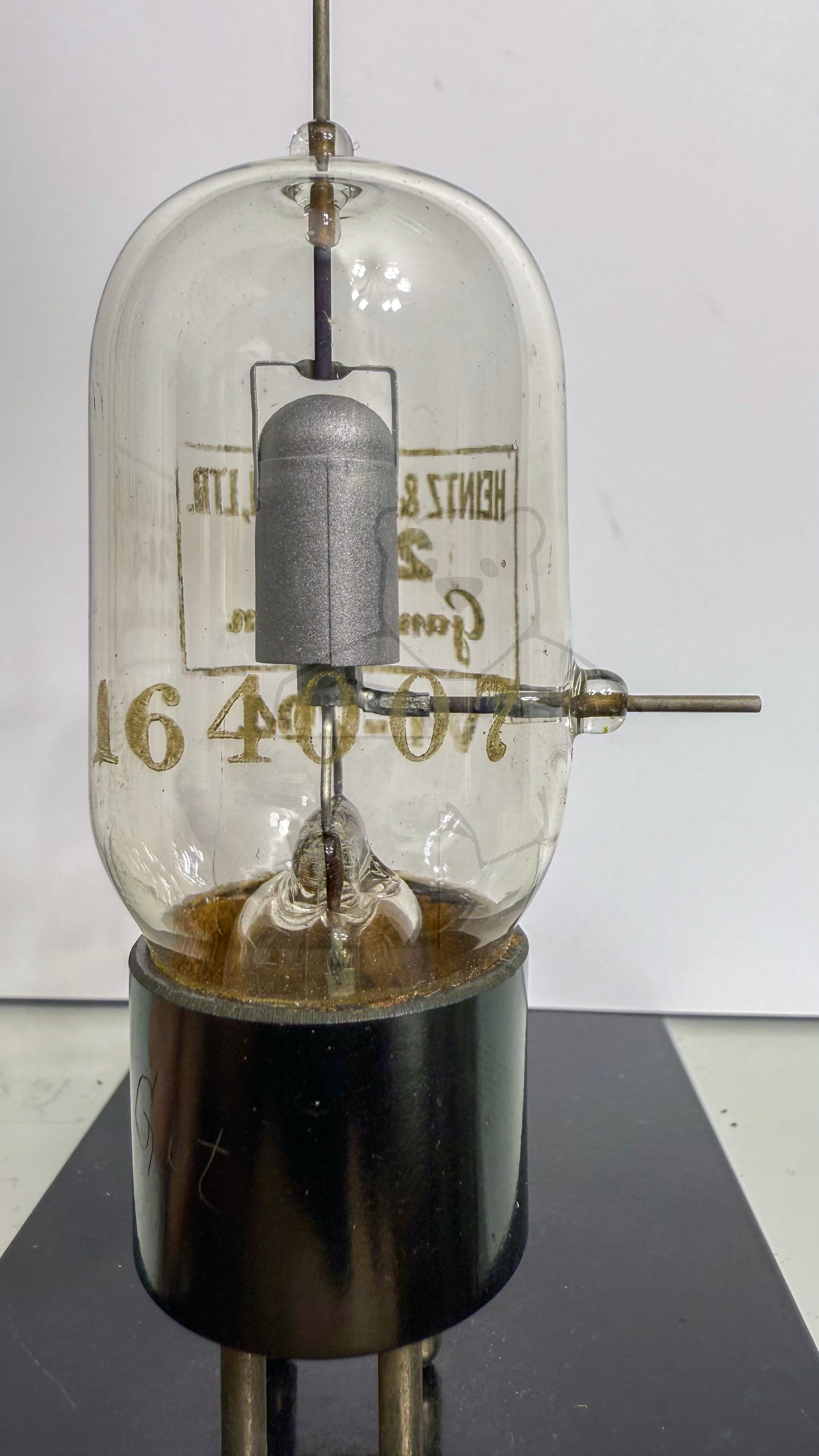

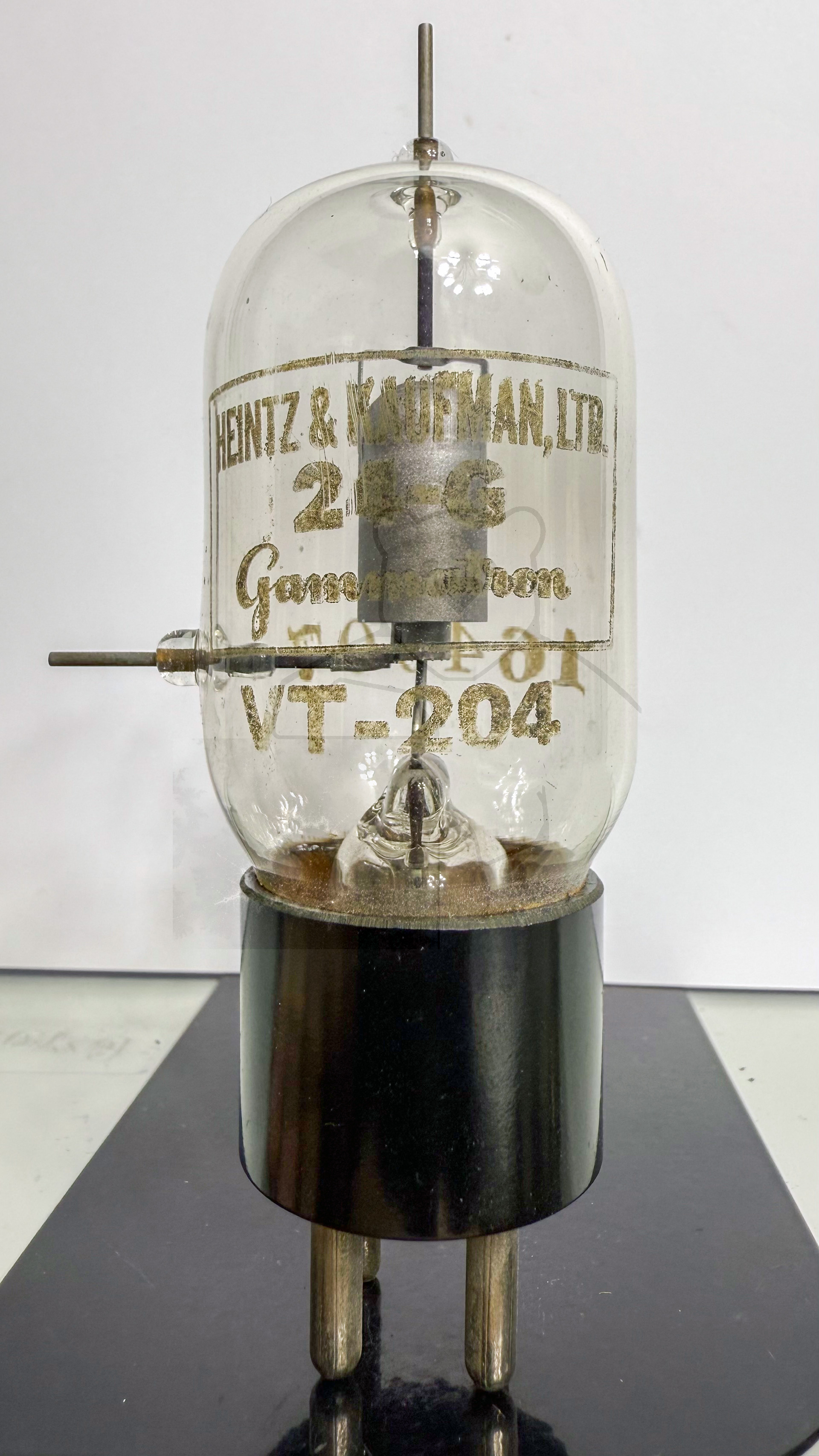

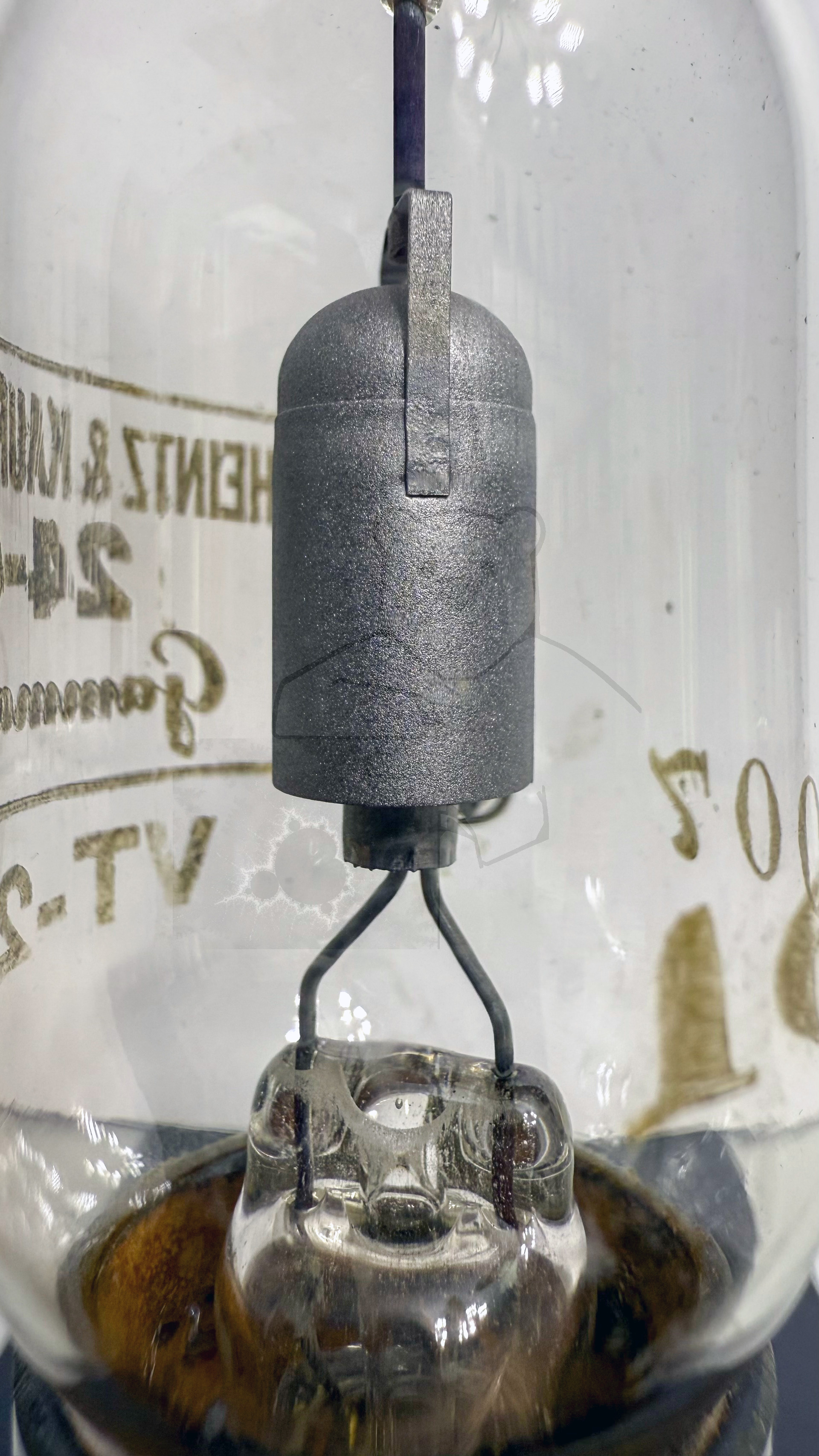

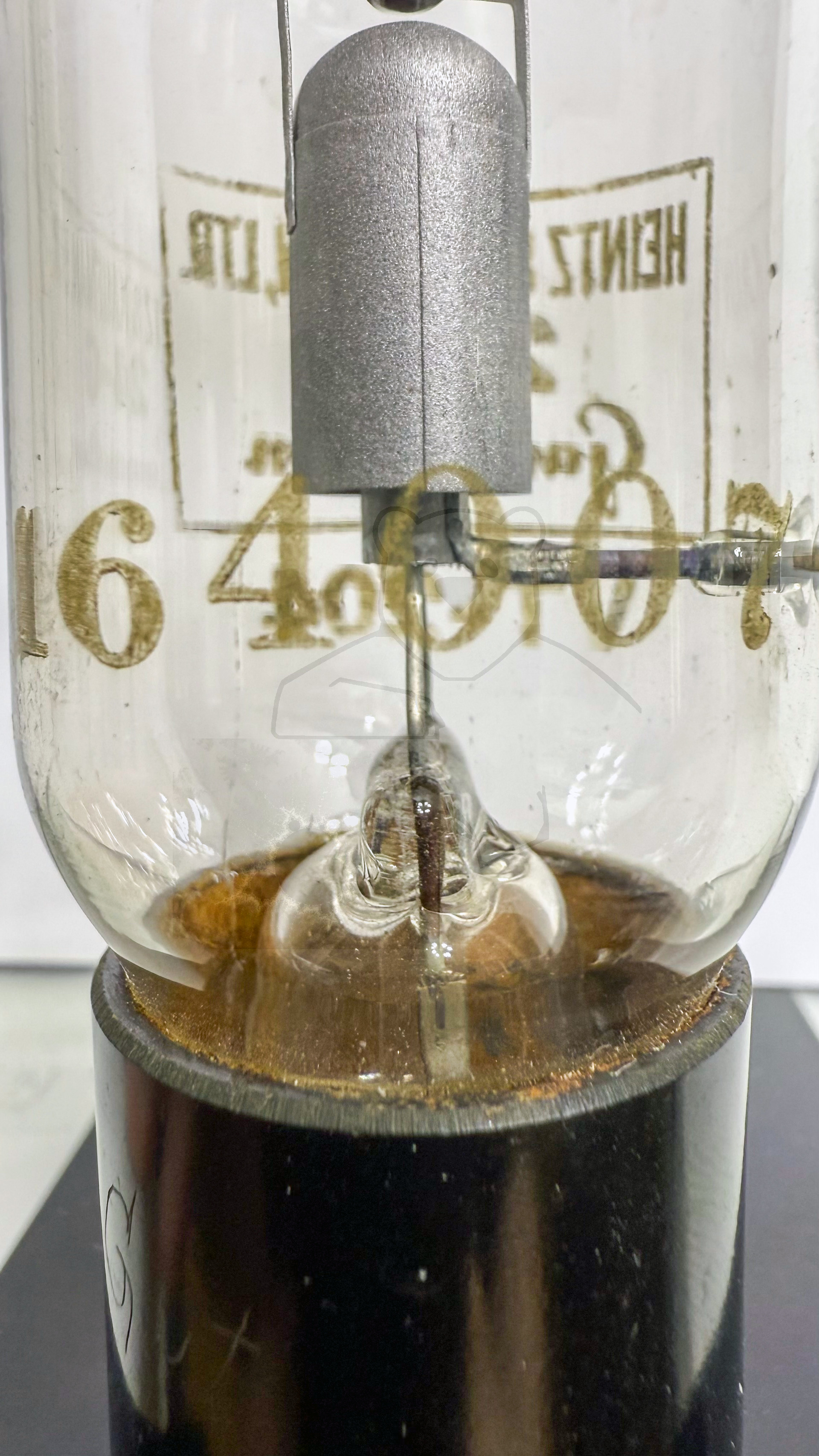

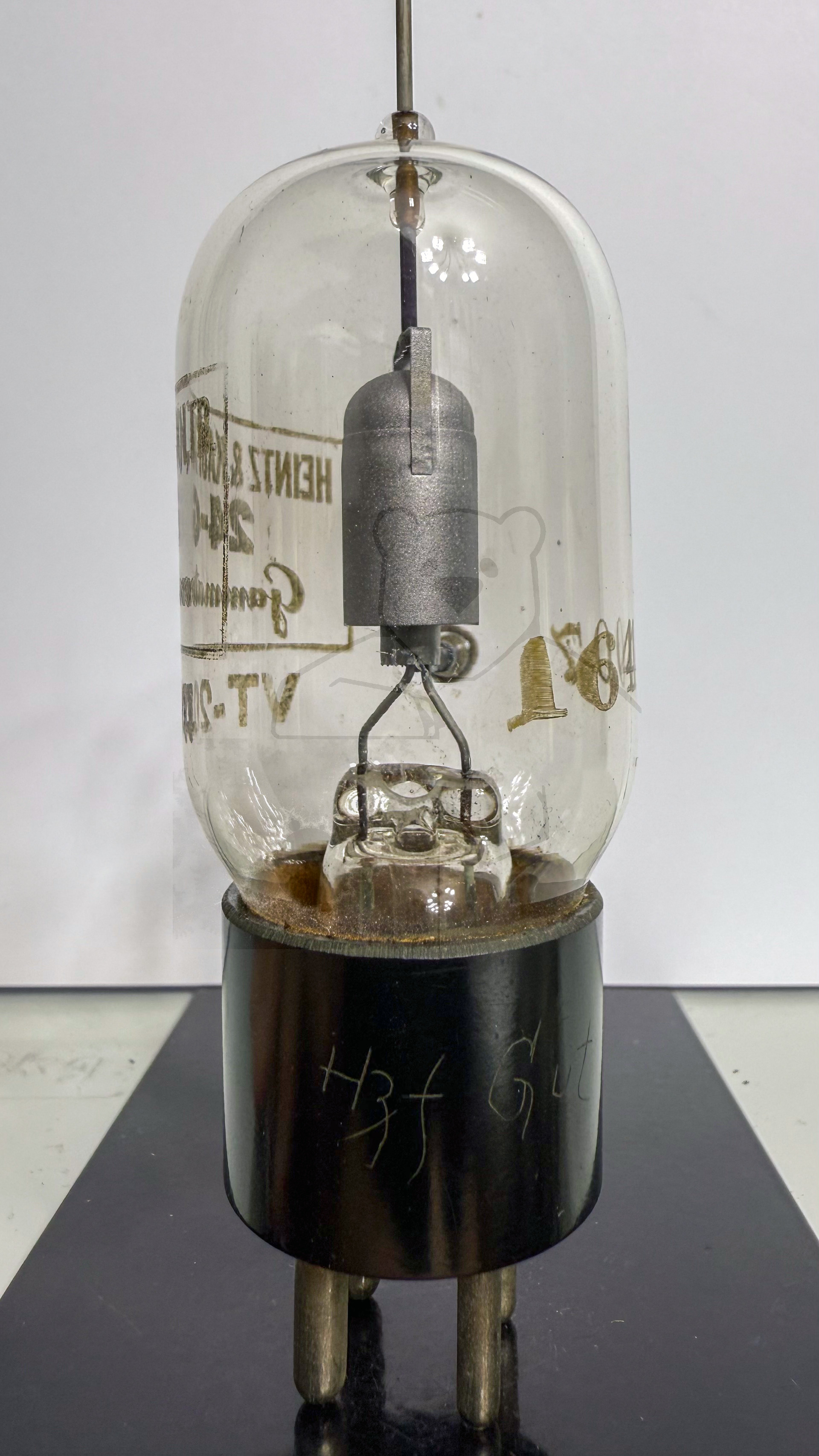

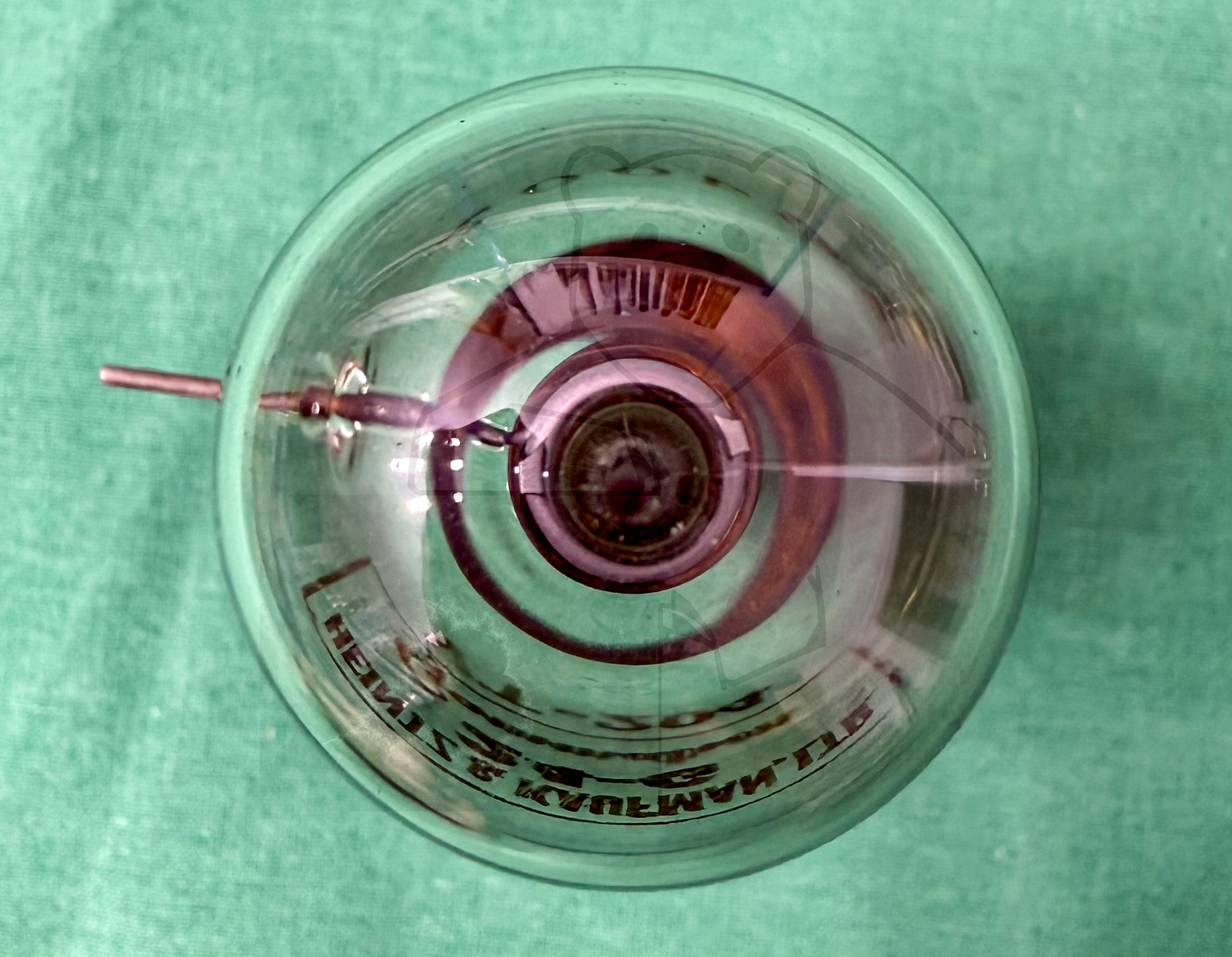

Daten und Bilder der Röhre: 24-G

🔎 Beschreibung der Röhre: 24-G

Name	24-G
Vergleichsname	→ 3C24 VT-204
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	3
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: USA, Small, 4pol. Bayonet → Liste aller Röhren mit: USA, Small, 4pol. Bayonet
Zusätzliche Informationen
Letzte Änderung	16.08.2016 02:25:14

🔎 Beschreibung der Systeme für die Röhre: 24-G

	System 1
Kathode	1
Gitter 1	Seitenstift
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	1, 4
Abschirmung
Funktion	→ Senderoehre, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

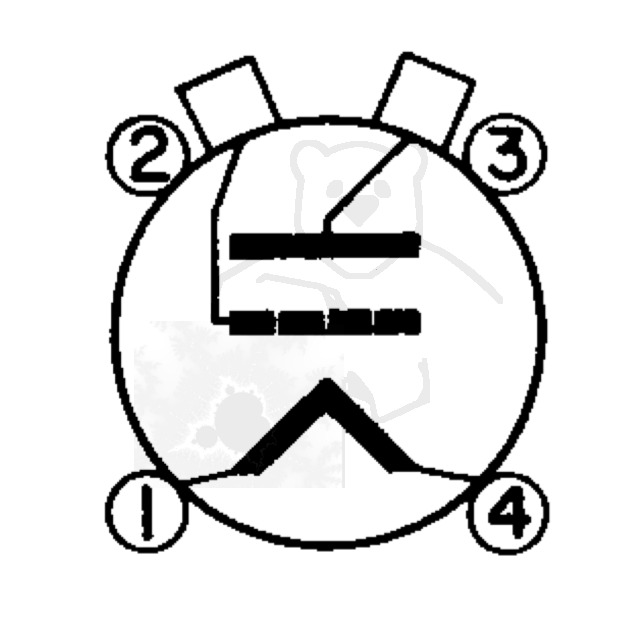

🔎 Sockelschaltung der 24-G

Bildquelle: Eimac Datenblatt

🔎 Datenblätter zur Röhre: 24-G
Datenblatt 3C24 VT204 Eimac.pdf (416 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
