Daten und Bilder der Röhre: RG12D60

🔎 Beschreibung der Röhre: RG12D60 Inventarnummer: 06639

Name	→ RG12D60
Vergleichsname
Hersteller	→ TeKaDe
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	0,2
Art der Heizung	Indirekt

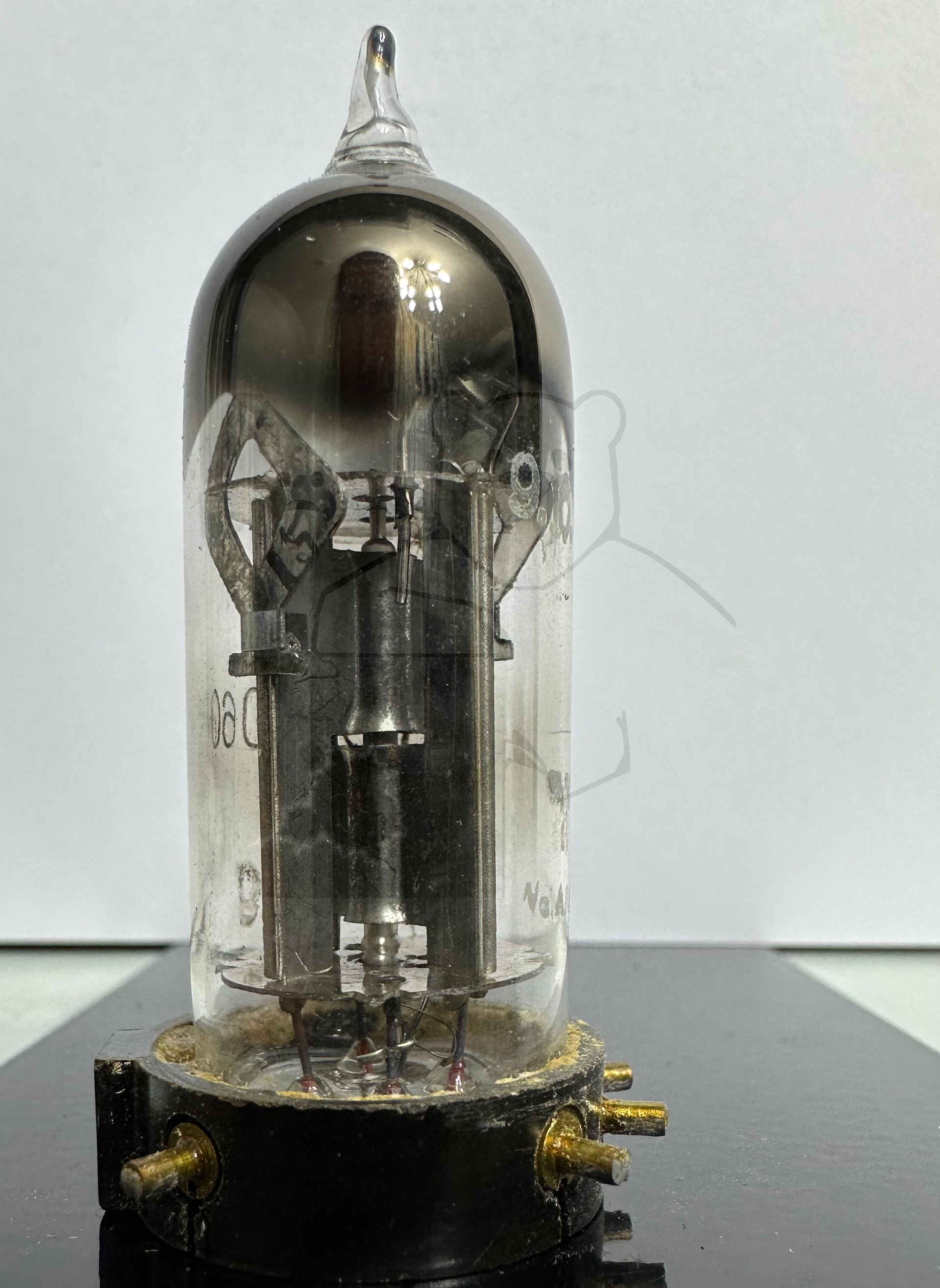

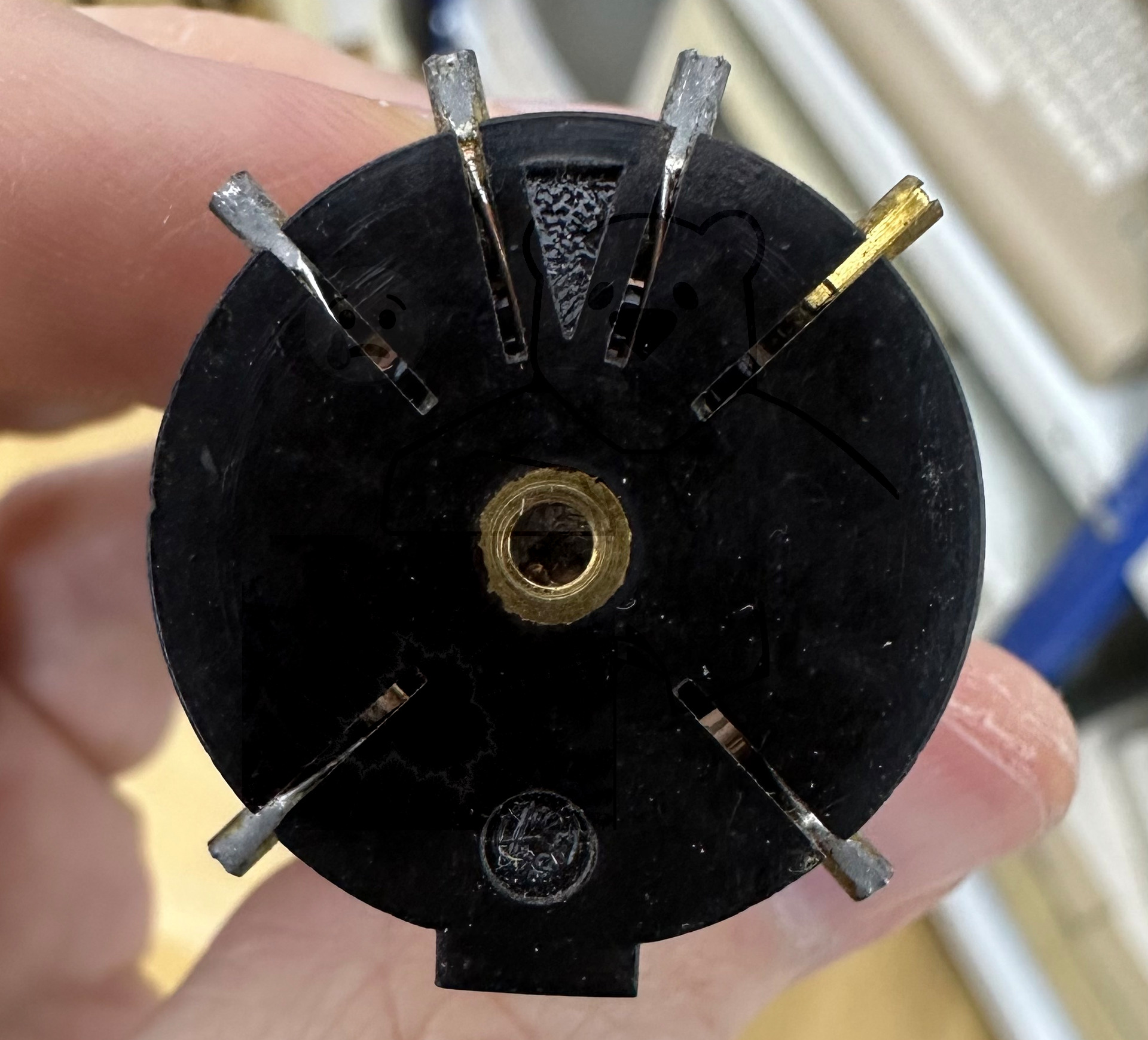

Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer

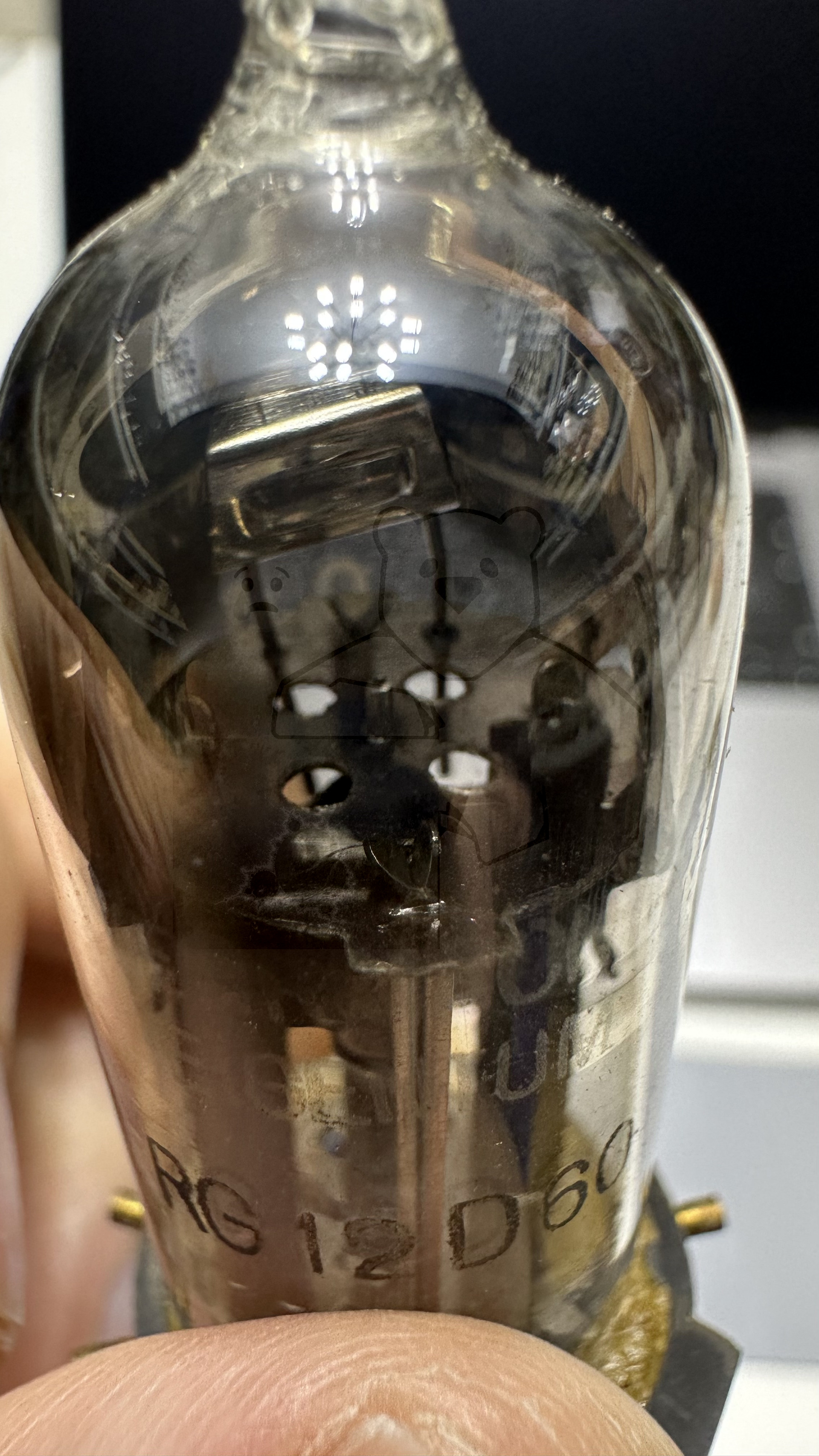

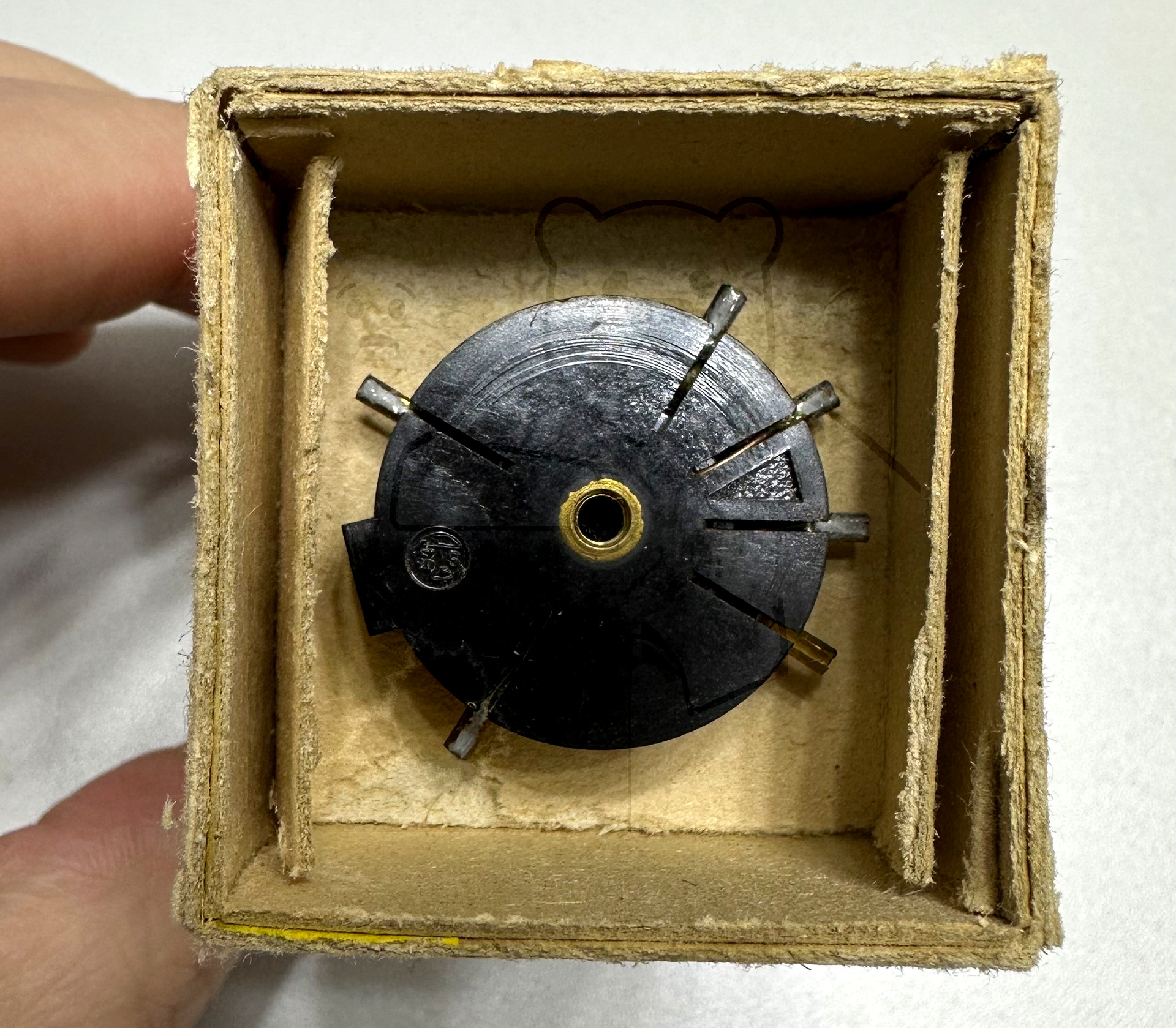

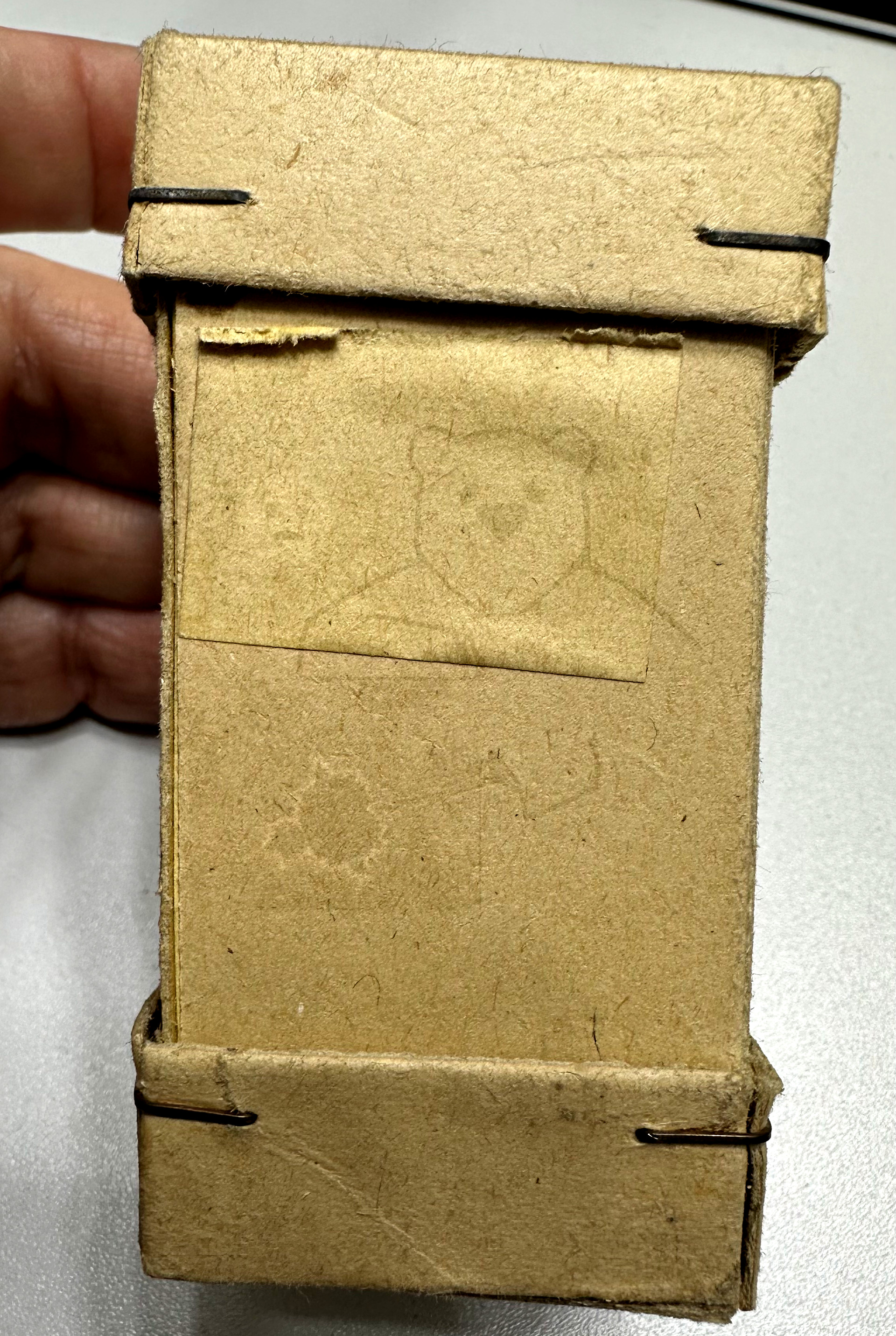

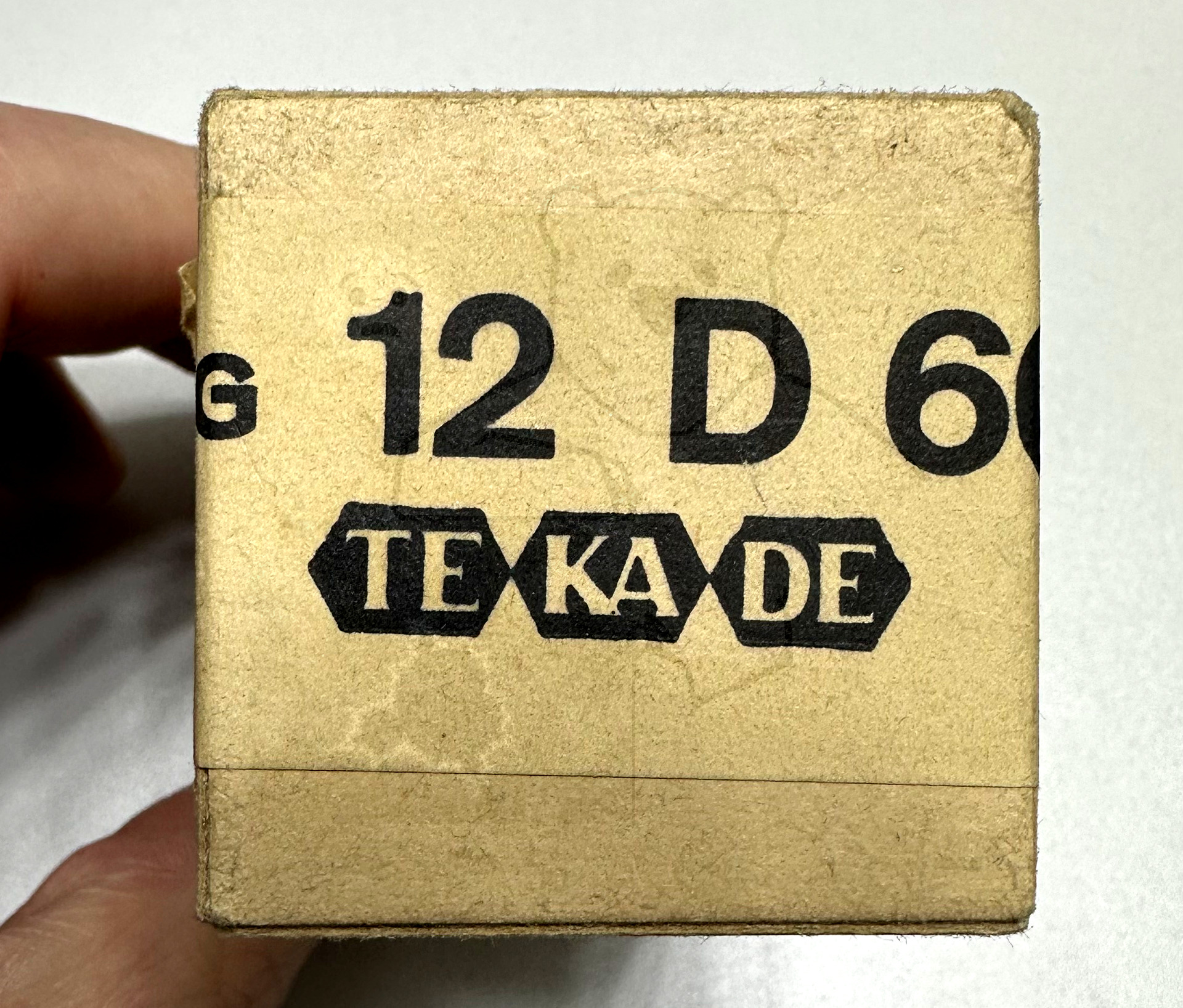

Verpackung	Originalverpackung
Getestet
Hoheitszeichen	Eigentum der Wehrmacht, Reichsadler, 9.6.44 Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft.
Letzte Änderung
Lager	L16

🔎 Beschreibung der Systeme für die Röhre: RG12D60

	System 1
Kathode	4
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2	6
Leuchtschirm
Heizung	2, 3
Abschirmung
Funktion	→ Gleichrichter, Zweiweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der RG12D60

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: RG12D60
Datenblatt RG12D60 Telefunken.pdf (1515 kB)
Pruefkarte RG12D60 - Funke W19 Roehrenpruefer.pdf (160 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
