Daten und Bilder der Röhre: RE084k

🔎 Beschreibung der Röhre: RE084k Inventarnummer: 06439

Name	→ RE084k 📺 Mit Video
Vergleichsname	A408k

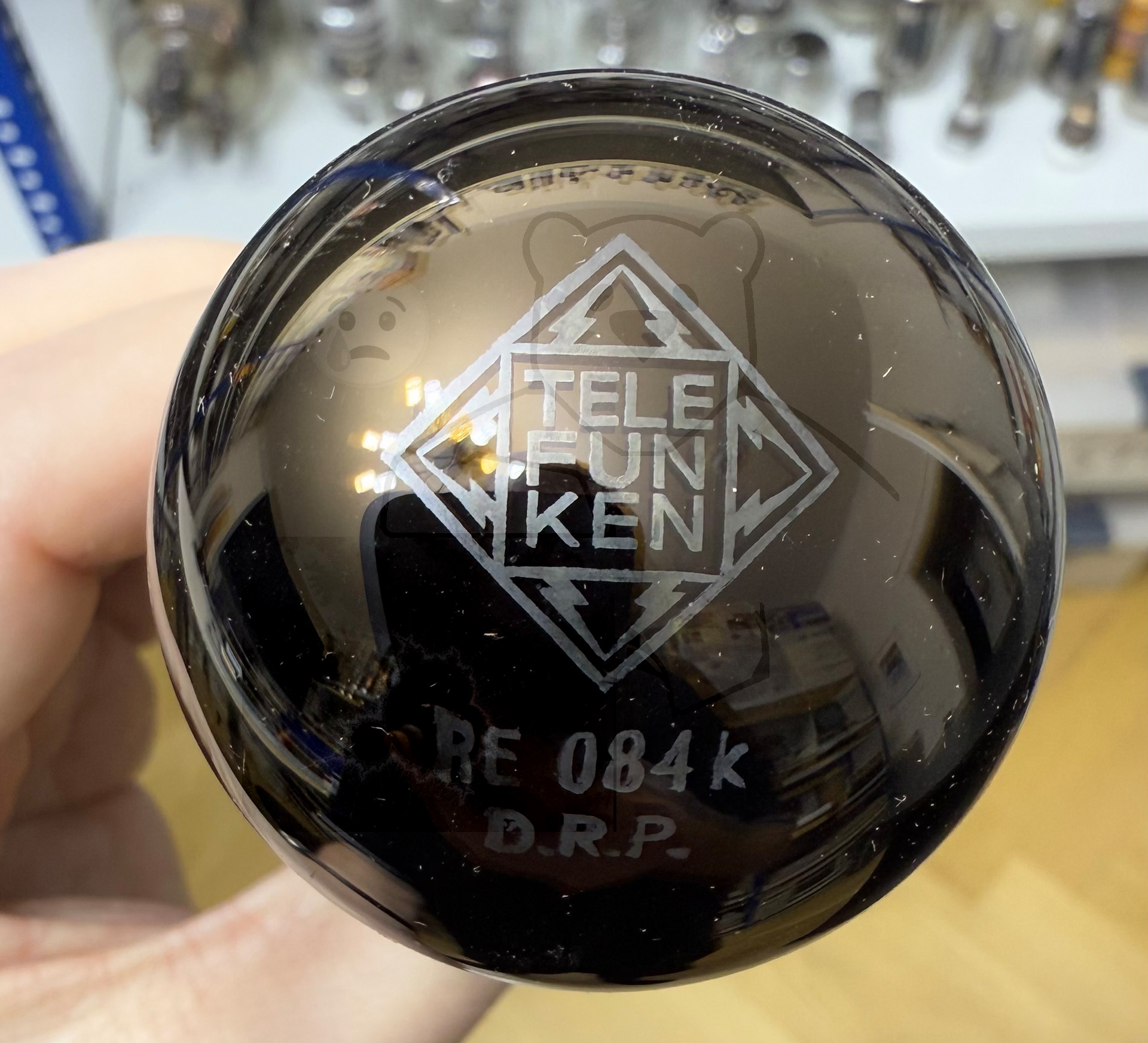

Hersteller	→ Telefunken
Heizspannung (Volt)	4
Heizstrom (Ampère)	0,08
Art der Heizung	Direkt

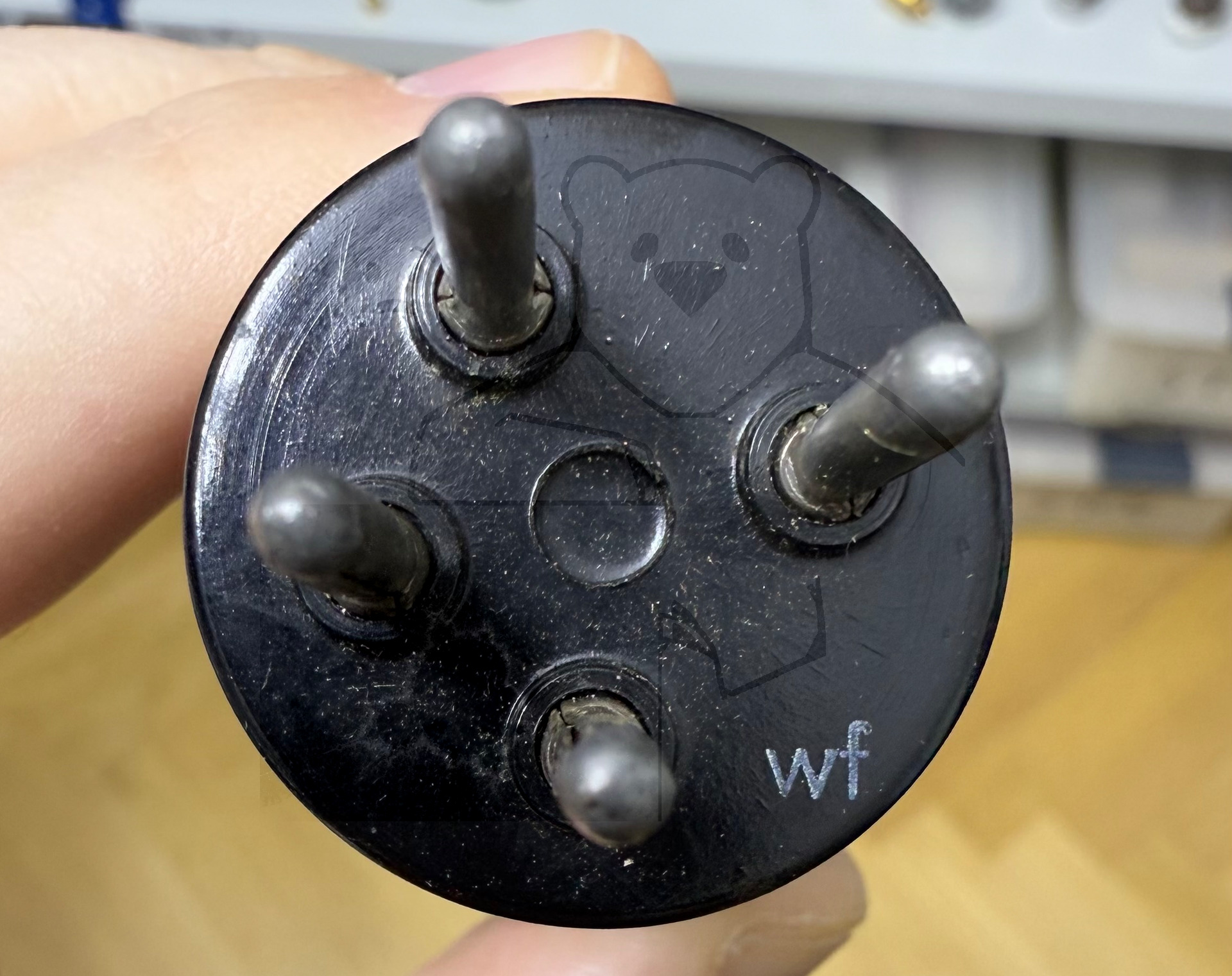

Röhren mit Sockel	→ Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol.
Informationen Röhrentyp	Dies ist die mikrofoniearme Ausführung der → RE084 für Kondensatormikrofone.
Informationen

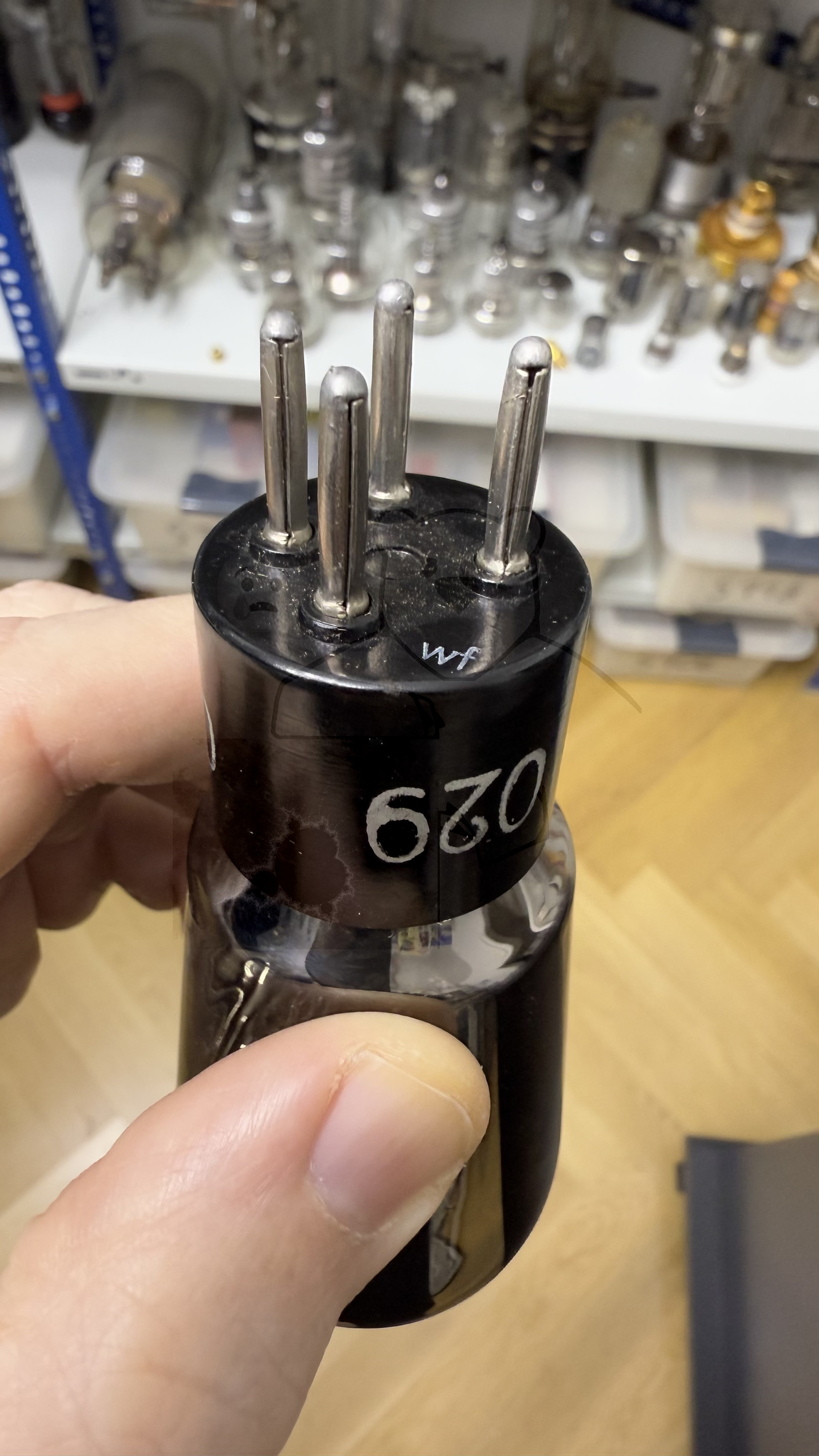

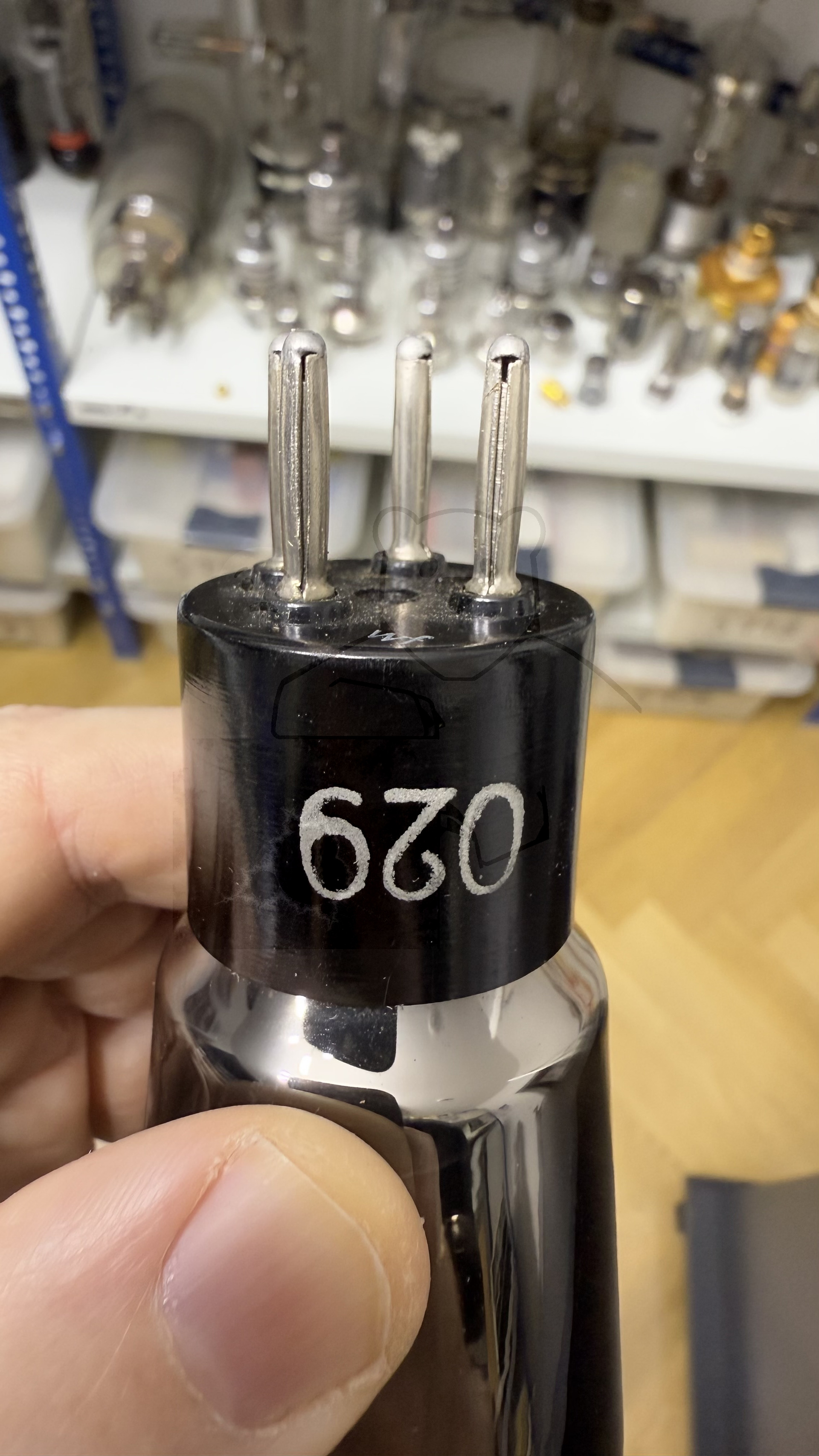

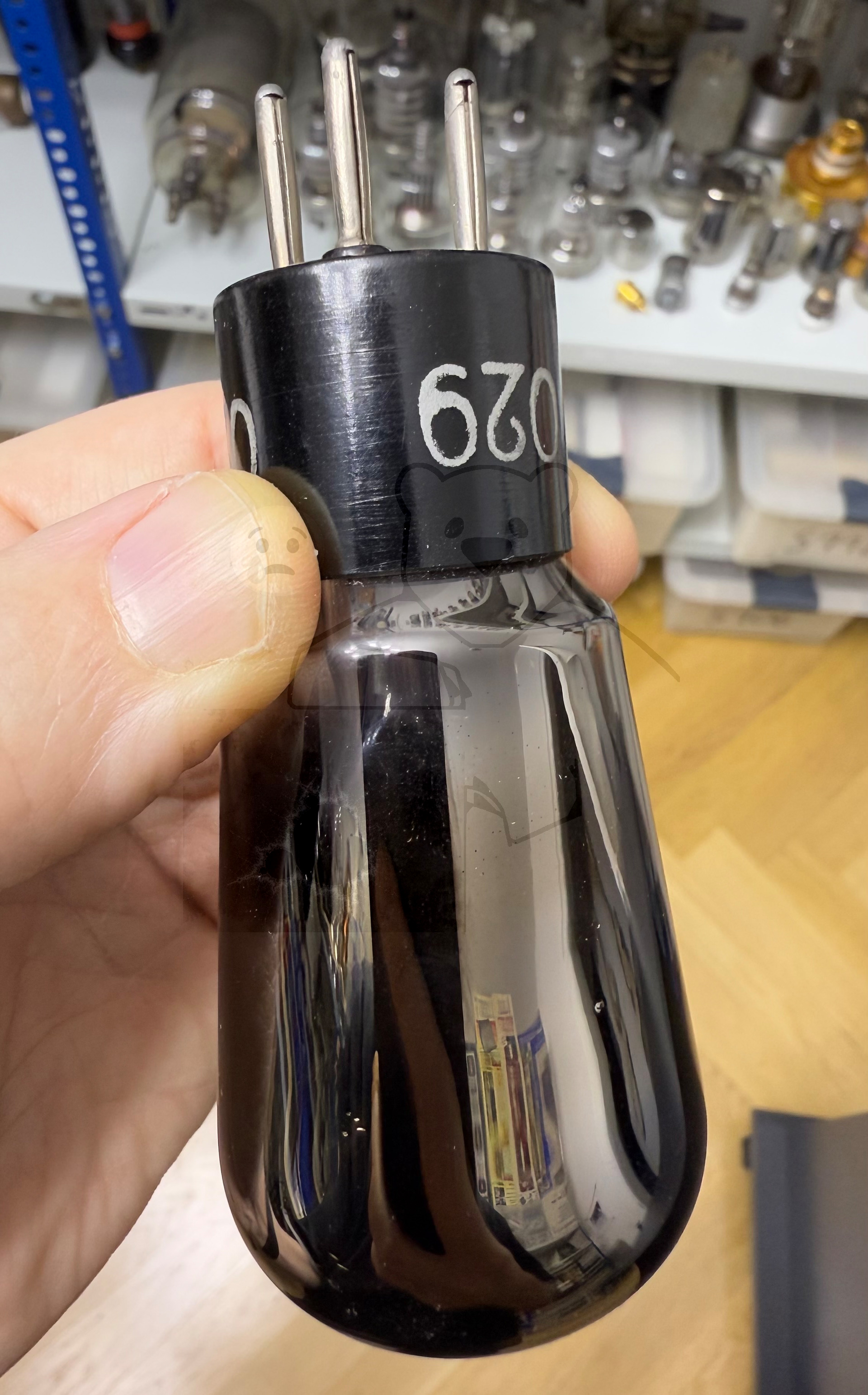

Kenn Nummer	29
Ätz- Produktionscode
Serien Nummer	A 152019

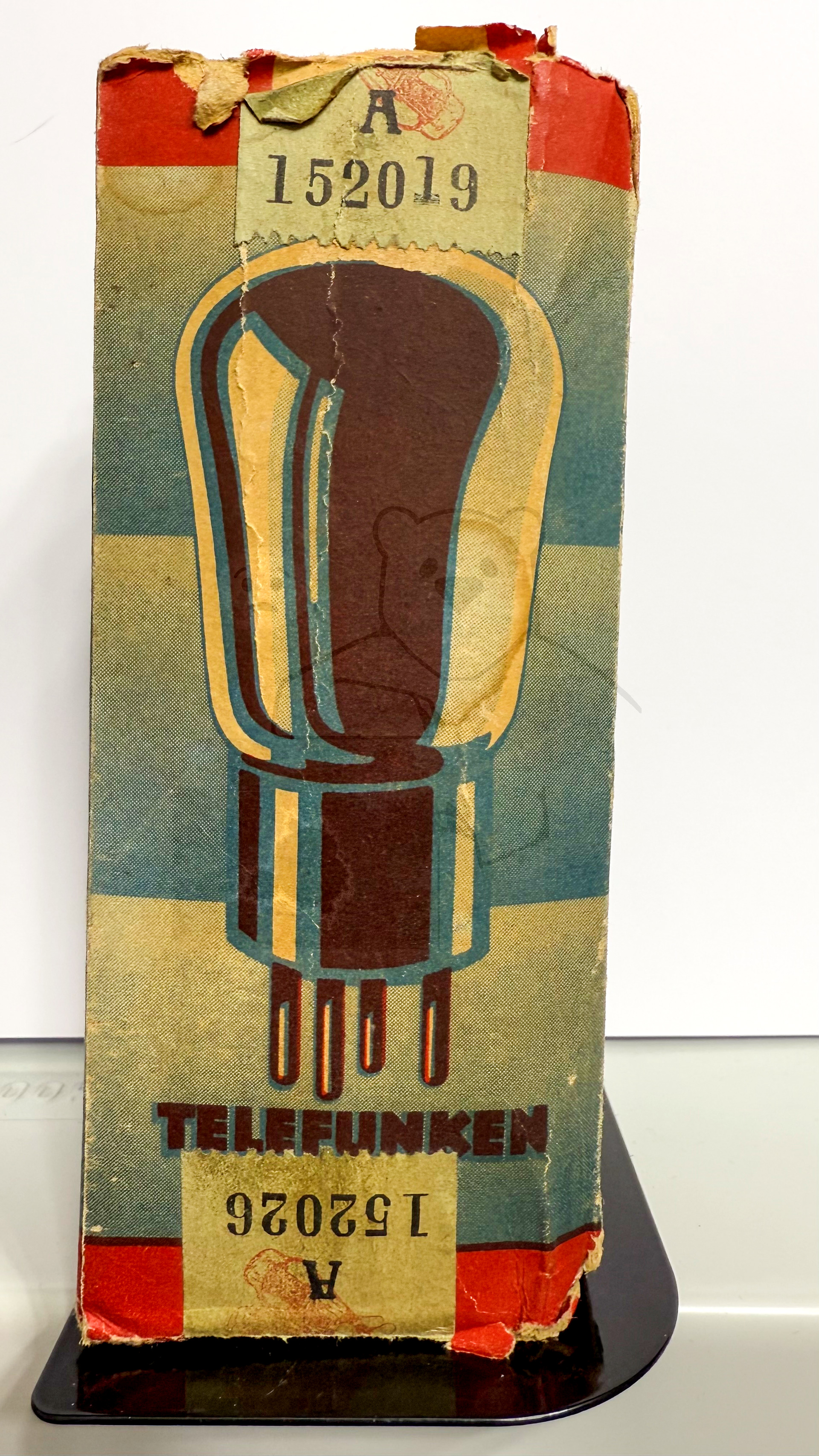

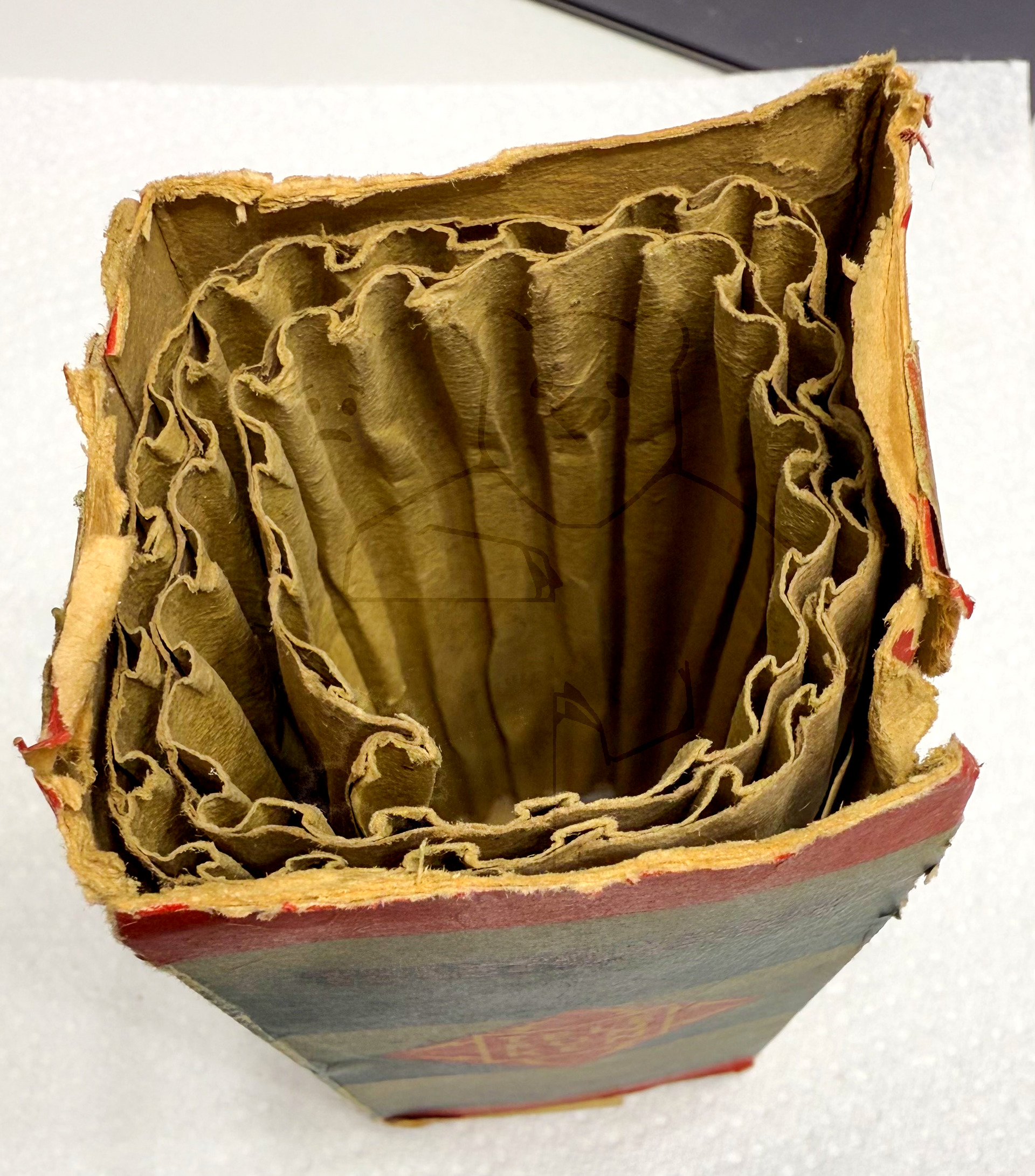

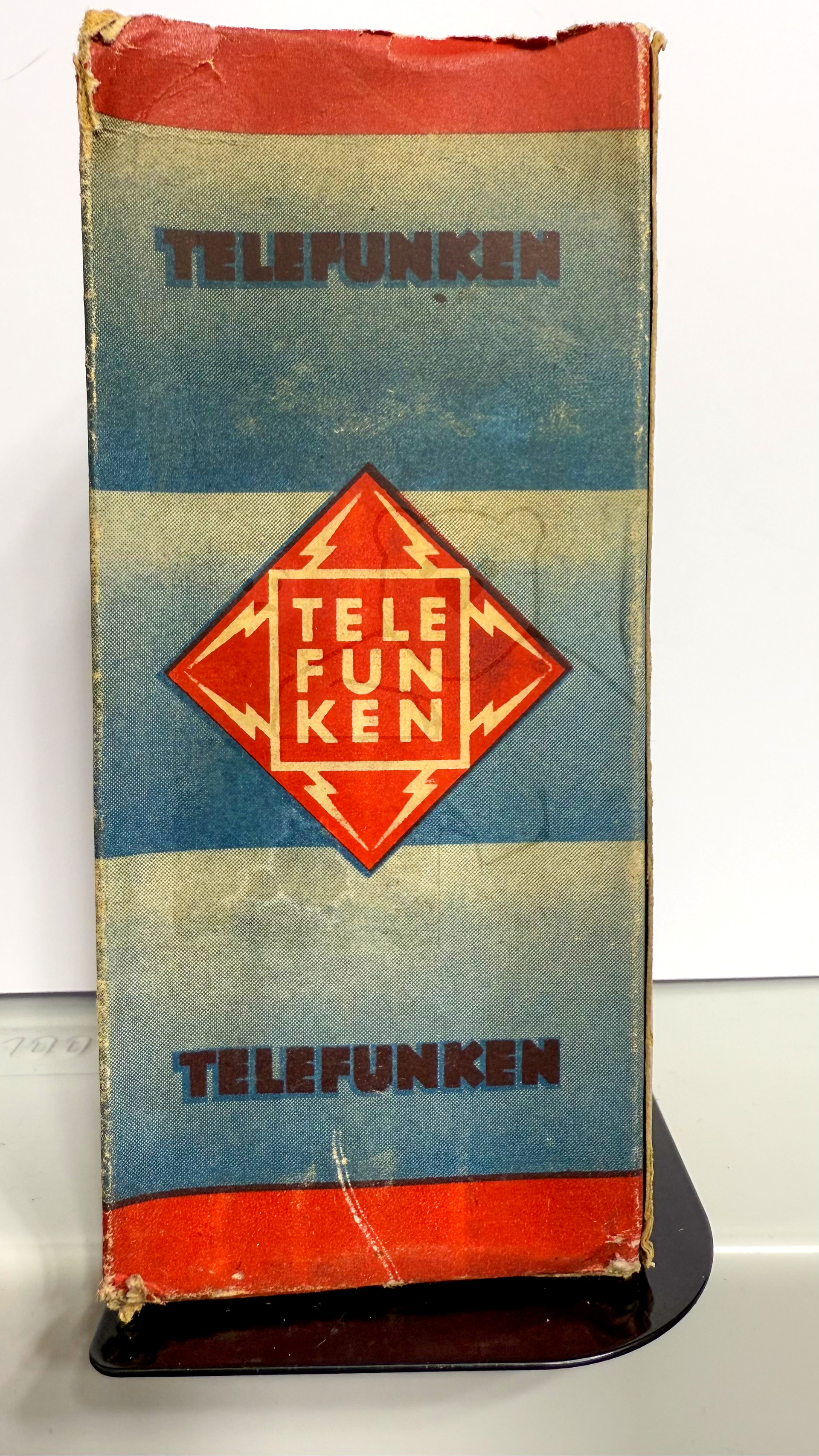

Verpackung	Originalverpackung
Getestet

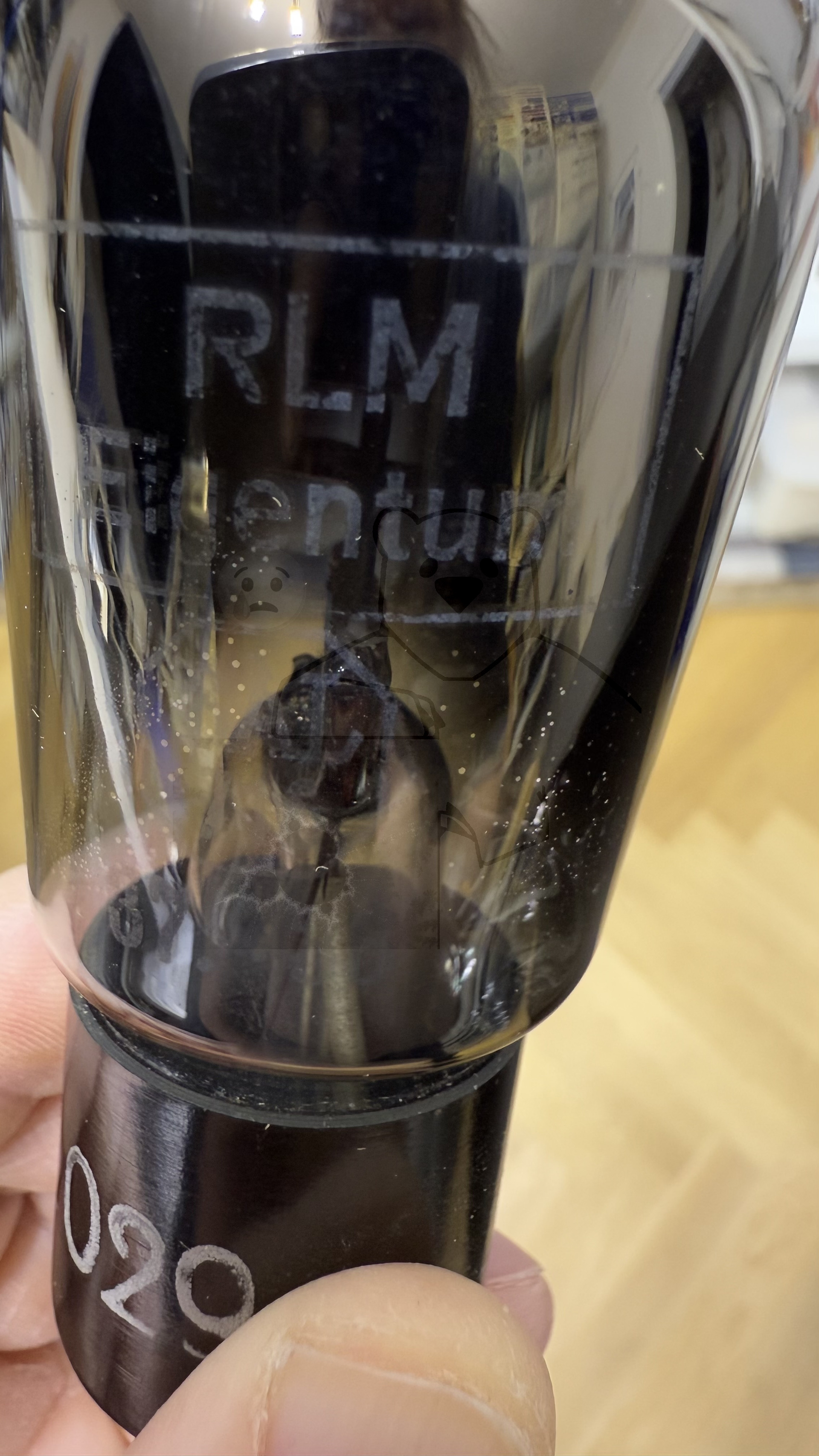

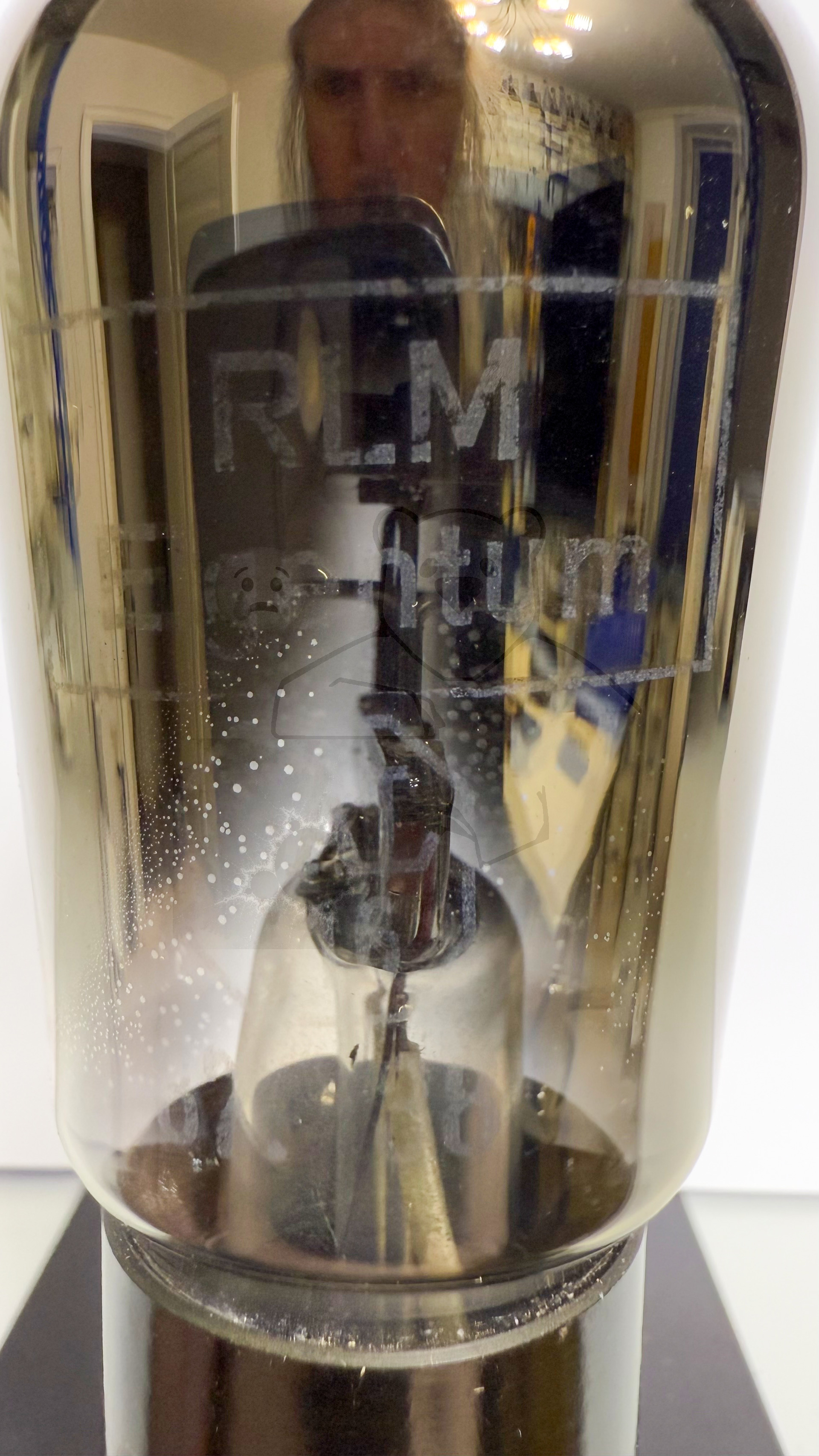

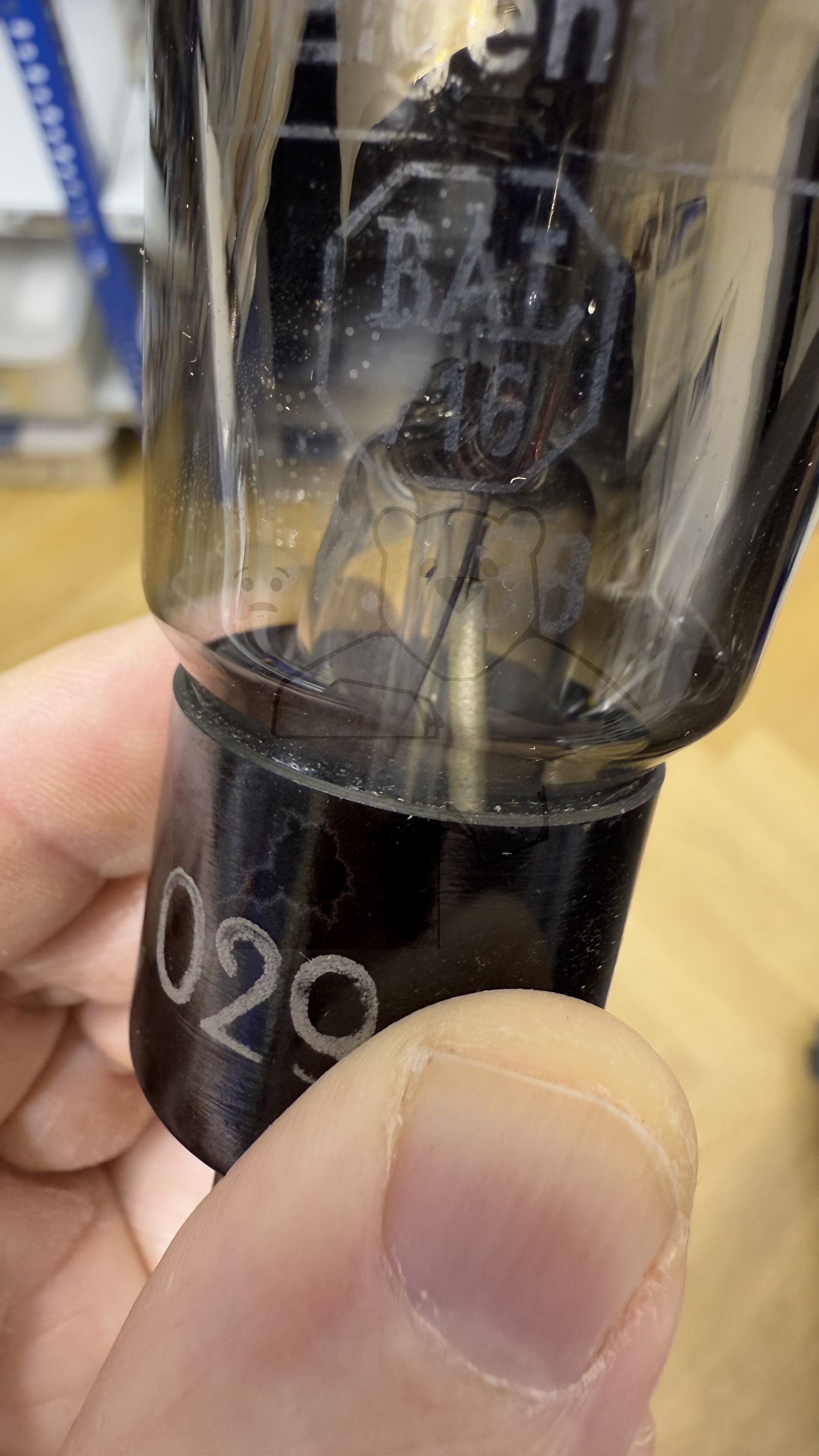

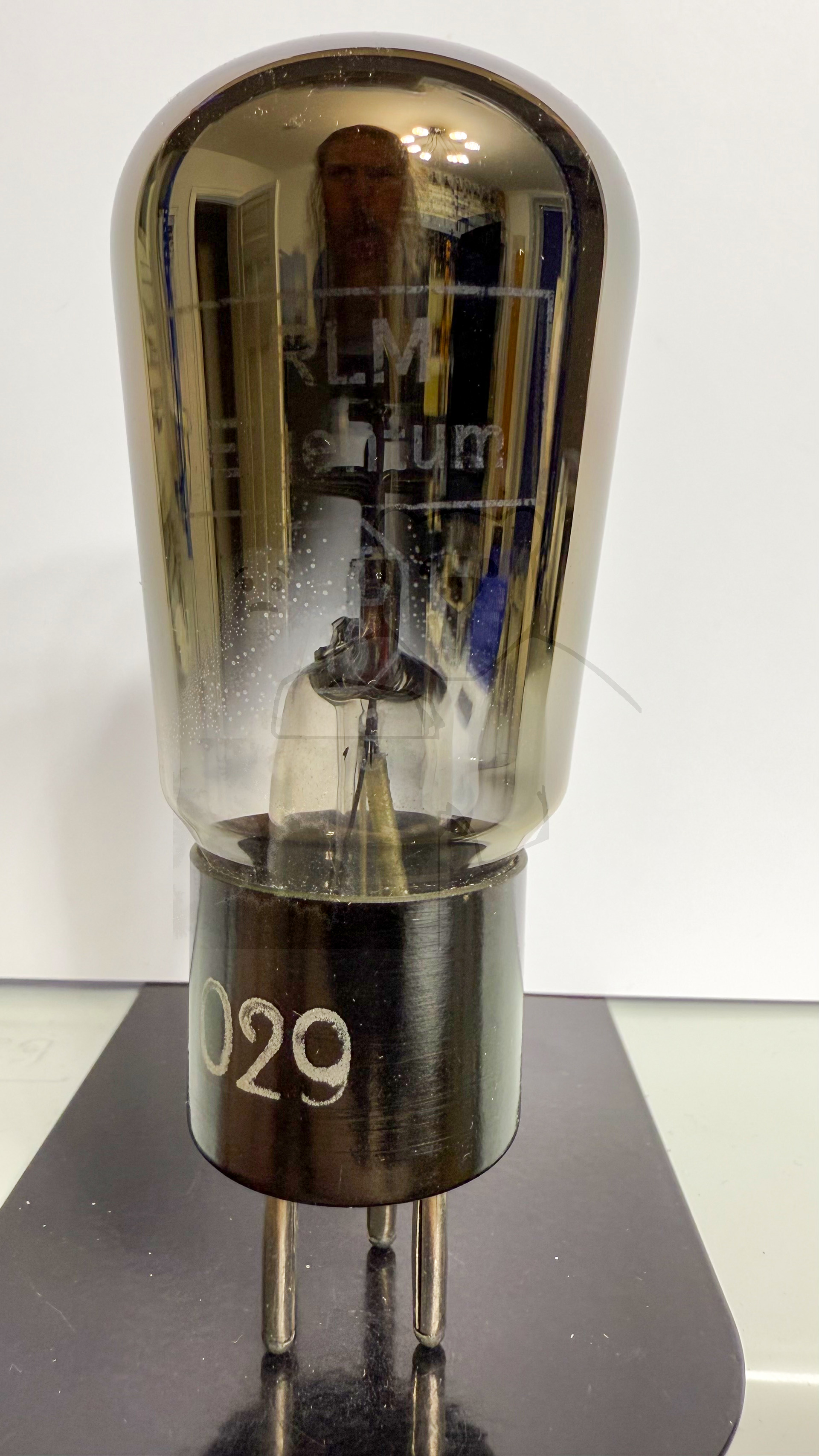

Hoheitszeichen	RLM Eigentum, BAL 716, 37 38 Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft.
Letzte Änderung
Lager	S38c

🔎 Beschreibung der Systeme für die Röhre: RE084k

	System 1
Kathode	1
Gitter 1	4
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Mikrofonverstaerker

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der RE084k

Bildquelle: Telefunken Datenblatt

🔎 YouTube Video zu RE084k

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/6a9uBu-zERc (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: RE084k
Anwendung RE084 Version 1.pdf (2548 kB)
Anwendung RE084 Version 2.pdf (299 kB)
Datenblatt RE084 Telefunken [www.tubedata.info].pdf (105 kB)
Pruefkarte RE084 - Neuberger RPM370 Roehrenmessgeraet.pdf (184 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
