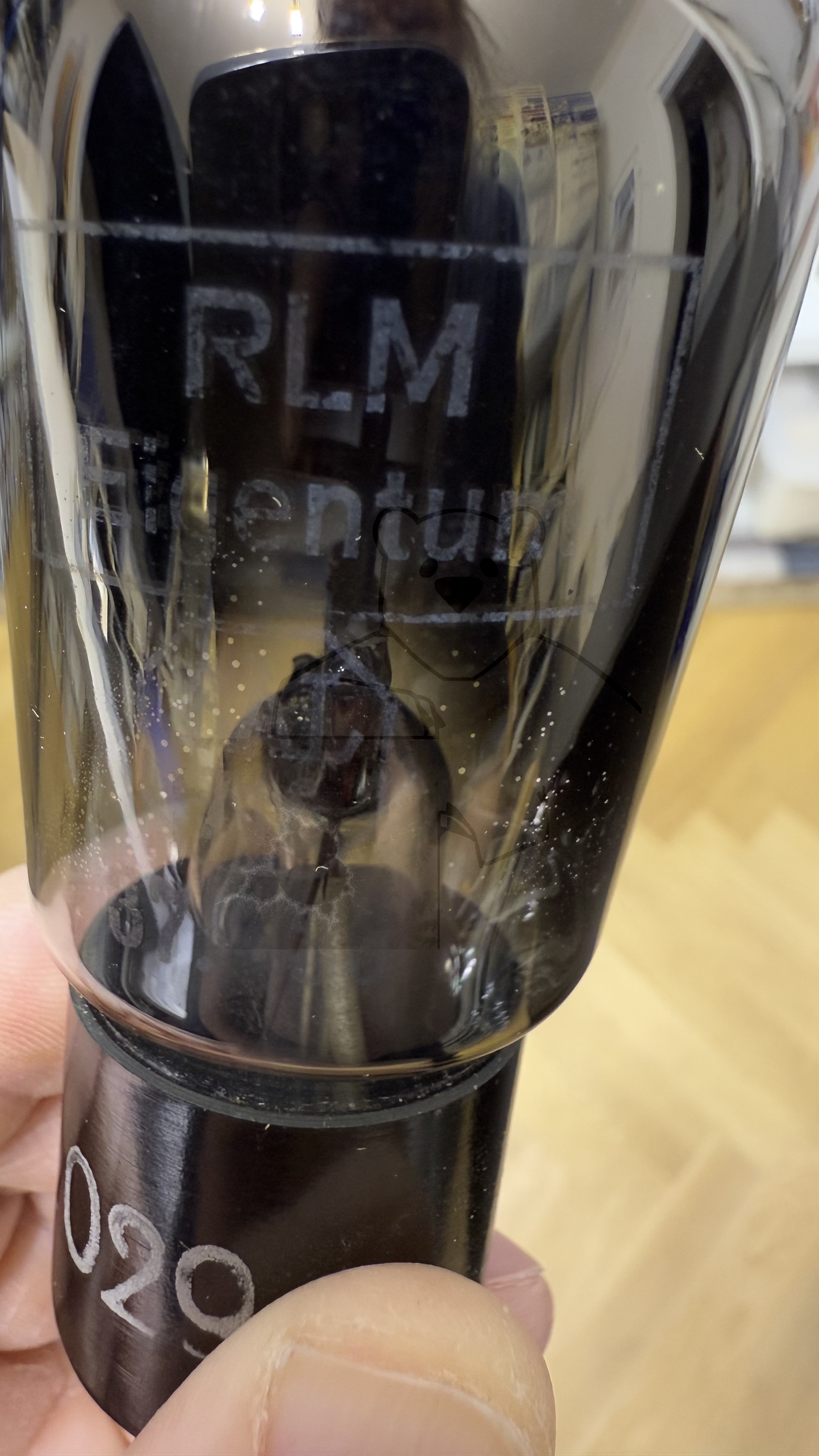

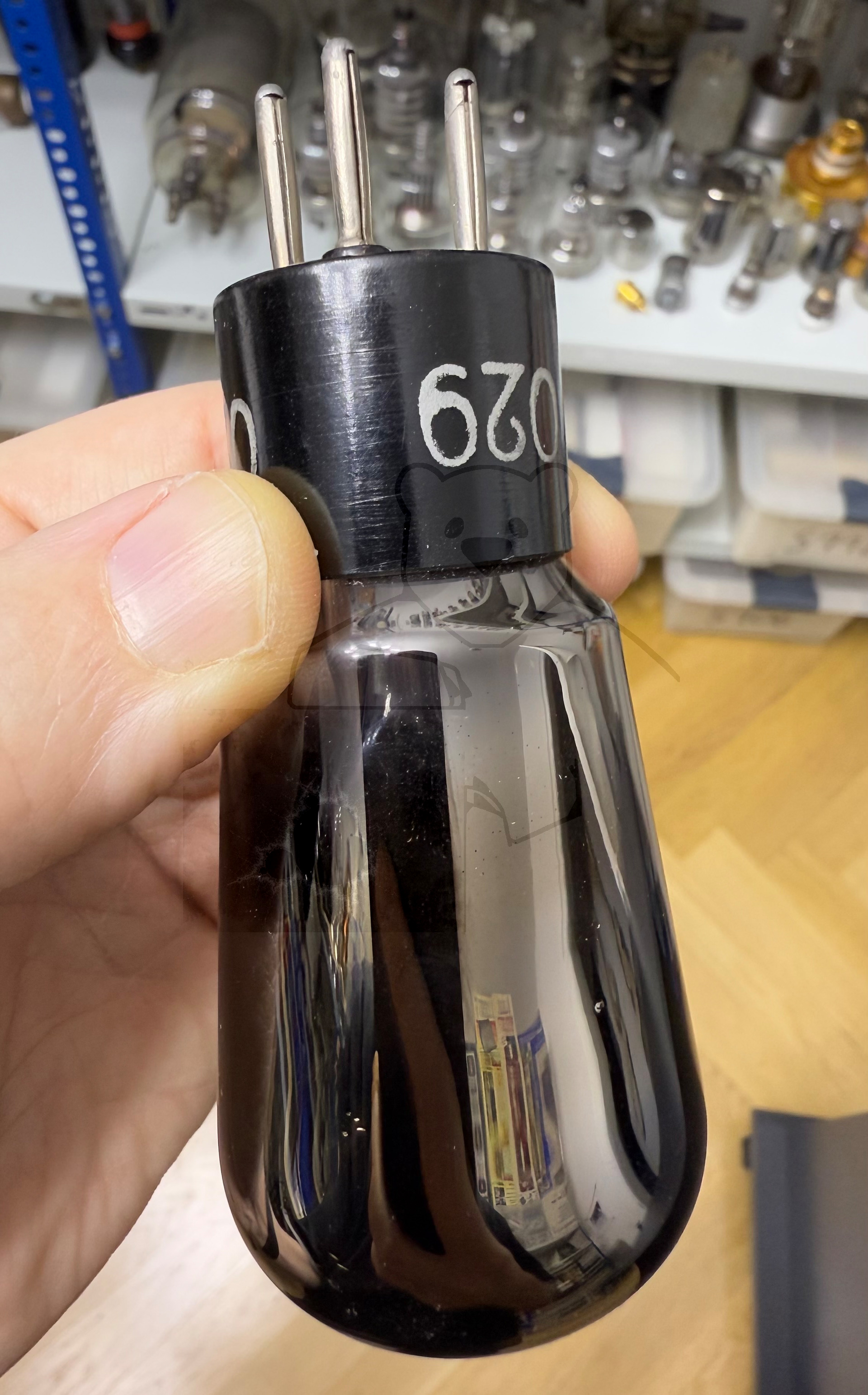

Daten und Bilder der Röhre: RE084k

🔎 Beschreibung der Röhre: RE084k

Name	RE084k
Vergleichsname	A408k
Heizspannung (Volt)	4
Heizstrom (Ampère)	0,08
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol.
Zusätzliche Informationen	Dies ist die mikrofoniearme Ausführung der → RE084 für Kondensatormikrofone.
Letzte Änderung	03.06.2018 08:30:50

🔎 Beschreibung der Systeme für die Röhre: RE084k

	System 1
Kathode	1
Gitter 1	4
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Mikrofonverstaerker

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

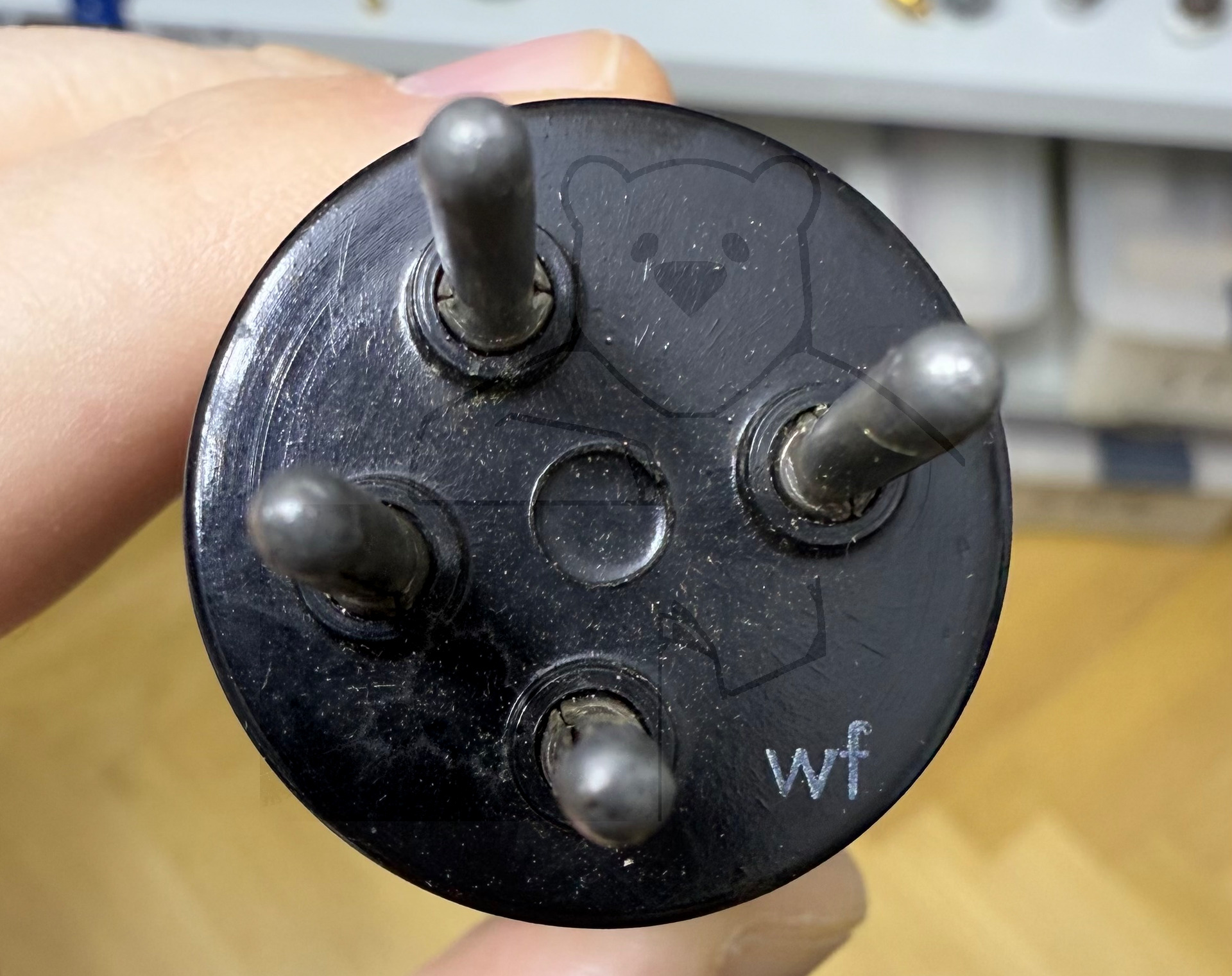

🔎 Sockelschaltung der RE084k

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: RE084k
Anwendung RE084 Version 1.pdf (2548 kB)
Anwendung RE084 Version 2.pdf (299 kB)
Datenblatt RE084 Telefunken [www.tubedata.info].pdf (105 kB)
Pruefkarte RE084 - Neuberger RPM370 Roehrenmessgeraet.pdf (184 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
