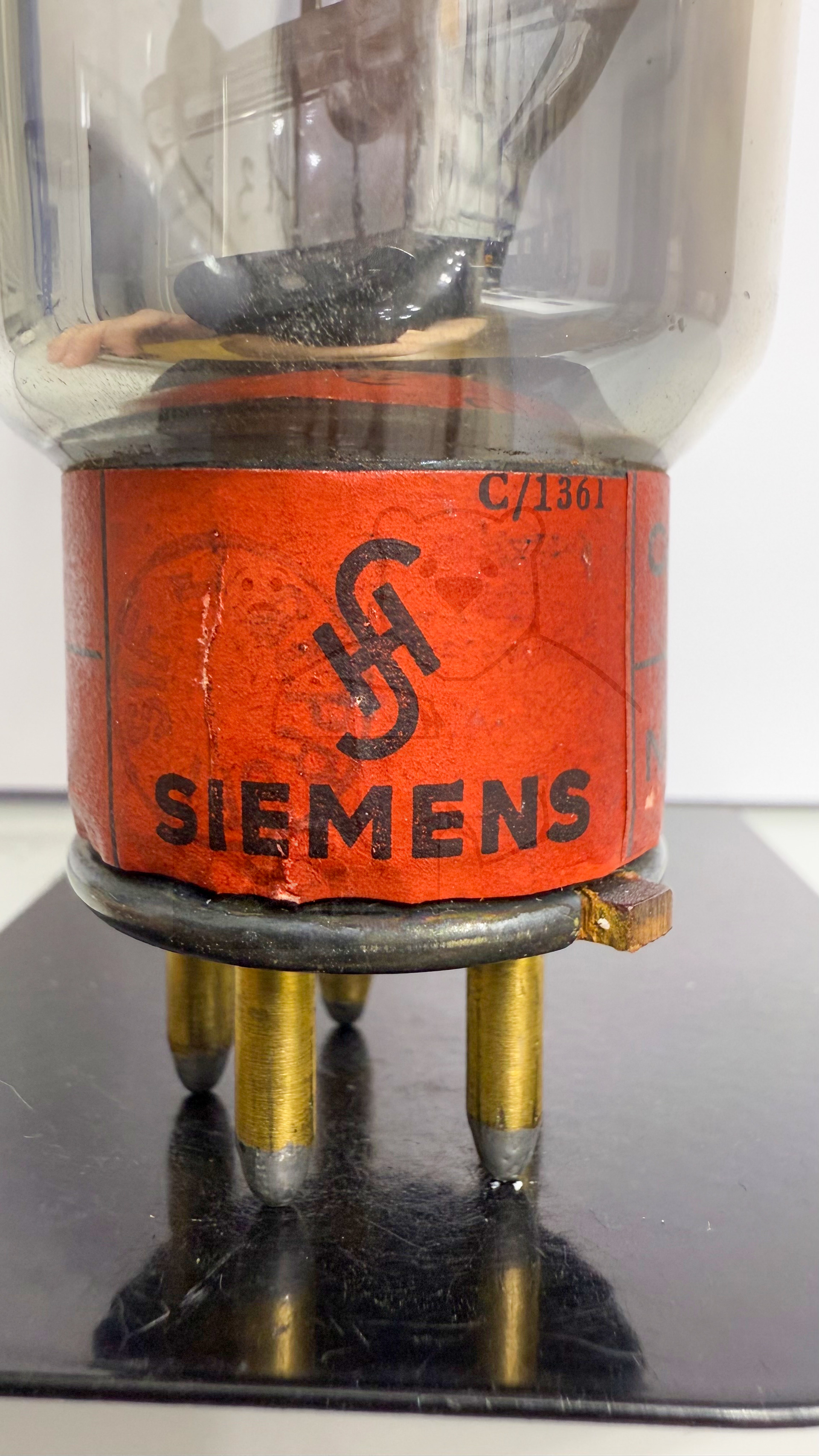

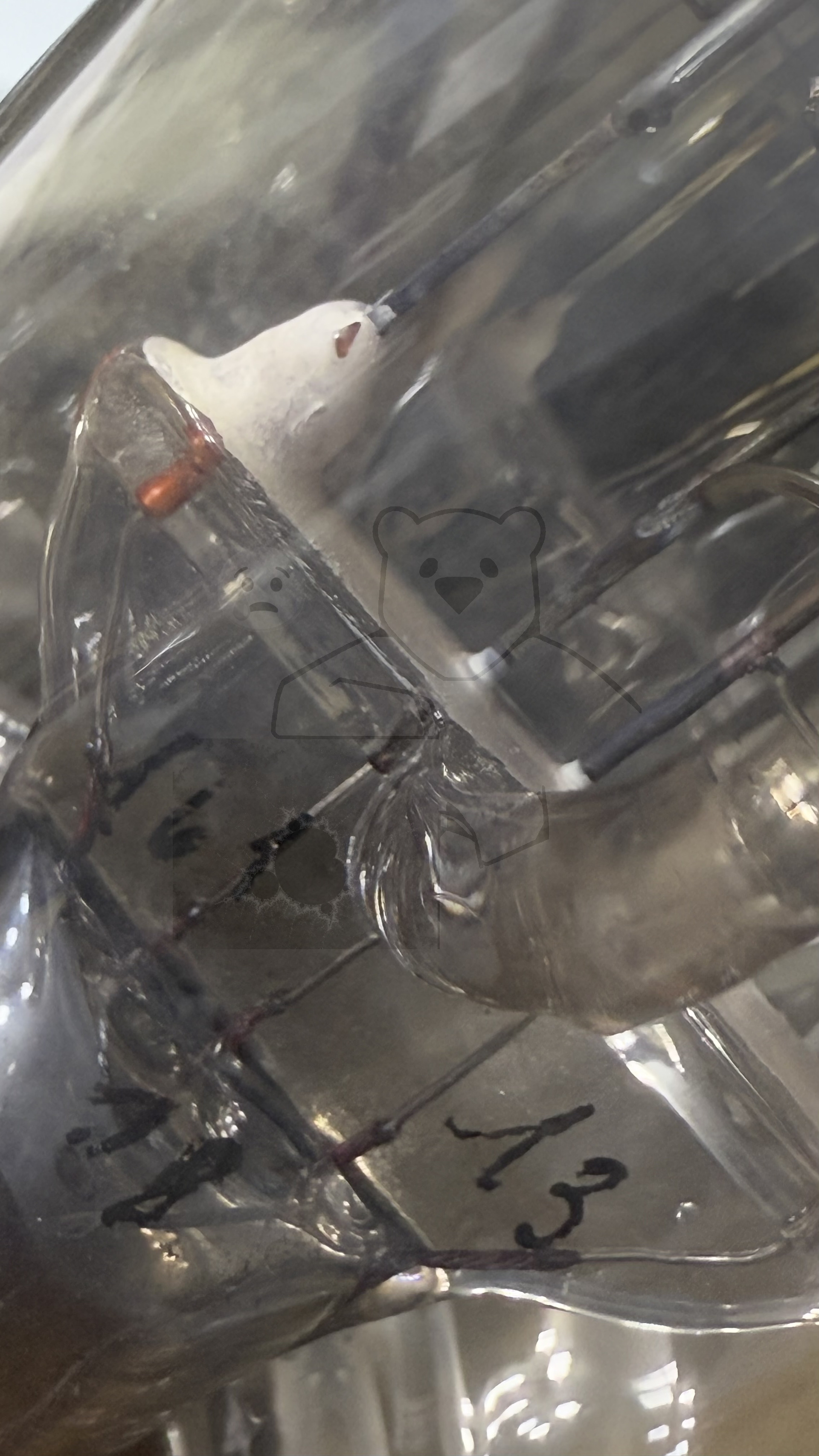

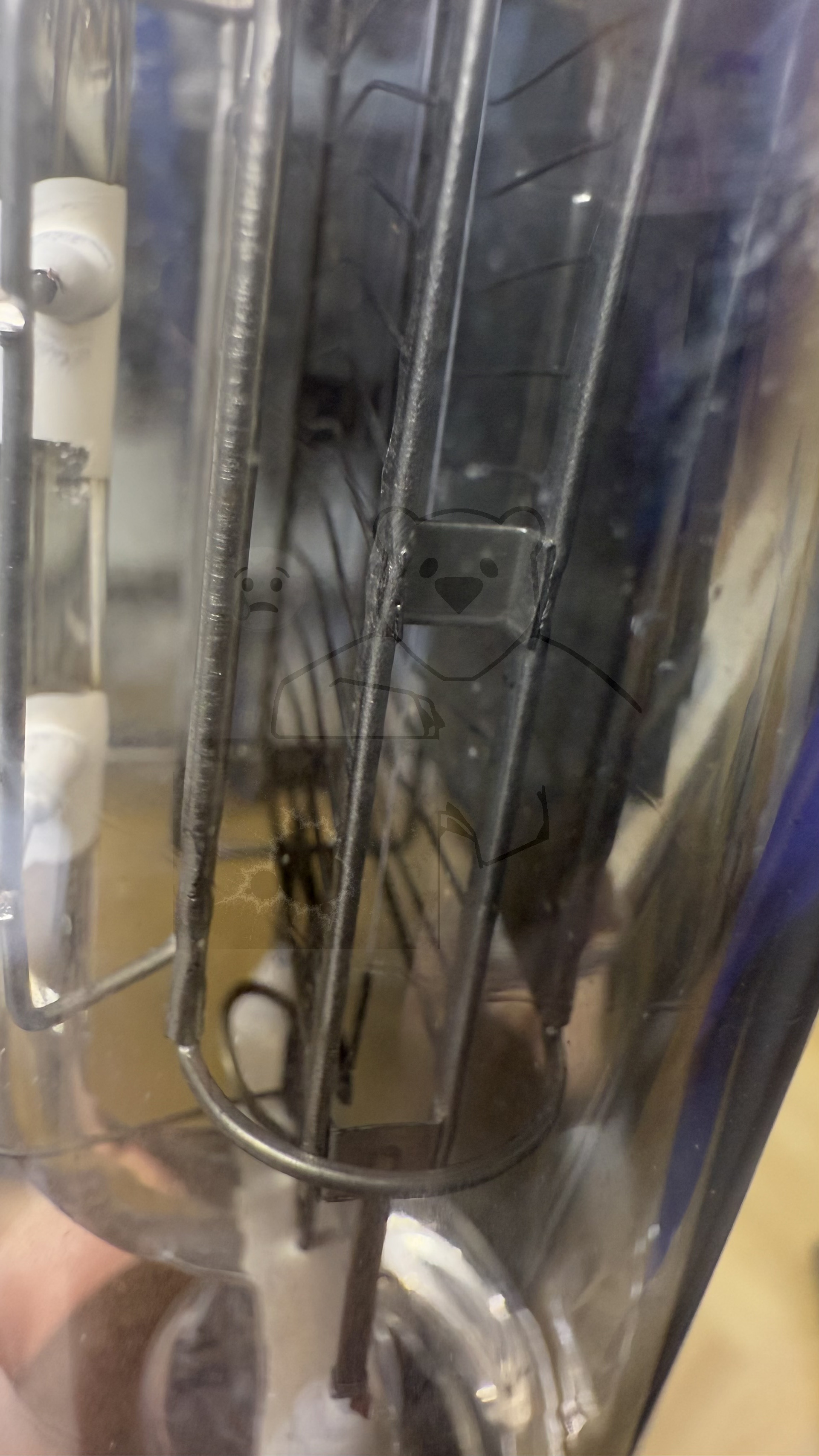

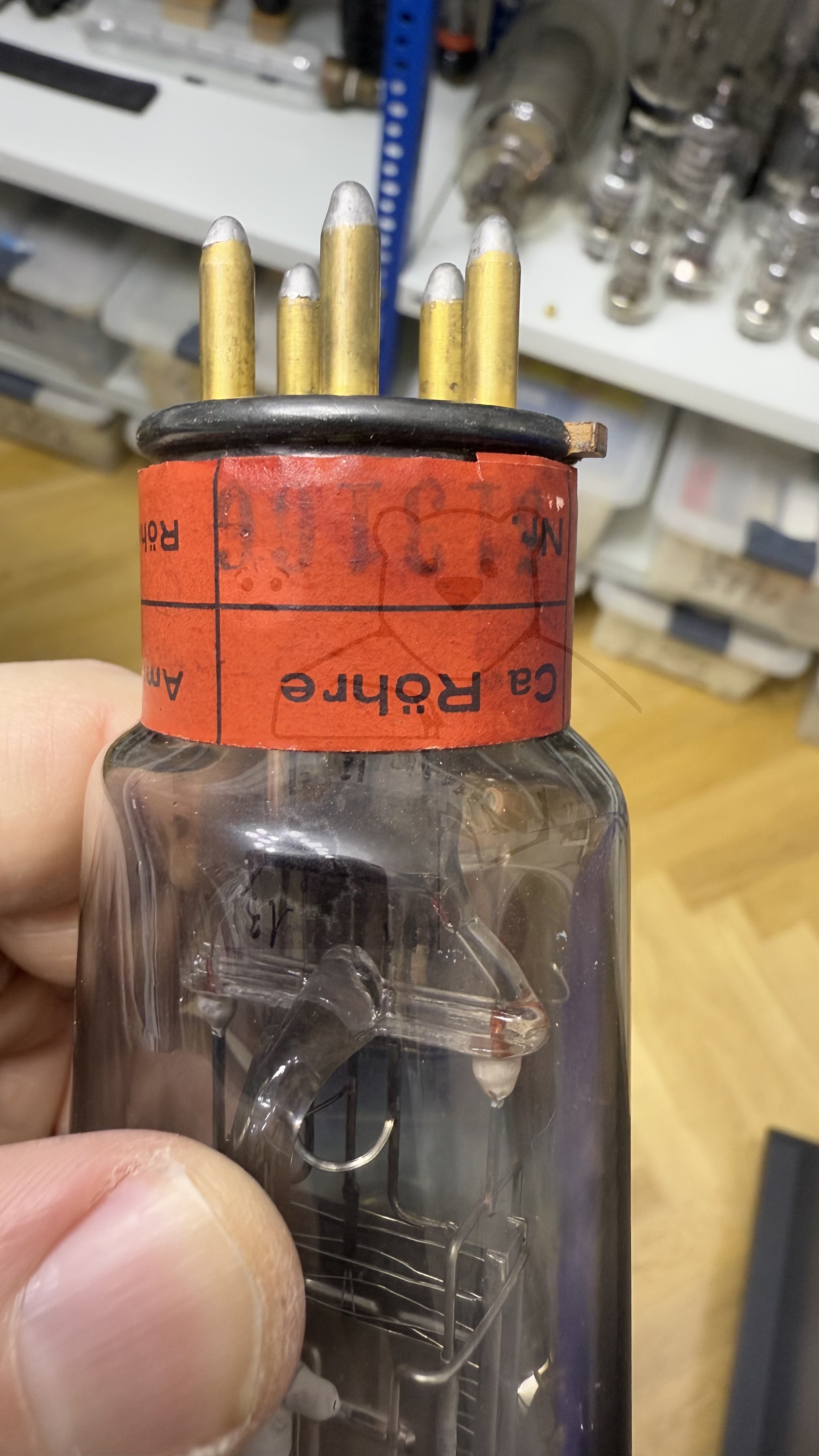

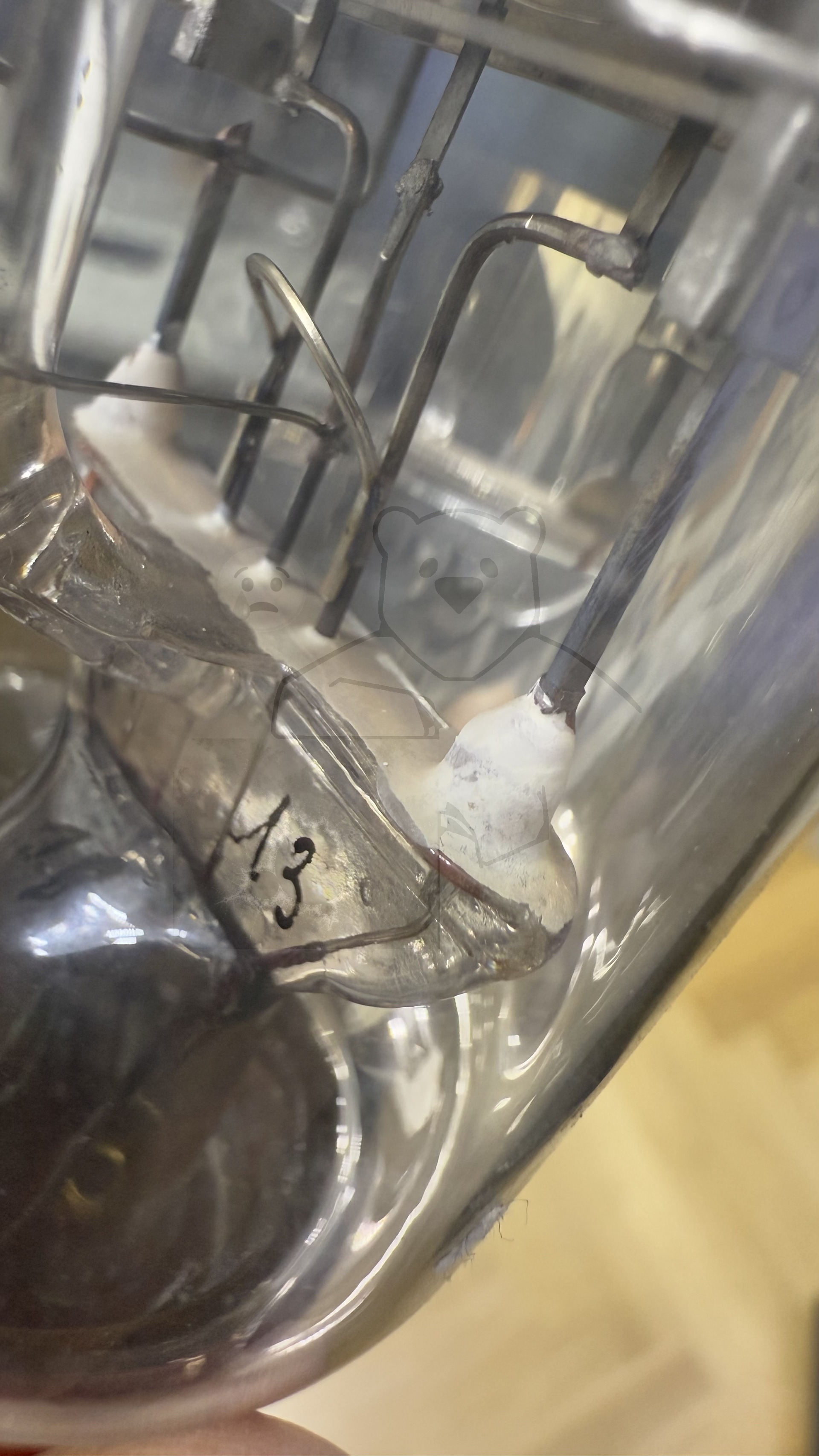

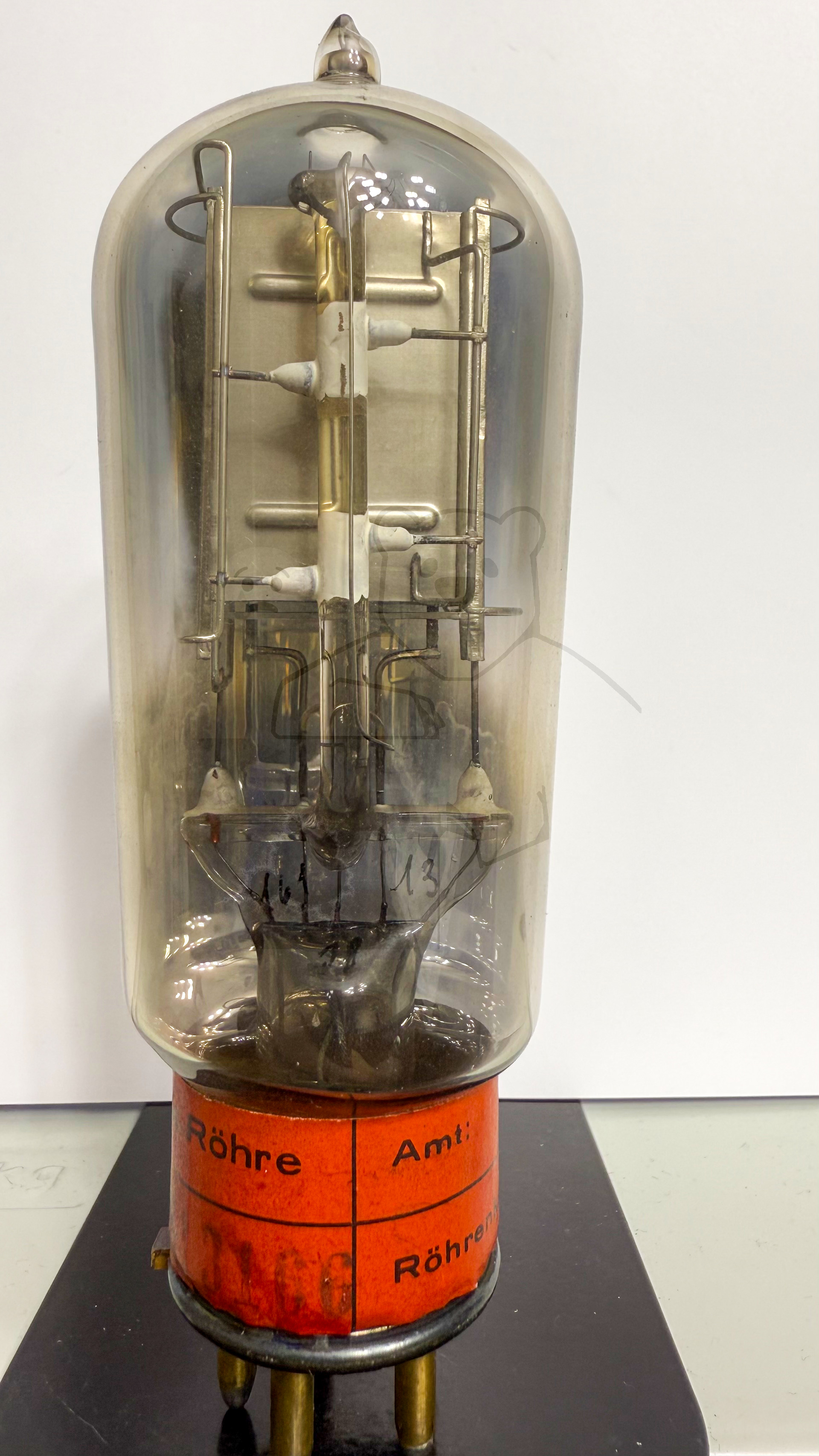

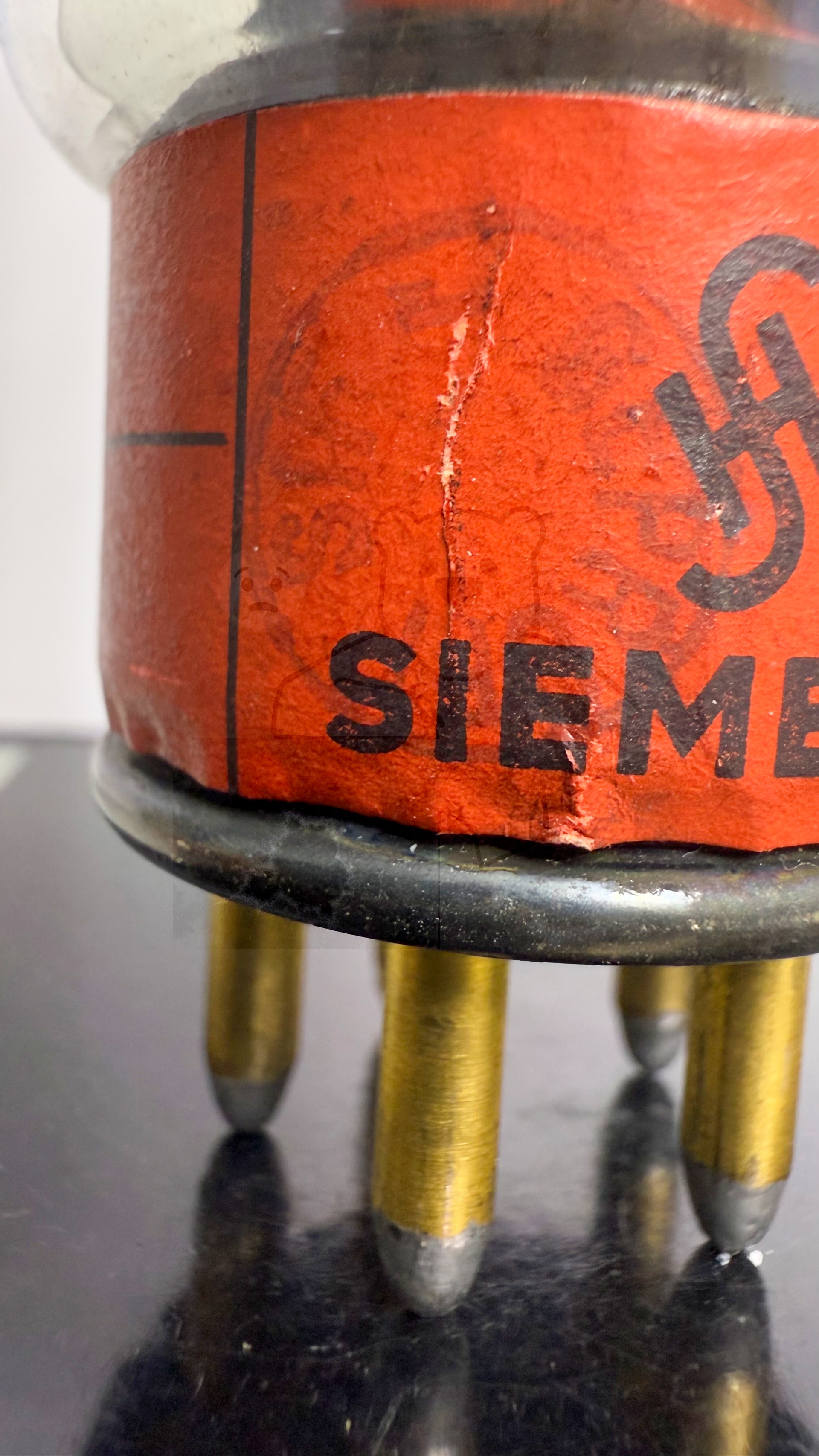

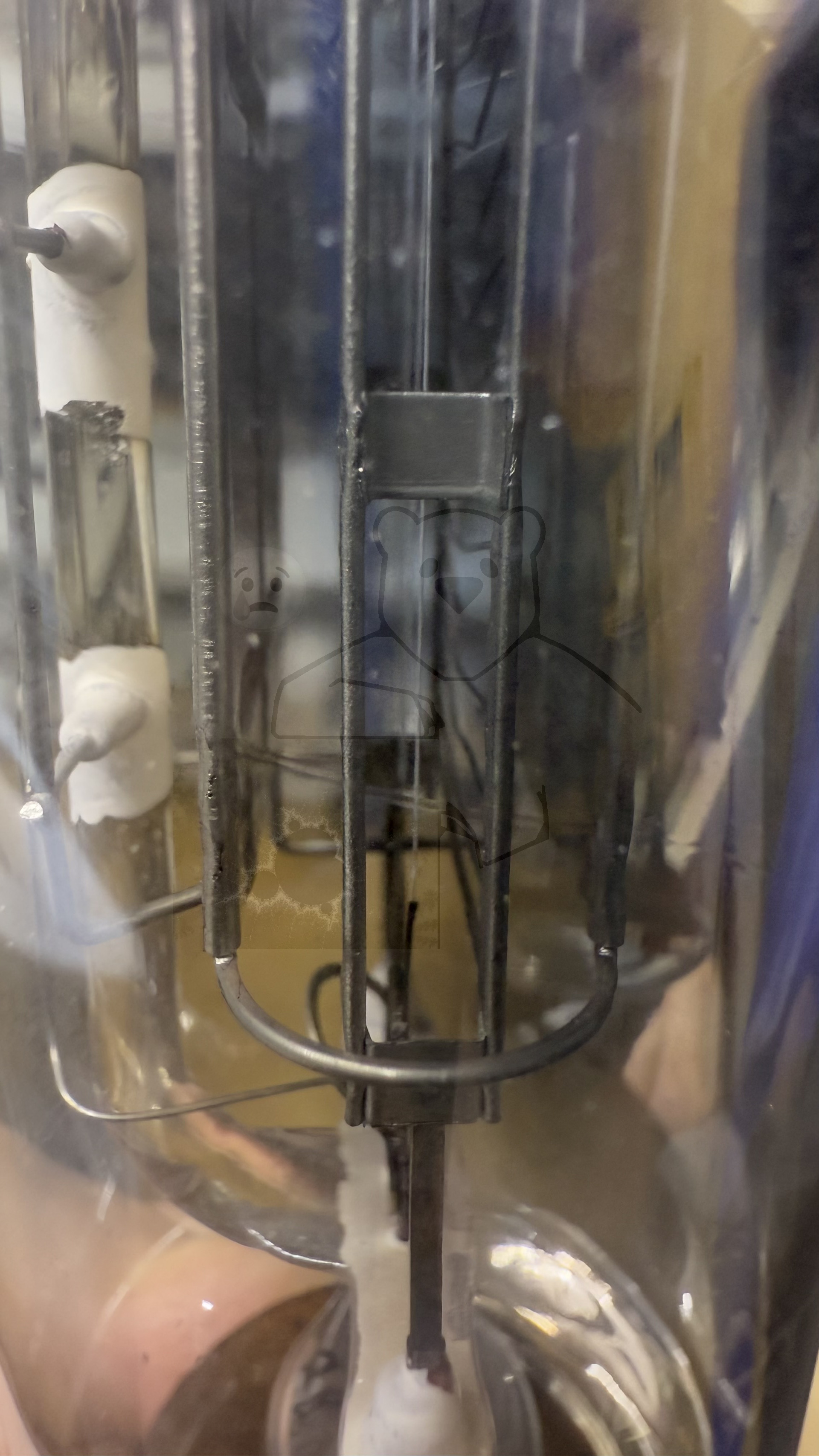

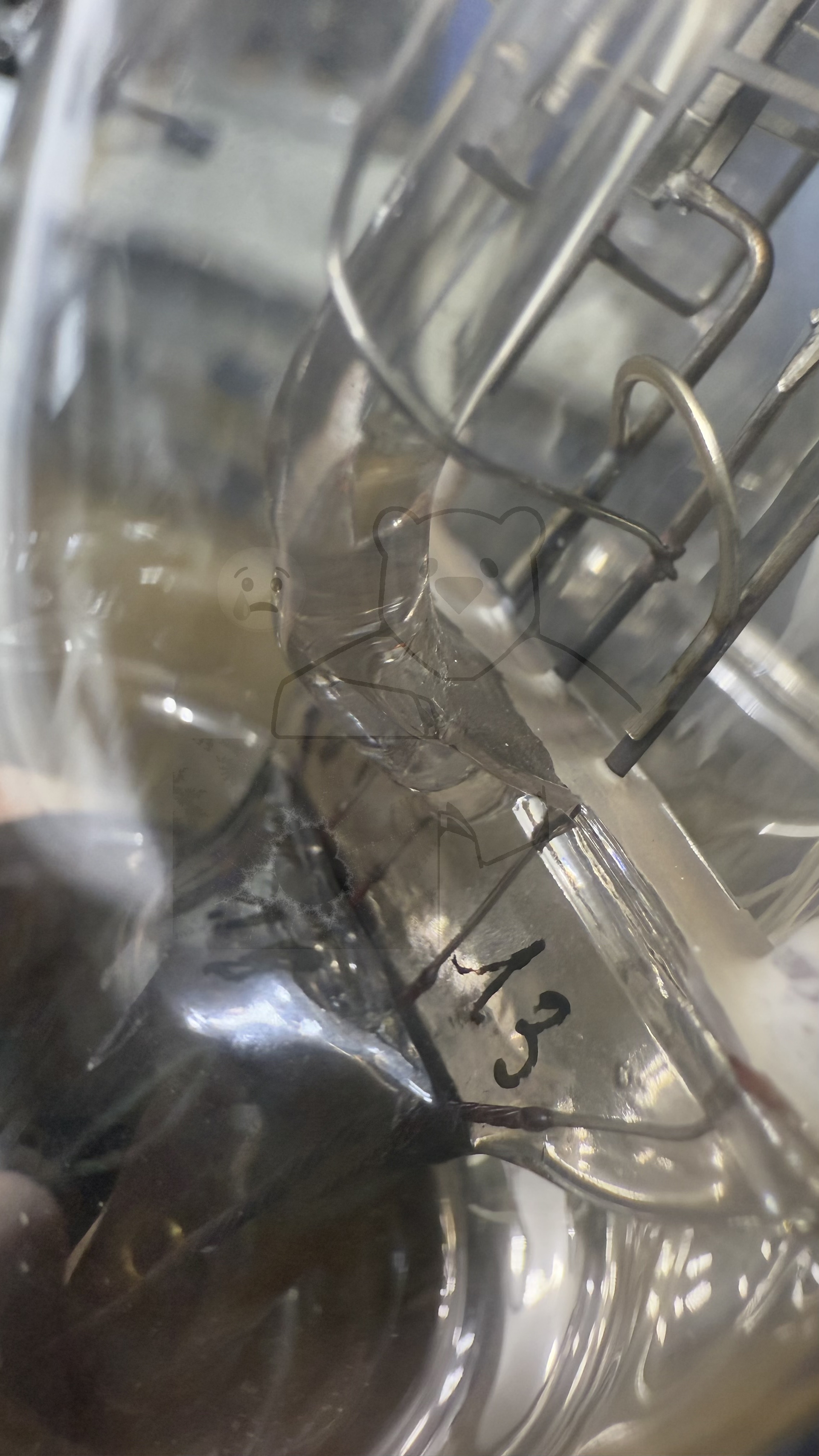

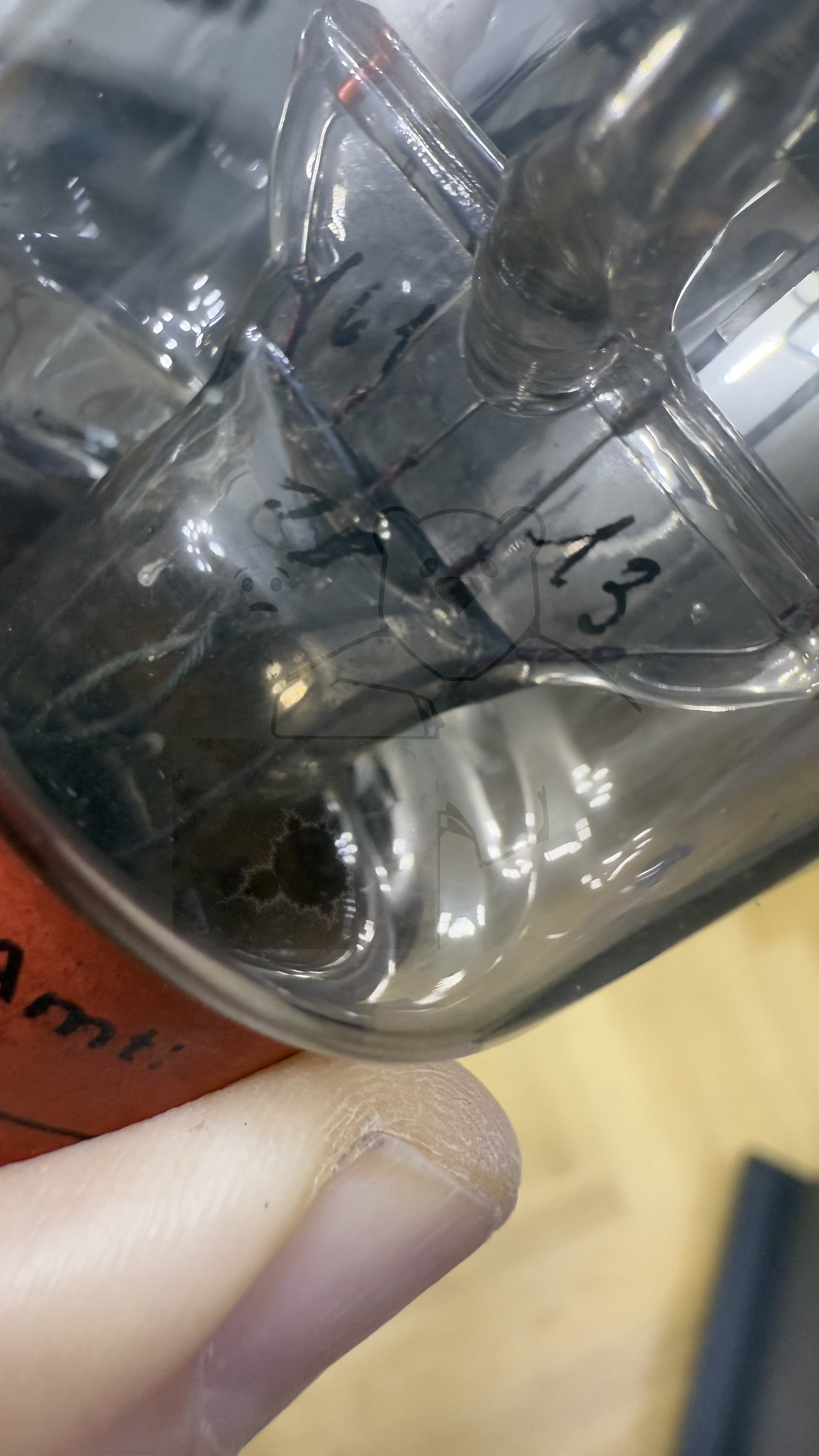

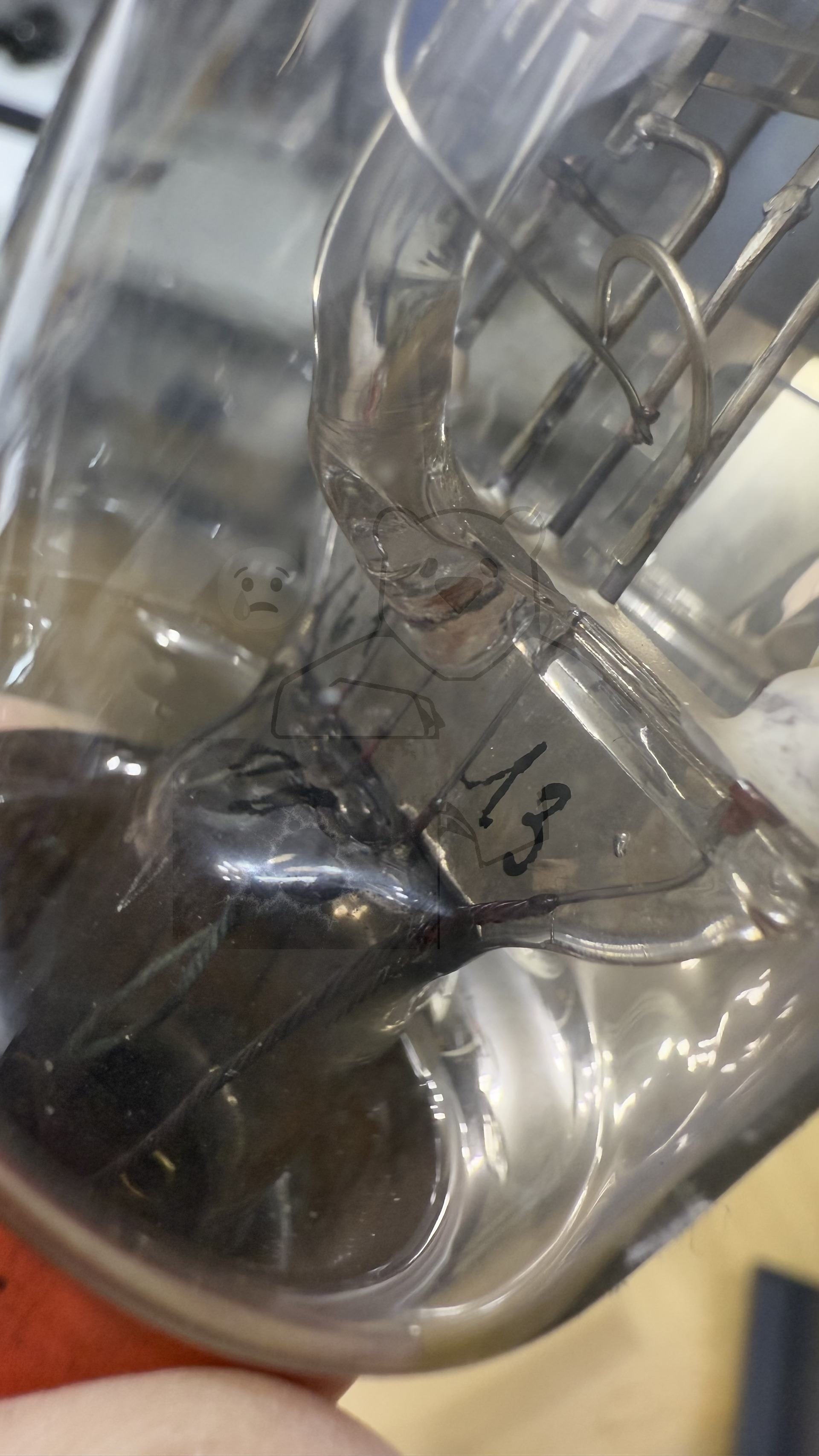

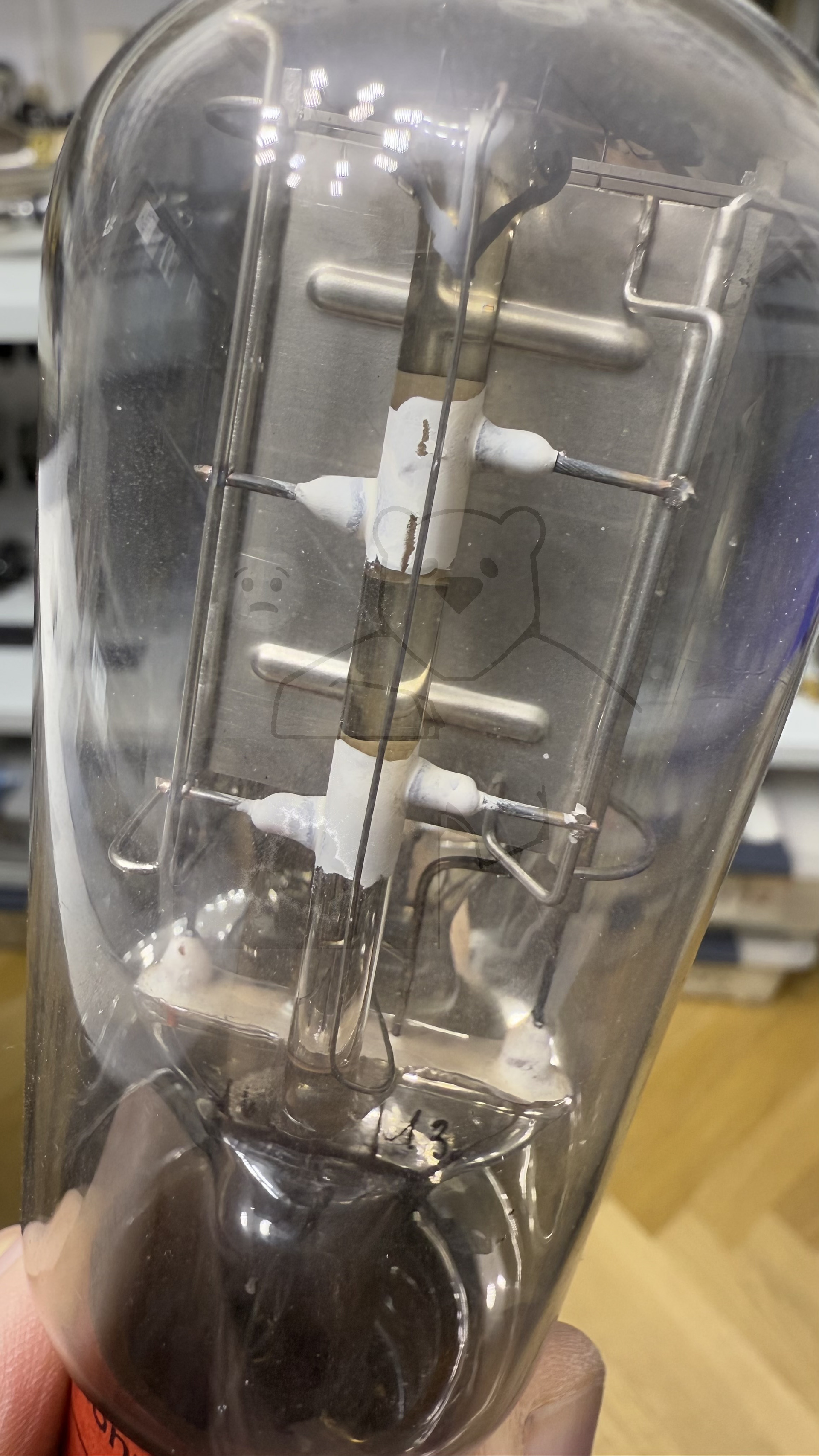

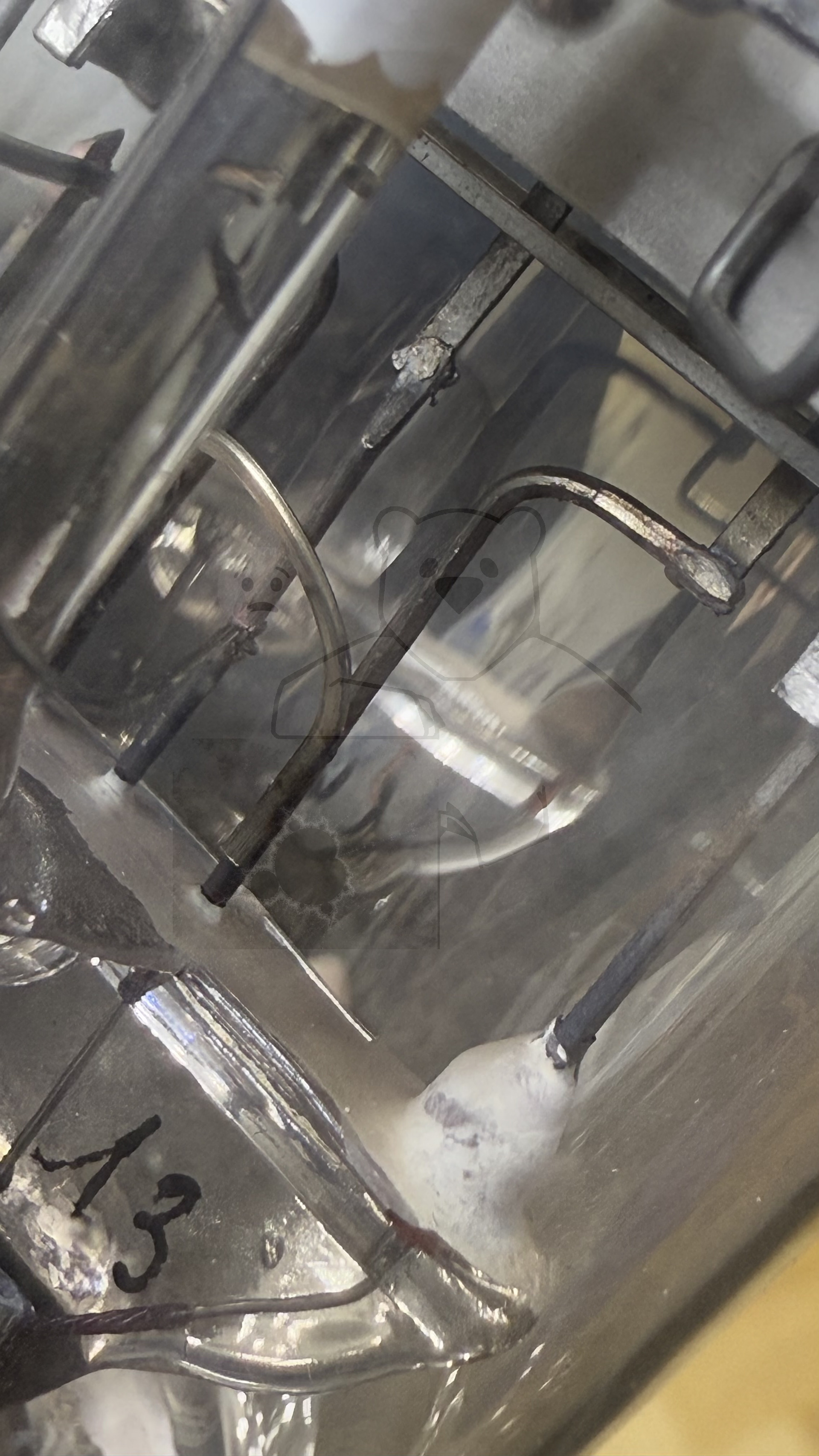

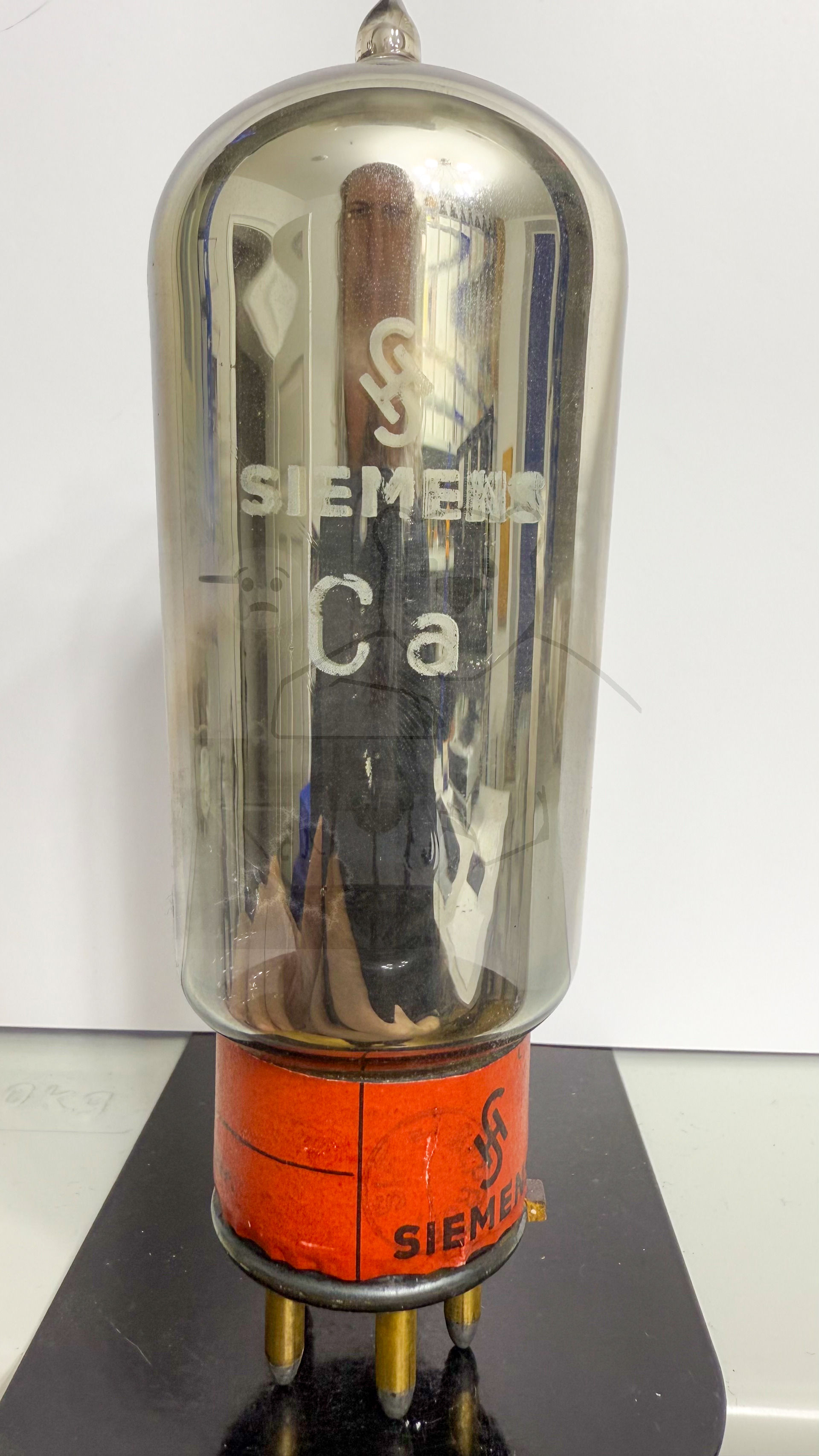

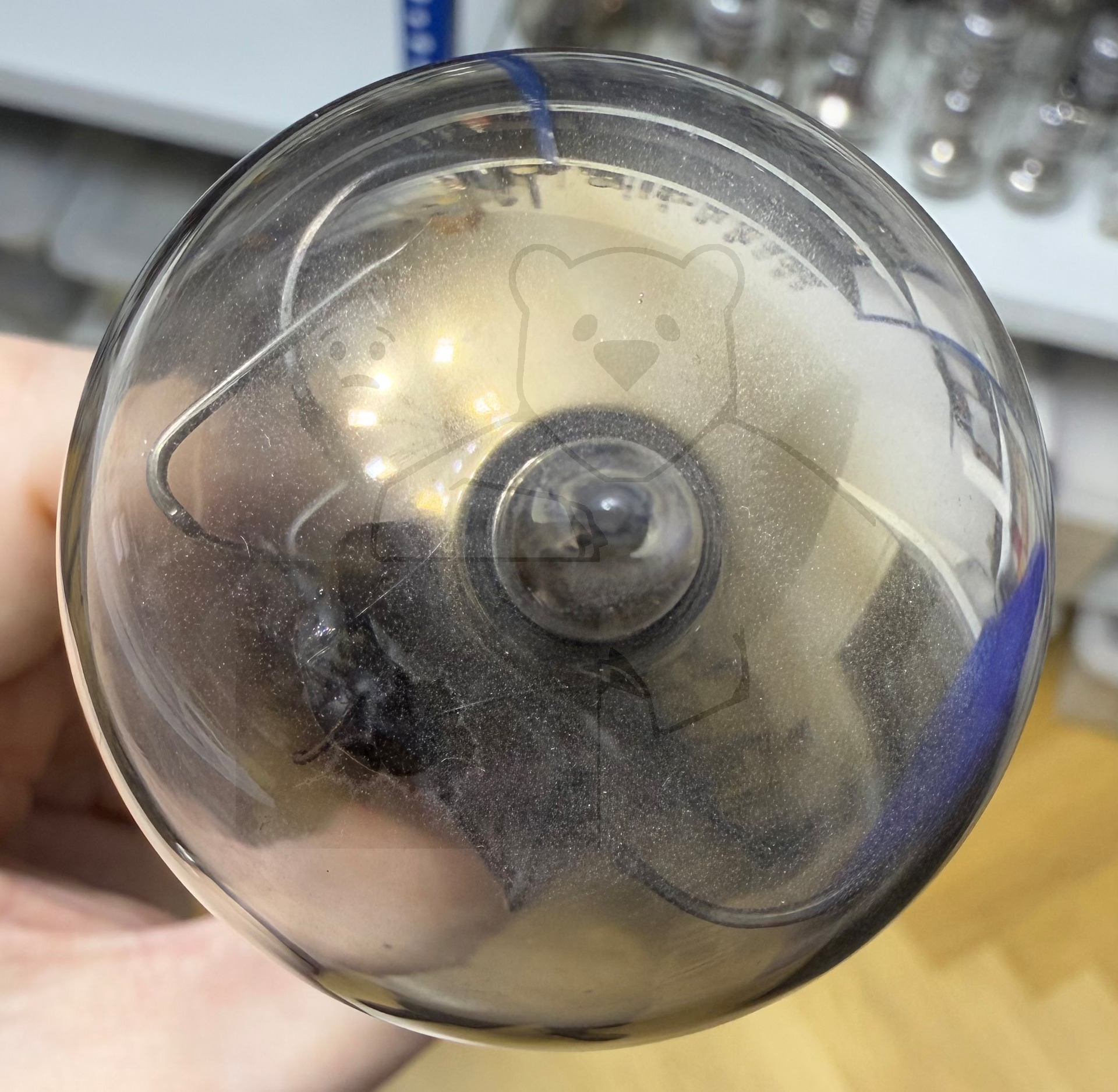

Daten und Bilder der Röhre: Ca

🔎 Beschreibung der Röhre: Ca Inventarnummer: 06418

Name	→ Ca
Vergleichsname
Hersteller	→ Siemens
Heizspannung (Volt)	3,65
Heizstrom (Ampère)	1,1
Art der Heizung	Direkt

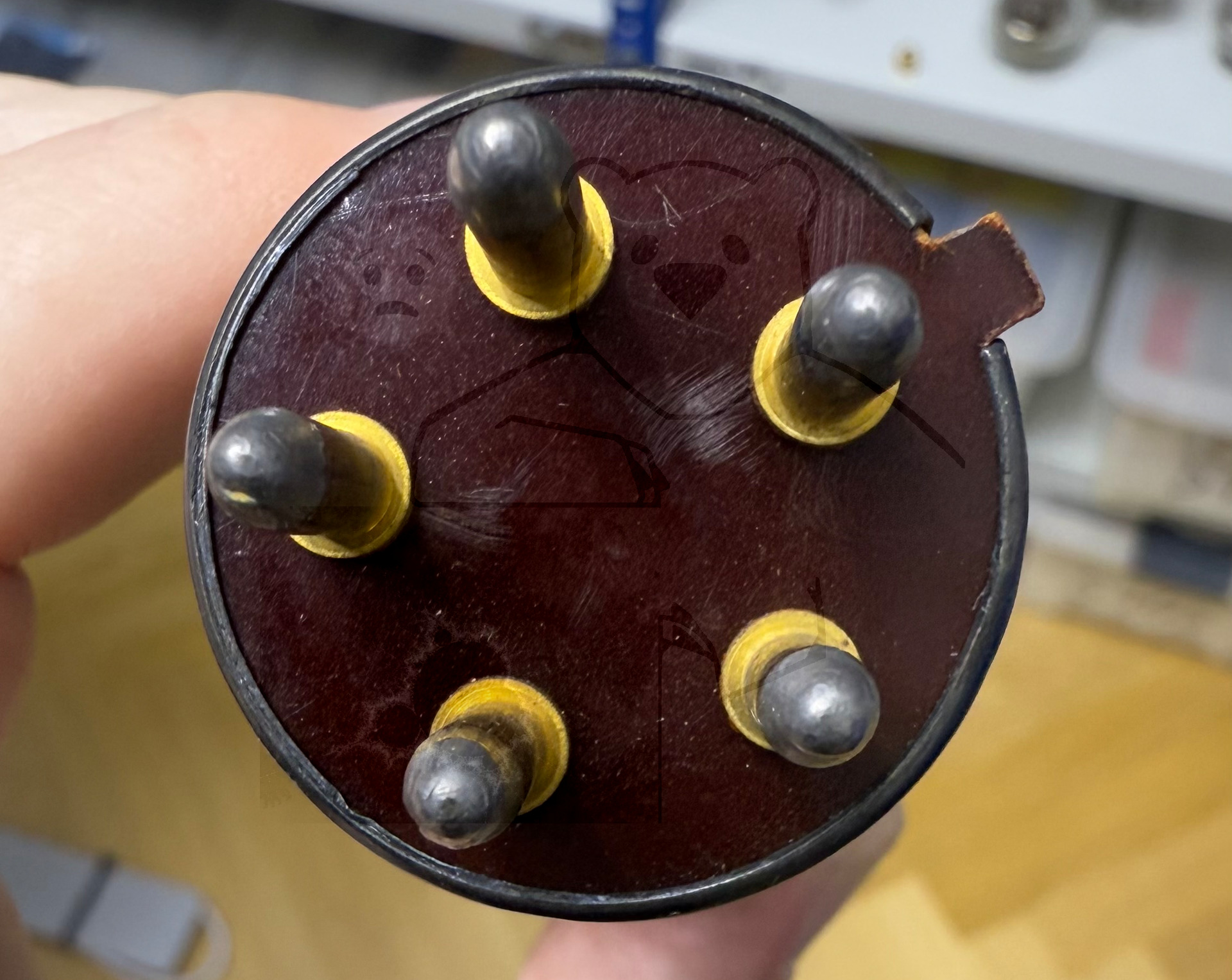

Röhren mit Sockel	→ Informationen zum Sockel: Postroehre, 5pol. → Liste aller Röhren mit: Postroehre, 5pol.
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer	513166
Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L10

🔎 Beschreibung der Systeme für die Röhre: Ca

	System 1
Kathode	2
Gitter 1	3
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1
Anode 2
Leuchtschirm
Heizung	2, 5
Abschirmung
Funktion	→ Endtriode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der Ca

Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt

🔎 Datenblätter zur Röhre: Ca
Datenblatt Ca RFT.pdf (59 kB)
Datenblatt Cas RFT.pdf (59 kB)
Pruefkarte Ca - Neuberger RPM370 Roehrenmessgeraet.pdf (216 kB)
Pruefkarte Ca Cas - Funke W19 Roehrenpruefer.pdf (163 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
