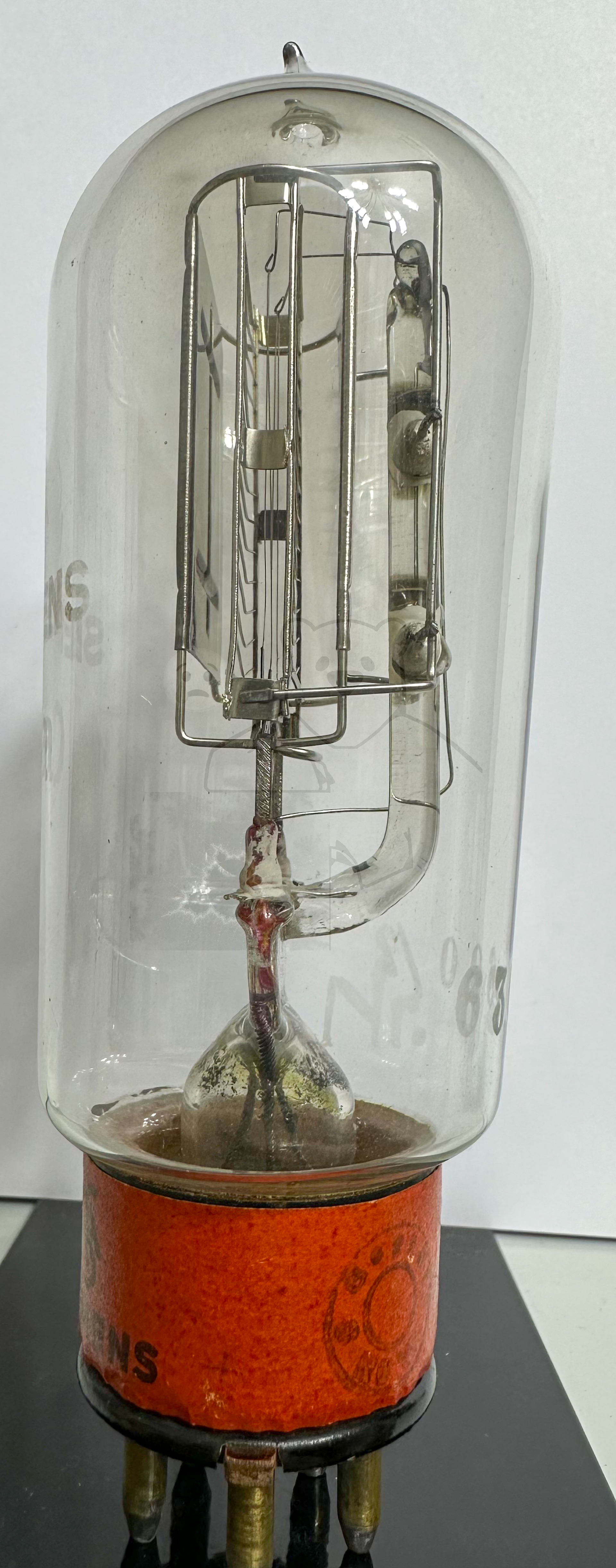

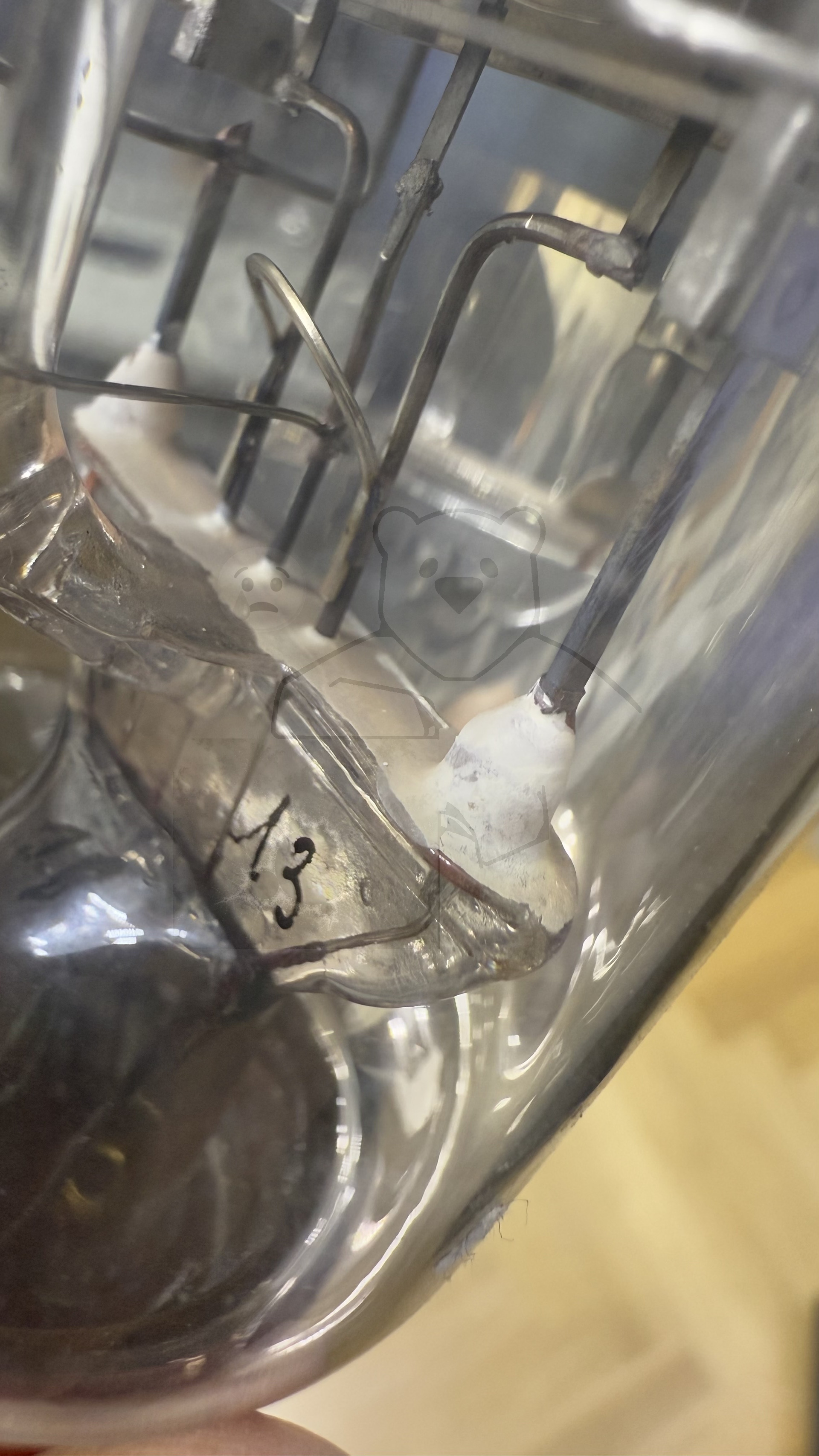

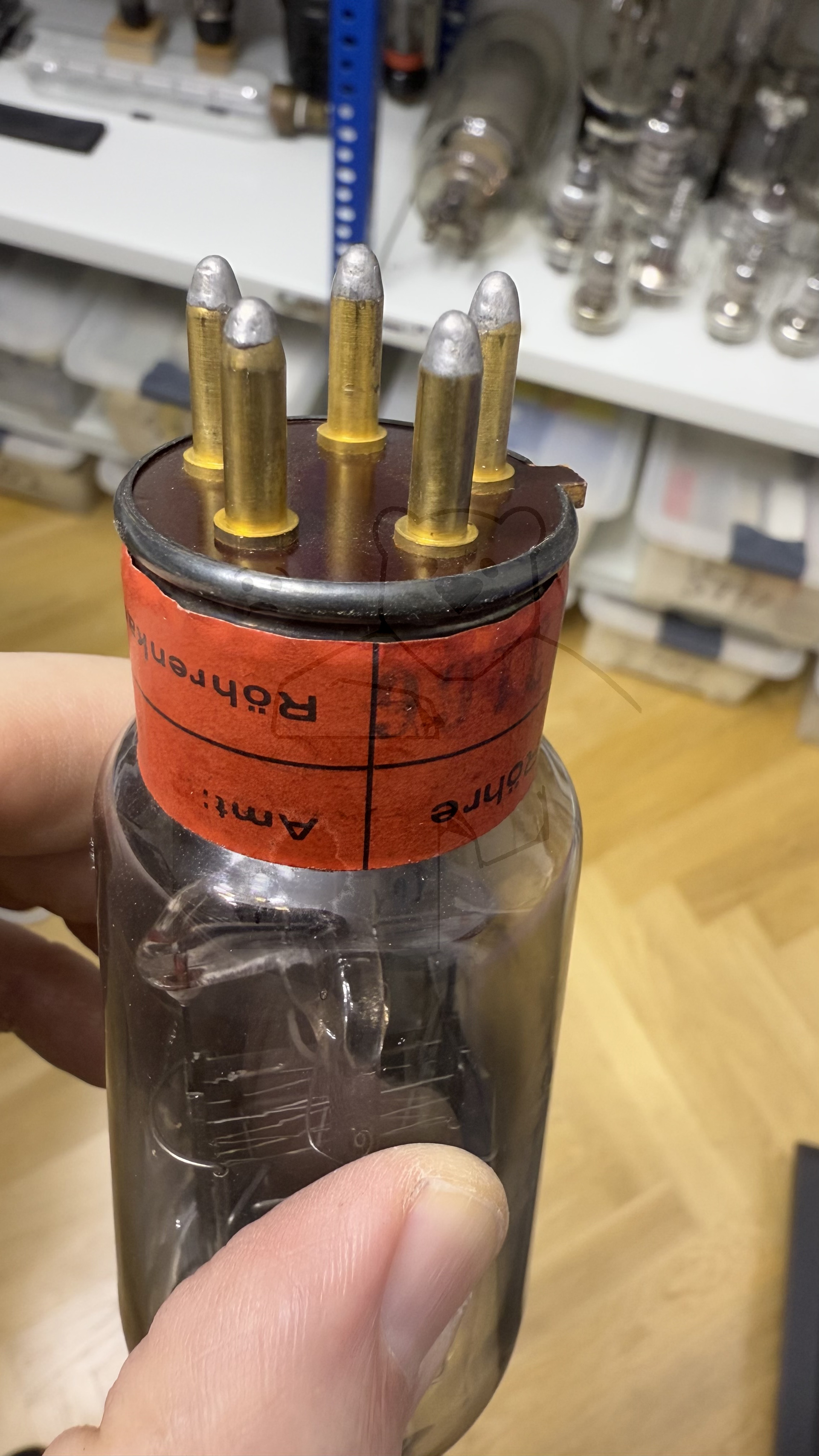

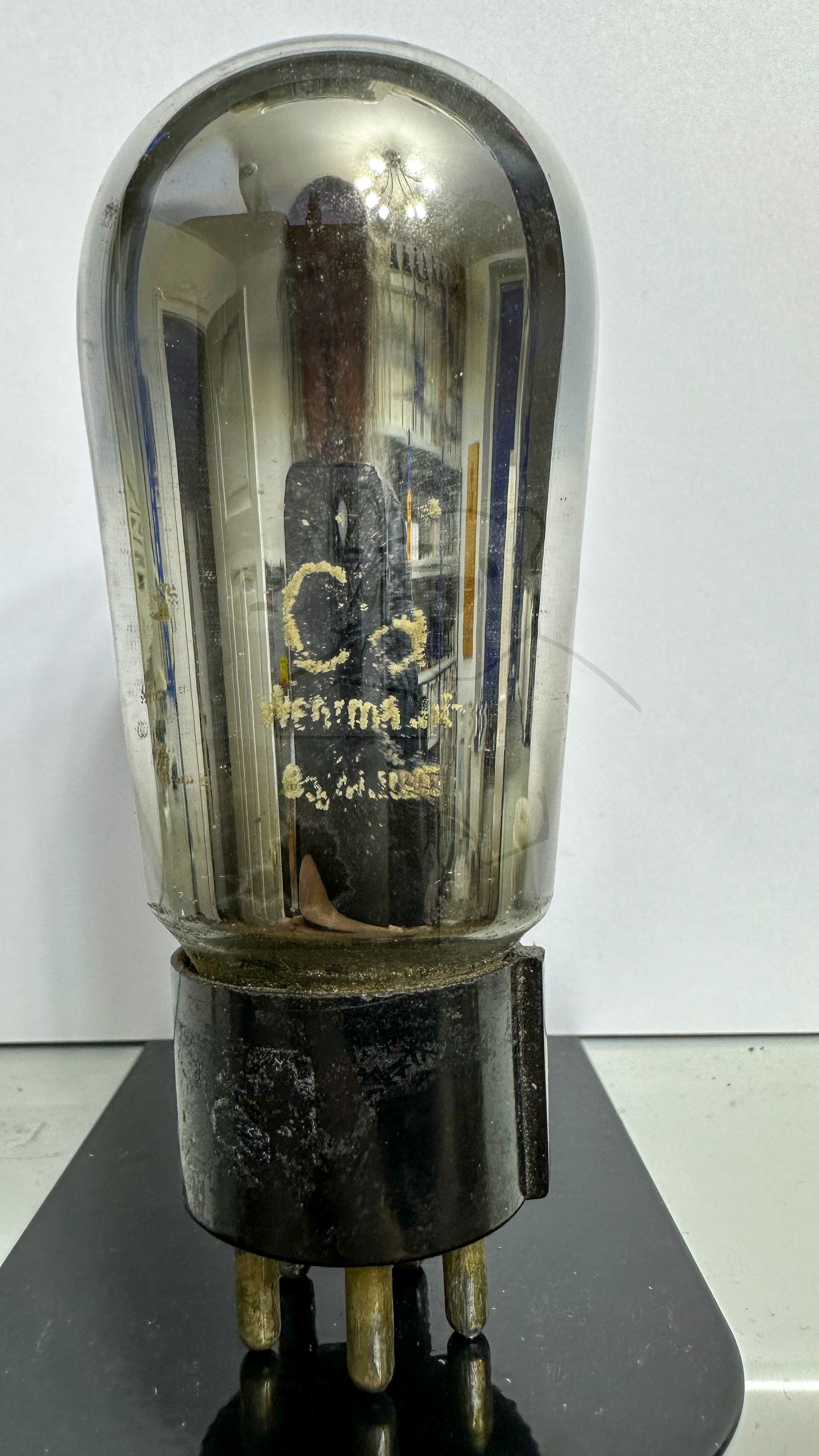

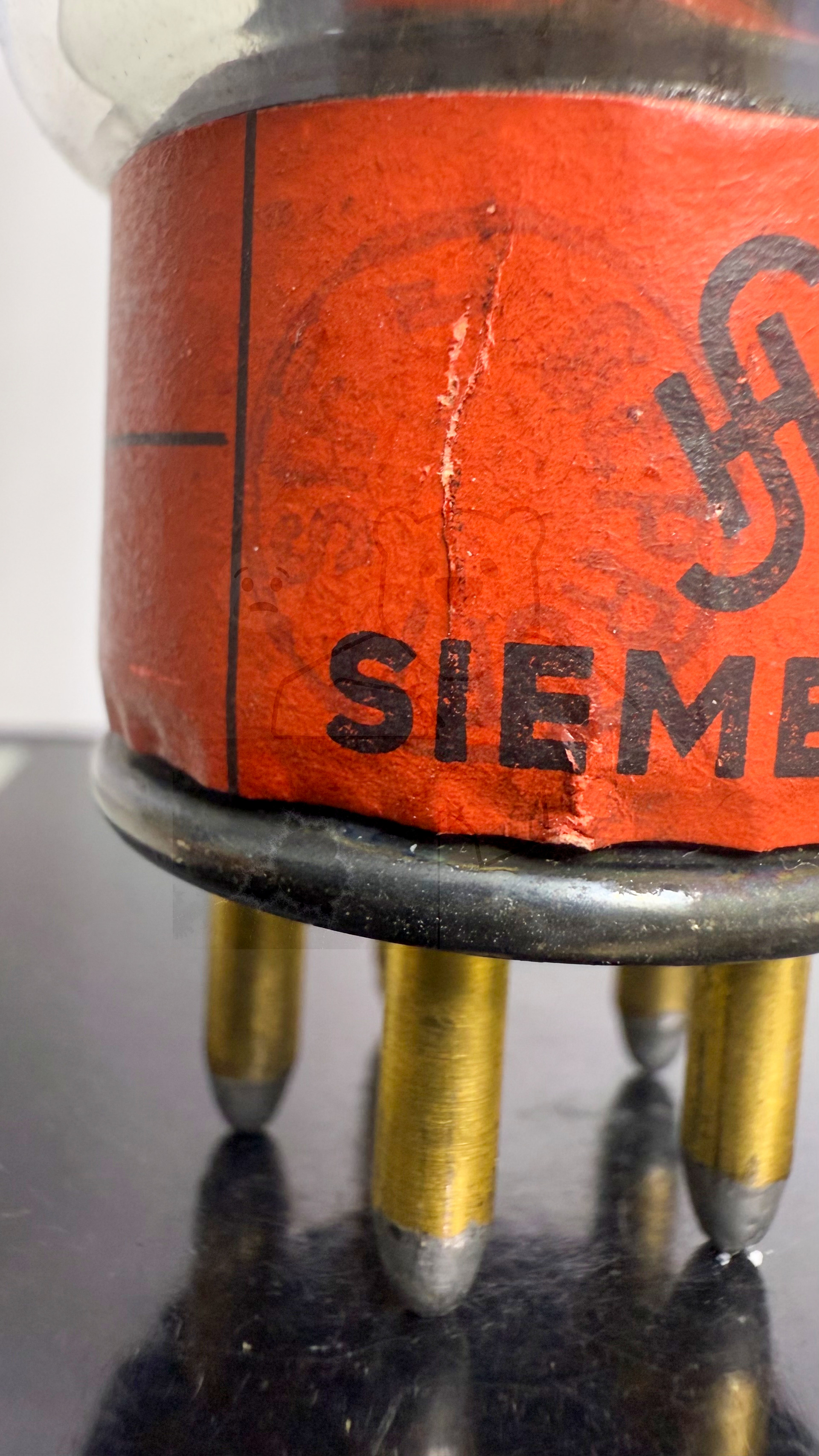

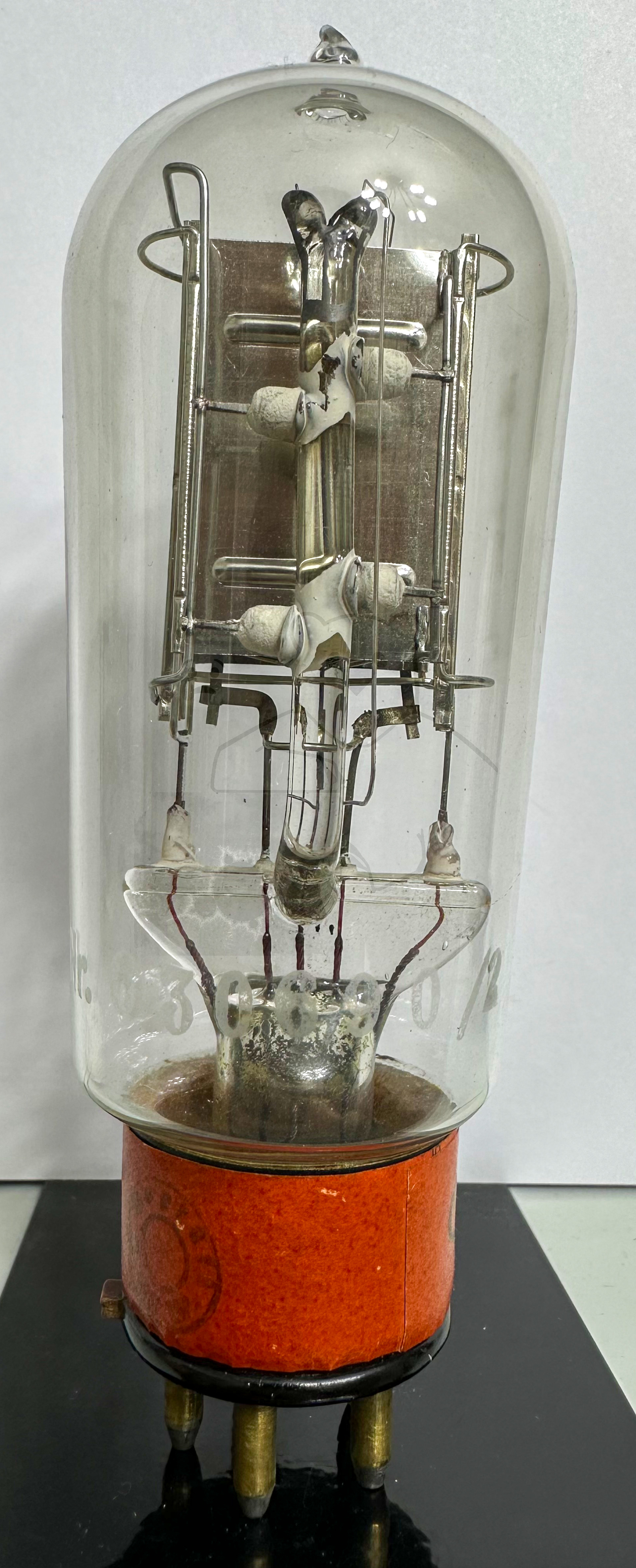

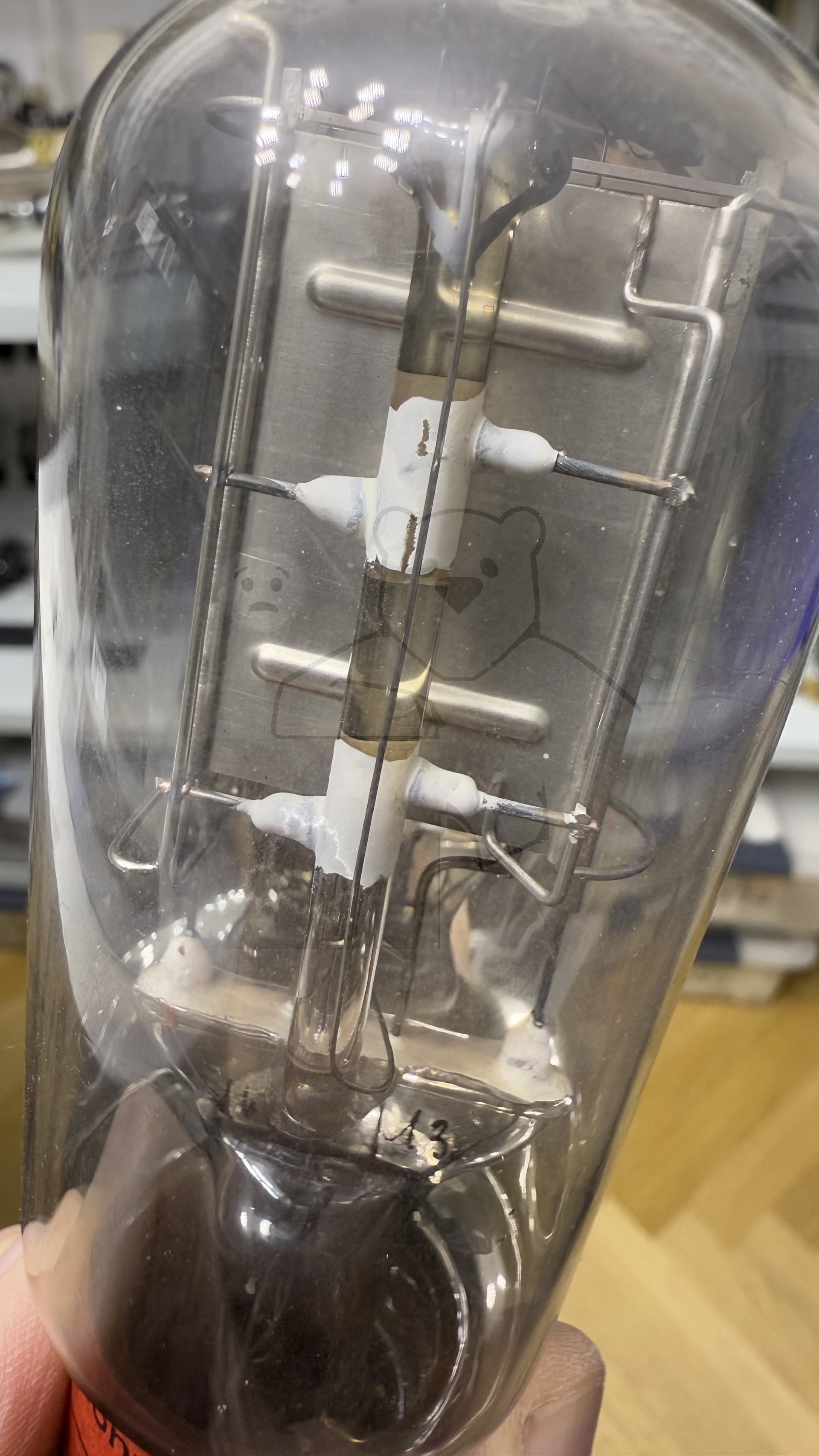

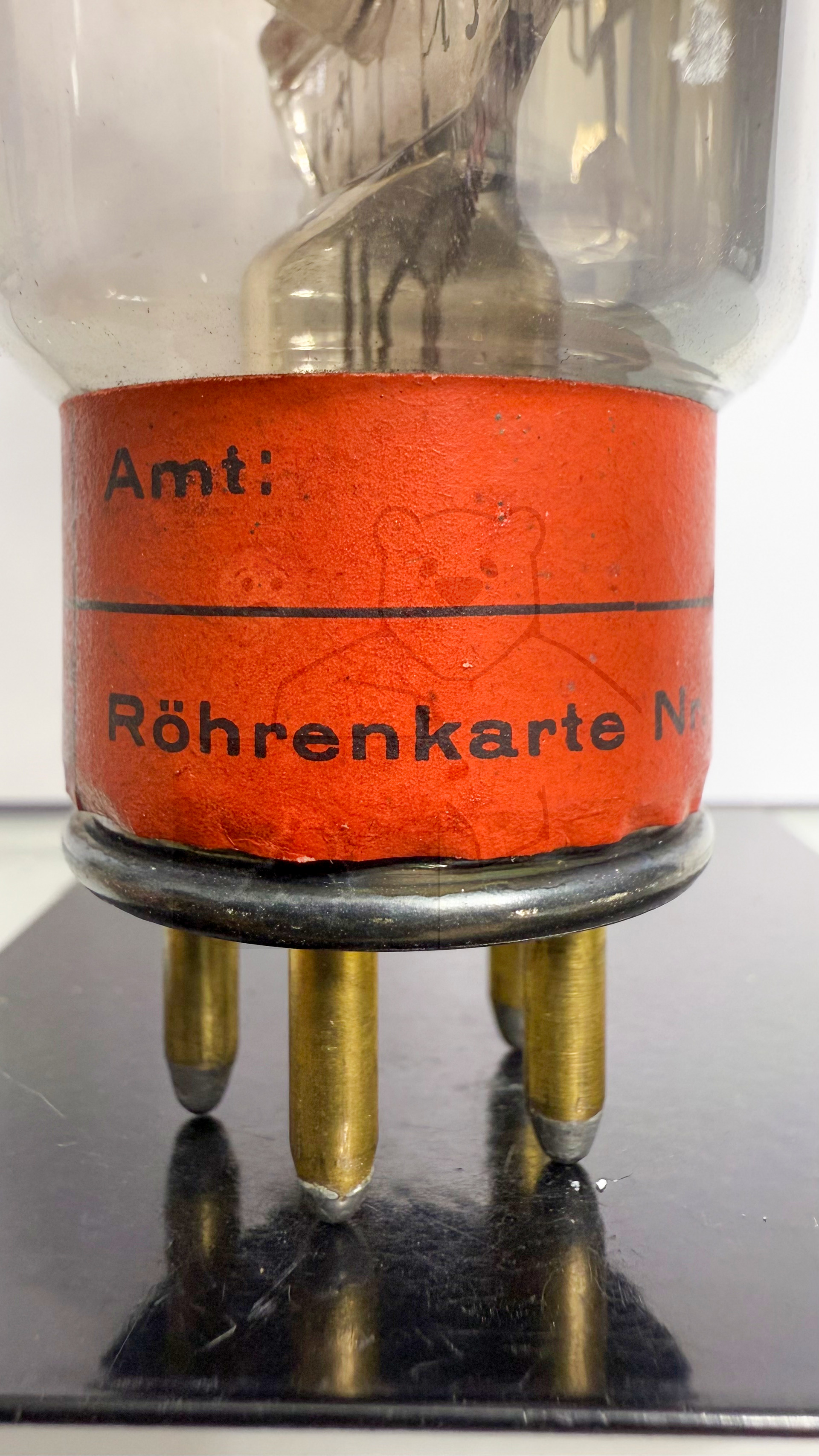

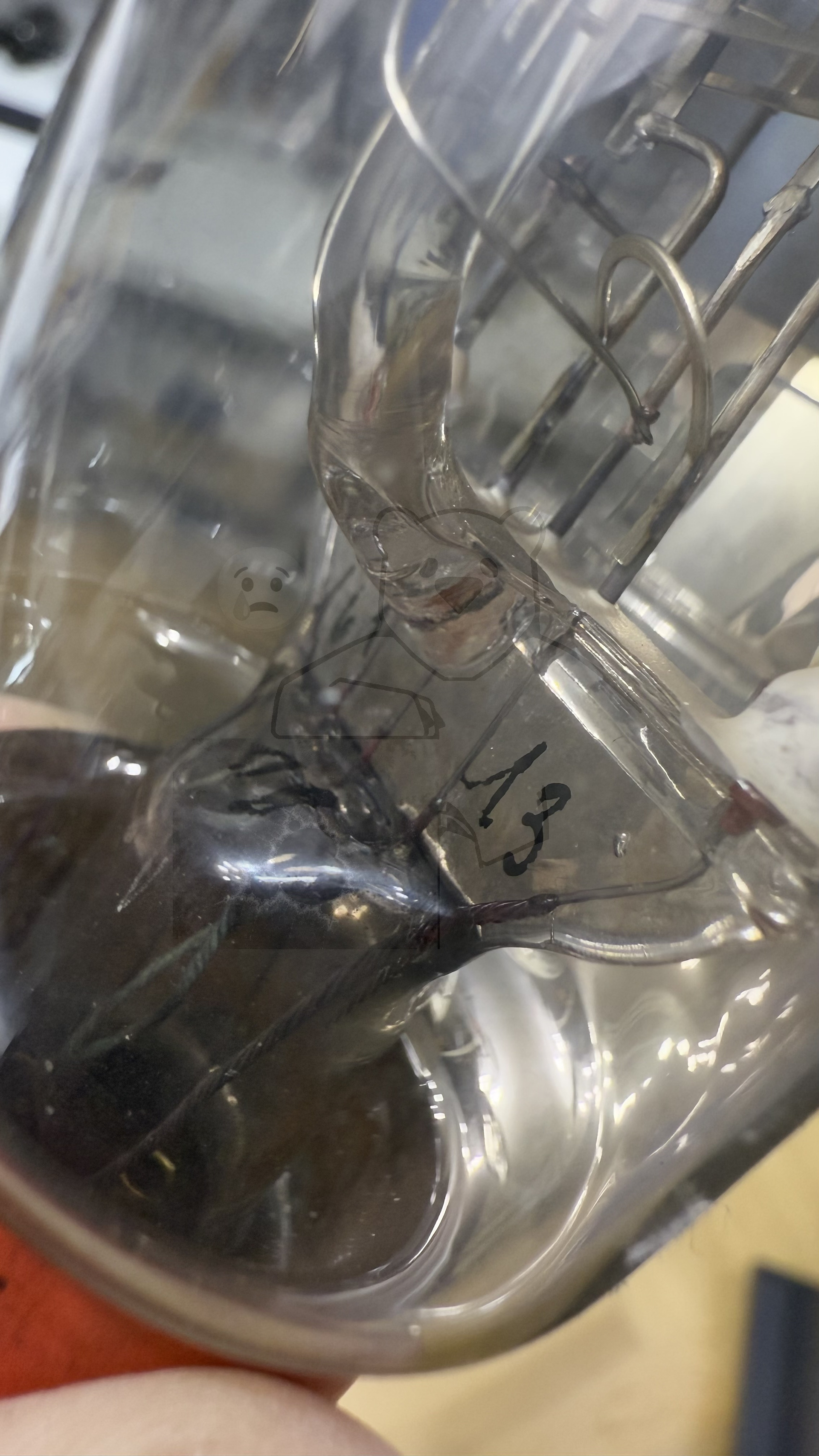

Daten und Bilder der Röhre: Ca

🔎 Beschreibung der Röhre: Ca

Name	Ca
Vergleichsname
Heizspannung (Volt)	3,65
Heizstrom (Ampère)	1,1
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Poströhre, 5pol. → Liste aller Röhren mit: Poströhre, 5pol.
Zusätzliche Informationen
Letzte Änderung	08.06.2018 09:04:14

🔎 Beschreibung der Systeme für die Röhre: Ca

	System 1
Kathode	2
Gitter 1	3
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1
Anode 2
Leuchtschirm
Heizung	2, 5
Abschirmung
Funktion	→ Endtriode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der Ca

Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt

🔎 Datenblätter zur Röhre: Ca
Datenblatt Ca RFT.pdf (59 kB)
Datenblatt Cas RFT.pdf (59 kB)
Prüfkarte Ca - Neuberger RPM370 Röhrenmeßgerät.pdf (216 kB)
Prüfkarte Ca Cas - Funke W19 Röhrenprüfer.pdf (163 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
