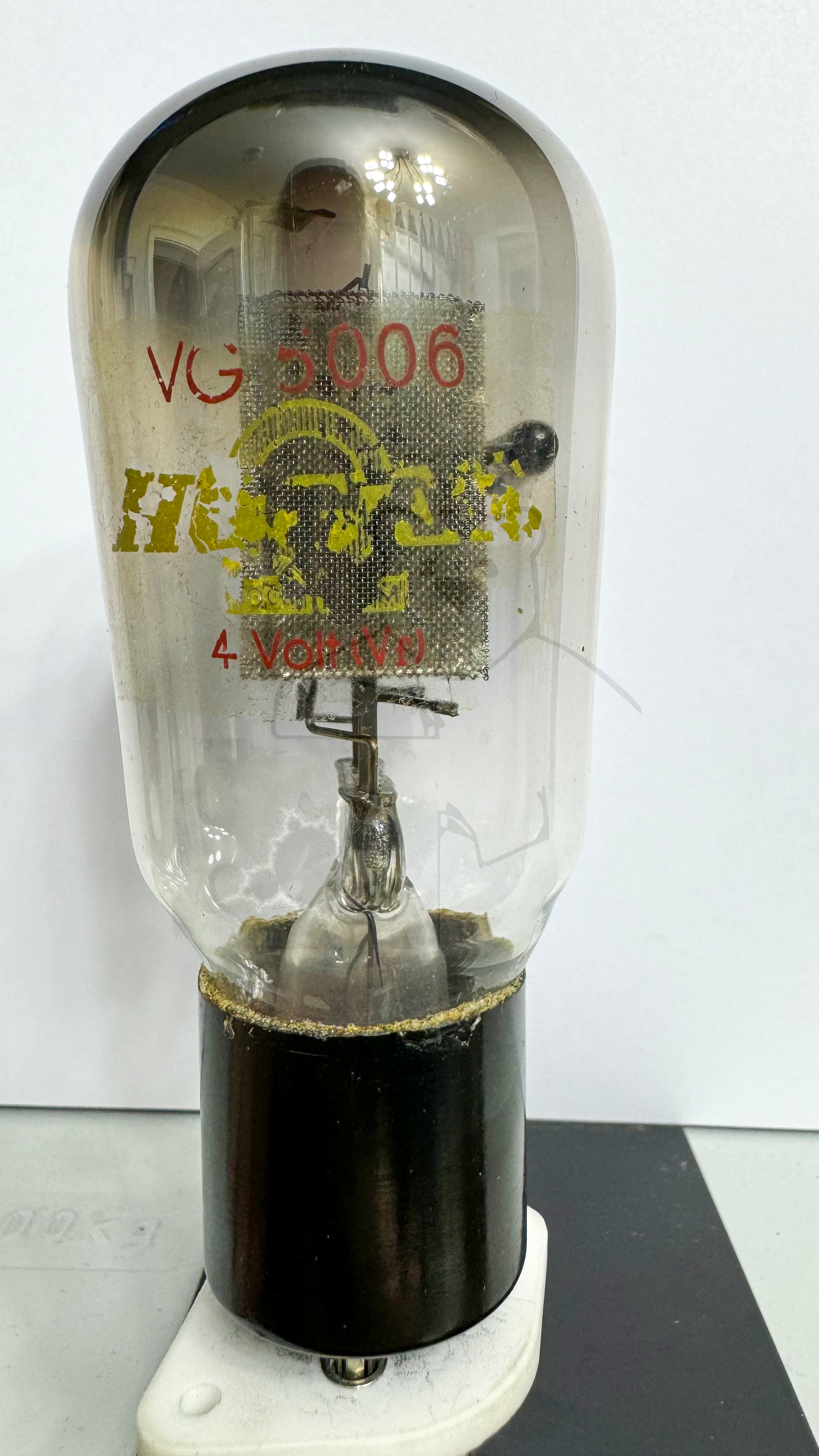

Daten und Bilder der Röhre: VG5006

🔎 Beschreibung der Röhre: VG5006 Inventarnummer: 06403

Name	→ VG5006
Vergleichsname	1064 → 14NG → 1805 → D1064 → G1064 KL74303 → PV4100 → RGN1064
Hersteller	→ Hoges
Heizspannung (Volt)	4
Heizstrom (Ampère)	1
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol.
Informationen Röhrentyp

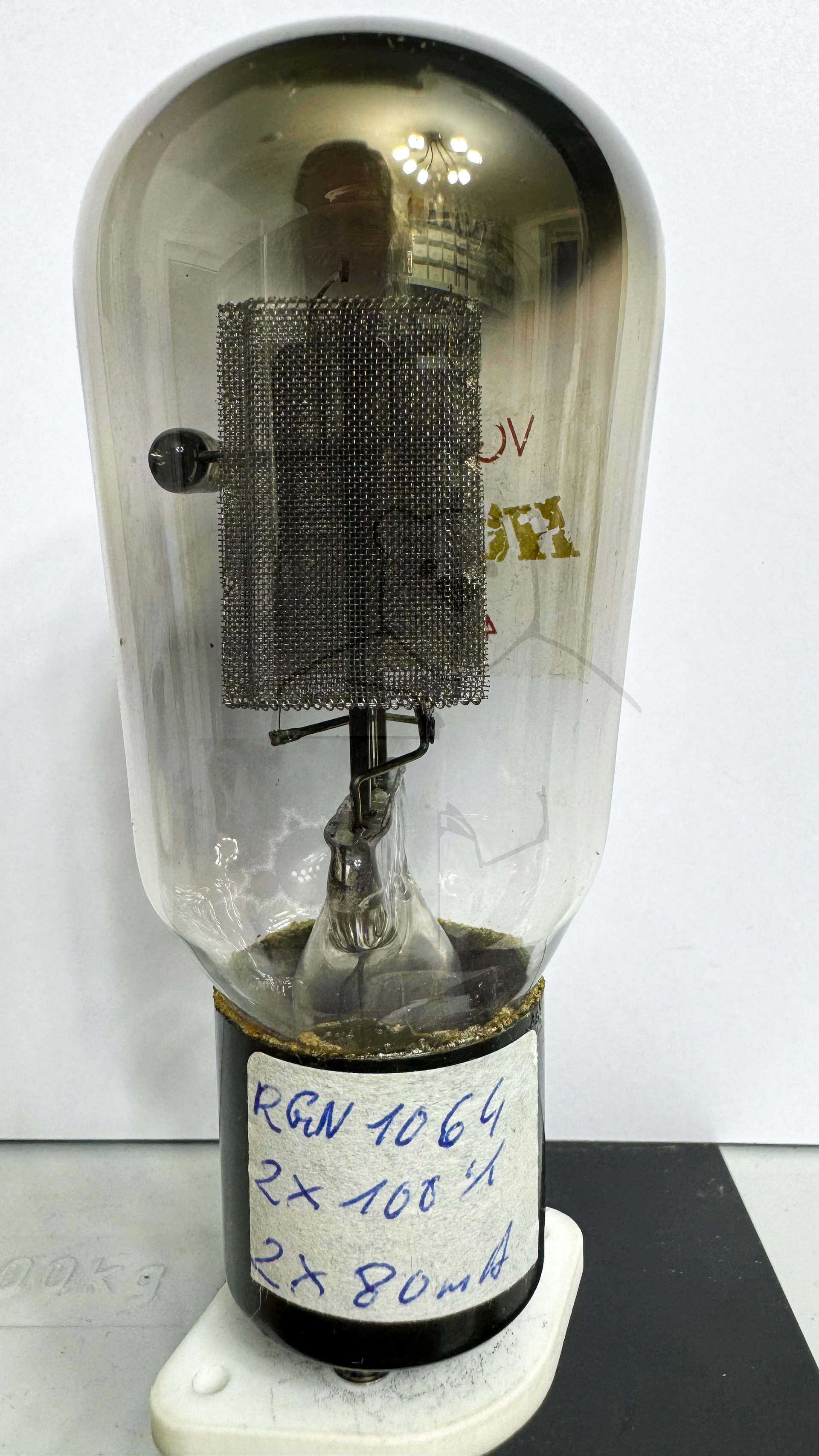

Informationen	Handschriftliche Bemerkungen auf der roehre
Kenn Nummer	373
Ätz- Produktionscode
Serien Nummer

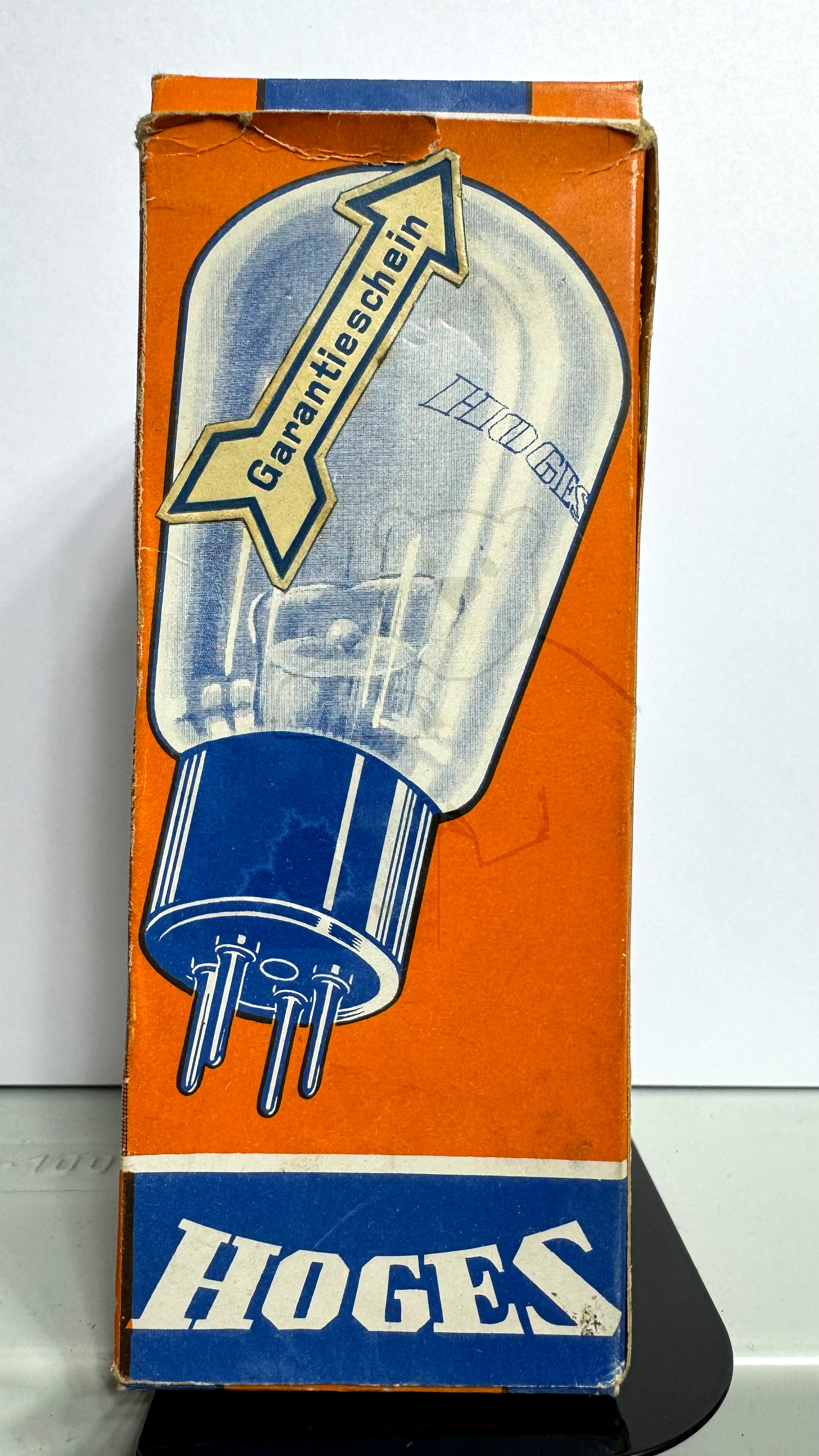

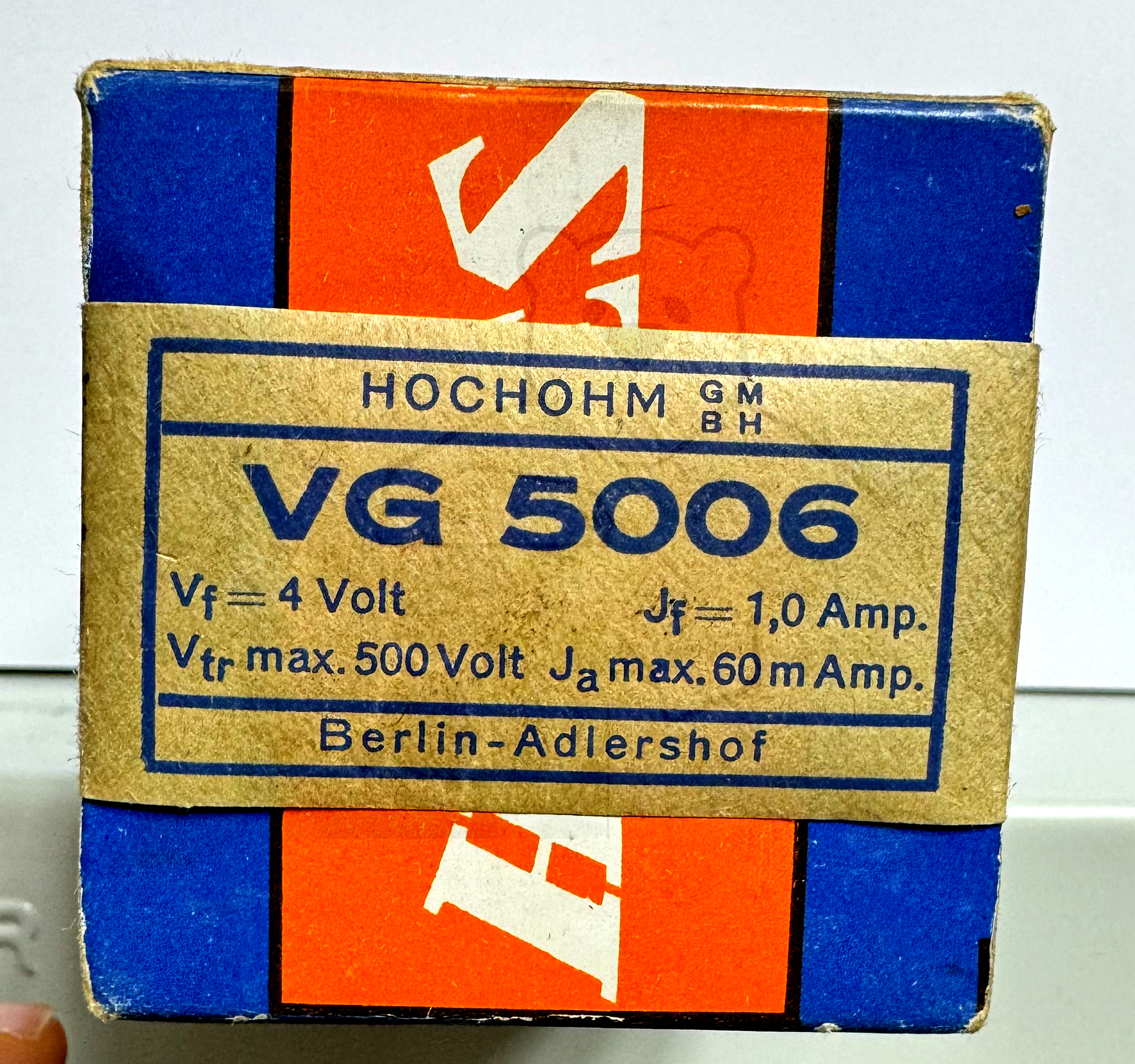

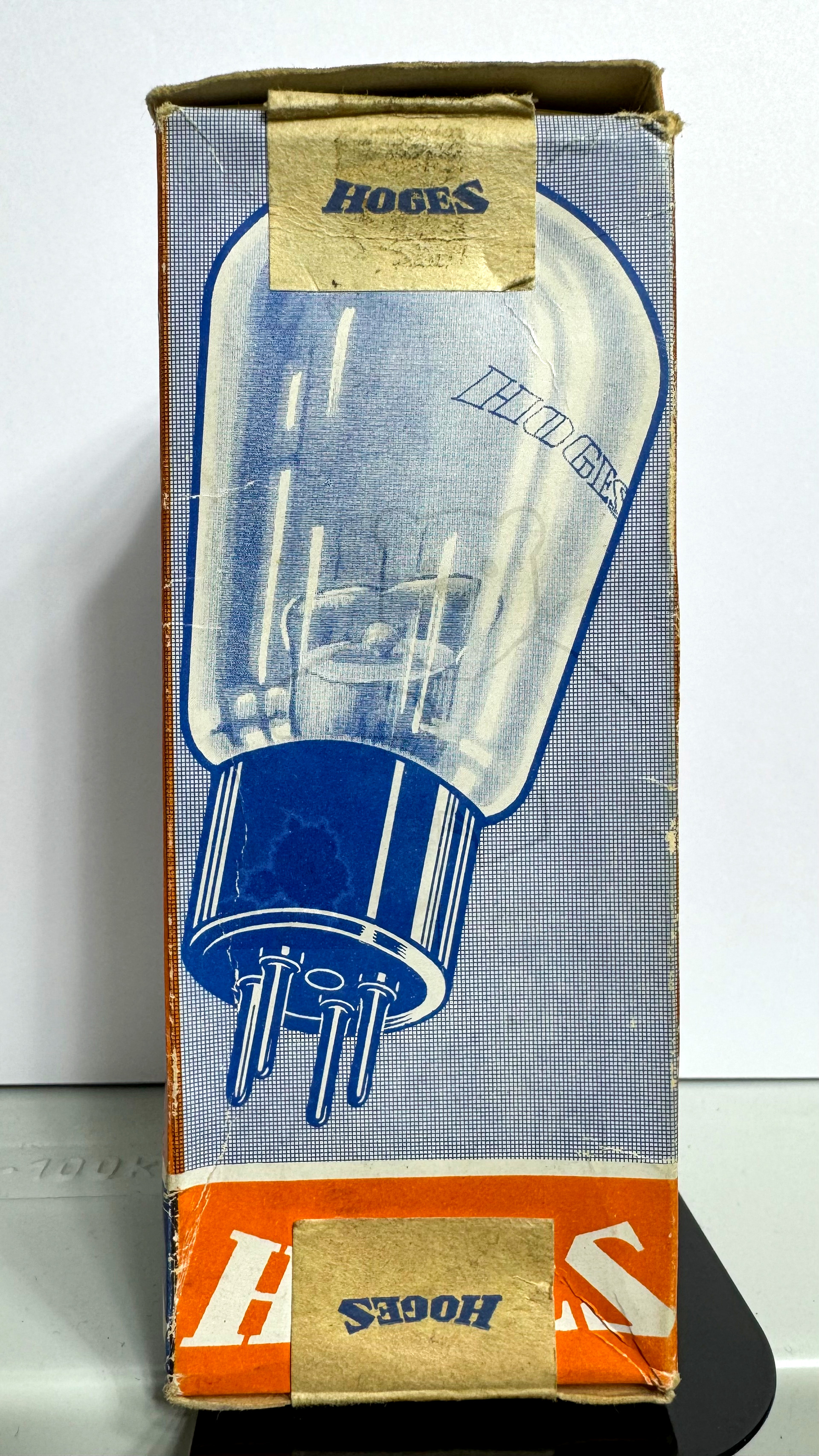

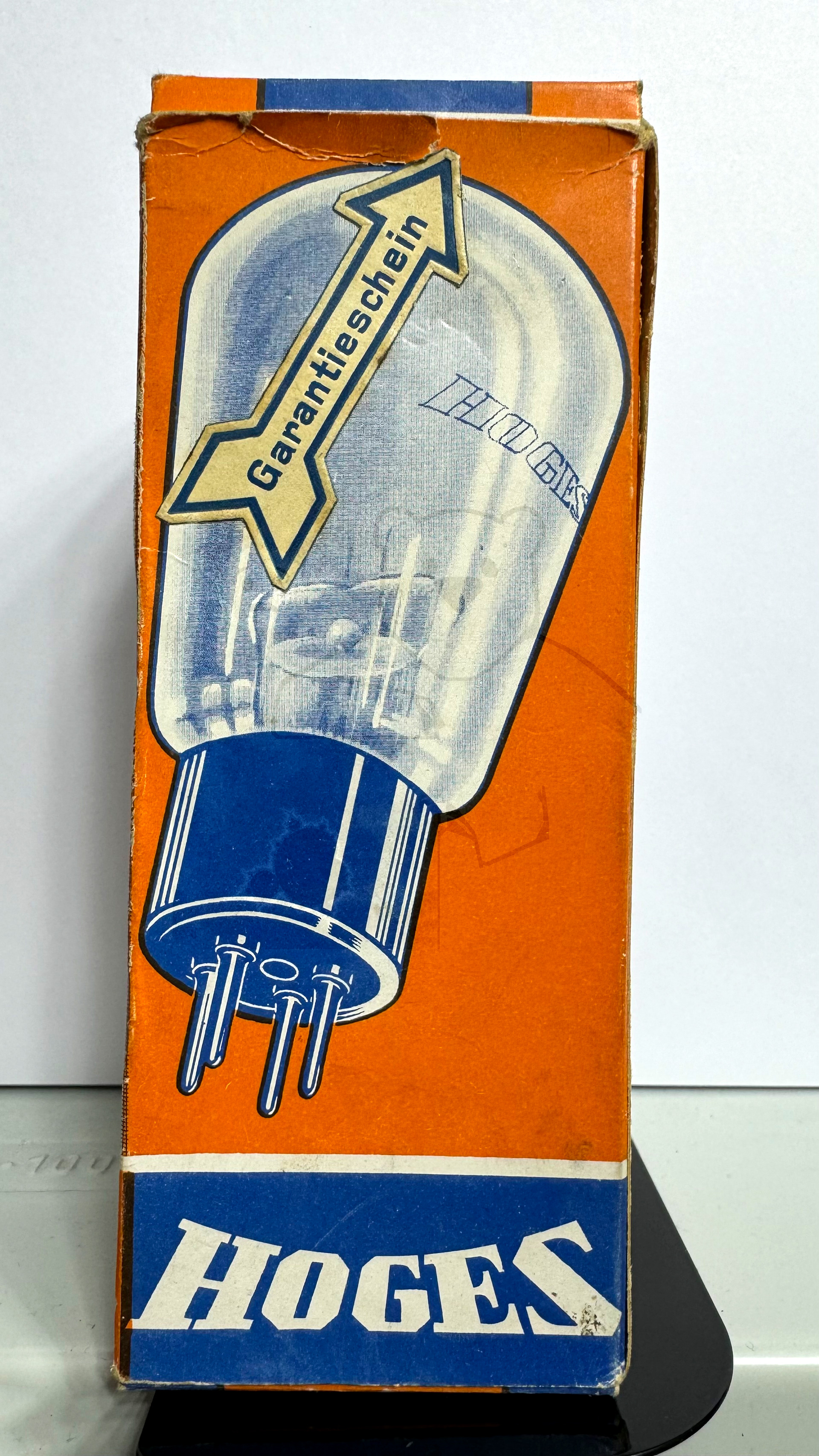

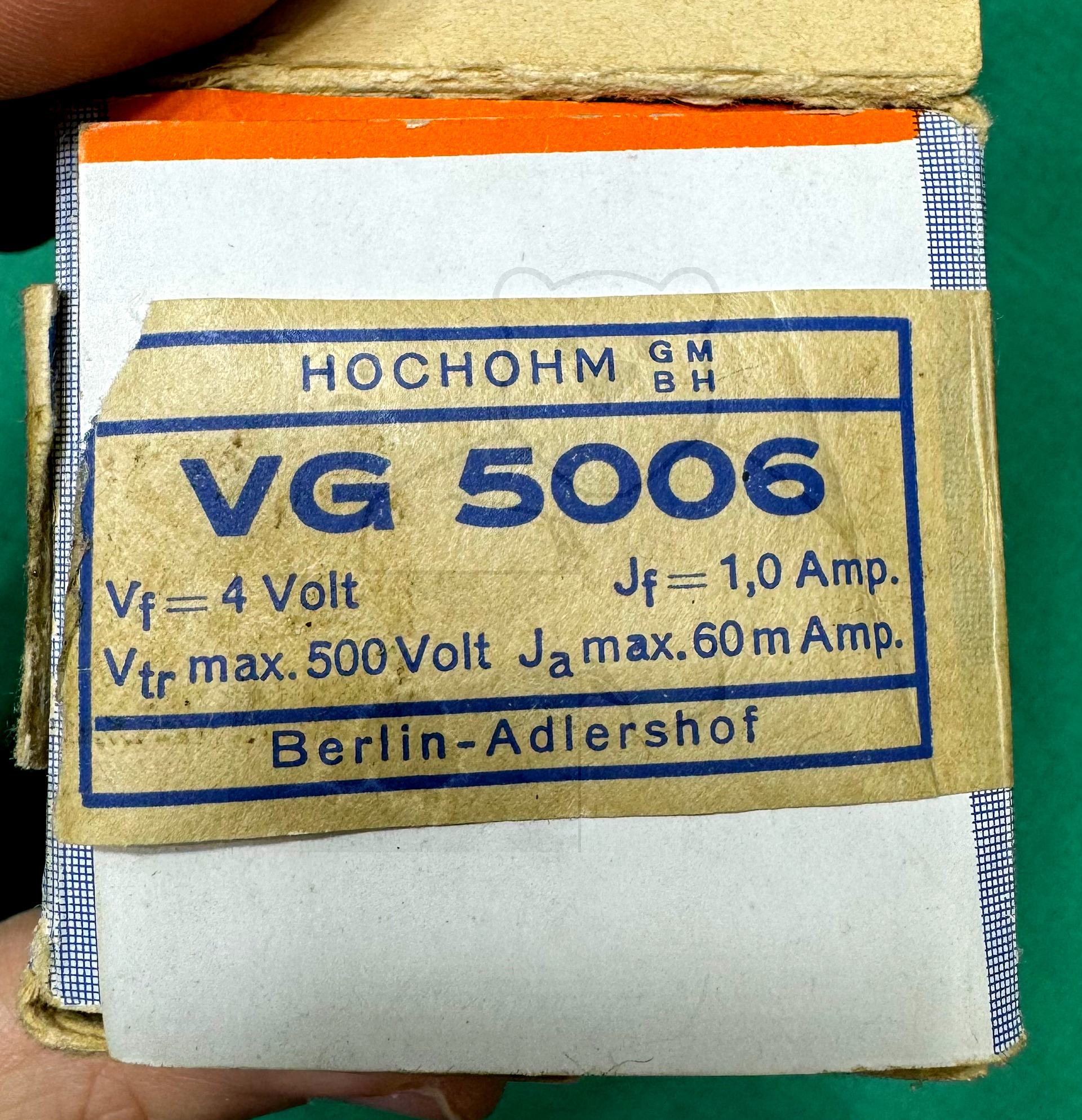

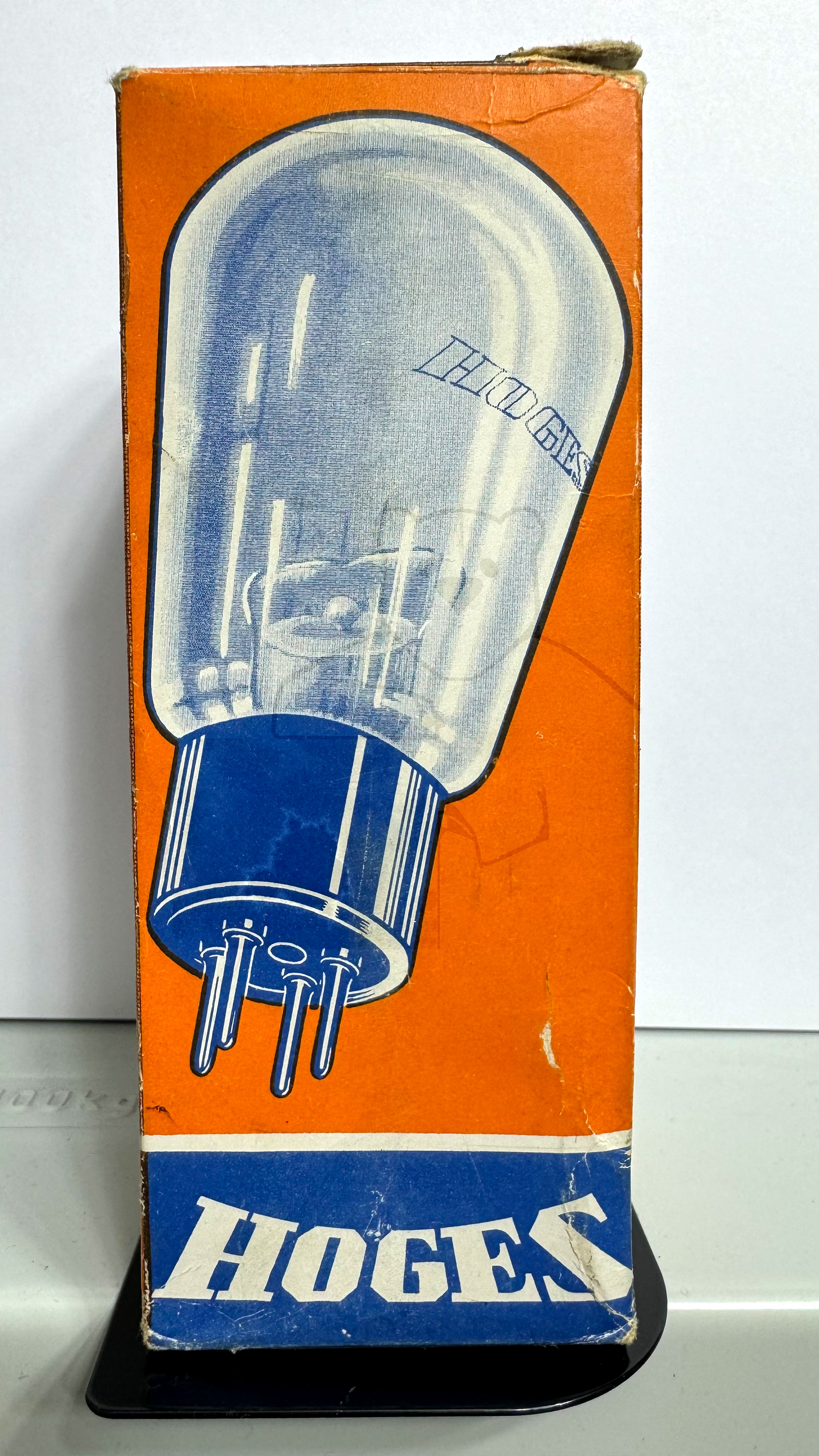

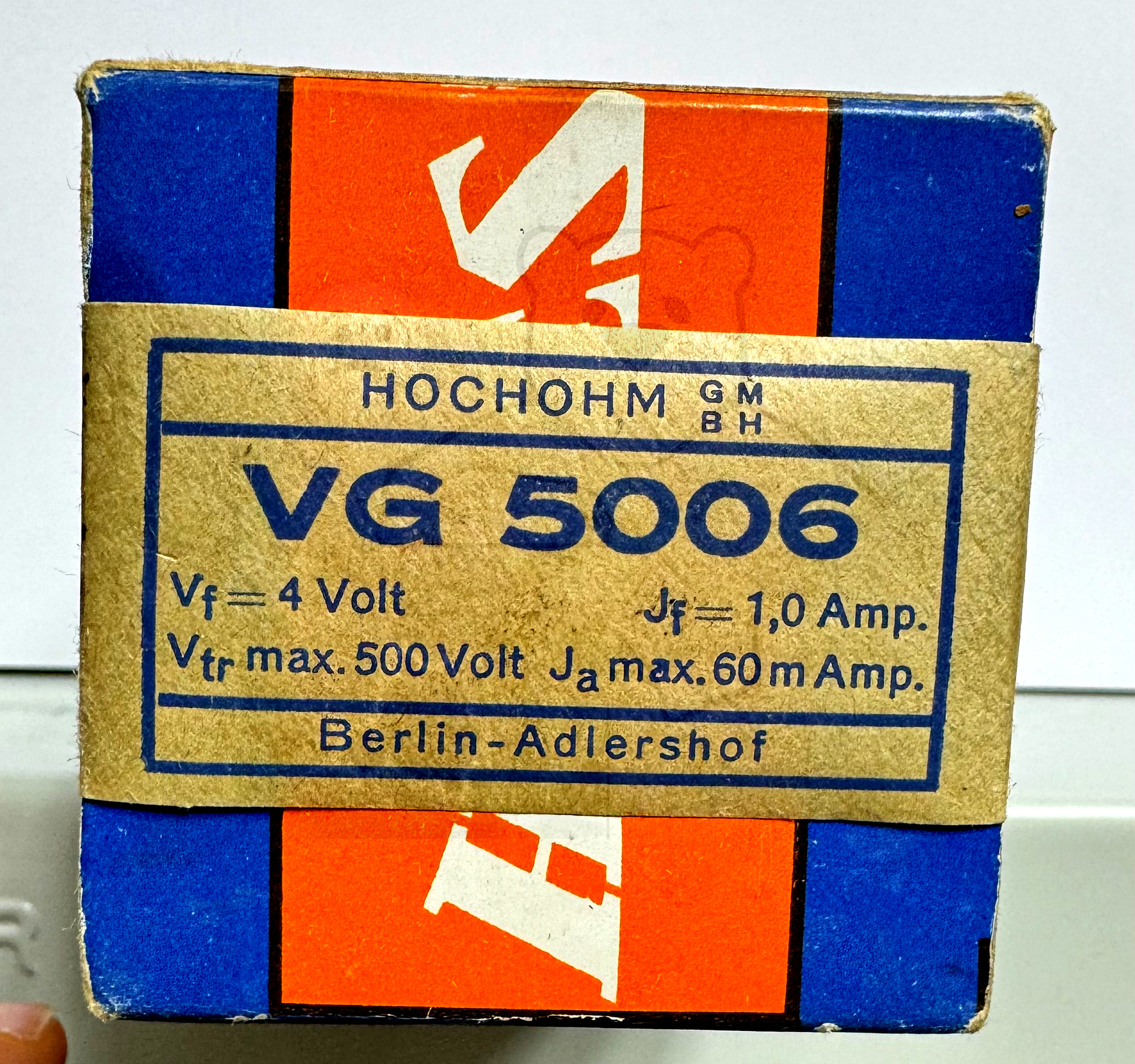

Verpackung	Originalverpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L2

🔎 Beschreibung der Systeme für die Röhre: VG5006

	System 1
Kathode	1
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2	4
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Gleichrichter, Zweiweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der VG5006

Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt

🔎 Datenblätter zur Röhre: VG5006
Datenblatt RGN1064 RFT [www.tubedata.info].pdf (53 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
