🔎 Beschreibung der Röhre: D1064 Inventarnummer: 06351
| Name | → D1064 |
| Vergleichsname | 1064 → 14NG → 1805 → G1064 KL74303 → PV4100 → RGN1064 → VG5006 |
| Hersteller | → Valvo |
| Heizspannung (Volt) | 4 |
| Heizstrom (Ampère) | 1,1 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | → Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol. |
| Informationen Röhrentyp | |
| Informationen | Verbaut in einem restaurierten „Siemens 48 WLK“ |
| Kenn Nummer | |
| Ätz- Produktionscode | |
| Serien Nummer | |
| Verpackung | |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | Nicht mehr in meiner Sammlung |
🔎 Beschreibung der Systeme für die Röhre: D1064
| System 1 | |
| Kathode | 1 |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2 |
| Anode 2 | 4 |
| Leuchtschirm | |
| Heizung | 1, 3 |
| Abschirmung | |
| Funktion | → Gleichrichter, Zweiweg, Hochvakuum |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der D1064
Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt
🔎 Datenblätter zur Röhre: D1064
Datenblatt RGN1064 RFT [www.tubedata.info].pdf (53 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: D1064

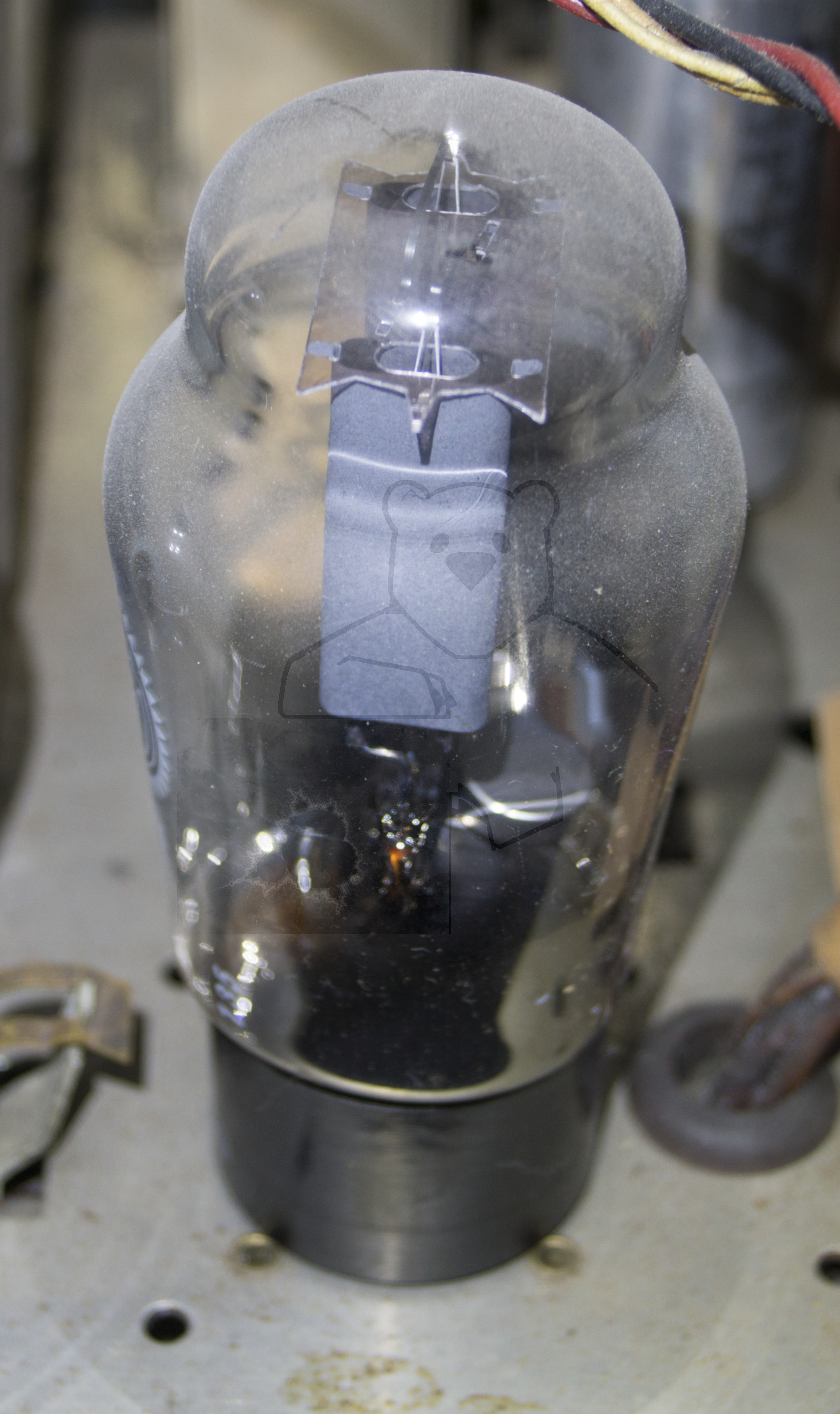

Röhre D1064 #6351 Bild 1, Verbaut in einem restaurierten 'Siemens 48 WLK'

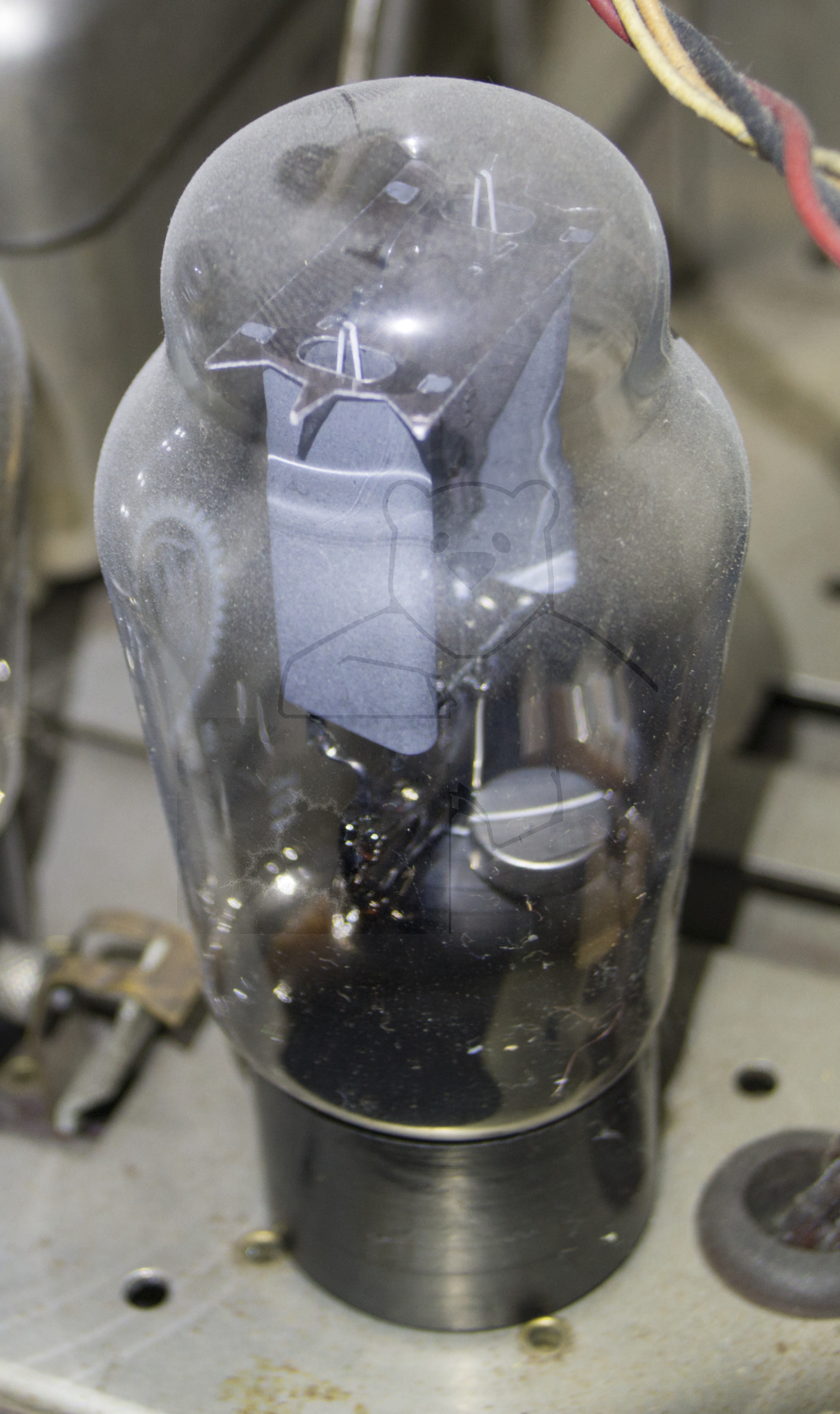

Röhre D1064 #6351 Bild 2, Verbaut in einem restaurierten 'Siemens 48 WLK'
