🔎 Beschreibung der Röhre: 6K7 Inventarnummer: 06054

Name → 6K7
Vergleichsname
→ 6K7V

→ 6Ж7 (Umgesockelt)

→ 6К7

→ VT-86
Hersteller → RCA
Heizspannung (Volt) 6,3
Heizstrom (AmpĂšre) 0,3
Art der Heizung Indirekt
Röhren mit Sockel → Informationen zum Sockel: Oktal, 8pol.
→ Liste aller Röhren mit: Oktal, 8pol.
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager S38b


🔎 Beschreibung der Systeme fĂŒr die Röhre: 6K7

System 1
Kathode 8
Gitter 1 Kappe
Gitter 2 4
Gitter 3 5
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1 3
Anode 2
Leuchtschirm
Heizung 2, 7
Abschirmung 1
Funktion
→ Breitbandverstaerker, Pentode


Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 6K7

Bildquelle: RCA Datenblatt


🔎 DatenblĂ€tter zur Röhre: 6K7
  • Anwendung 6K7.pdf (745 kB)
  • Datenblatt 6K7 General Electric.pdf (196 kB)
  • Datenblatt 6K7 Radiotron.pdf (53 kB)
  • Datenblatt 6K7 RCA Version 1.pdf (104 kB)
  • Datenblatt 6K7 RCA Version 2.pdf (100 kB)
  • Datenblatt 6K7 Sylvania Französisch [www.tubedata.info].pdf (70 kB)
  • Datenblatt 6K7 Sylvania.pdf (428 kB)
  • Datenblatt 6K7 Tung-Sol [www.tubedata.info].pdf (204 kB)
  • Datenblatt 6K7G Brimar [www.tubedata.info].pdf (52 kB)
  • Datenblatt 6K7G Sylvania.pdf (140 kB)
  • Pruefkarte 6K7 6K7MG 78 (Oktal) VT86 VT86A VT86B - Neuberger RPM370 Roehrenmessgeraet.pdf (249 kB)

  • Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache 📹 Probleme mit einem Datenblatt klĂ€ren

    🔎 Bilder der Röhre: 6K7

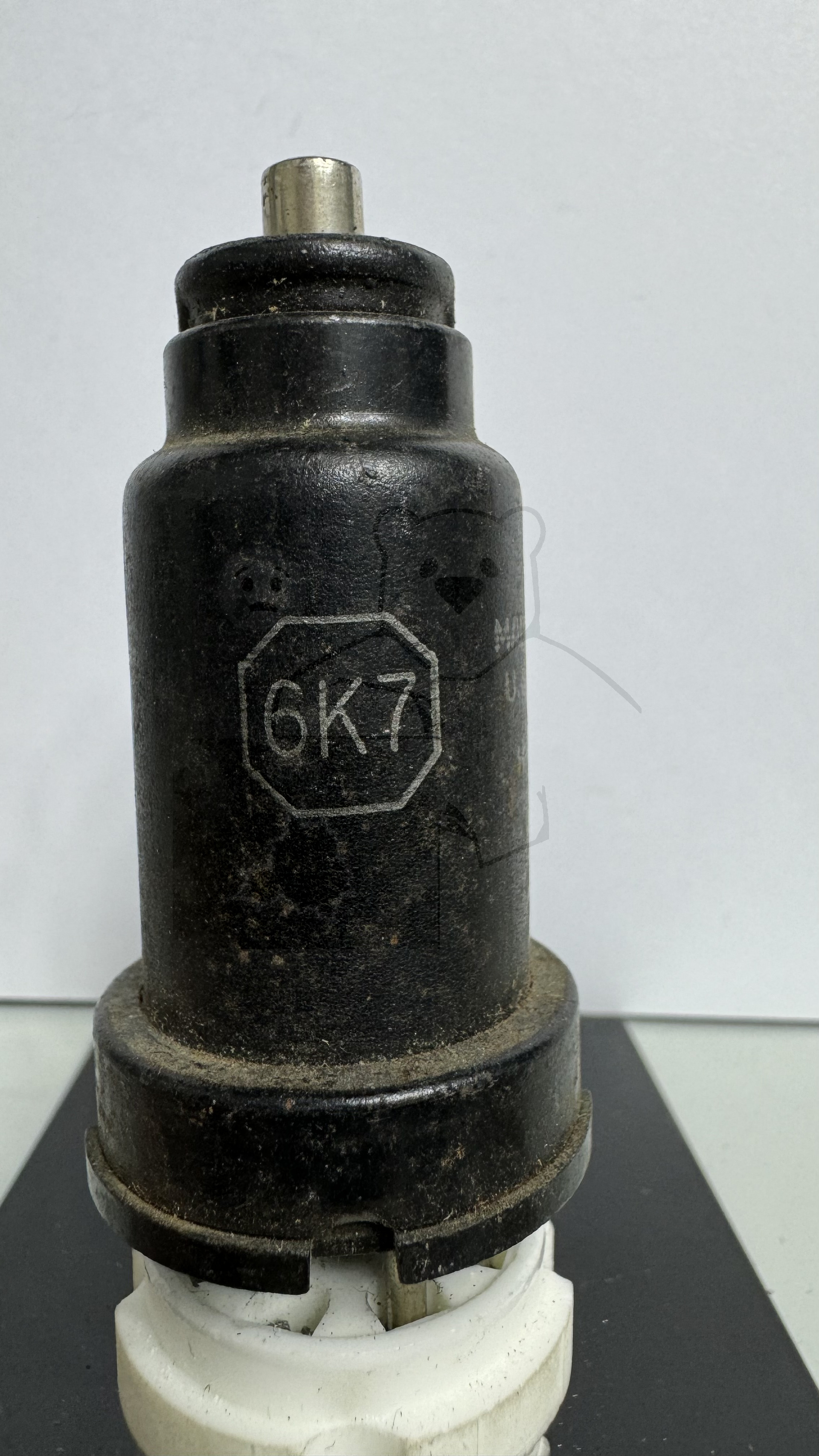

    Röhre 6K7 #6054 Bild 1
    Röhre 6K7 #6054 Bild 1
