🔎 Beschreibung der Röhre: 6K7V
| Name | 6K7V |
| Vergleichsname | → 6K7 → 6Ж7 (Umgesockelt) → 6К7 → VT-86 |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol. |
| Zusätzliche Informationen | |
| Letzte Änderung | 05.06.2018 21:10:18 |
🔎 Beschreibung der Systeme für die Röhre: 6K7V
| System 1 | |
| Kathode | 8 |
| Gitter 1 | Kappe |
| Gitter 2 | 4 |
| Gitter 3 | 5 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 3 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 7 |
| Abschirmung | 1 |
| Funktion | → Breitbandverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

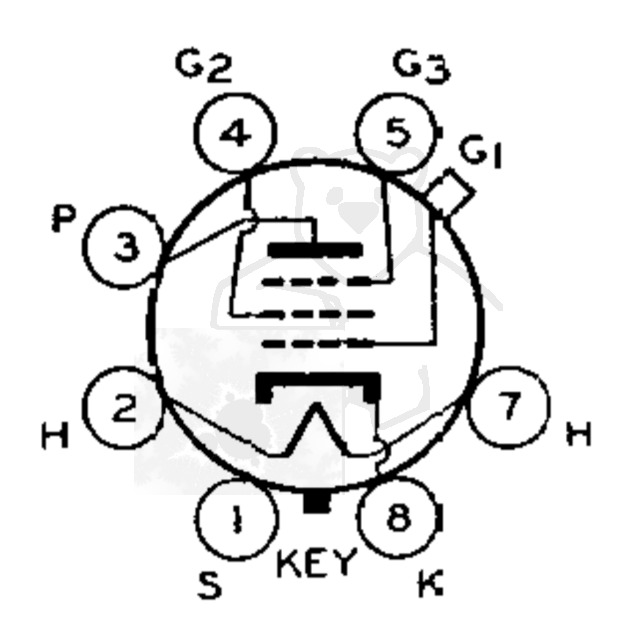

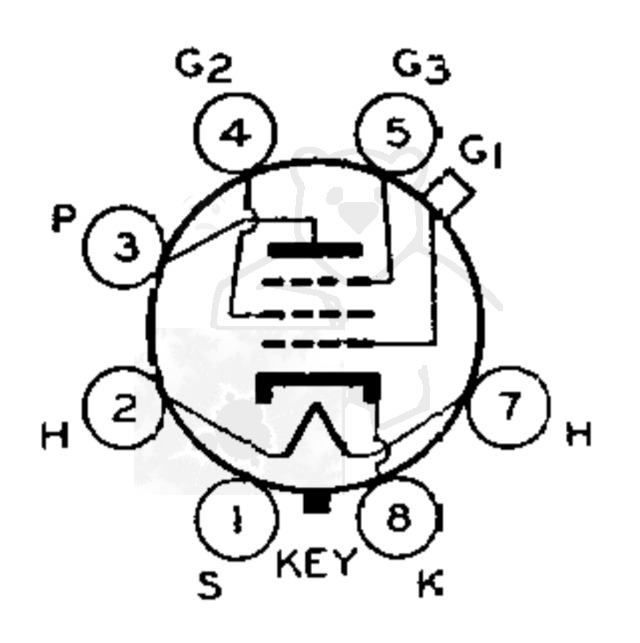

🔎 Sockelschaltung der 6K7V
Bildquelle: RCA Datenblatt
🔎 Datenblätter zur Röhre: 6K7V
Anwendung 6K7.pdf (745 kB)
Datenblatt 6K7 General Electric.pdf (196 kB)
Datenblatt 6K7 Radiotron.pdf (53 kB)
Datenblatt 6K7 RCA Version 1.pdf (104 kB)
Datenblatt 6K7 RCA Version 2.pdf (100 kB)
Datenblatt 6K7 Sylvania.pdf (428 kB)
Datenblatt 6K7 Tung-Sol [www.tubedata.info].pdf (204 kB)
Datenblatt 6K7G Brimar [www.tubedata.info].pdf (52 kB)
Datenblatt 6K7G Sylvania.pdf (140 kB) VT86 VT86A VT86B - Neuberger RPM370 Roehrenmessgeraet.jpg)
Pruefkarte 6K7 6K7MG 78 (Oktal) VT86 VT86A VT86B - Neuberger RPM370 Roehrenmessgeraet.pdf (249 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: 6K7V

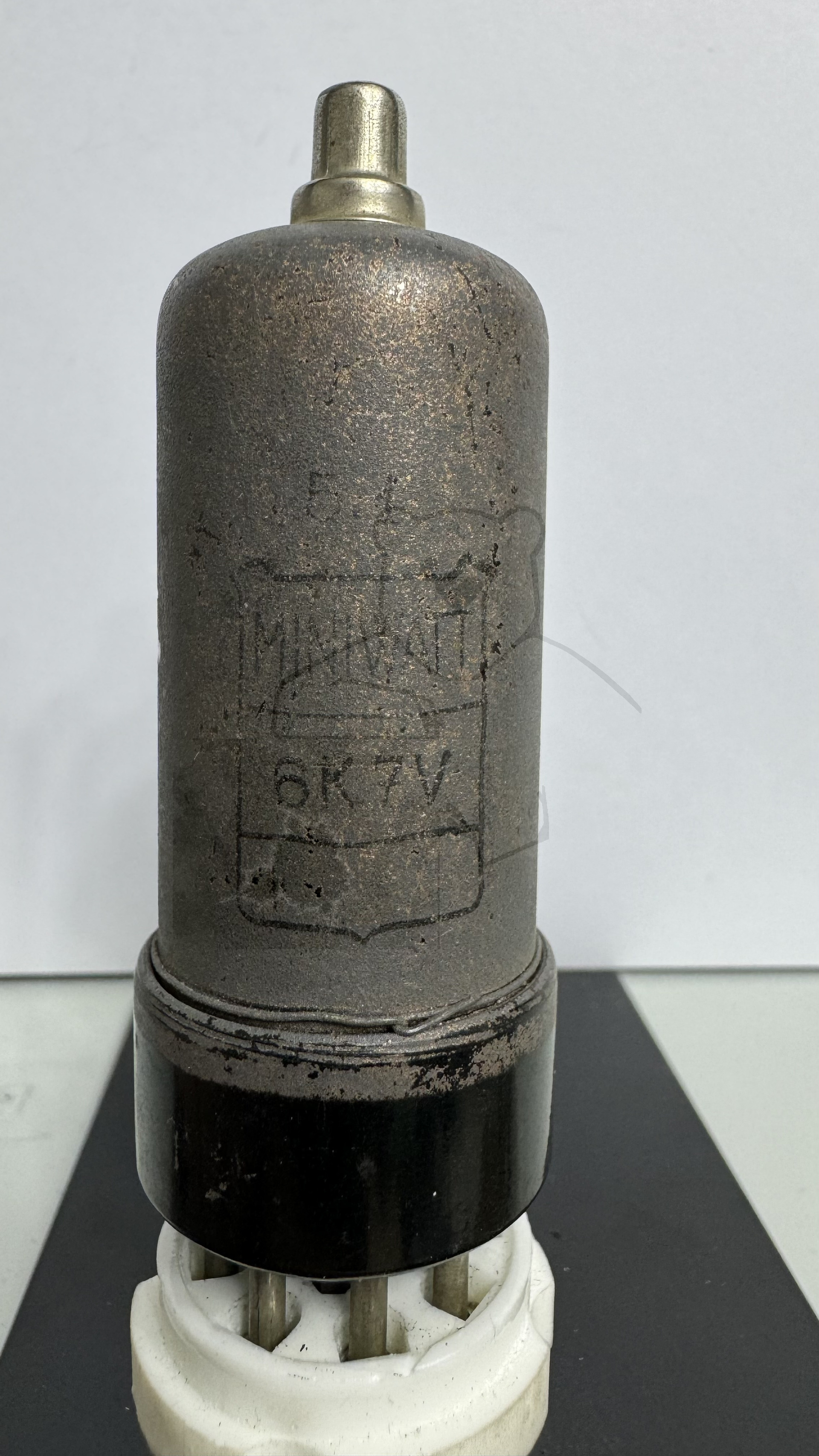

Röhre 6K7V #6340 Bild 1
🔎 Alle Röhren vom Typ 6K7V in der Sammlung
- → 6K7V Inventar: 06340 Hersteller: → Philips
