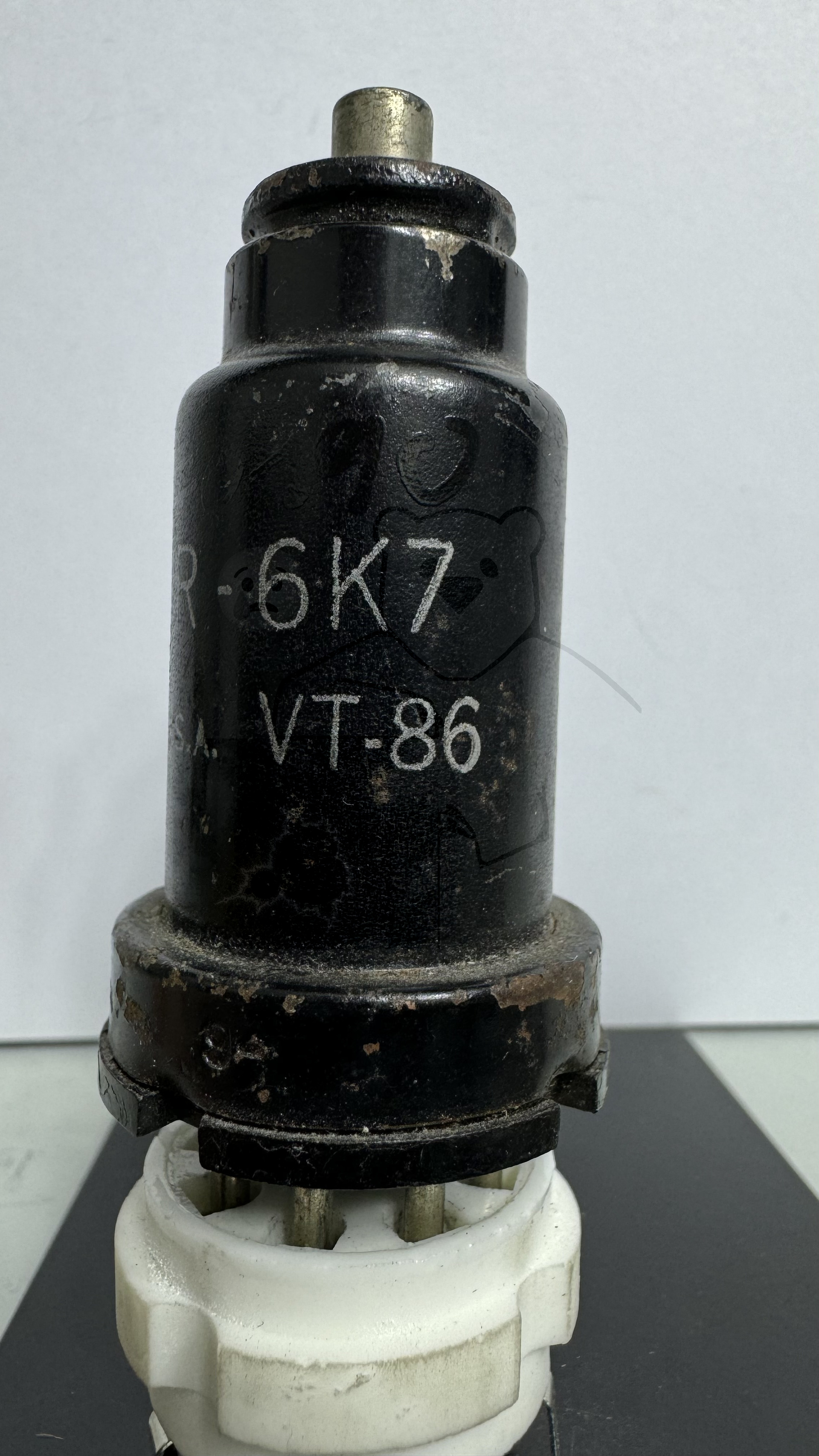

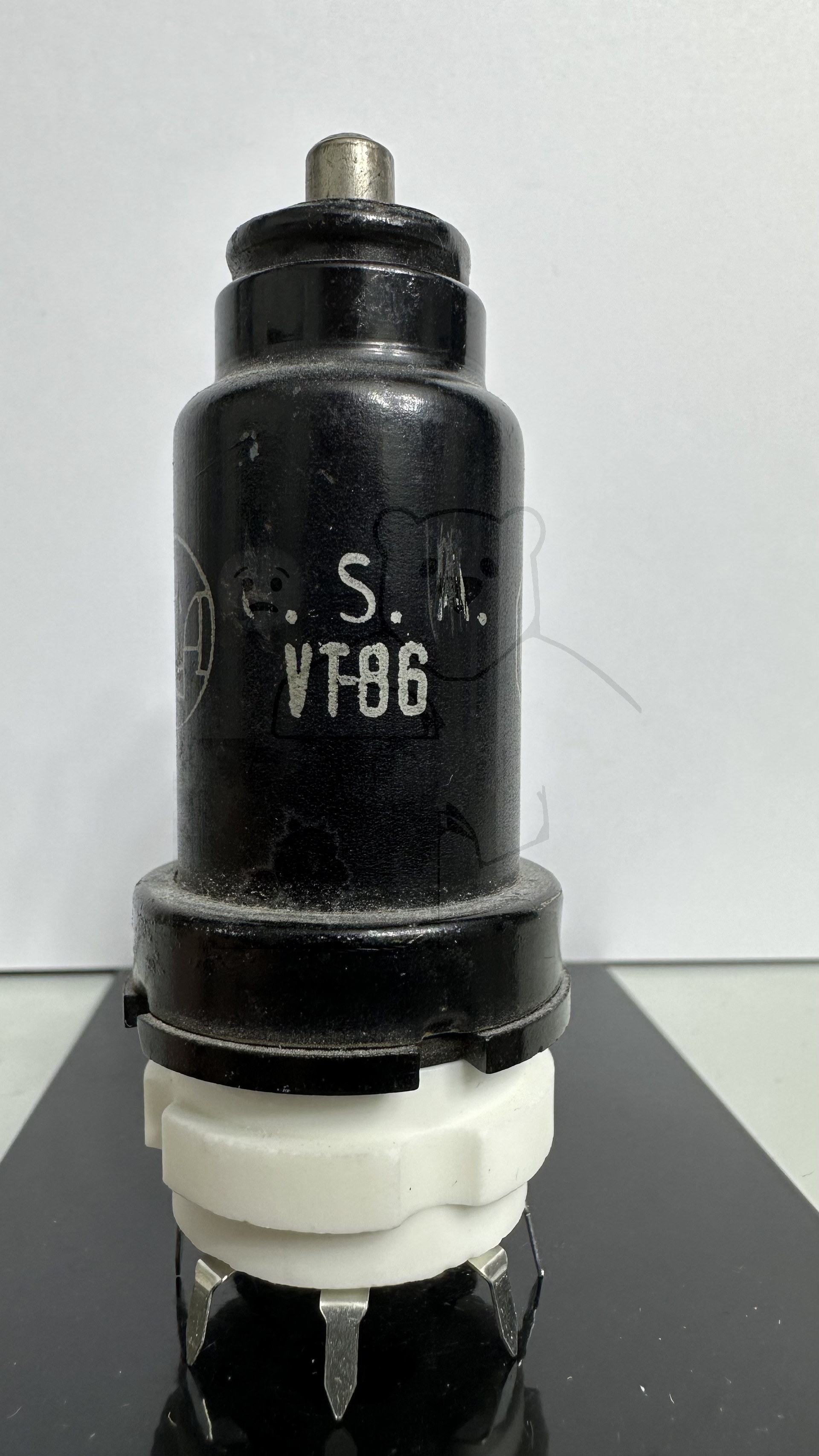

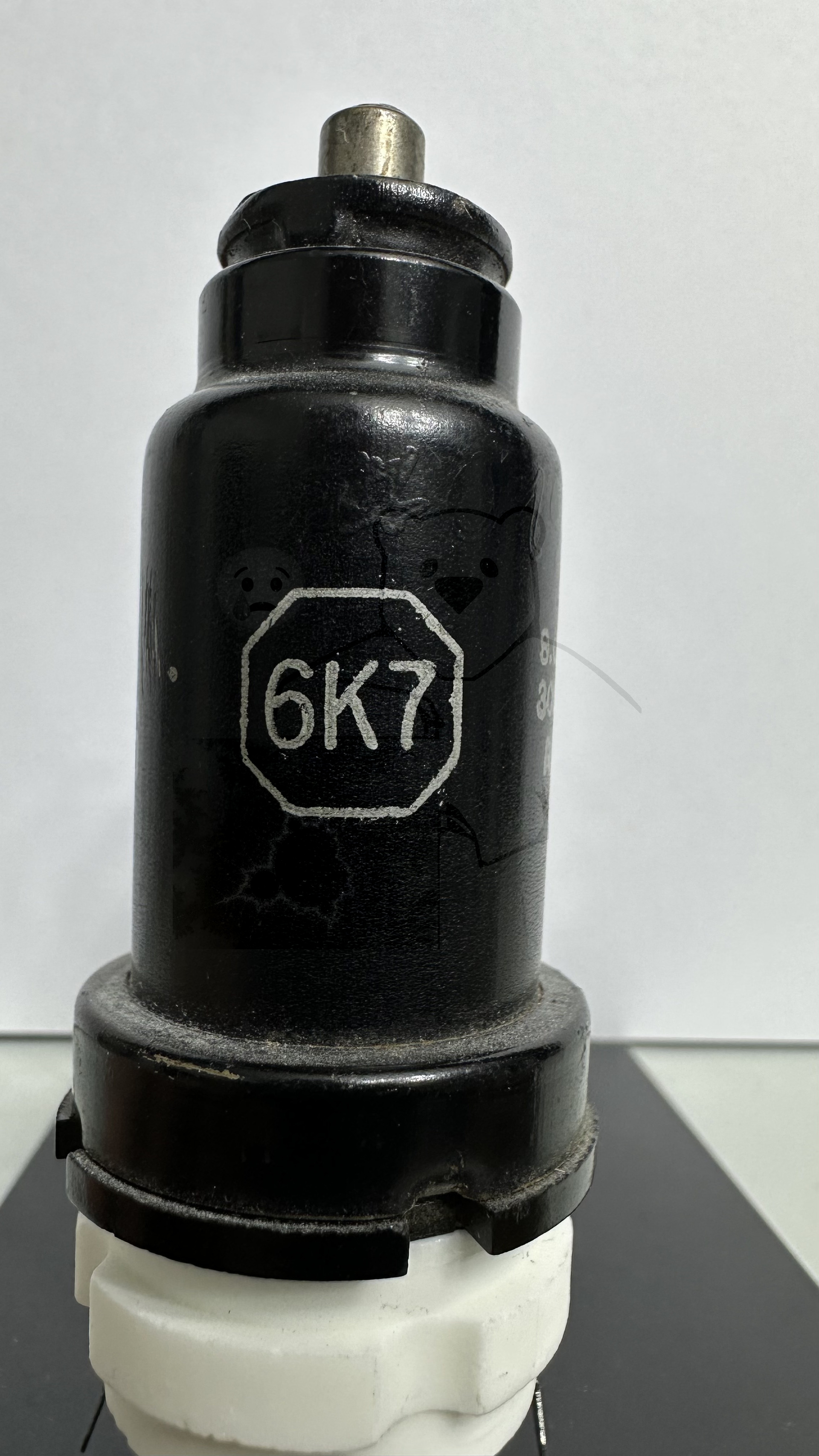

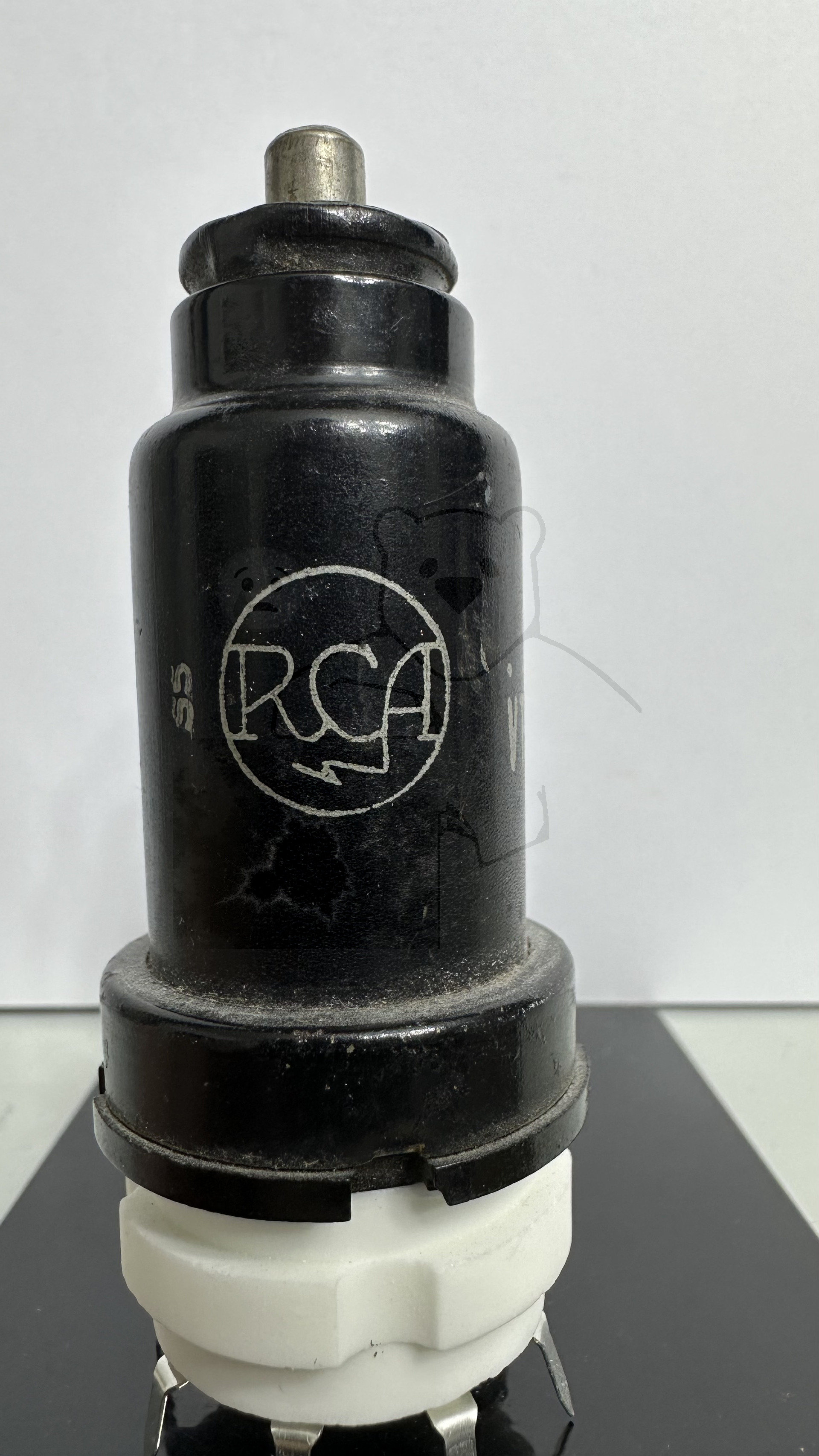

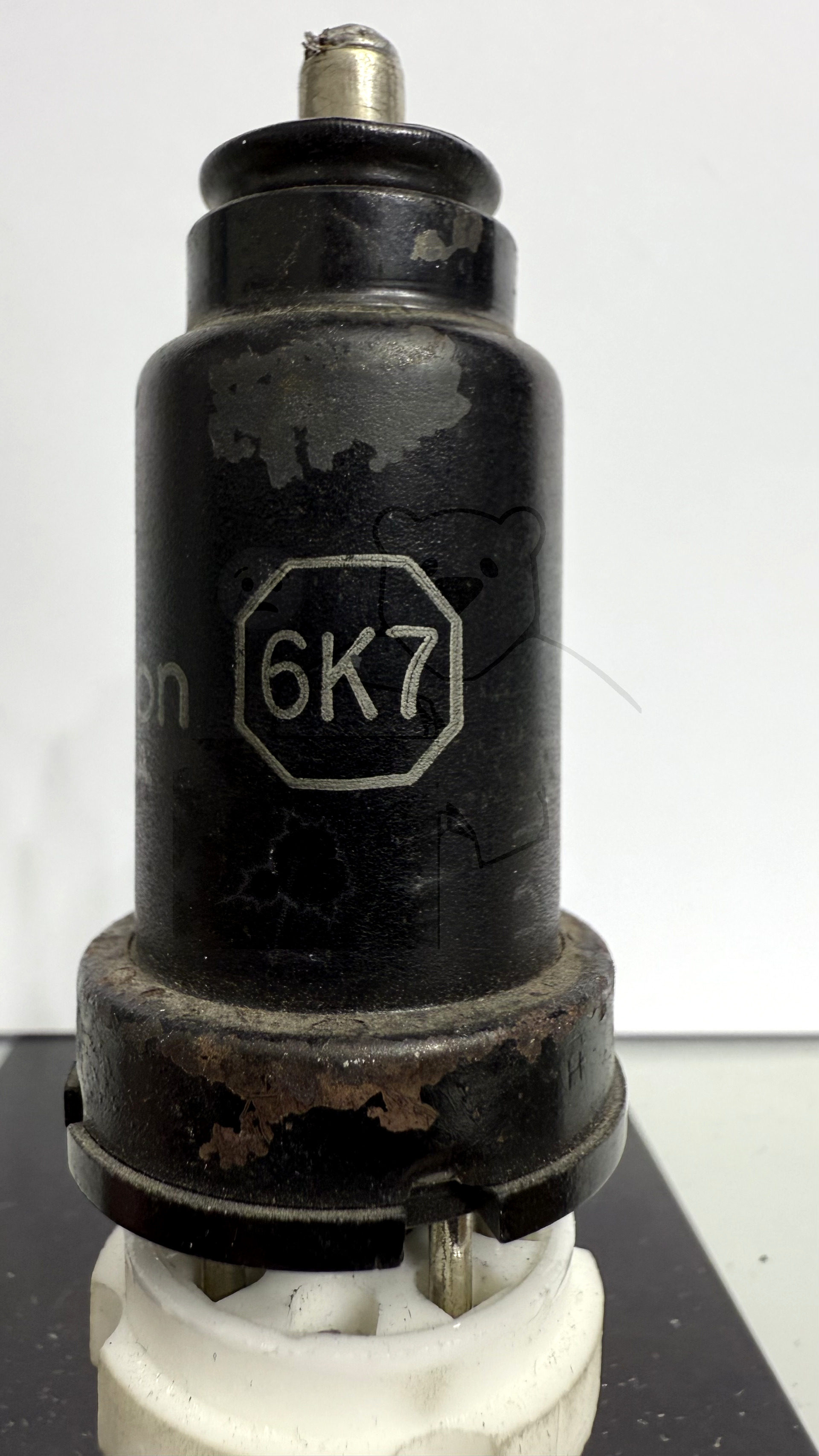

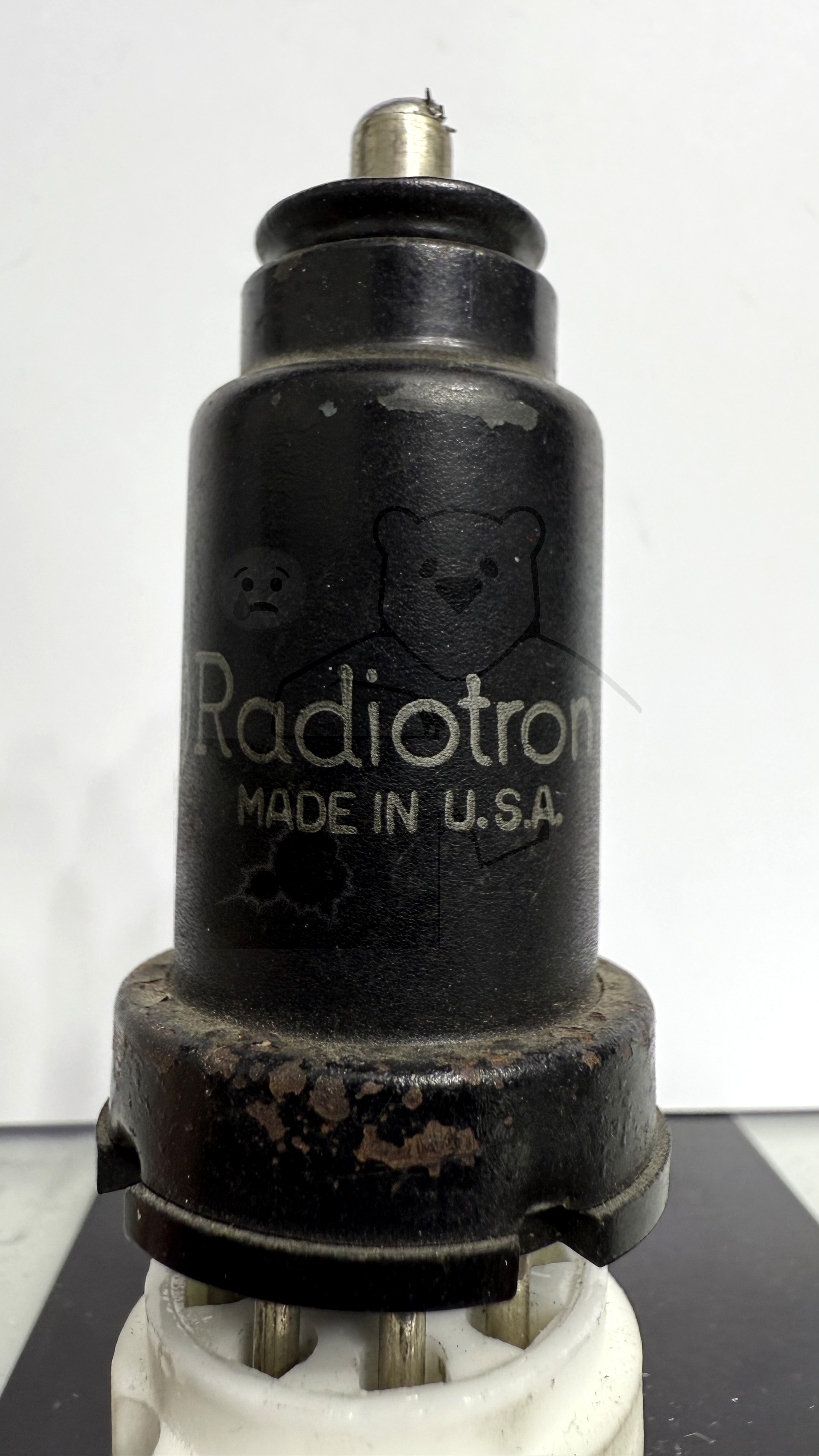

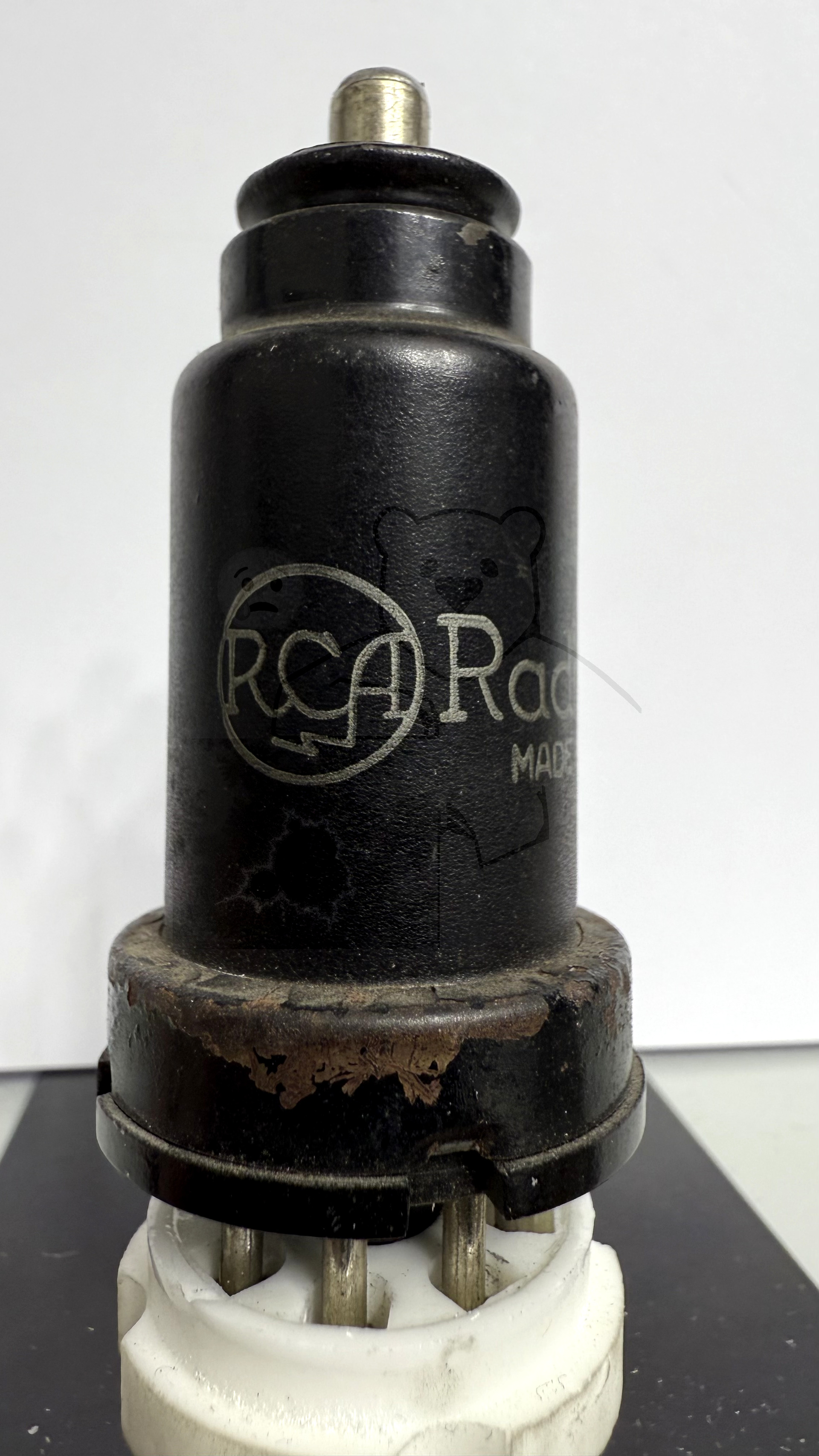

Daten und Bilder der Röhre: 6K7

🔎 Beschreibung der Röhre: 6K7

Name	6K7
Vergleichsname	→ 6K7V → 6Ж7 (Umgesockelt) → 6К7 → VT-86
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt

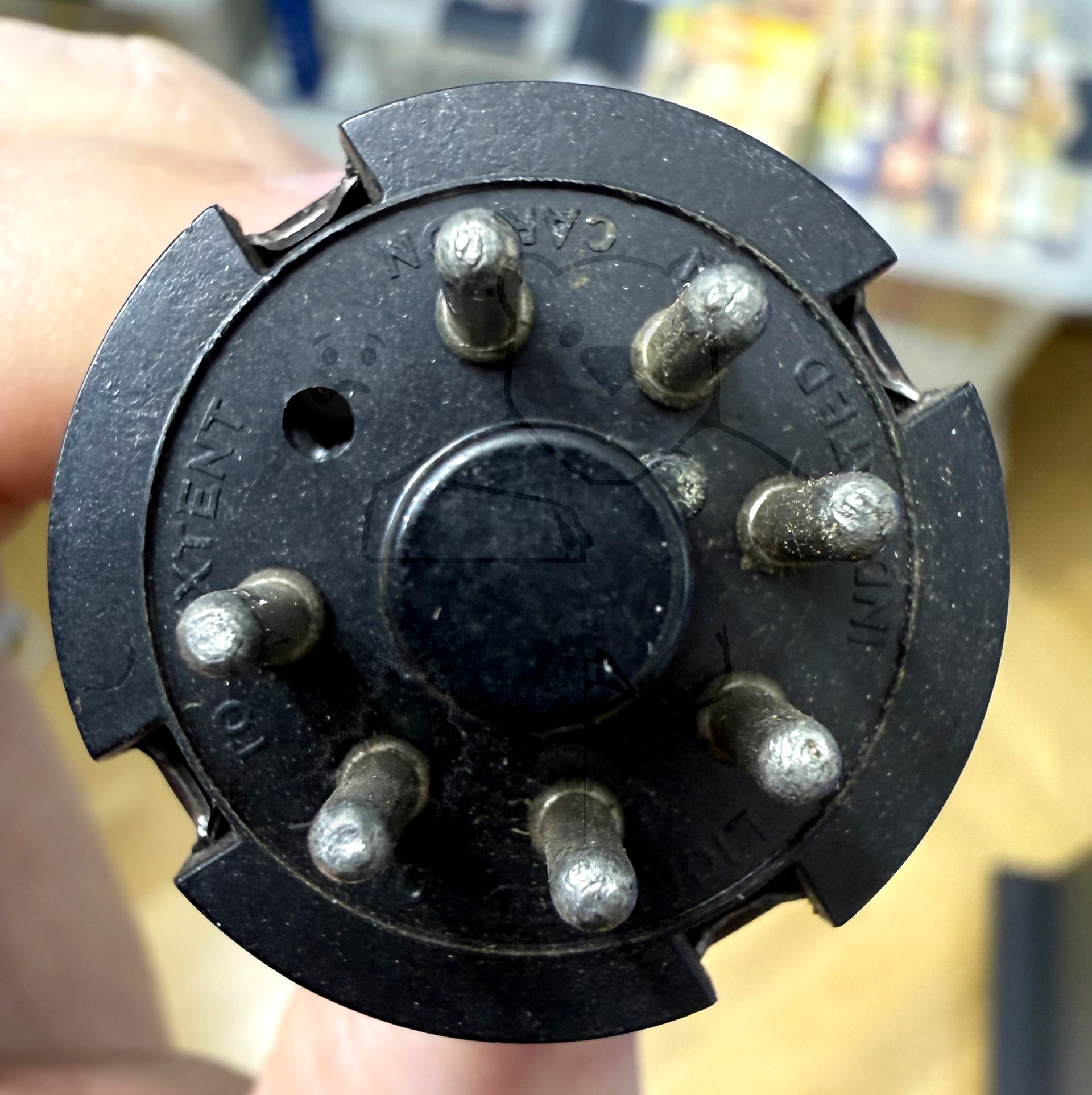

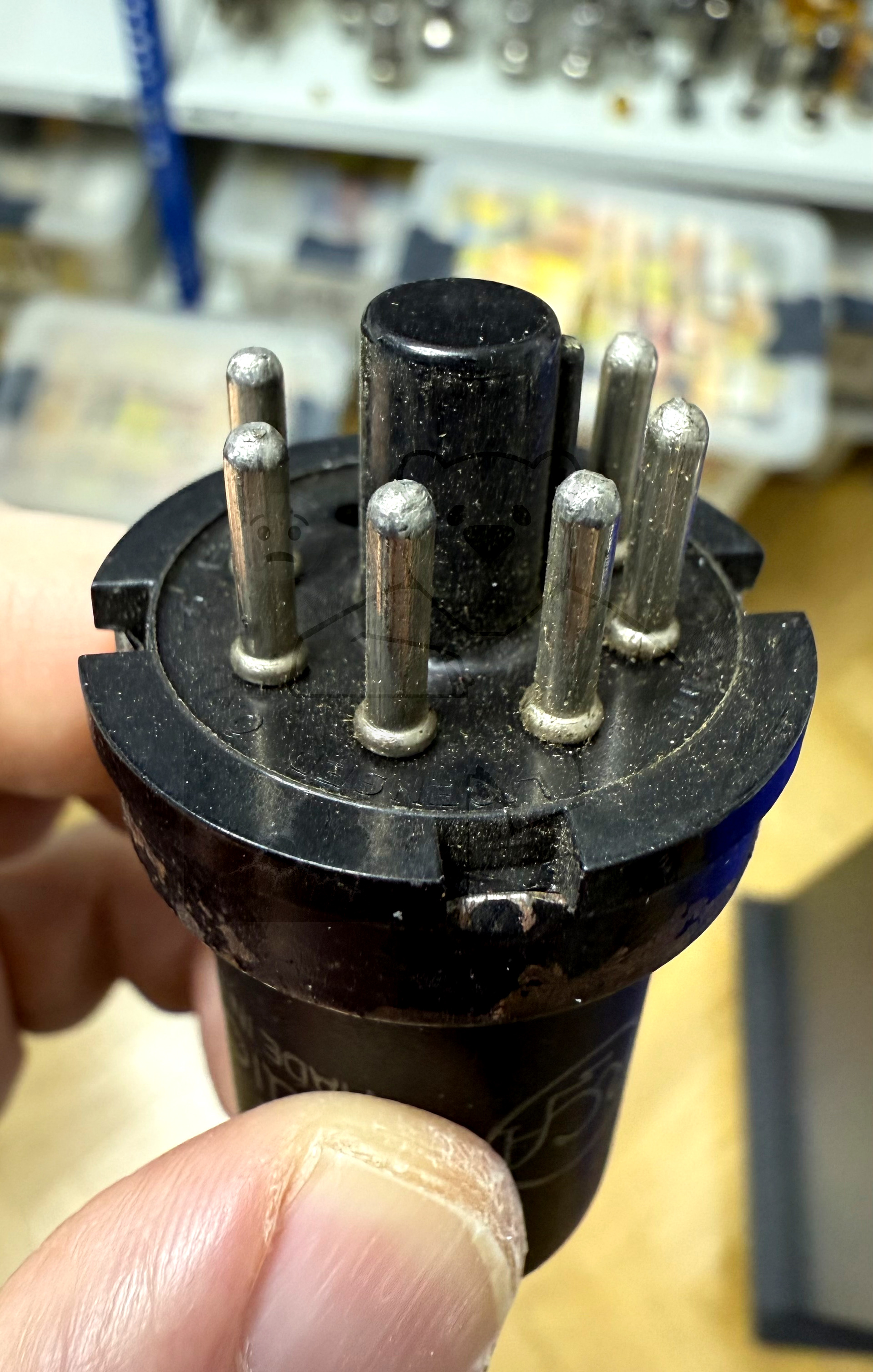

Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	05.06.2018 21:10:10

🔎 Beschreibung der Systeme für die Röhre: 6K7

	System 1
Kathode	8

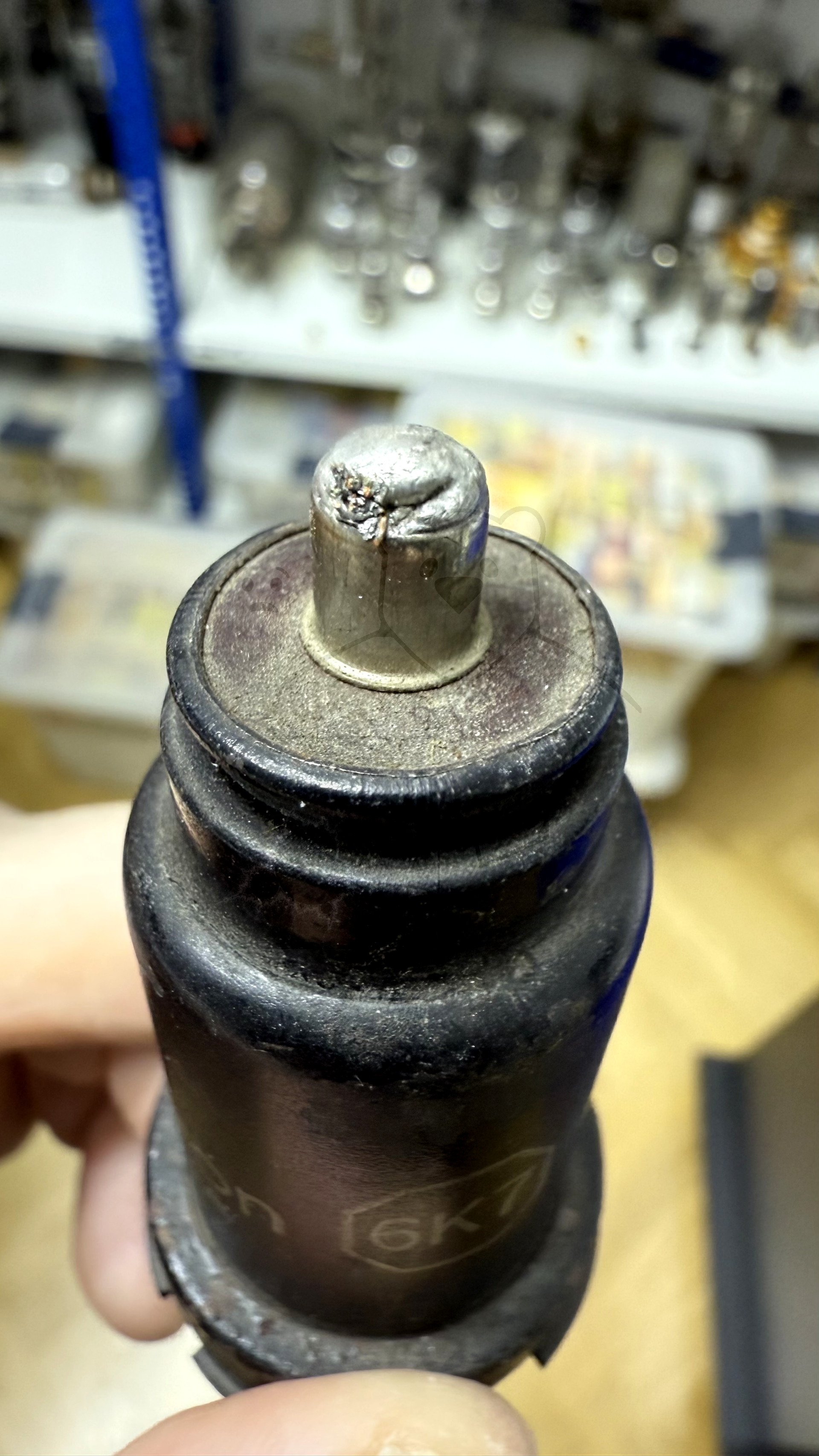

Gitter 1	Kappe
Gitter 2	4
Gitter 3	5
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	3
Anode 2
Leuchtschirm
Heizung	2, 7
Abschirmung	1
Funktion	→ Breitbandverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 6K7

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: 6K7
Anwendung 6K7.pdf (745 kB)
Datenblatt 6K7 General Electric.pdf (196 kB)
Datenblatt 6K7 Radiotron.pdf (53 kB)
Datenblatt 6K7 RCA Version 1.pdf (104 kB)
Datenblatt 6K7 RCA Version 2.pdf (100 kB)
Datenblatt 6K7 Sylvania Französisch [www.tubedata.info].pdf (70 kB)
Datenblatt 6K7 Sylvania.pdf (428 kB)
Datenblatt 6K7 Tung-Sol [www.tubedata.info].pdf (204 kB)
Datenblatt 6K7G Brimar [www.tubedata.info].pdf (52 kB)
Datenblatt 6K7G Sylvania.pdf (140 kB)
Pruefkarte 6K7 6K7MG 78 (Oktal) VT86 VT86A VT86B - Neuberger RPM370 Roehrenmessgeraet.pdf (249 kB)
