🔎 Beschreibung der Röhre: VT-86 Inventarnummer: 06048
| Name | → VT-86 |
| Vergleichsname | → 6K7 → 6K7V → 6Ж7 (Umgesockelt) → 6К7 |
| Hersteller | → RCA |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ätz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | S38a |
🔎 Beschreibung der Systeme für die Röhre: VT-86
| System 1 | |
| Kathode | 8 |
| Gitter 1 | Kappe |
| Gitter 2 | 4 |
| Gitter 3 | 5 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 3 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 7 |
| Abschirmung | 1 |
| Funktion | → Breitbandverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der VT-86
Bildquelle: RCA Datenblatt
🔎 Datenblätter zur Röhre: VT-86
Anwendung 6K7.pdf (745 kB)
Datenblatt 6K7 General Electric.pdf (196 kB)
Datenblatt 6K7 Radiotron.pdf (53 kB)
Datenblatt 6K7 RCA Version 1.pdf (104 kB)
Datenblatt 6K7 RCA Version 2.pdf (100 kB)
Datenblatt 6K7 Sylvania.pdf (428 kB)
Datenblatt 6K7G Sylvania.pdf (140 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: VT-86

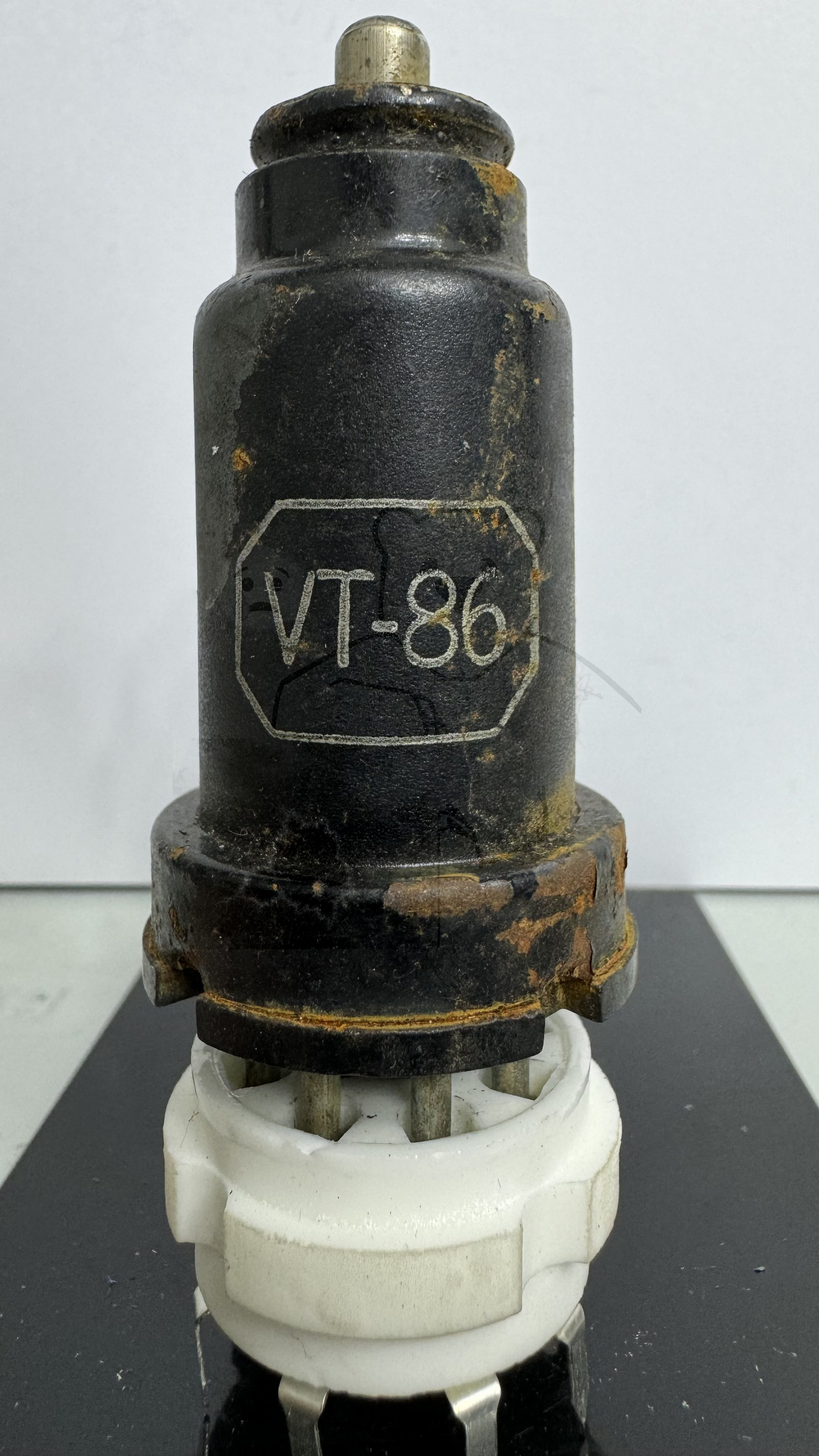

Röhre VT-86 #6048 Bild 1

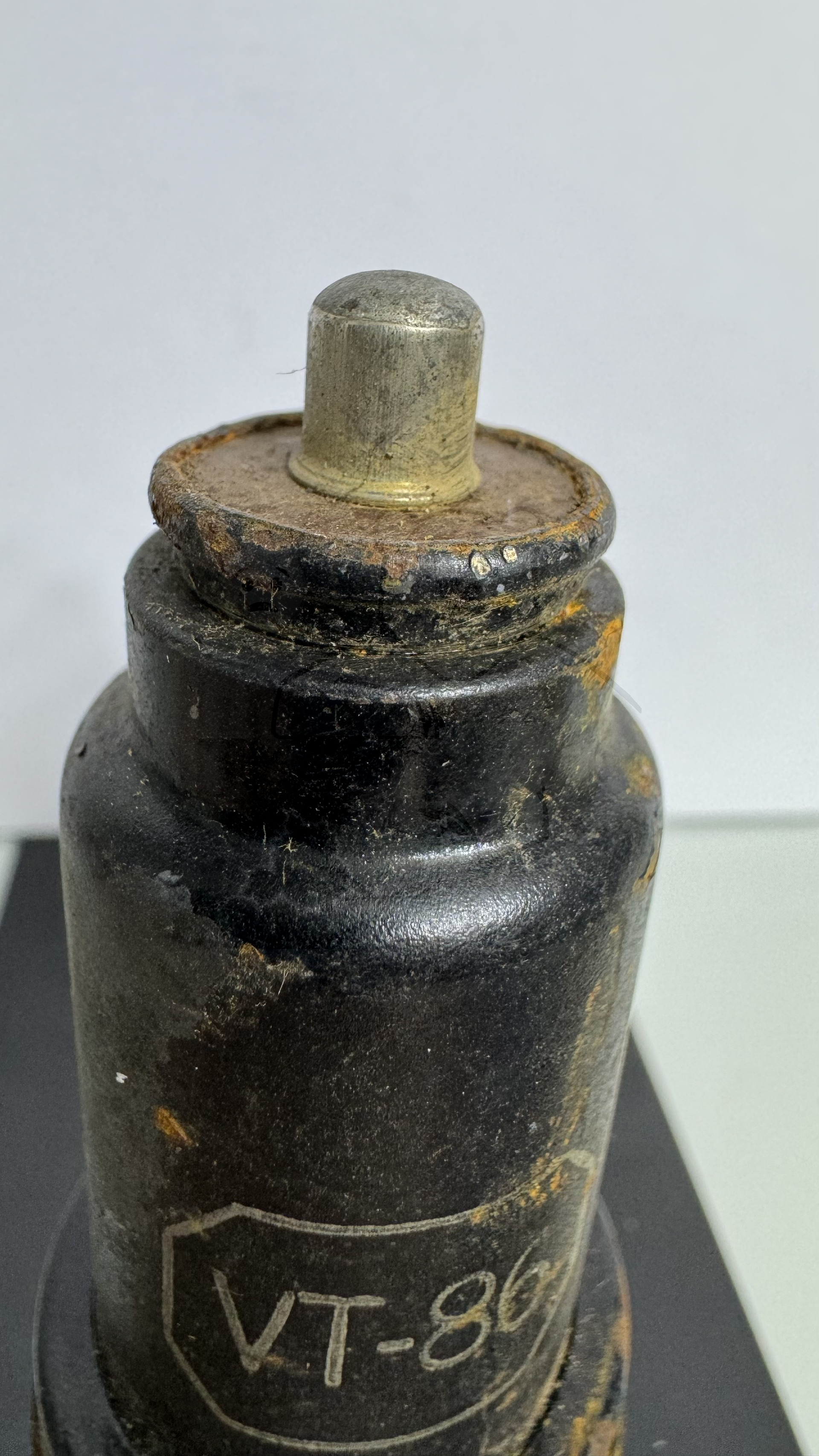

Röhre VT-86 #6048 Bild 2

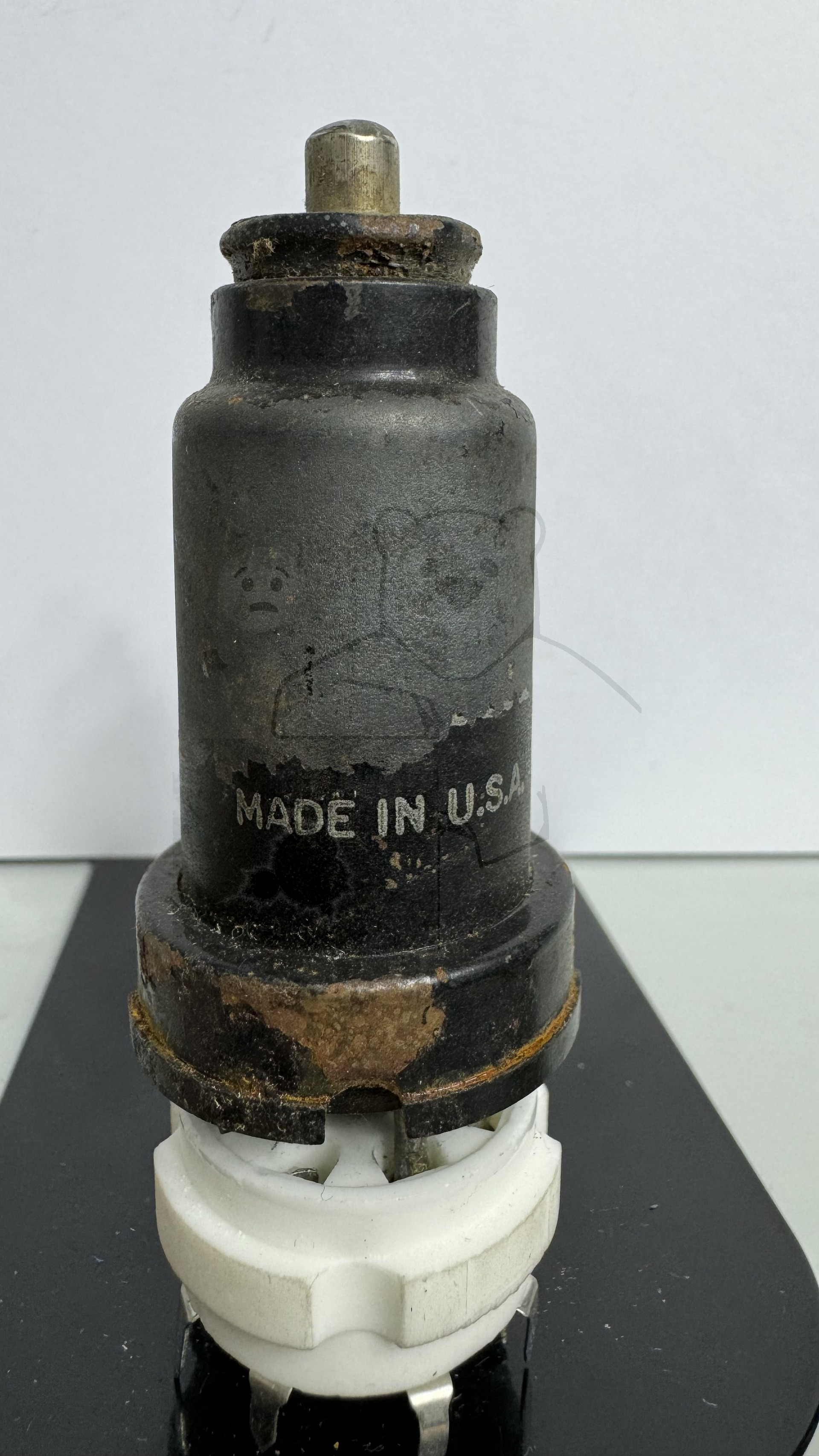

Röhre VT-86 #6048 Bild 3
