🔎 Beschreibung der Röhre: NA420_Niggl Inventarnummer: 05764
| Name | → NA420_Niggl 📺 Mit Video |
| Vergleichsname | |
| Hersteller | → Niggl Hochvakuum Industrie GmbH (Muenchen) |
| Heizspannung (Volt) | 3,2 - 4,0 |
| Heizstrom (Ampère) | 0,2 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | → Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ätz- Produktionscode | |
| Serien Nummer | |
| Verpackung | |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | L15 |
🔎 Beschreibung der Systeme für die Röhre: NA420_Niggl
| System 1 | |
| Kathode | 1 |
| Gitter 1 | 4 |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 3 |
| Abschirmung | |
| Funktion | → Endtriode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der NA420_Niggl
Bildquelle: Telefunken Datenblatt
🔎 YouTube Video zu NA420_Niggl
Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/XxlFfVMLC_8 (Durch Anklicken verlassen Sie diese Webseite!)
🔎 Bilder der Röhre: NA420_Niggl

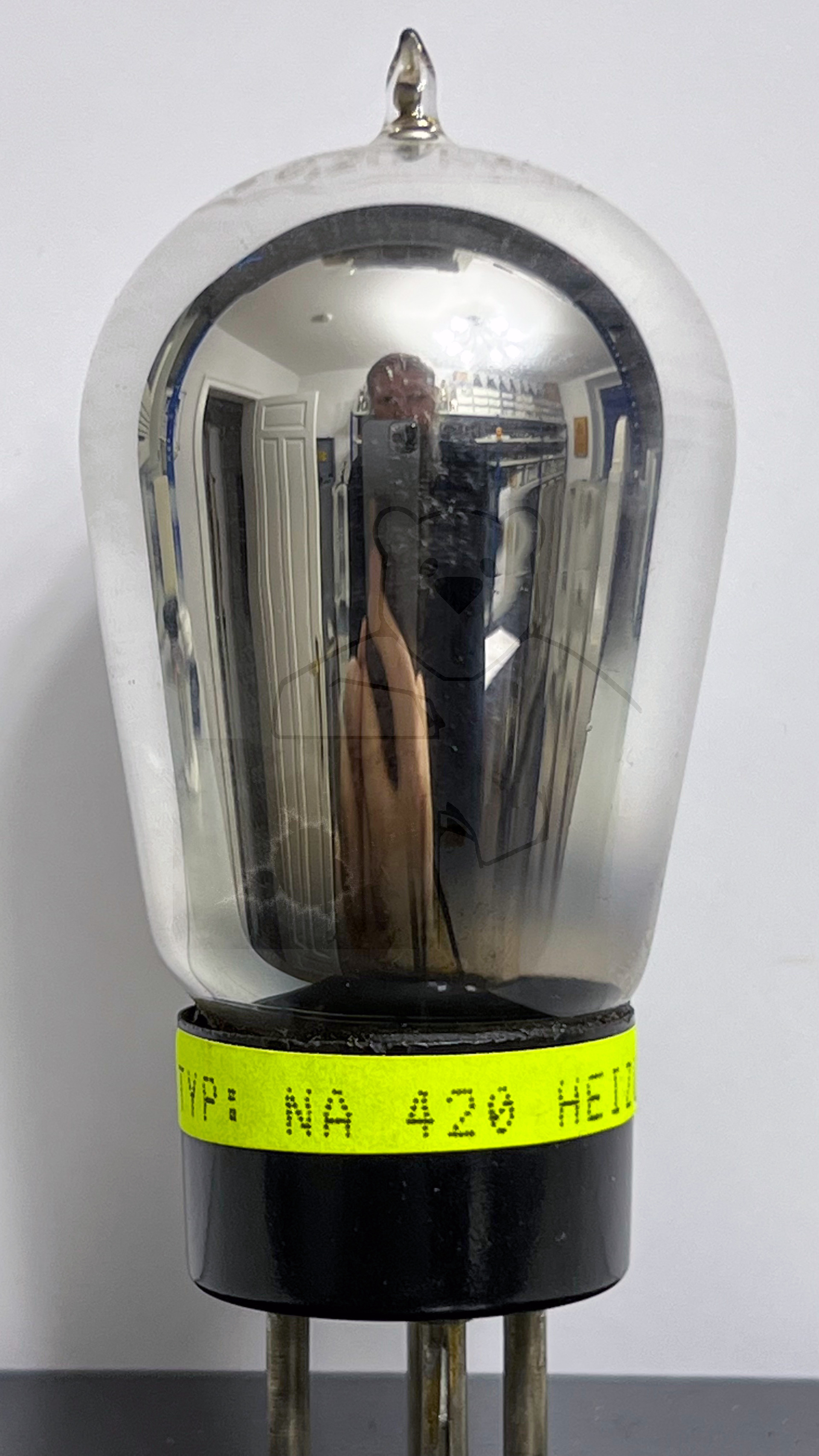

Röhre NA420 Niggl #5764 Bild 1
