đ Beschreibung der Röhre: NA420_Niggl
| Name | NA420_Niggl |
| Vergleichsname | |
| Heizspannung (Volt) | 3,2 - 4,0 |
| Heizstrom (AmpĂšre) | 0,2 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: Europa, 4pol. â Liste aller Röhren mit: Europa, 4pol. |
| ZusÀtzliche Informationen | |
| Letzte Ănderung | 03.06.2018 08:28:26 |
đ Beschreibung der Systeme fĂŒr die Röhre: NA420_Niggl
| System 1 | |
| Kathode | 1 |
| Gitter 1 | 4 |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 3 |
| Abschirmung | |
| Funktion | â Endtriode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der NA420_Niggl
Bildquelle: Telefunken Datenblatt
đ Bilder der Röhre: NA420_Niggl

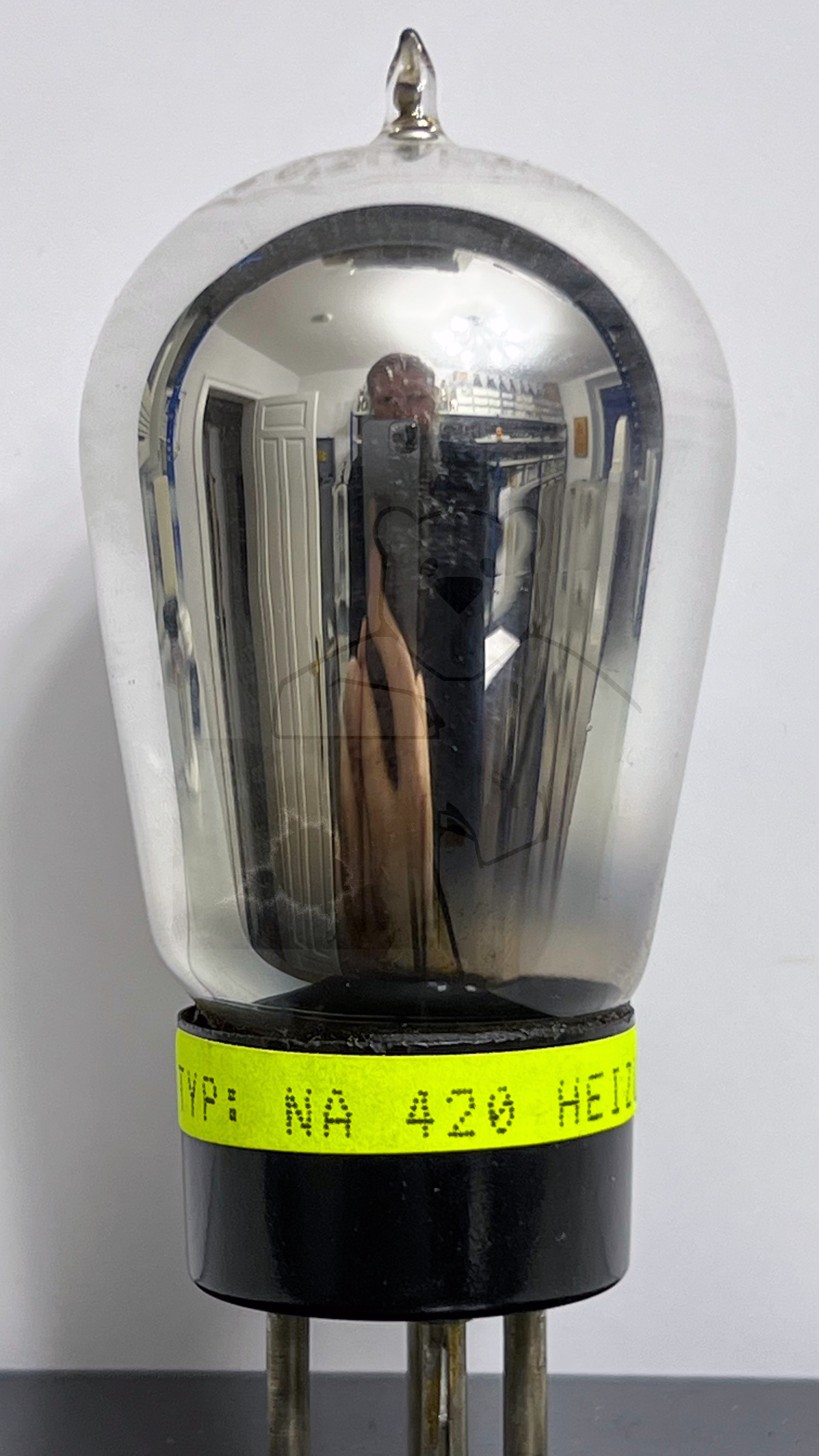

Röhre NA420 Niggl #5764 Bild 1
đ Alle Röhren vom Typ NA420_Niggl in der Sammlung
