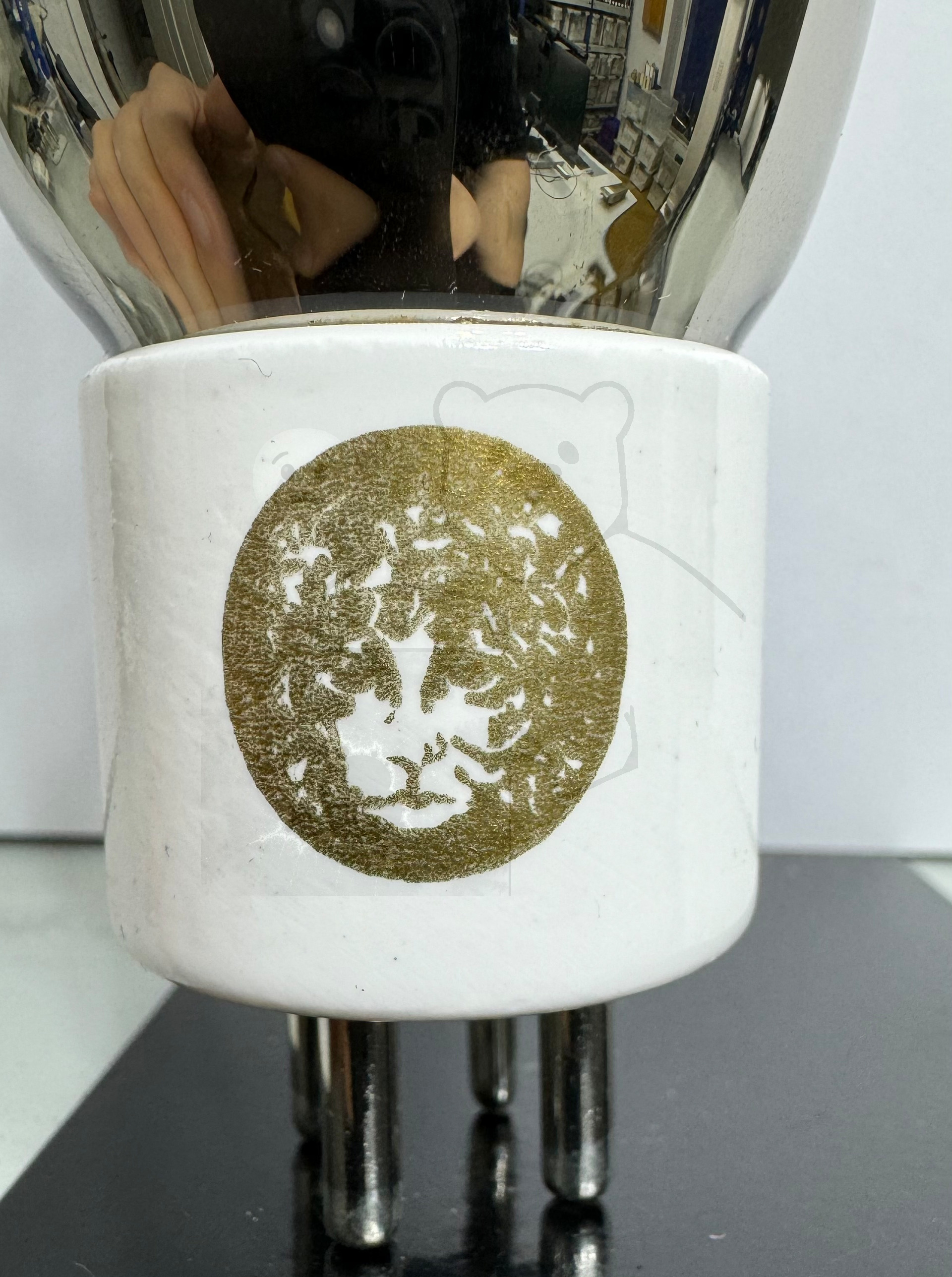

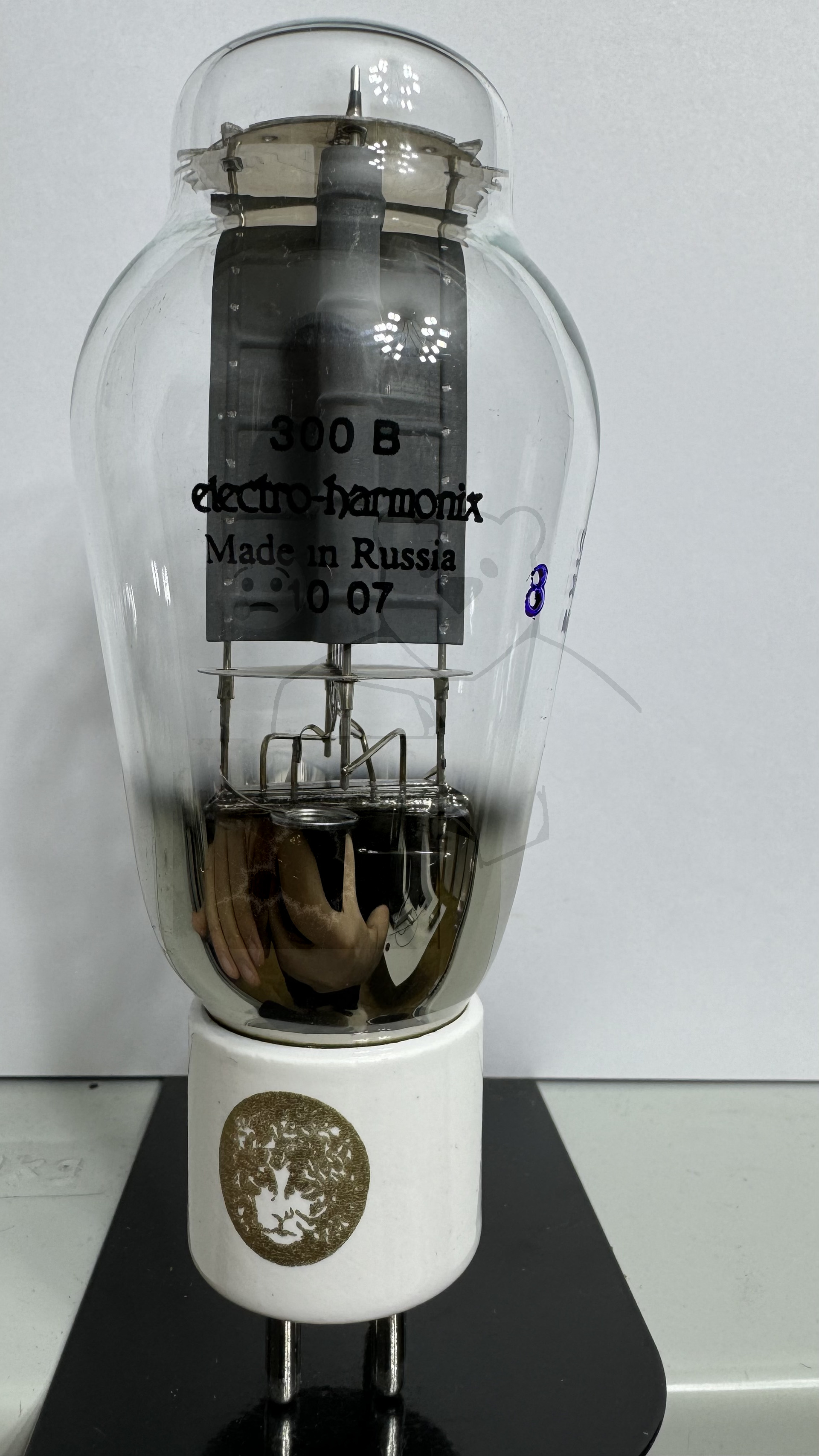

Daten und Bilder der Röhre: 300B

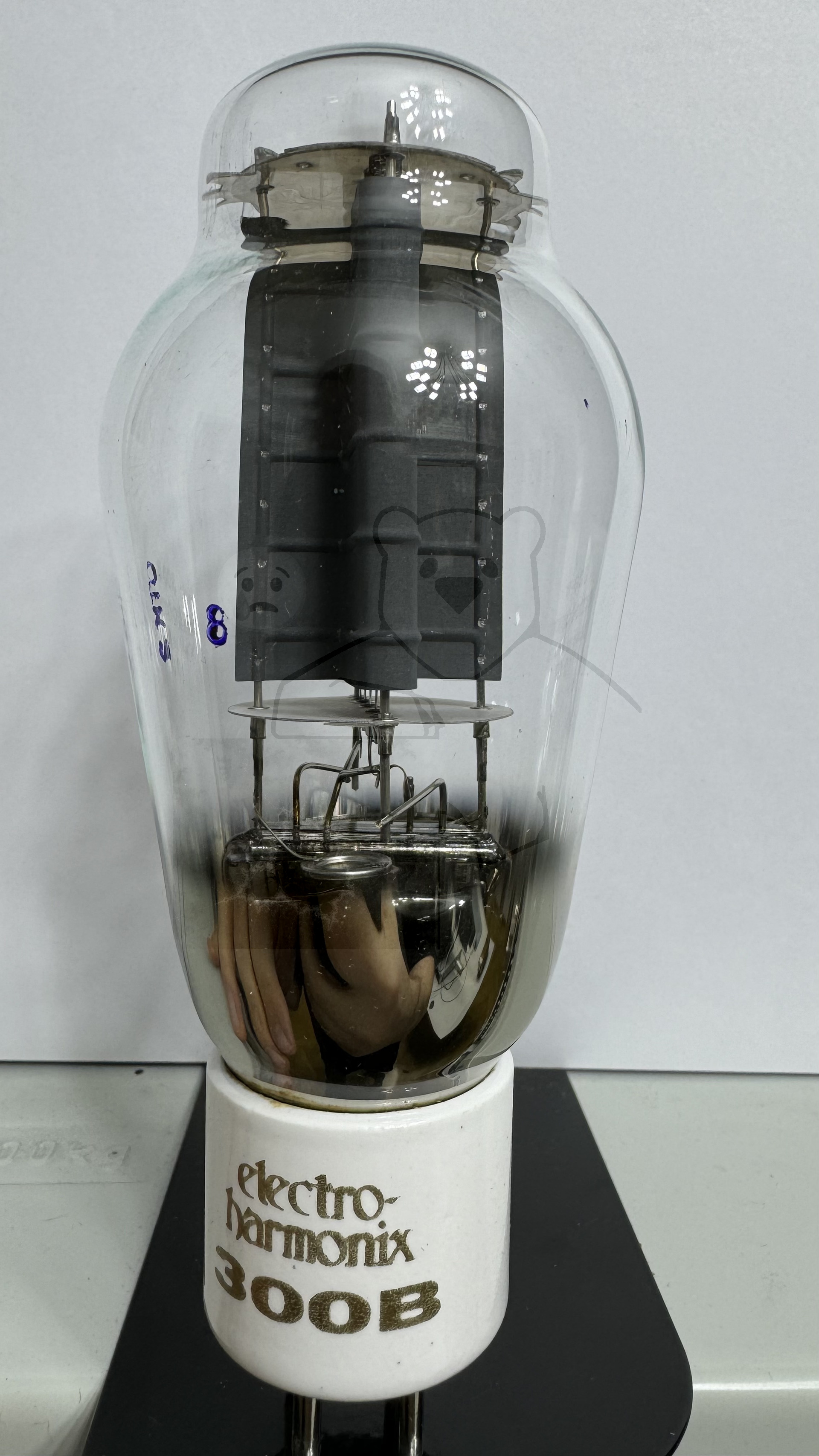

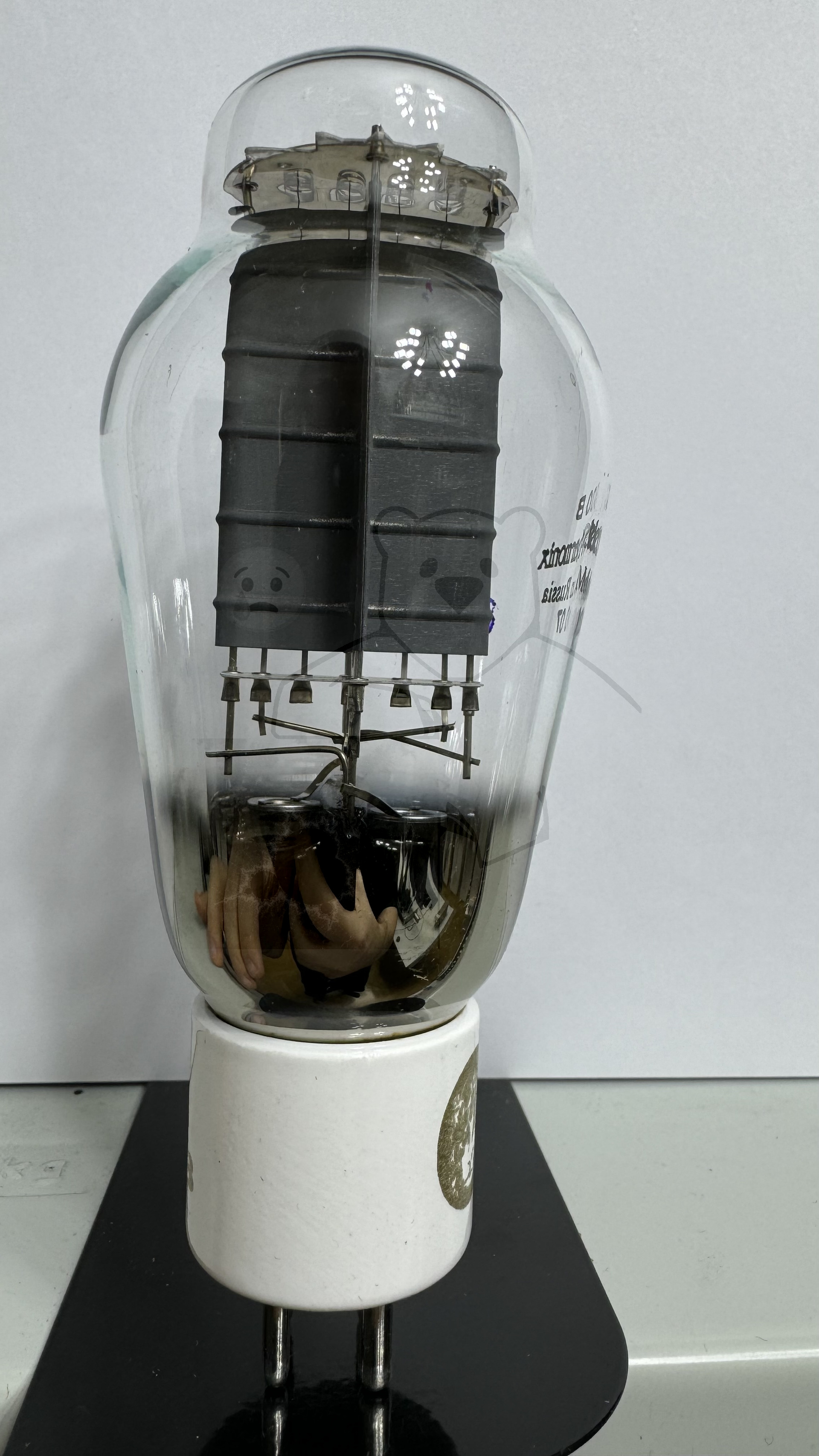

🔎 Beschreibung der Röhre: 300B Inventarnummer: 04806

Name	→ 300B
Vergleichsname

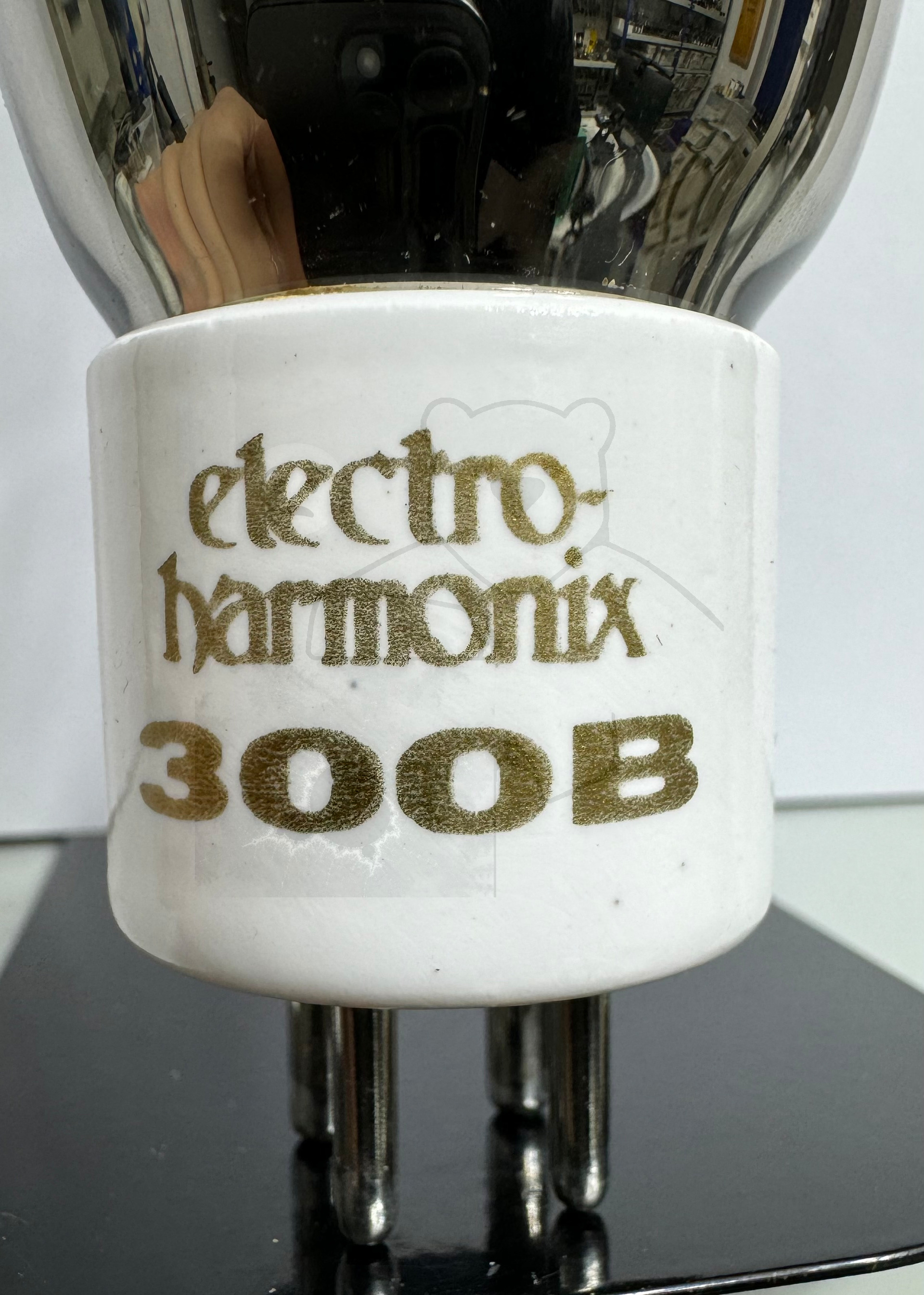

Hersteller	→ Electro Harmonix (Made in Russia)
Heizspannung (Volt)	5
Heizstrom (Ampère)	1,2
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: USA, Small, 4pol. → Liste aller Röhren mit: USA, Small, 4pol.
Informationen Röhrentyp
Informationen	Produziert: 10/2007 ОТК3
Kenn Nummer
Ätz- Produktionscode
Serien Nummer

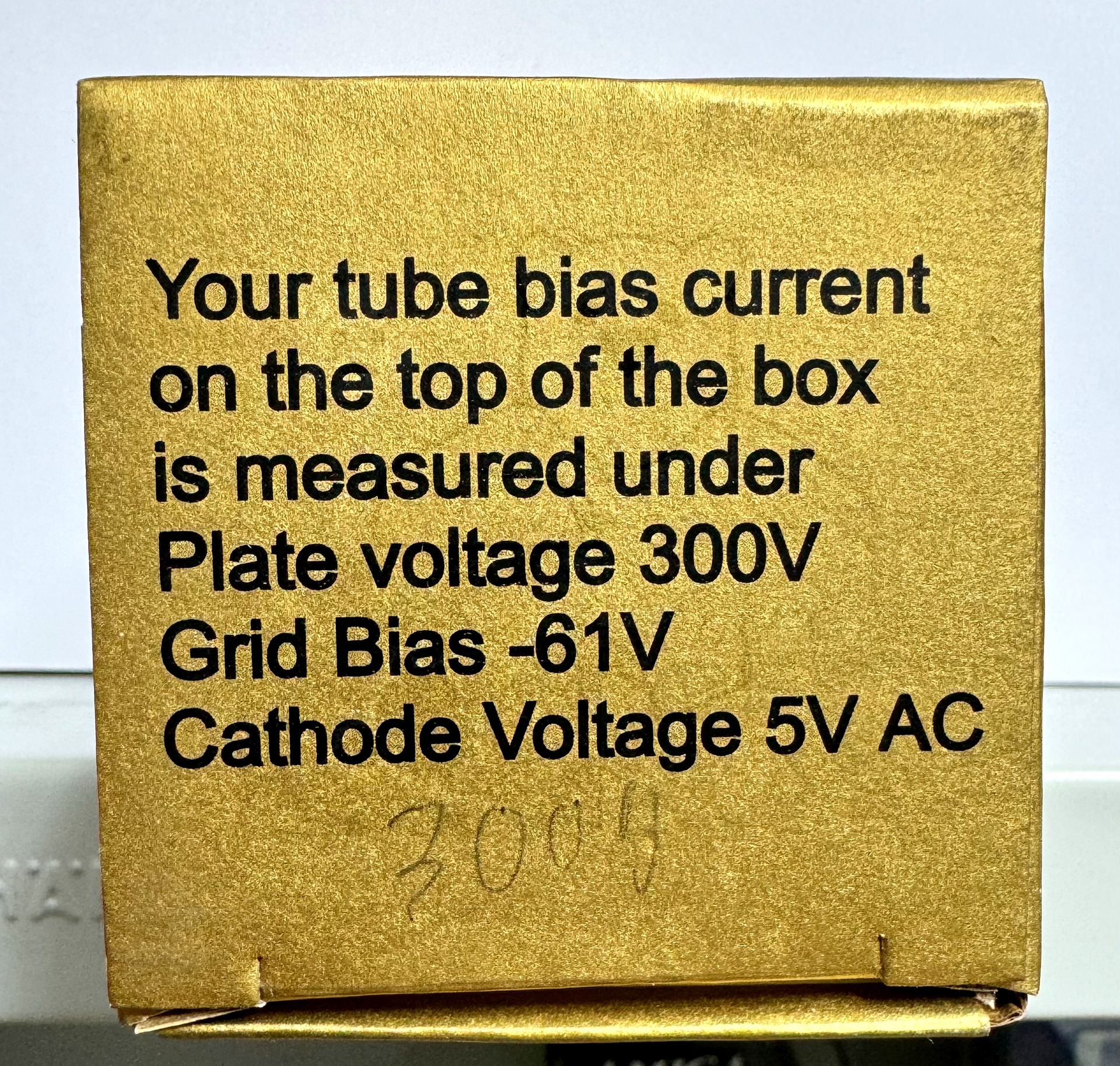

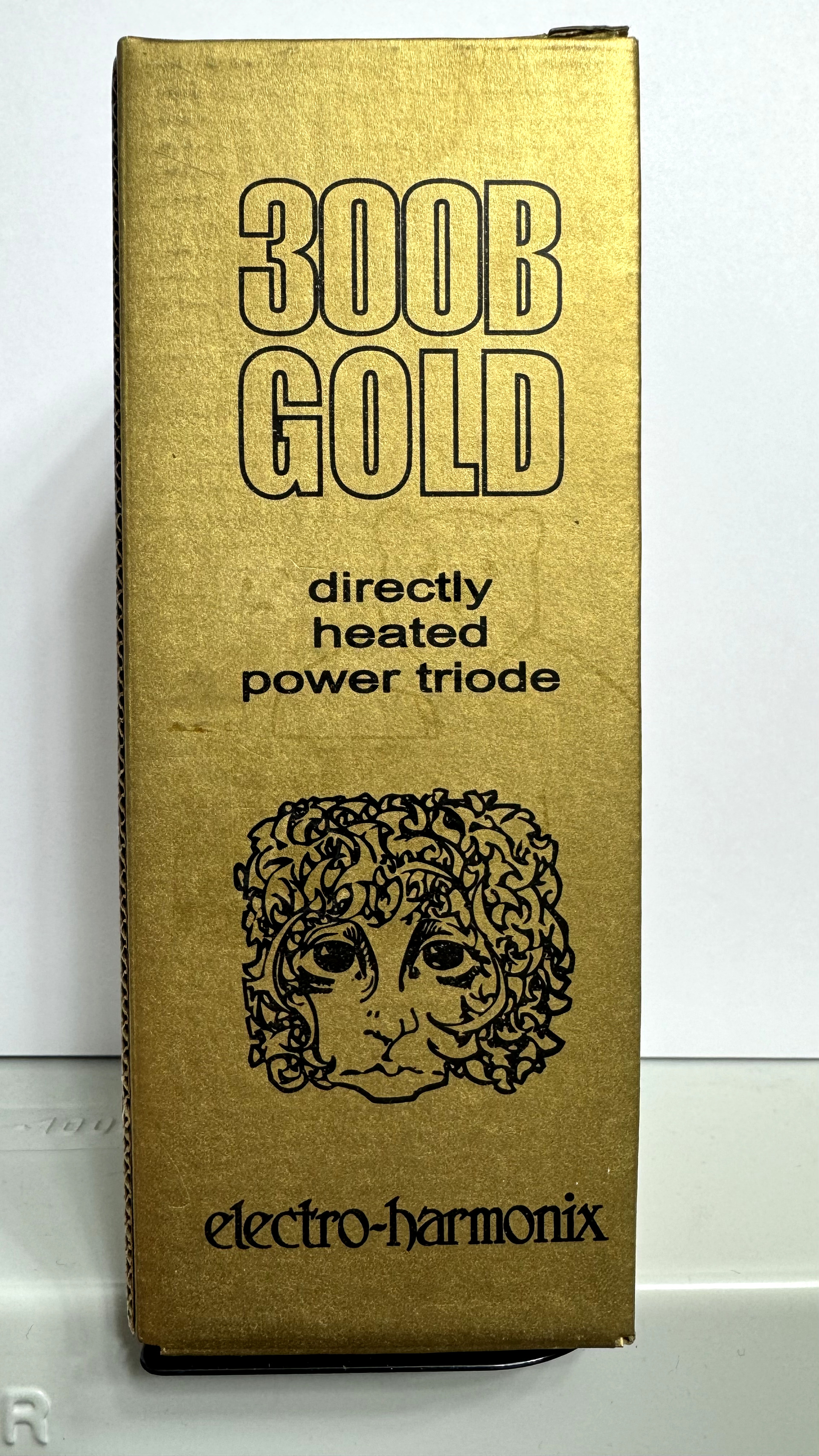

Verpackung	Originalverpackung

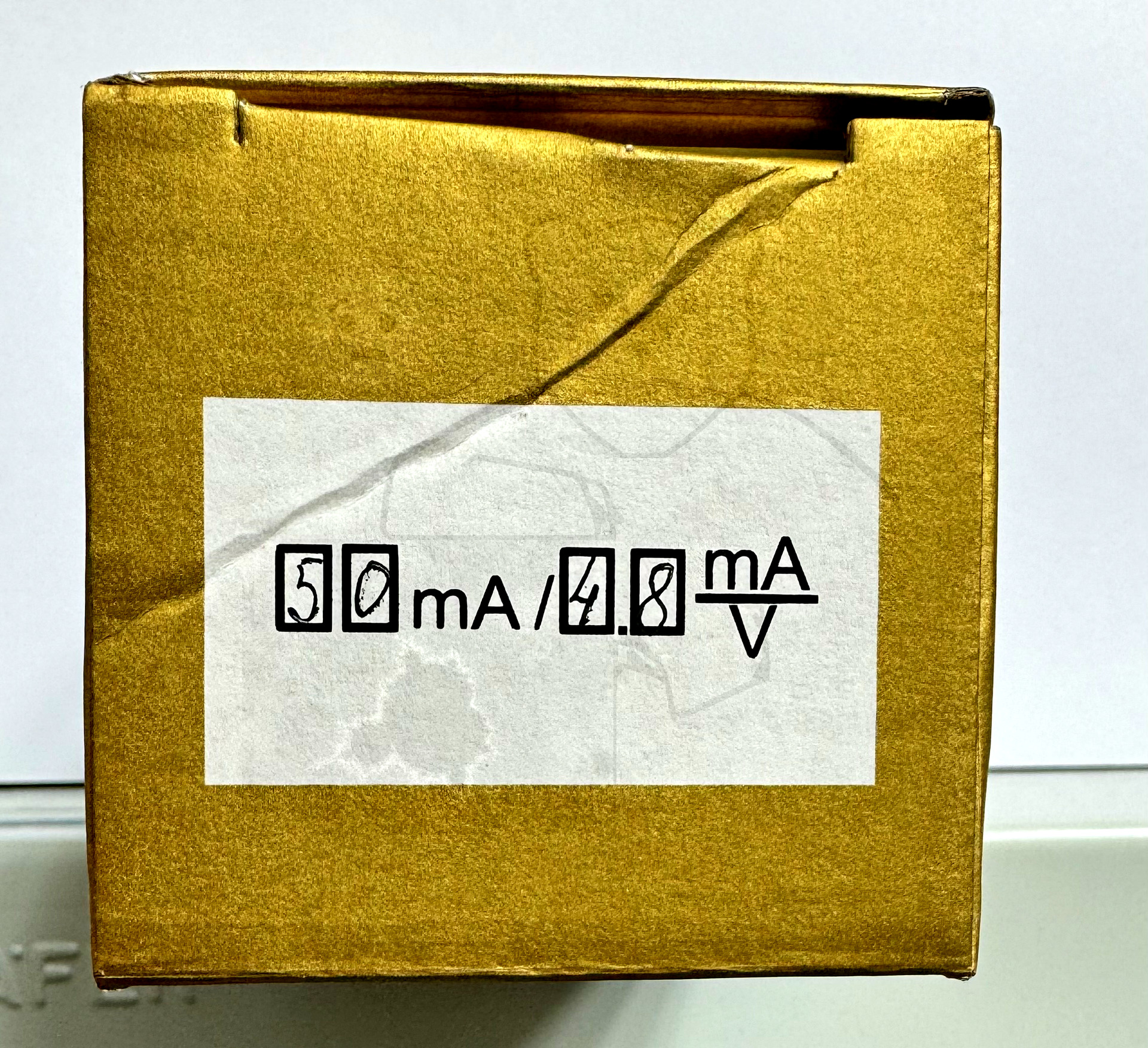

Getestet	Emmision: 50mA laut Verkäufer
Hoheitszeichen
Letzte Änderung
Lager	S41a

🔎 Beschreibung der Systeme für die Röhre: 300B

	System 1
Kathode	1
Gitter 1	3
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 4
Abschirmung
Funktion	→ Endtriode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 300B

Bildquelle: JJ Electric Datenblatt

🔎 Datenblätter zur Röhre: 300B
Datenblatt 300A Western Electric [www.tubedata.info].pdf (702 kB)
Datenblatt 300B JJ Electronic [www.tubedata.info].pdf (178 kB)
Datenblatt 300B Western Electric Version 1.pdf (693 kB)
Datenblatt 300B Western Electric Version 2 [www.tubedata.info].pdf (137 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
