Daten und Bilder der Röhre: 300B

🔎 Beschreibung der Röhre: 300B

Name	300B
Vergleichsname
Heizspannung (Volt)	5
Heizstrom (Ampère)	1,2
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: USA, Small, 4pol. → Liste aller Röhren mit: USA, Small, 4pol.
Zusätzliche Informationen
Letzte Änderung	16.08.2016 02:46:35

🔎 Beschreibung der Systeme für die Röhre: 300B

	System 1
Kathode	1
Gitter 1	3
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 4
Abschirmung
Funktion	→ Endtriode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 300B

Bildquelle: JJ Electric Datenblatt

🔎 Datenblätter zur Röhre: 300B
Datenblatt 300A Western Electric [www.tubedata.info].pdf (702 kB)
Datenblatt 300B JJ Electronic [www.tubedata.info].pdf (178 kB)
Datenblatt 300B Western Electric Version 1.pdf (693 kB)
Datenblatt 300B Western Electric Version 2 [www.tubedata.info].pdf (137 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

🔎 Bilder der Röhre: 300B

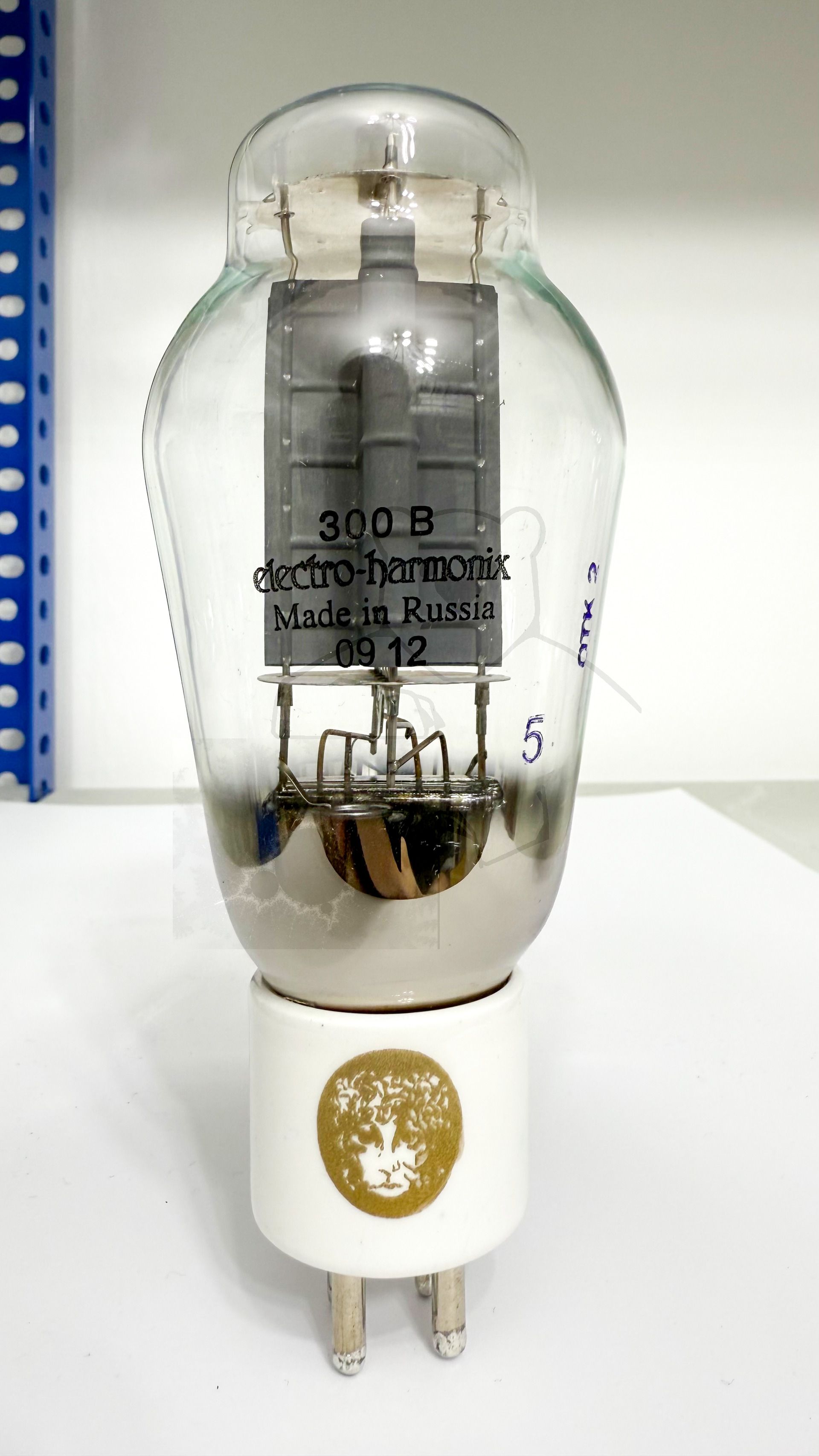

Röhre 300B #4807 Bild 1

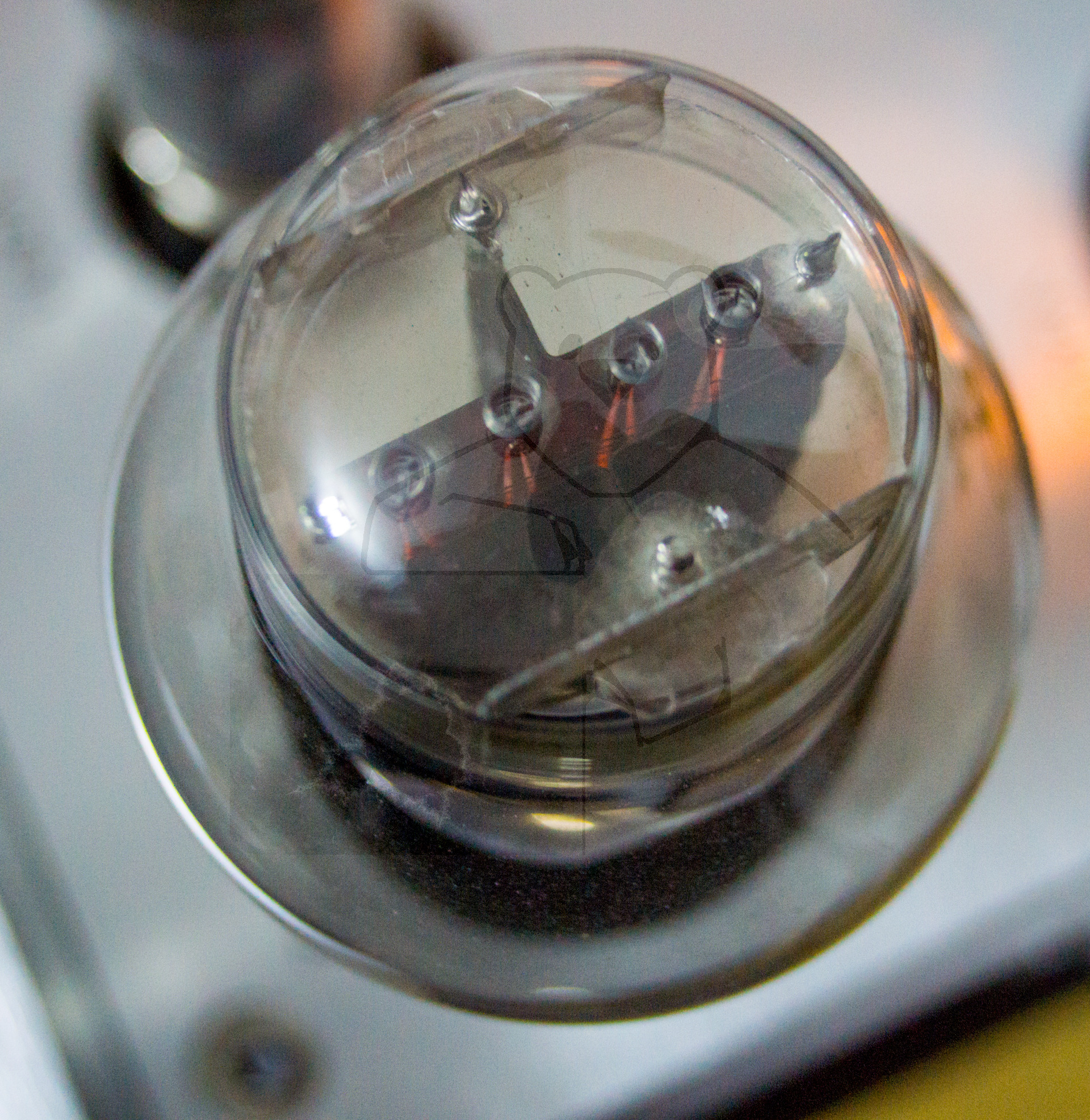

Röhre 300B In Betrieb

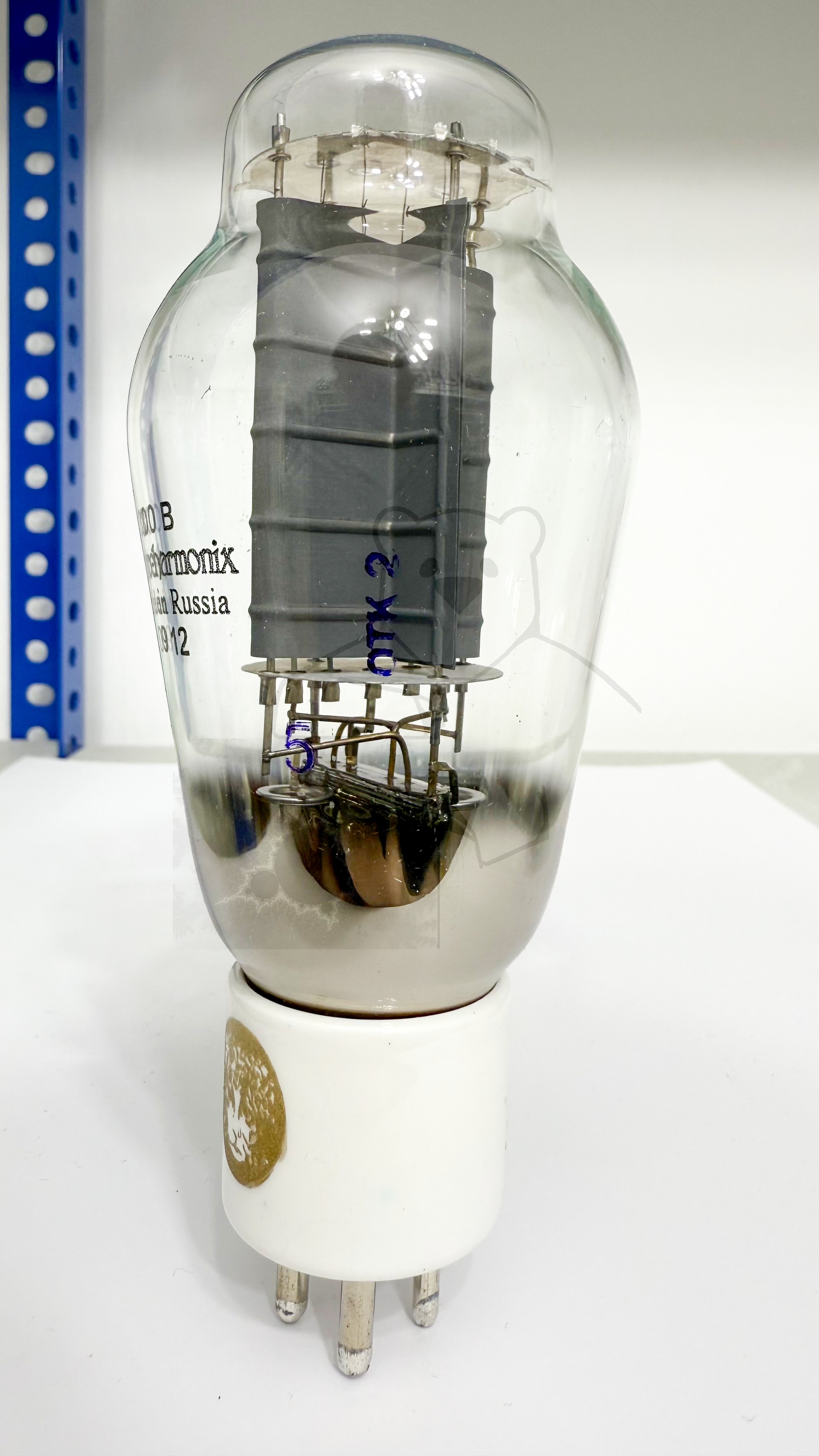

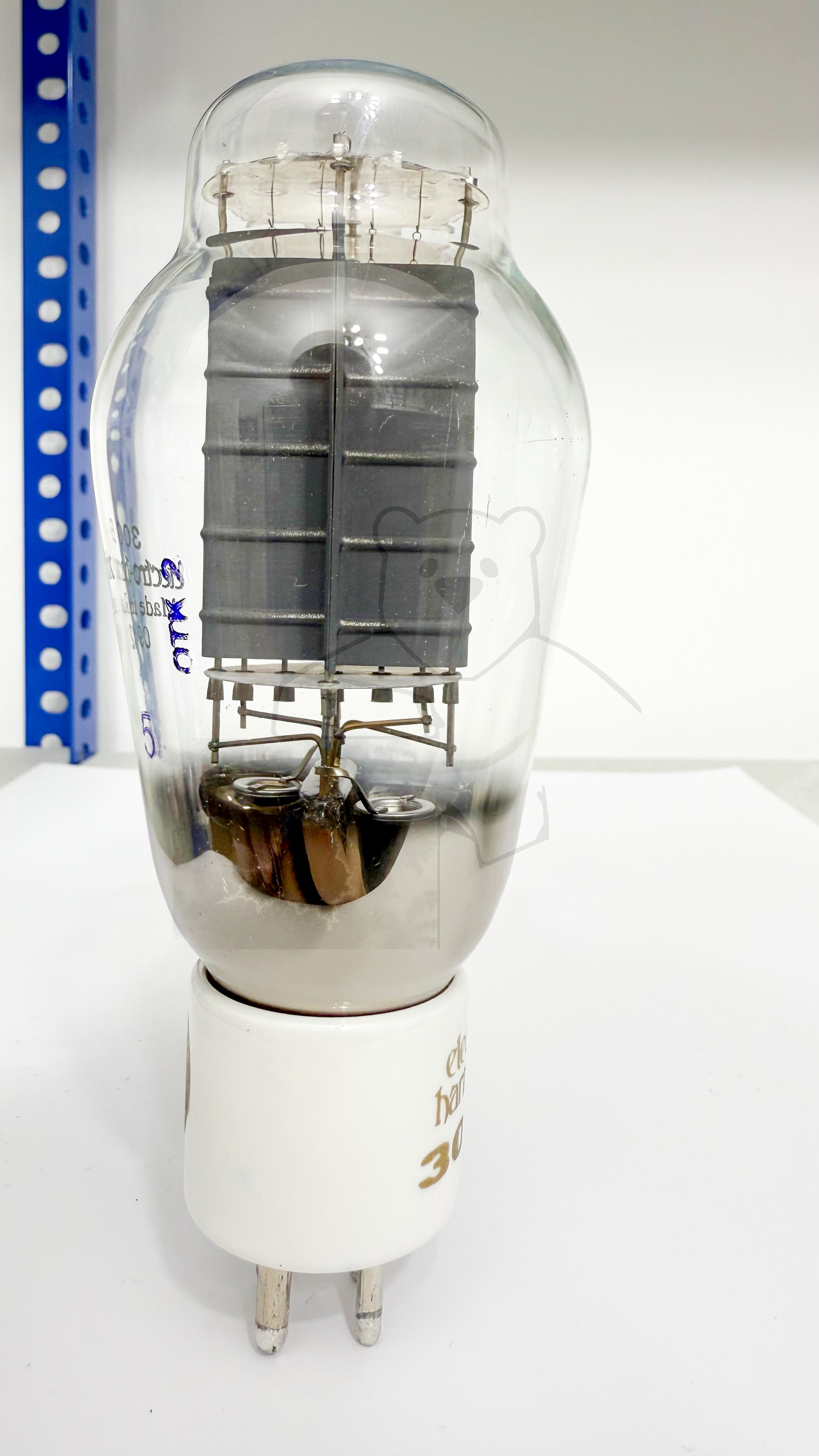

Röhre 300B #4807 Bild 2

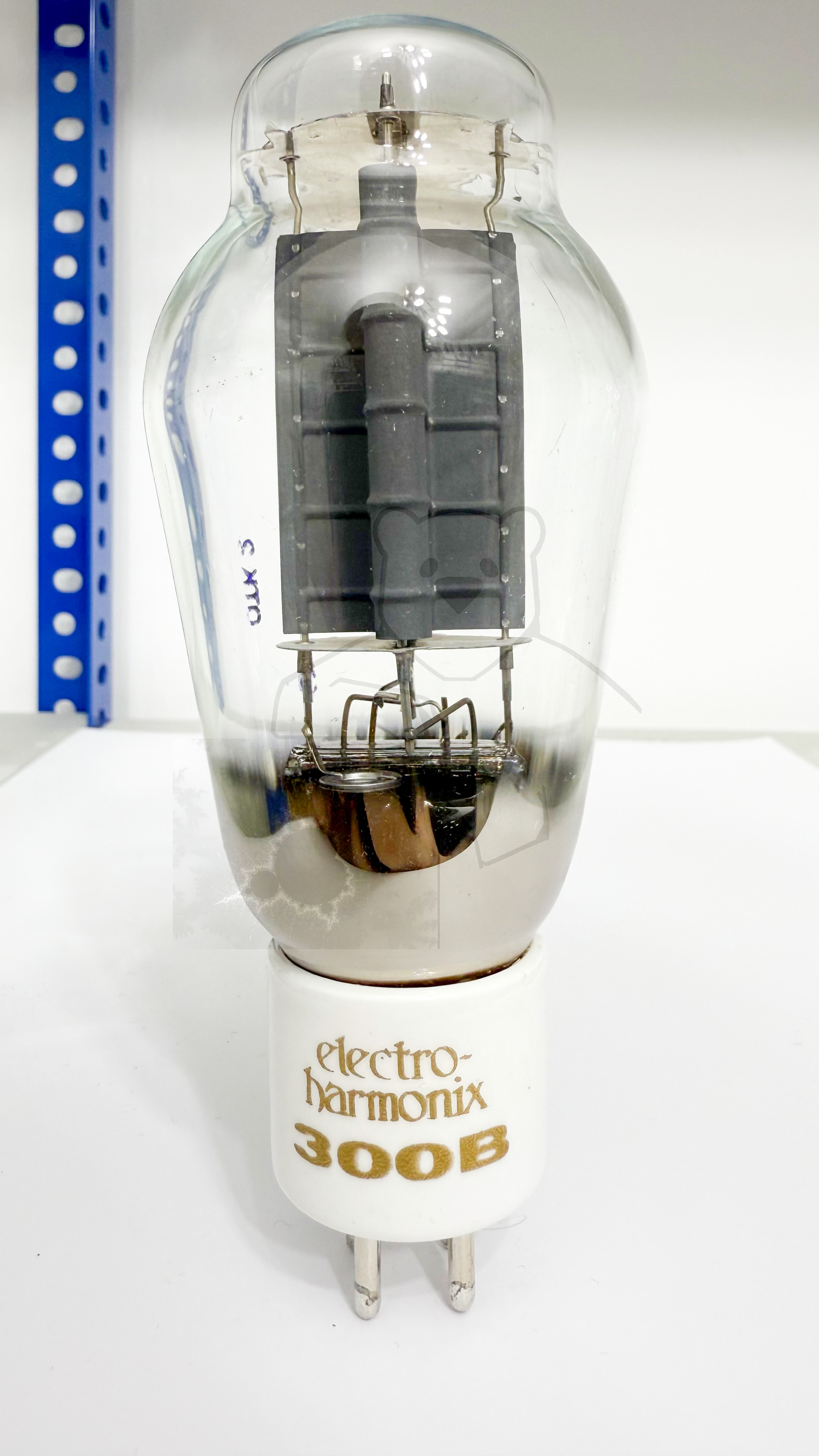

Röhre 300B #4807 Bild 3

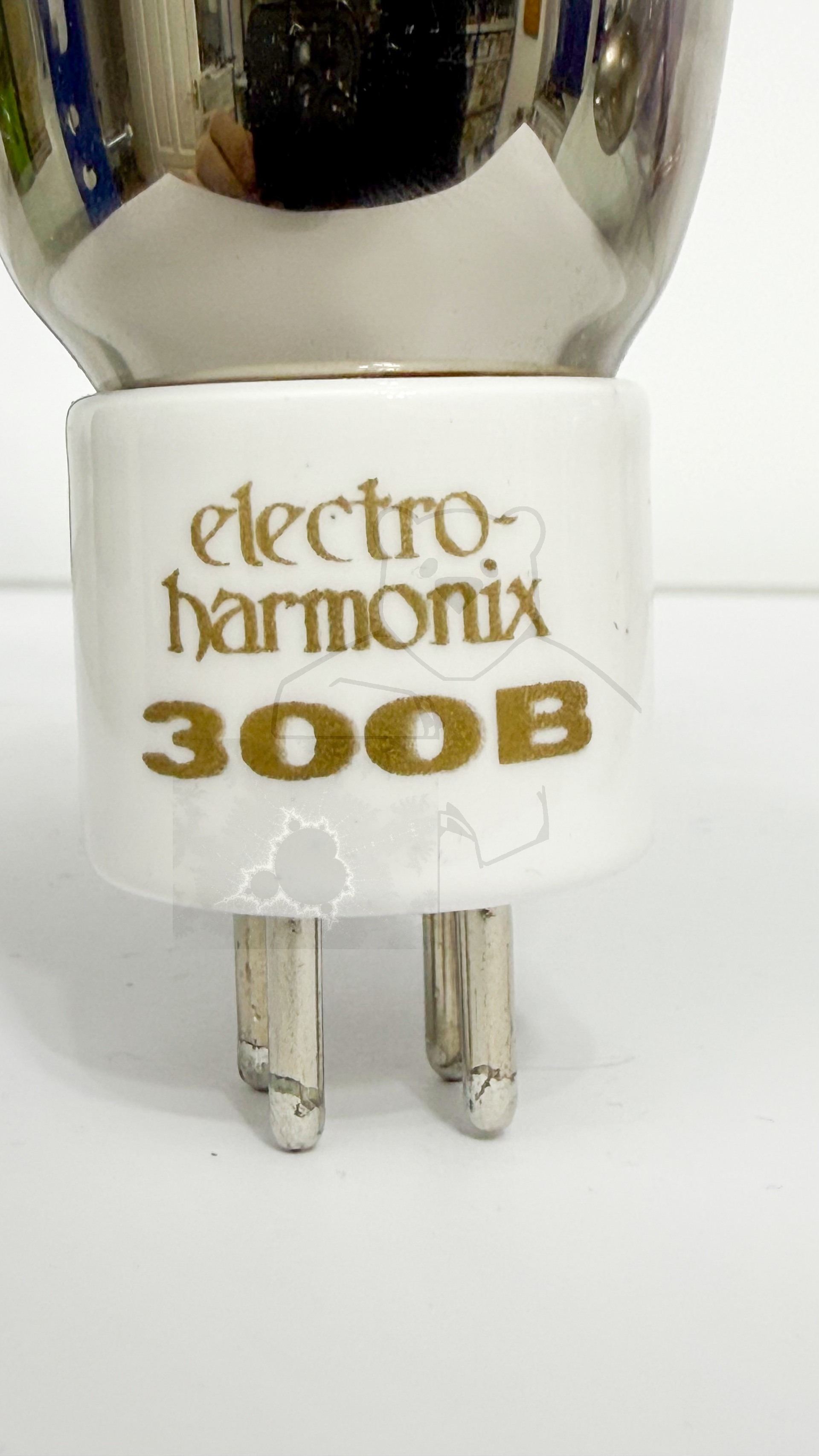

Röhre 300B #4807 Bild 4

Röhre 300B #4807 Bild 5

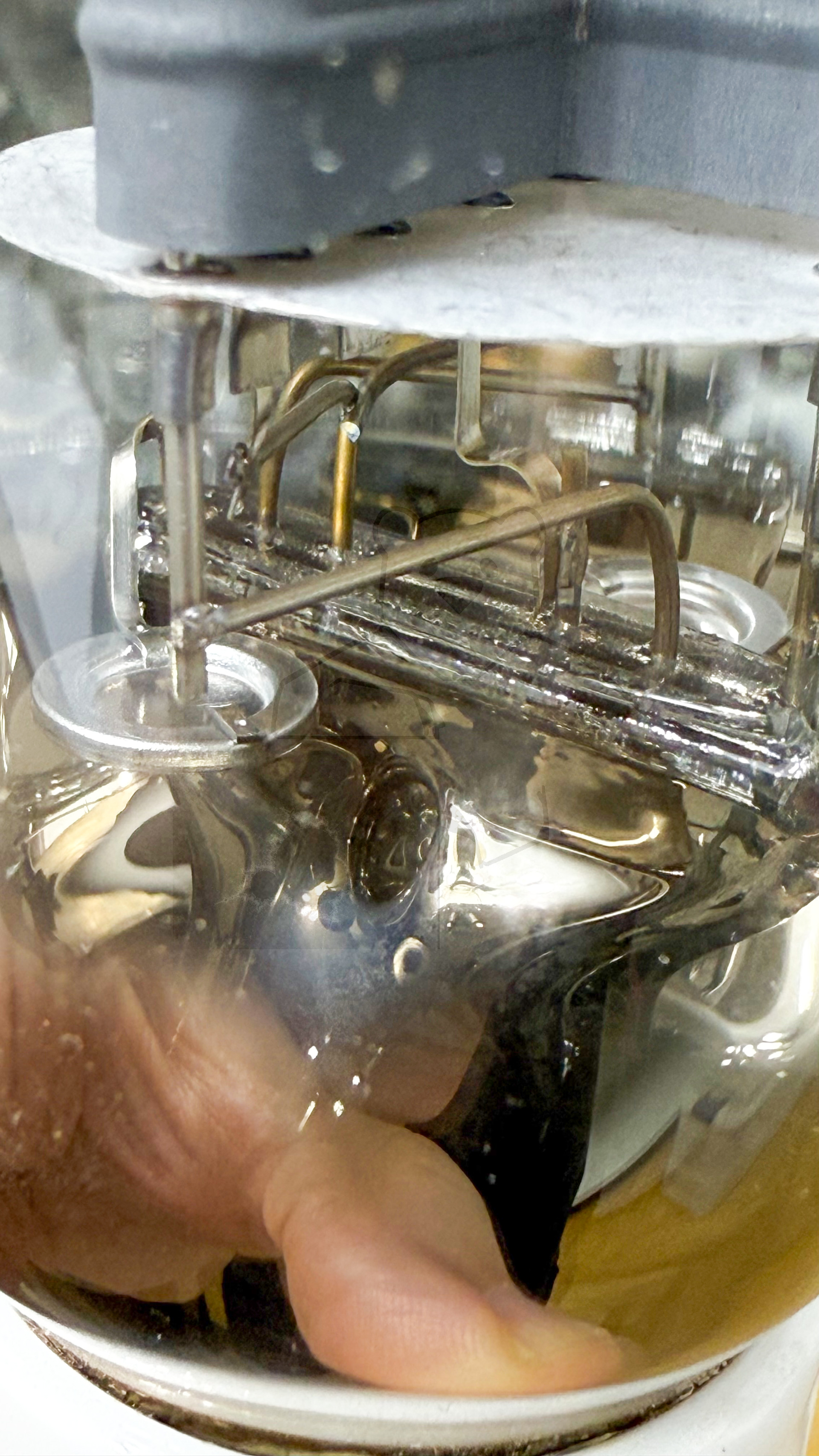

Röhre 300B #4807 Bild 6

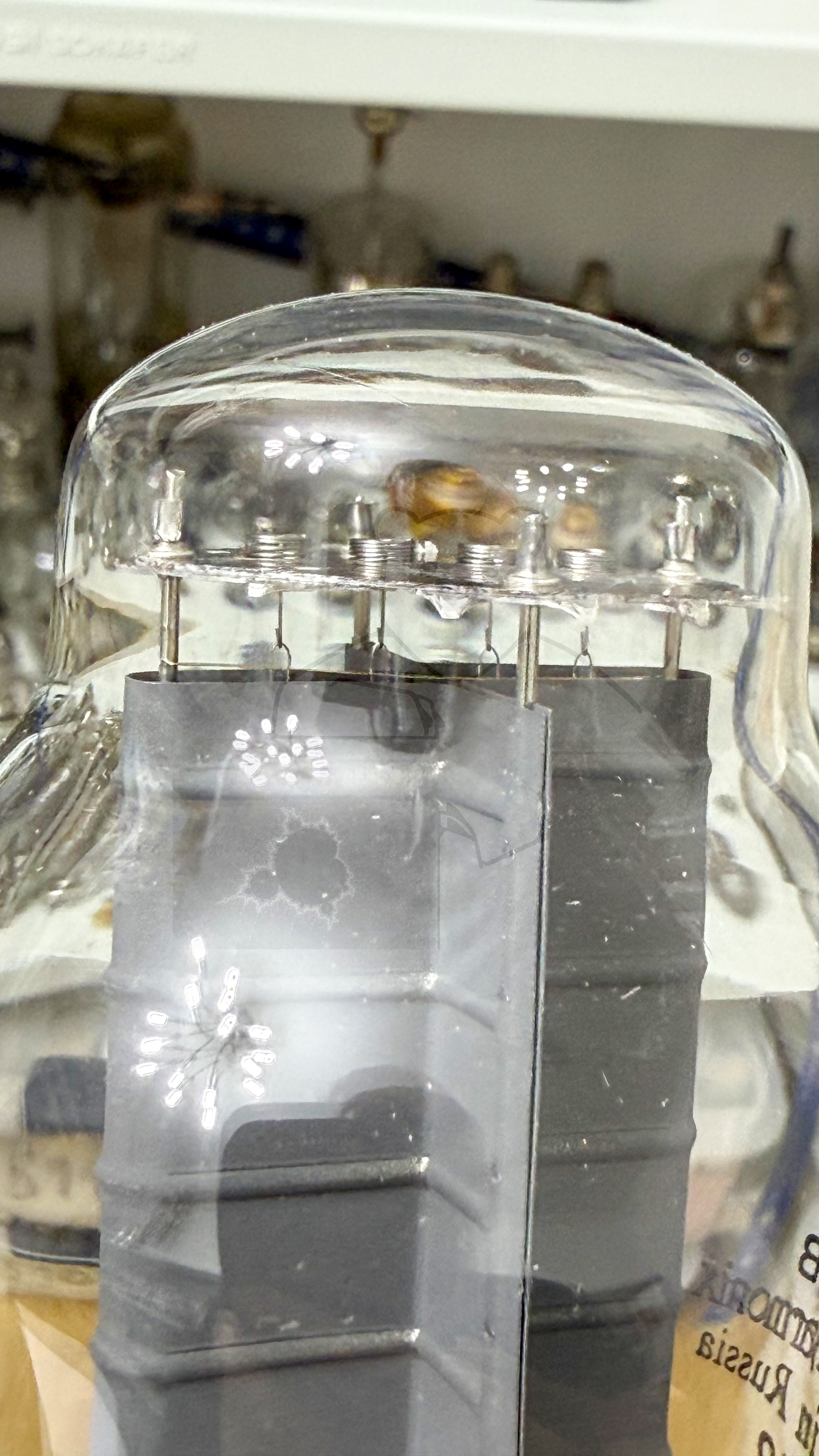

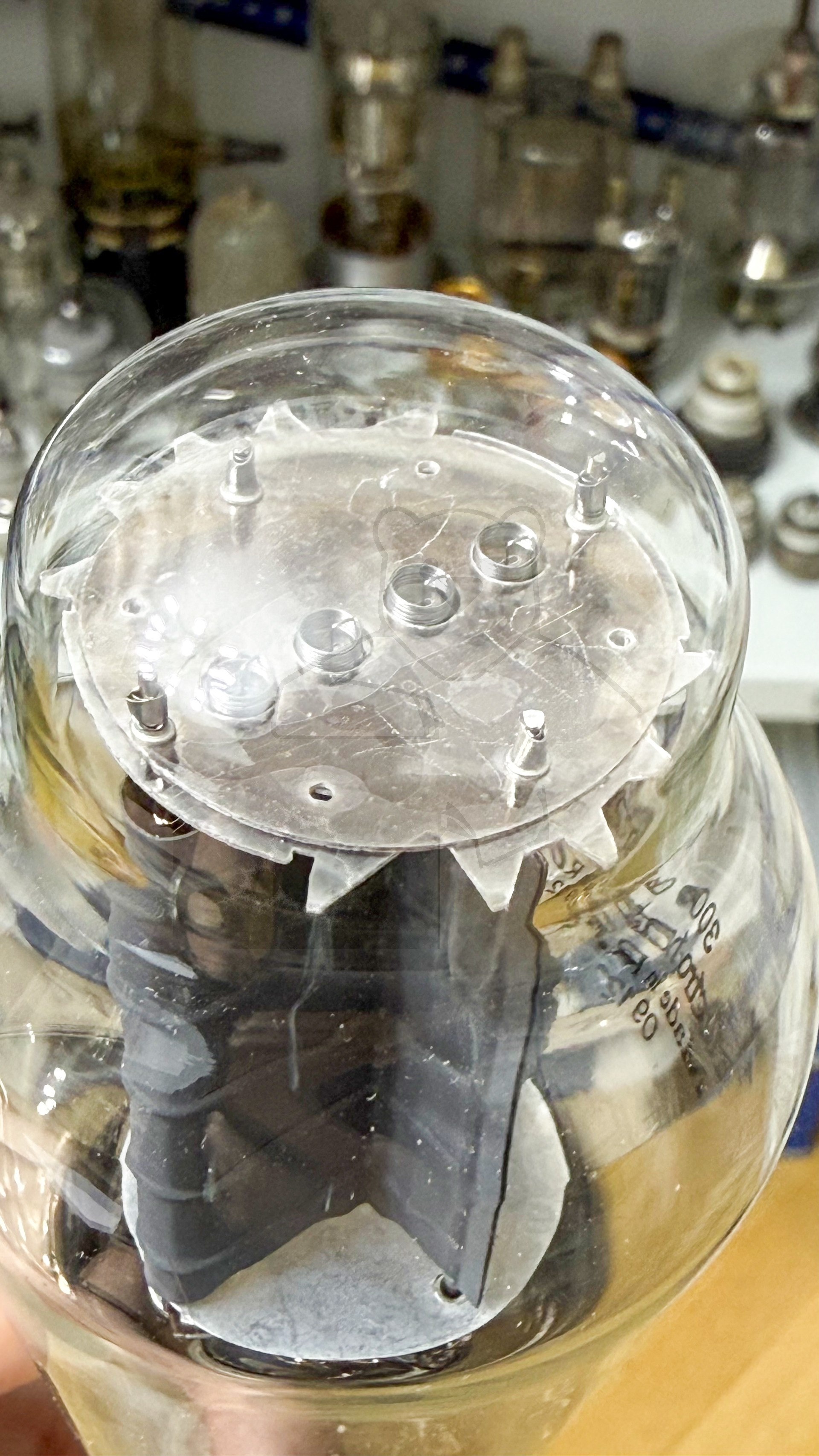

Röhre 300B #4807 Bild 7

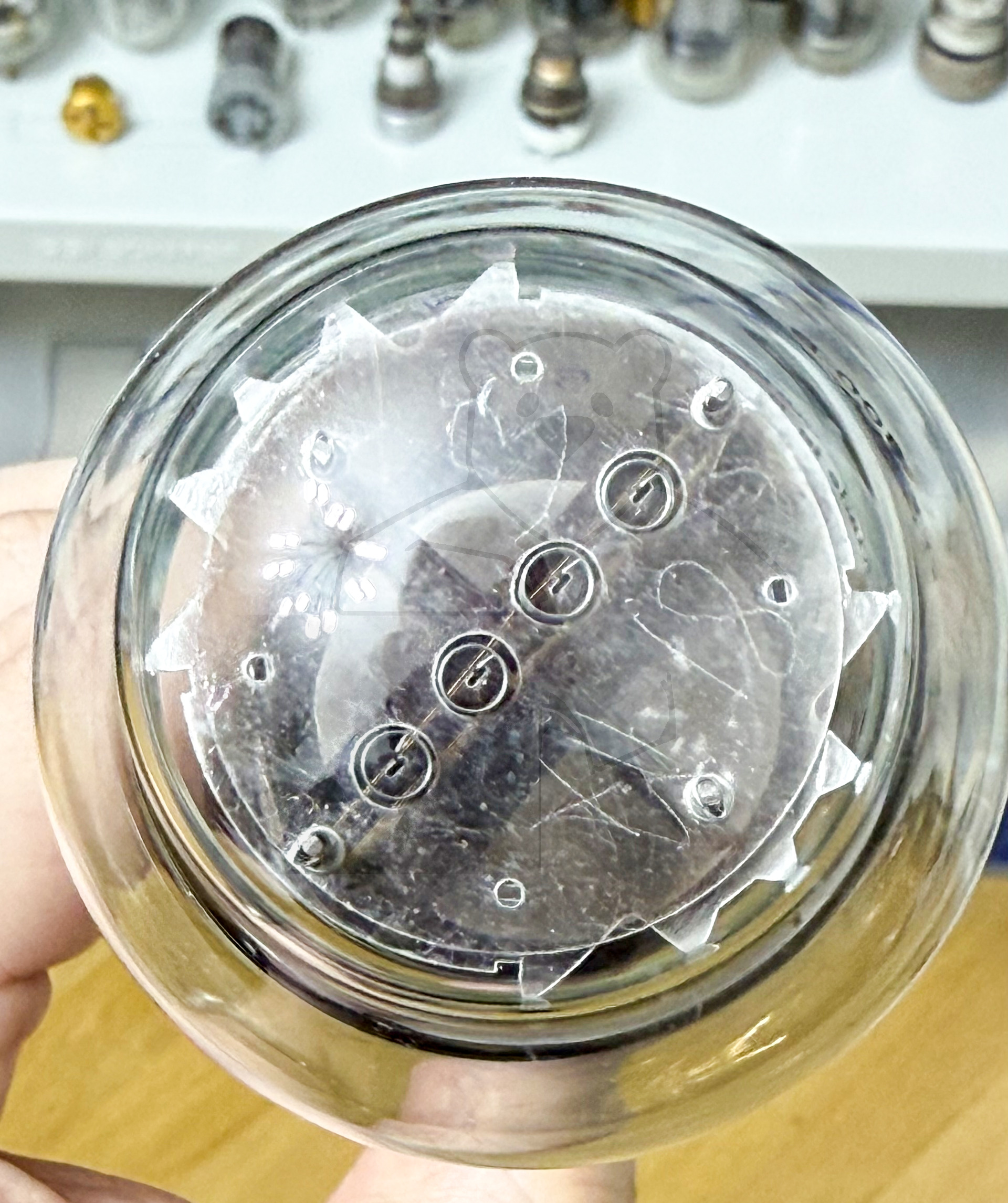

Röhre 300B #4807 Bild 8

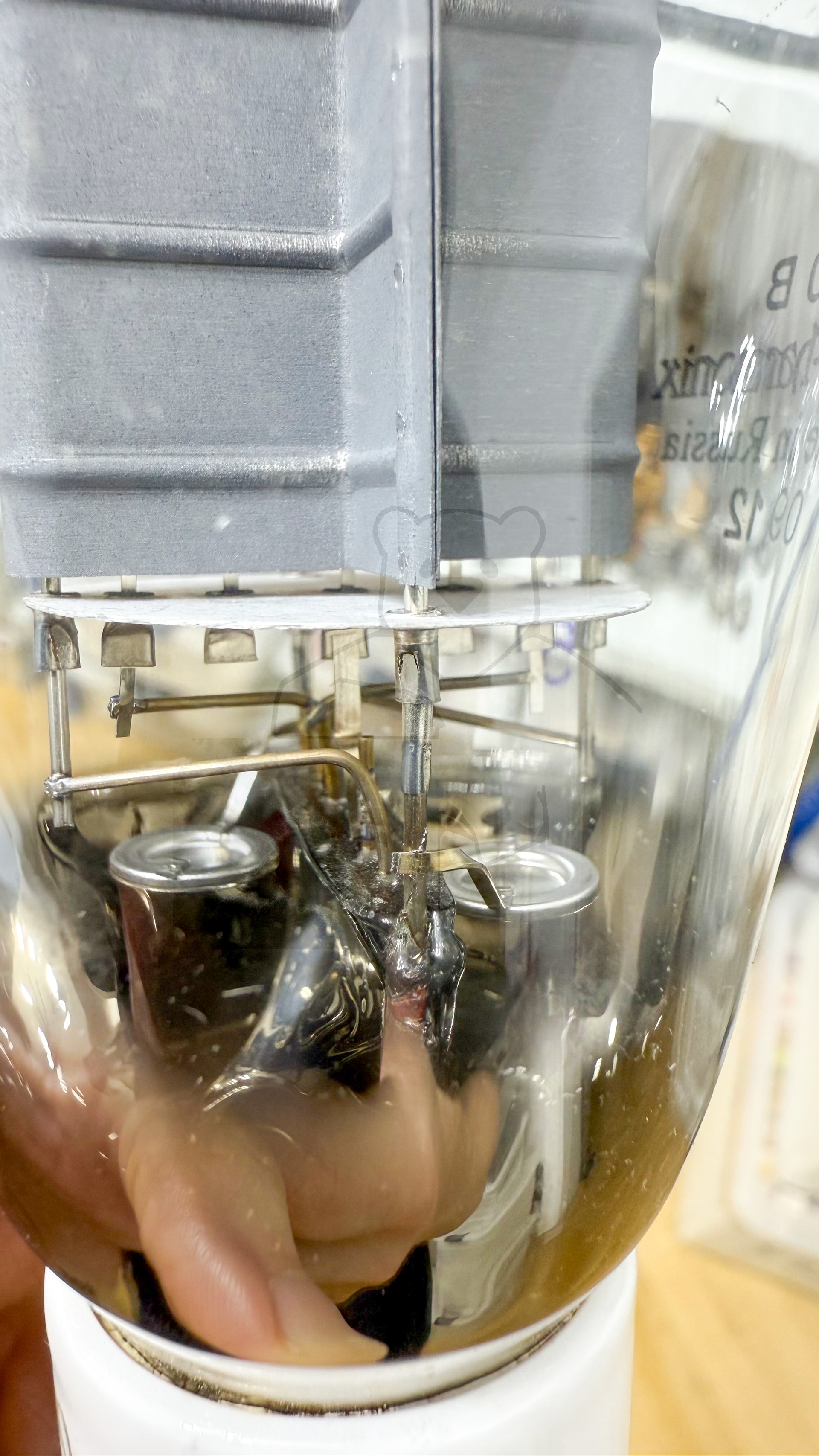

Röhre 300B #4807 Bild 9

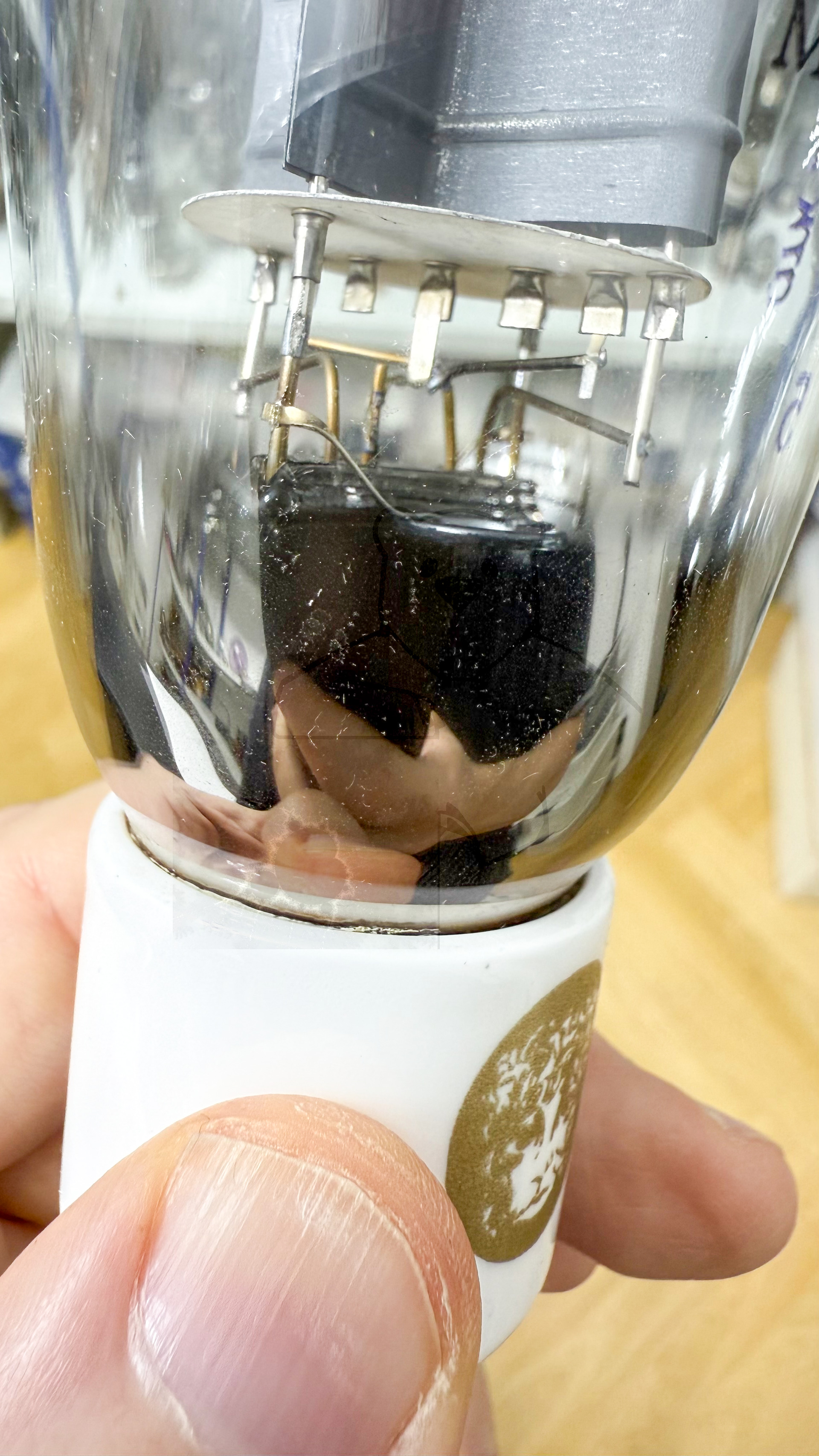

Röhre 300B #4807 Bild 10

Röhre 300B #4807 Bild 11

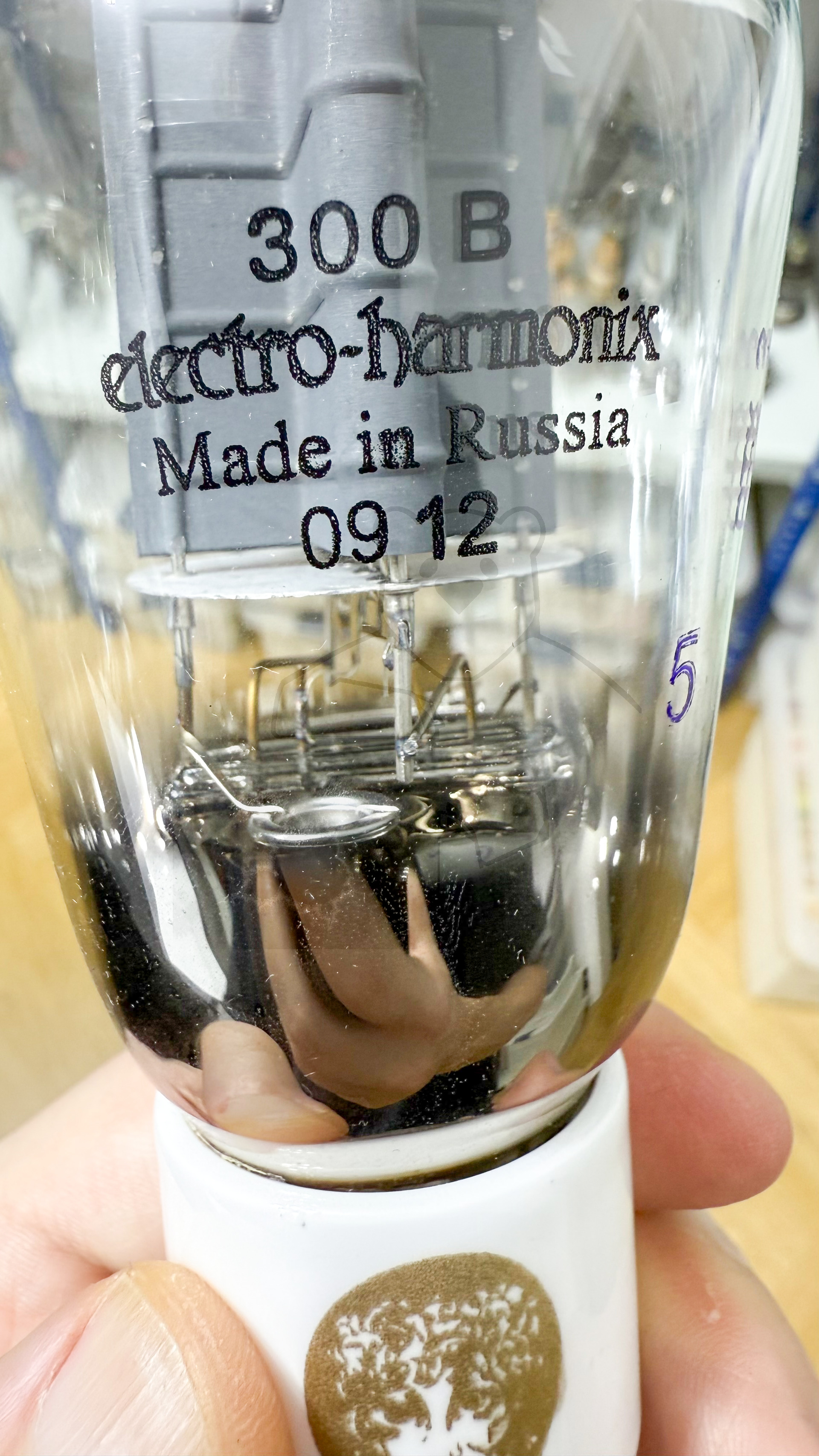

Röhre 300B #4807 Bild 12

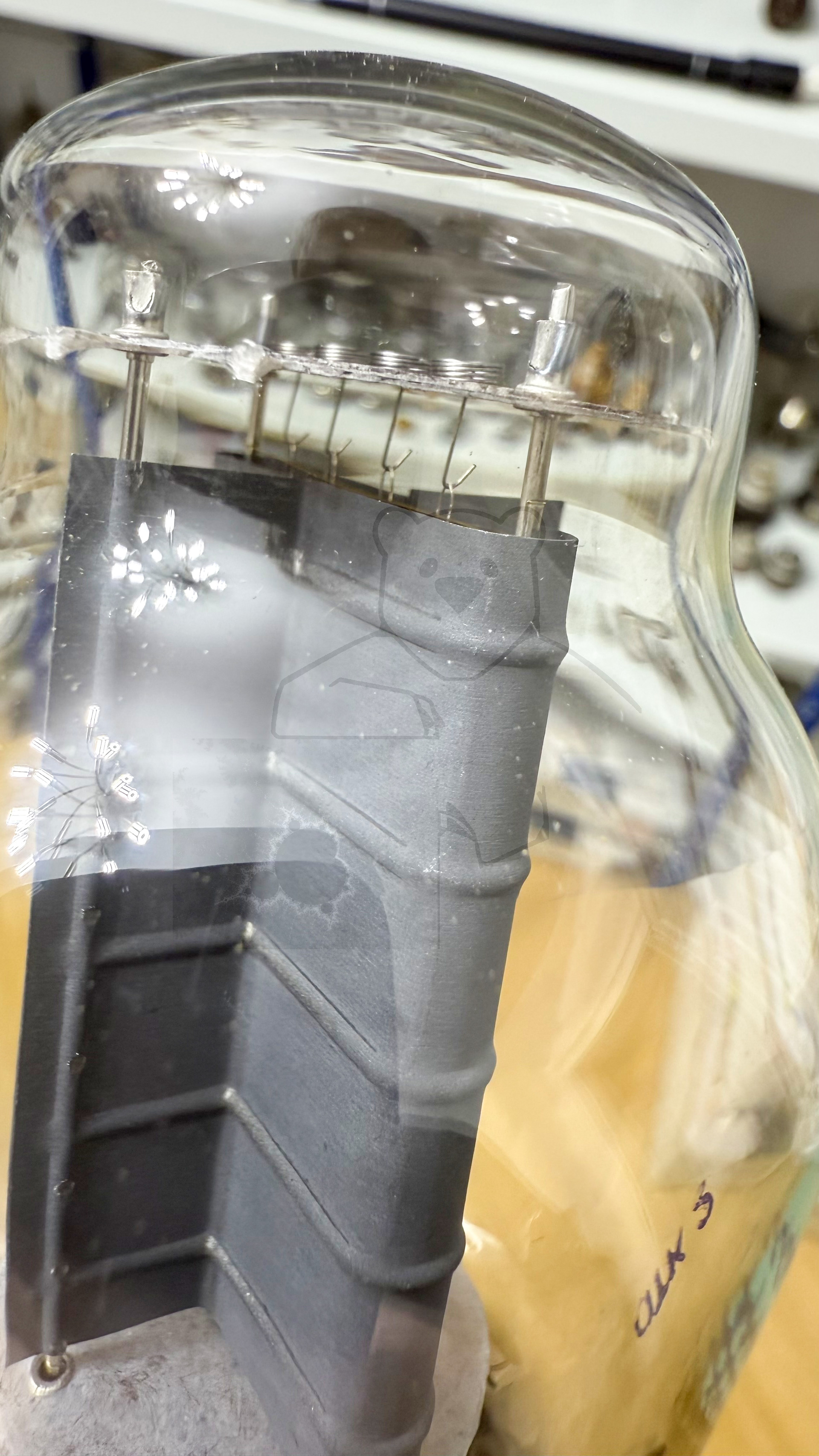

Röhre 300B #4807 Bild 13

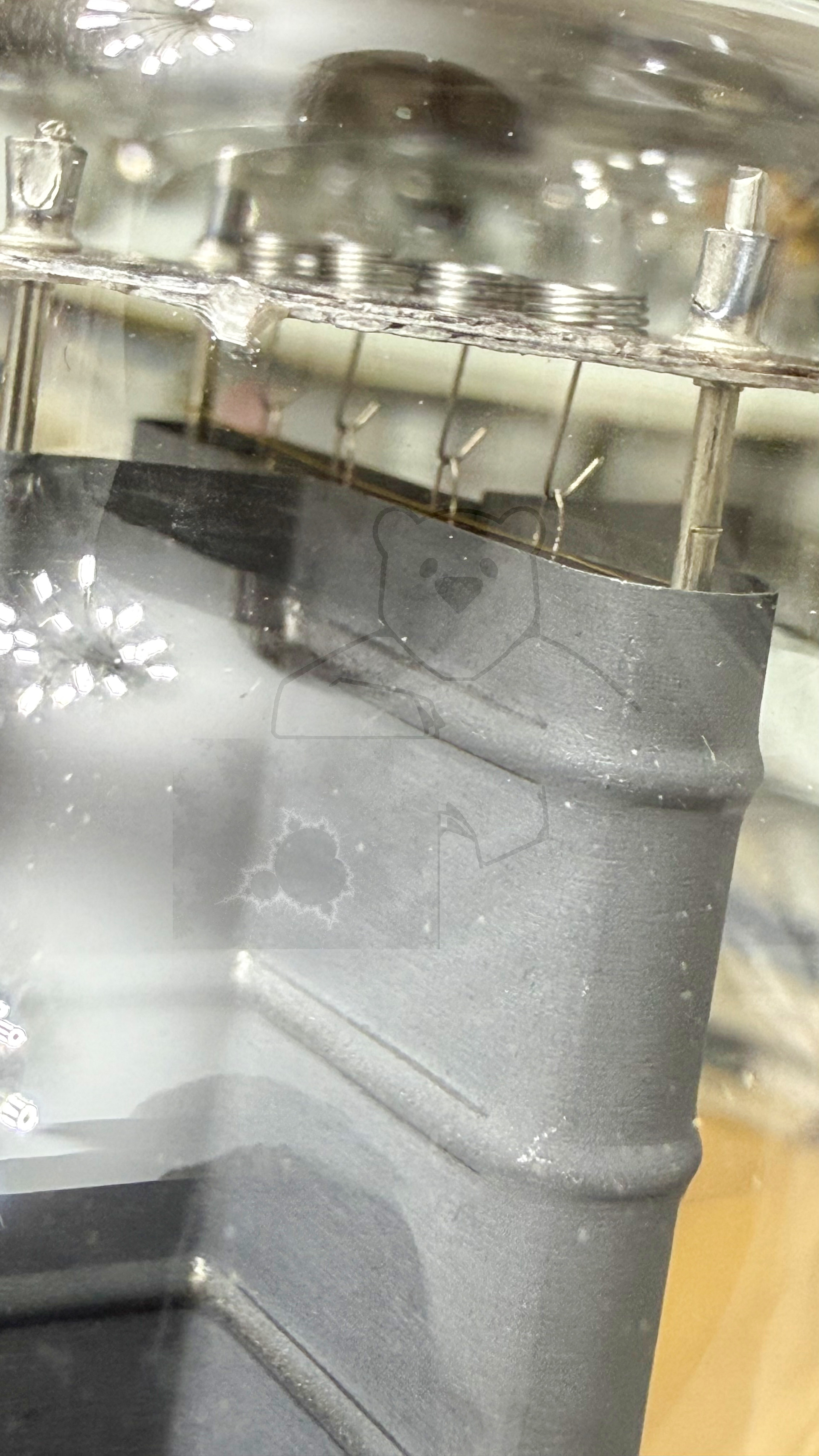

Röhre 300B #4807 Bild 14

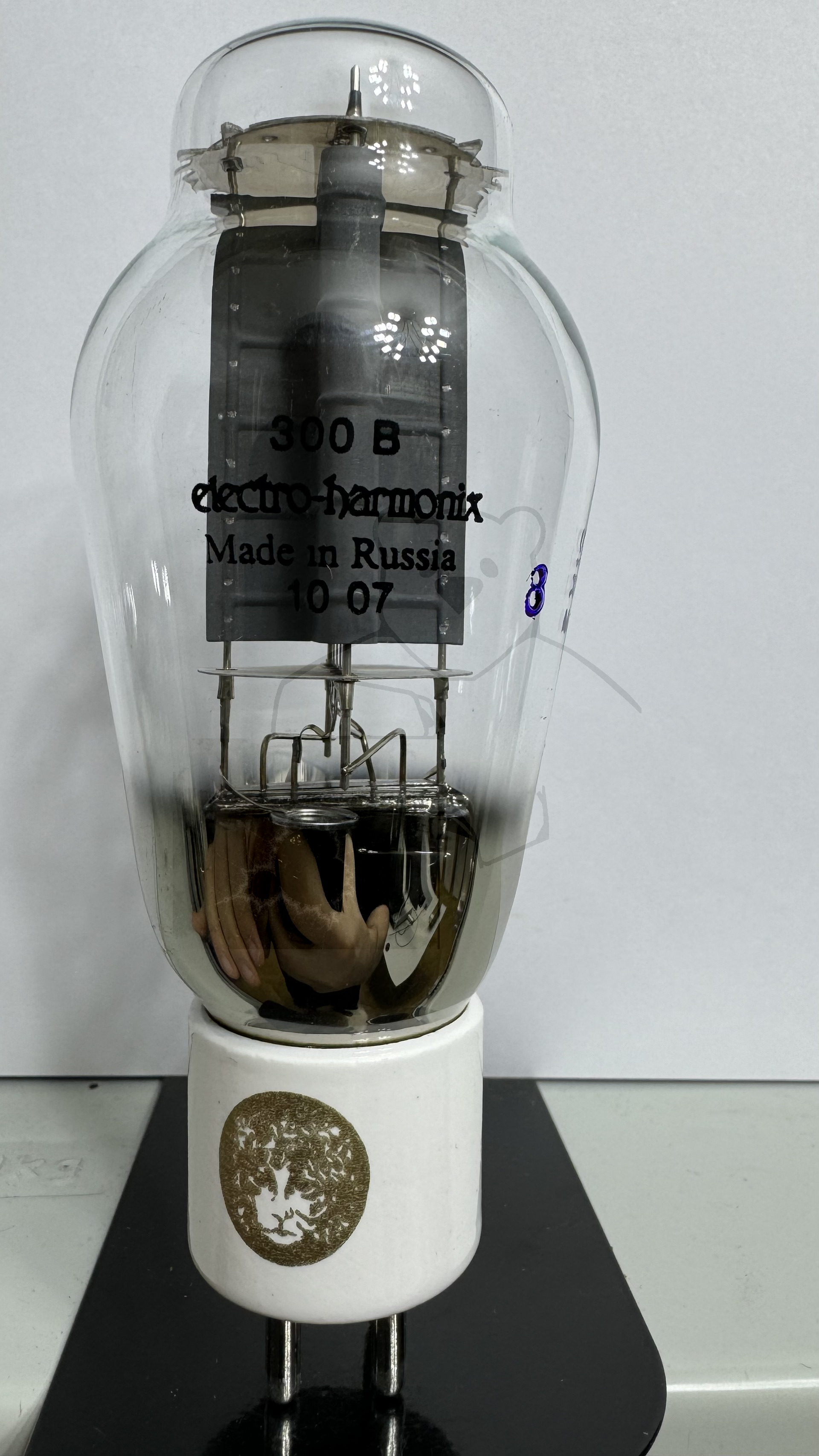

Röhre 300B #4806 Bild 1

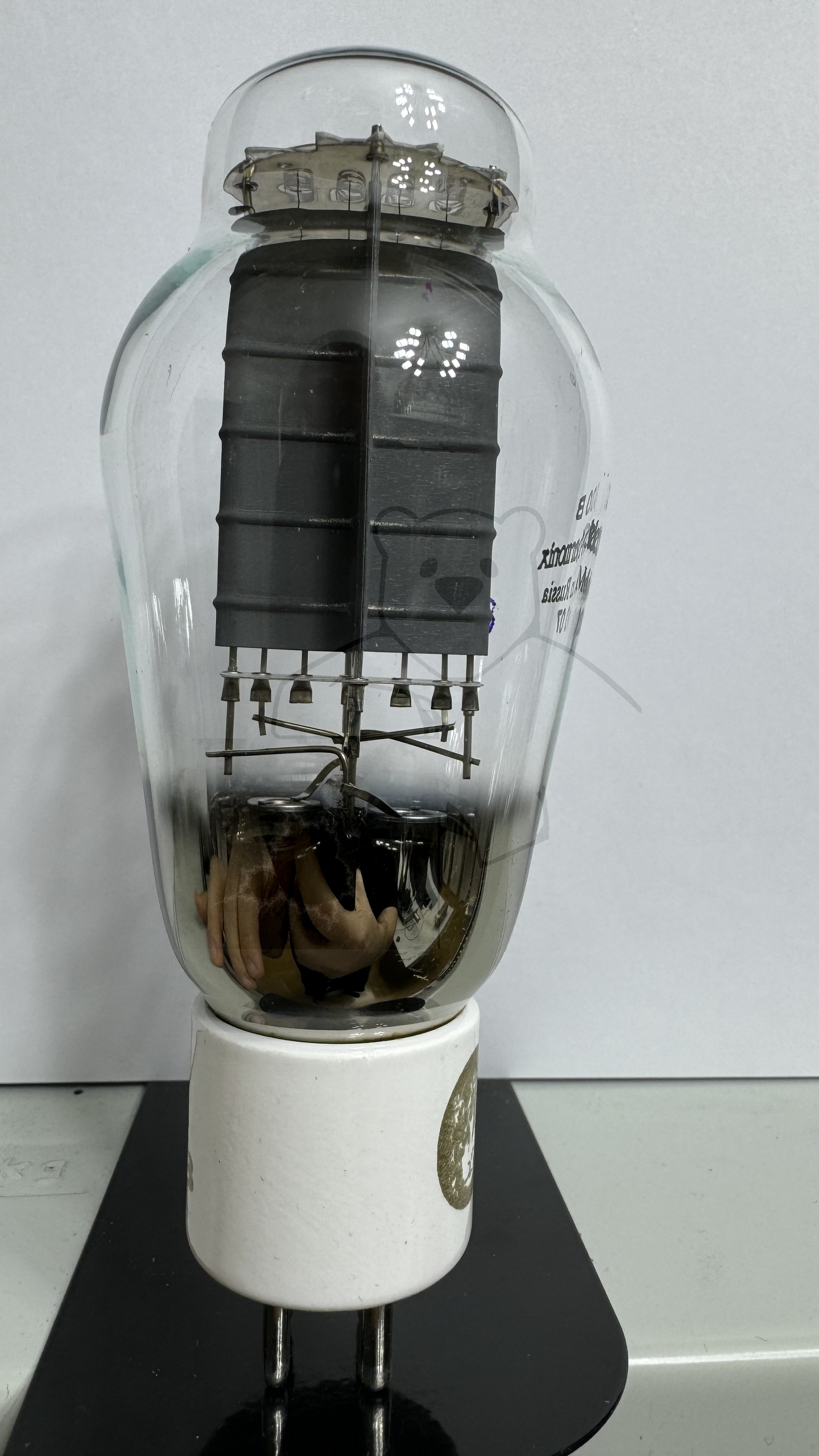

Röhre 300B #4806 Bild 2

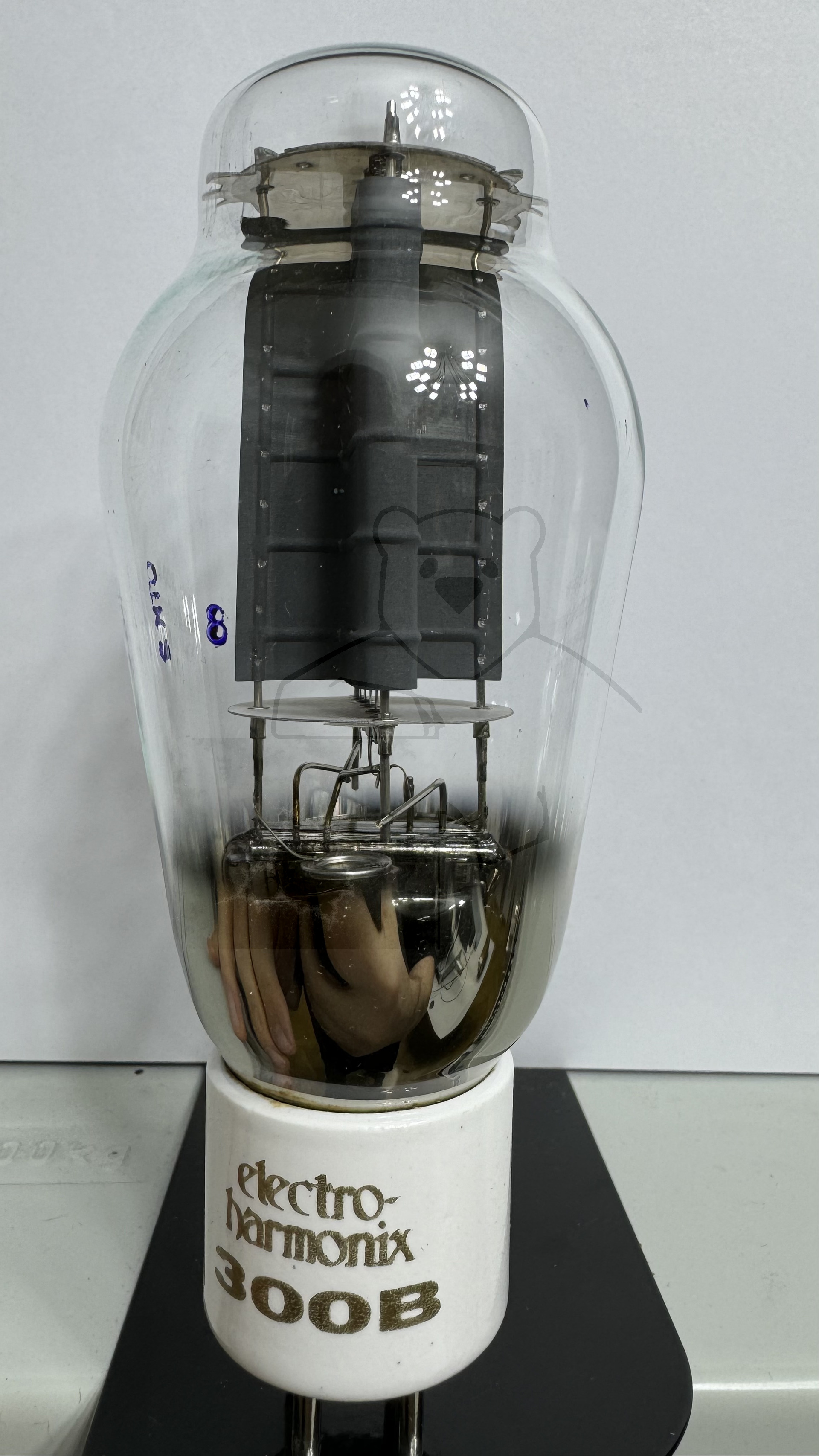

Röhre 300B #4806 Bild 3

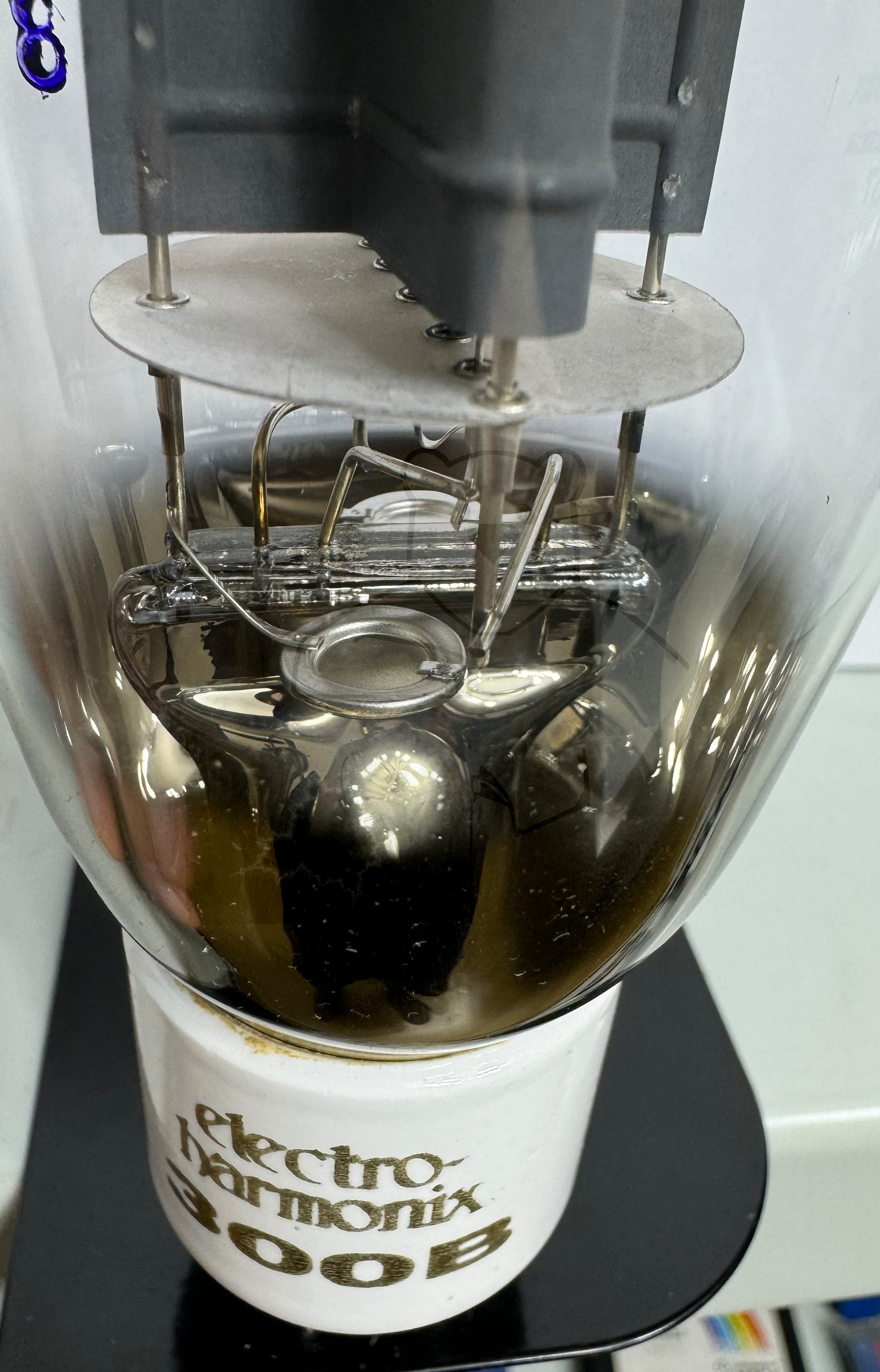

Röhre 300B #4806 Bild 4

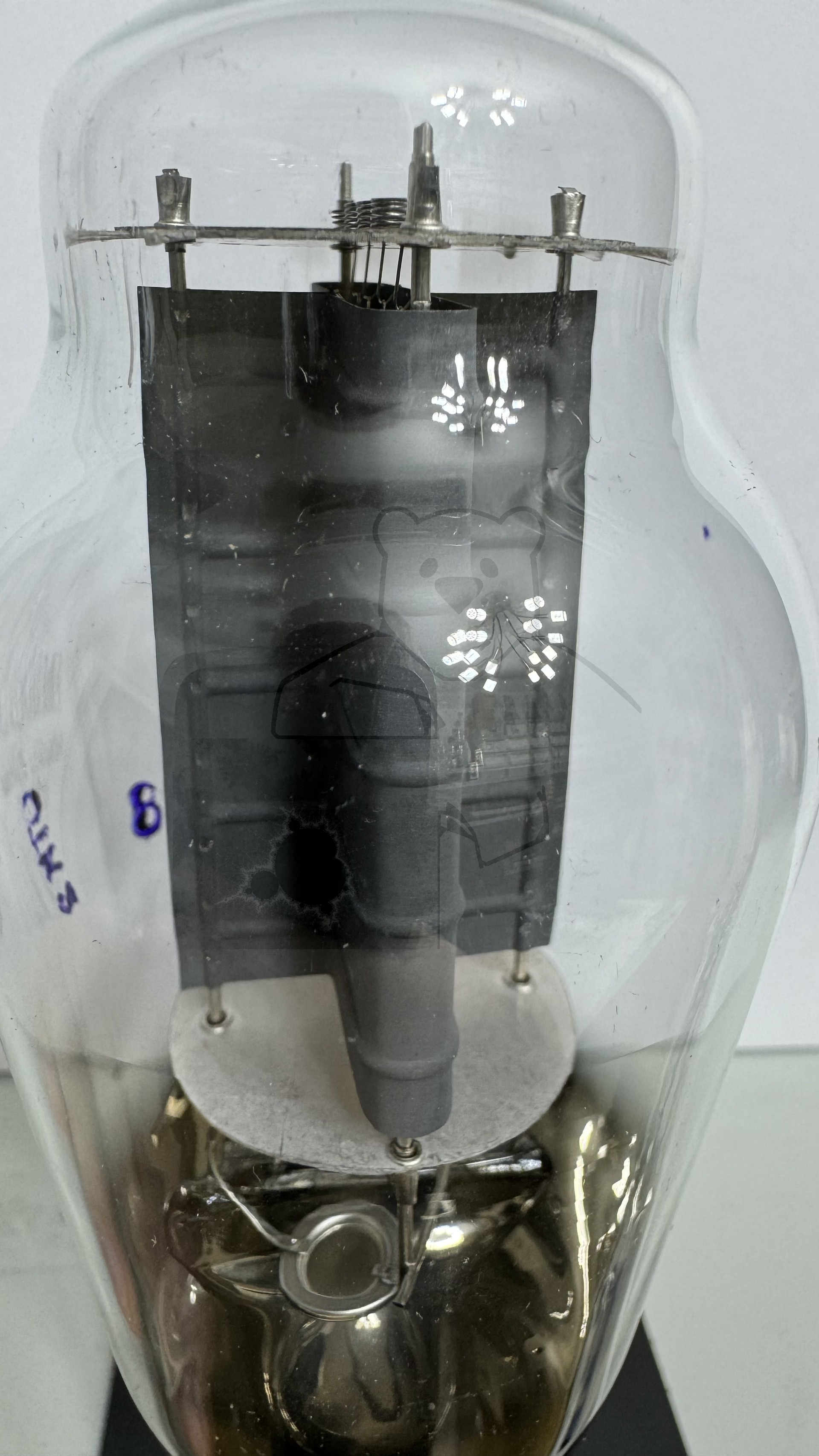

Röhre 300B #4806 Bild 5

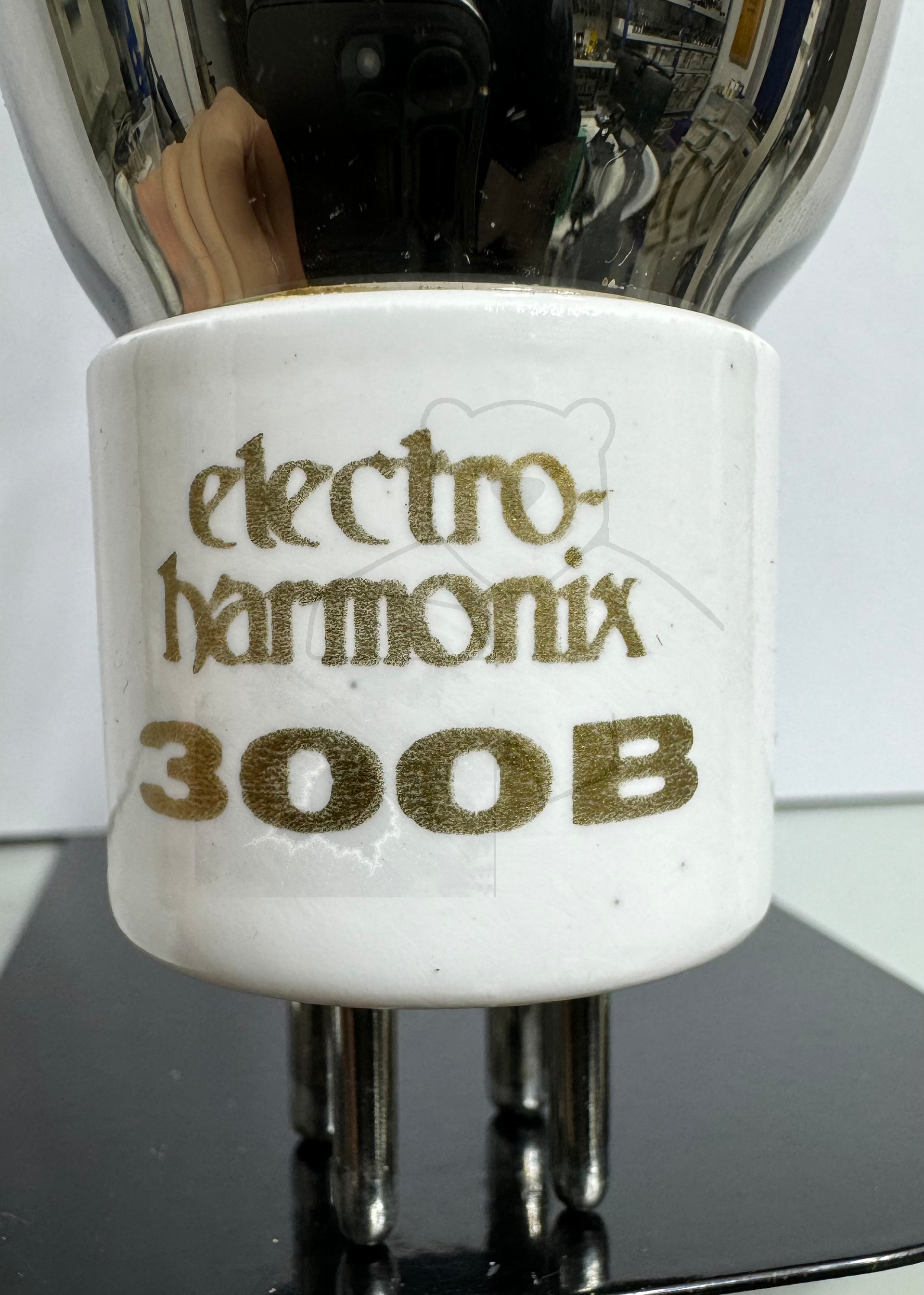

Röhre 300B #4806 Bild 6

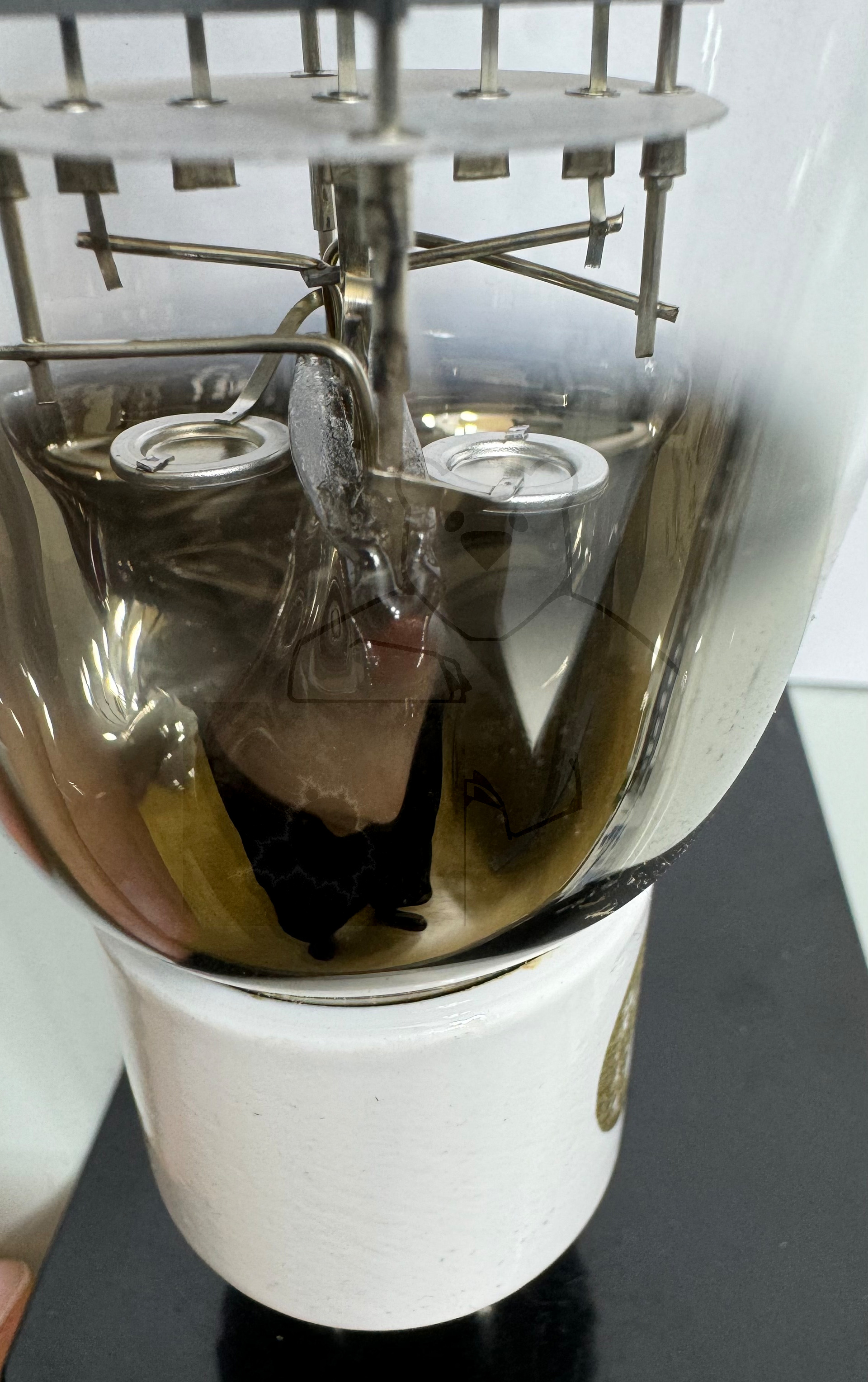

Röhre 300B #4806 Bild 7

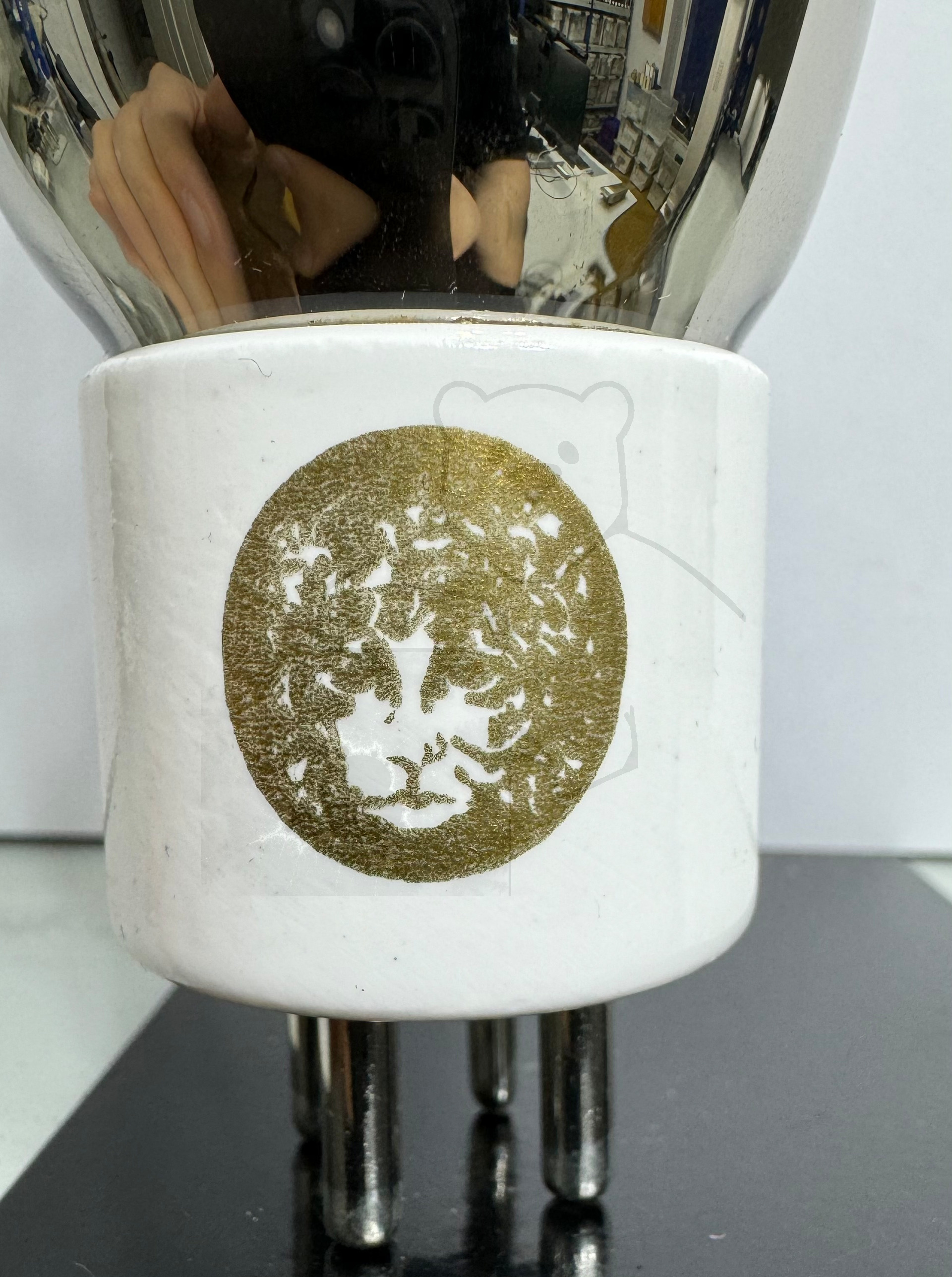

Röhre 300B #4806 Bild 8

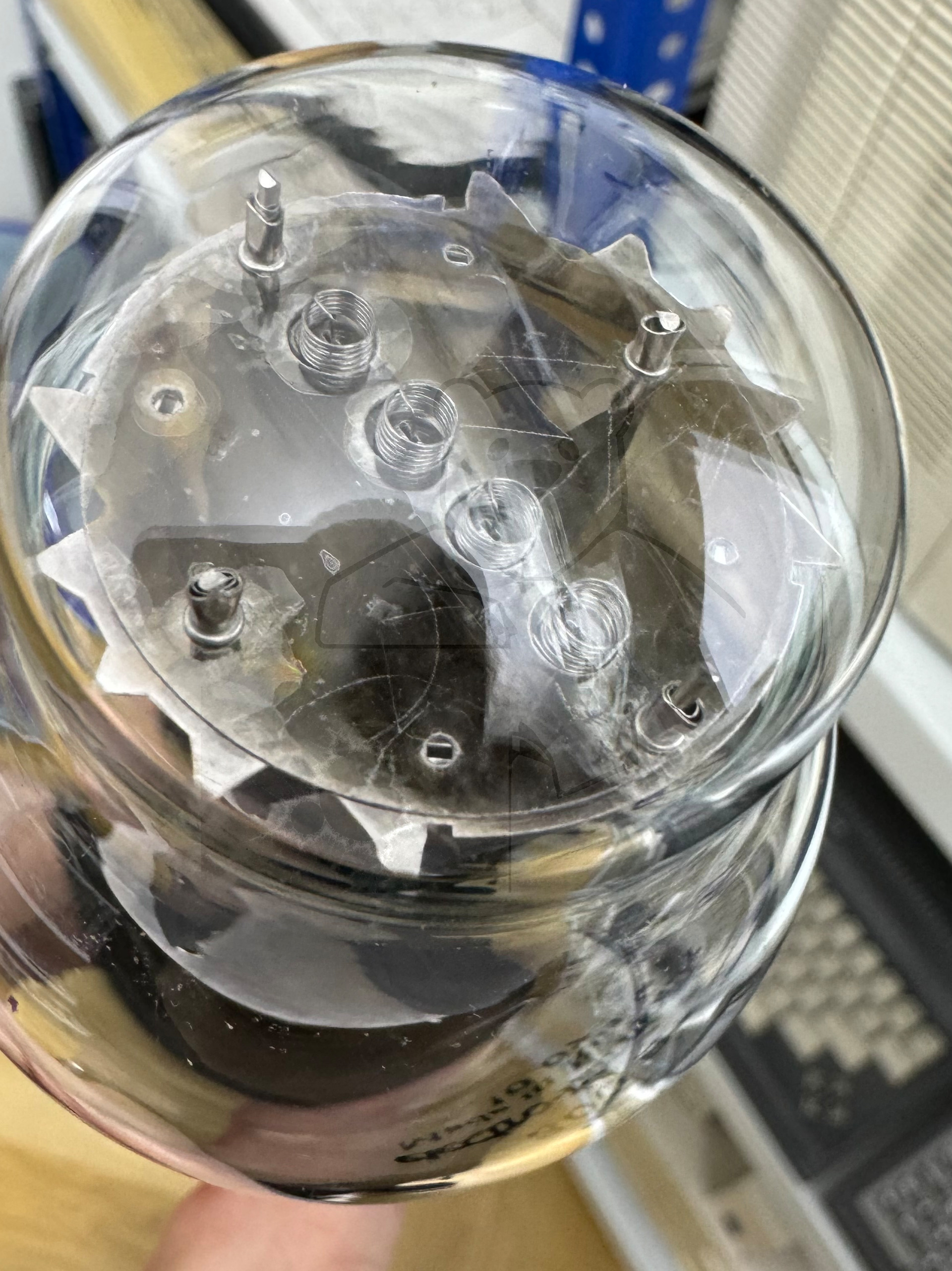

Röhre 300B #4806 Bild 9

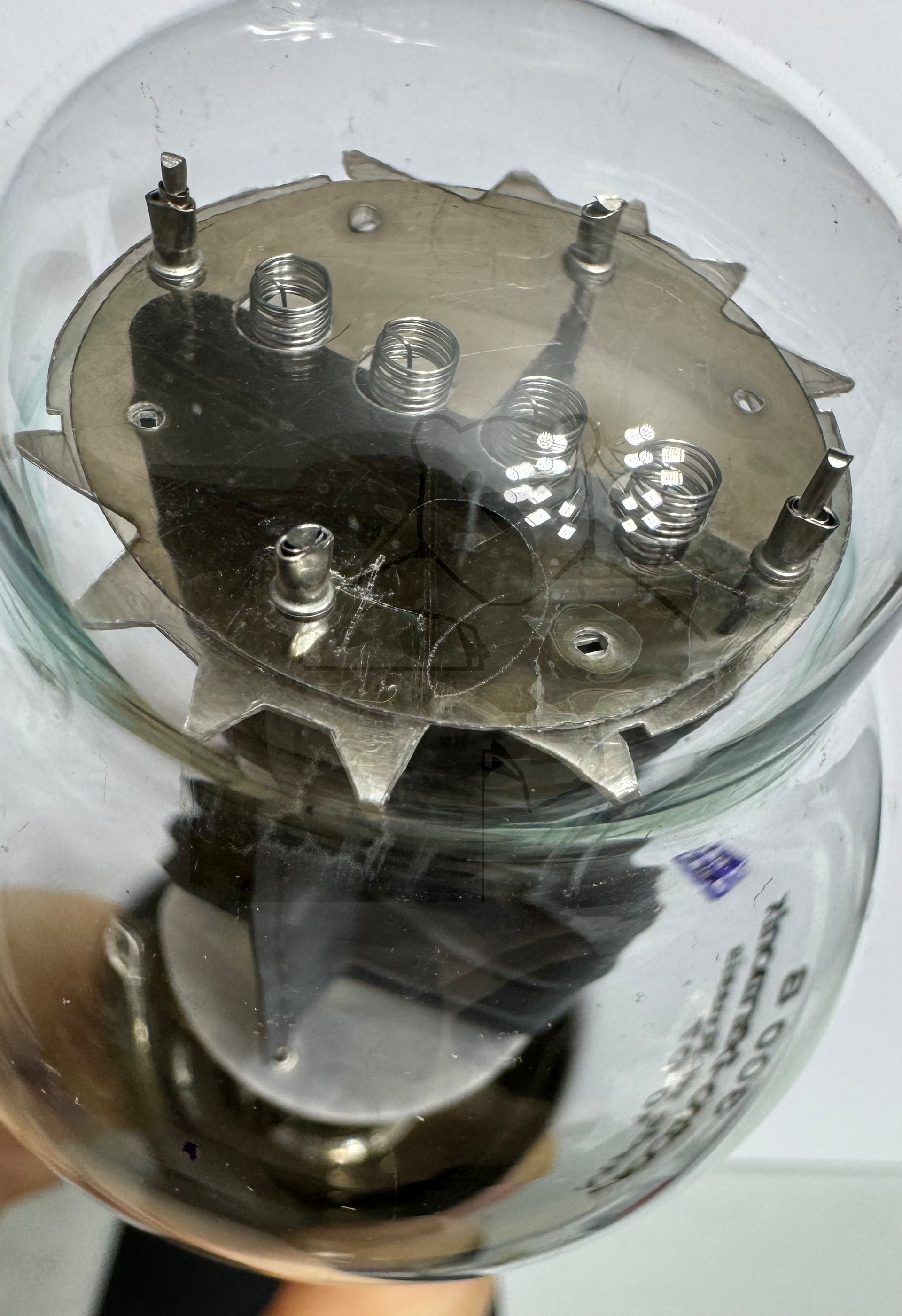

Röhre 300B #4806 Bild 10

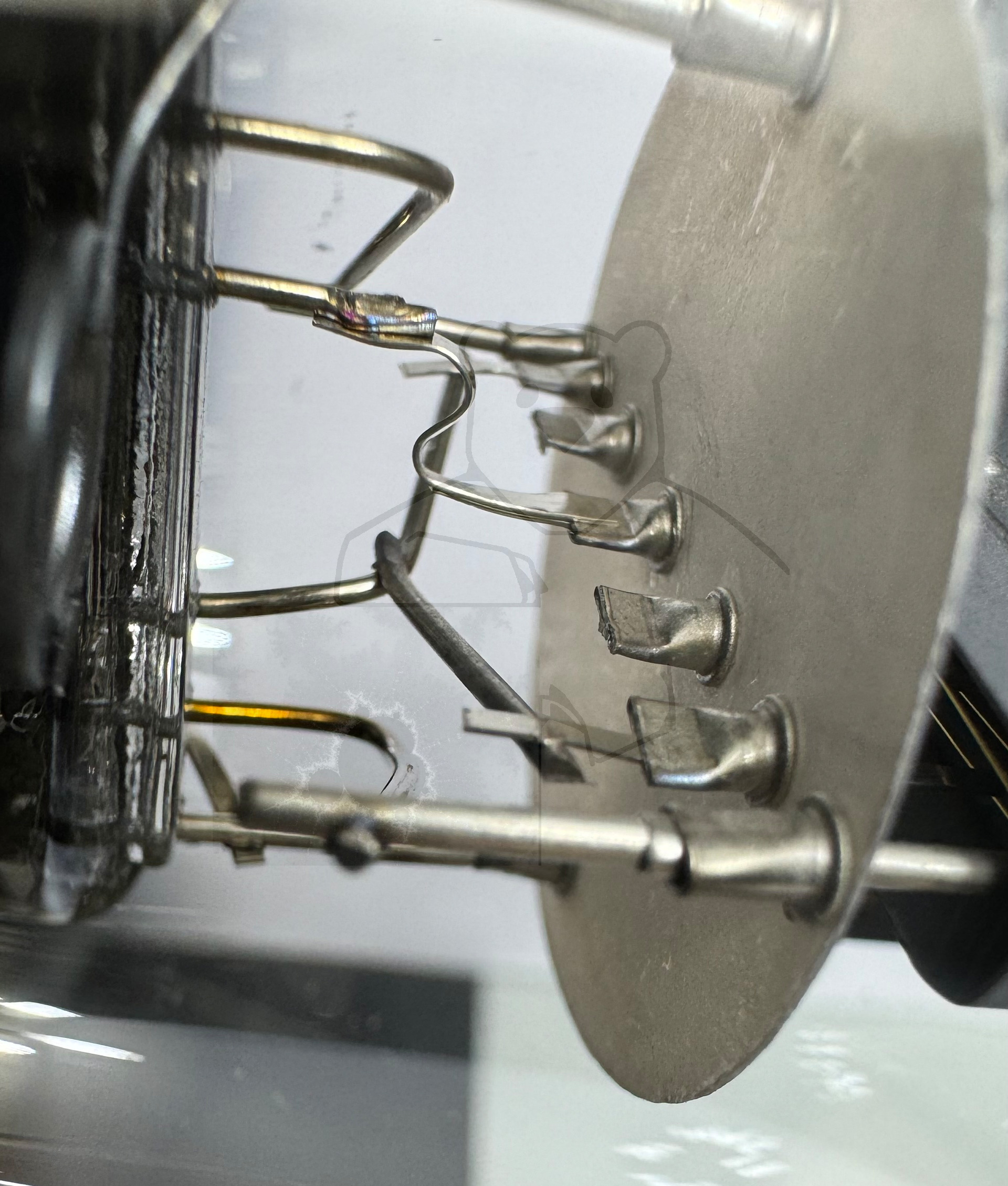

Röhre 300B #4806 Bild 11

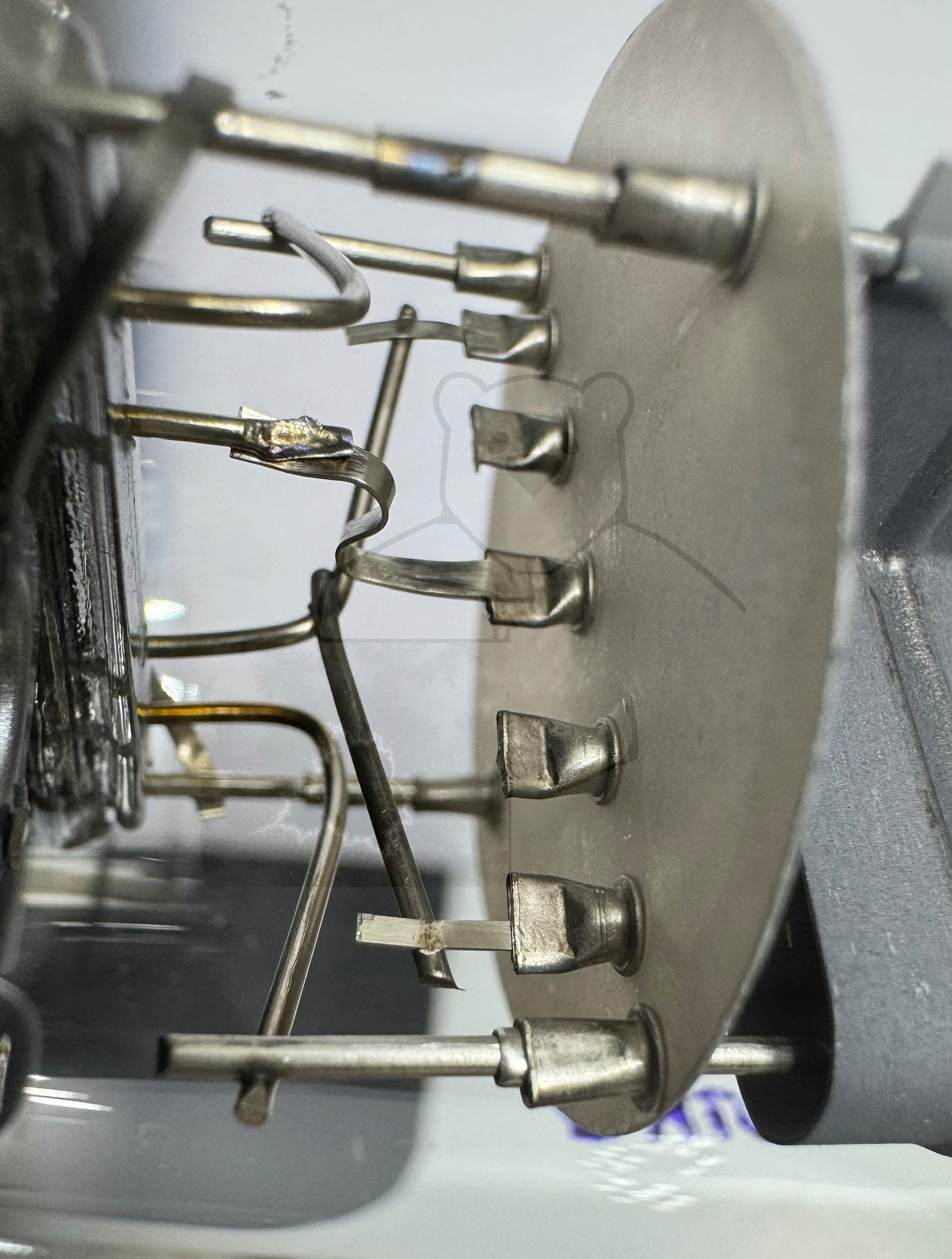

Röhre 300B #4806 Bild 12

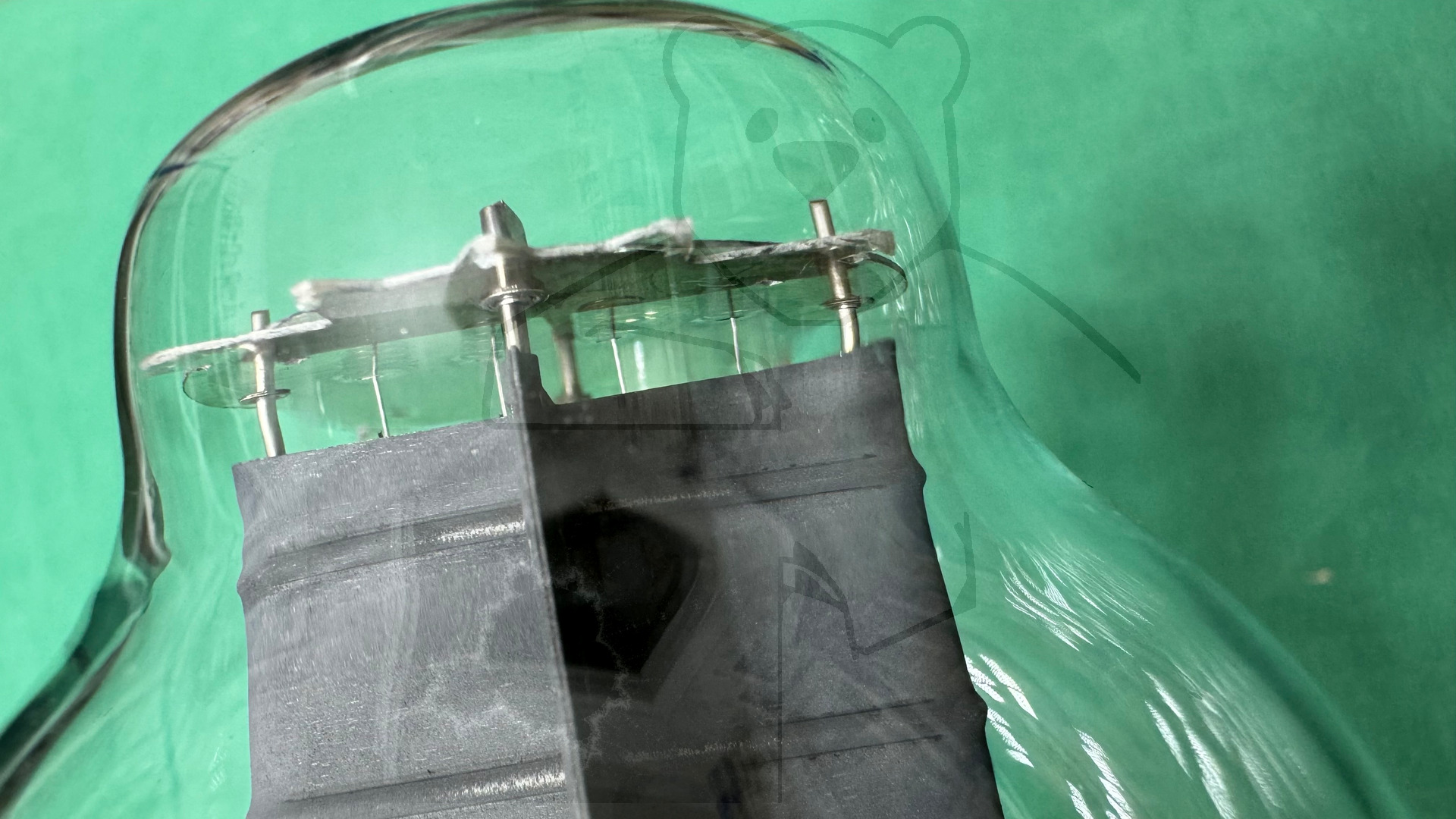

Röhre 300B #4806 Bild 13

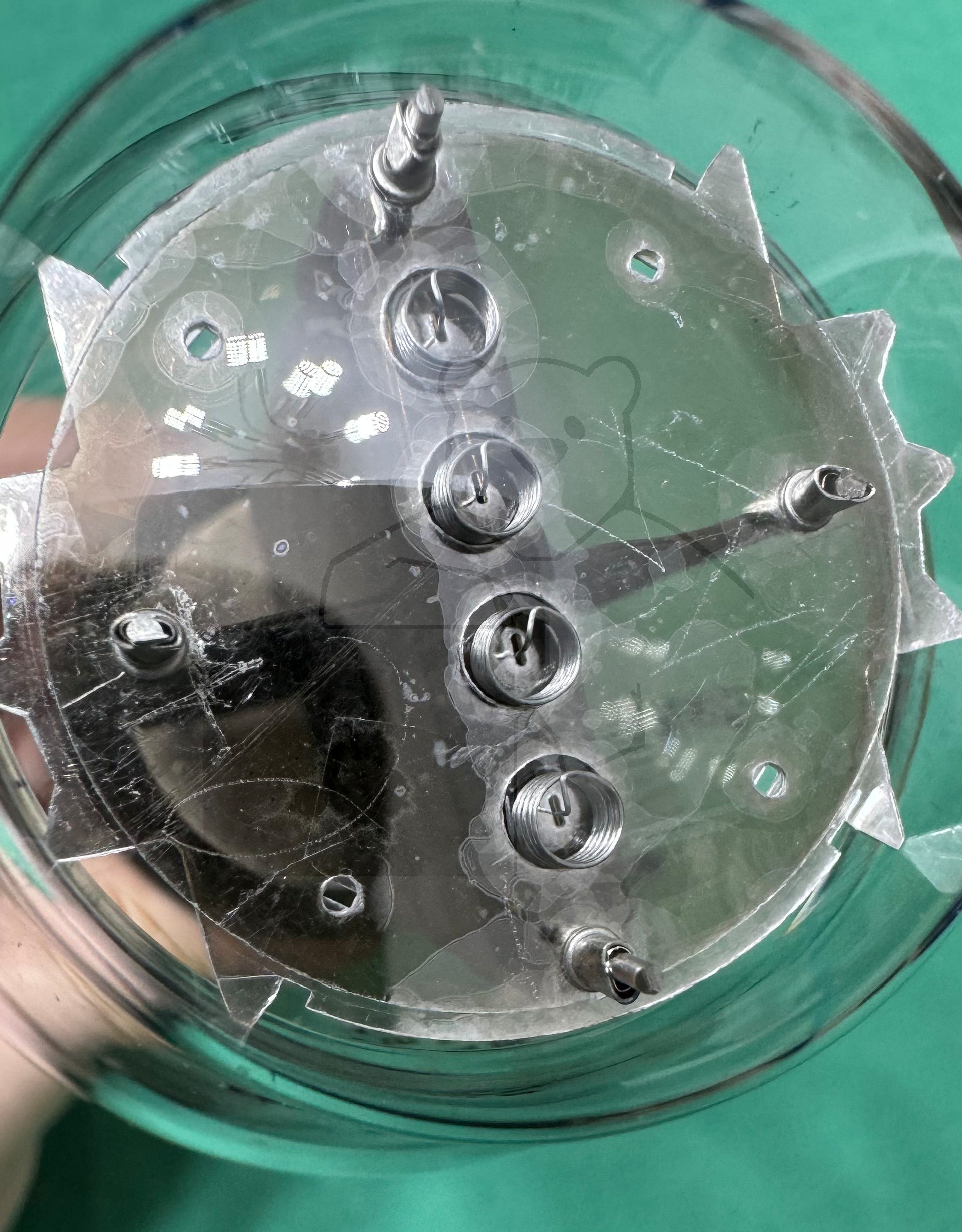

Röhre 300B #4806 Bild 14

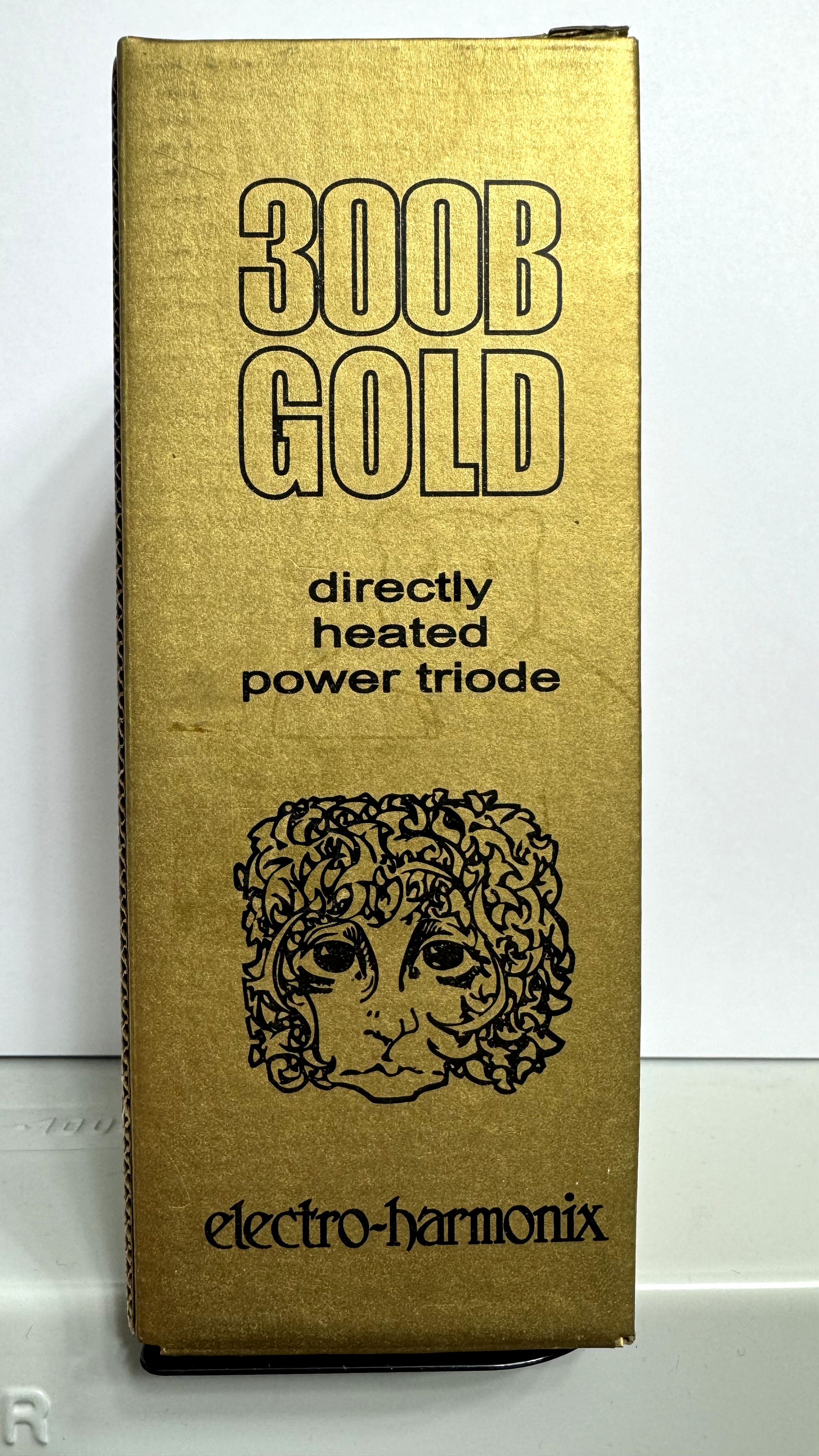

Röhre 300B #4806 Verpackung Bild 1

Röhre 300B #4806 Verpackung Bild 2

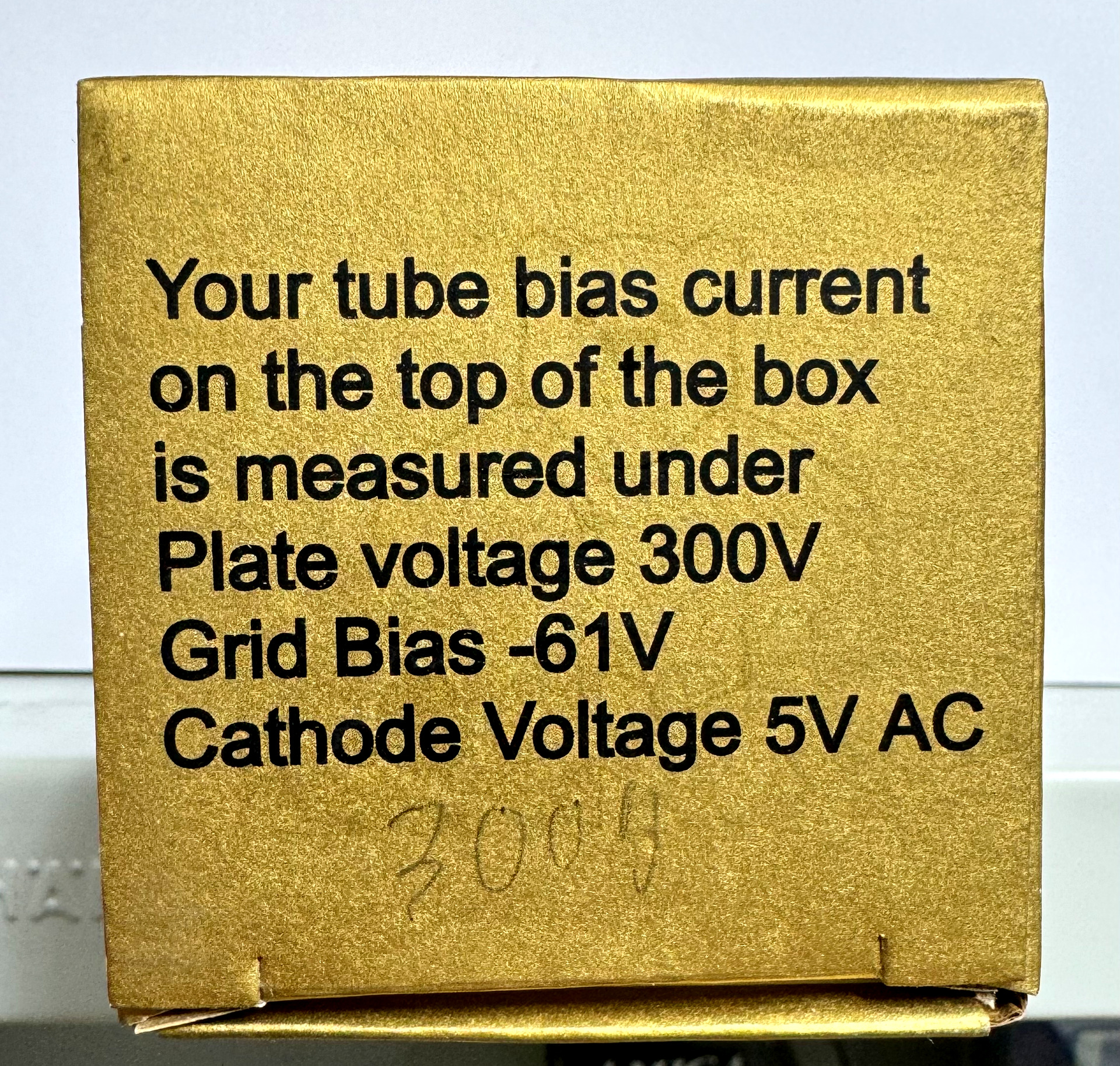

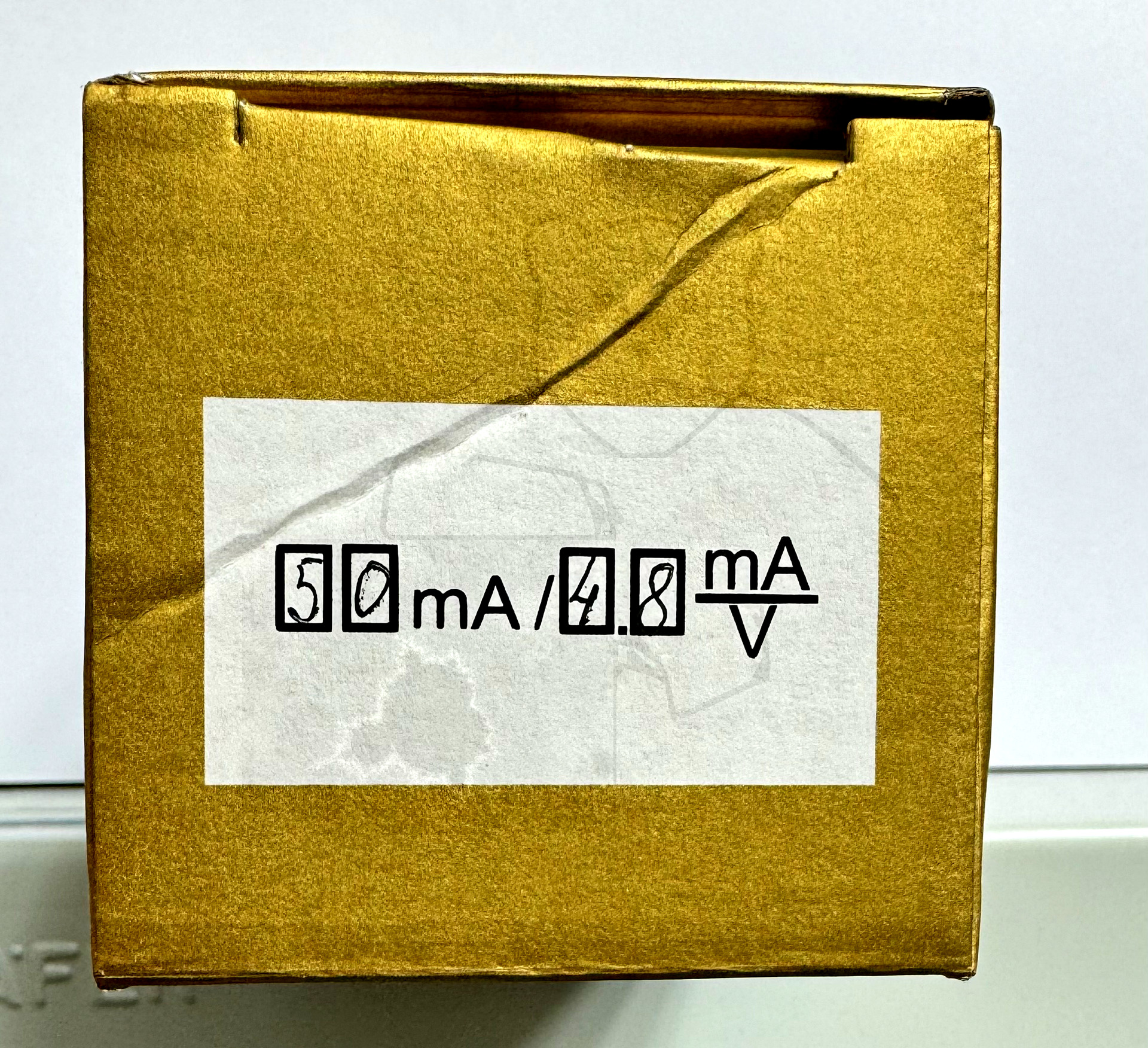

Röhre 300B #4806 Verpackung Bild 3

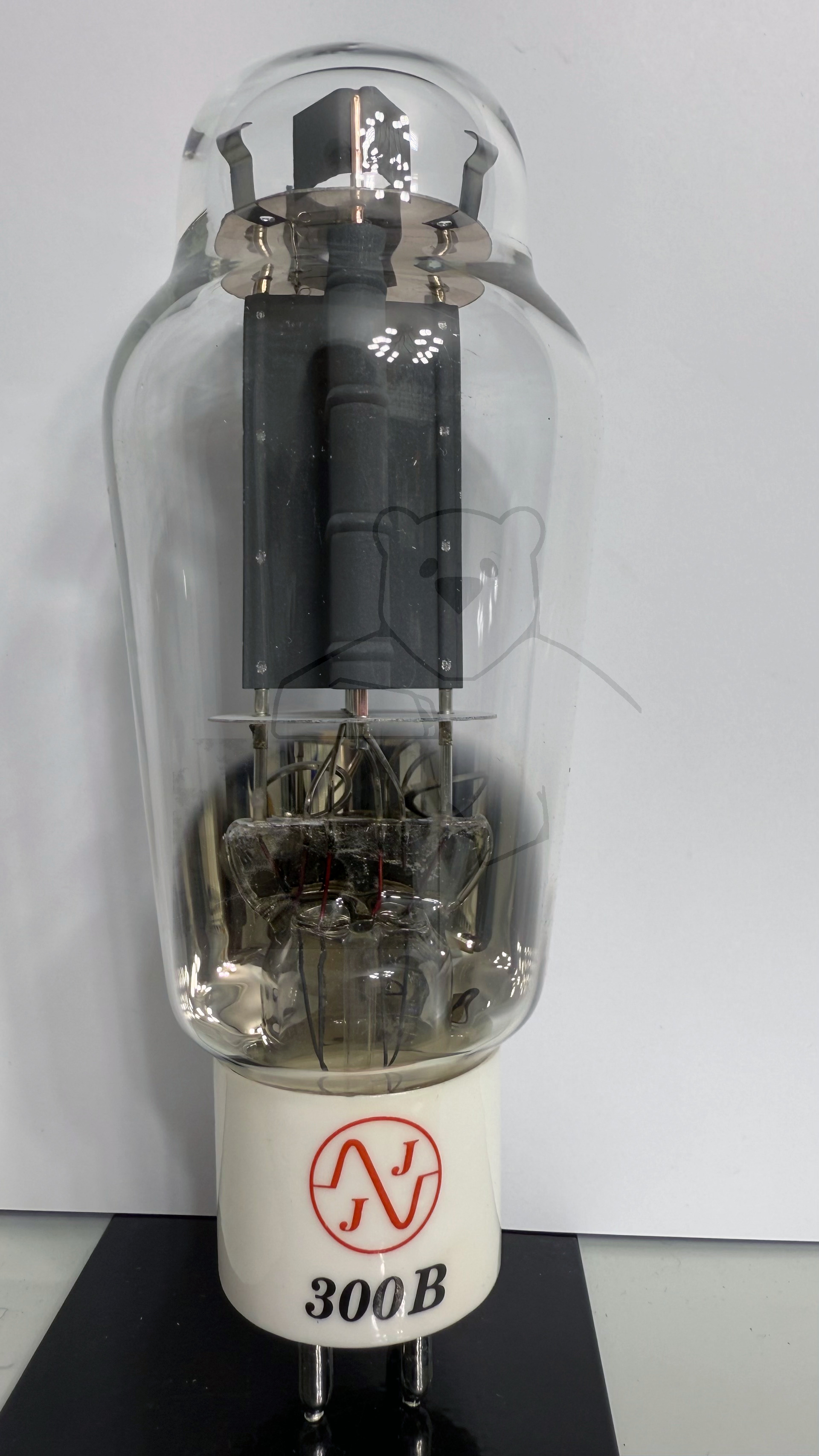

Röhre 300B #7238 Bild 1

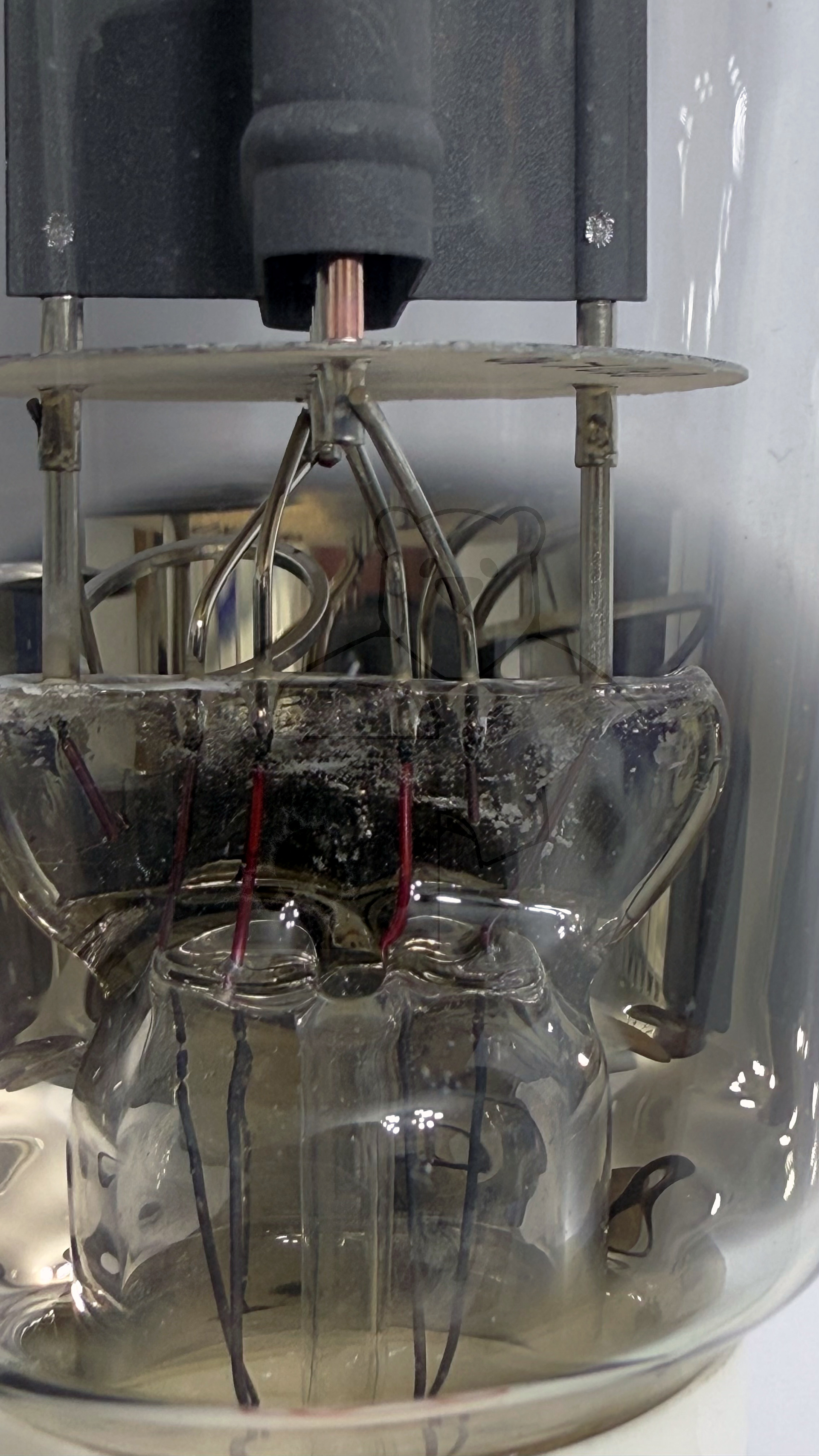

Röhre 300B #7238 Bild 2

Röhre 300B #7238 Bild 3

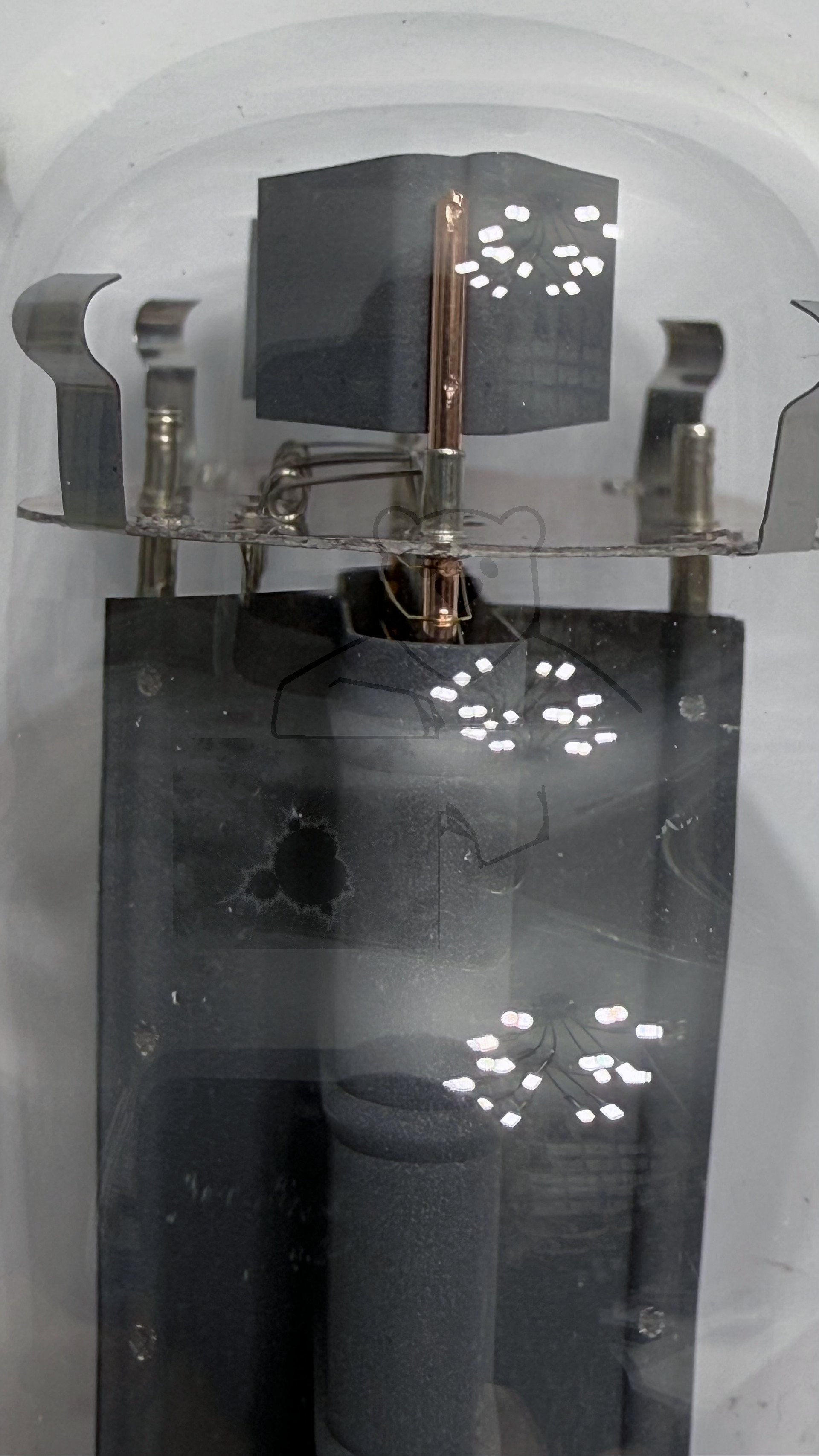

Röhre 300B #7238 Bild 4

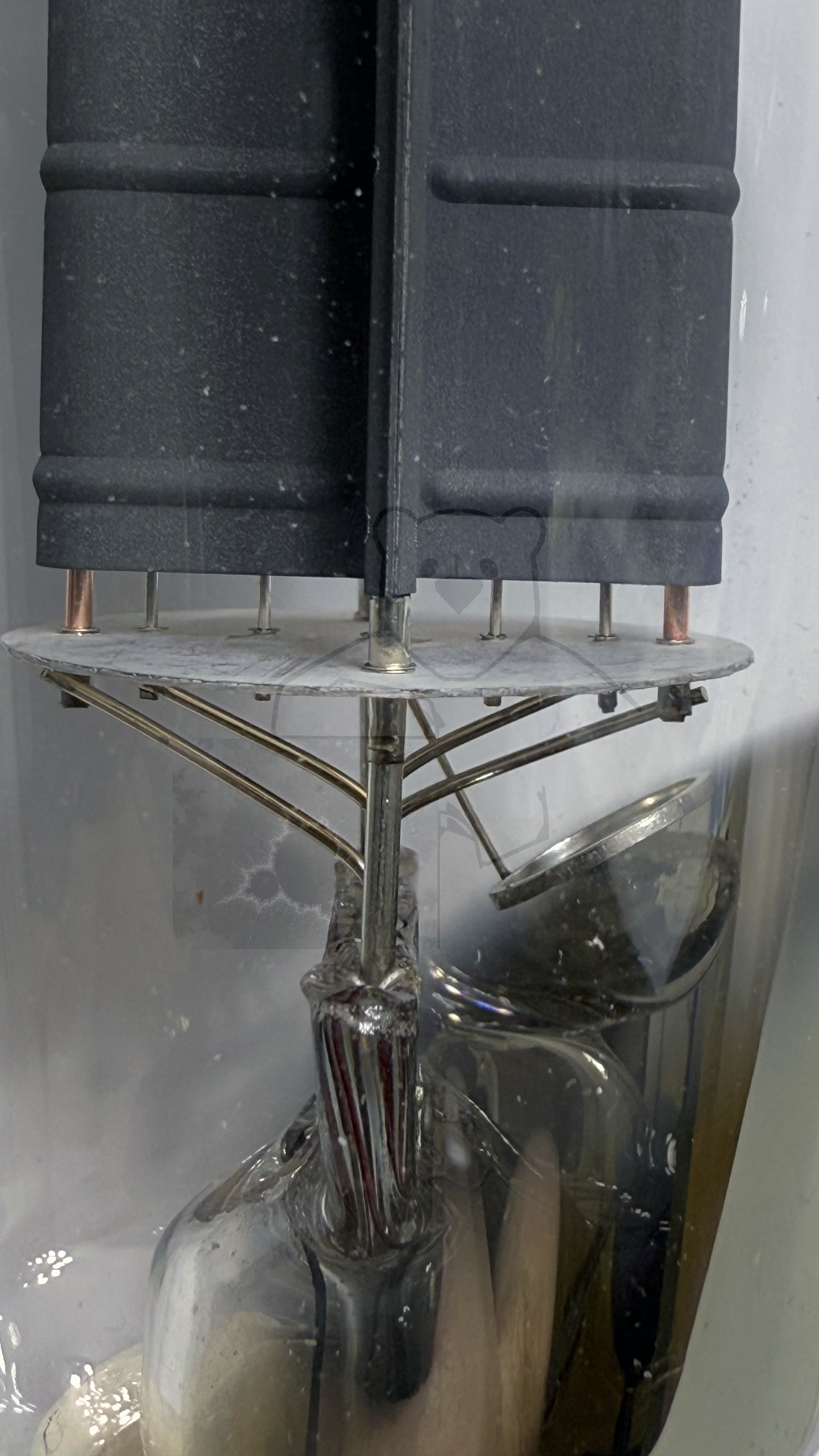

Röhre 300B #7238 Bild 5

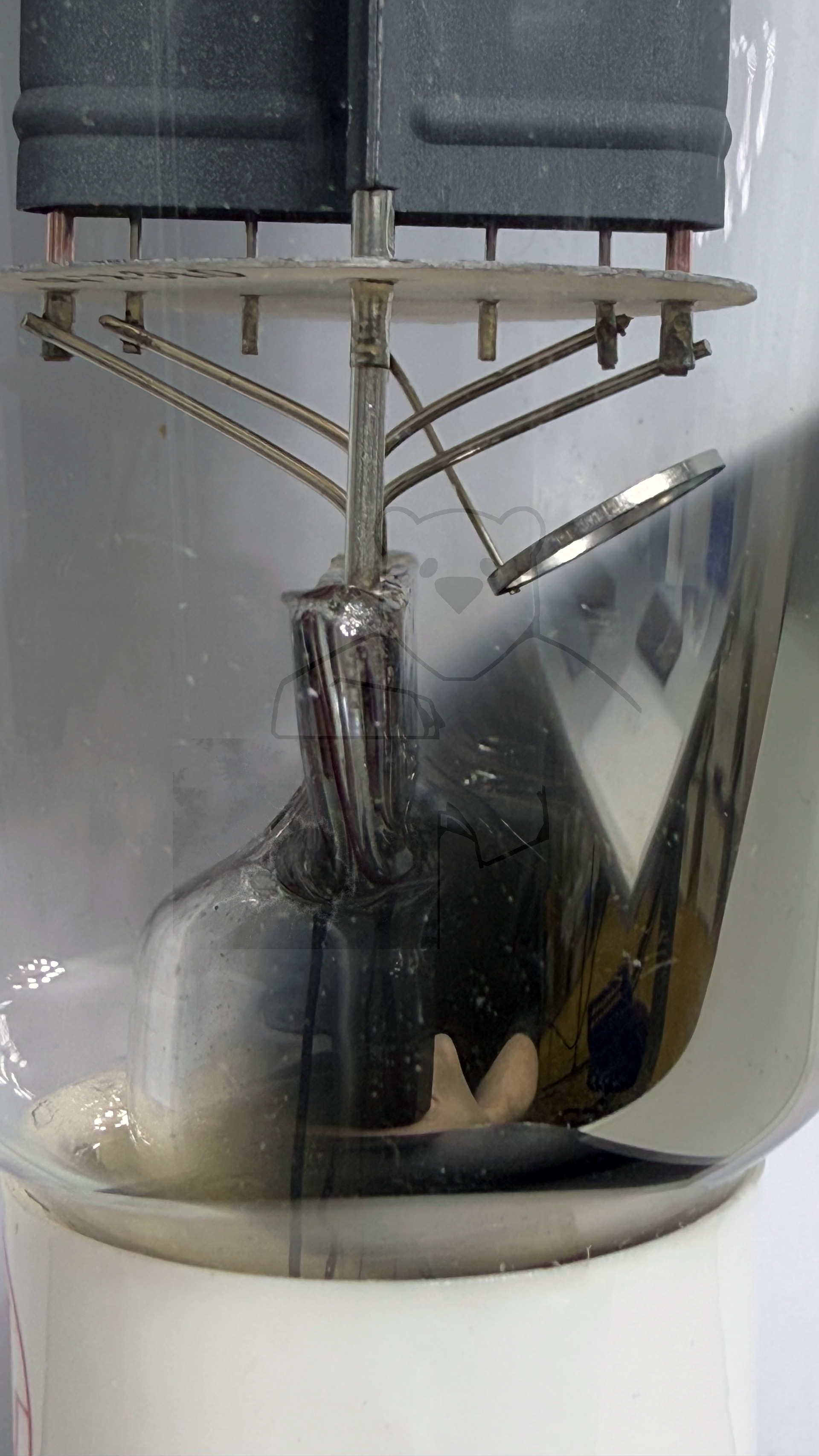

Röhre 300B #7238 Bild 6

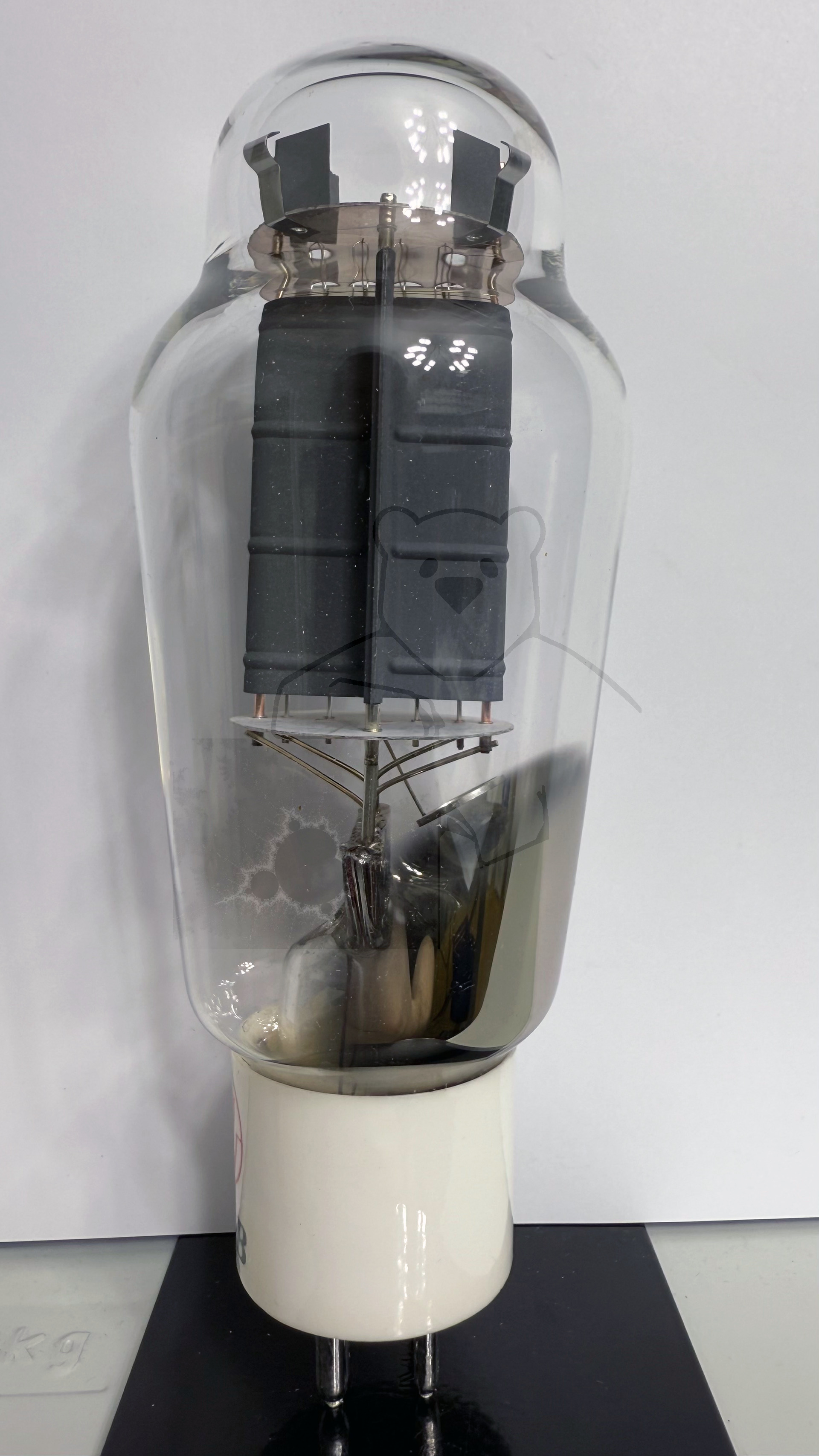

Röhre 300B #7238 Bild 7

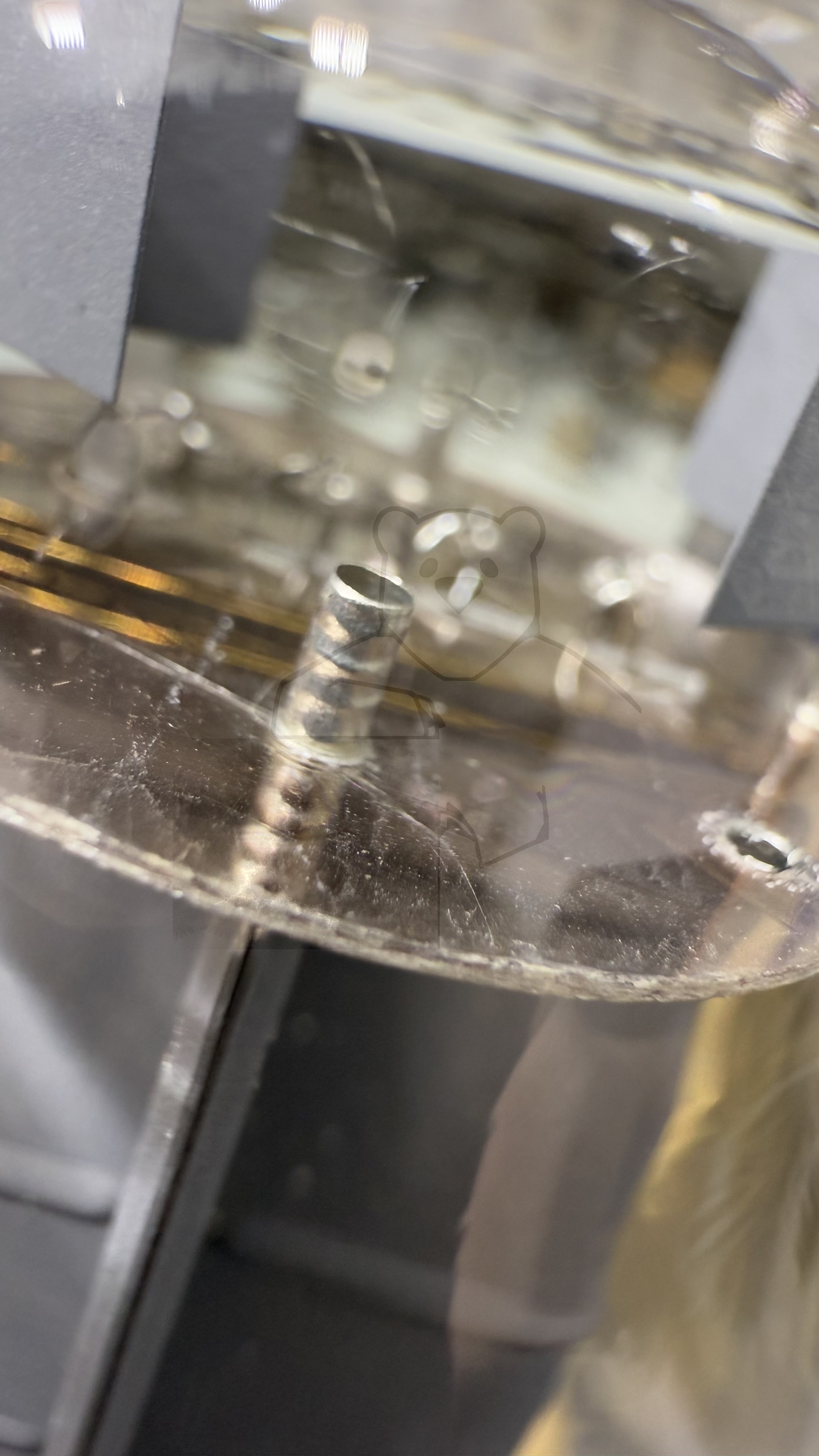

Röhre 300B #7238 Bild 8

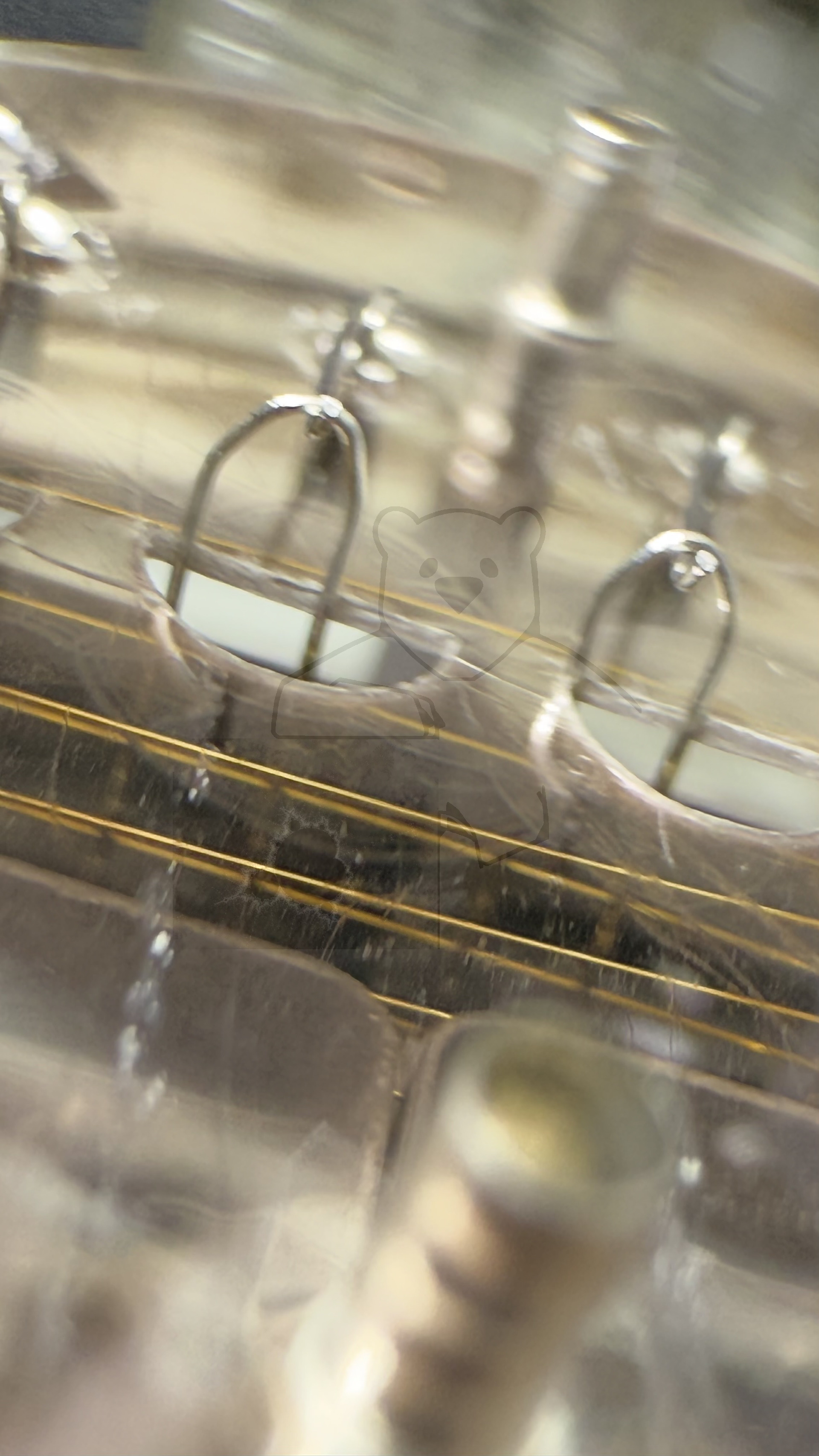

Röhre 300B #7238 Bild 9

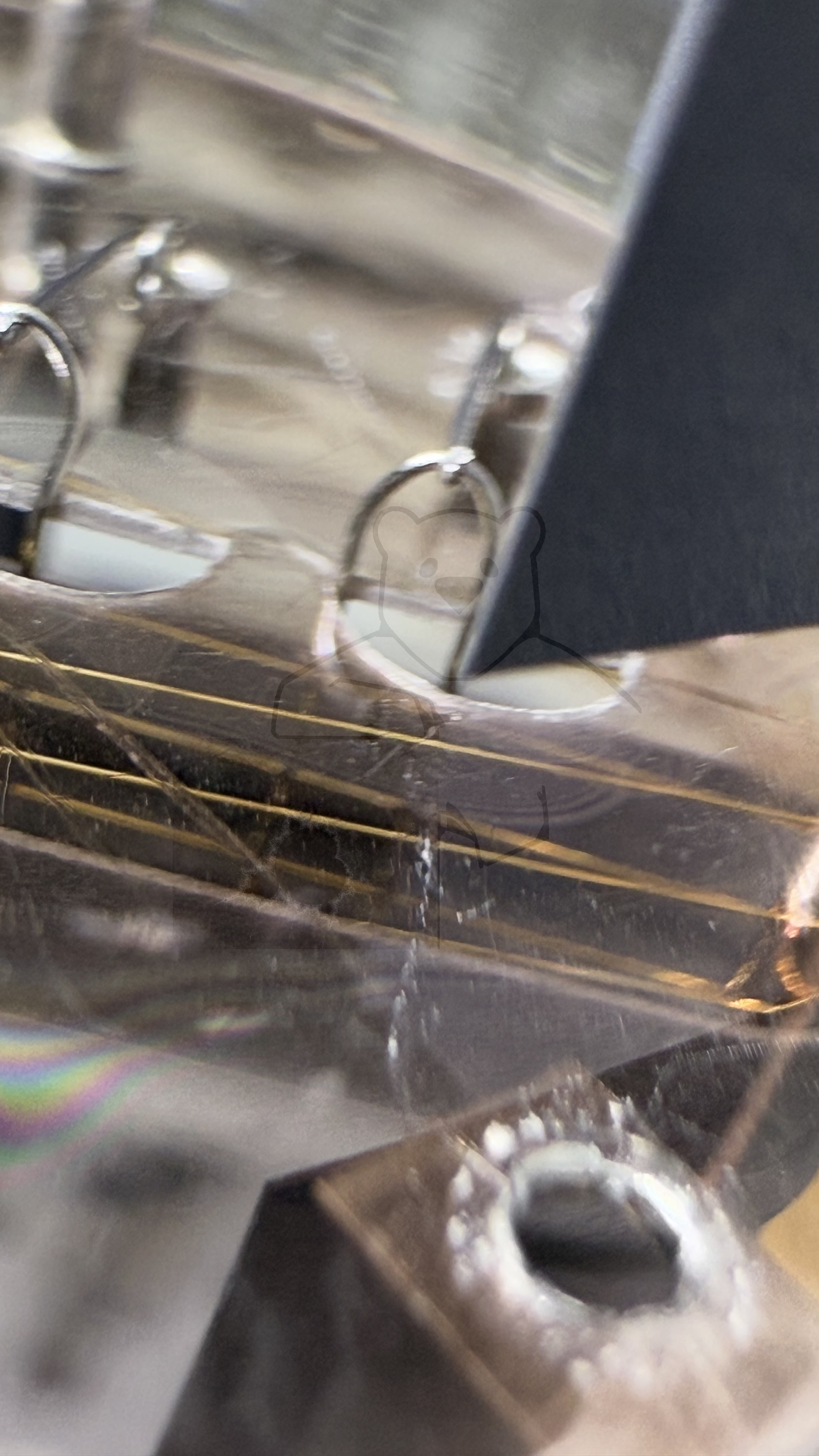

Röhre 300B #7238 Bild 10

Röhre 300B #7238 Bild 11

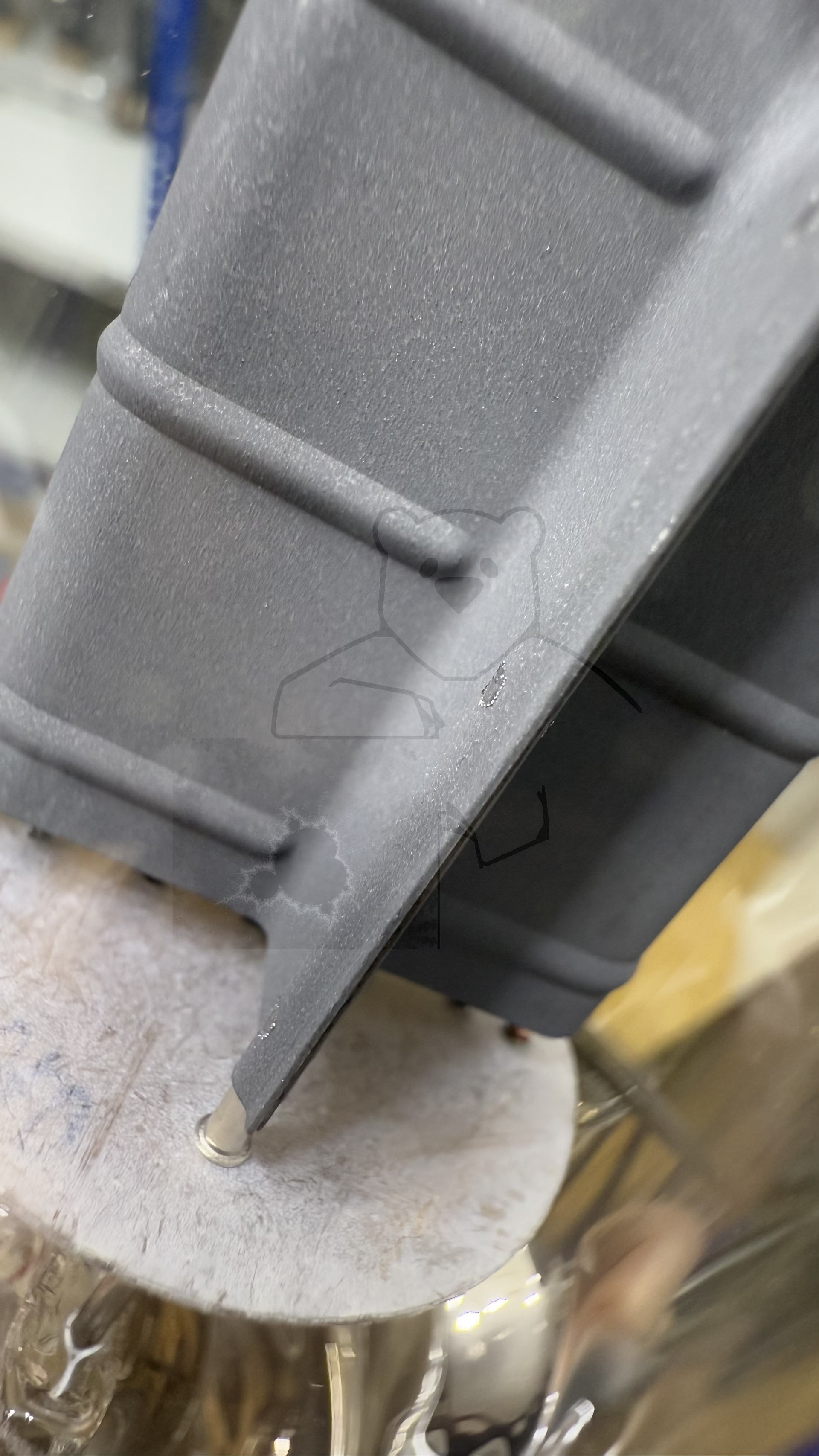

Röhre 300B #7238 Bild 12

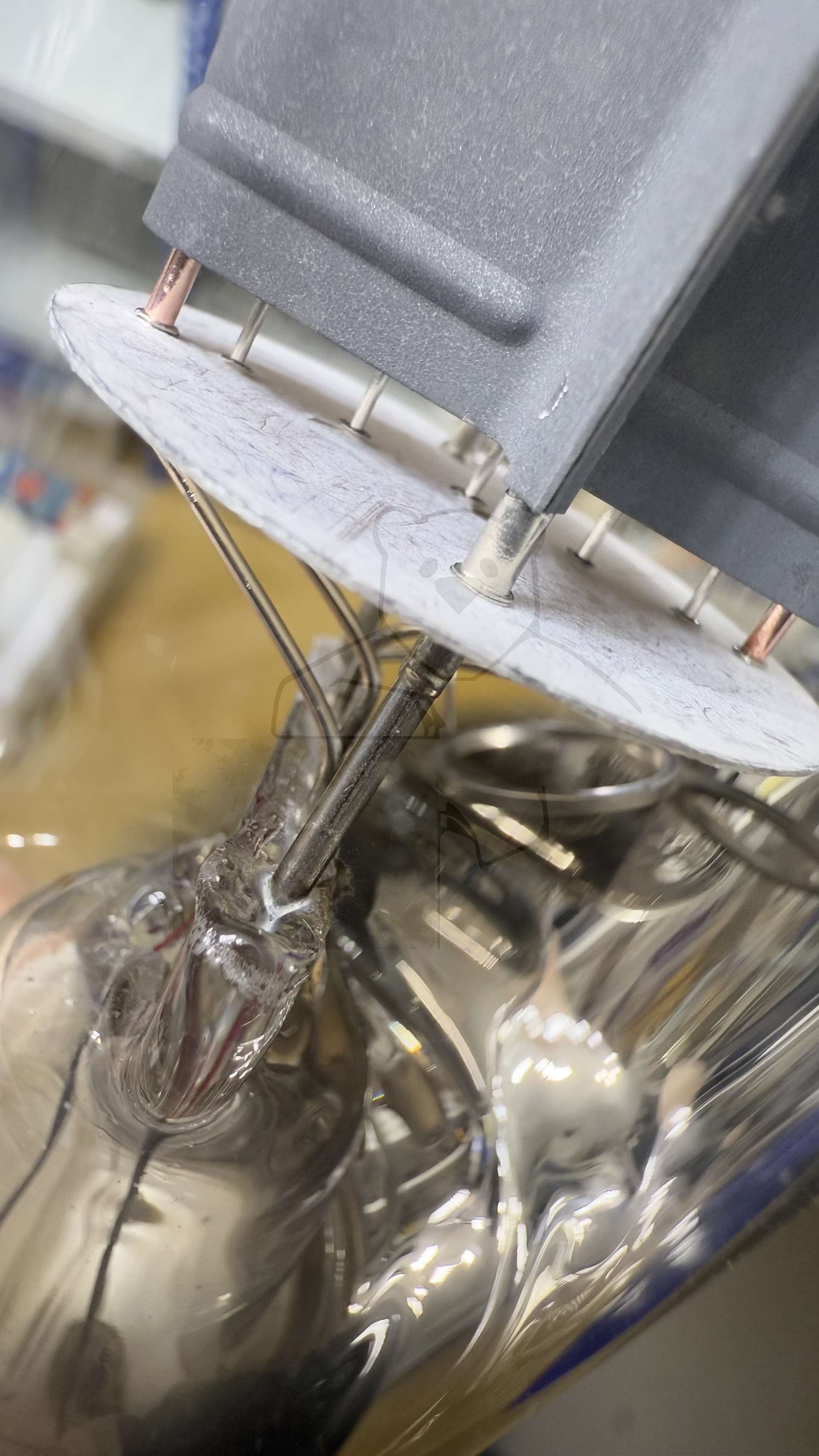

Röhre 300B #7238 Bild 13

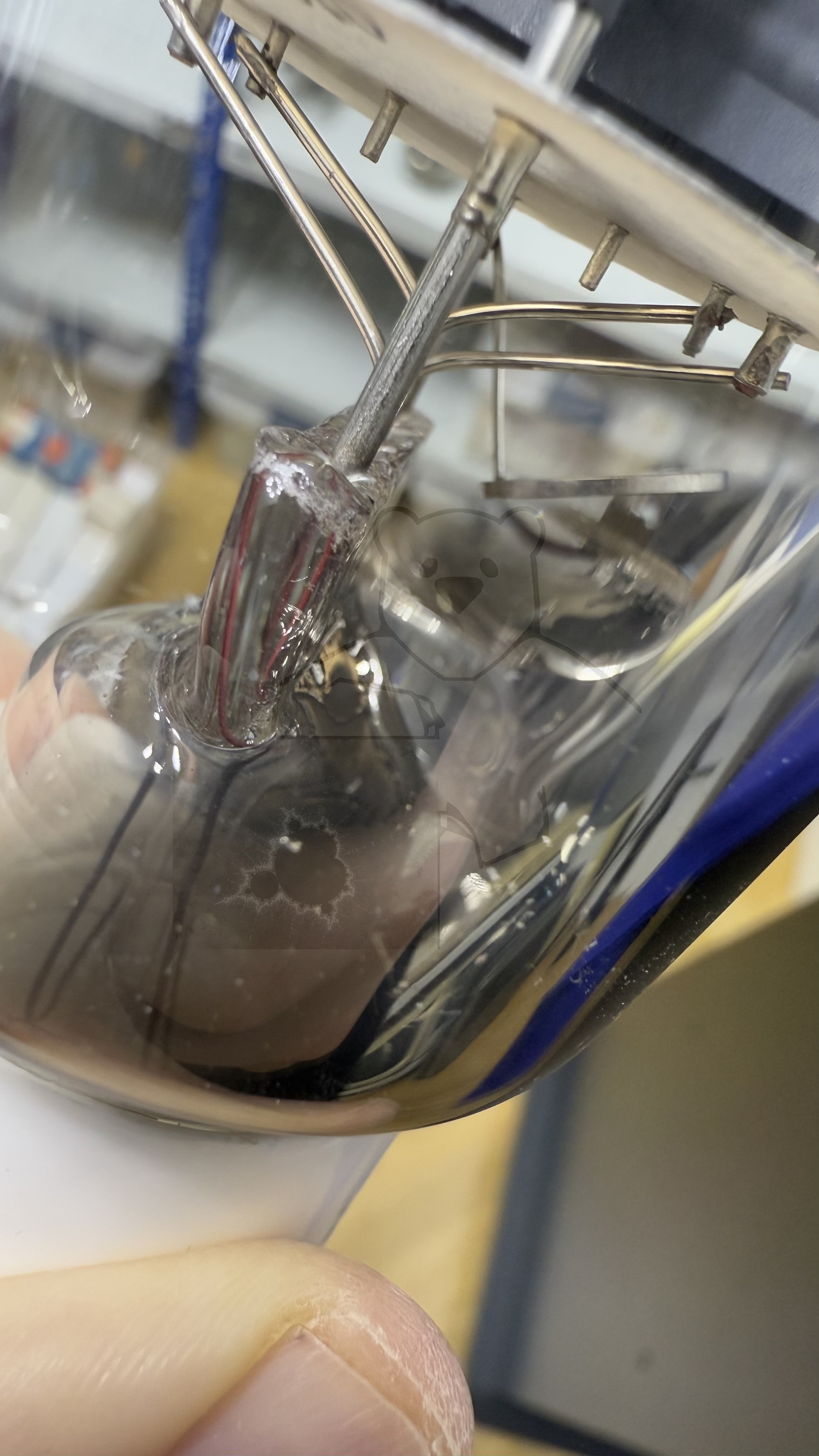

Röhre 300B #7238 Bild 14

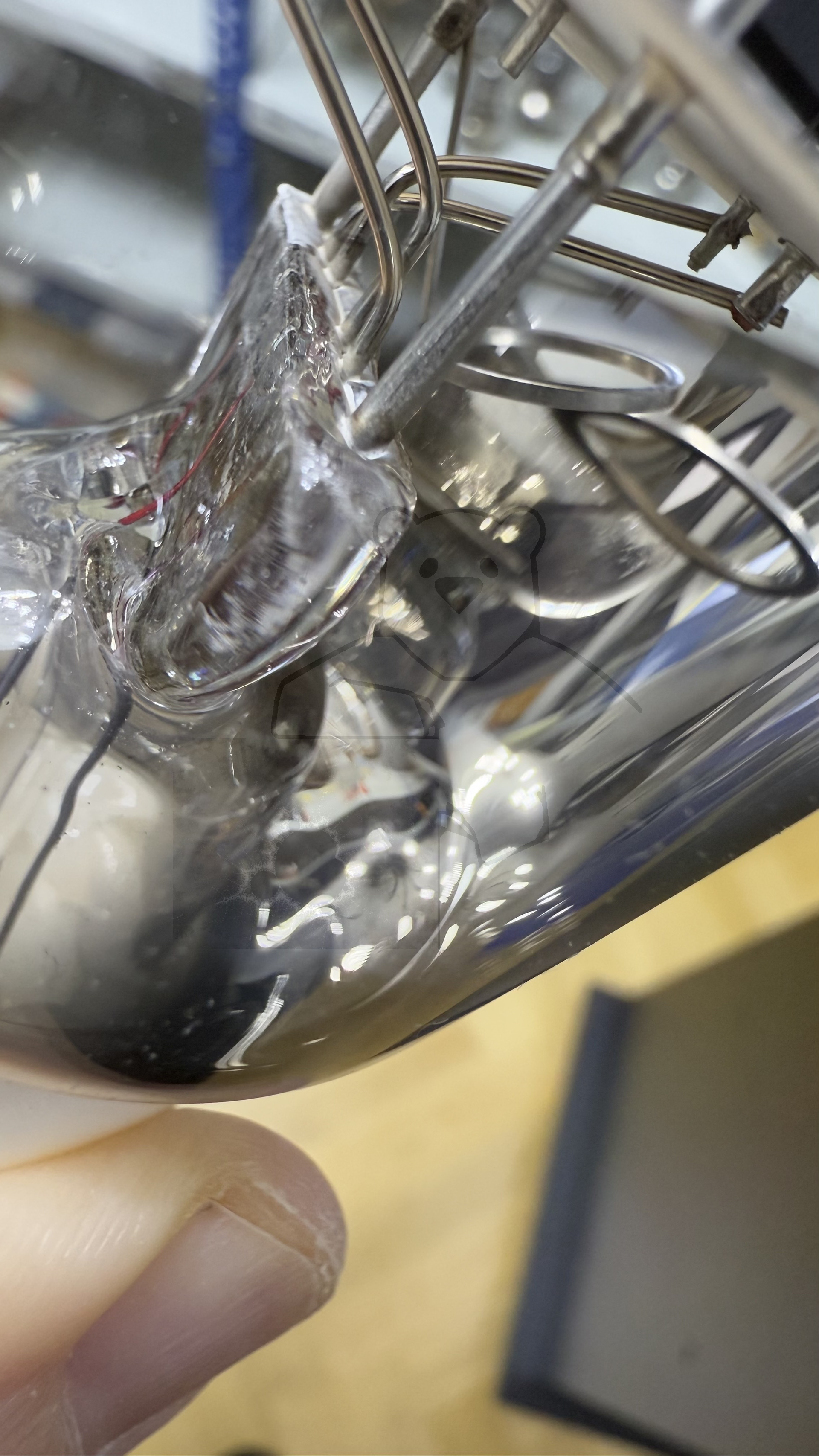

Röhre 300B #7238 Bild 15

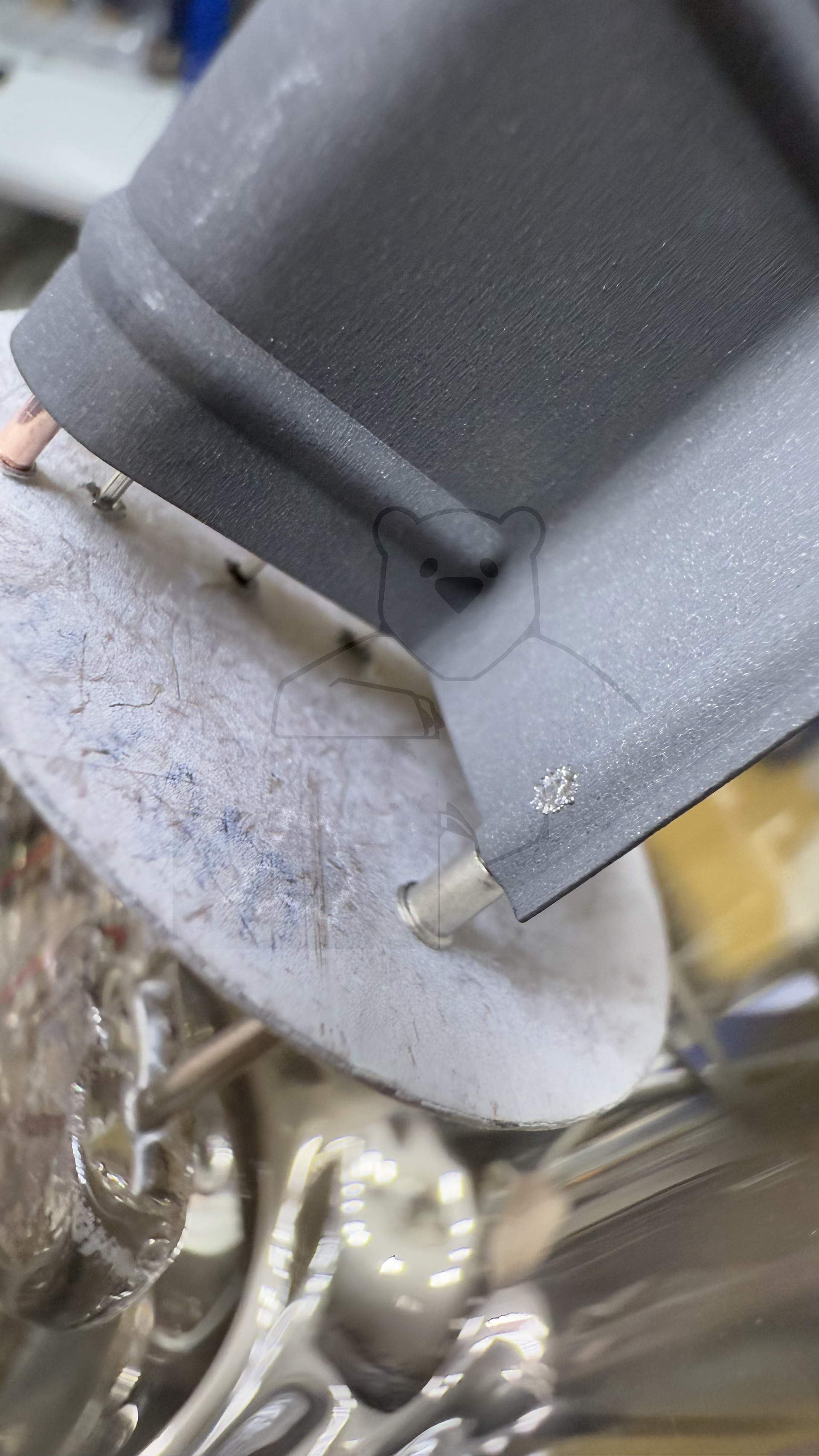

Röhre 300B #7238 Bild 16

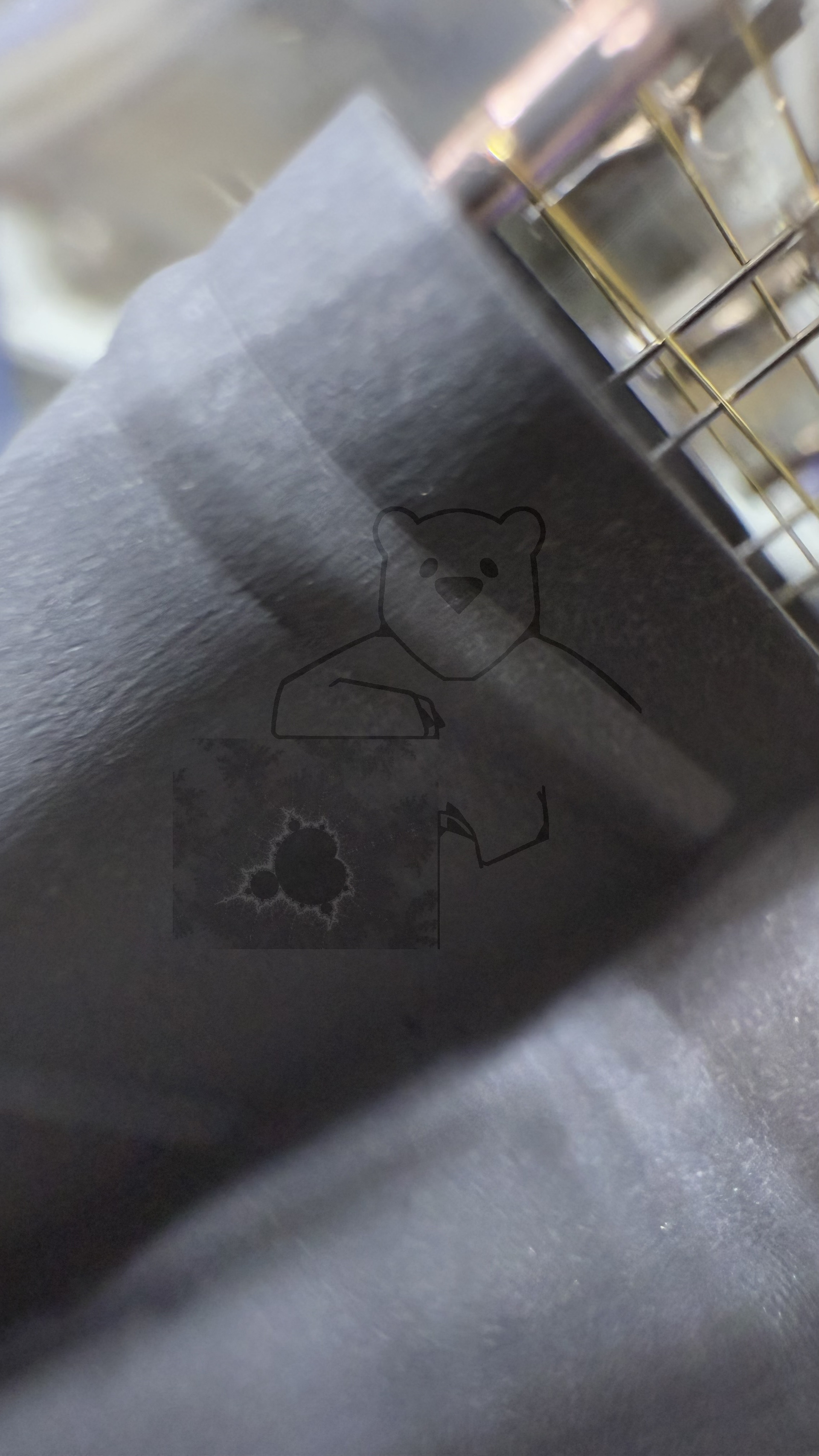

Röhre 300B #7238 Bild 17

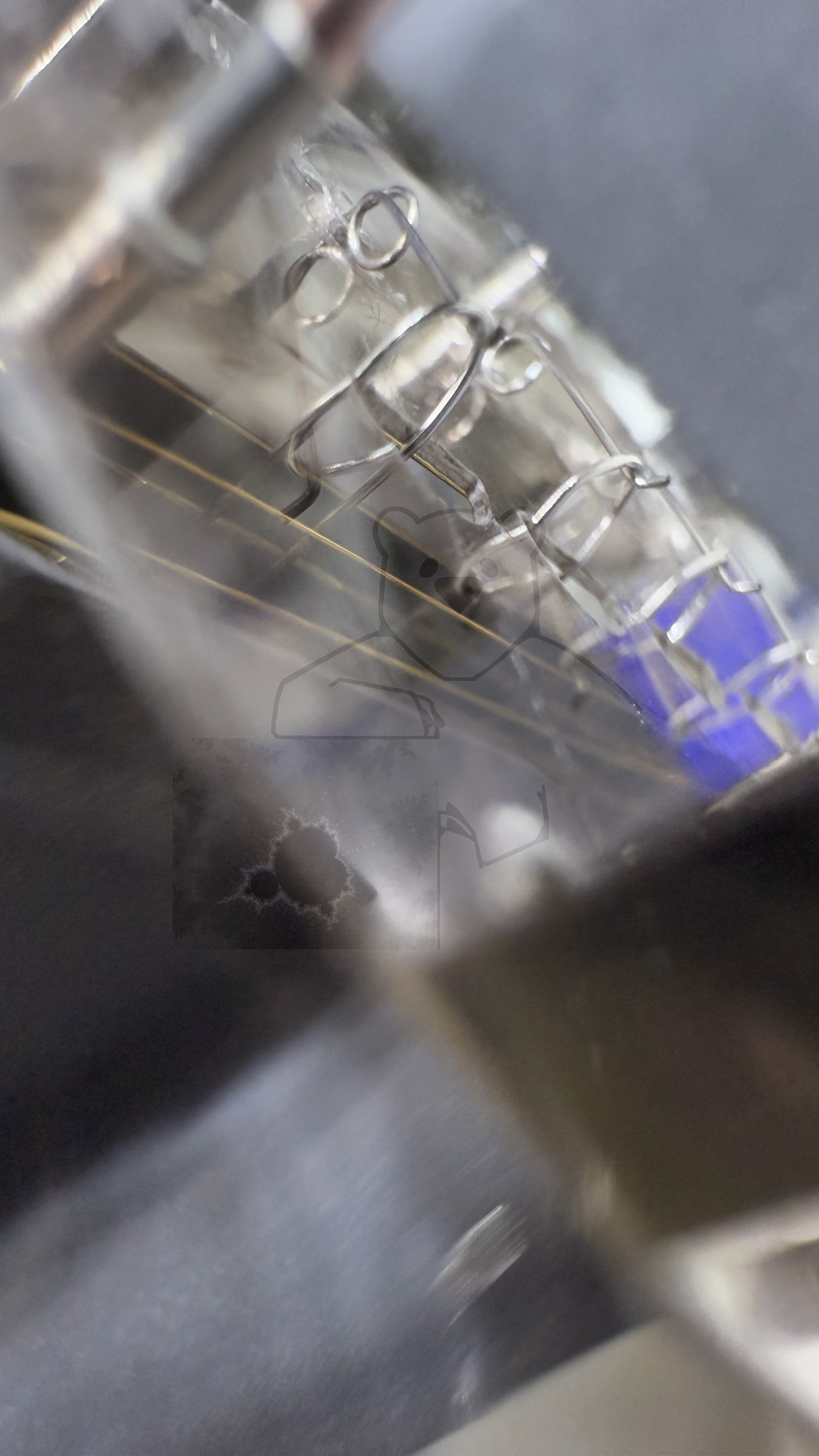

Röhre 300B #7238 Bild 18

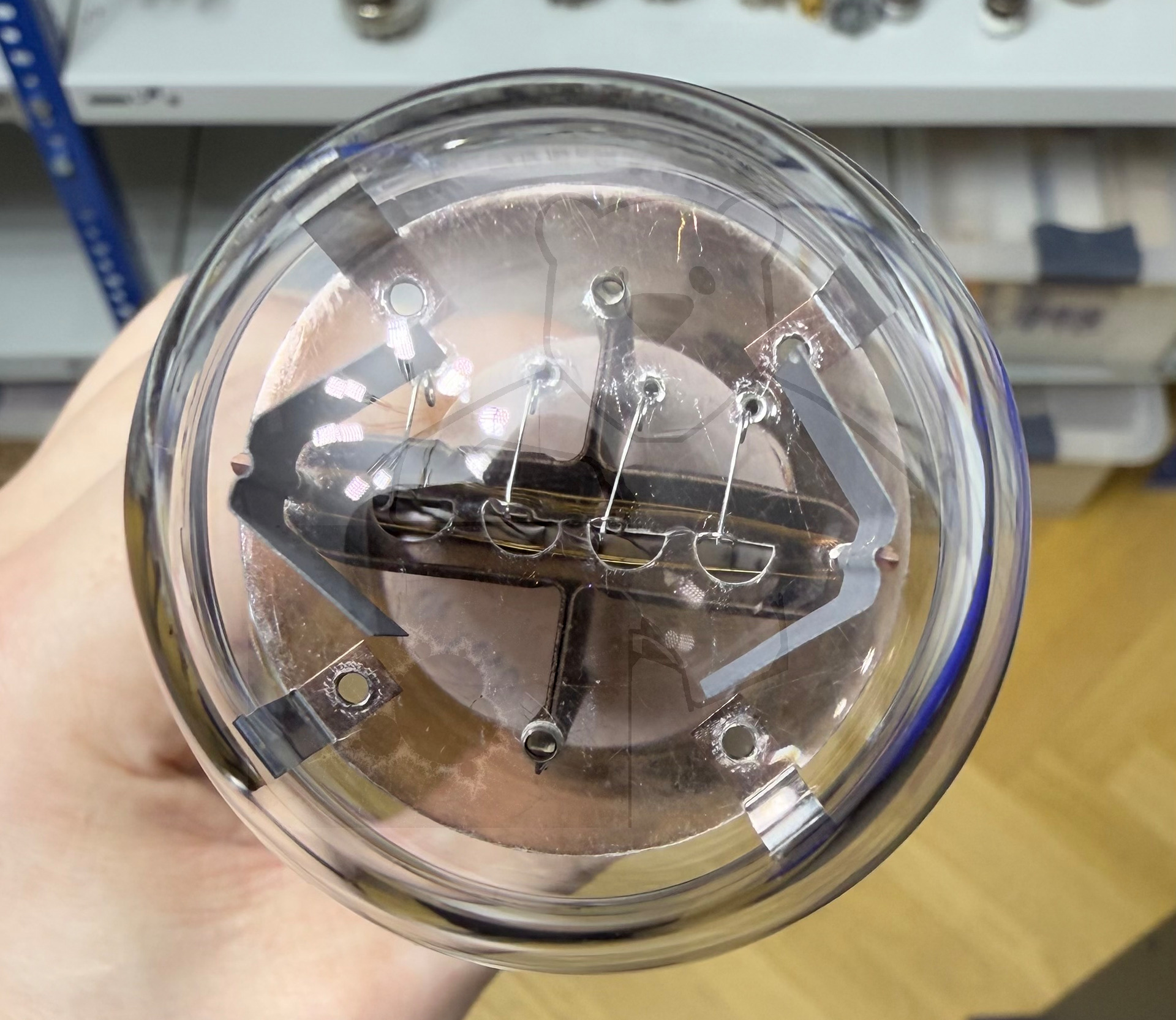

Röhre 300B #7238 Bild 19

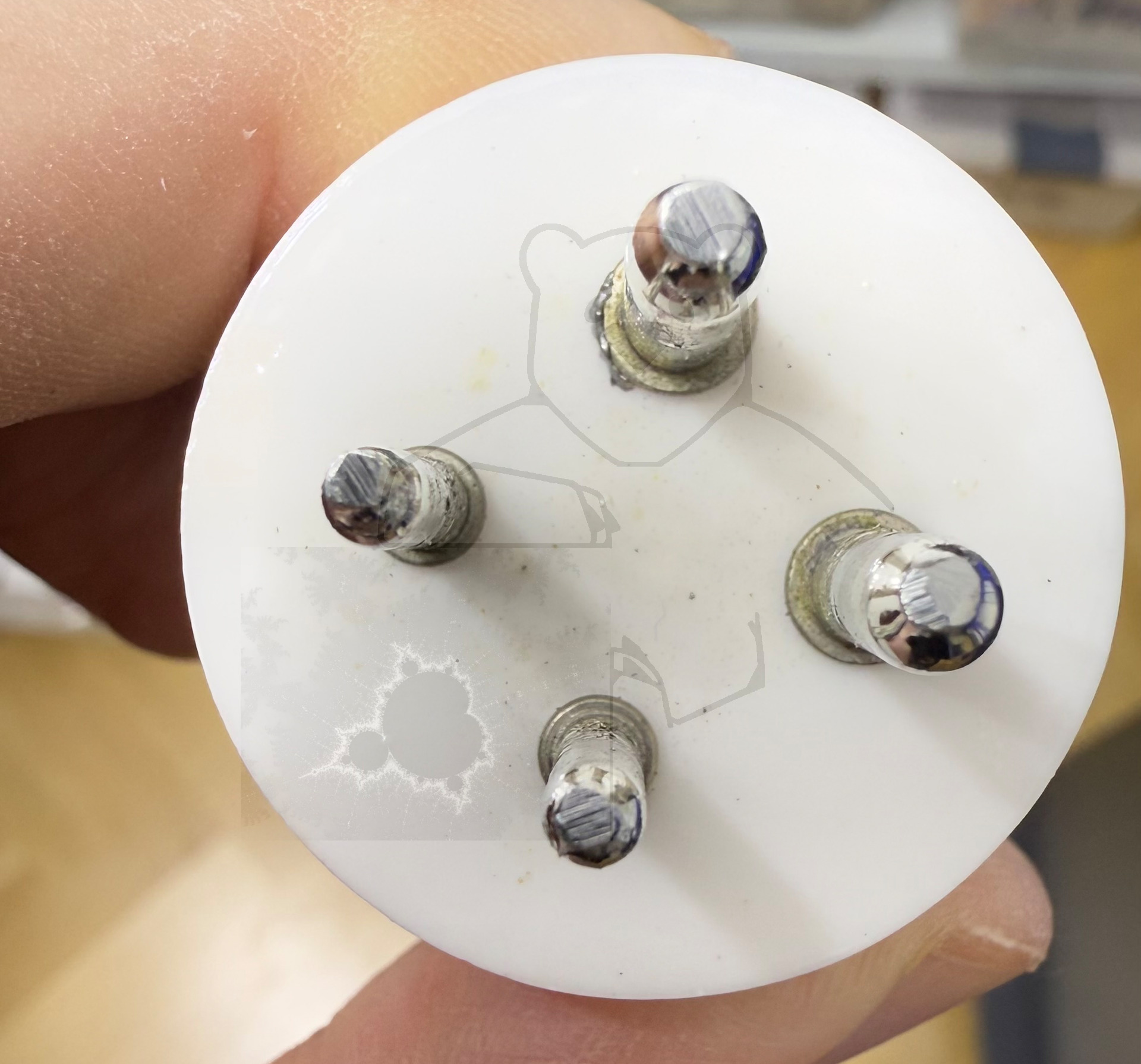

Röhre 300B #7238 Bild 20

Röhre 300B #7238 Bild 21

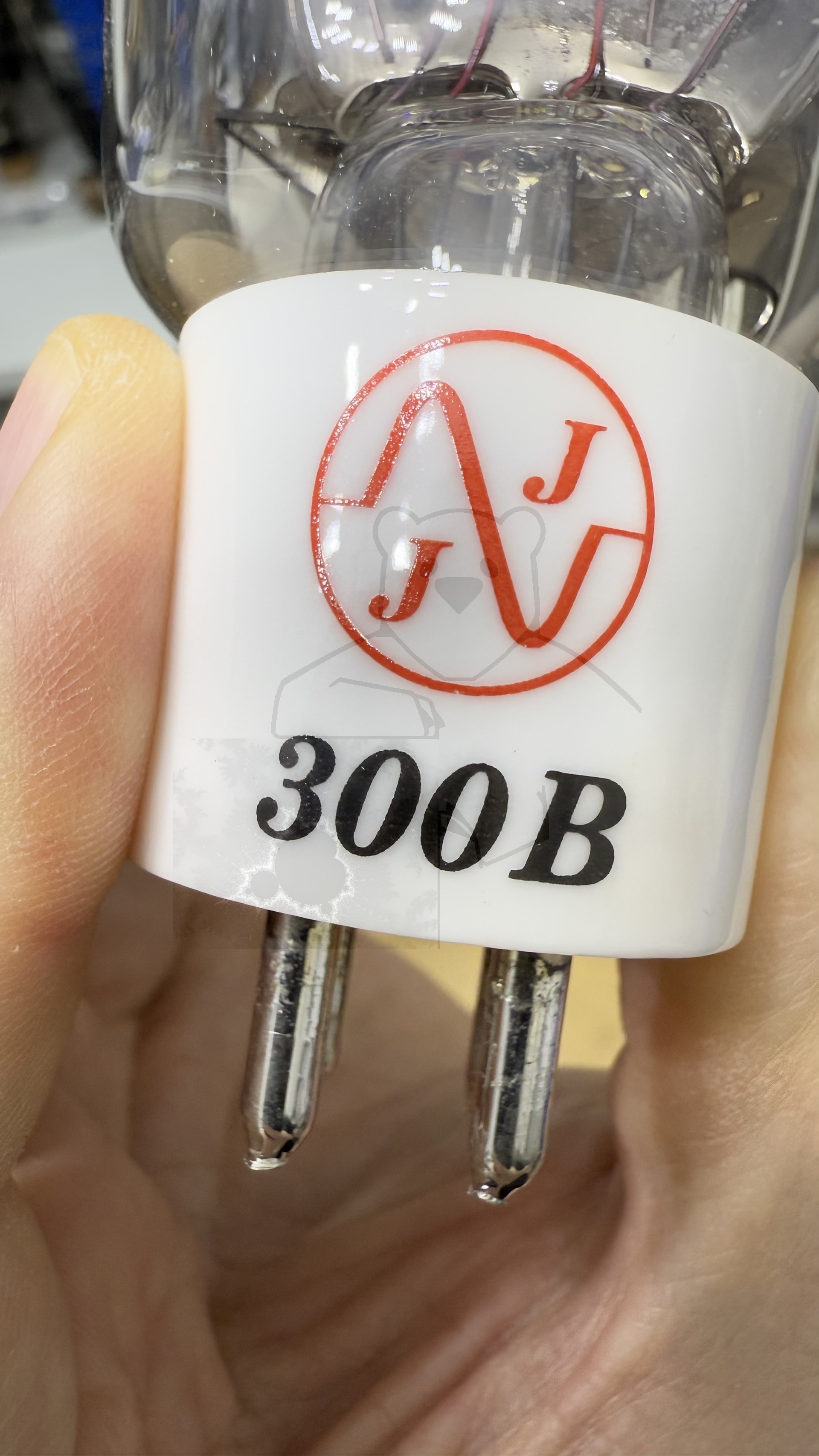

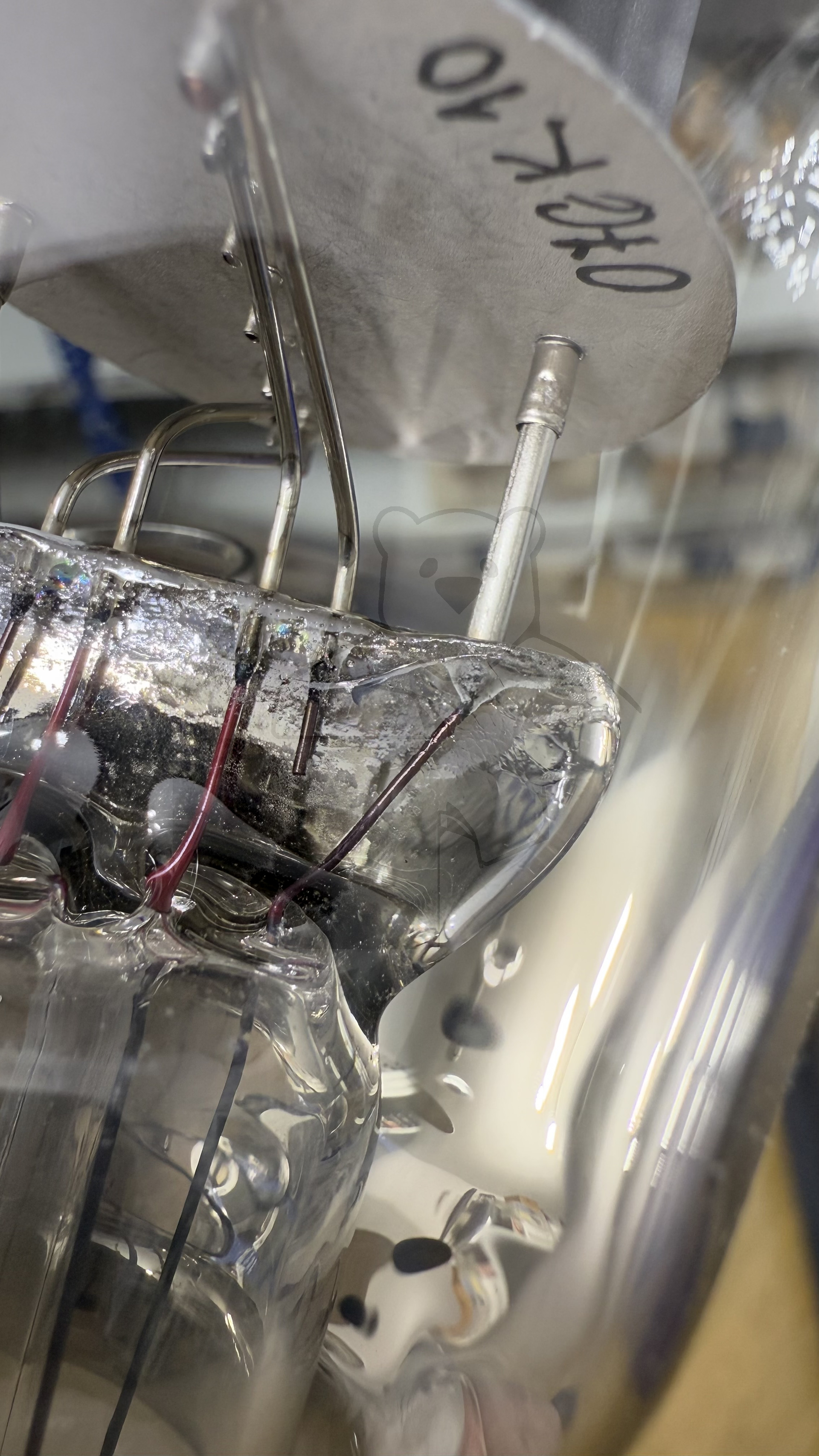

Röhre 300B #7238 Bild 22

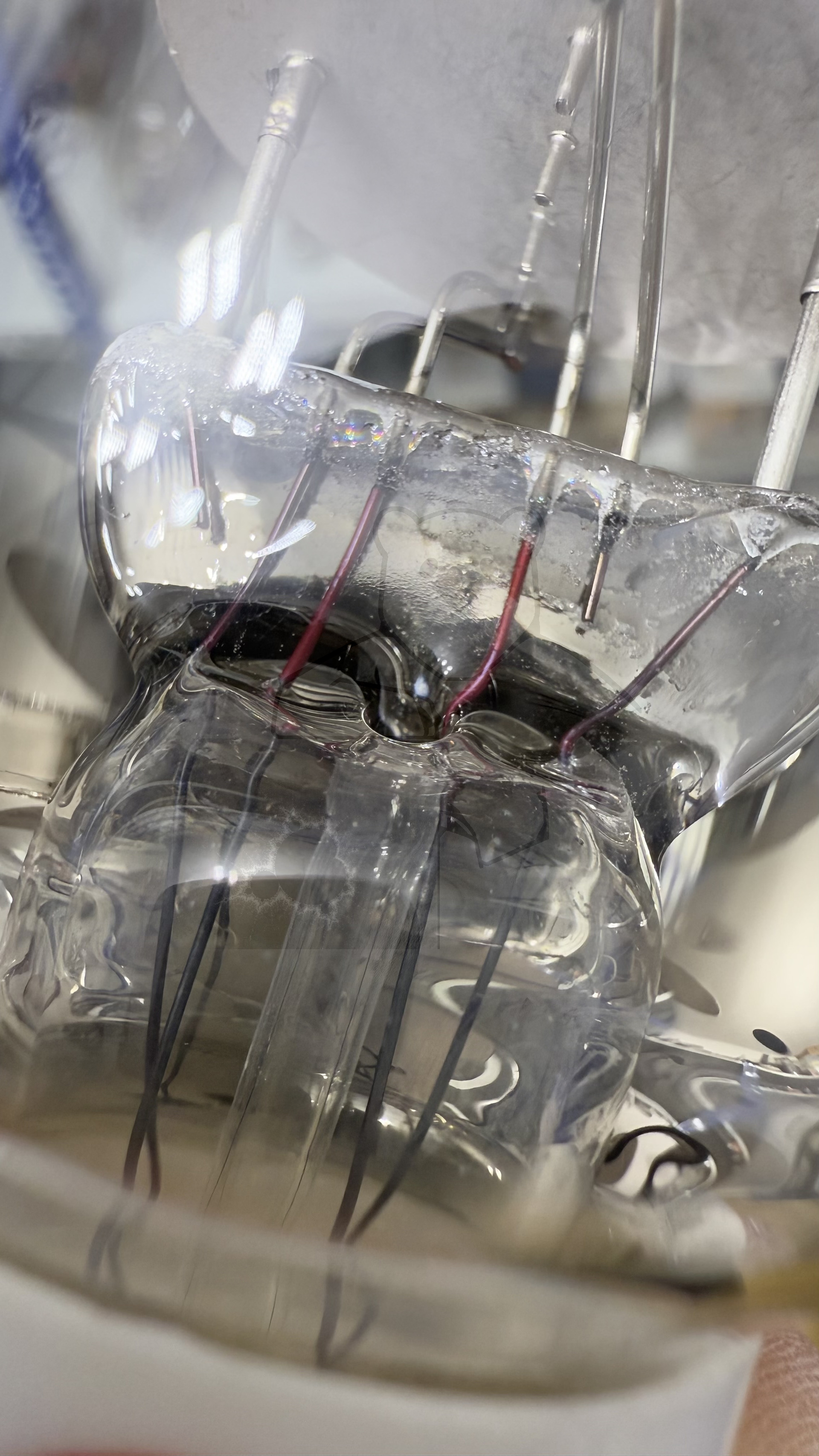

Röhre 300B #7238 Bild 23

Röhre 300B #7238 Verpackung Bild 1

Röhre 300B #7238 Verpackung Bild 2

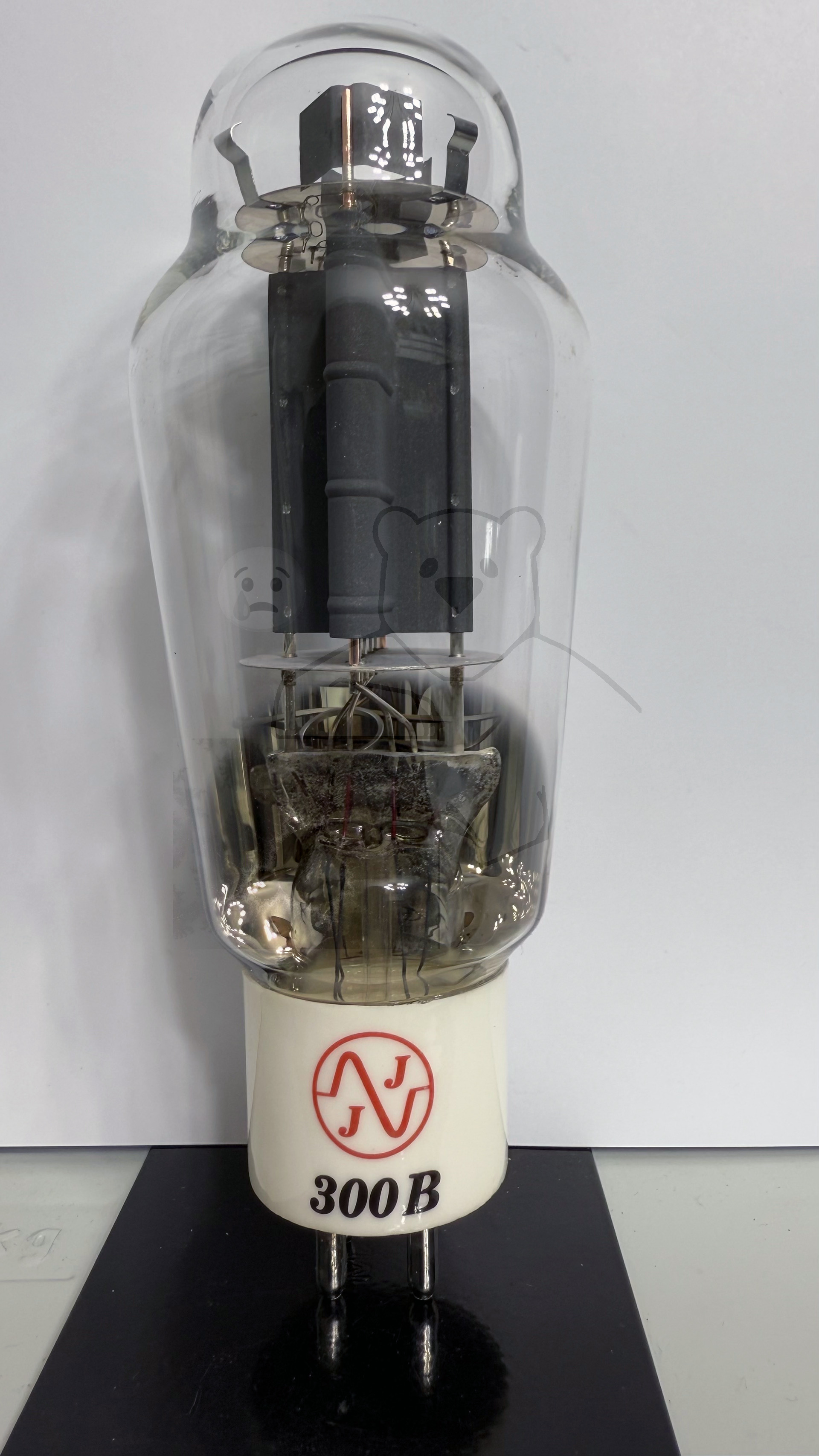

Röhre 300B #7239 Bild 1

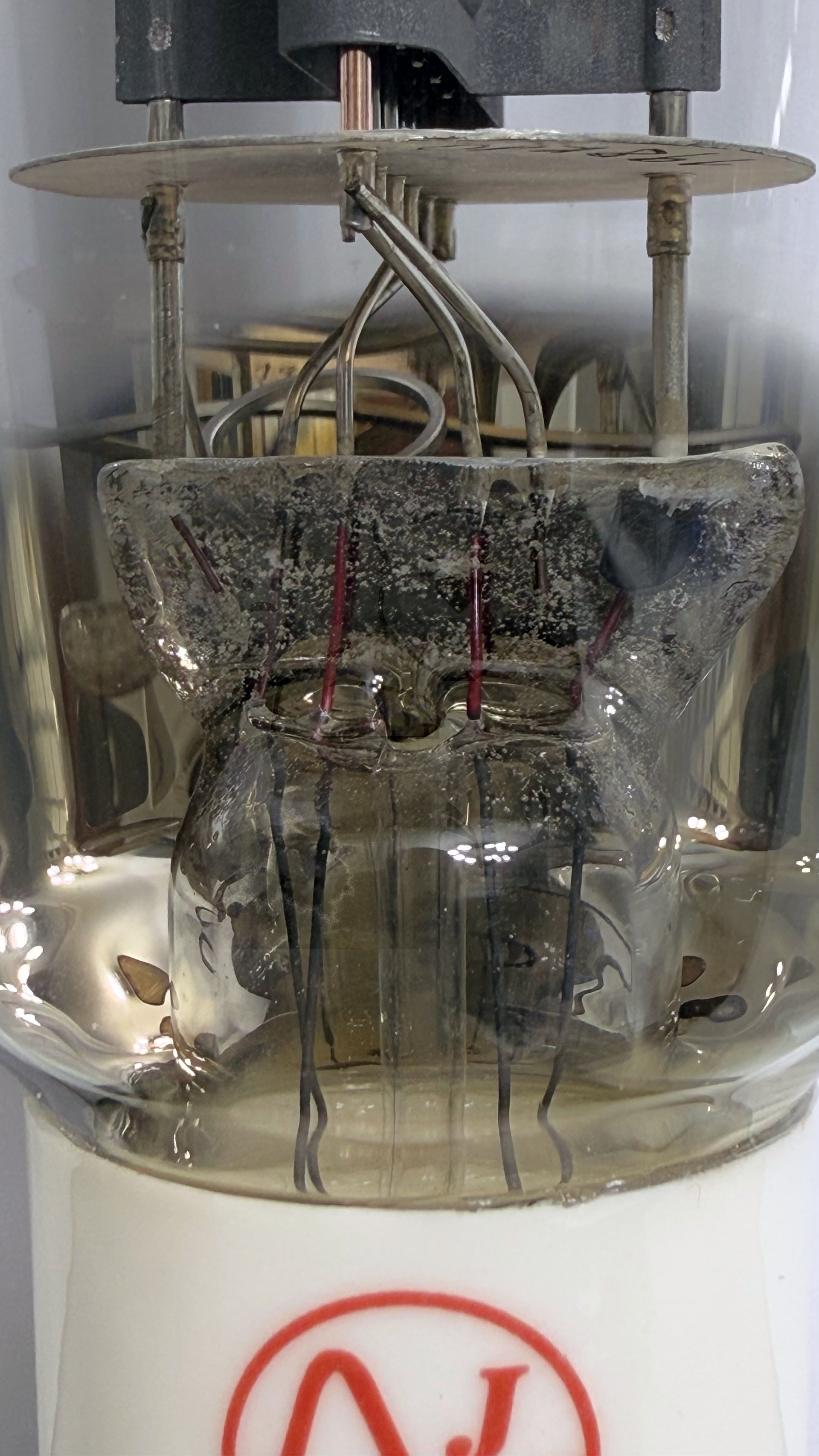

Röhre 300B #7239 Bild 2

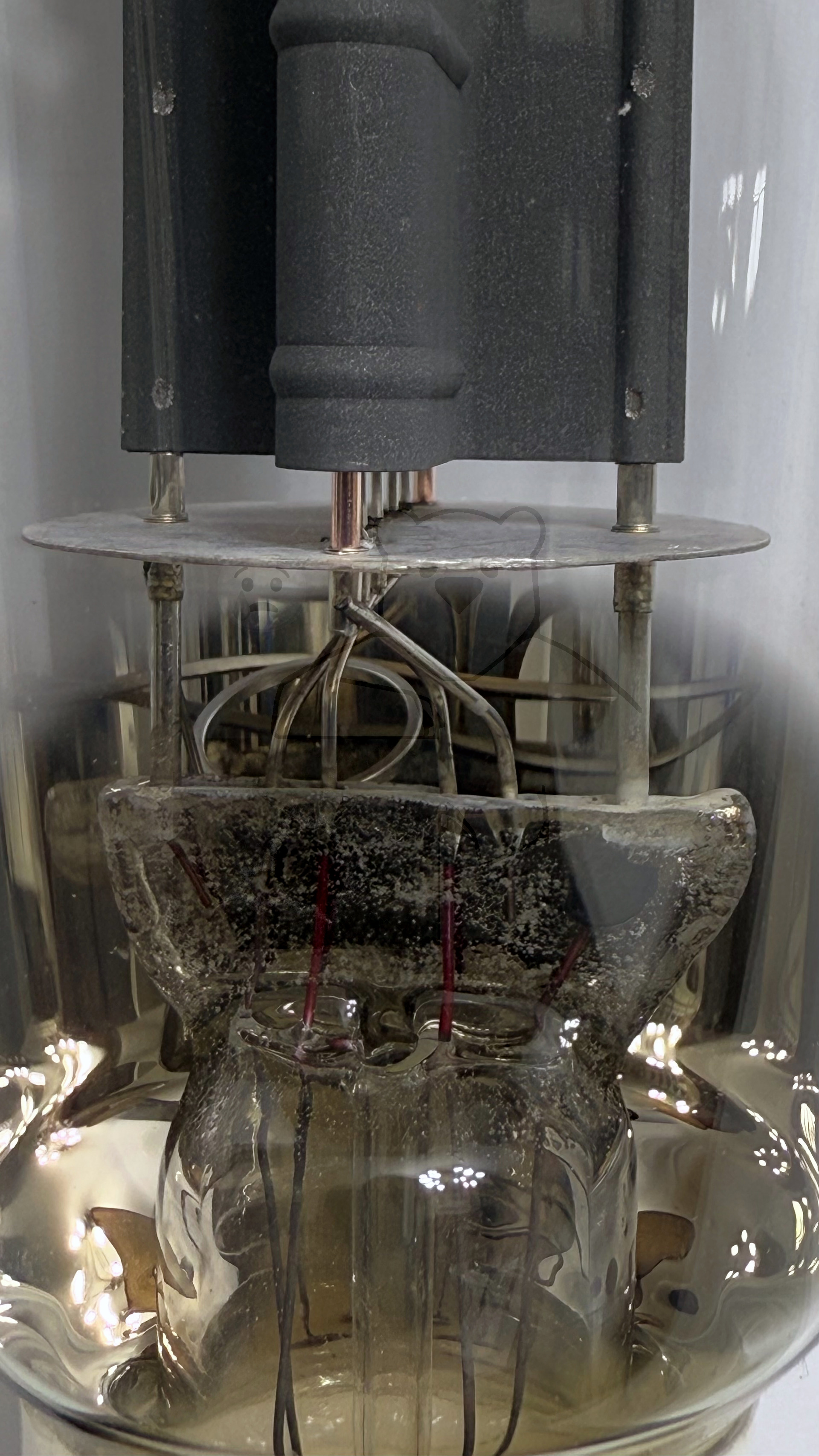

Röhre 300B #7239 Bild 3

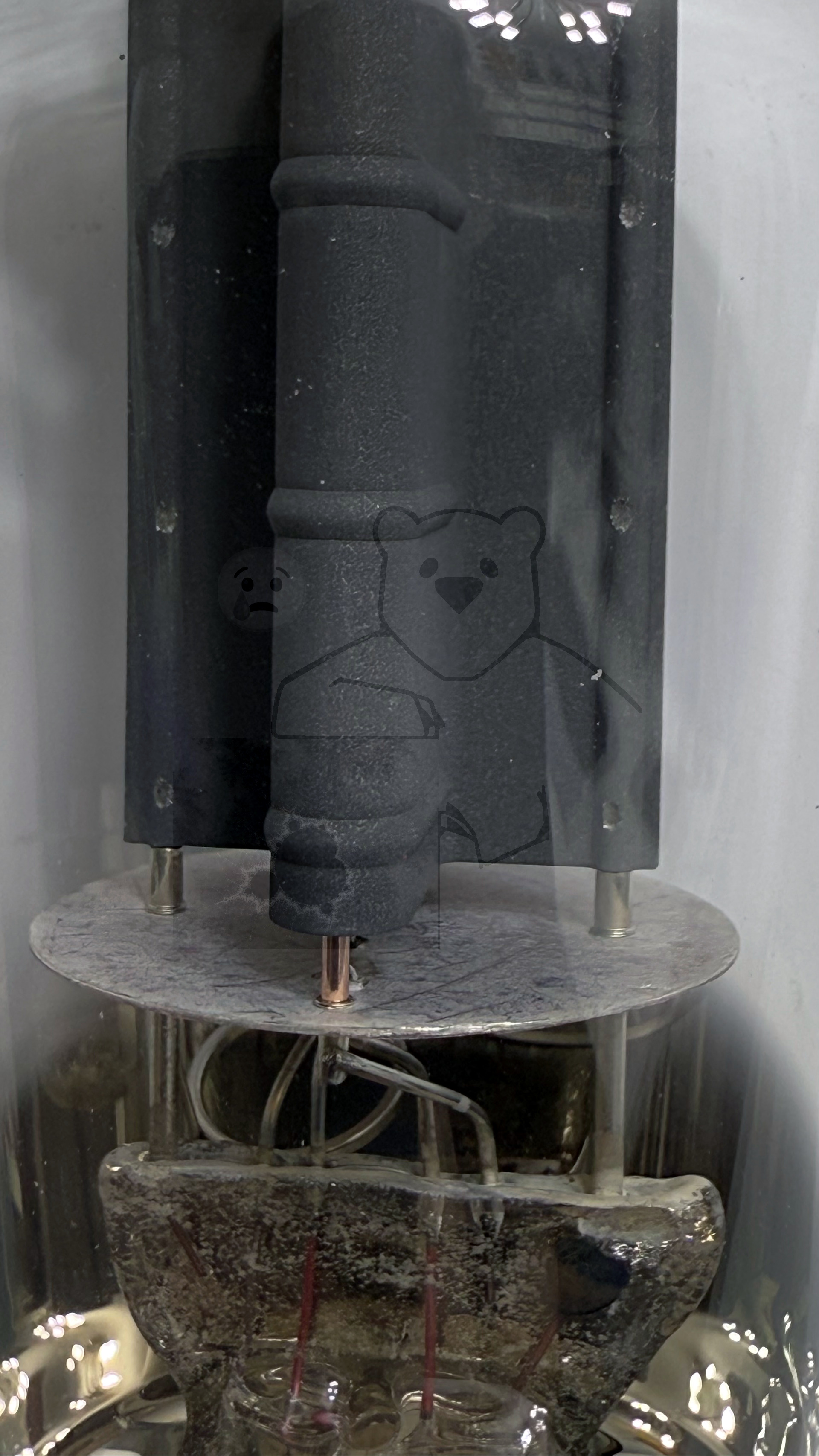

Röhre 300B #7239 Bild 4

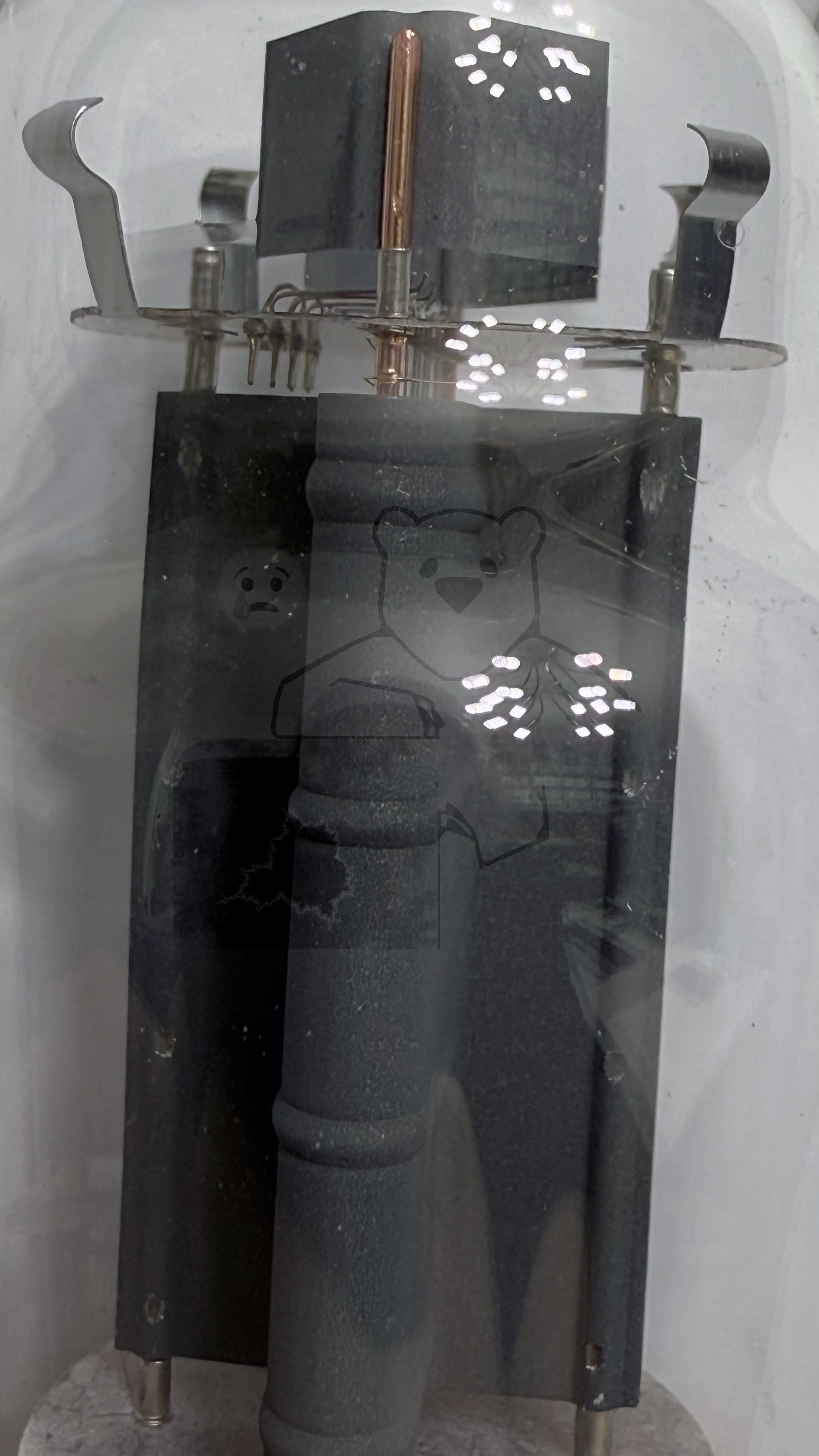

Röhre 300B #7239 Bild 5

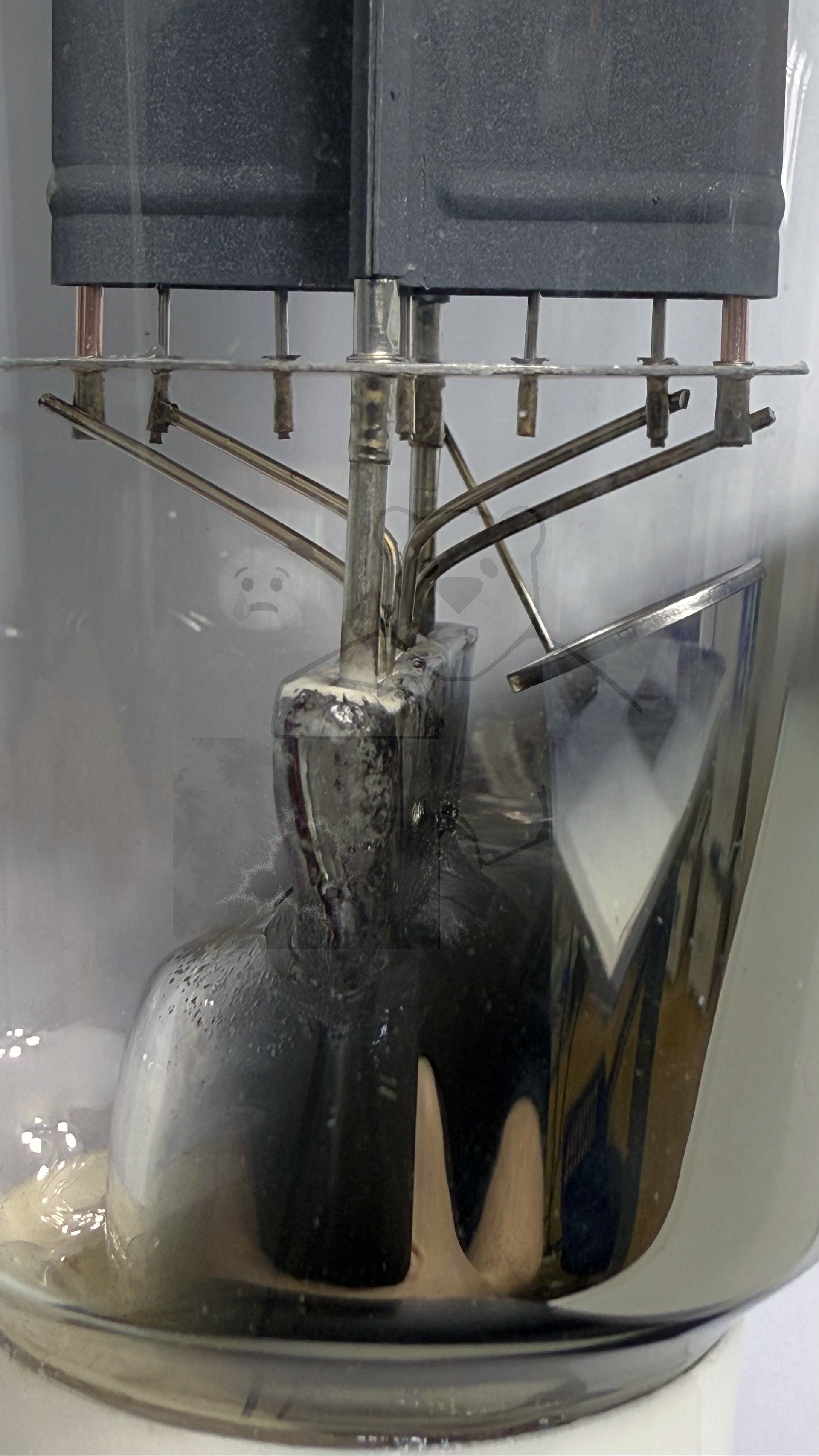

Röhre 300B #7239 Bild 6

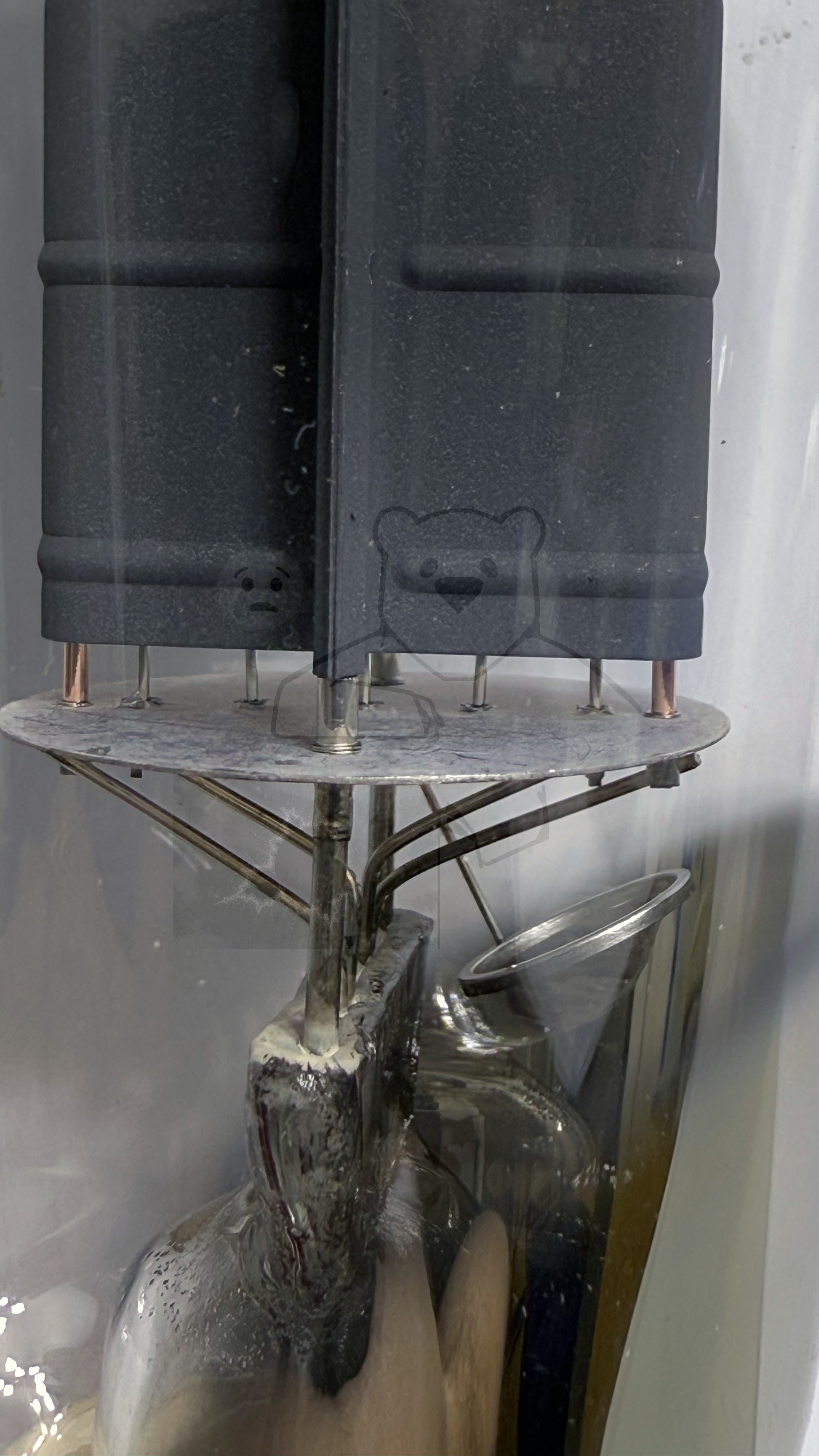

Röhre 300B #7239 Bild 7

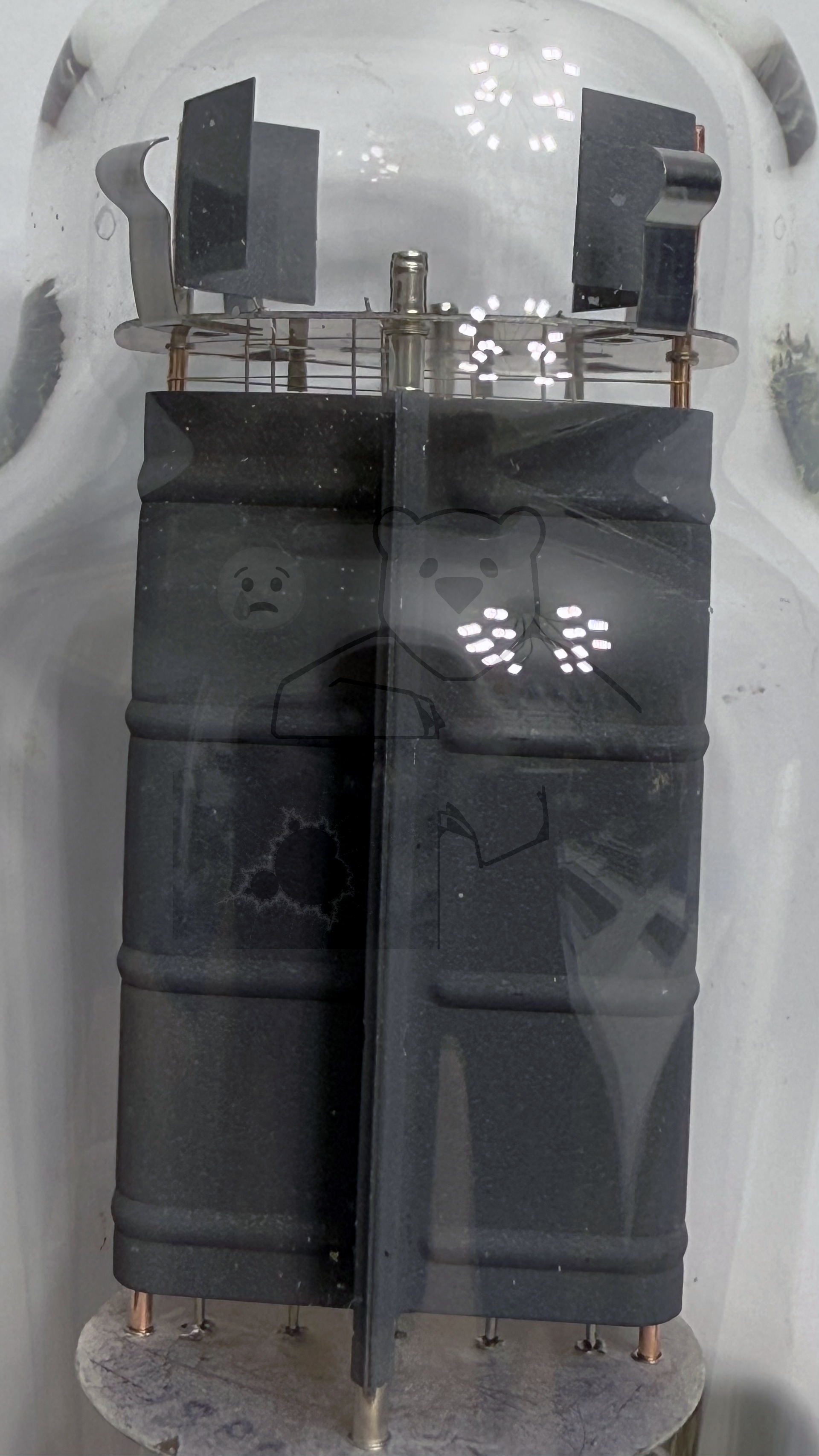

Röhre 300B #7239 Bild 8

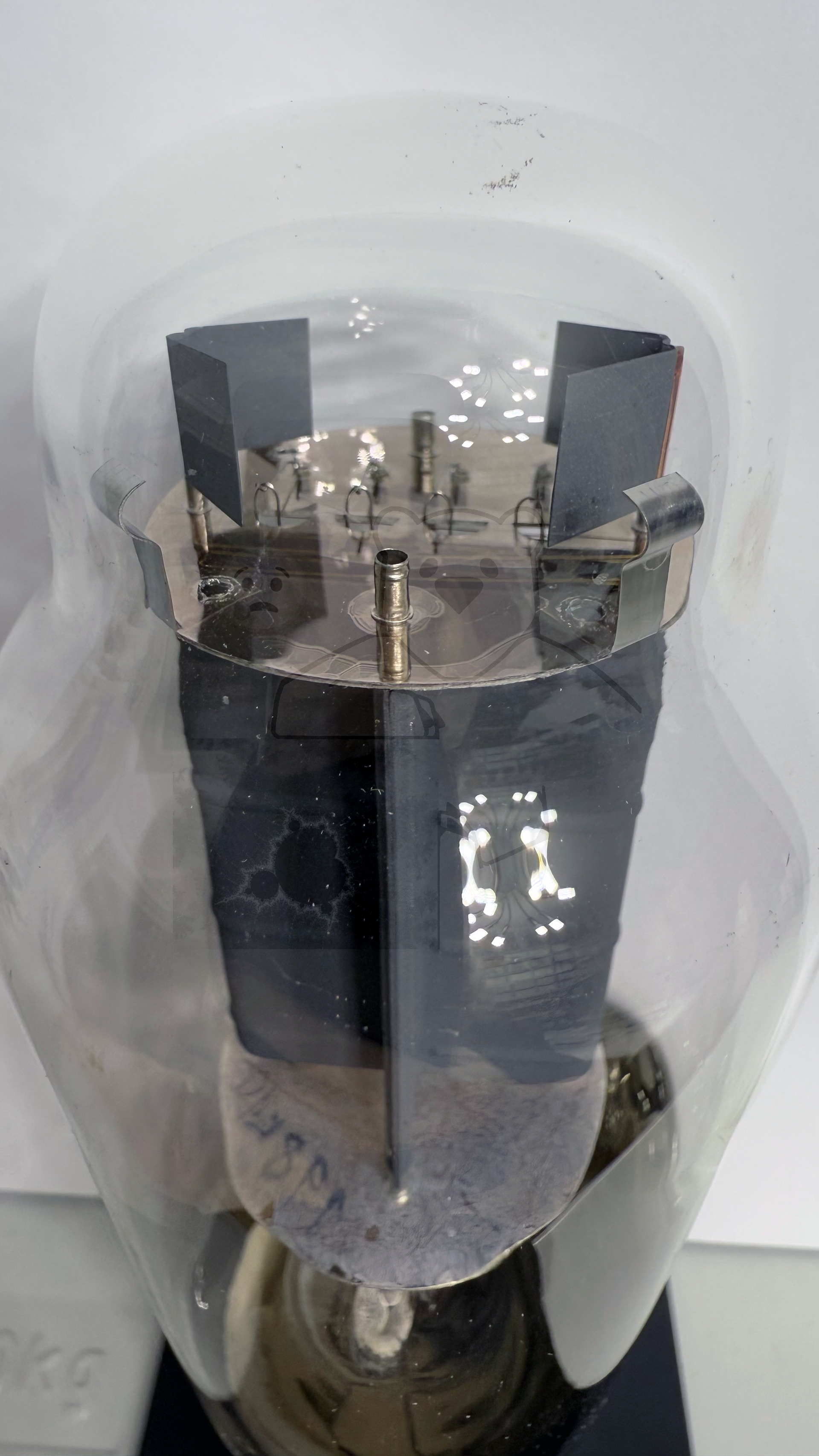

Röhre 300B #7239 Bild 9

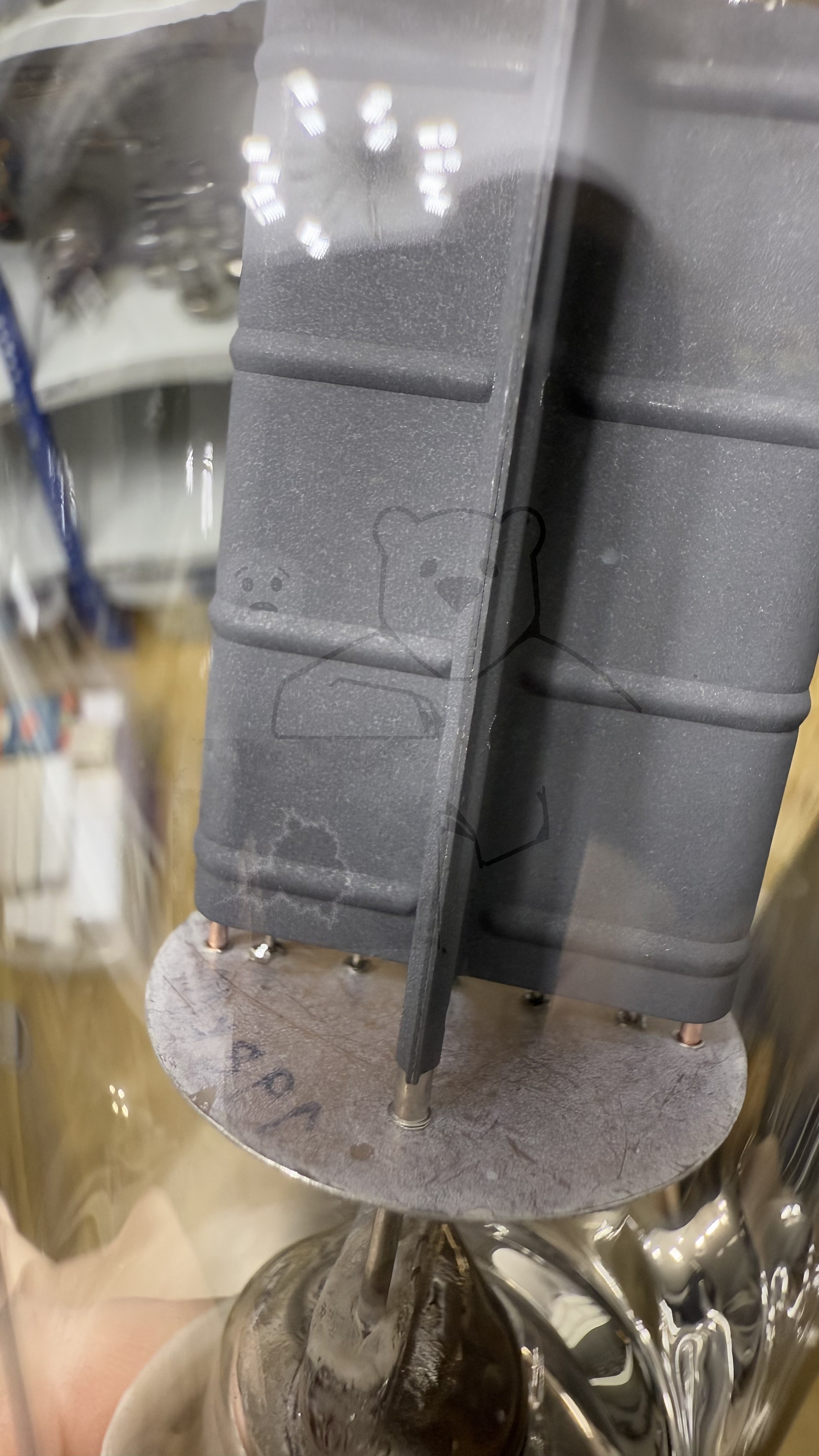

Röhre 300B #7239 Bild 10

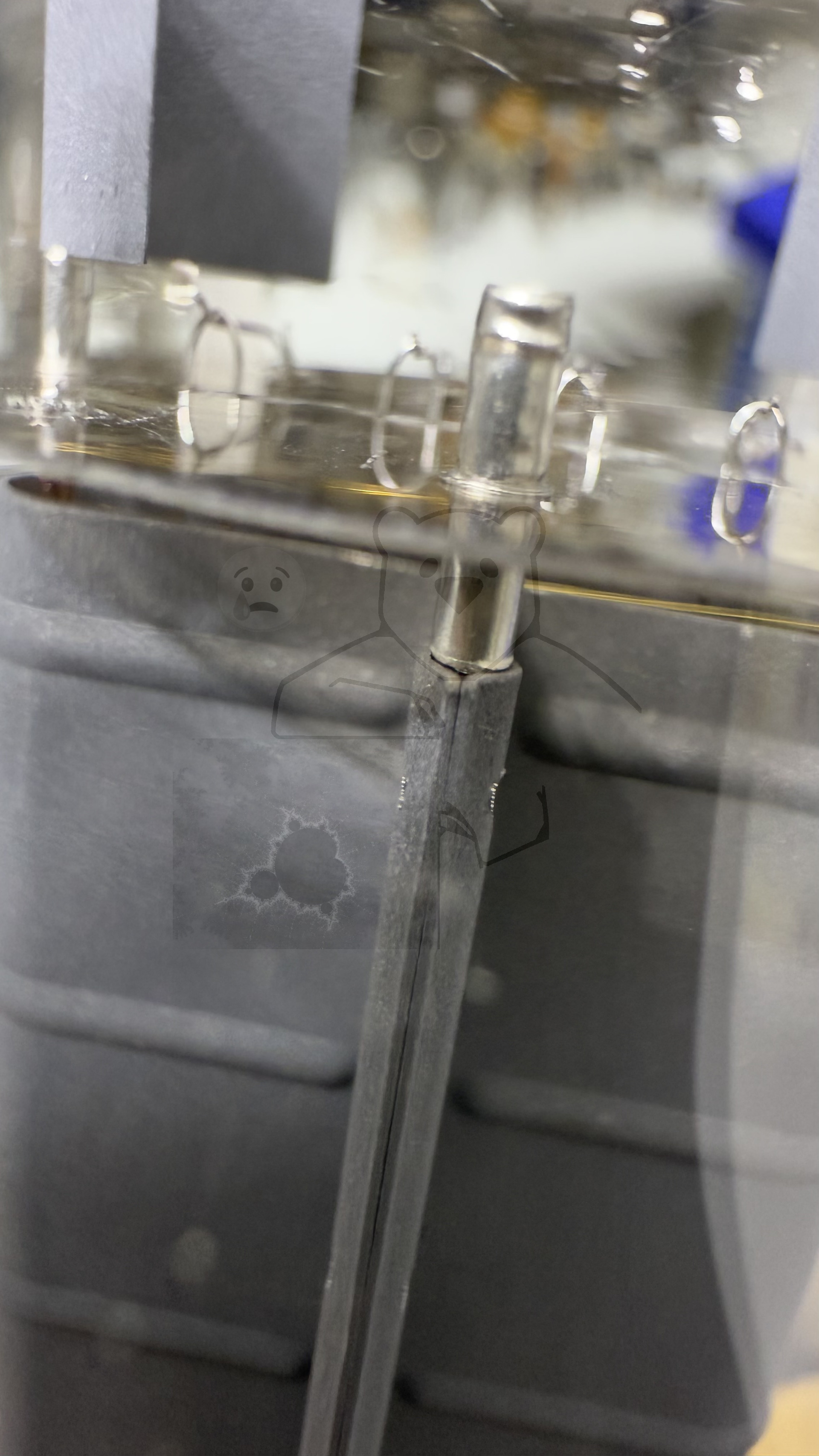

Röhre 300B #7239 Bild 11

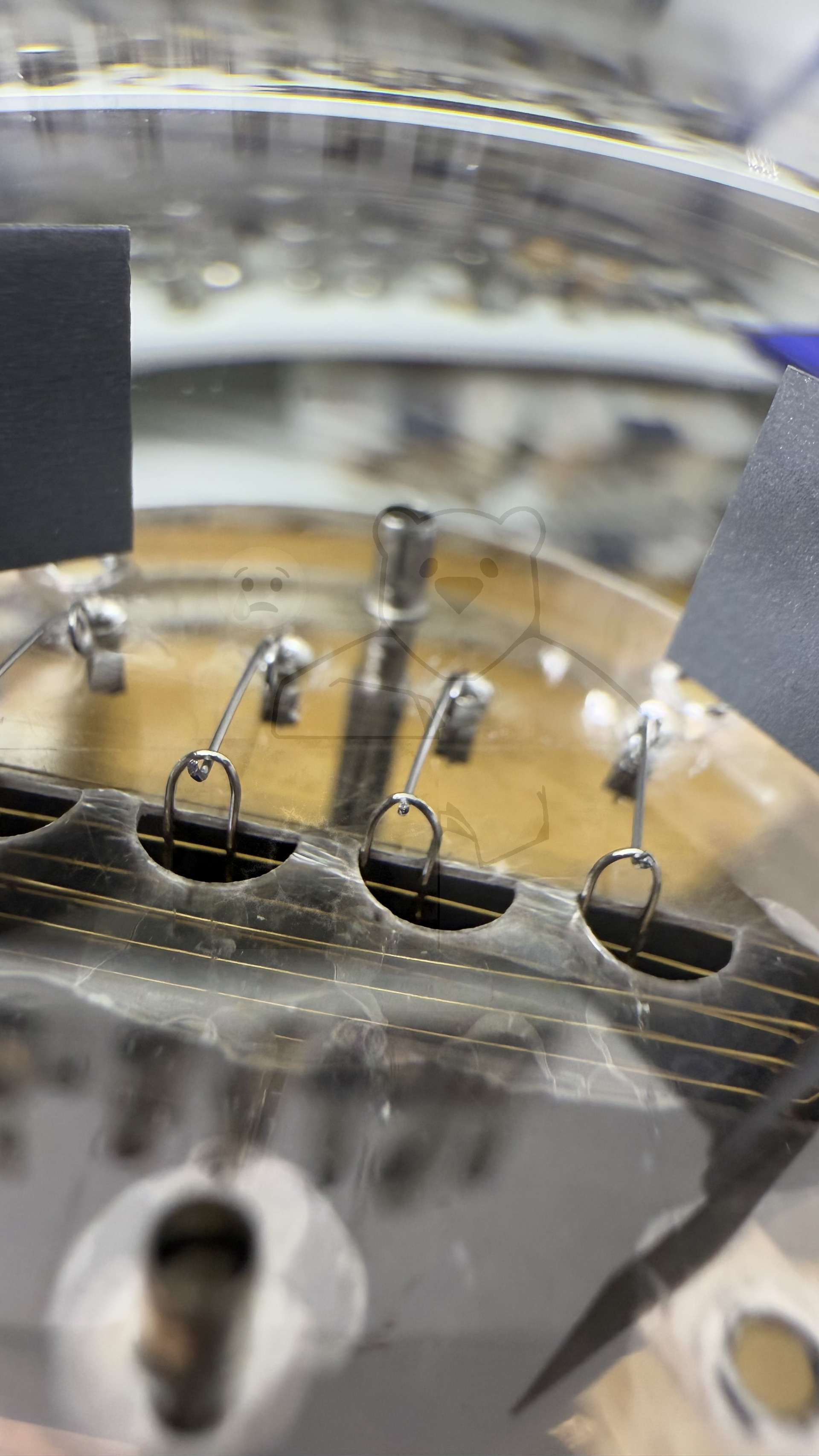

Röhre 300B #7239 Bild 12

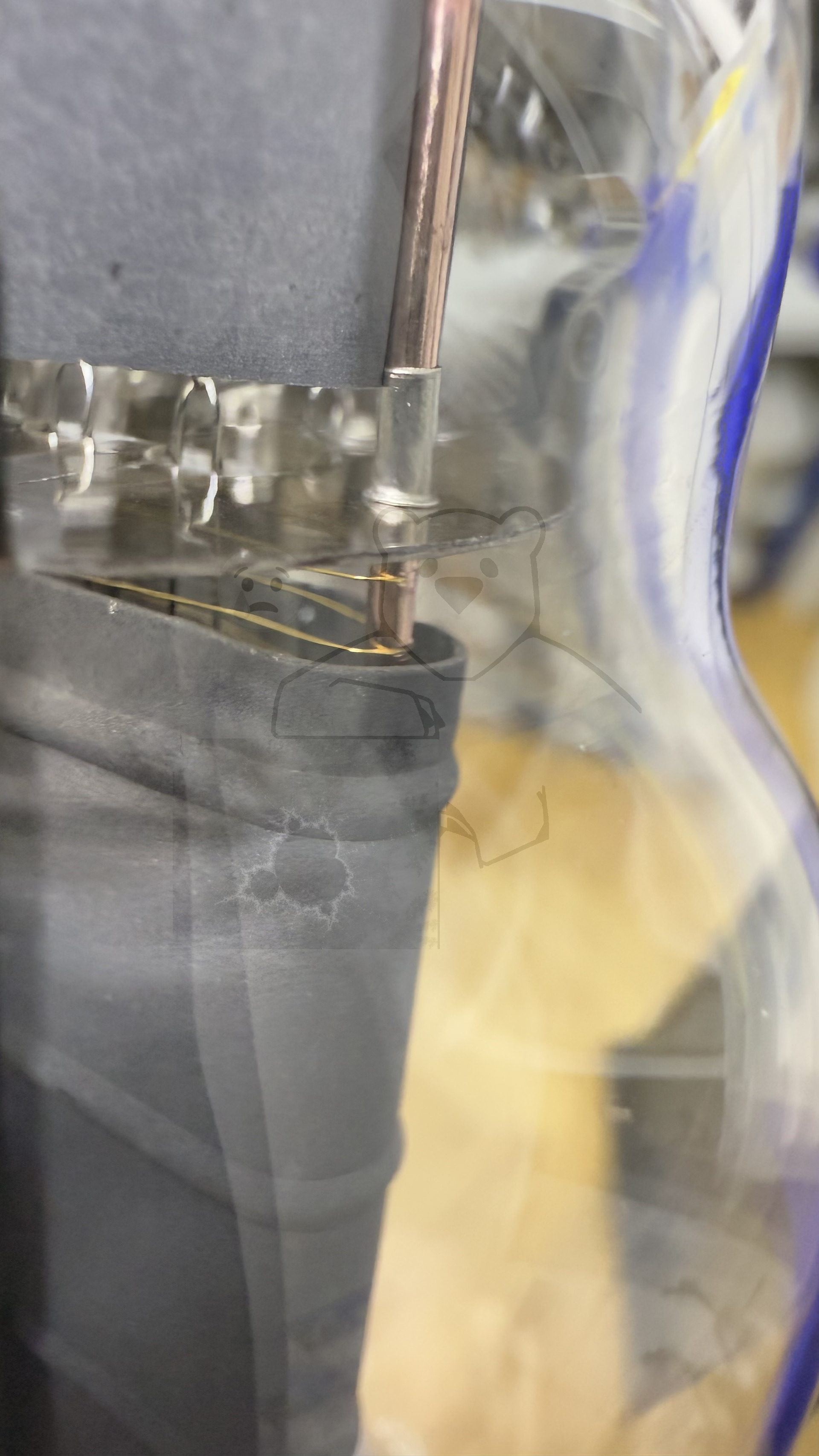

Röhre 300B #7239 Bild 13

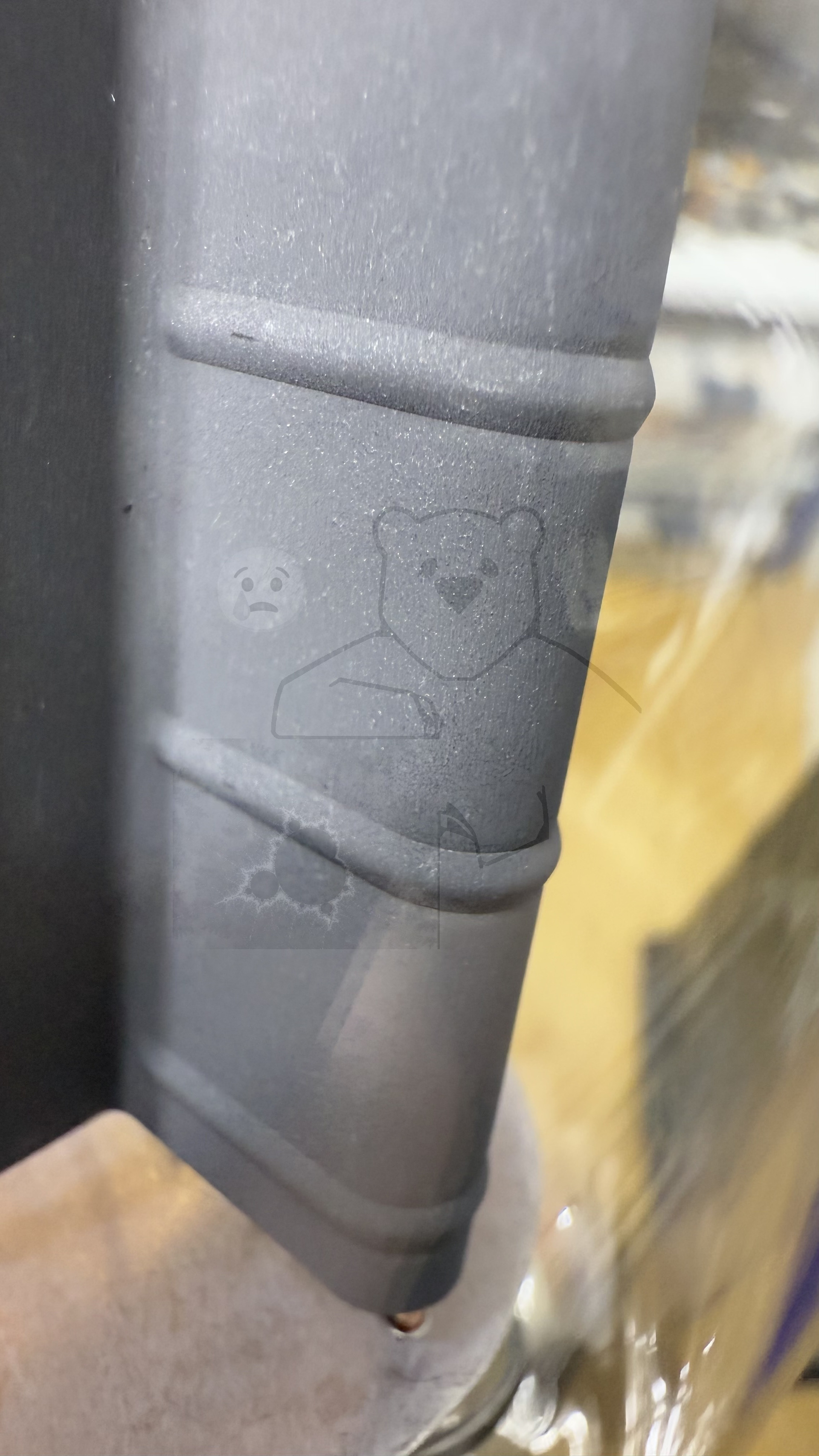

Röhre 300B #7239 Bild 14

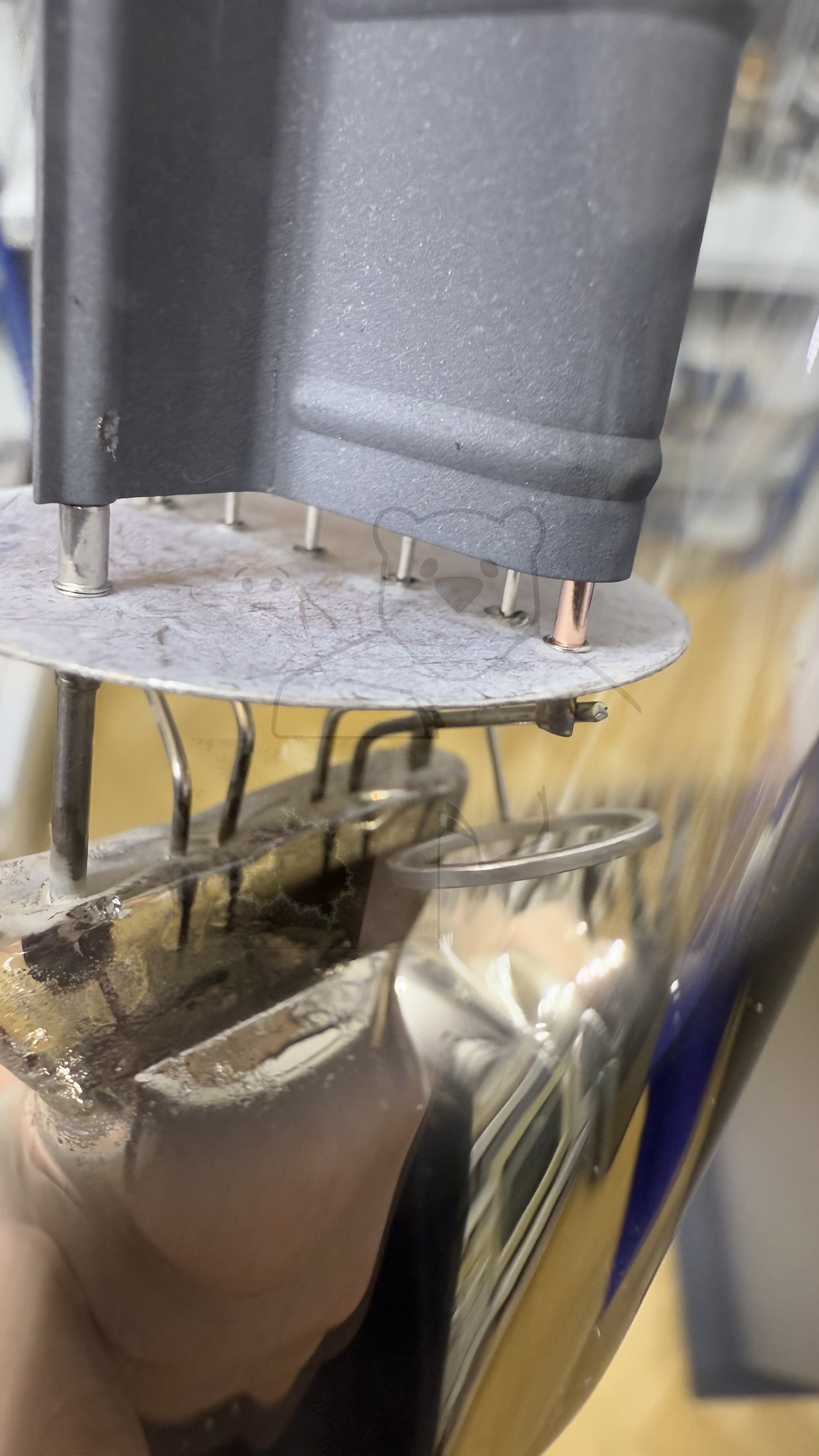

Röhre 300B #7239 Bild 15

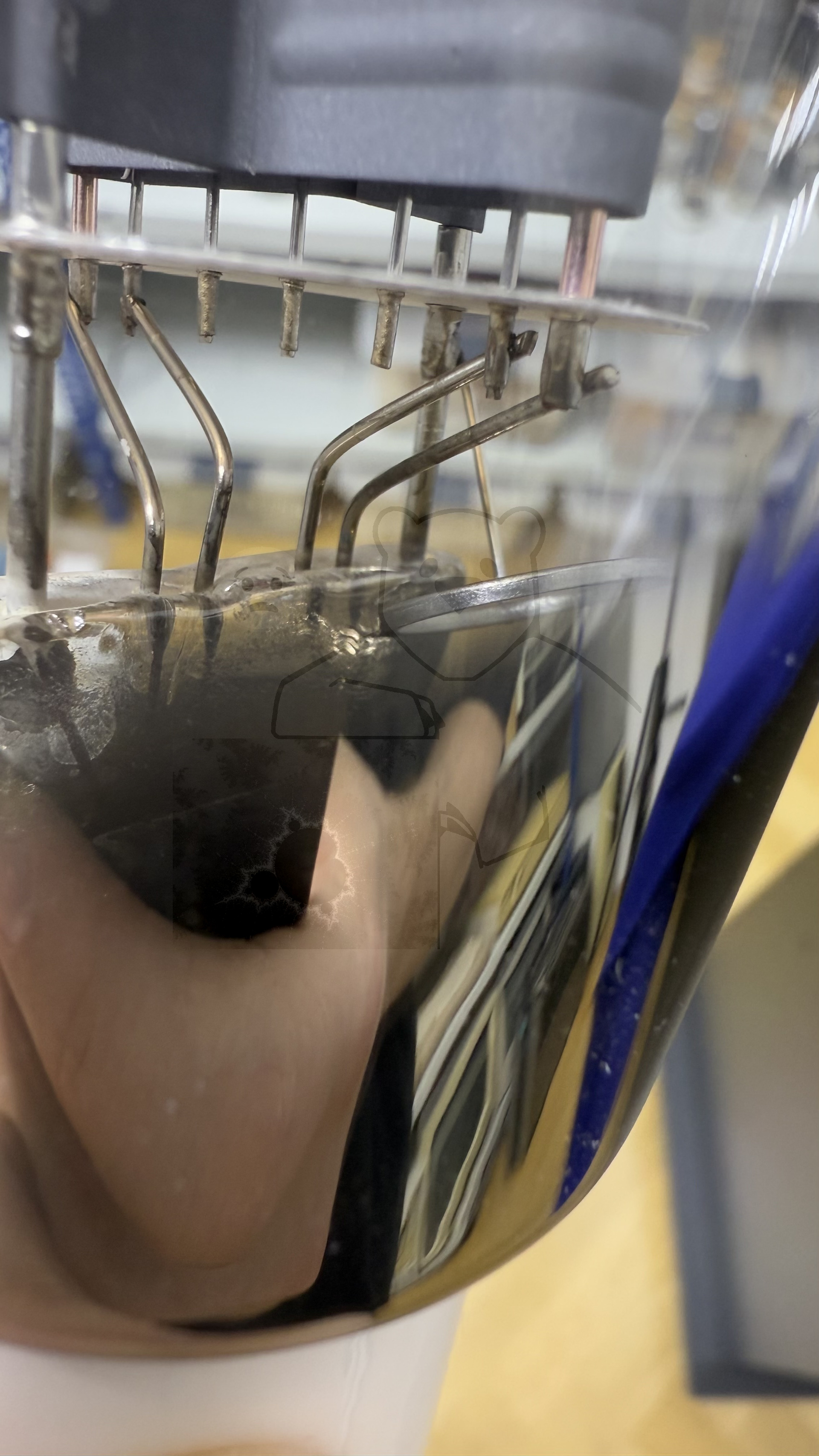

Röhre 300B #7239 Bild 16

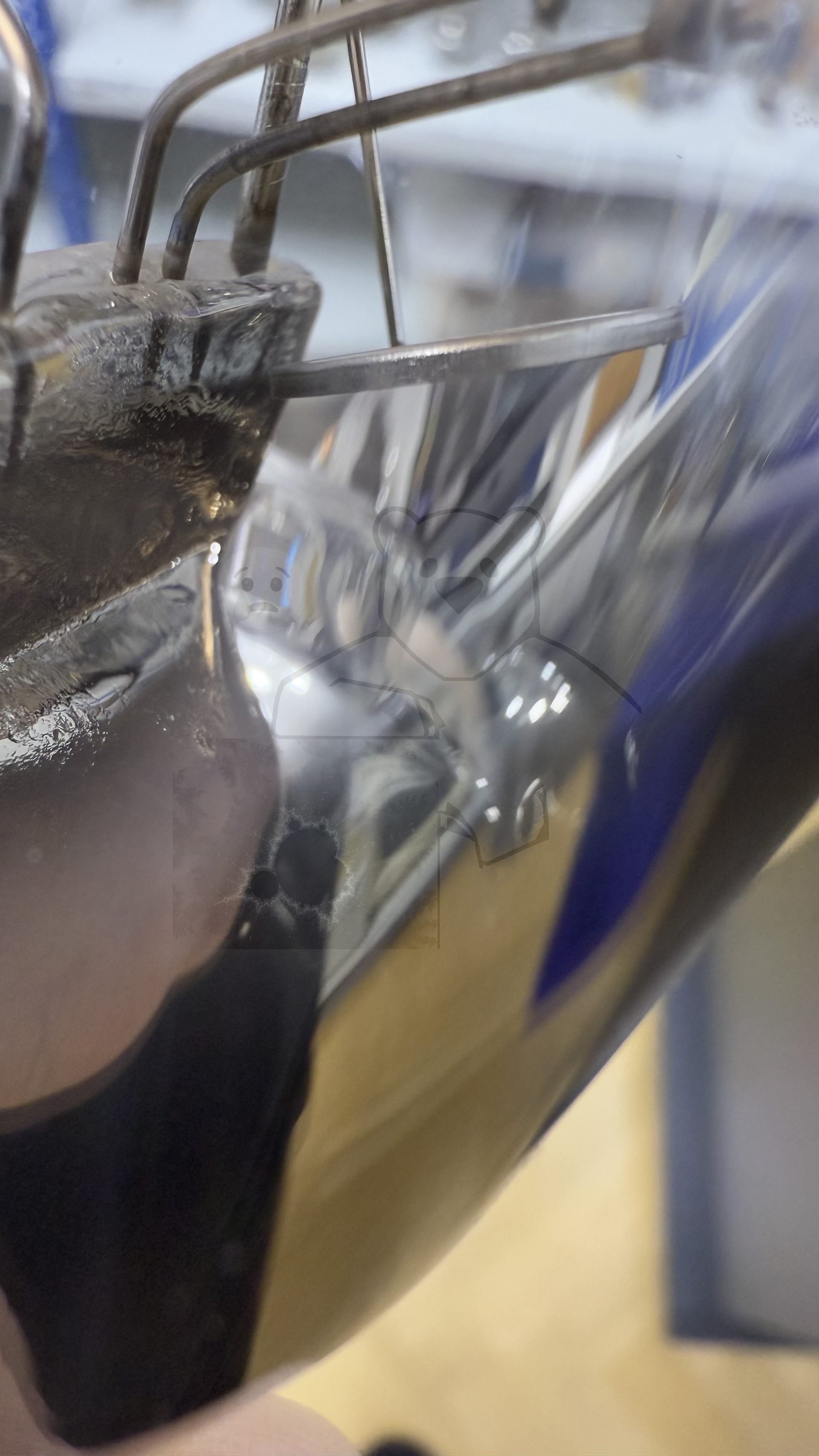

Röhre 300B #7239 Bild 17

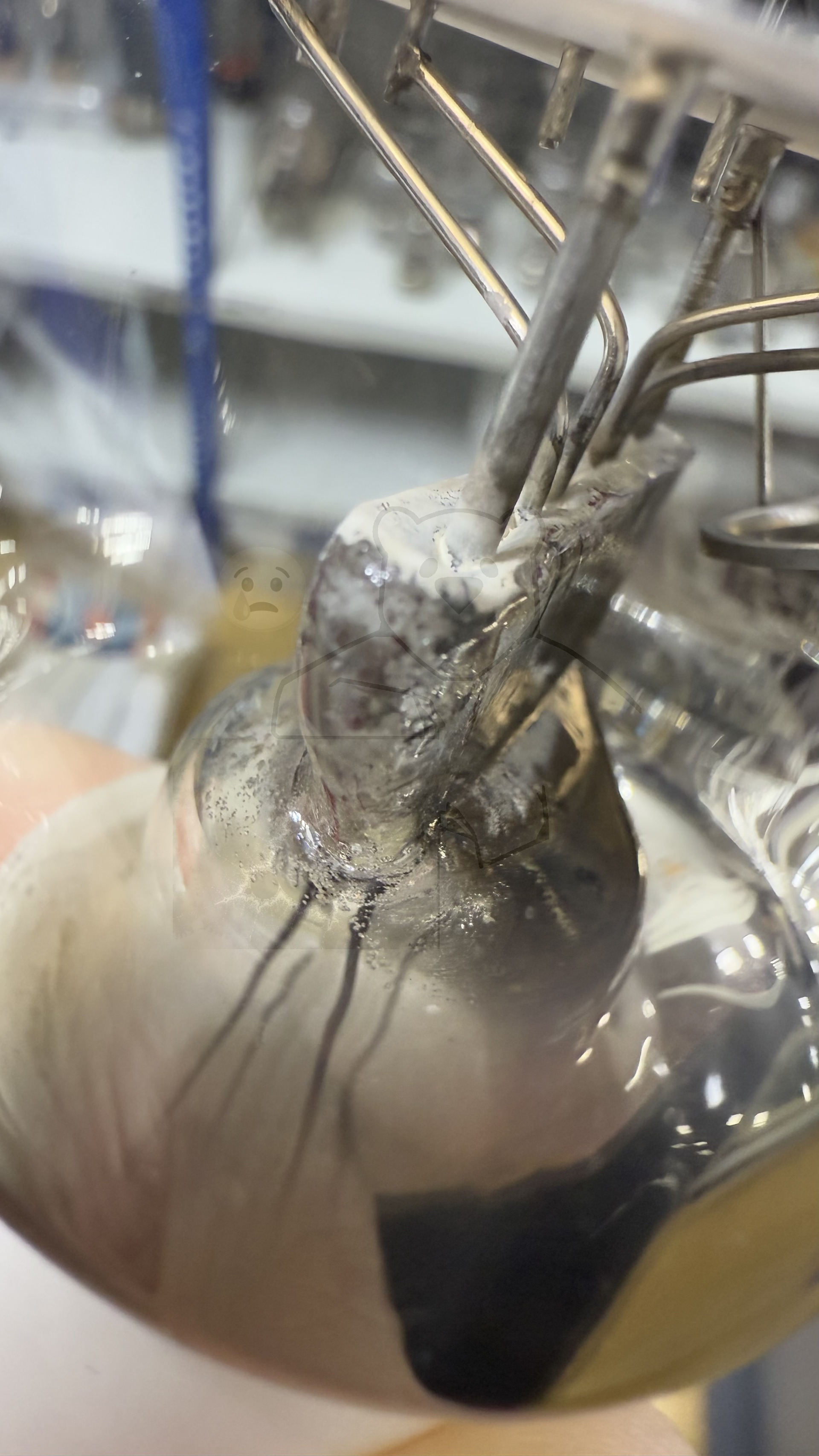

Röhre 300B #7239 Bild 18

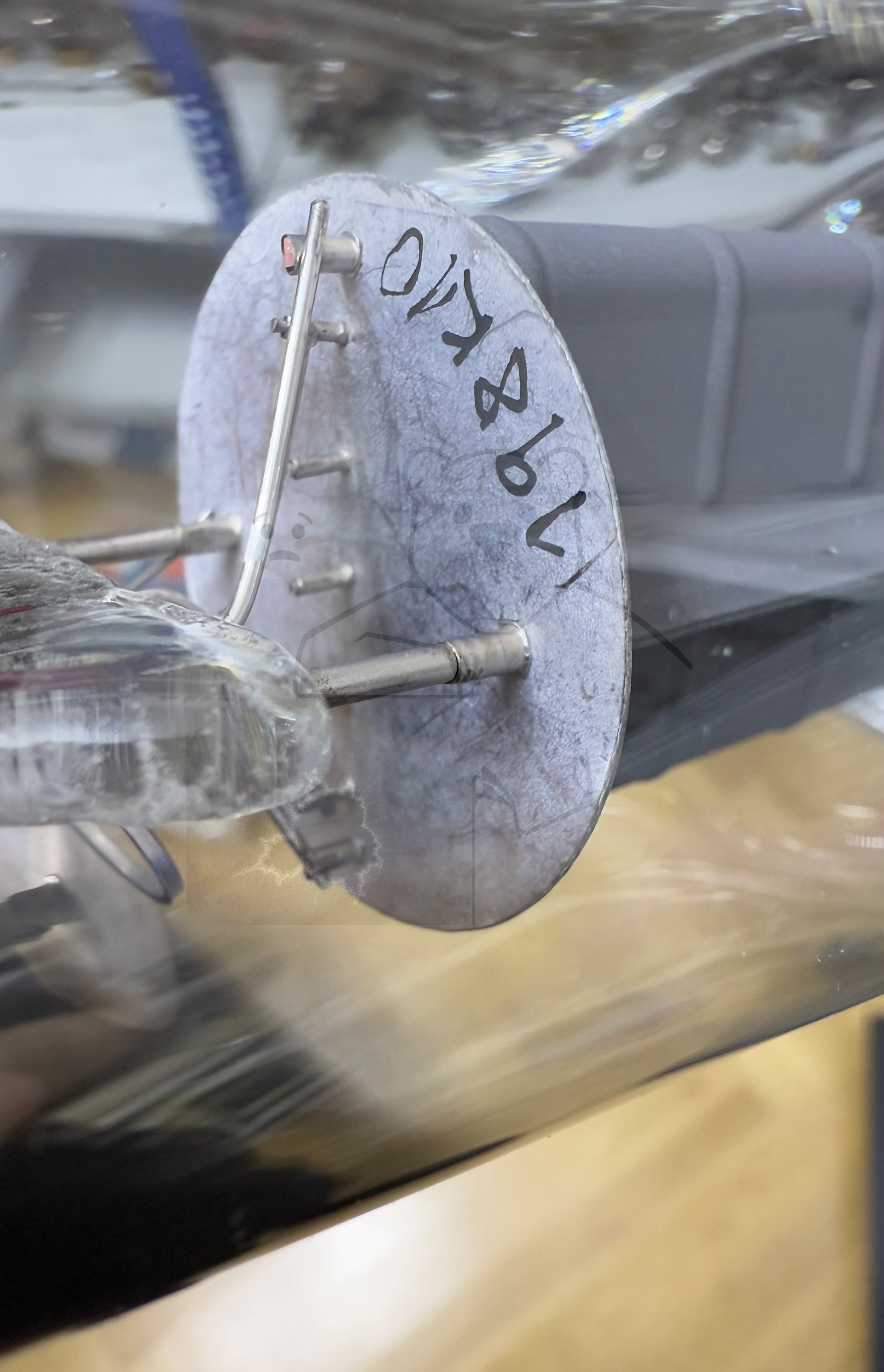

Röhre 300B #7239 Bild 19

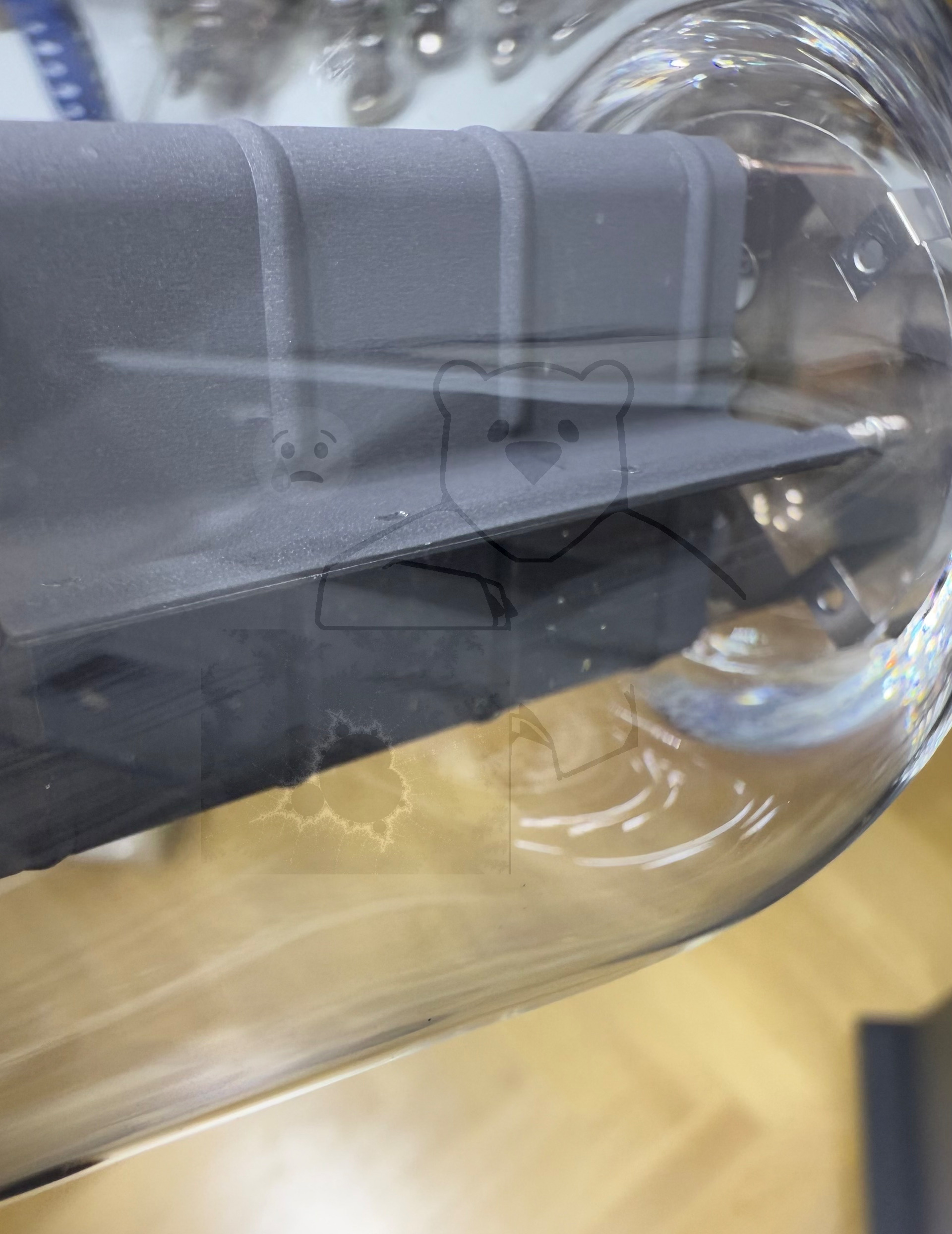

Röhre 300B #7239 Bild 20

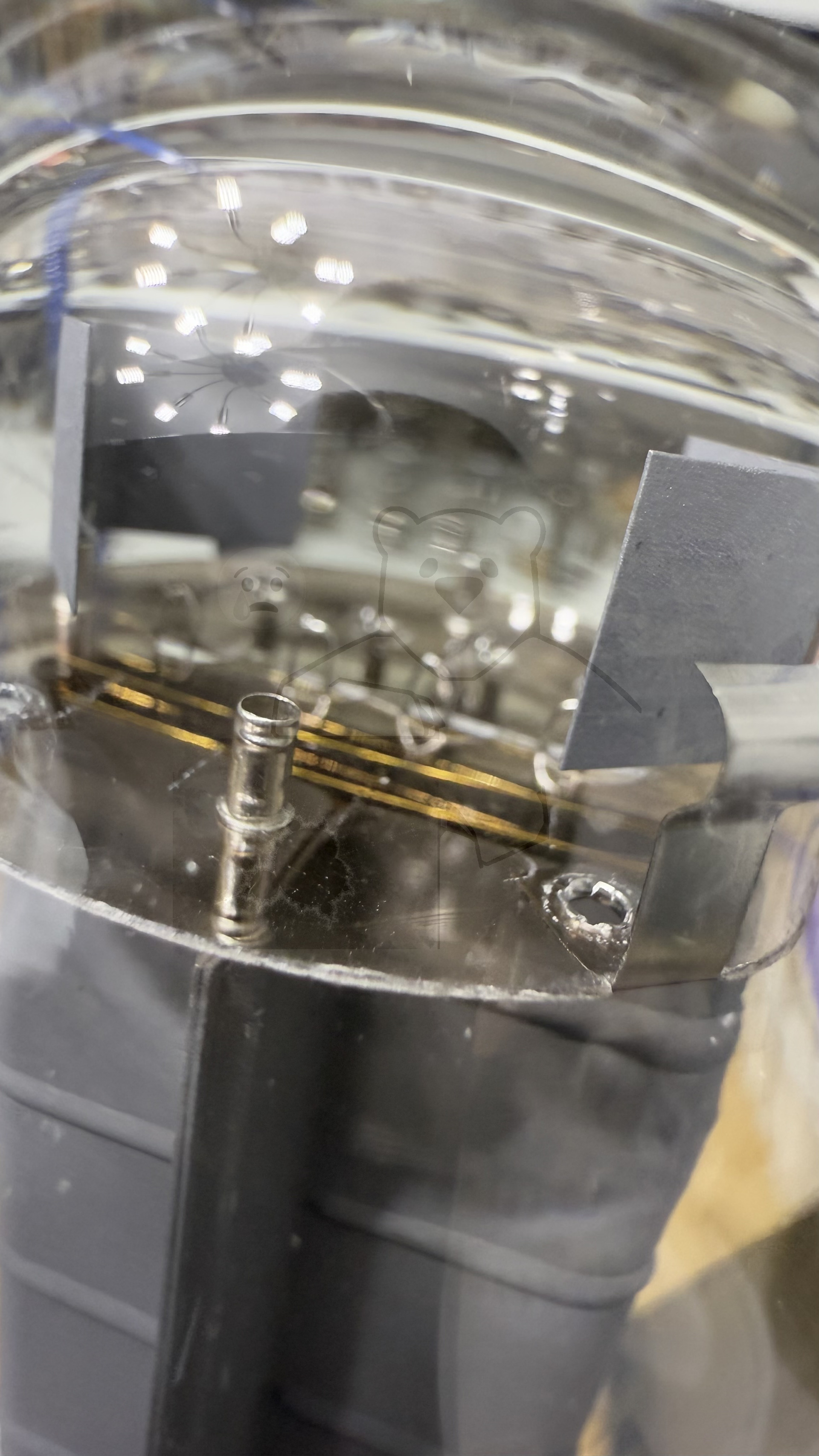

Röhre 300B #7239 Bild 21

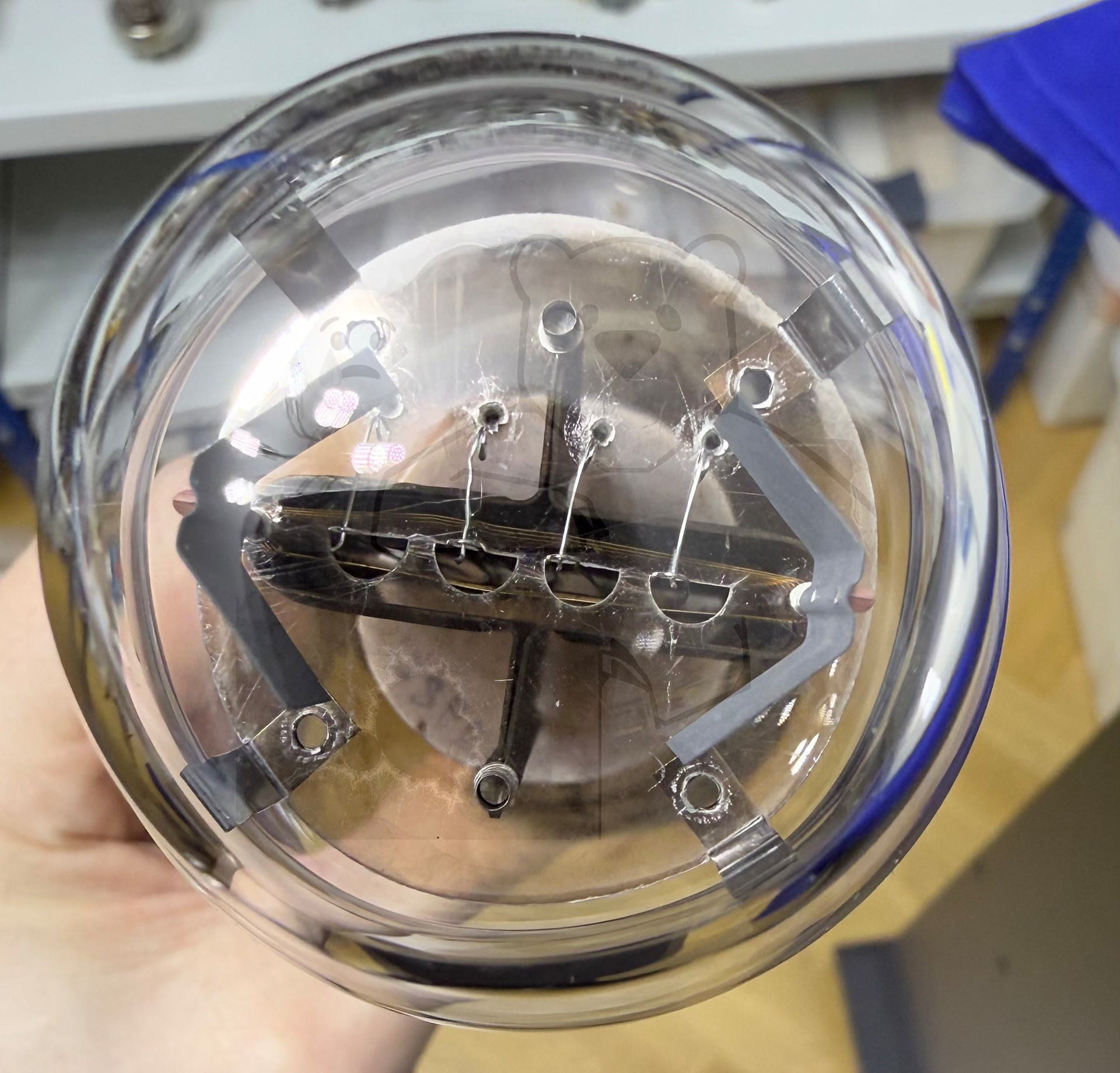

Röhre 300B #7239 Bild 22

Röhre 300B #7239 Bild 23

Röhre 300B #7239 Bild 24

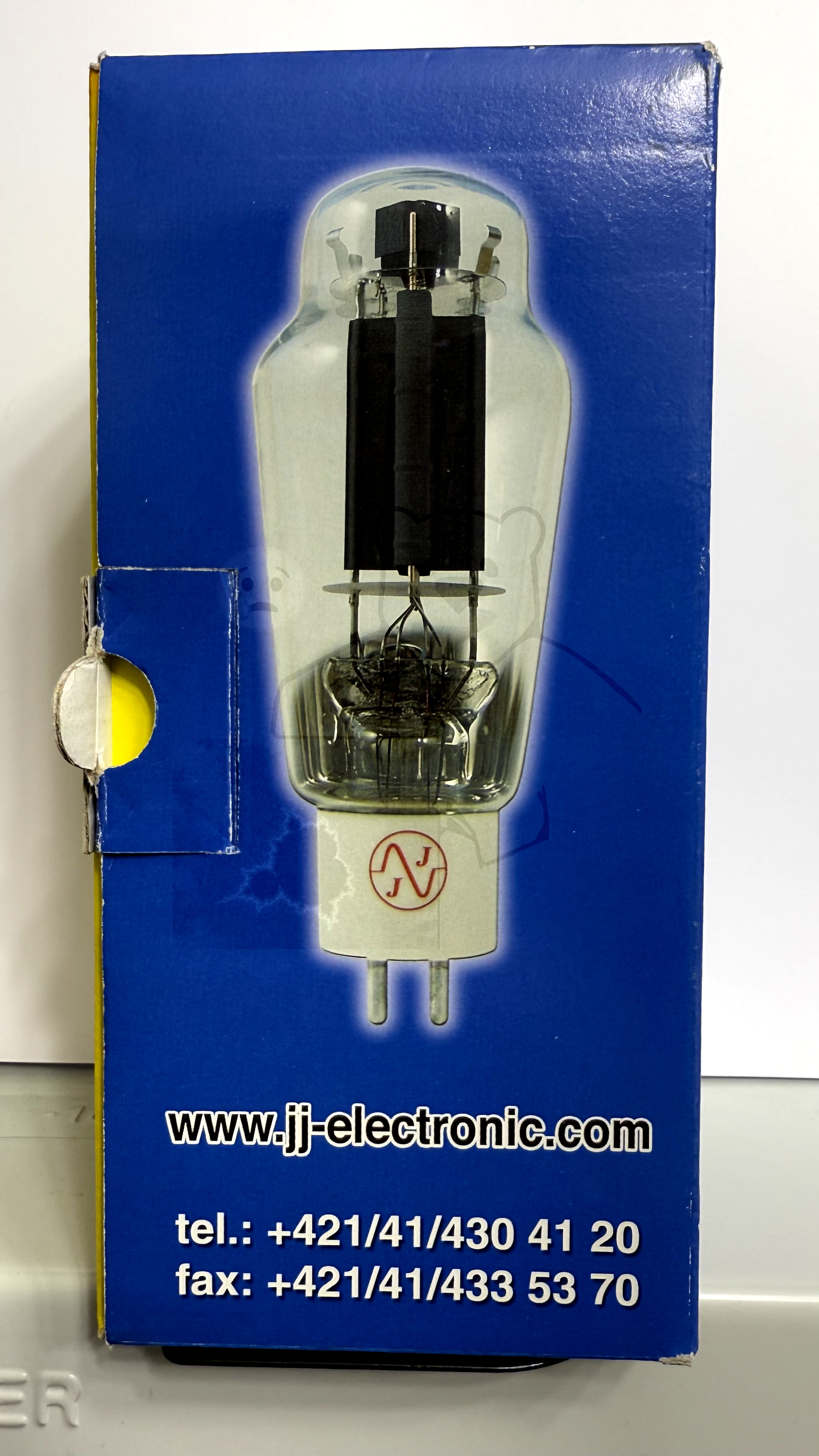

Röhre 300B #7239 Verpackung Bild 1

Röhre 300B #7239 Verpackung Bild 2

🔎 Alle Röhren vom Typ 300B in der Sammlung

→ 300B Inventar: 04806 Hersteller: → Electro Harmonix (Made in Russia)

→ 300B Inventar: 04807 Hersteller: → Electro Harmonix (Made in Russia)

→ 300B Inventar: 07238 Hersteller: → JJ Electronic

→ 300B Inventar: 07239 Hersteller: → JJ Electronic
