đ Beschreibung der Röhre: RGN2004 Inventarnummer: 04682
| Name | â RGN2004 |
| Vergleichsname | â 1561 â 4G200 â G2004 G4200 PV200/600 PV4300 |
| Hersteller | â Telefunken |
| Heizspannung (Volt) | 4 |
| Heizstrom (AmpĂšre) | 2 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: Europa, 4pol. â Liste aller Röhren mit: Europa, 4pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | 115 |
| Ătz- Produktionscode | cm g |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | Wehrmacht Eigentum, Reichsadler, 32 41, WaA617 - Nur noch schwach zu lesen Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft. |
| Letzte Ănderung | |
| Lager | S37a |
đ Beschreibung der Systeme fĂŒr die Röhre: RGN2004
| System 1 | |
| Kathode | 1 |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2 |
| Anode 2 | 4 |
| Leuchtschirm | |
| Heizung | 1, 3 |
| Abschirmung | |
| Funktion | â Gleichrichter, Zweiweg, Hochvakuum |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

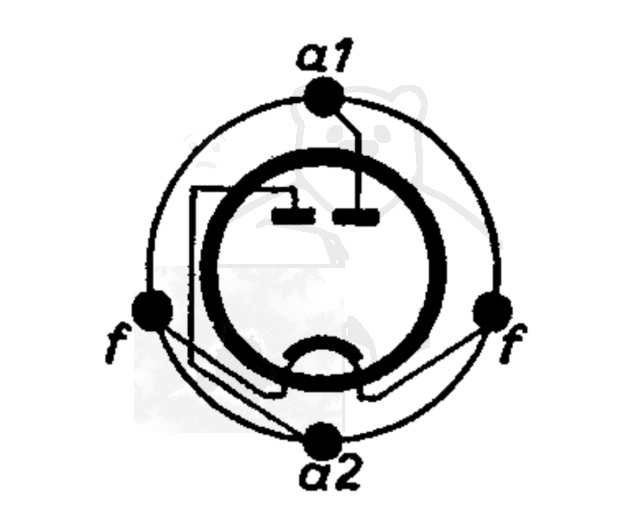

đ Sockelschaltung der RGN2004
Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt
đ DatenblĂ€tter zur Röhre: RGN2004
Datenblatt RGN2004 Telefunken.pdf (139 kB)
Pruefkarte RGN2004 - Neuberger RPM370 Roehrenmessgeraet.pdf (206 kB)
Pruefkarte RGN2004 RGN2505 G2004 G5204 G4200 G4250 PV4200 PV4201 1561 1815 - Funke W19 Roehrenpruefer.pdf (161 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
