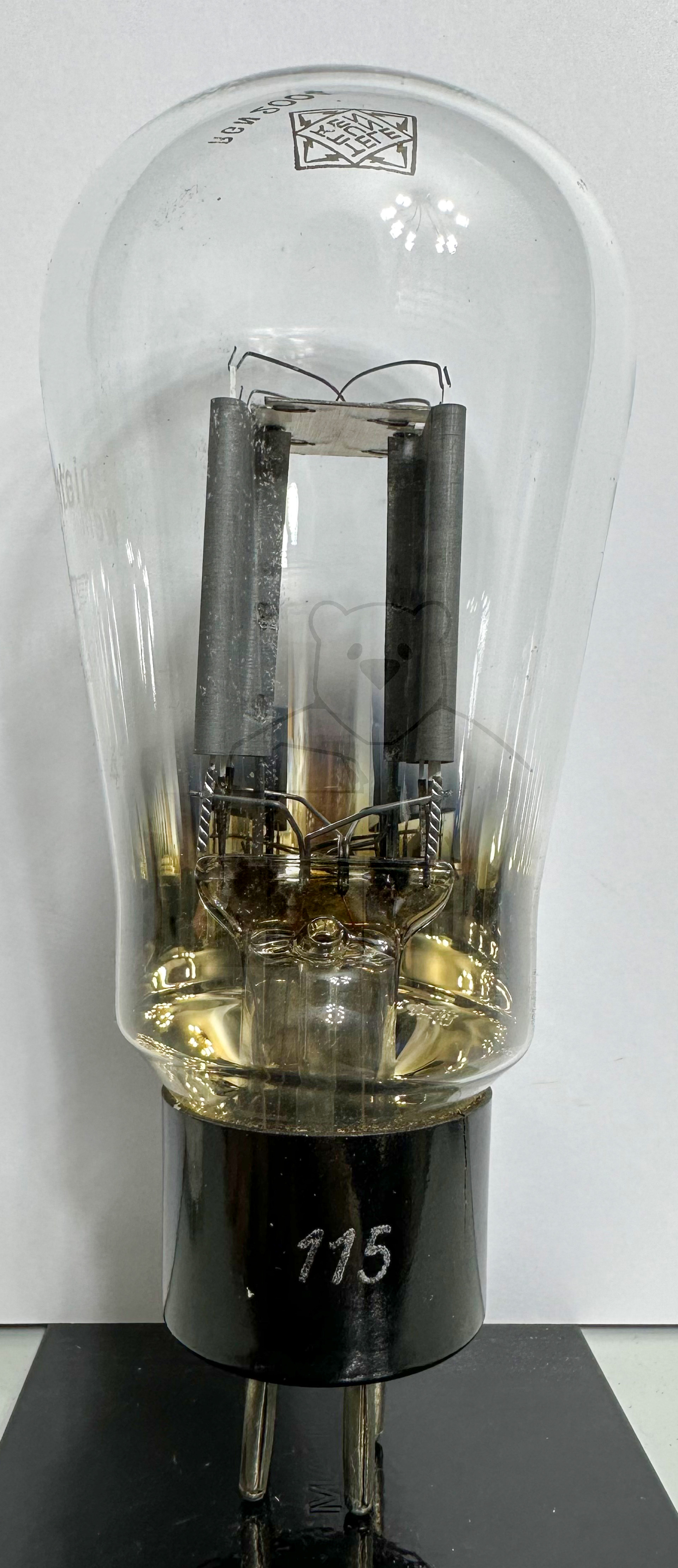

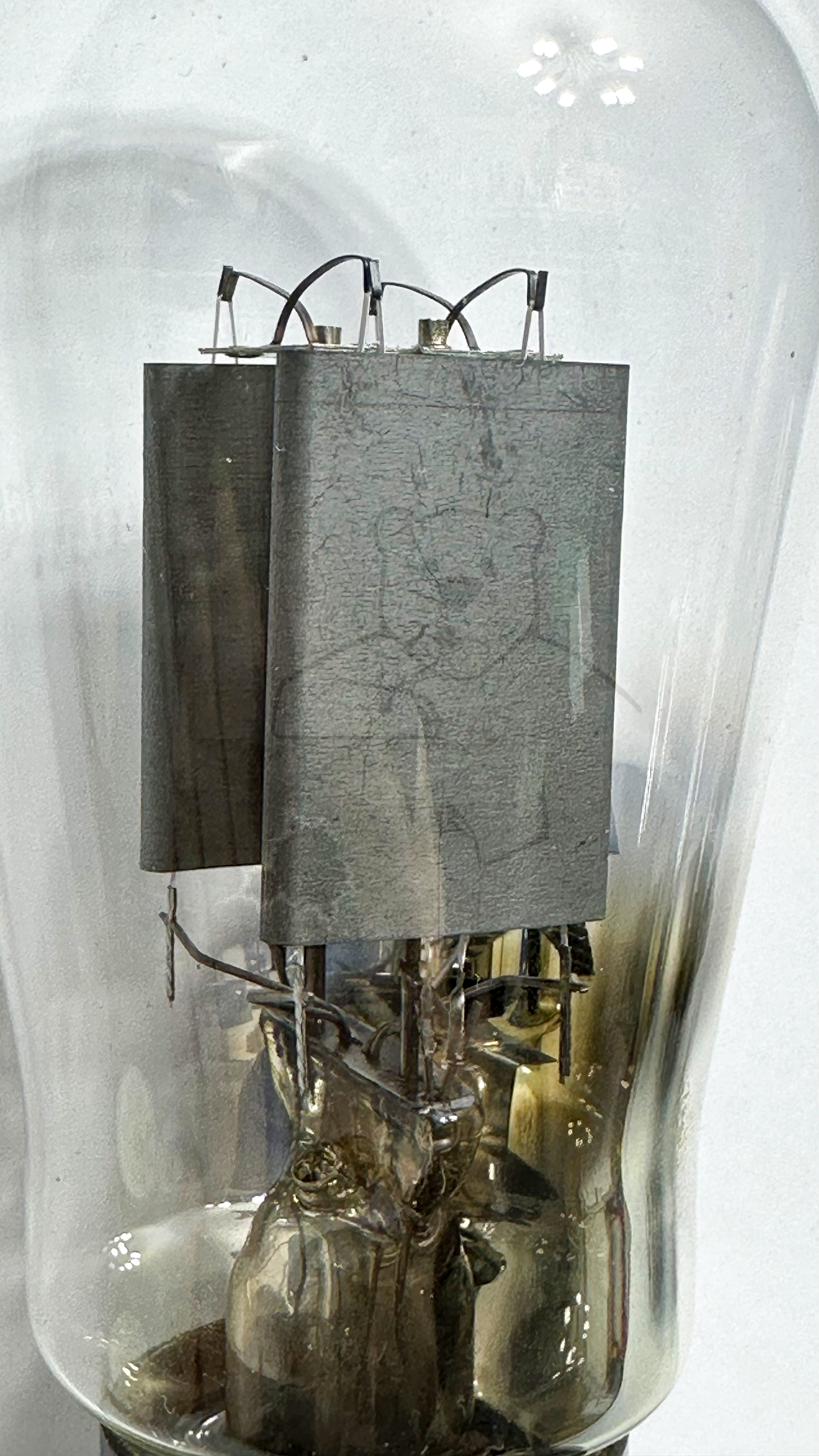

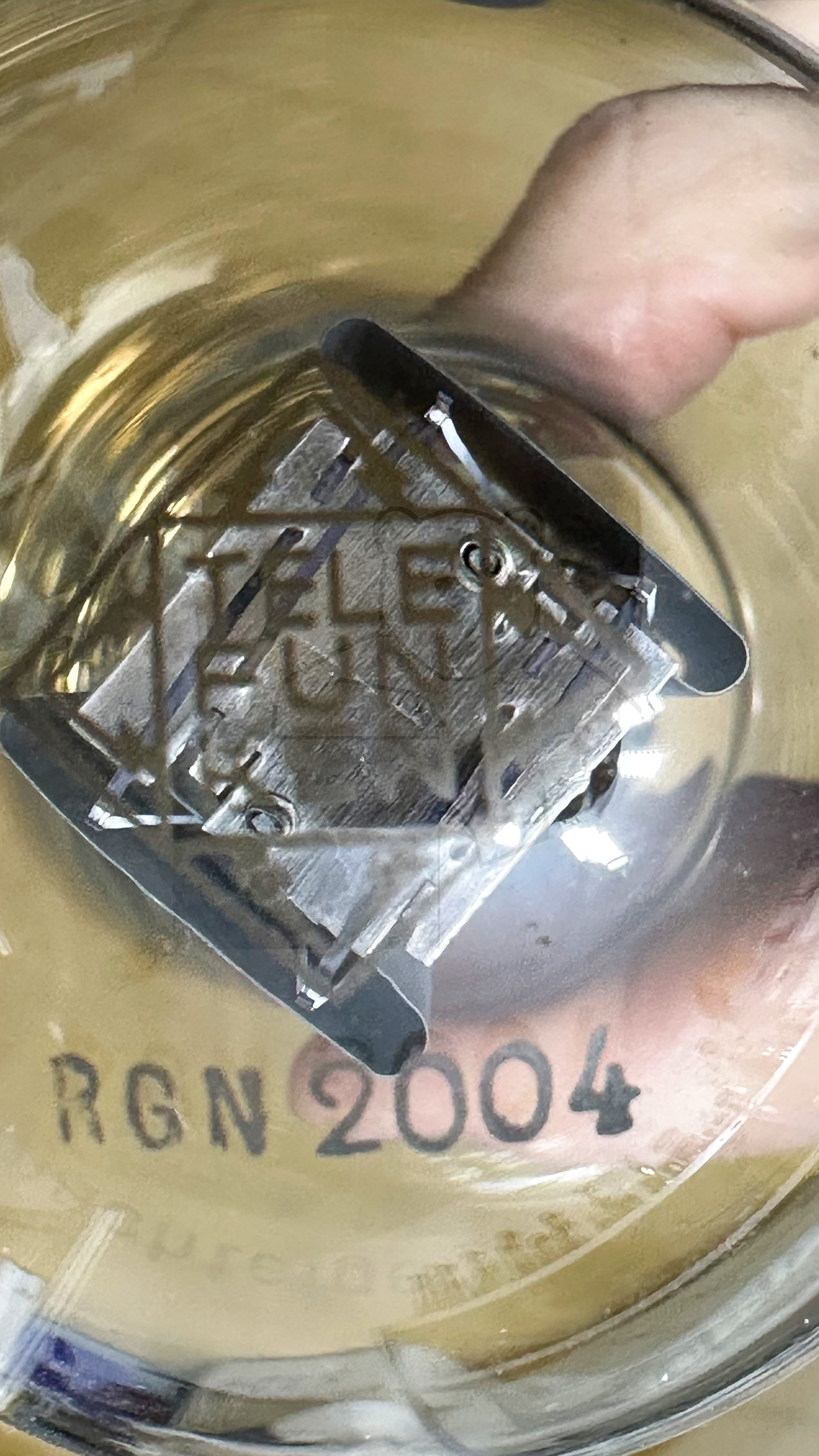

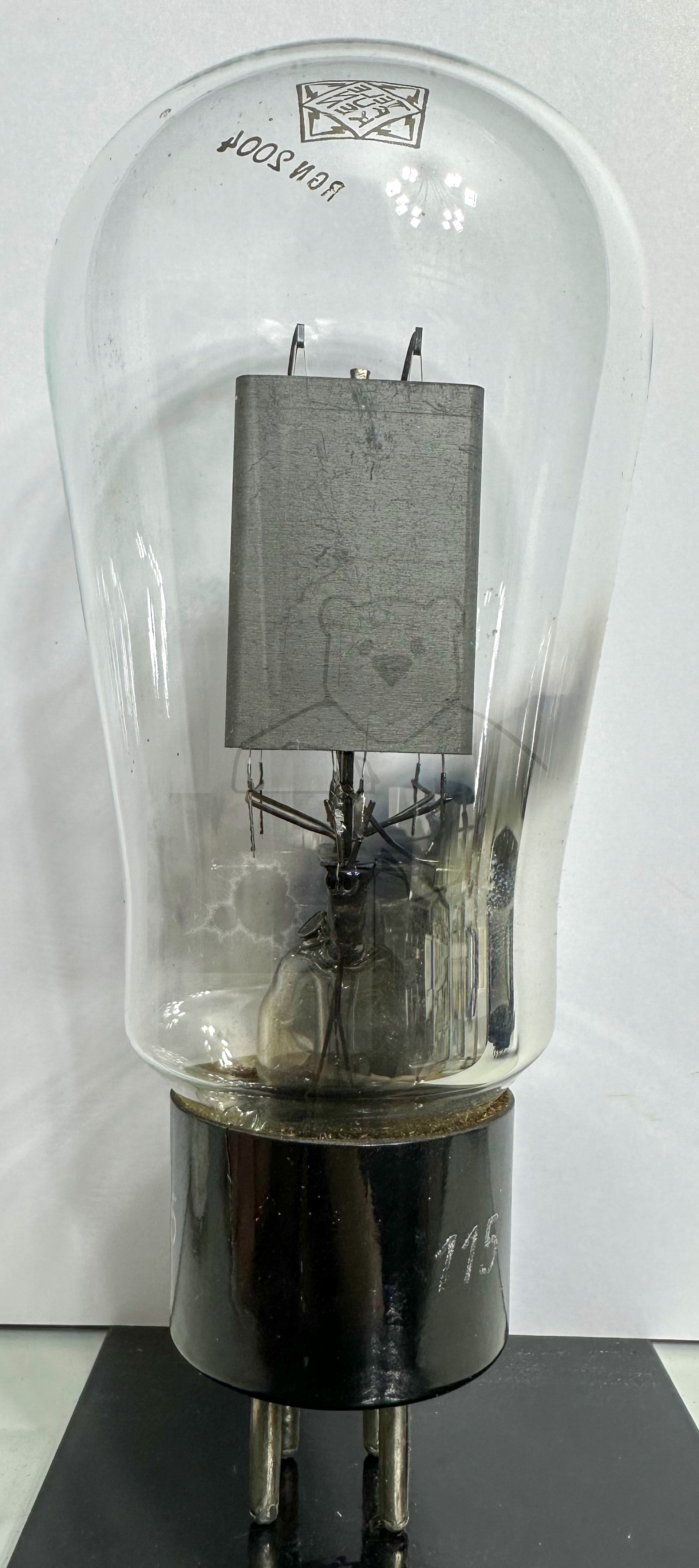

Daten und Bilder der Röhre: RGN2004

🔎 Beschreibung der Röhre: RGN2004

Name	RGN2004
Vergleichsname	→ 1561 → 4G200 → G2004 G4200 PV200/600 PV4300
Heizspannung (Volt)	4
Heizstrom (Ampère)	2
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol.
Zusätzliche Informationen
Letzte Änderung	11.06.2018 17:09:16

🔎 Beschreibung der Systeme für die Röhre: RGN2004

	System 1
Kathode	1
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2	4
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Gleichrichter, Zweiweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

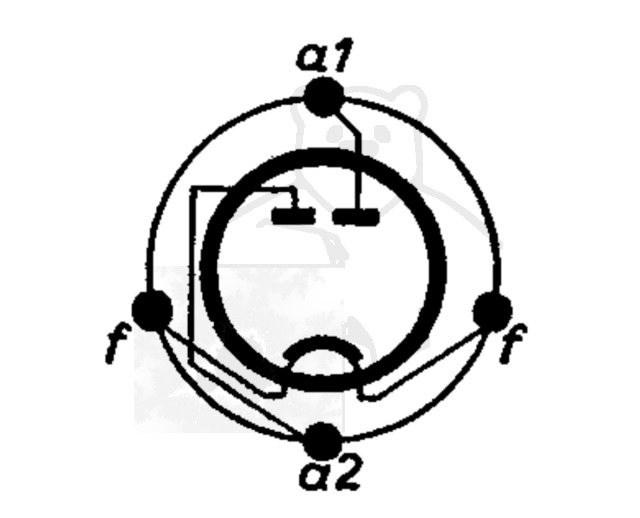

🔎 Sockelschaltung der RGN2004

Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt

🔎 Datenblätter zur Röhre: RGN2004
Datenblatt RGN2004 Telefunken.pdf (139 kB)
Pruefkarte RGN2004 - Neuberger RPM370 Roehrenmessgeraet.pdf (206 kB)
Pruefkarte RGN2004 RGN2505 G2004 G5204 G4200 G4250 PV4200 PV4201 1561 1815 - Funke W19 Roehrenpruefer.pdf (161 kB)
