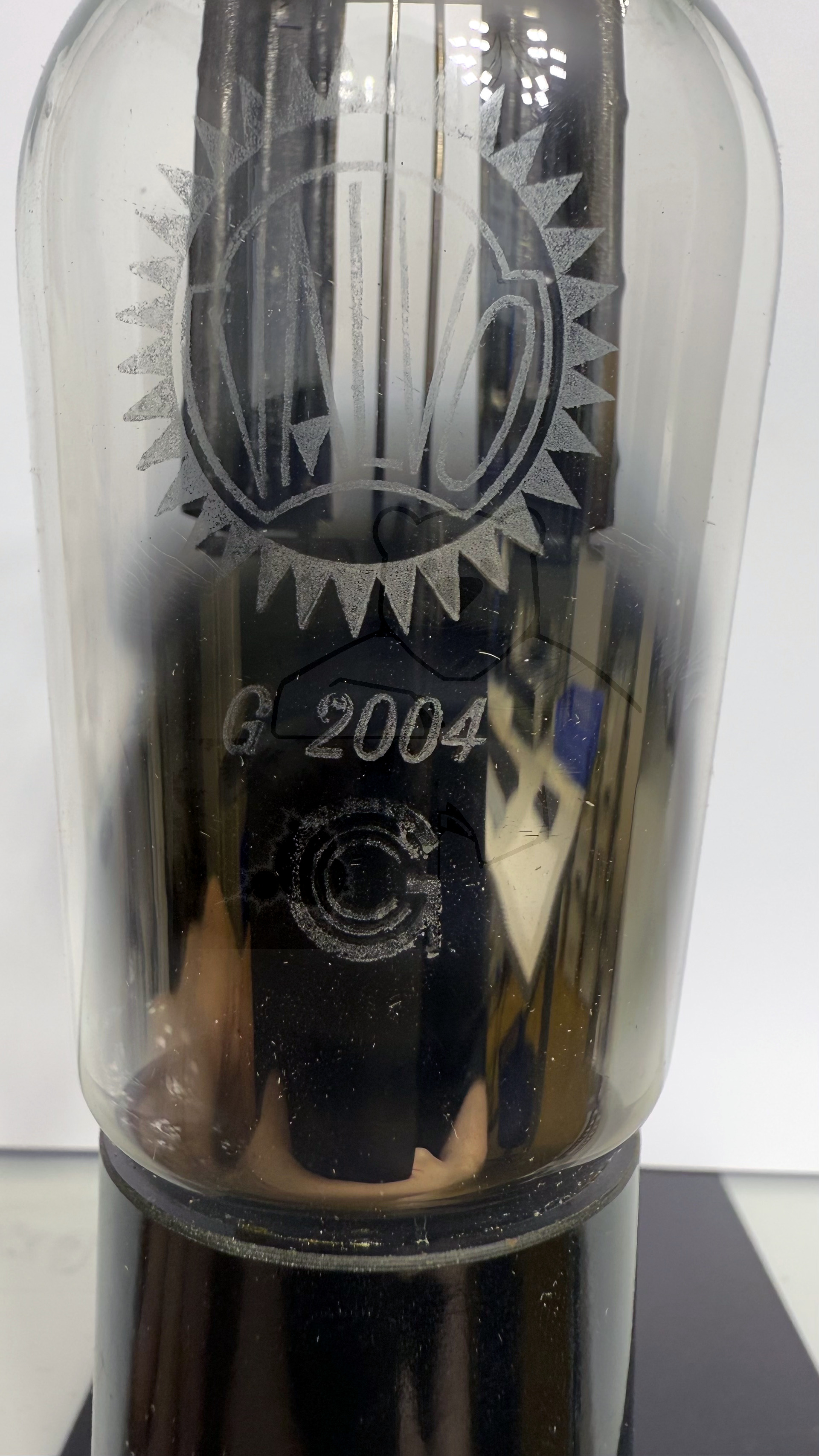

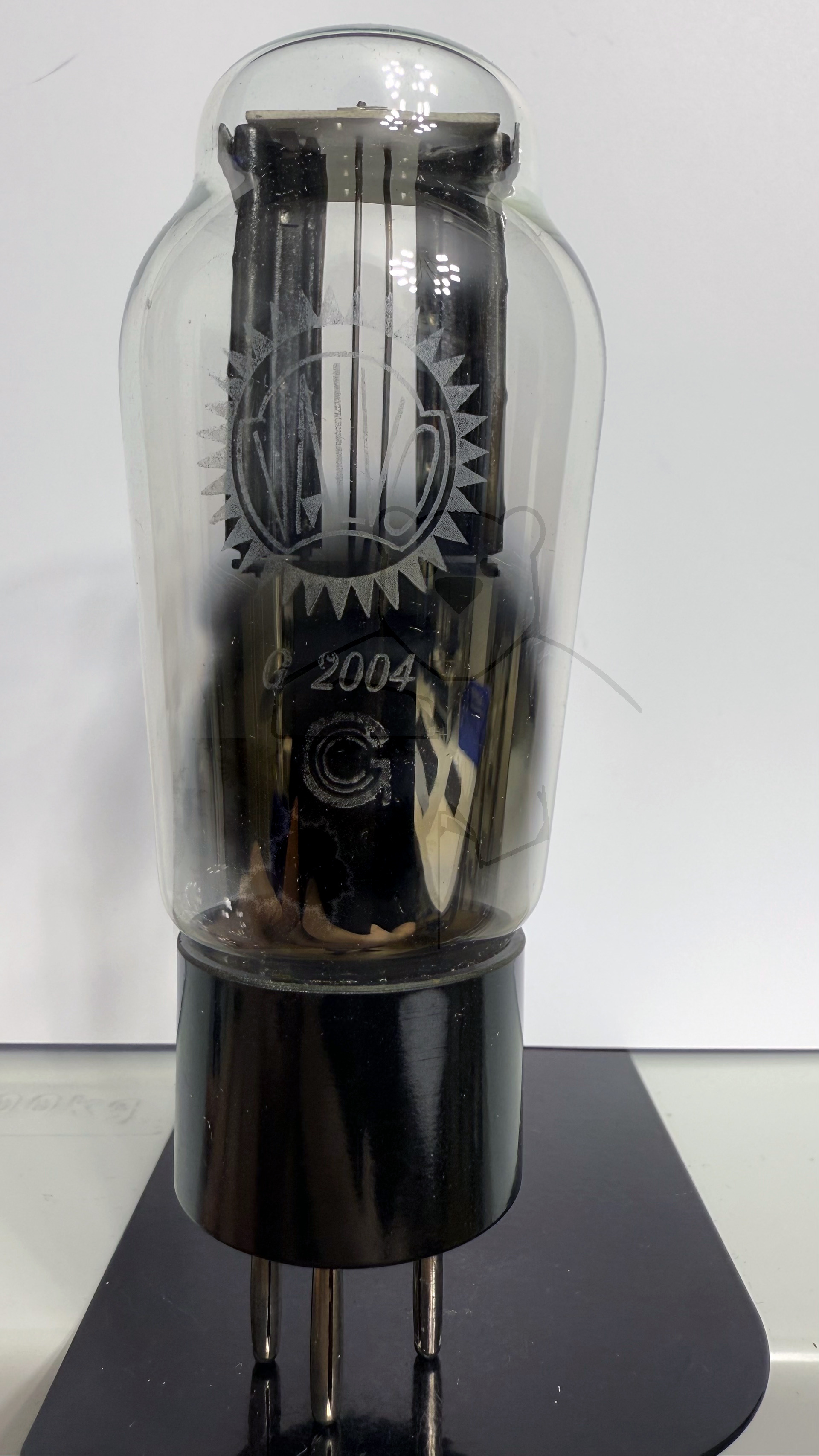

Daten und Bilder der Röhre: G2004

🔎 Beschreibung der Röhre: G2004

Name	G2004

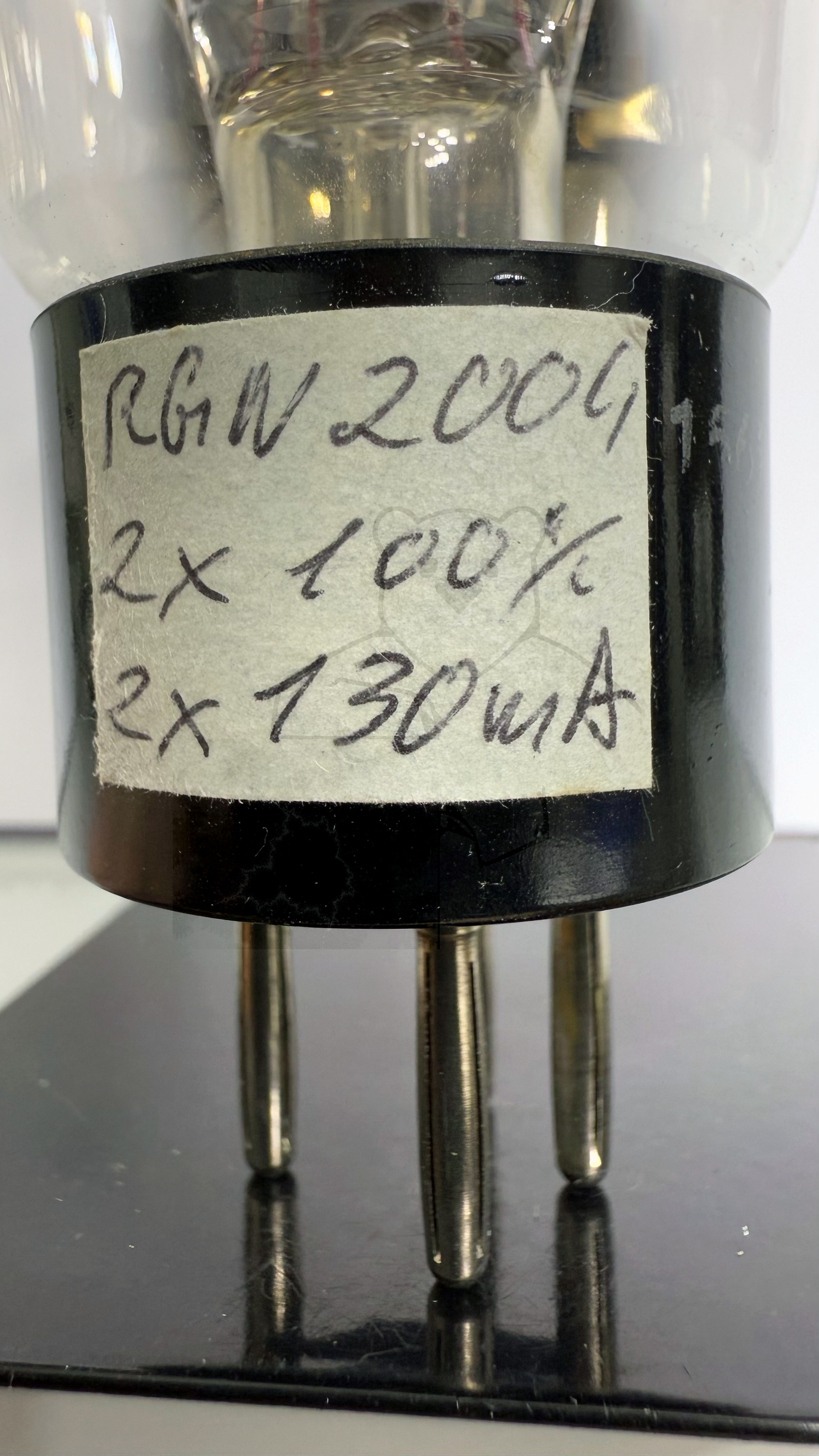

Vergleichsname	→ 1561 → 4G200 G4200 PV200/600 PV4300 → RGN2004
Heizspannung (Volt)	4
Heizstrom (Ampère)	2
Art der Heizung	Direkt

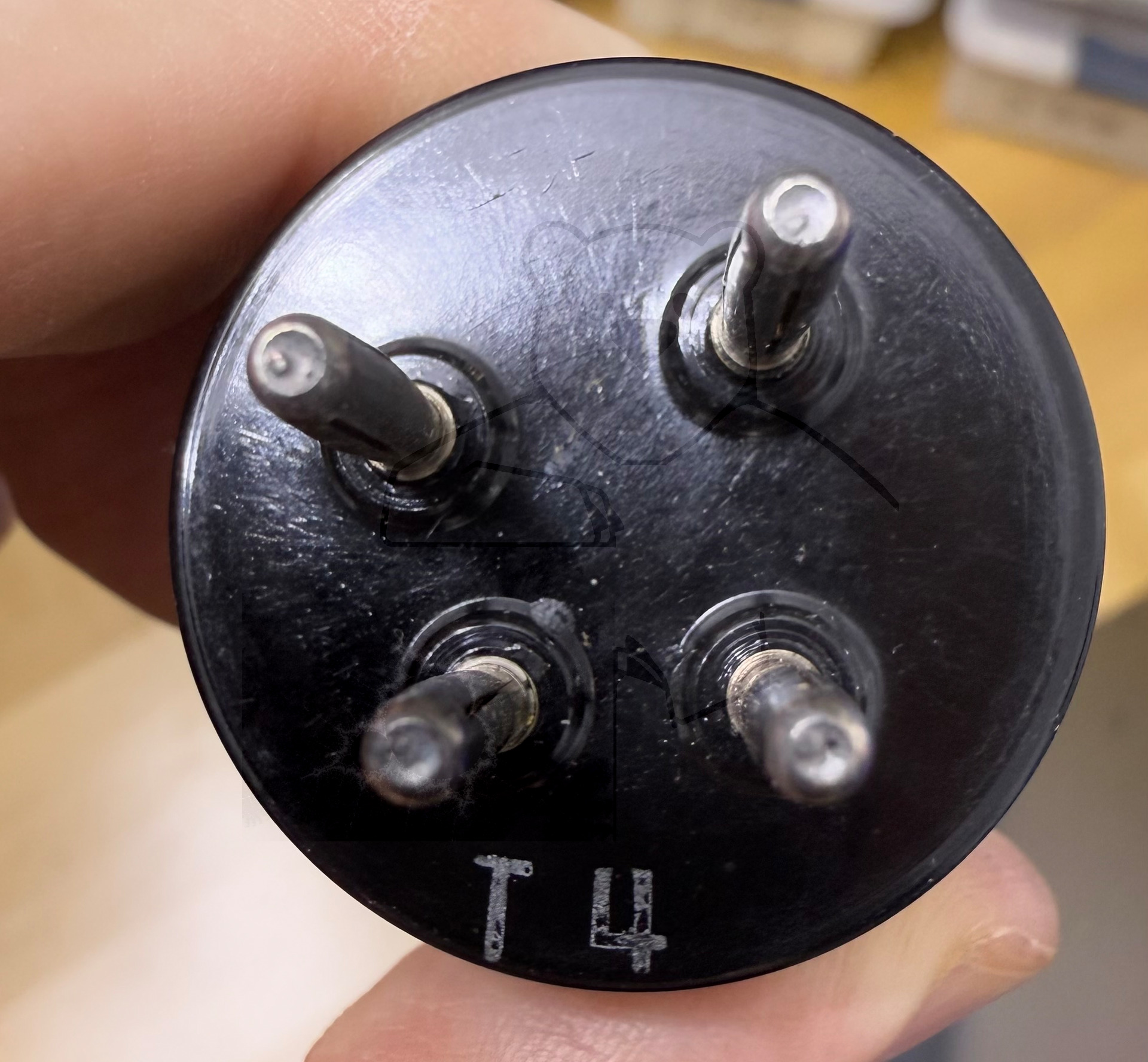

Röhren mit Sockel	→ Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol.
Zusätzliche Informationen
Letzte Änderung	11.06.2018 00:18:14

🔎 Beschreibung der Systeme für die Röhre: G2004

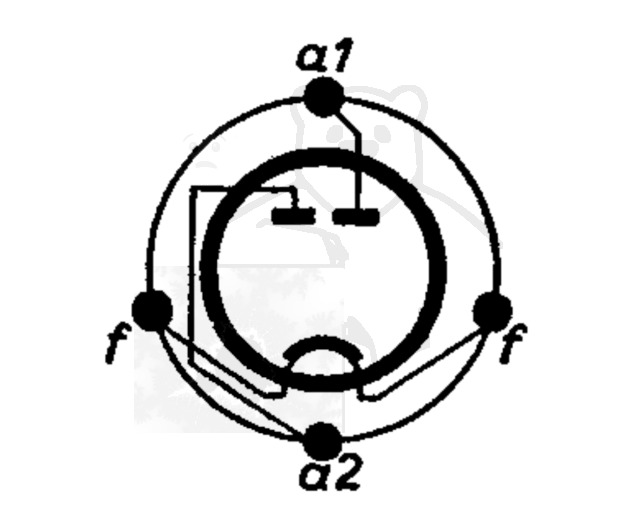

	System 1
Kathode	1
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2	4
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Gleichrichter, Zweiweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
