đ Beschreibung der Röhre: RV275 Inventarnummer: 04638
| Name | â RV275 |
| Vergleichsname | |
| Hersteller | â Telefunken |
| Heizspannung (Volt) | 8 |
| Heizstrom (AmpĂšre) | 0,7 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Europa, 5pol. â Liste aller Röhren mit: Europa, 5pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | 102358/0543/2 |
| Verpackung | |
| Getestet | |
| Hoheitszeichen | Wehrmacht, 22 43, BAL 716 Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft. |
| Letzte Ănderung | |
| Lager | L9a |
đ Beschreibung der Systeme fĂŒr die Röhre: RV275
| System 1 | |
| Kathode | 5 |
| Gitter 1 | 4 |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | Kappe |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 3 |
| Abschirmung | |
| Funktion | â Endtriode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der RV275
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: RV275
Datenblatt RV275 Telefunken.pdf (713 kB)
Pruefkarte RV275 - Funke W19 Roehrenpruefer.pdf (152 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: RV275

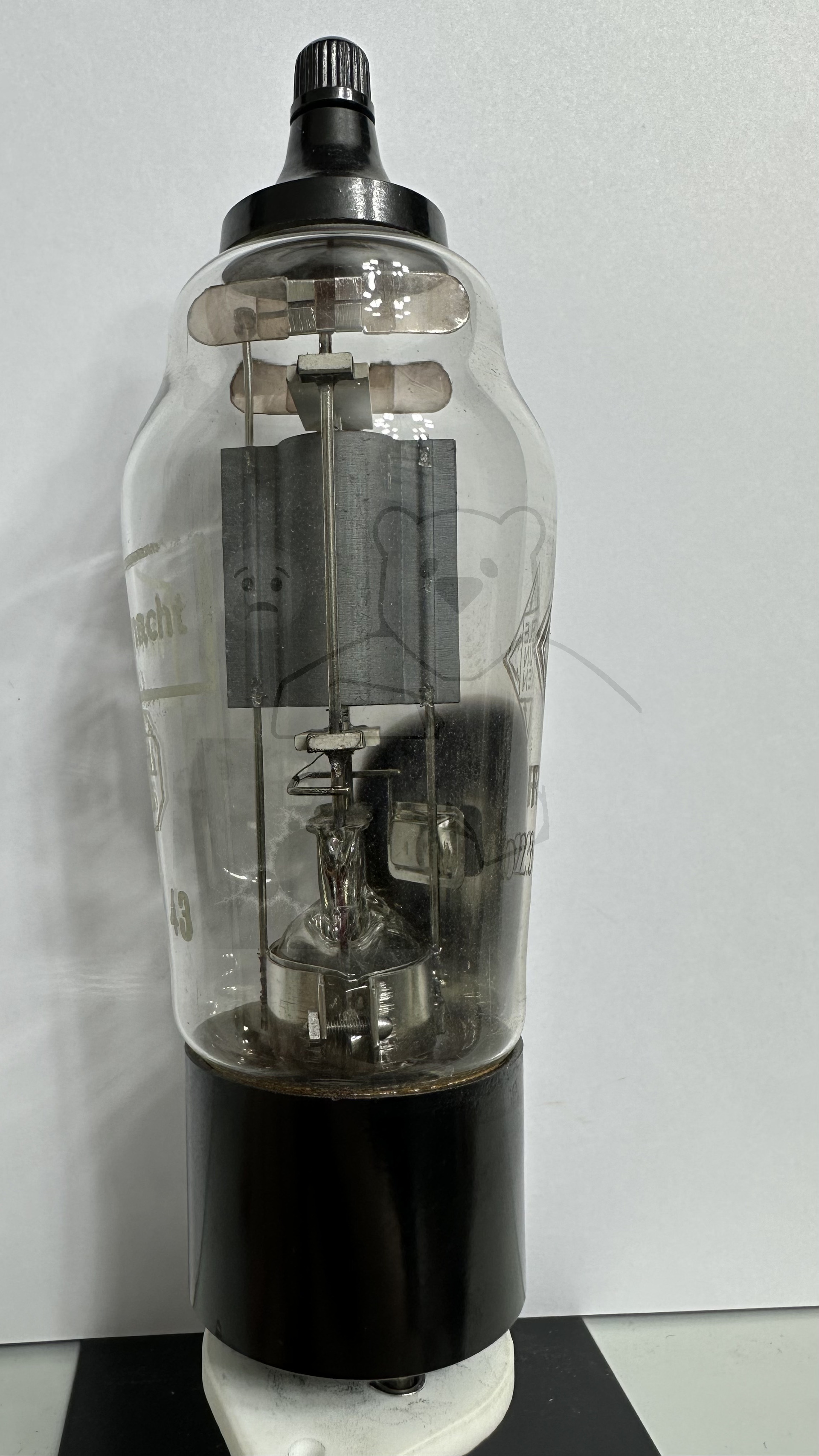

Röhre RV275 #4638 Bild 2

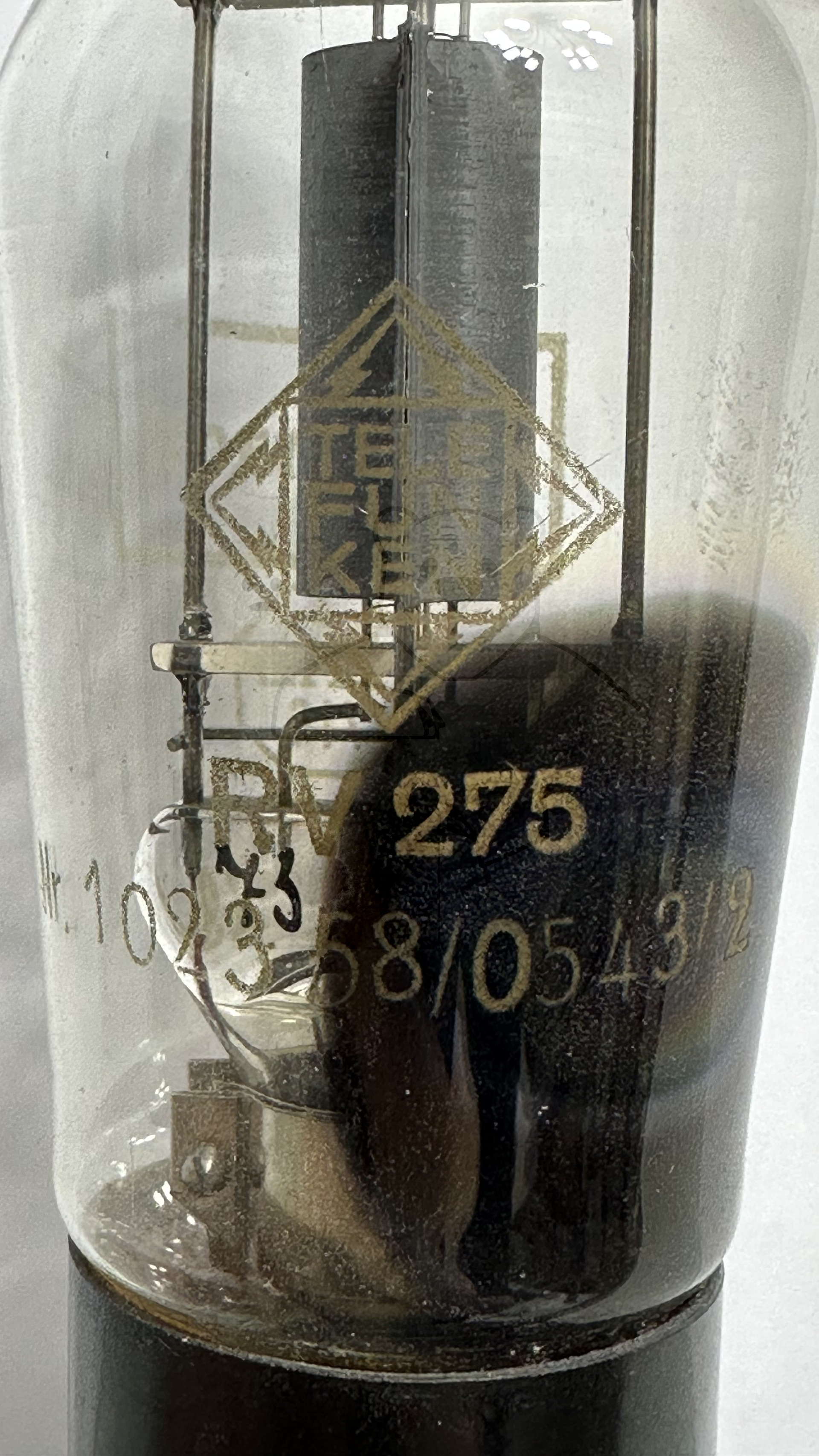

Röhre RV275 #4638 Bild 1

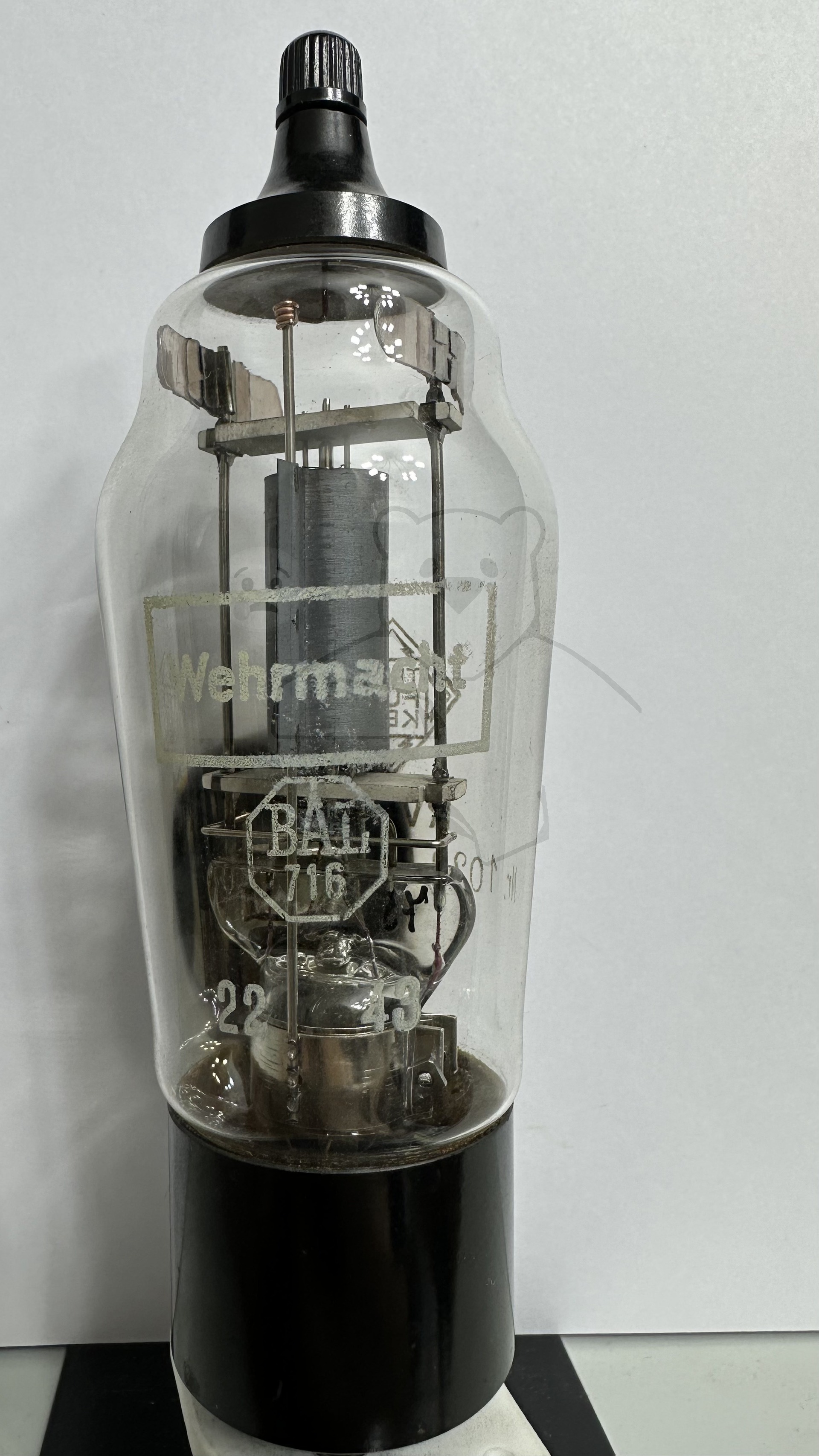

Röhre RV275 #4638 Bild 3

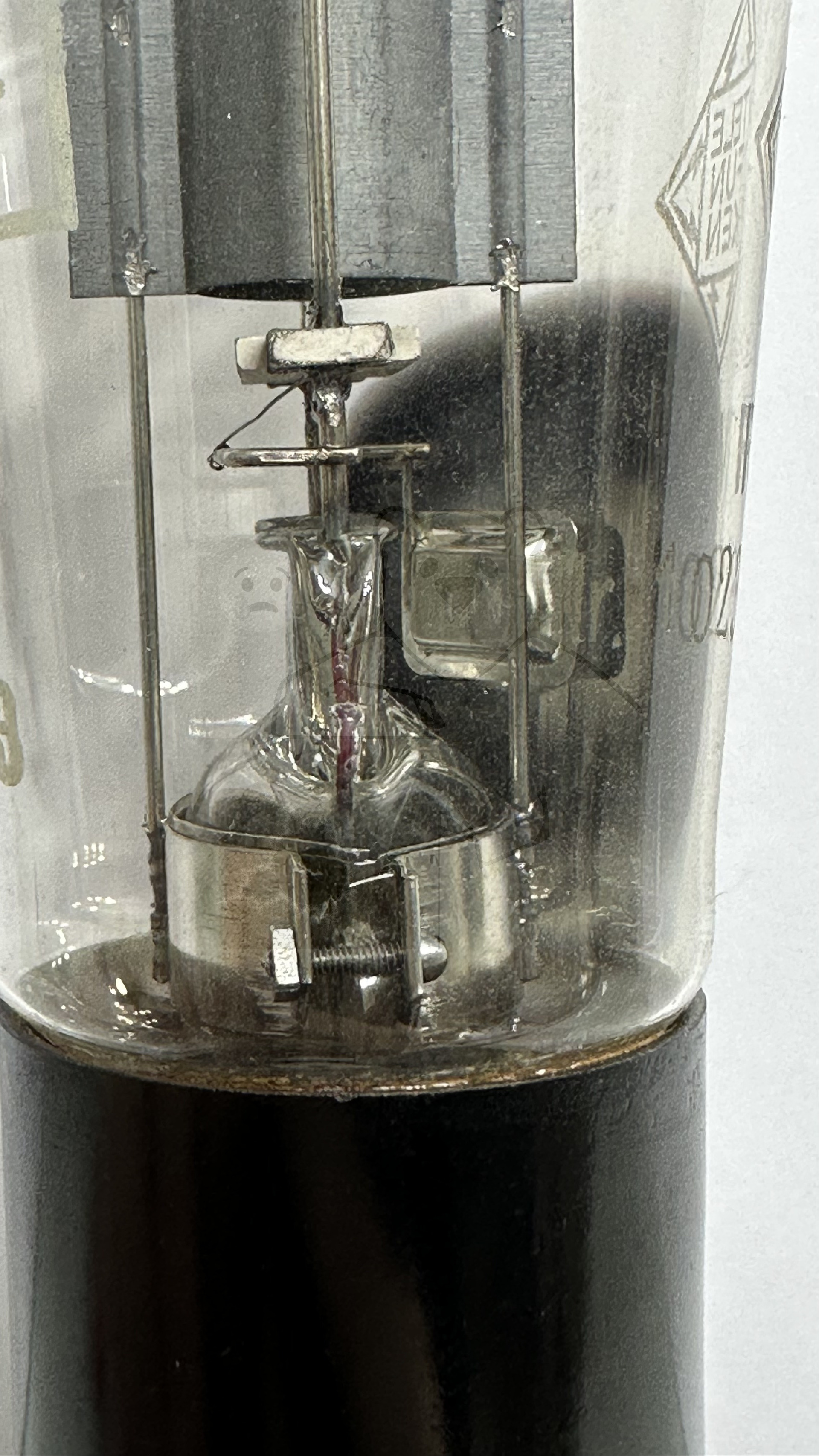

Röhre RV275 #4638 Bild 4
