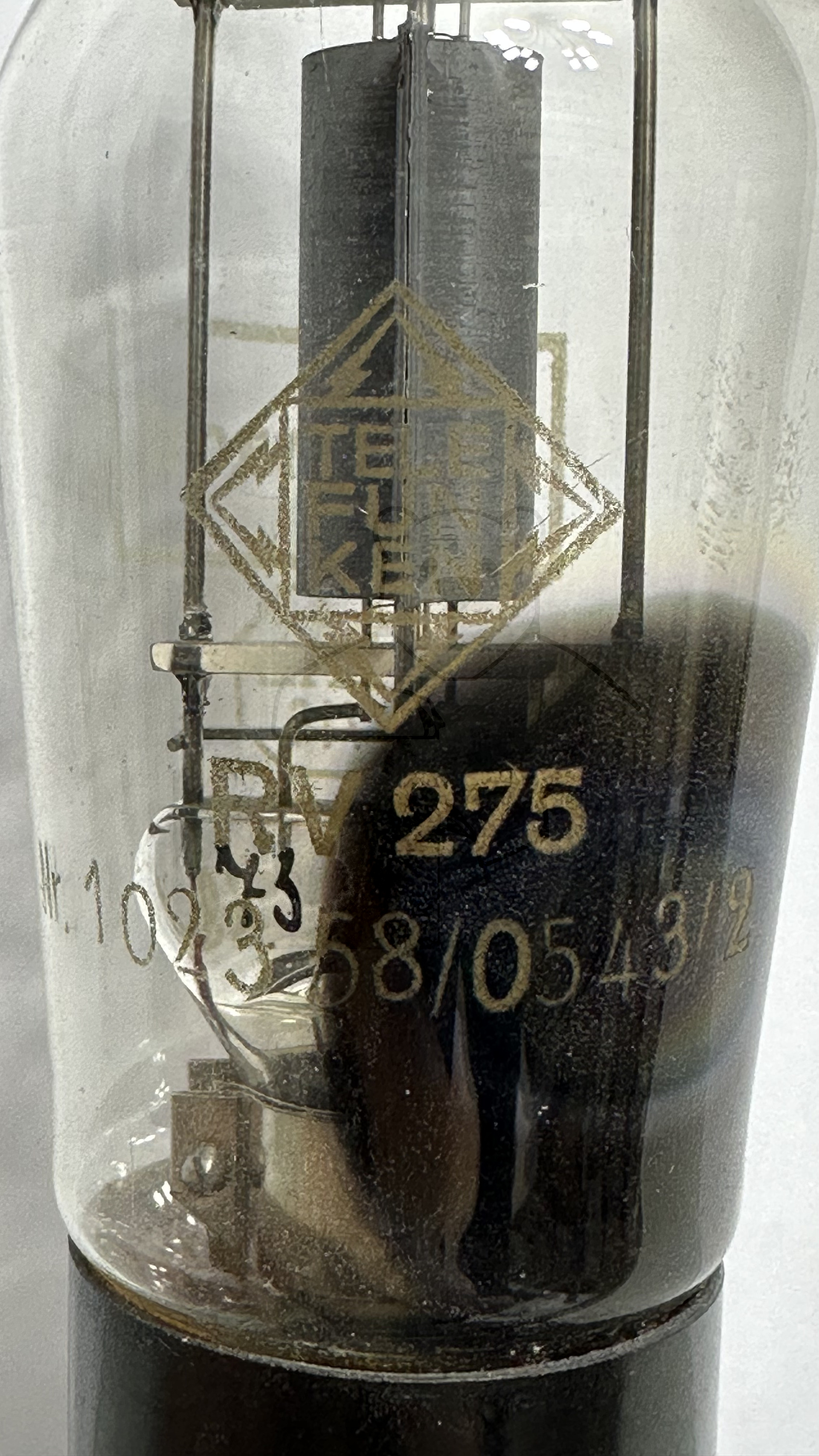

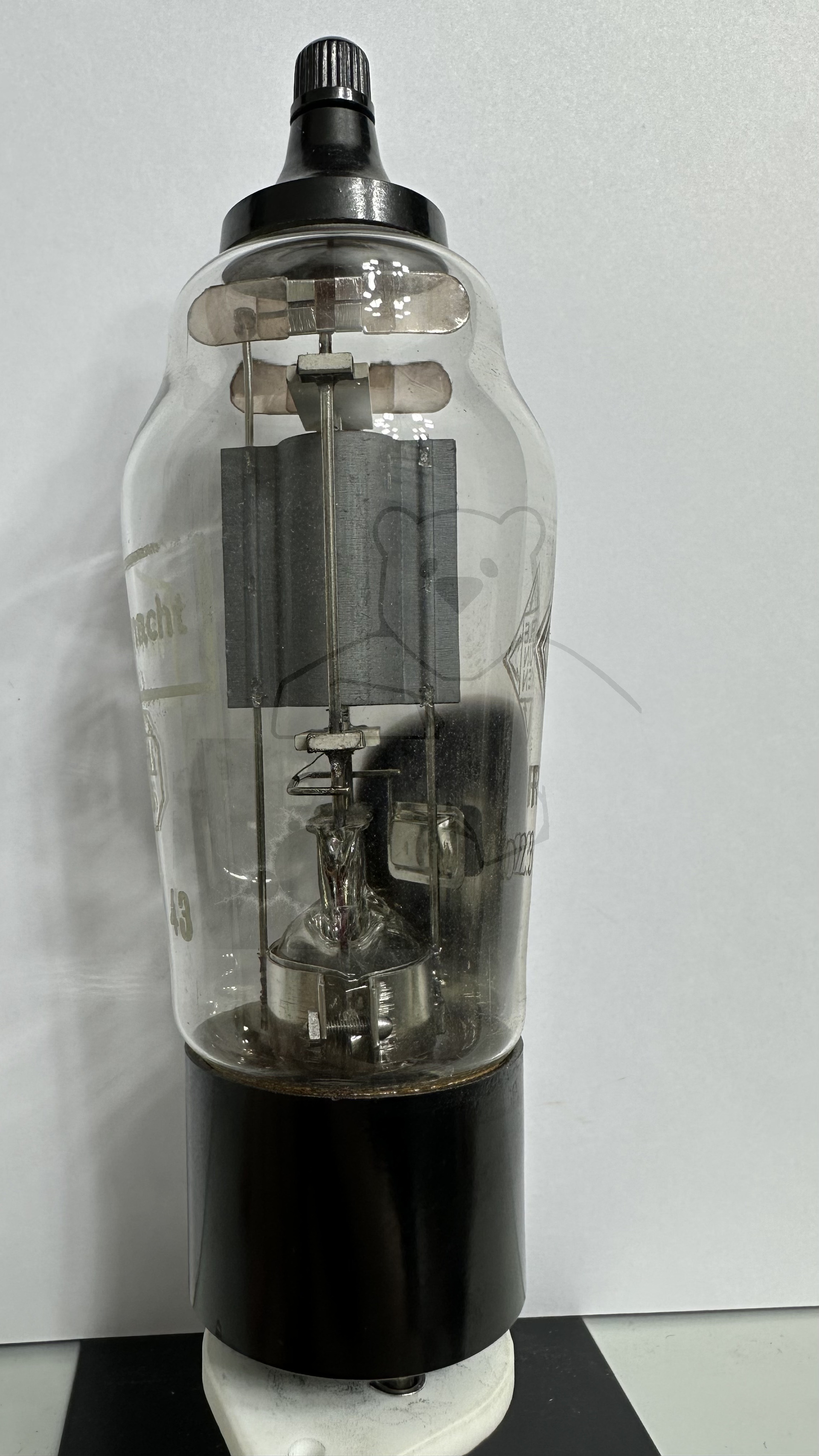

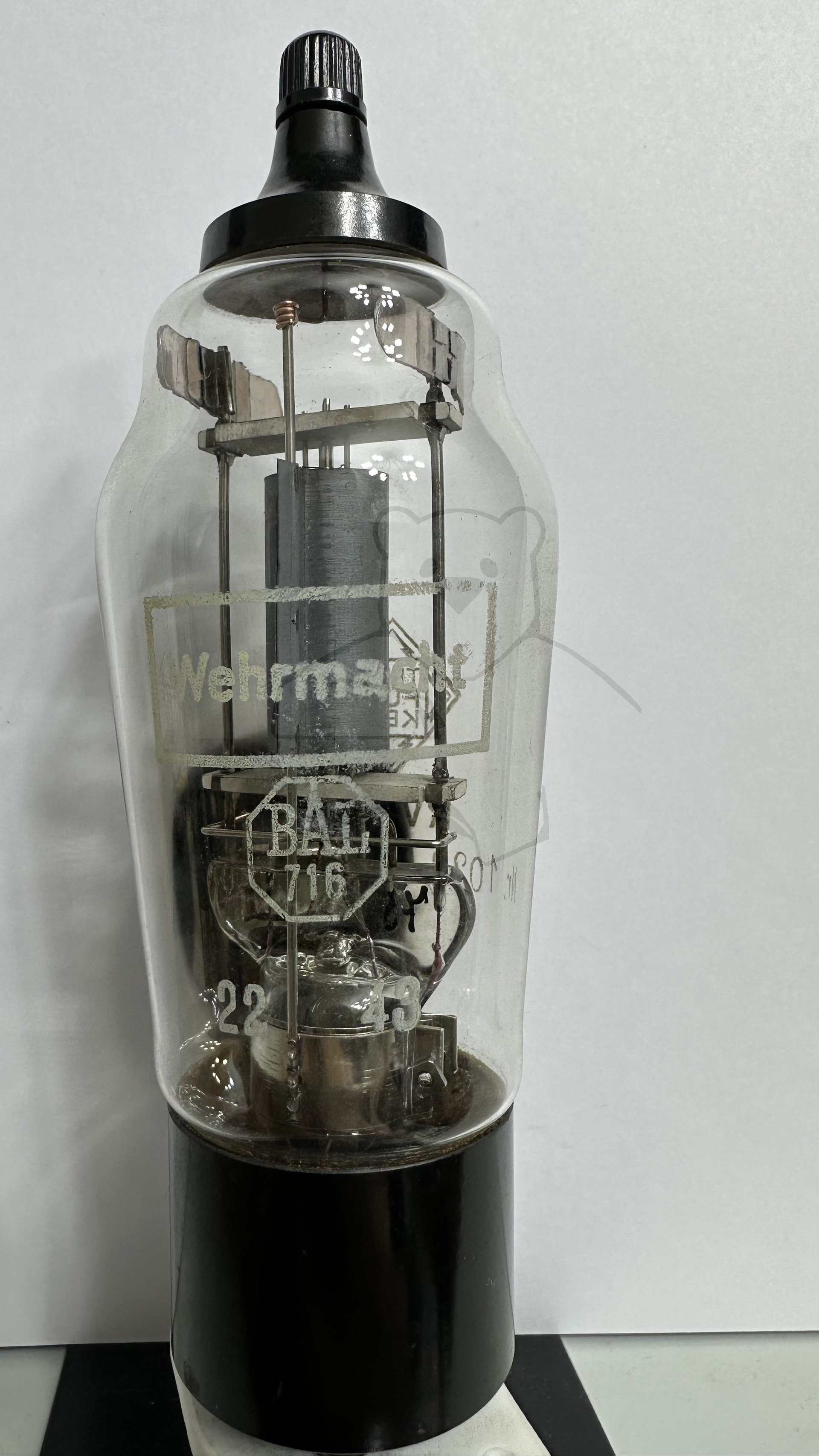

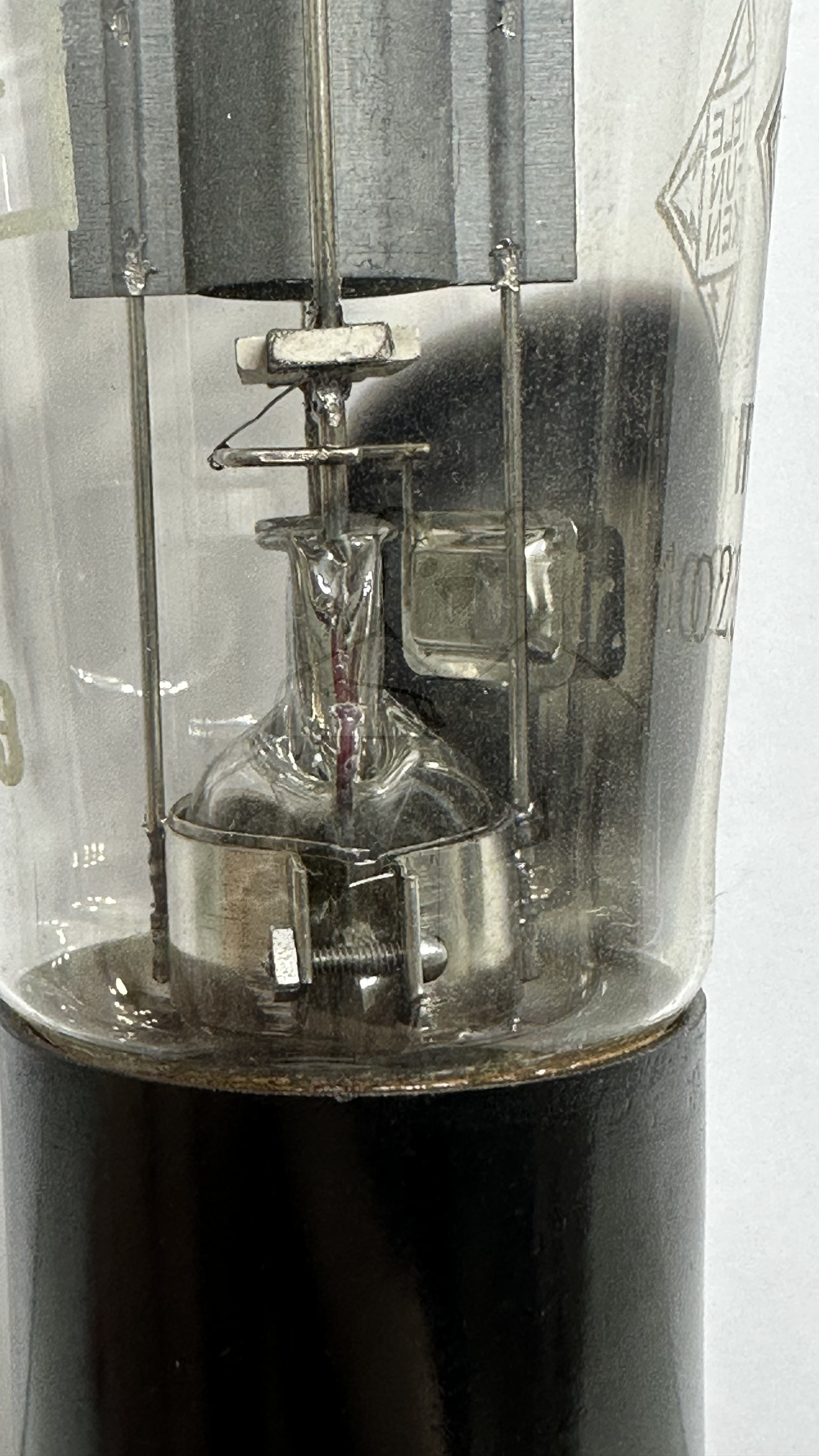

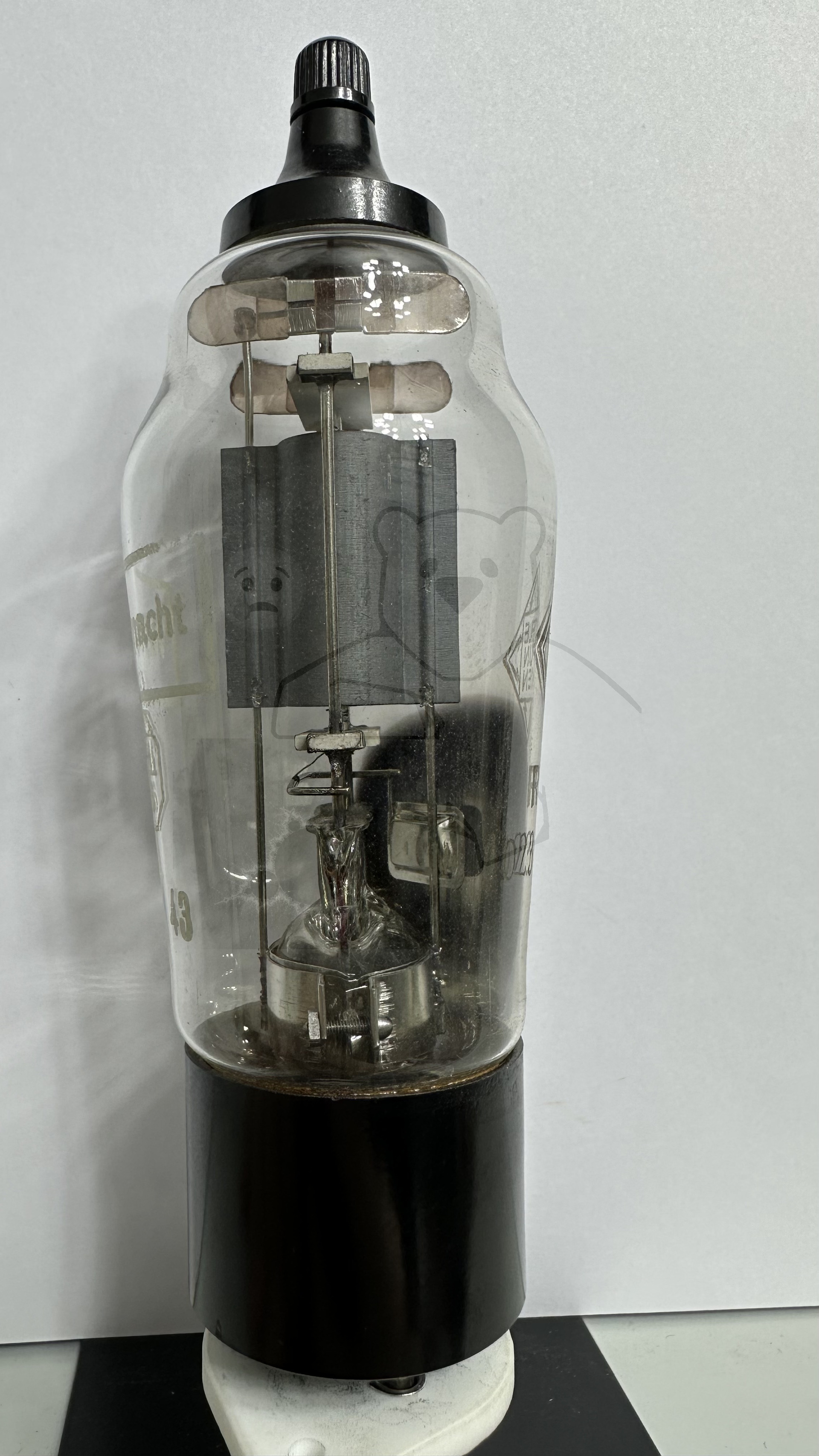

Daten und Bilder der Röhre: RV275

🔎 Beschreibung der Röhre: RV275

Name	RV275
Vergleichsname
Heizspannung (Volt)	8
Heizstrom (Ampère)	0,7
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Europa, 5pol. → Liste aller Röhren mit: Europa, 5pol.
Zusätzliche Informationen
Letzte Änderung	28.09.2023 21:09:42

🔎 Beschreibung der Systeme für die Röhre: RV275

	System 1
Kathode	5
Gitter 1	4
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Endtriode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

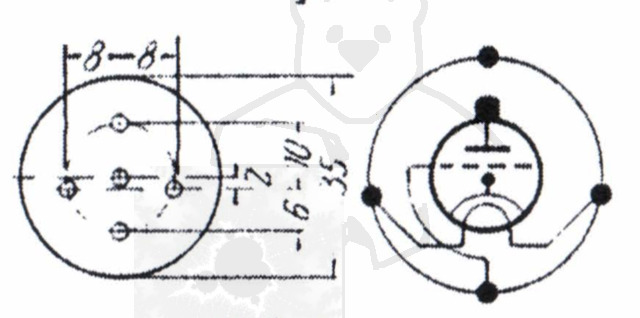

🔎 Sockelschaltung der RV275

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: RV275
Datenblatt RV275 Telefunken.pdf (713 kB)
Pruefkarte RV275 - Funke W19 Roehrenpruefer.pdf (152 kB)
