🔎 Beschreibung der Röhre: Bi Inventarnummer: 04612
| Name | → Bi |
| Vergleichsname | 3S22 PTT100 R115 |
| Hersteller | → Valvo |
| Heizspannung (Volt) | 4 |
| Heizstrom (Ampère) | 1,1 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Postroehre, 7pol. → Liste aller Röhren mit: Postroehre, 7pol. |
| Informationen Röhrentyp | |
| Informationen | Bi 13/43 |
| Kenn Nummer | |
| Ätz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | Wehrmacht Eigentum, We.A.801, 15 43, Reichsadler Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft. |
| Letzte Änderung | |
| Lager | S40a |
🔎 Beschreibung der Systeme für die Röhre: Bi
| System 1 | |
| Kathode | 5 |
| Gitter 1 | 4 |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 1 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 5 |
| Abschirmung | 7 |
| Funktion | → Endtriode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der Bi
Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt
🔎 Datenblätter zur Röhre: Bi
Datenblatt Bi RFT.pdf (60 kB)
Pruefkarte Bi - Funke W19 Roehrenpruefer.pdf (158 kB)
Pruefkarte Bi - Neuberger RPM370 Roehrenmessgeraet.pdf (202 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: Bi

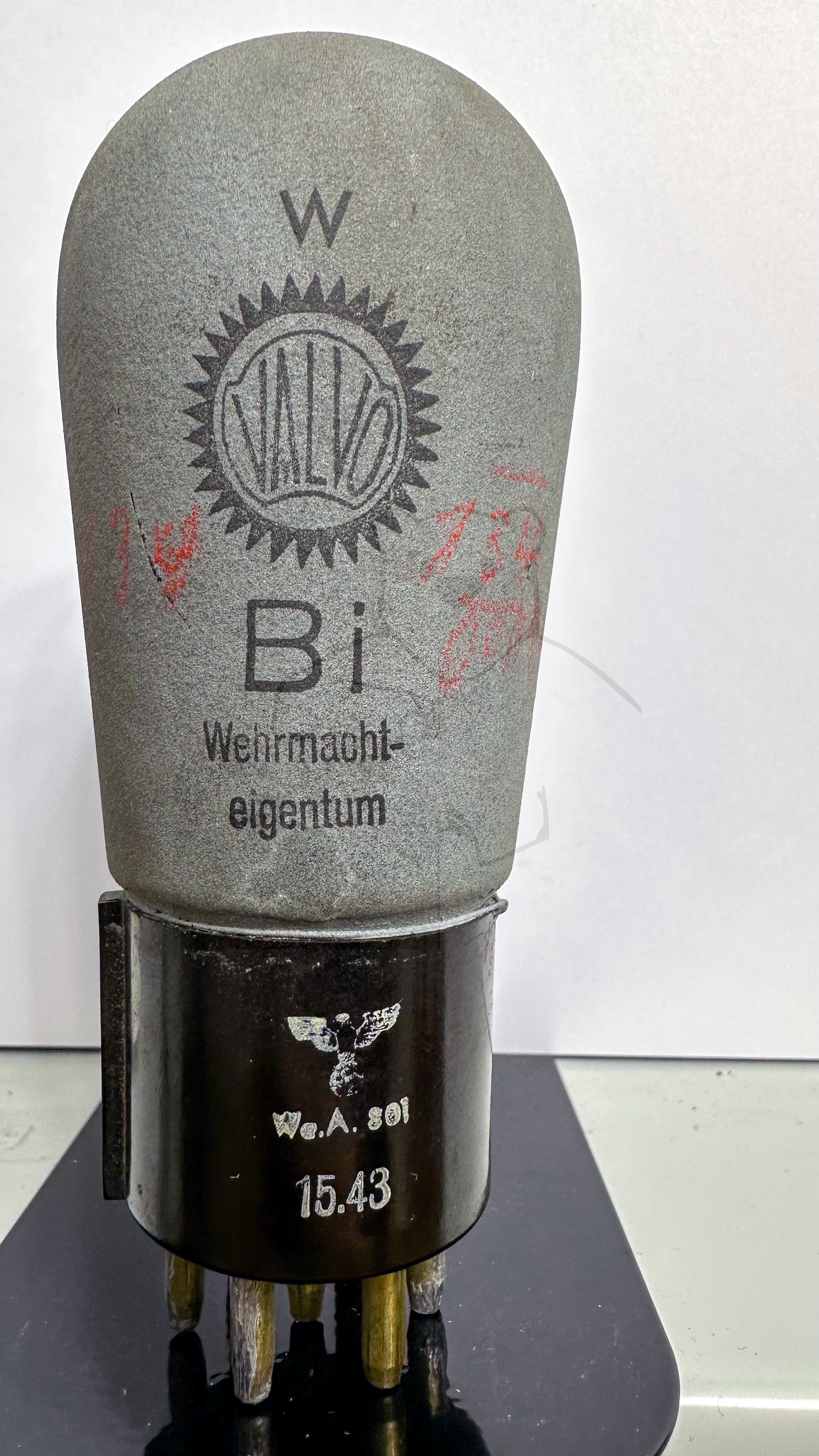

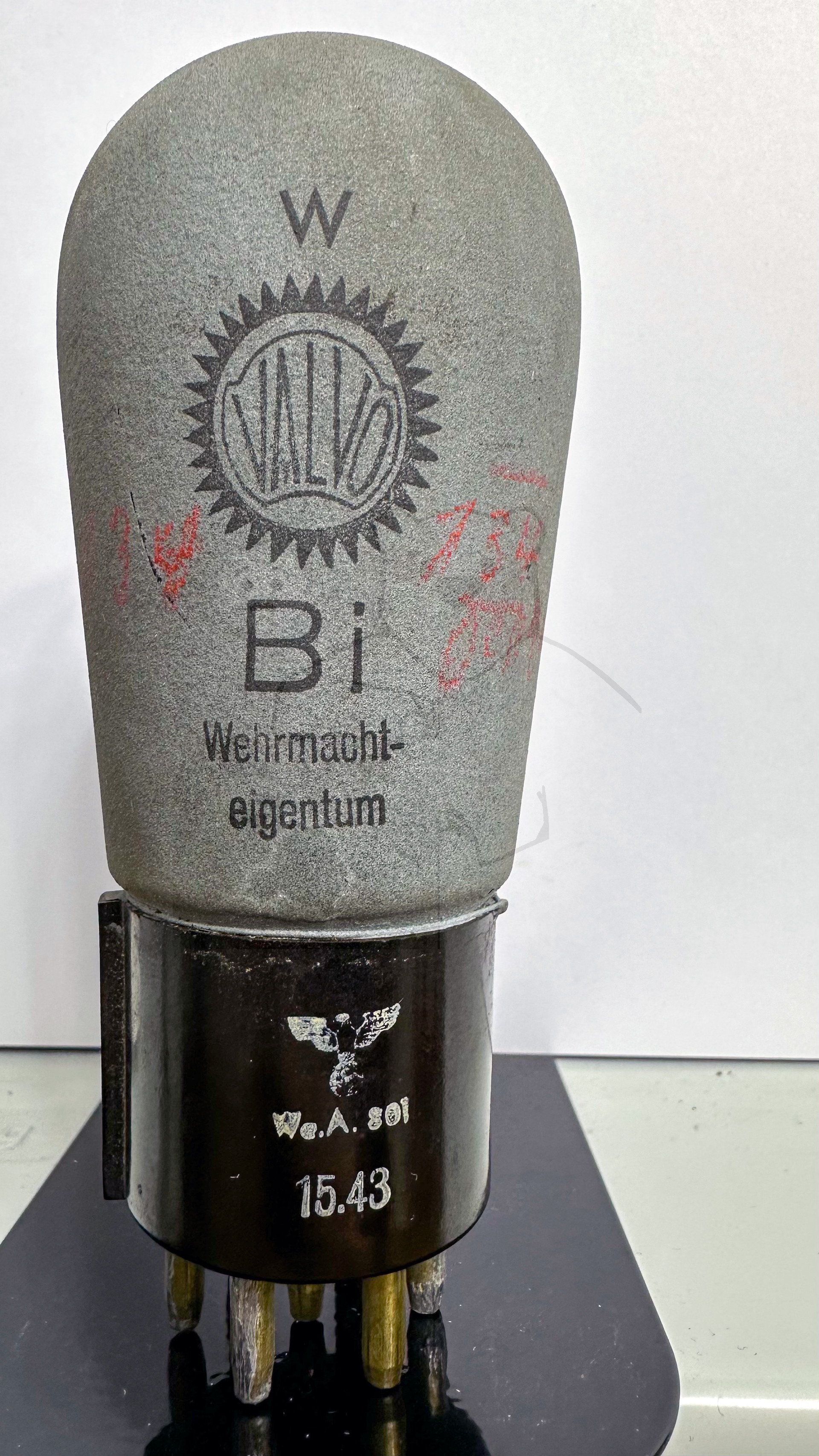

Röhre Bi #4612 Bild 1
Röntgenbild Bi Siemens
