đ Beschreibung der Röhre: Bi
| Name | Bi |
| Vergleichsname | 3S22 PTT100 R115 |
| Heizspannung (Volt) | 4 |
| Heizstrom (AmpĂšre) | 1,1 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Postroehre, 7pol. â Liste aller Röhren mit: Postroehre, 7pol. |
| ZusÀtzliche Informationen | |
| Letzte Ănderung | 14.11.2023 11:06:20 |
đ Beschreibung der Systeme fĂŒr die Röhre: Bi
| System 1 | |
| Kathode | 5 |
| Gitter 1 | 4 |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 1 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 5 |
| Abschirmung | 7 |
| Funktion | â Endtriode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

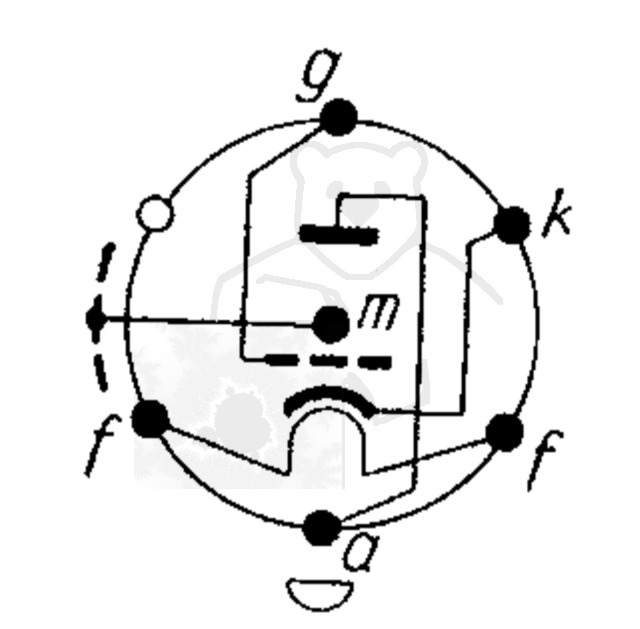

đ Sockelschaltung der Bi
Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt
đ DatenblĂ€tter zur Röhre: Bi
Datenblatt Bi RFT.pdf (60 kB)
Pruefkarte Bi - Funke W19 Roehrenpruefer.pdf (158 kB)
Pruefkarte Bi - Neuberger RPM370 Roehrenmessgeraet.pdf (202 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: Bi
Röhre Bi #7853 Begleitschein Vorderseite

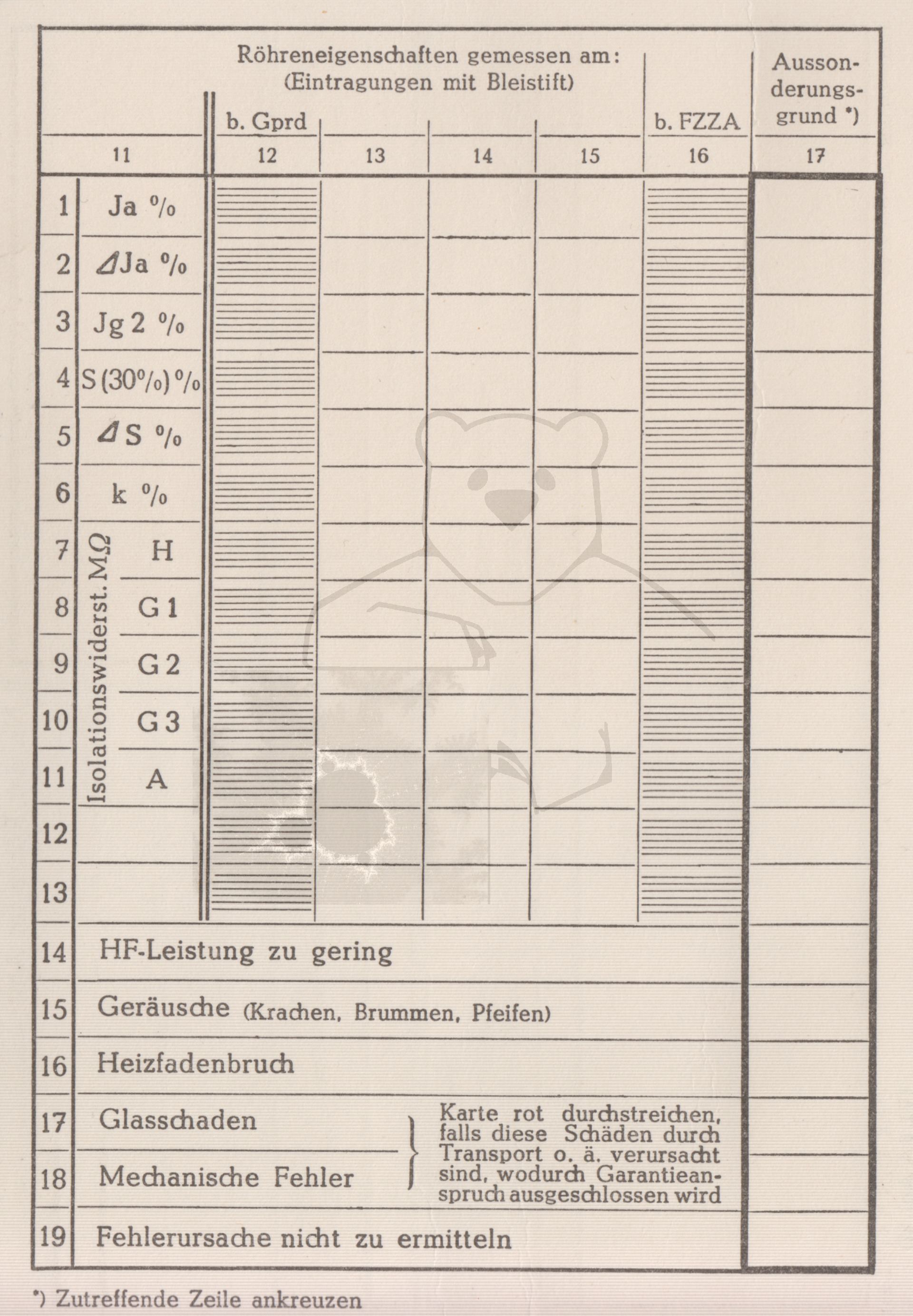

Röhre Bi #7853 Begleitschein RĂŒckseite

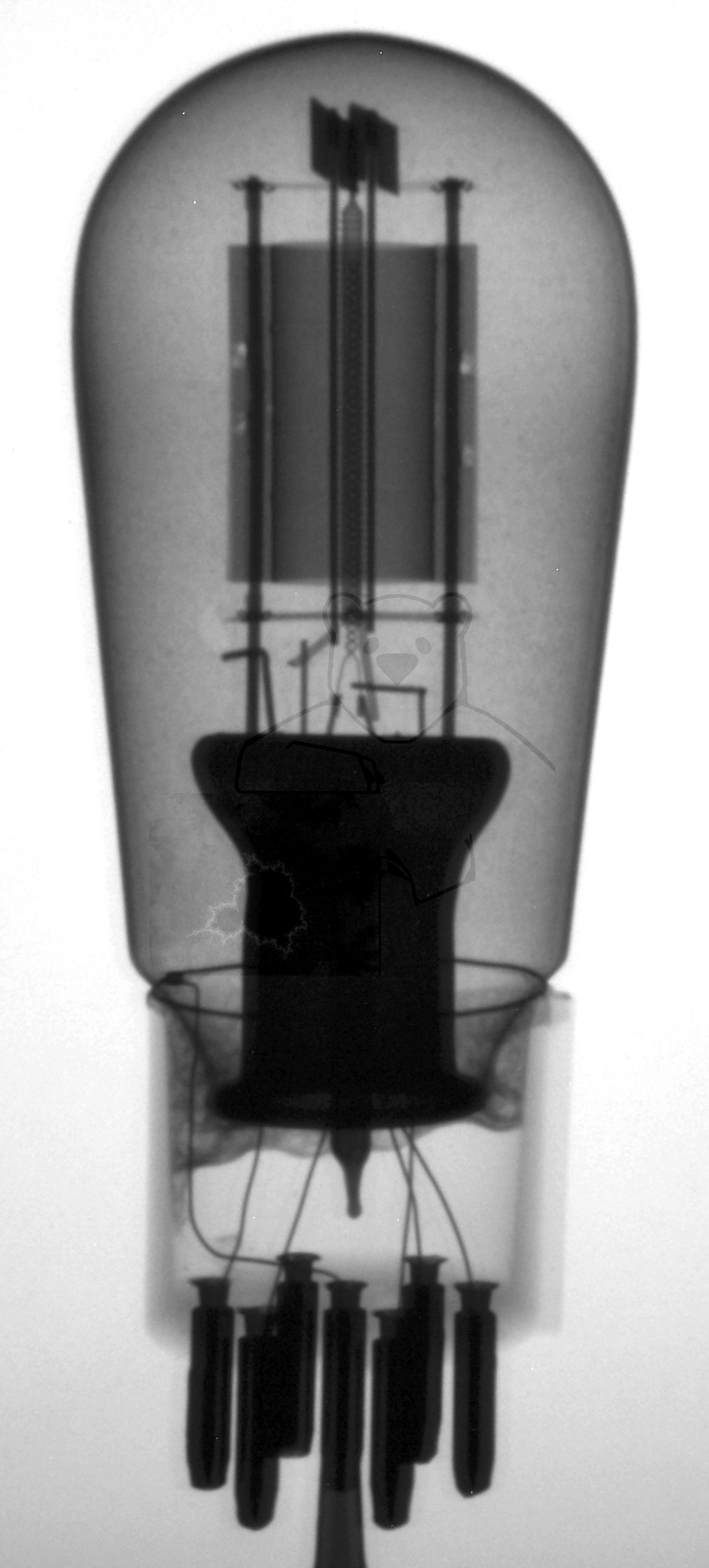

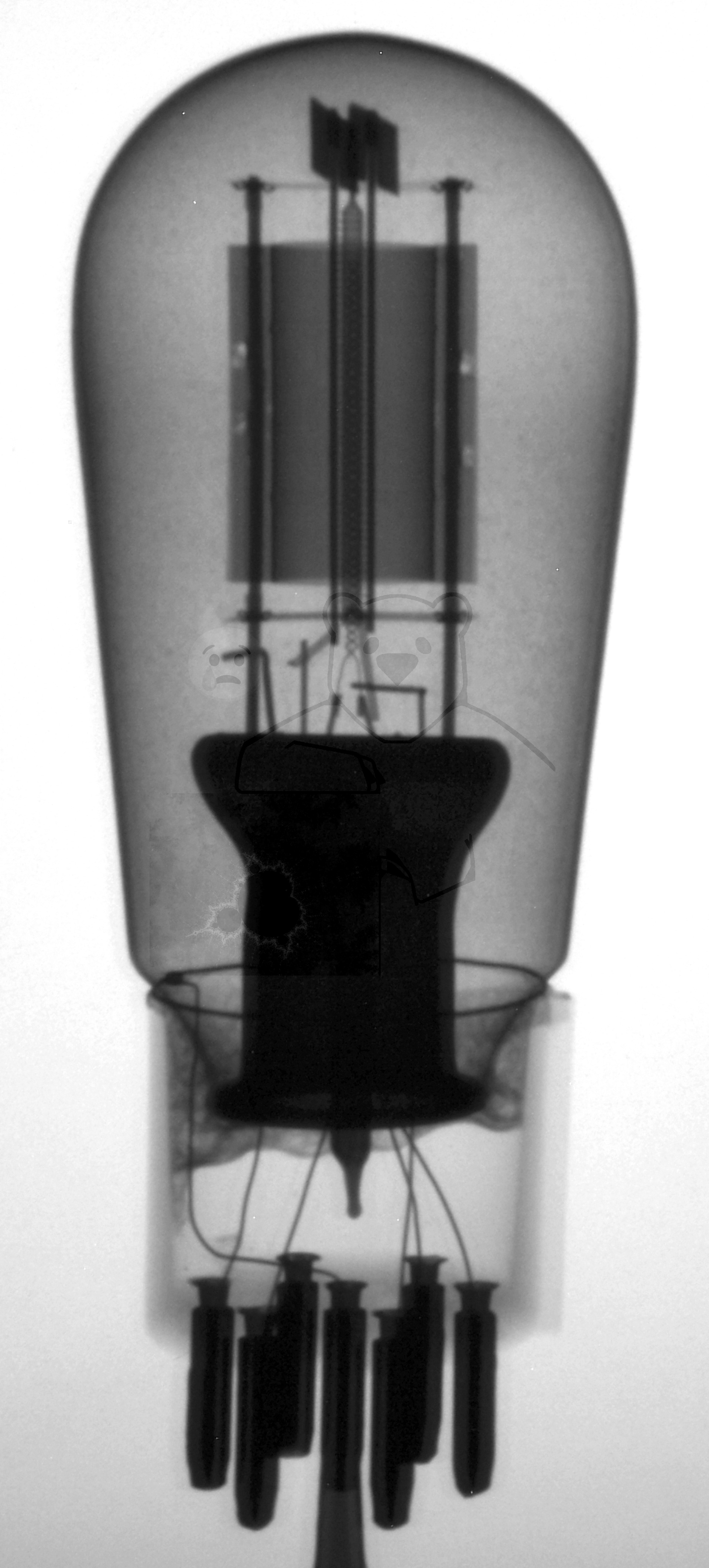

Röntgenbild Bi Siemens

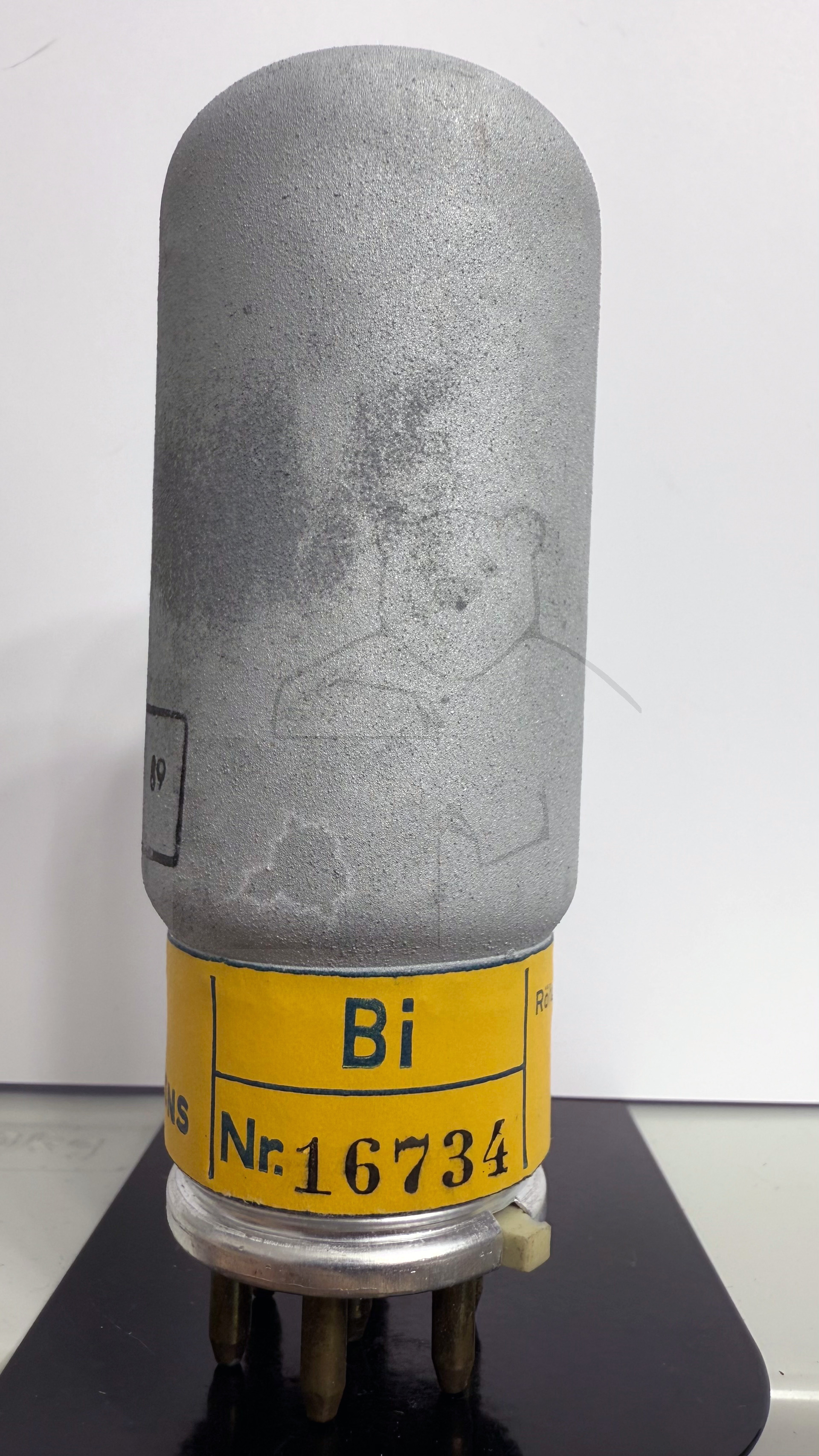

Röhre Bi #7853 Bild 1

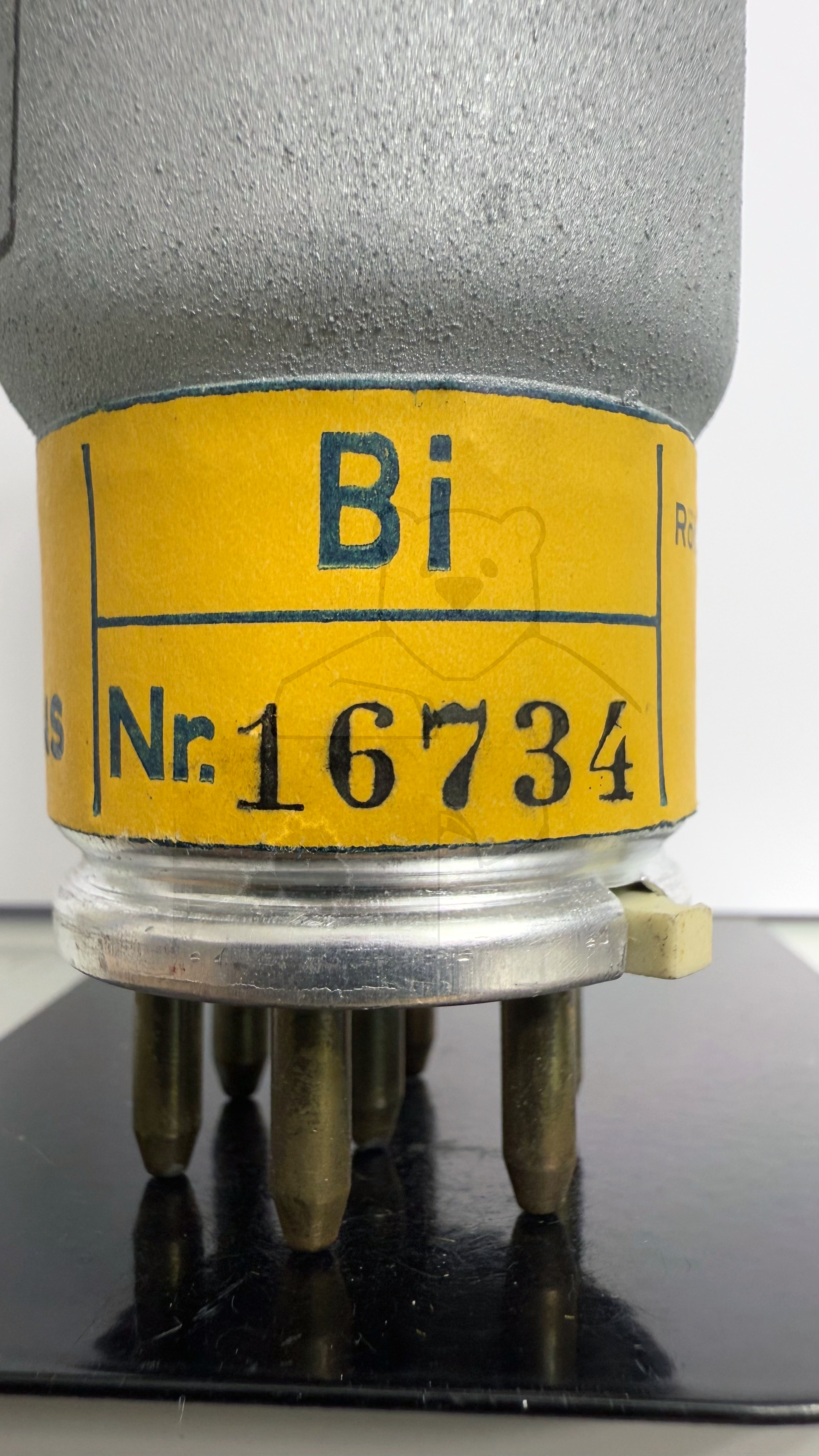

Röhre Bi #7853 Bild 2

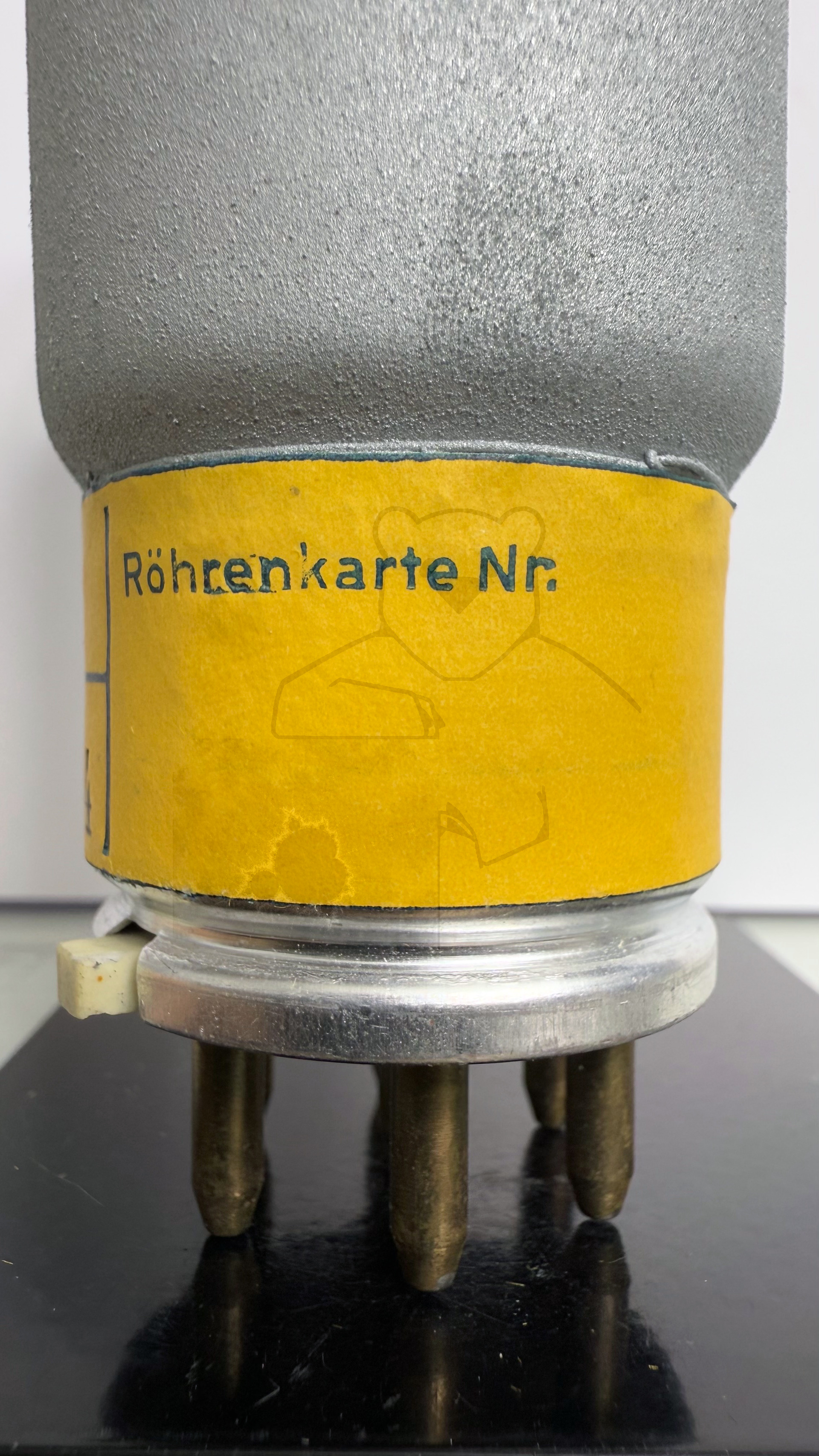

Röhre Bi #7853 Bild 3
Röhre Bi #7853 Bild 4

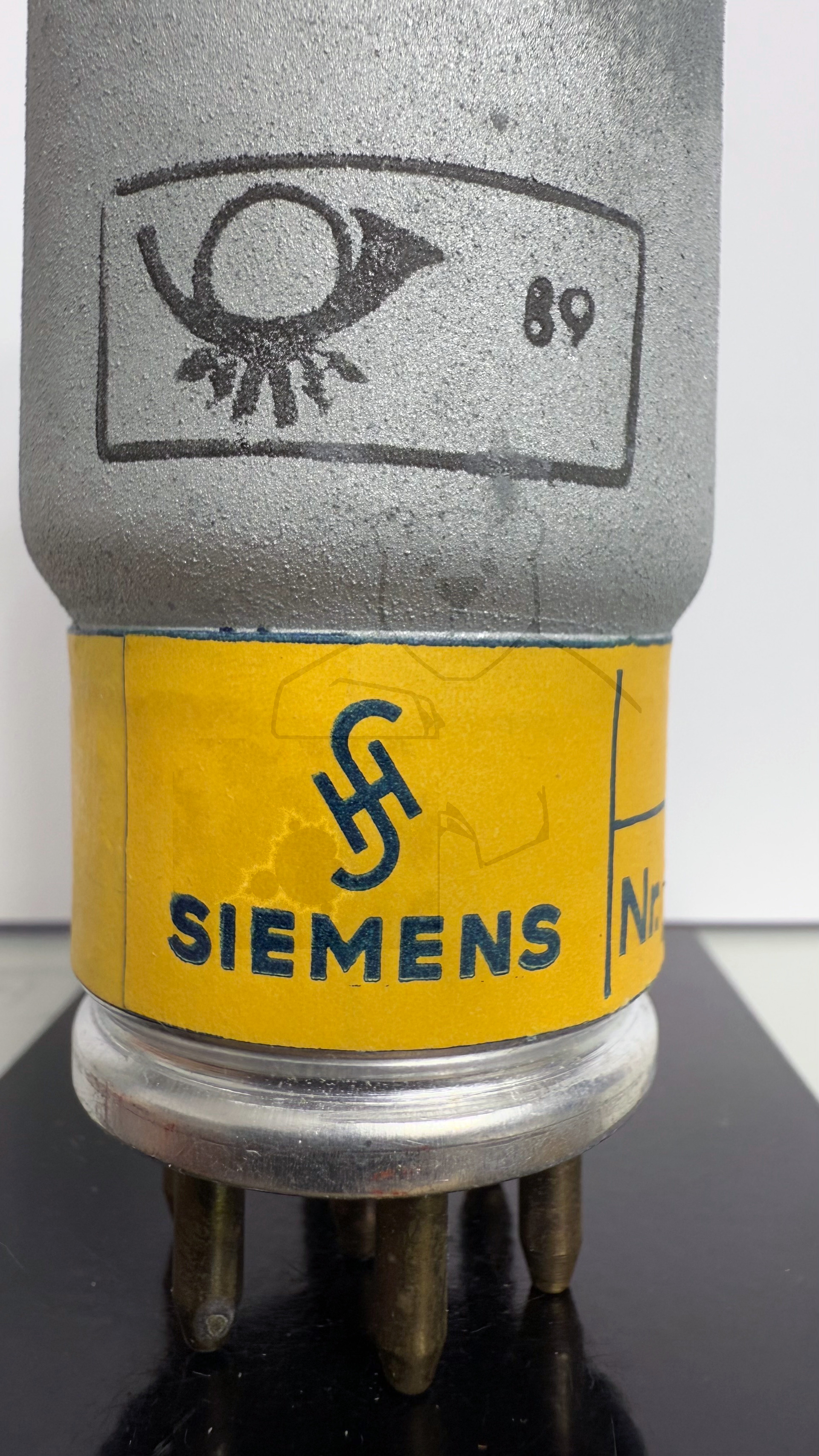

Röhre Bi #7853 Bild 5

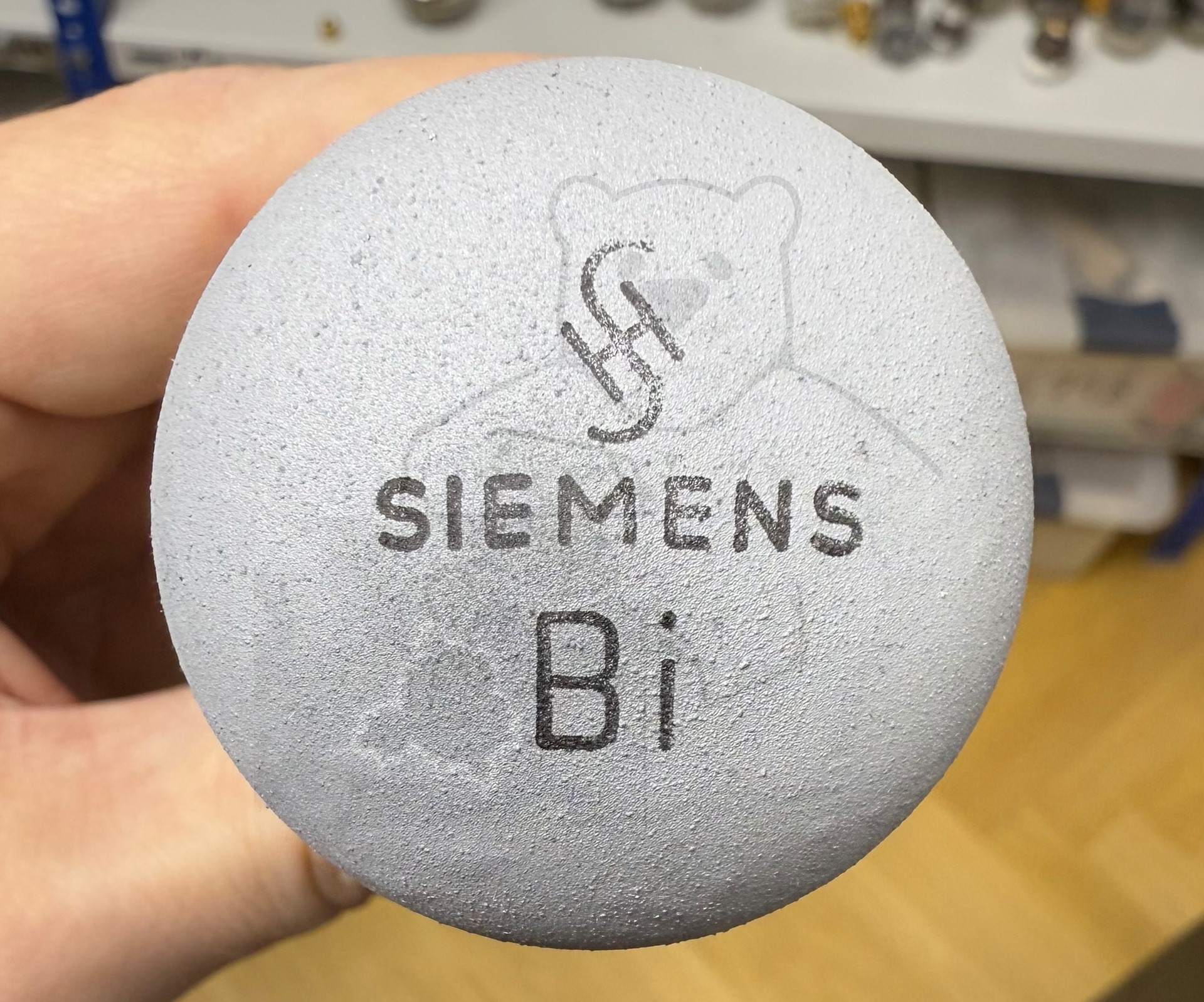

Röhre Bi #7853 Bild 6

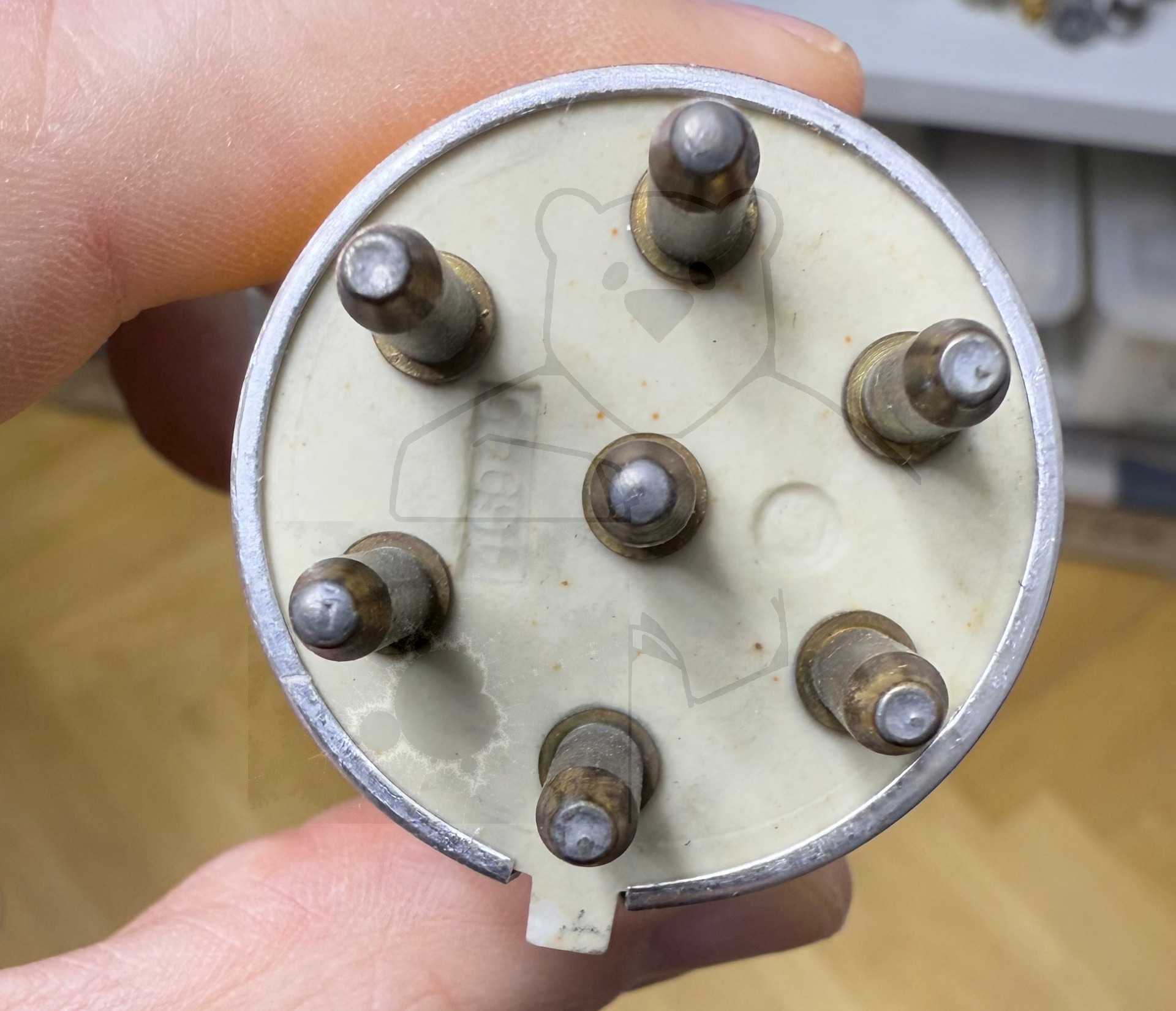

Röhre Bi #7853 Bild 7

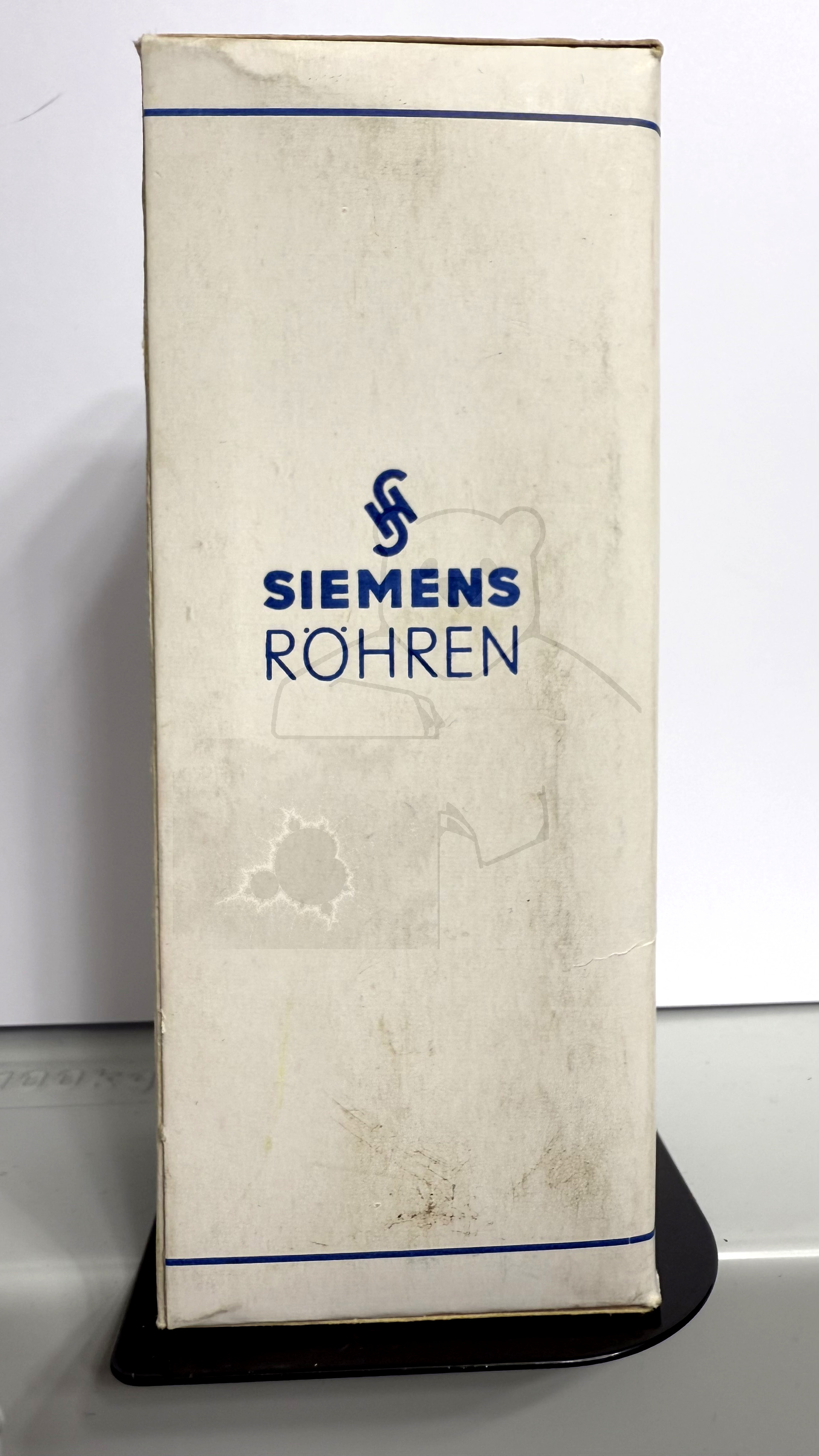

Röhre Bi #7853 Verpackung Bild 1

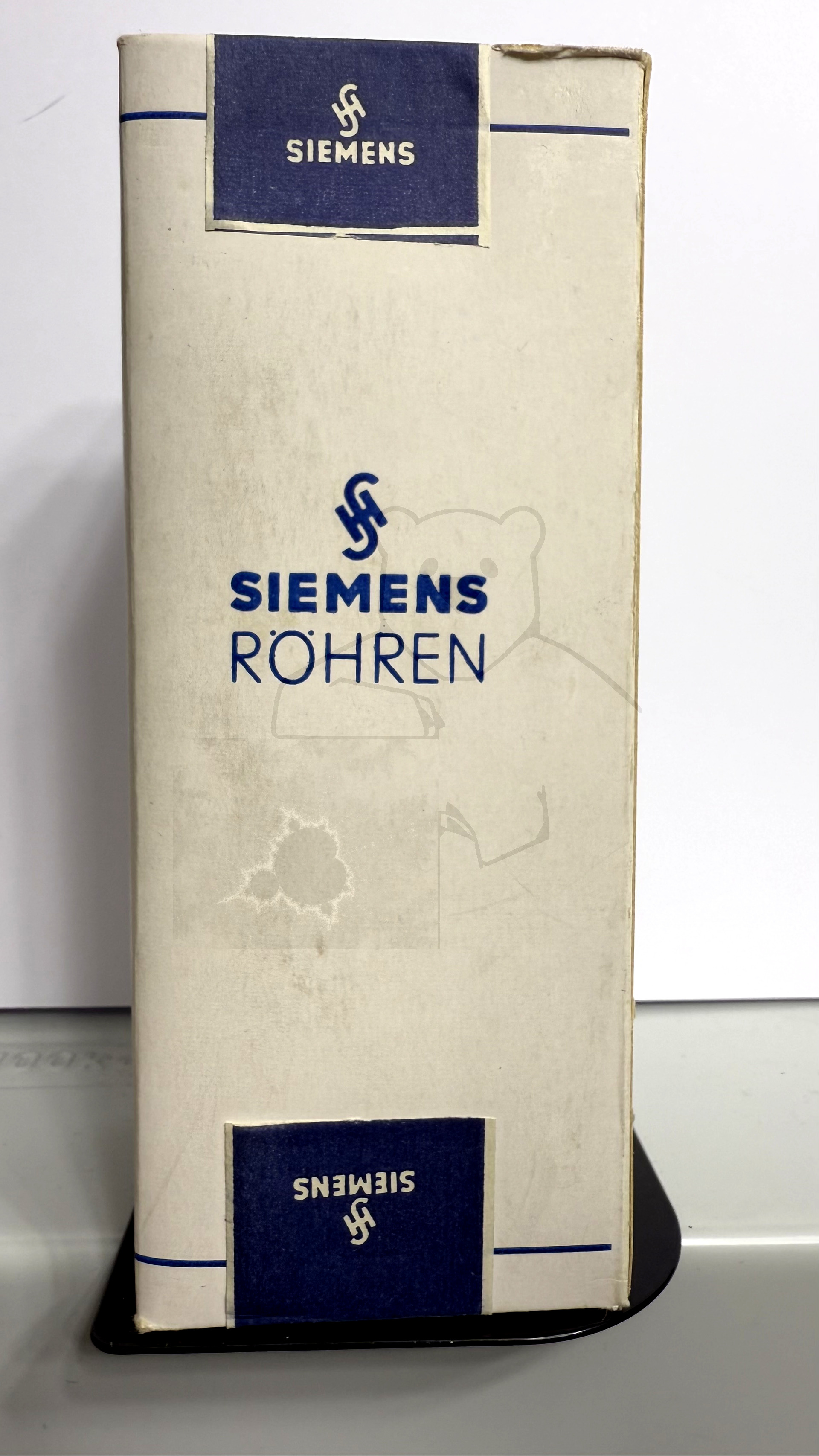

Röhre Bi #7853 Verpackung Bild 2

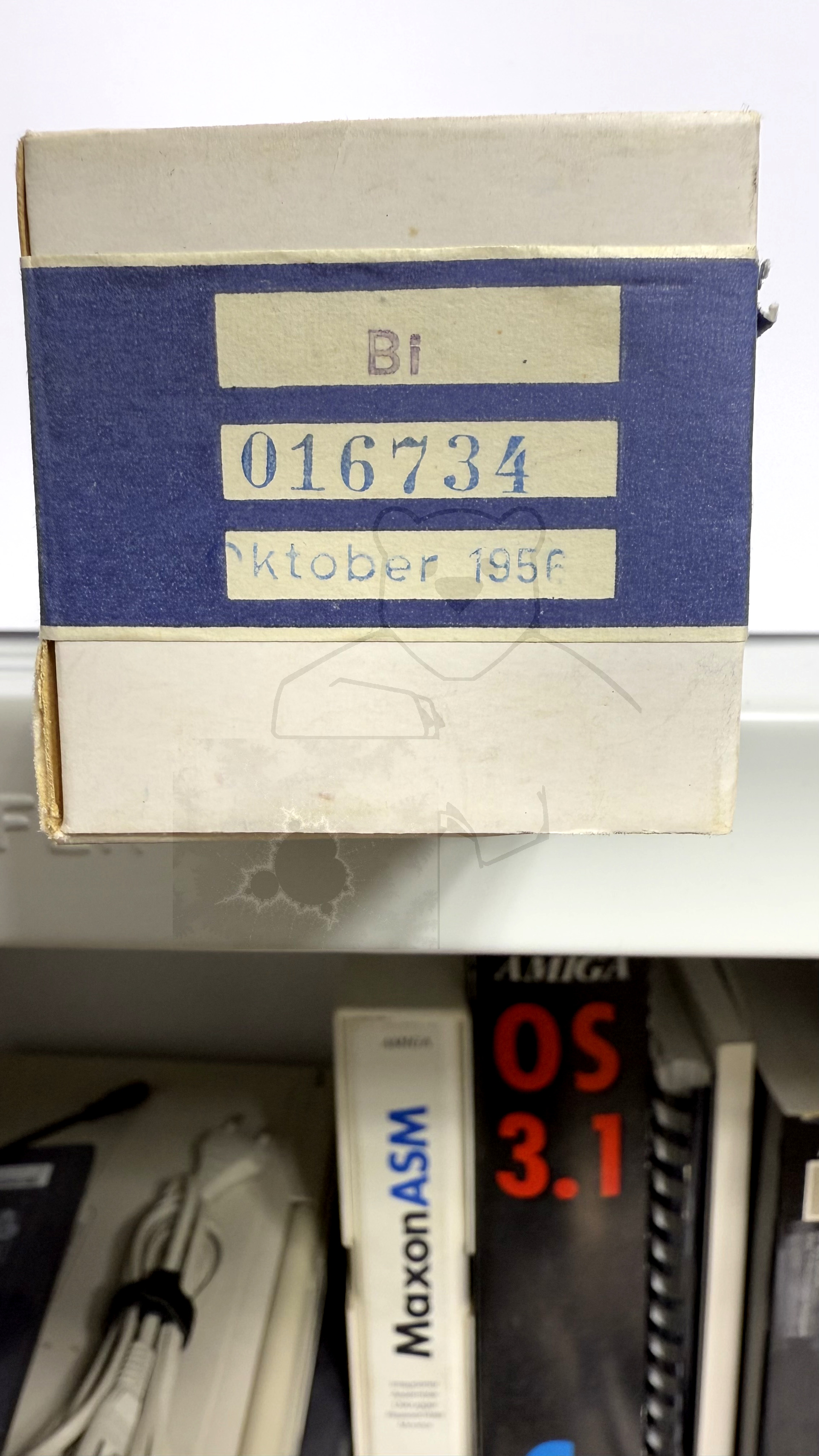

Röhre Bi #7853 Verpackung Bild 3

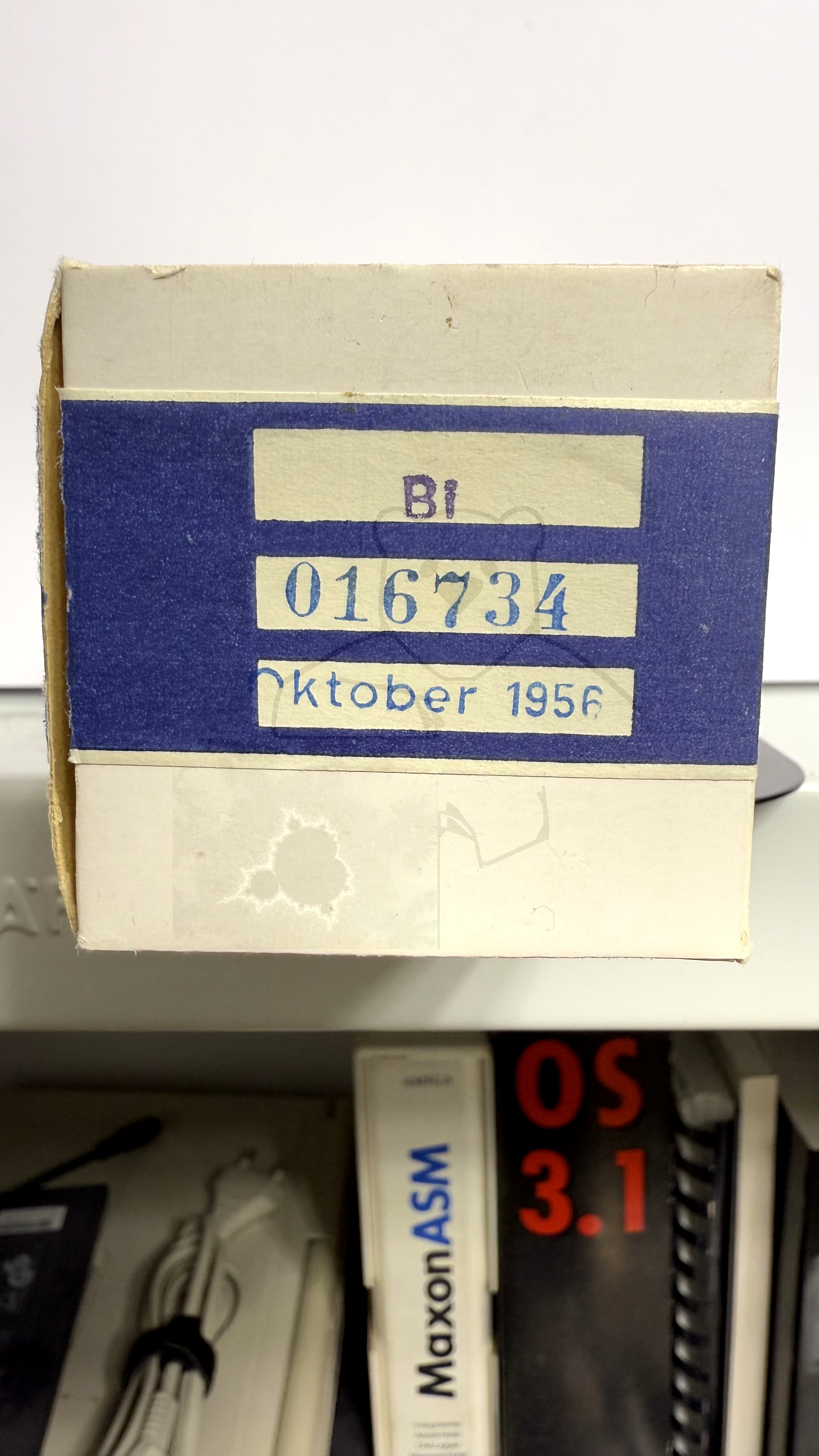

Röhre Bi #7853 Verpackung Bild 4

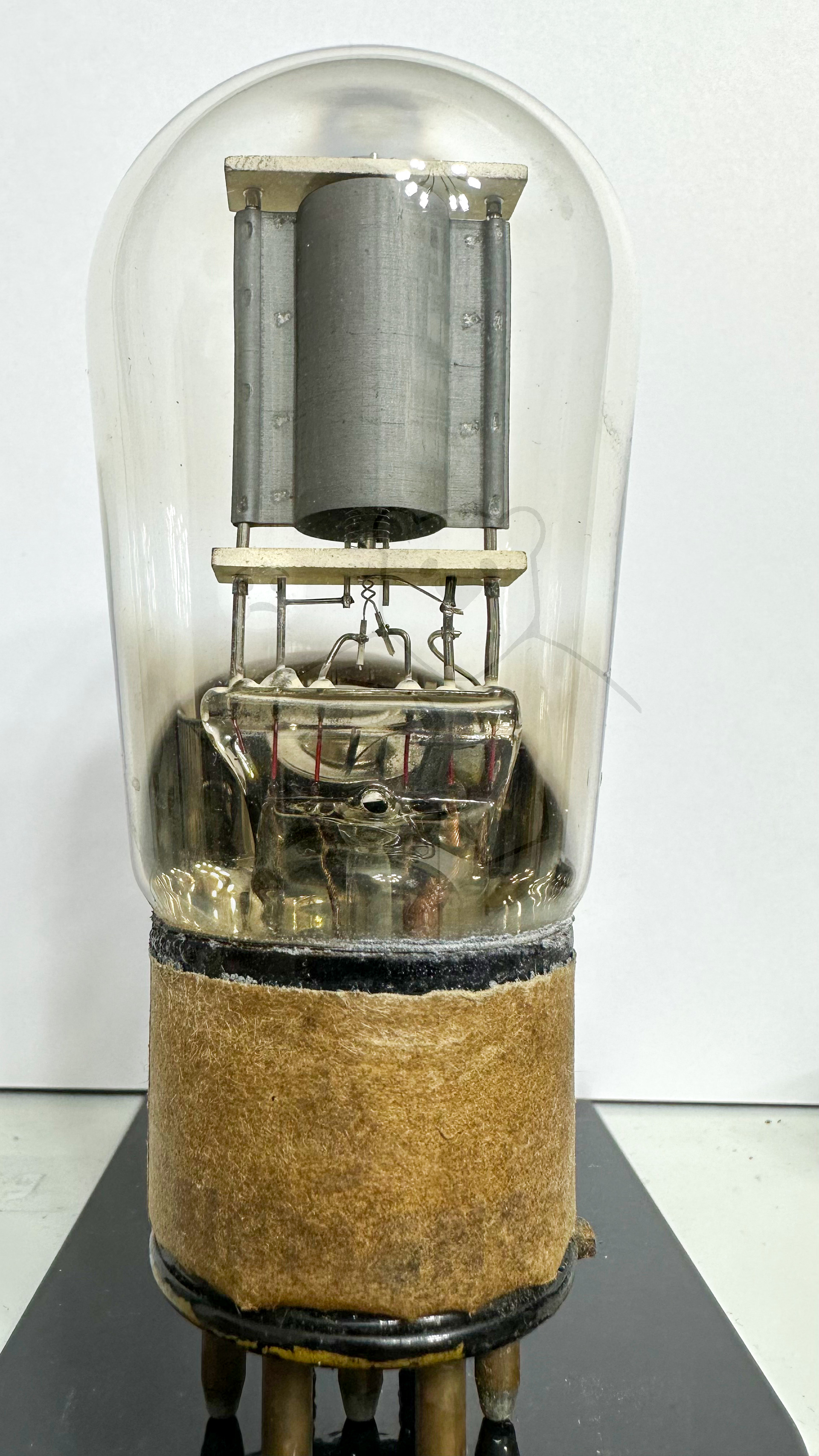

Röhre Bi #3784 Bild 1

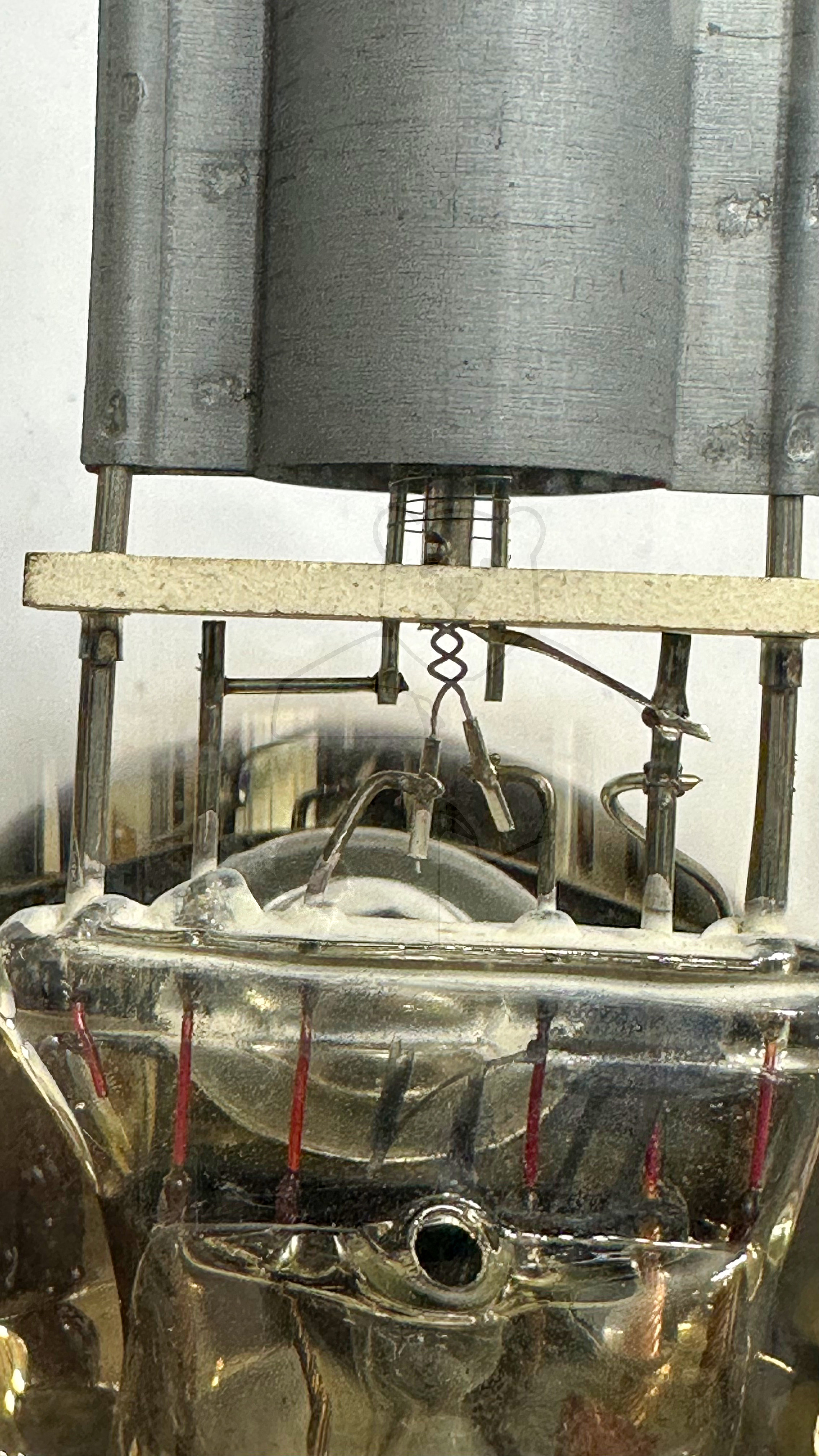

Röhre Bi #3784 Bild 2

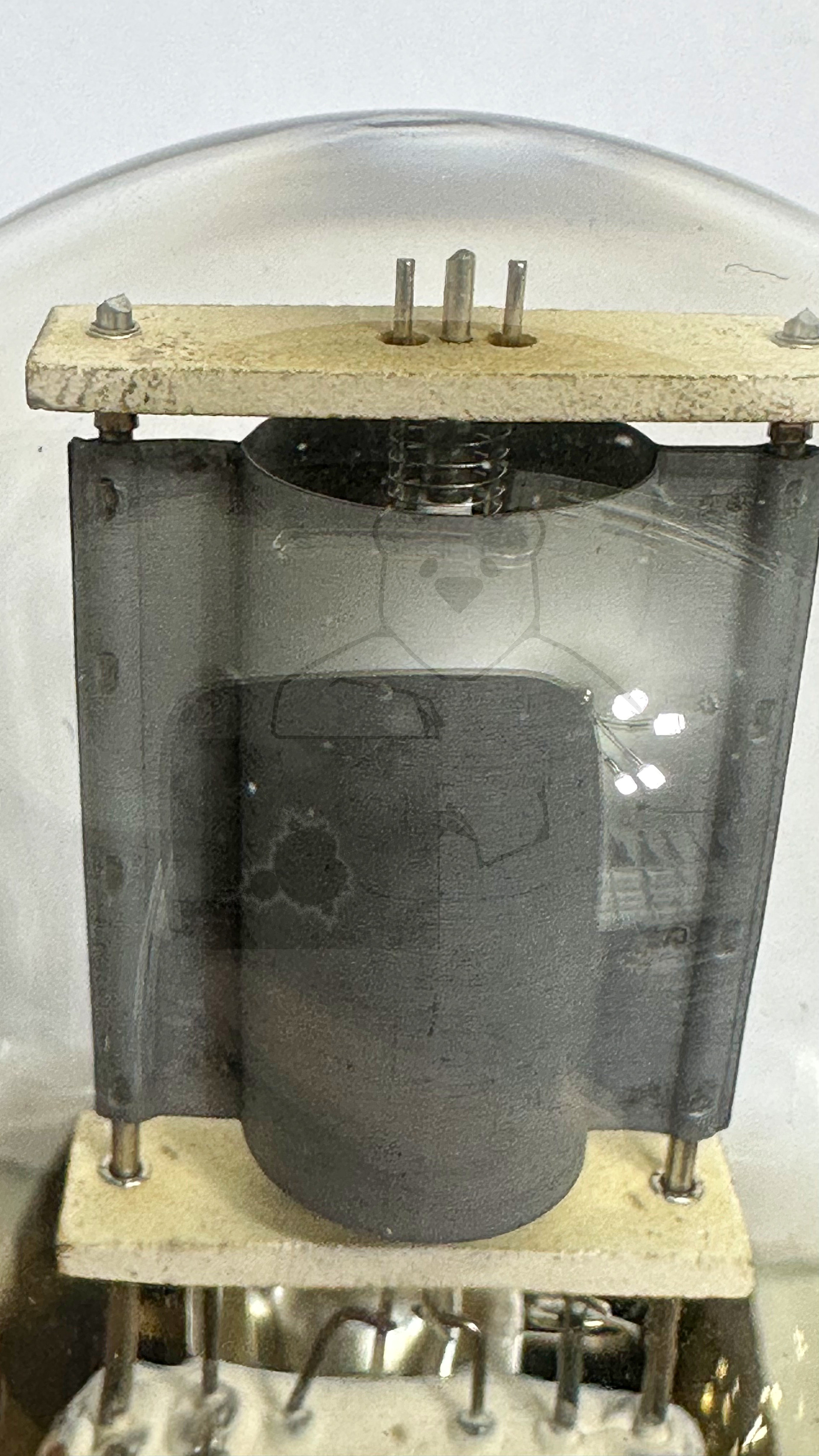

Röhre Bi #3784 Bild 3

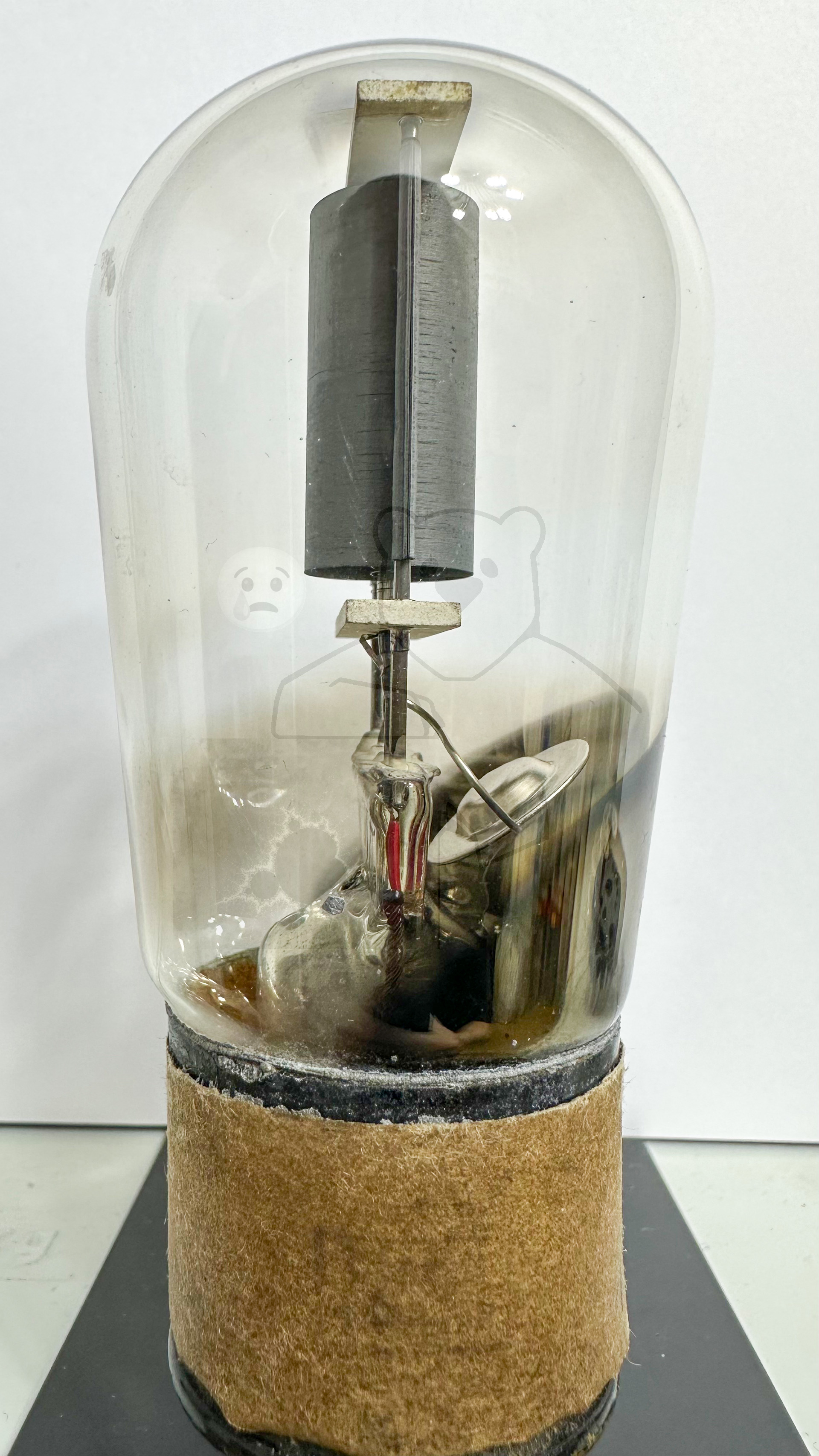

Röhre Bi #3784 Bild 4

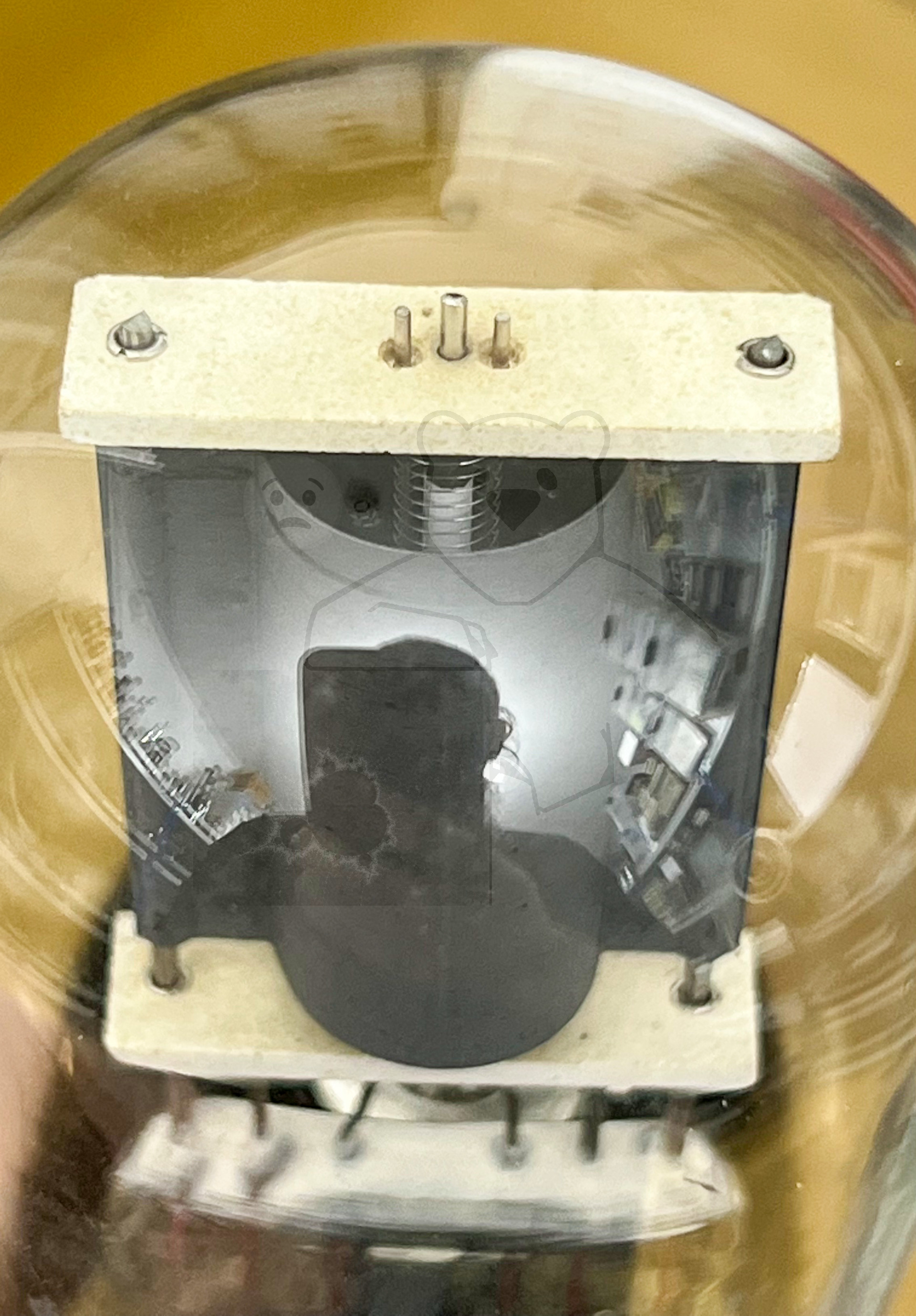

Röhre Bi #3784 Bild 5

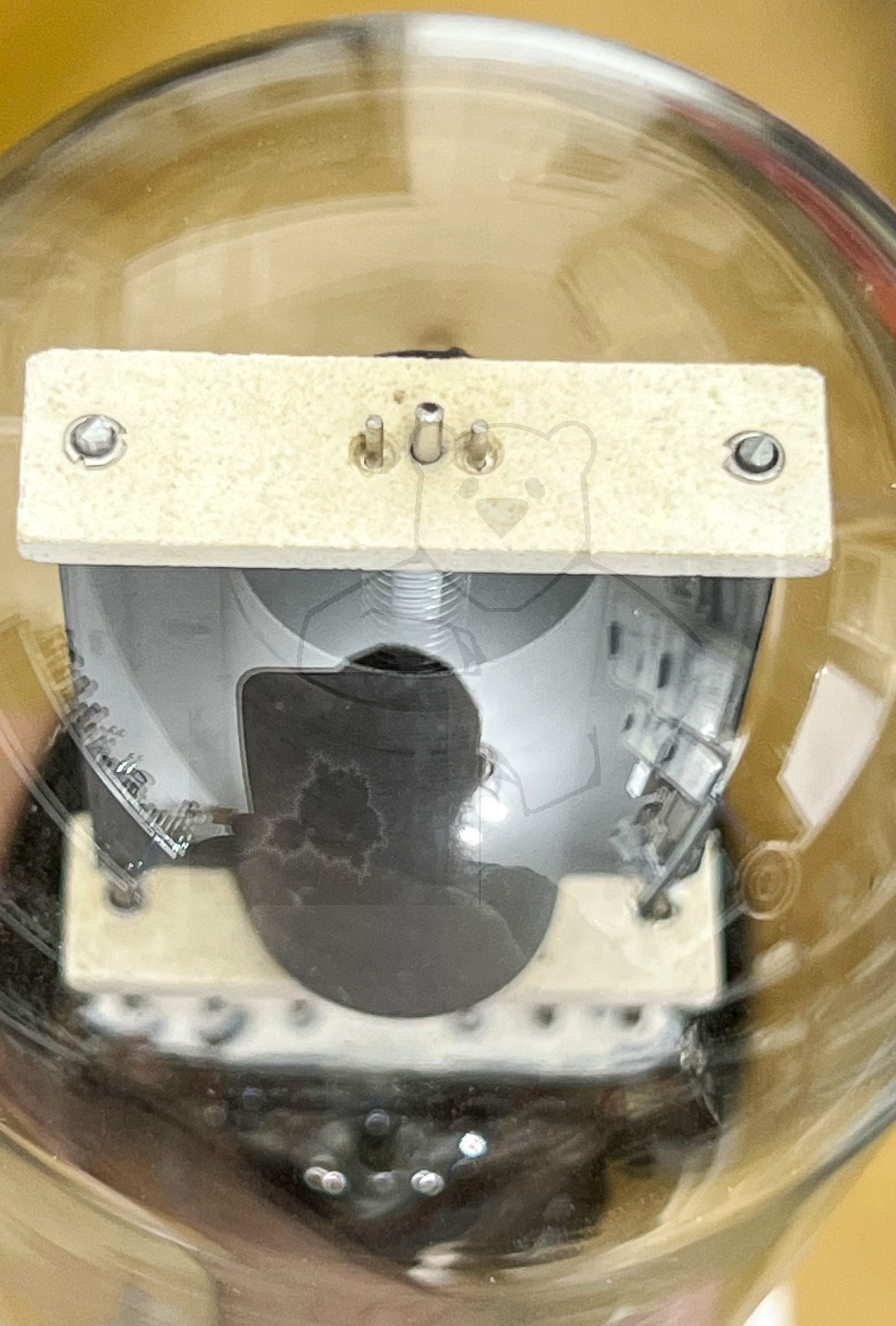

Röhre Bi #3784 Bild 6

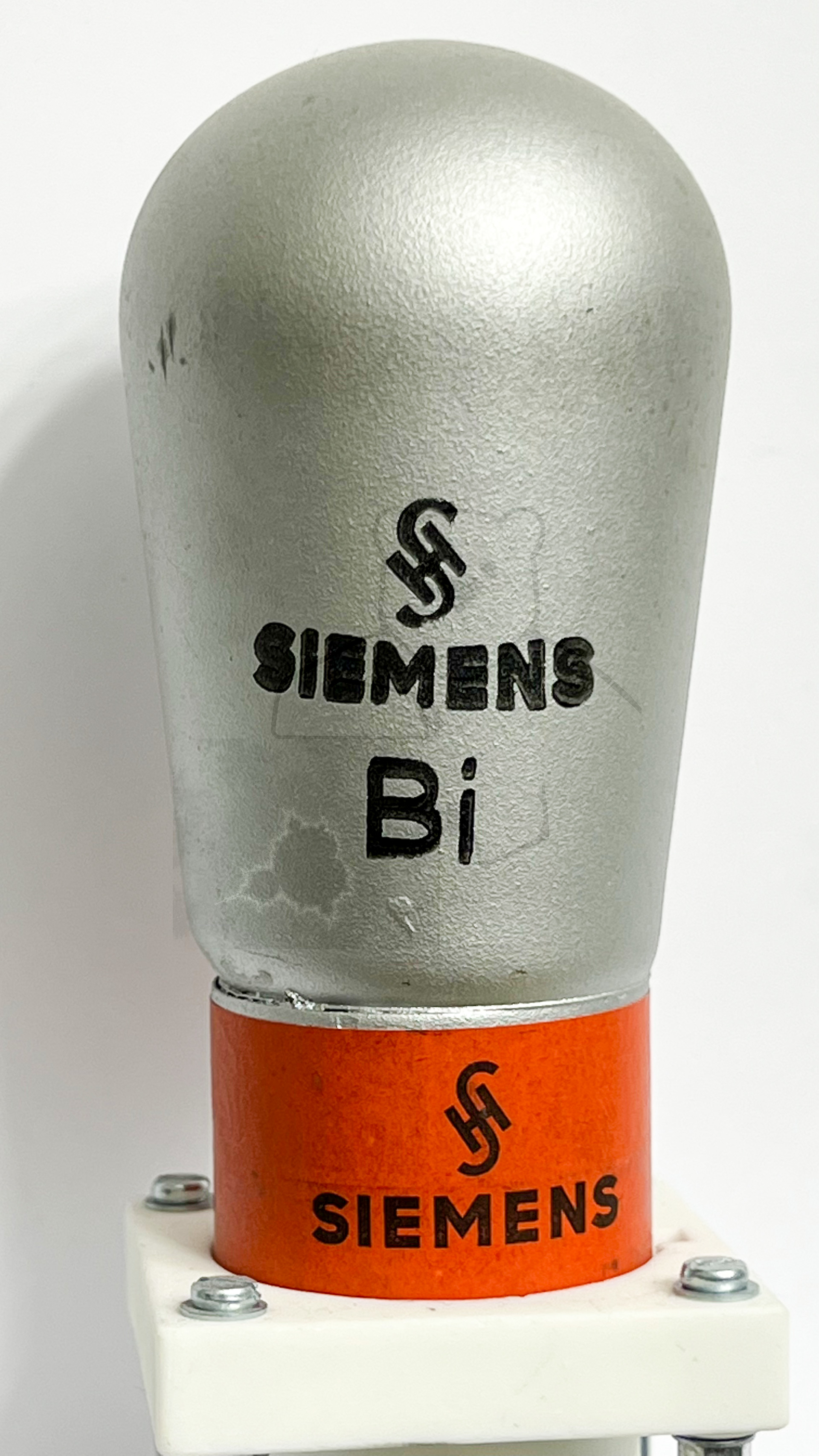

Röhre Bi #6653 Bild 1

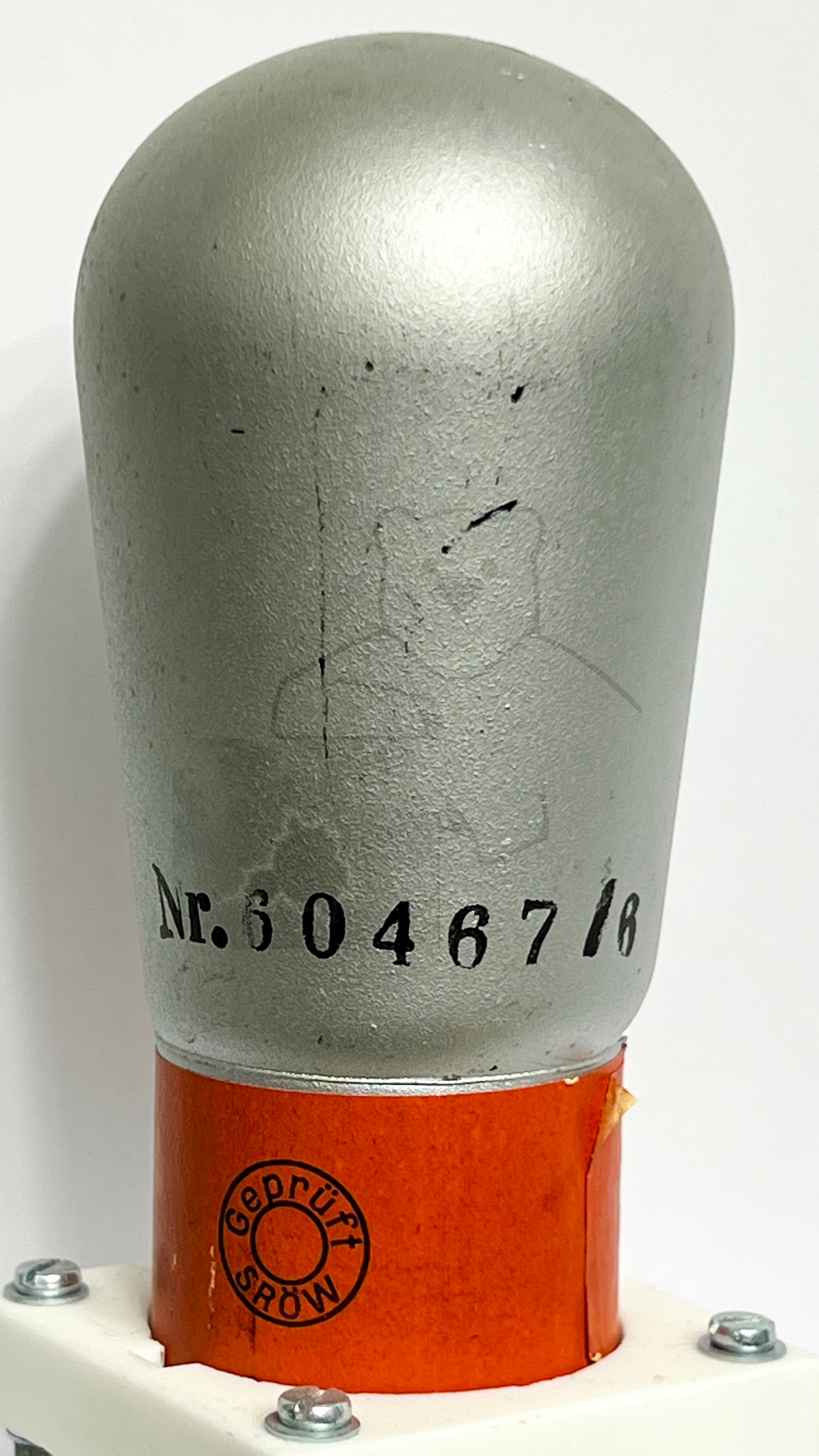

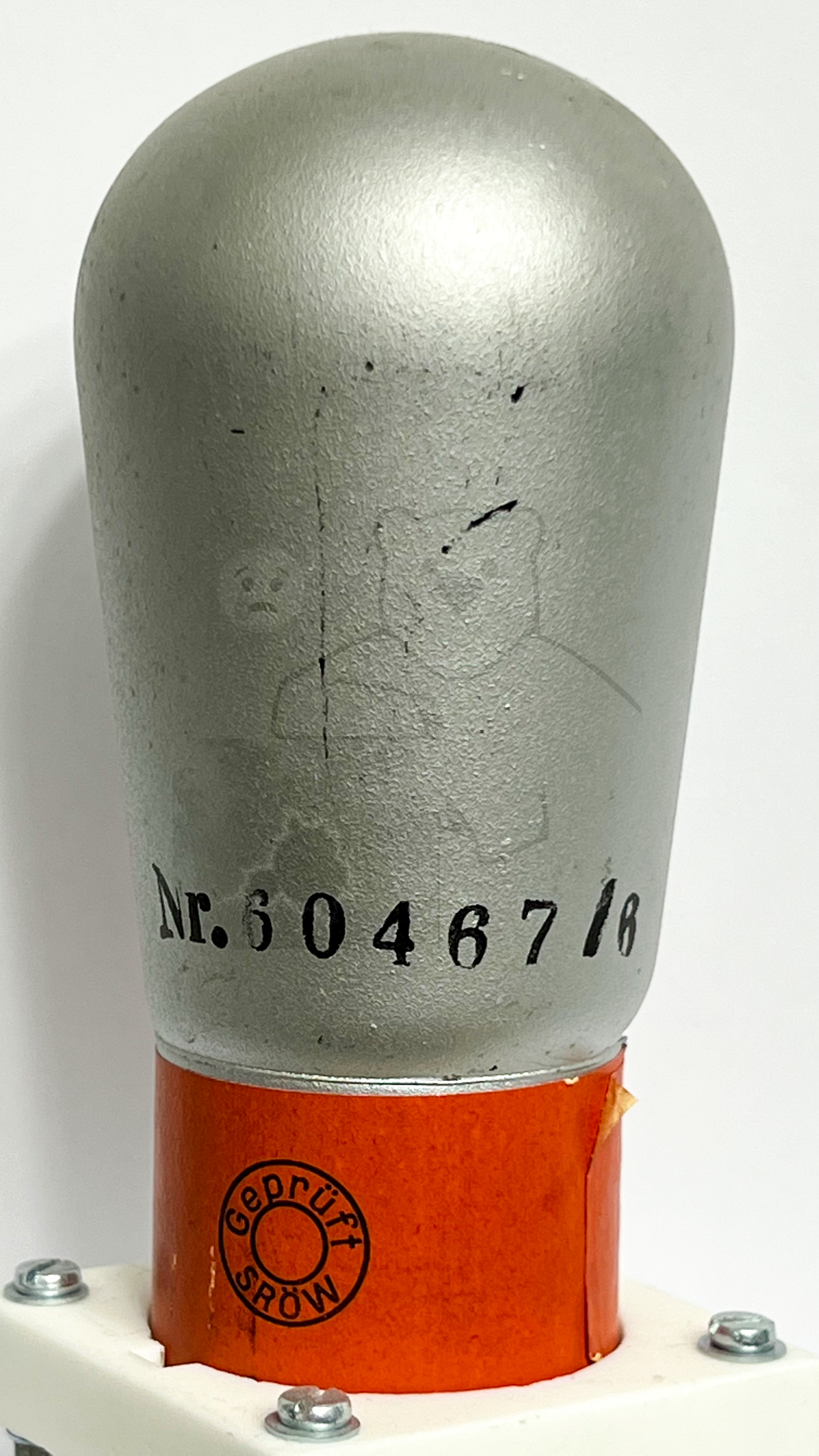

Röhre Bi #6653 Bild 2

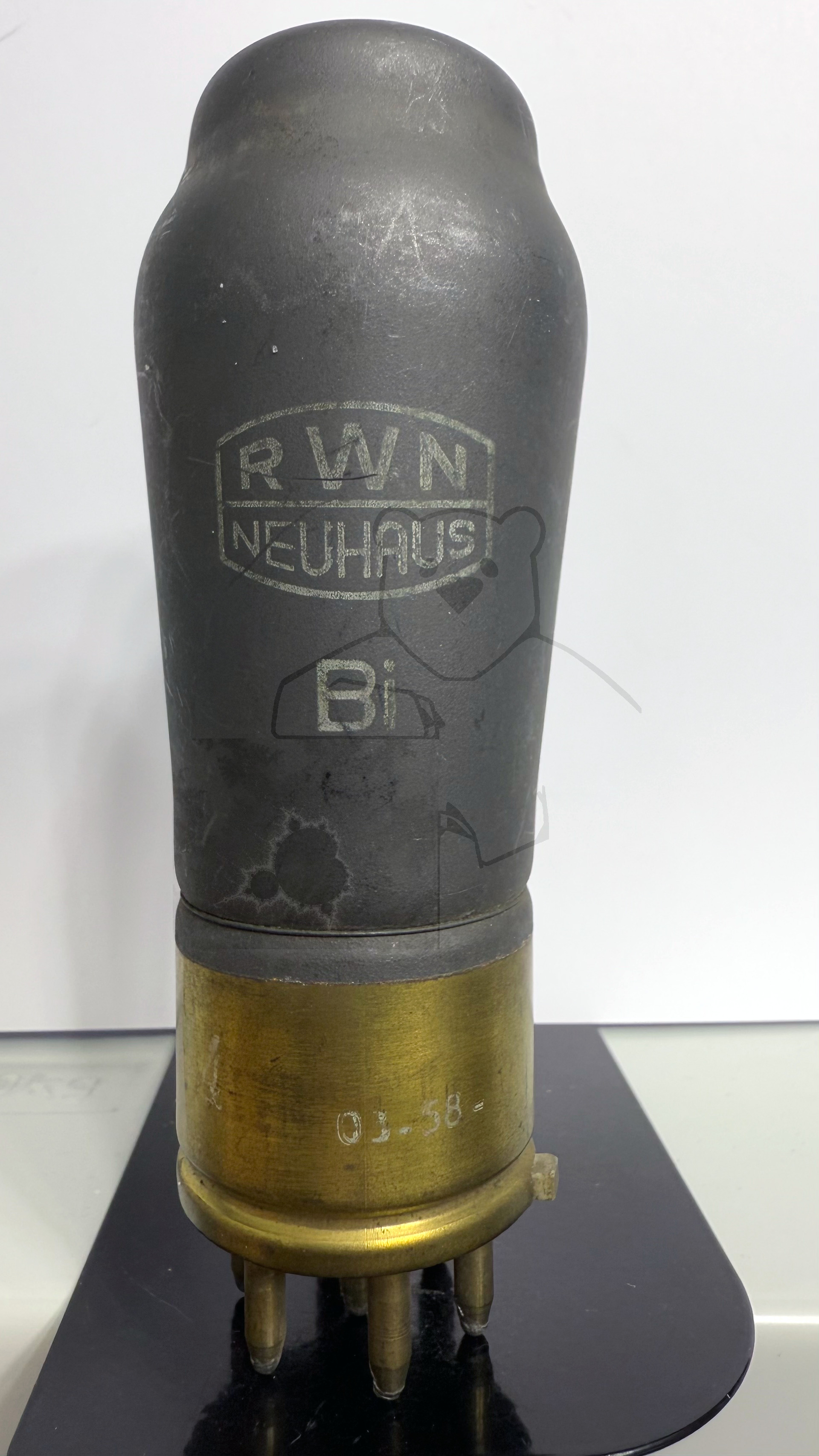

Röhre Bi #8004 Bild 1

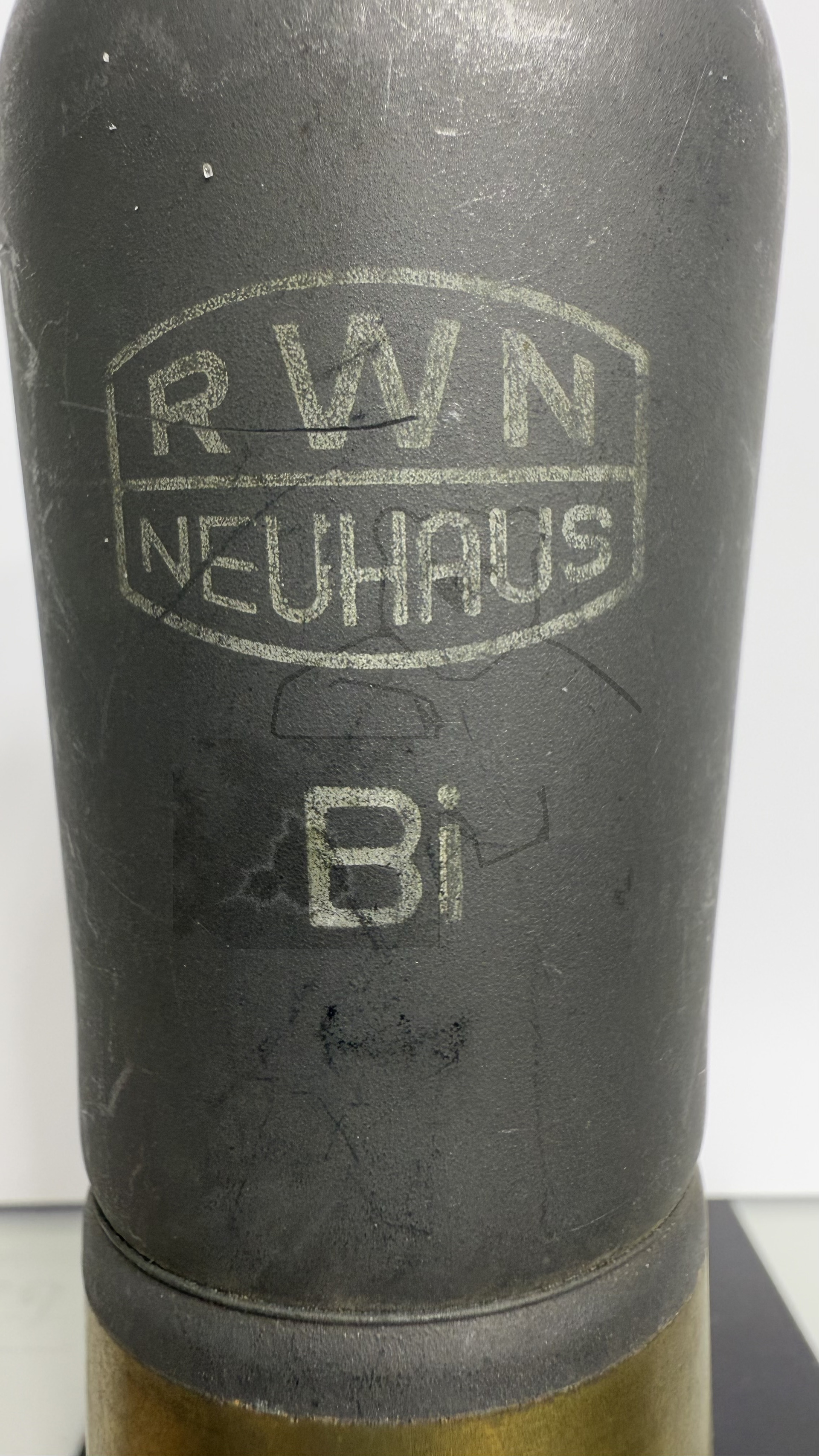

Röhre Bi #8004 Bild 2

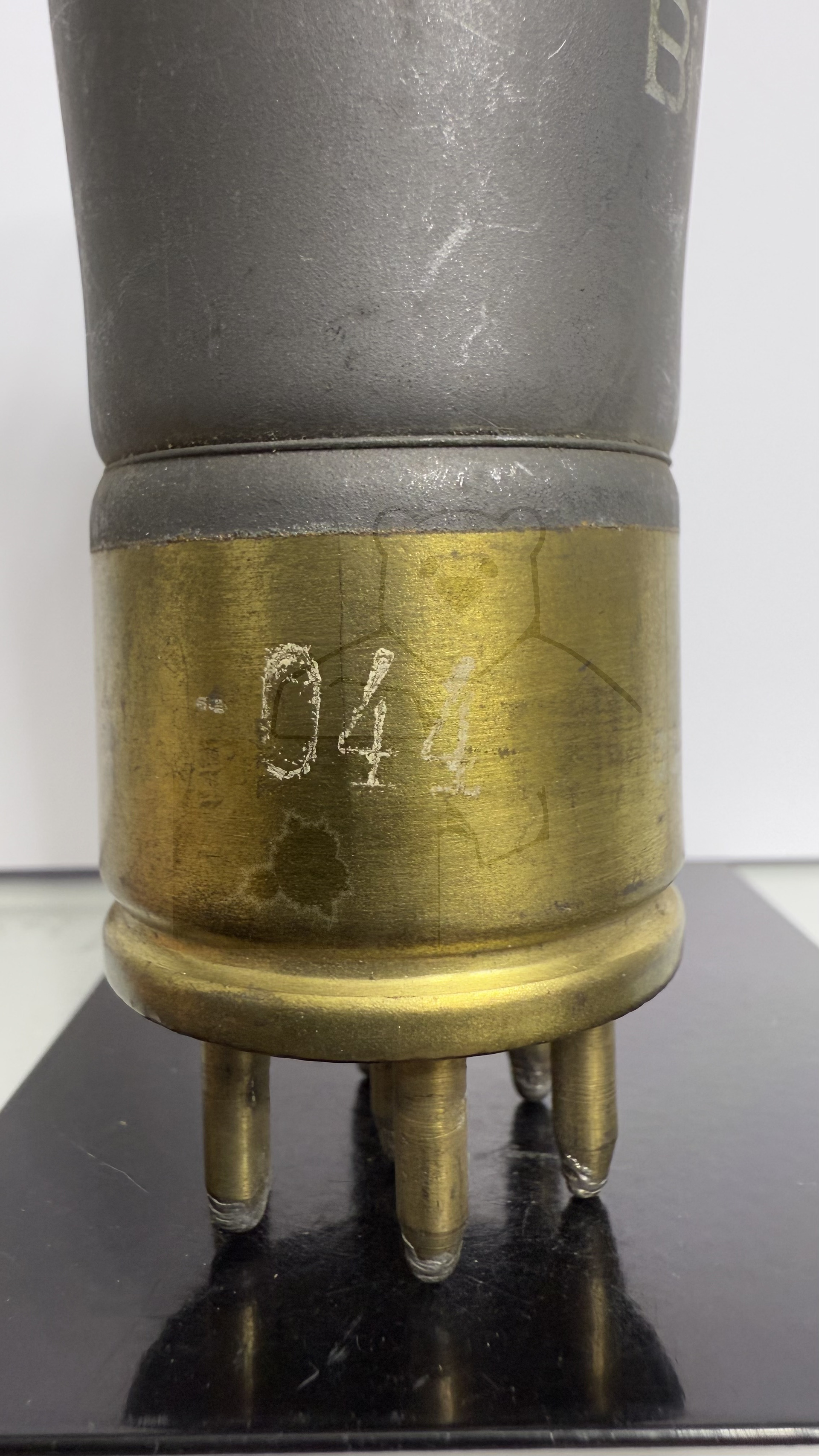

Röhre Bi #8004 Bild 3

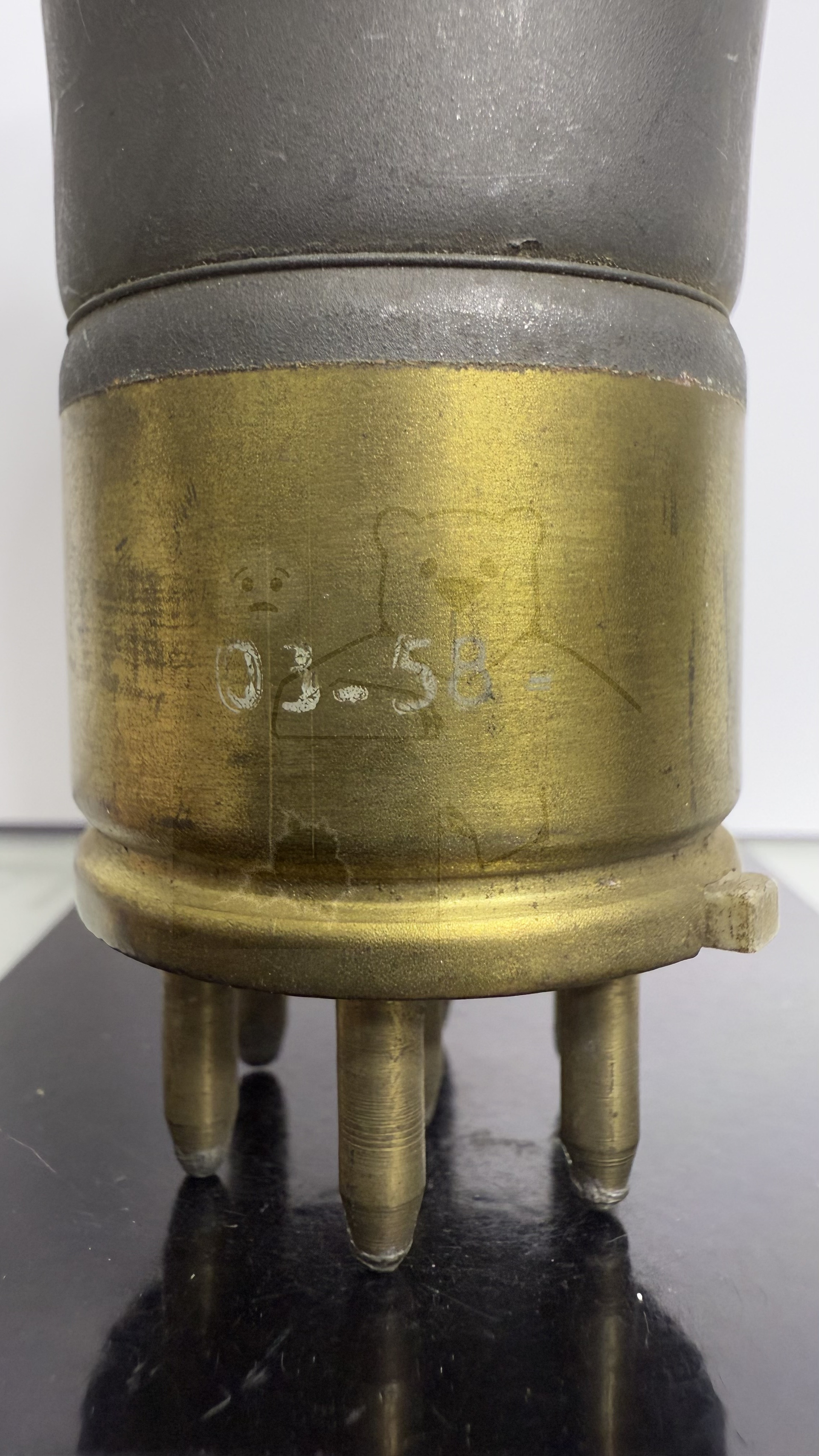

Röhre Bi #8004 Bild 4
Röhre Bi #8004 Bild 5

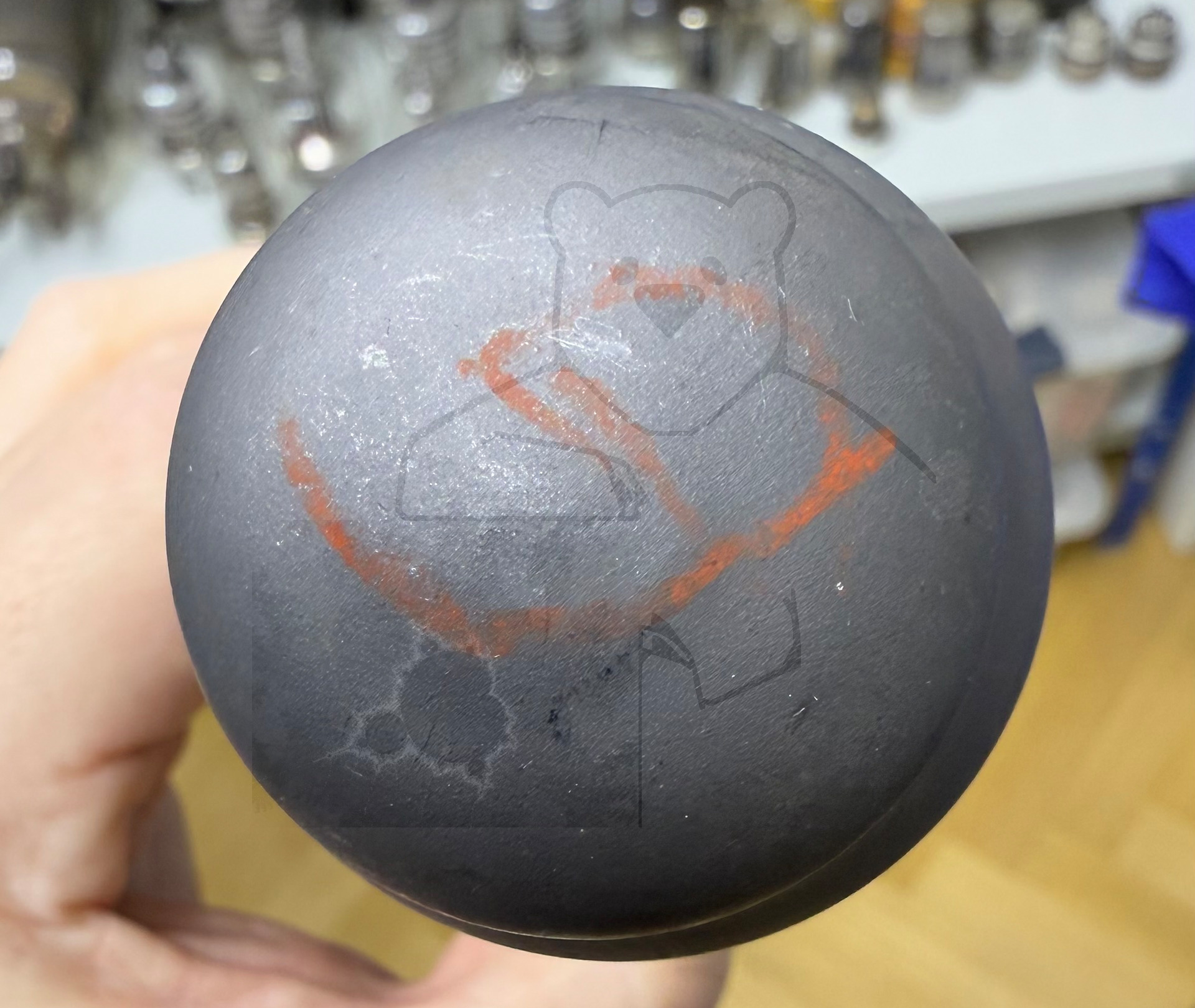

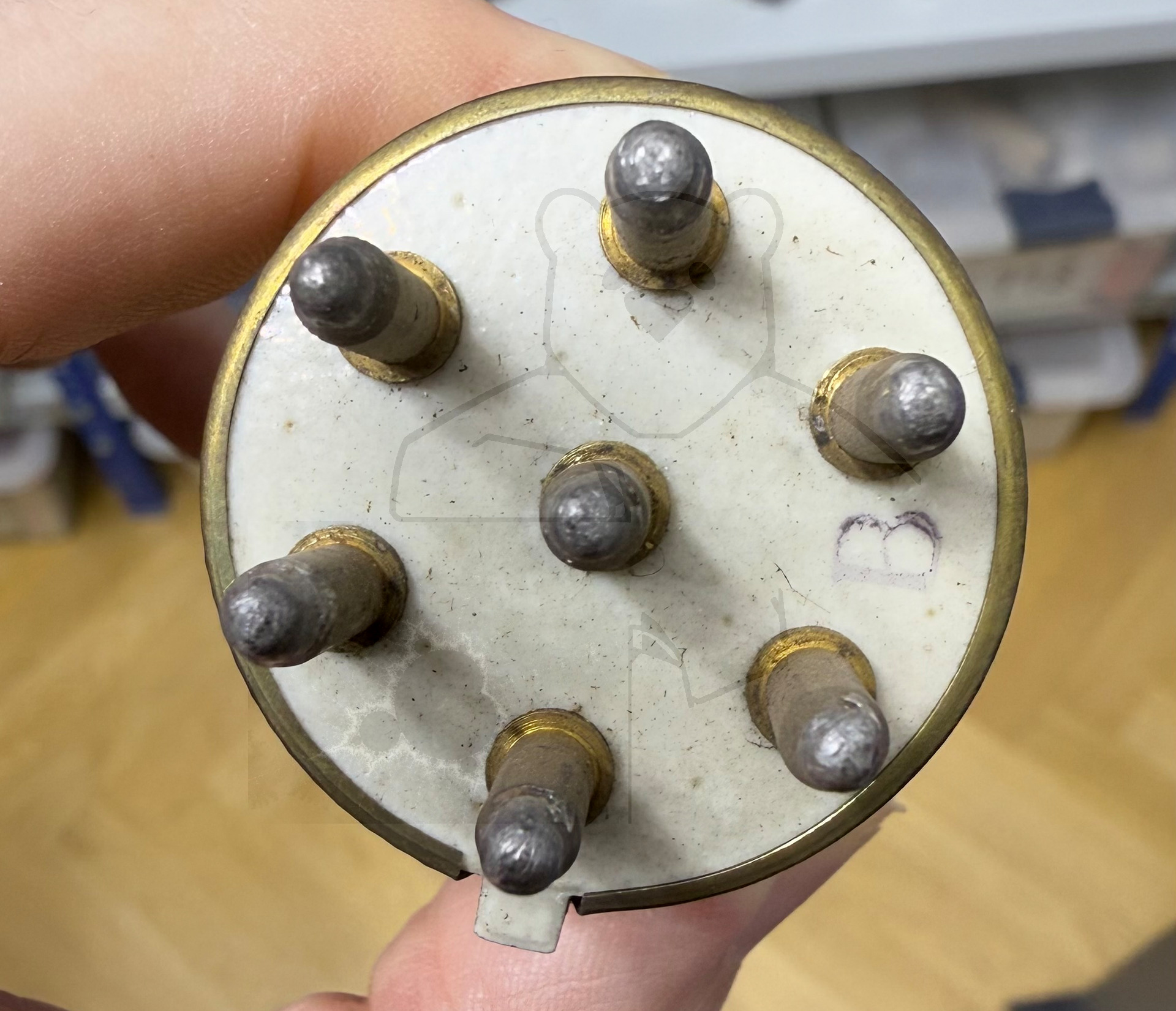

Röhre Bi #8004 Bild 6

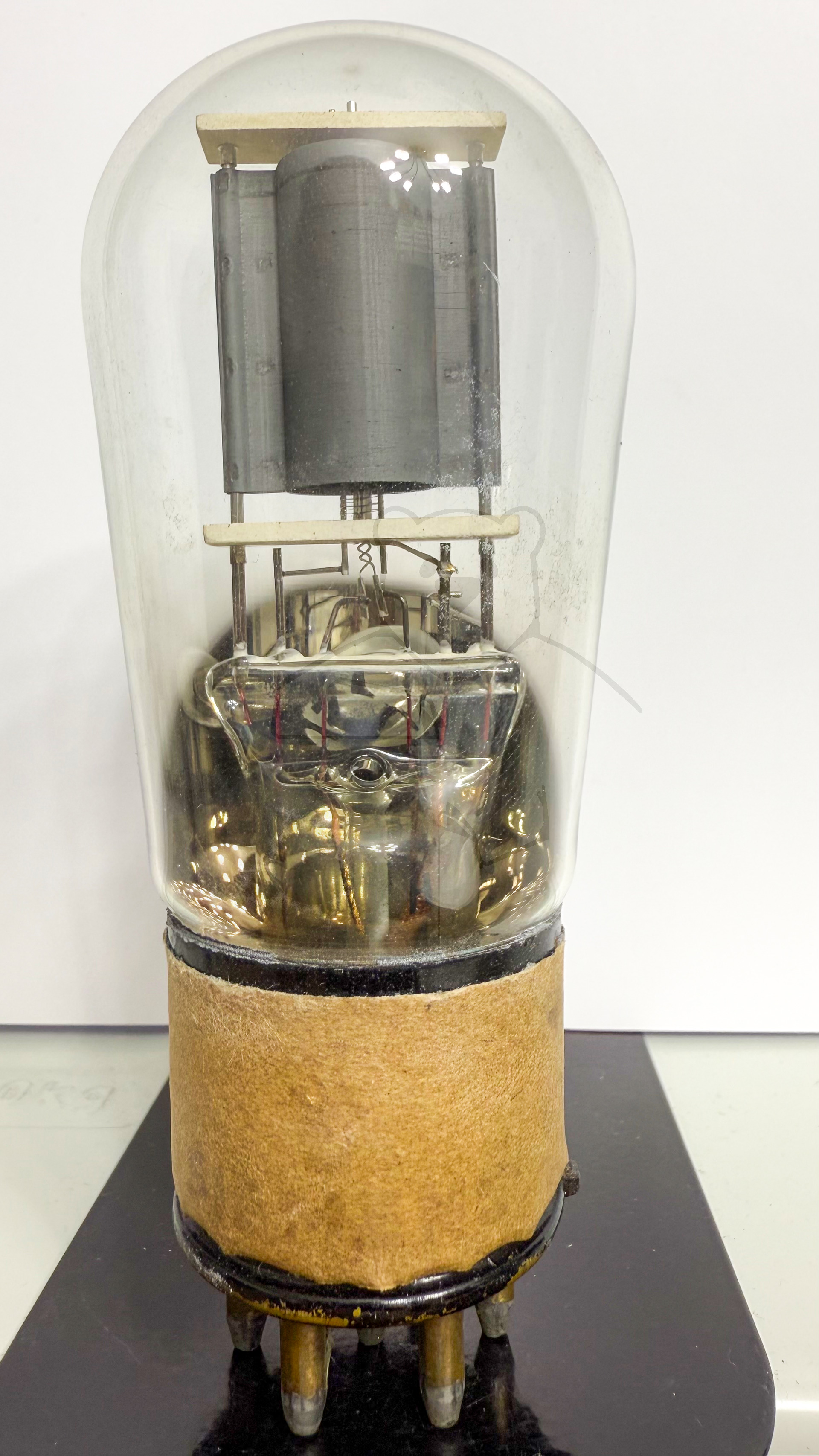

Röhre Bi #3769 Bild 1

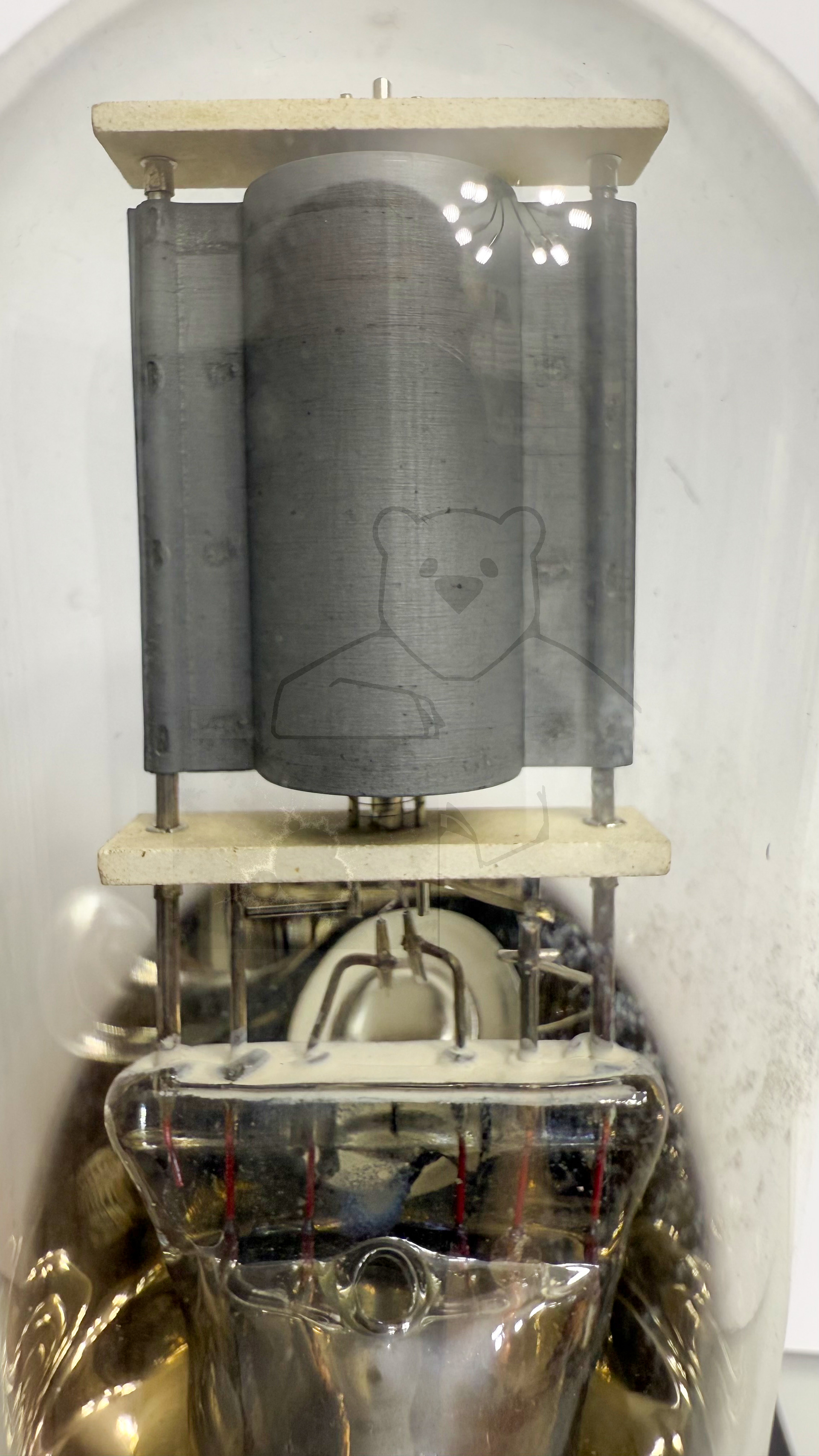

Röhre Bi #3769 Bild 2

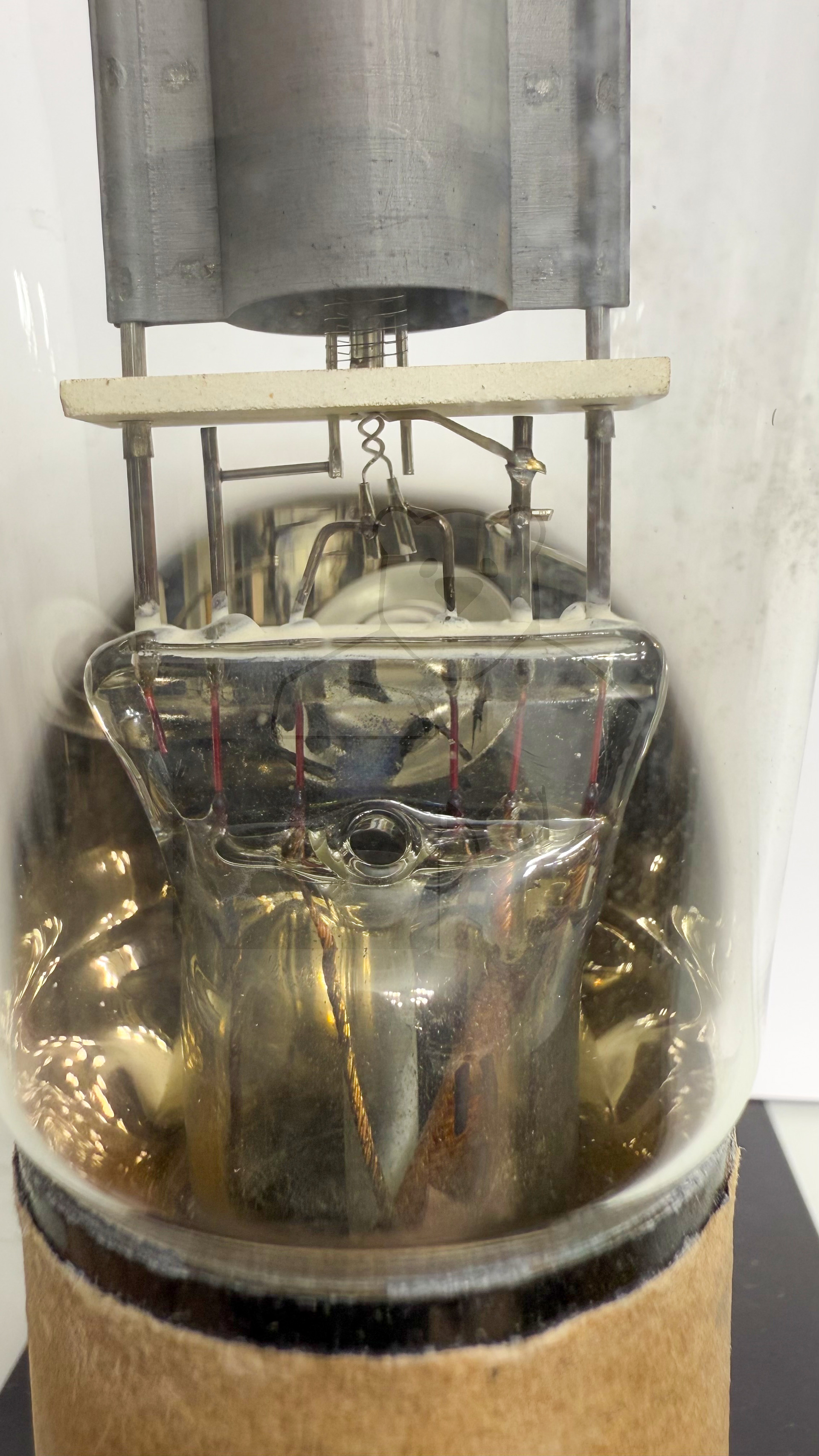

Röhre Bi #3769 Bild 3

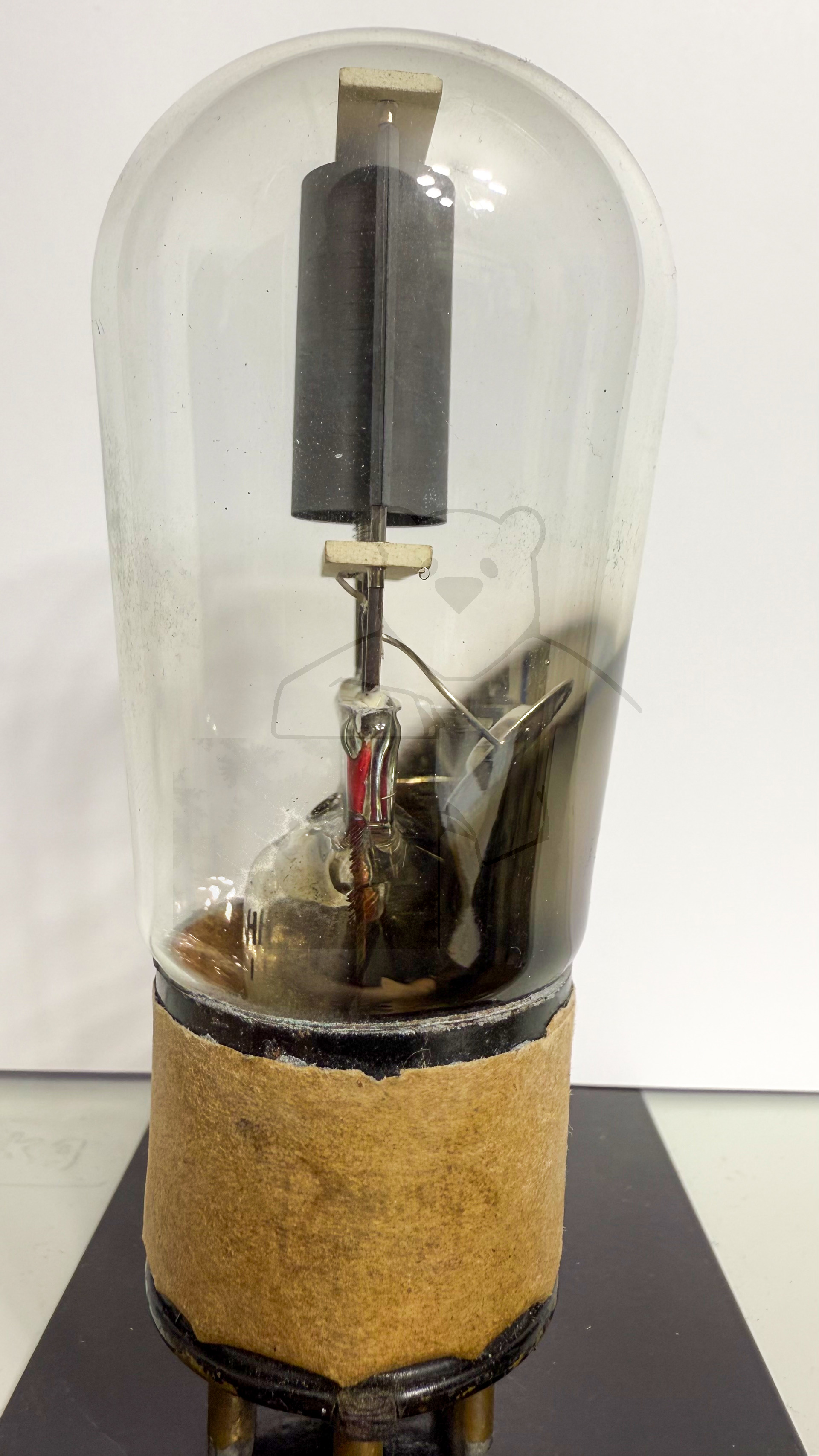

Röhre Bi #3769 Bild 4

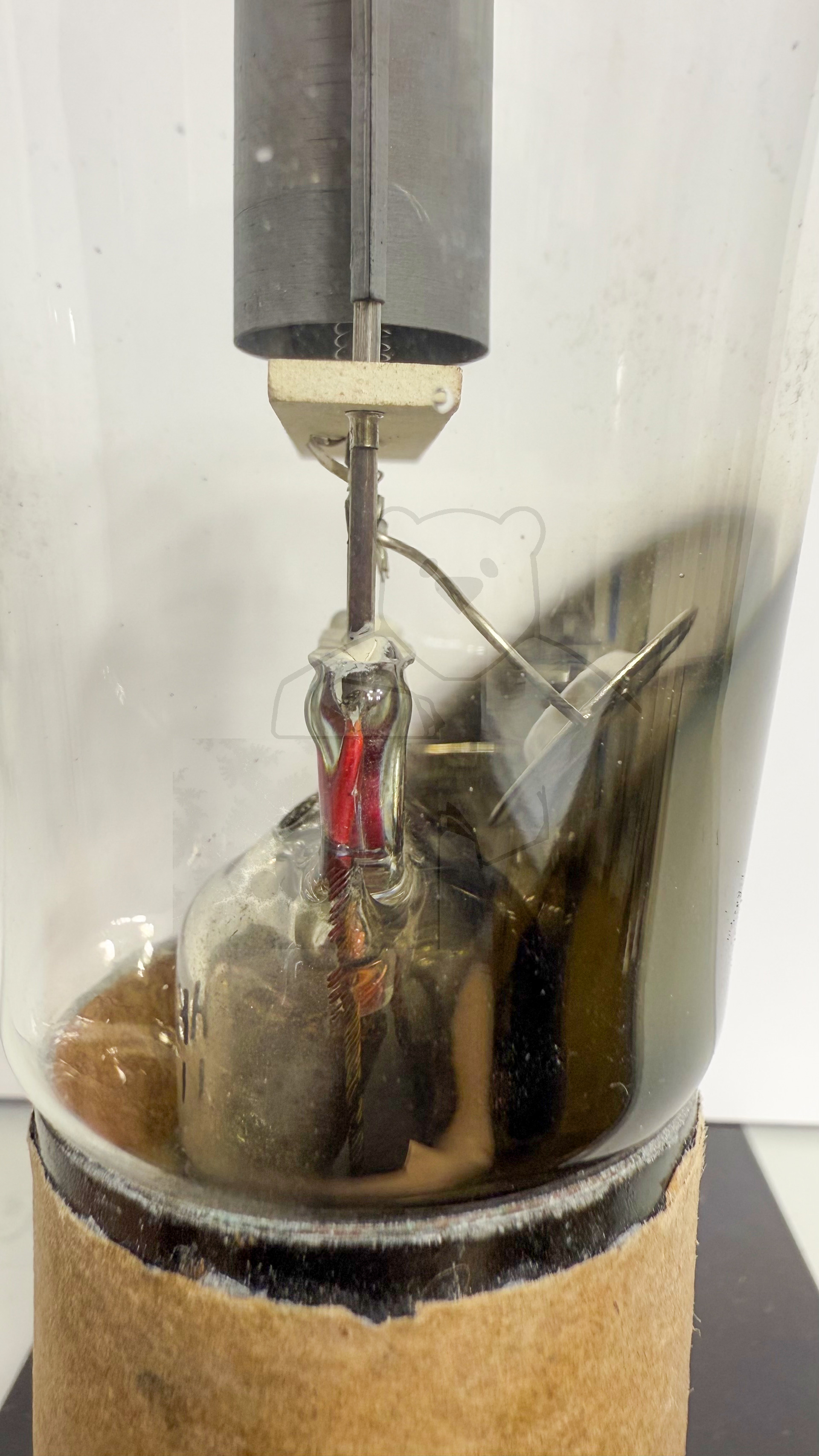

Röhre Bi #3769 Bild 5

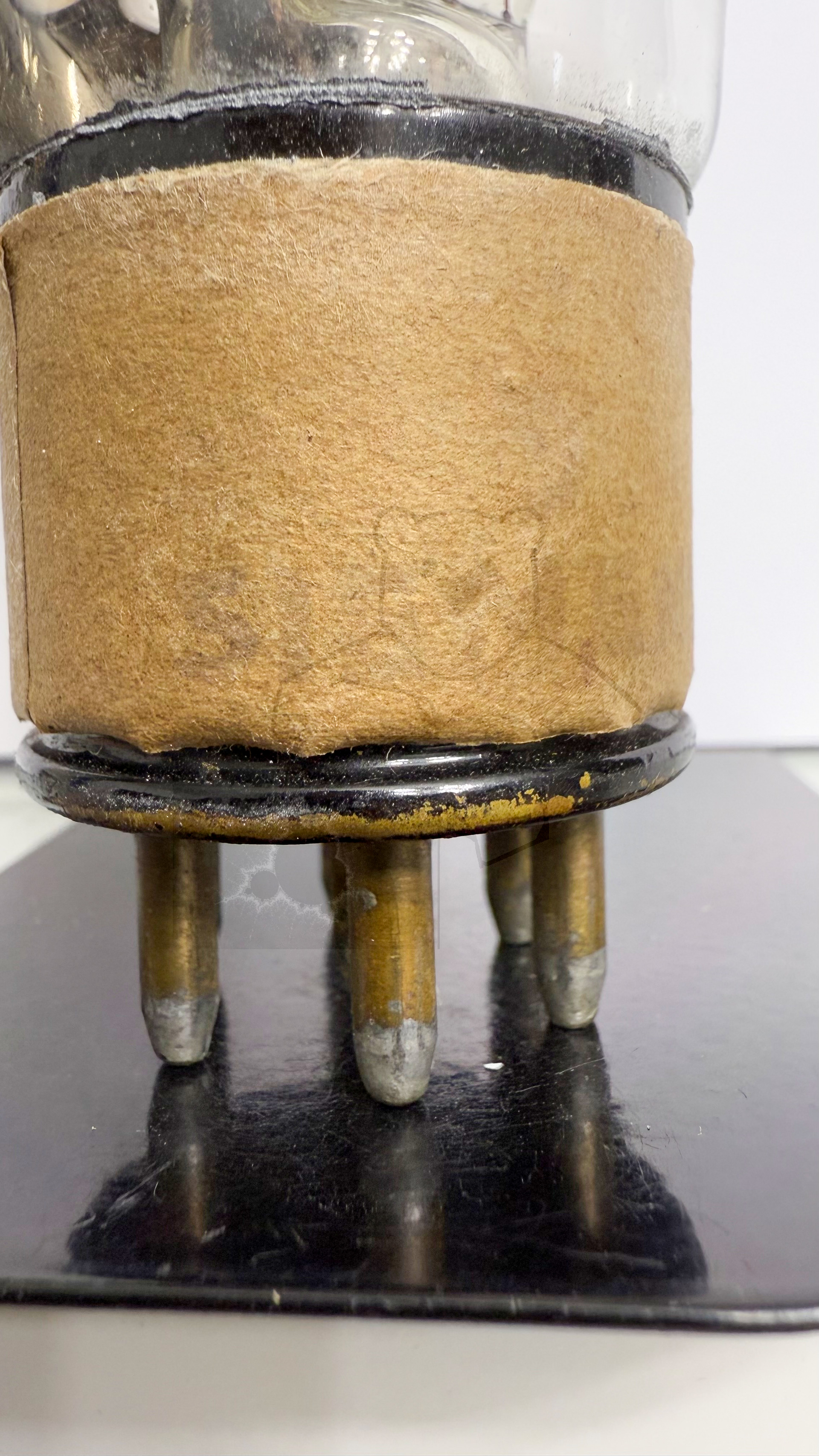

Röhre Bi #3769 Bild 6

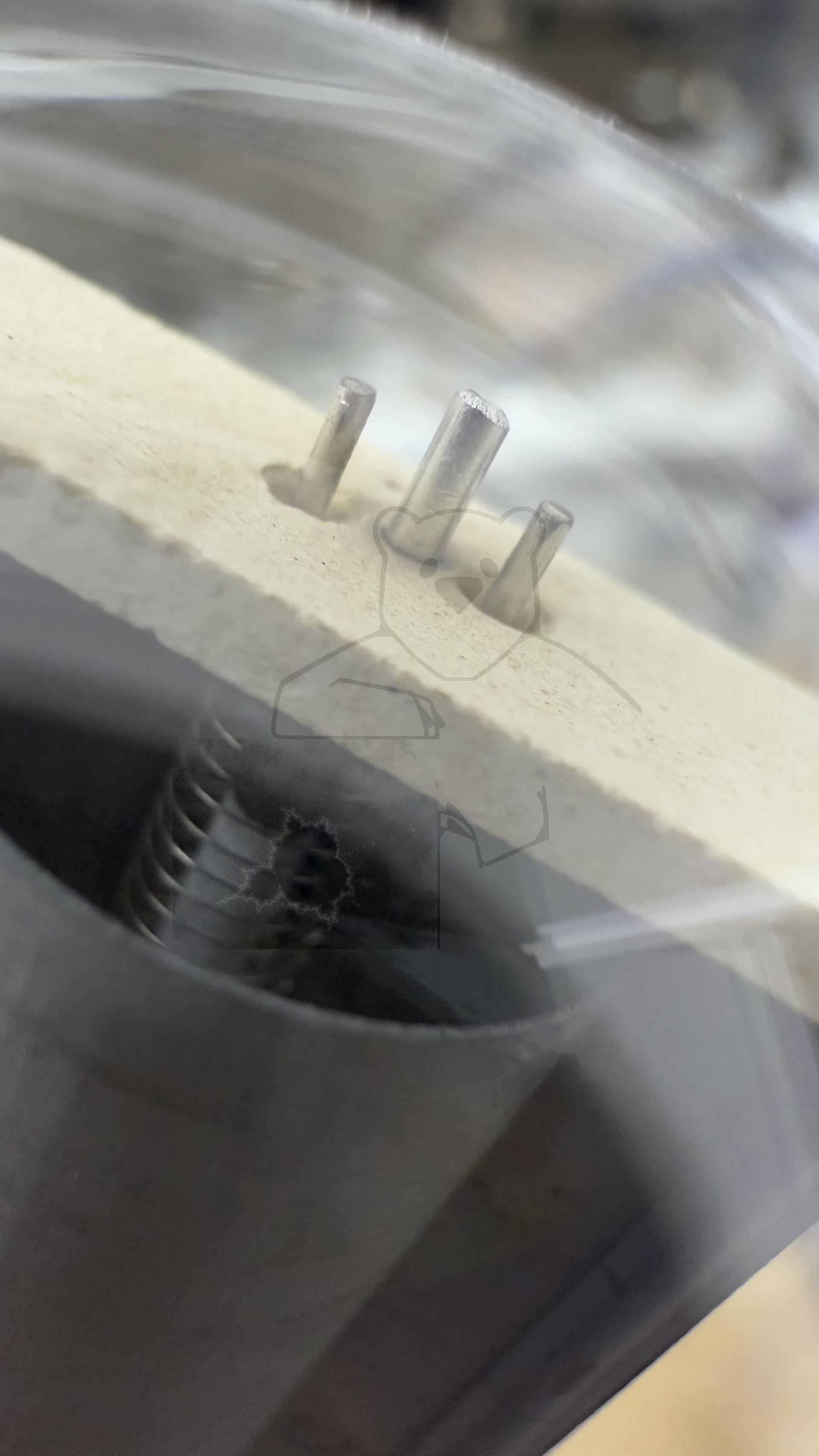

Röhre Bi #3769 Bild 7

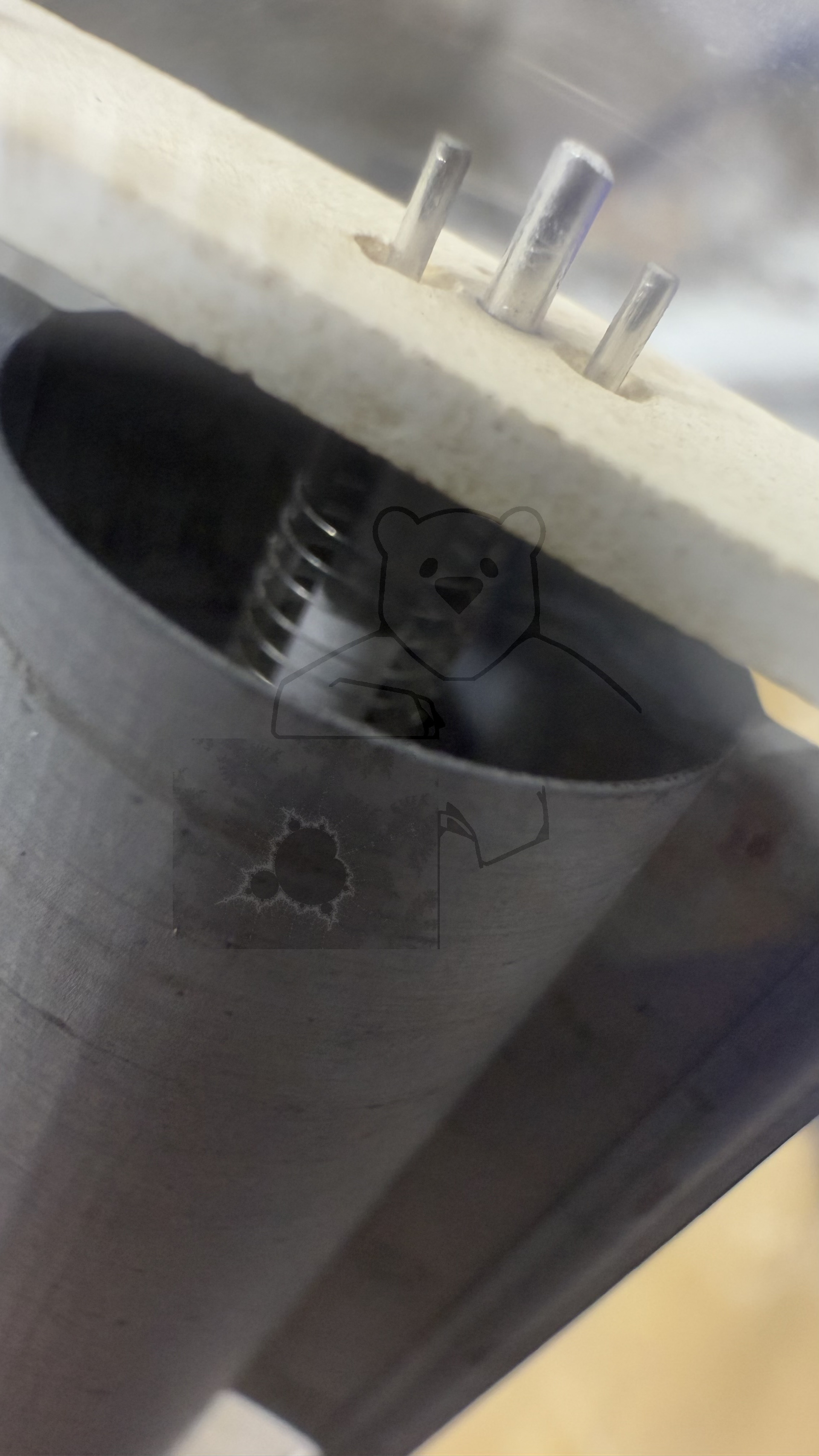

Röhre Bi #3769 Bild 8

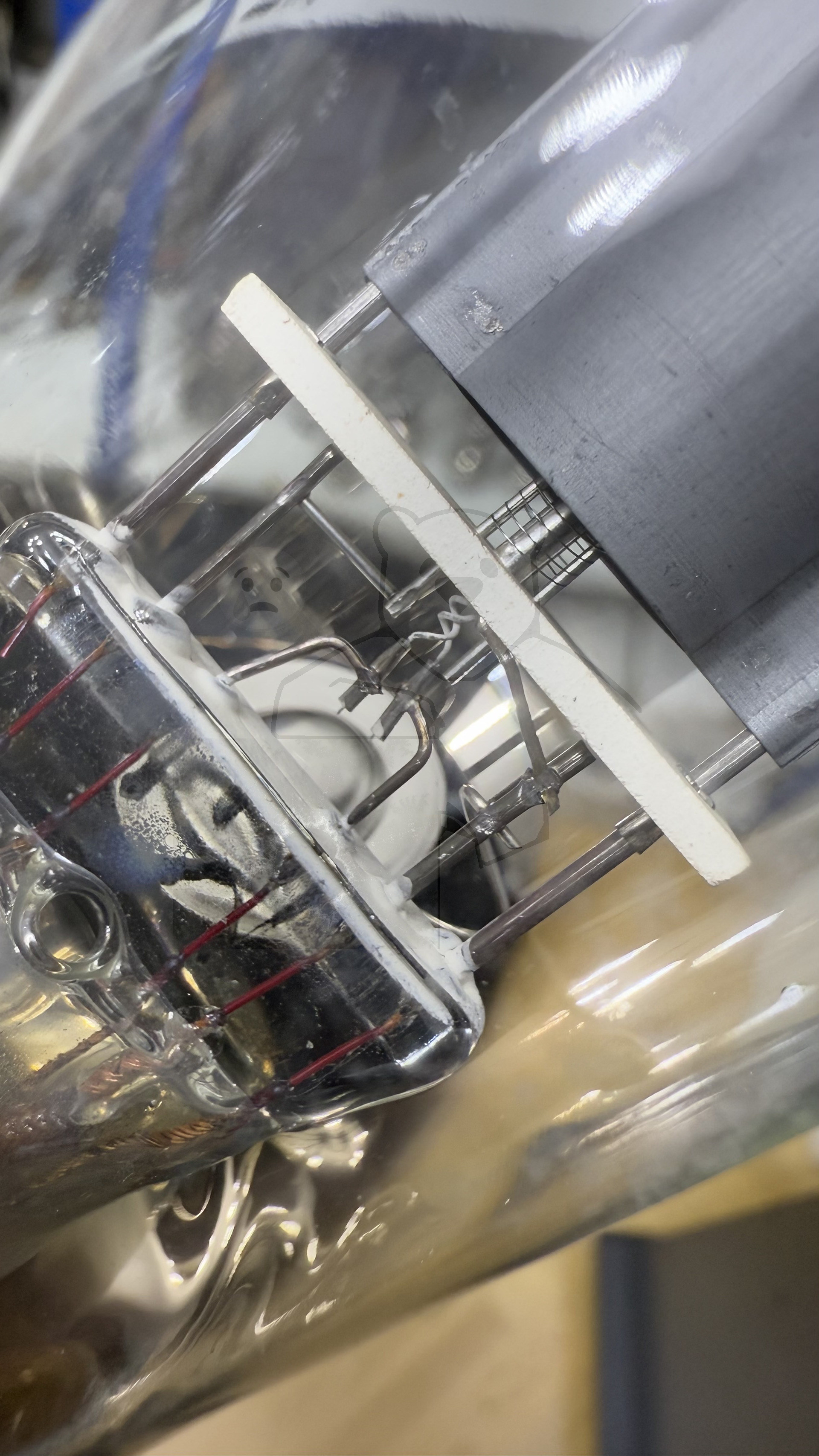

Röhre Bi #3769 Bild 9

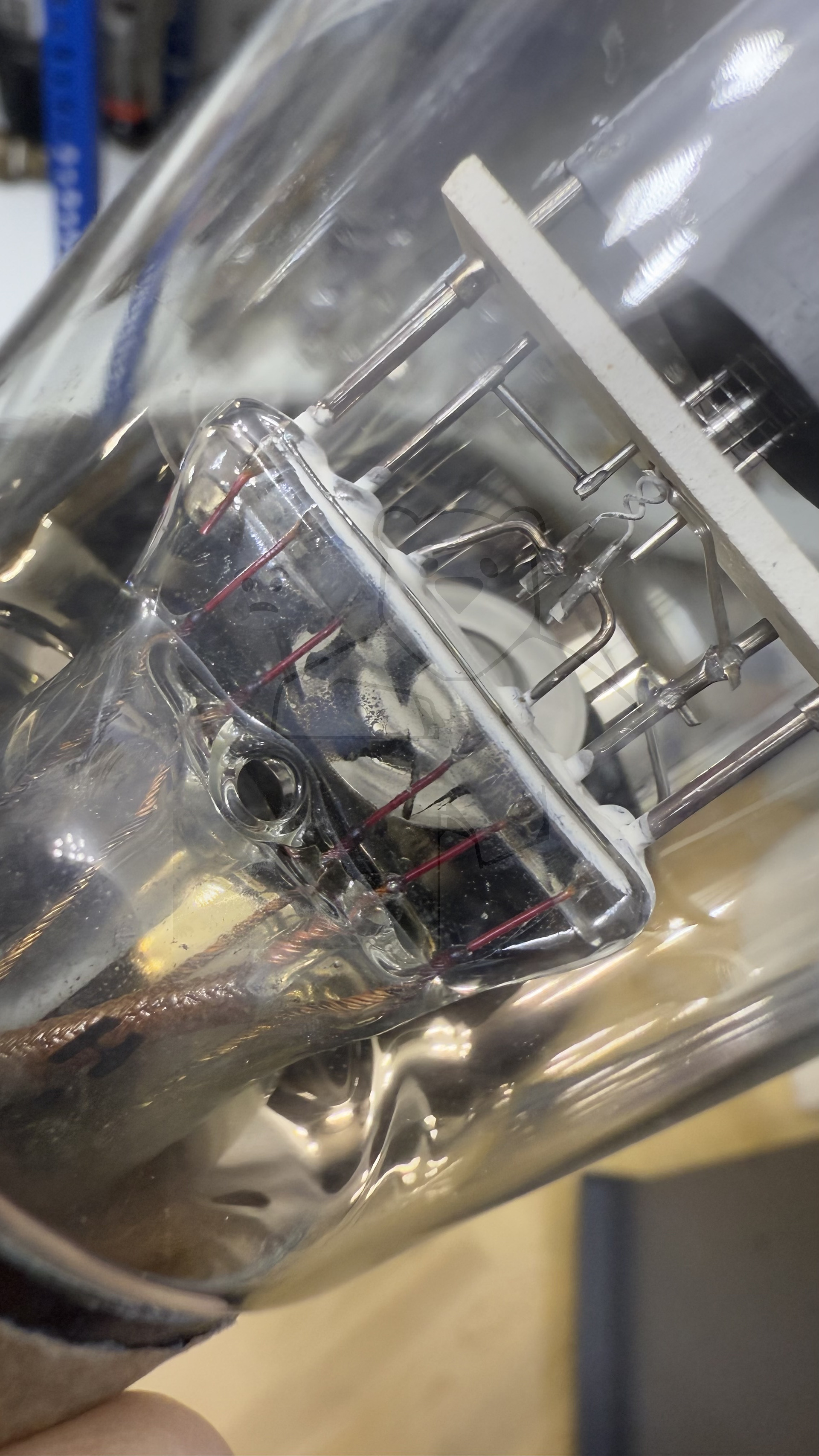

Röhre Bi #3769 Bild 10

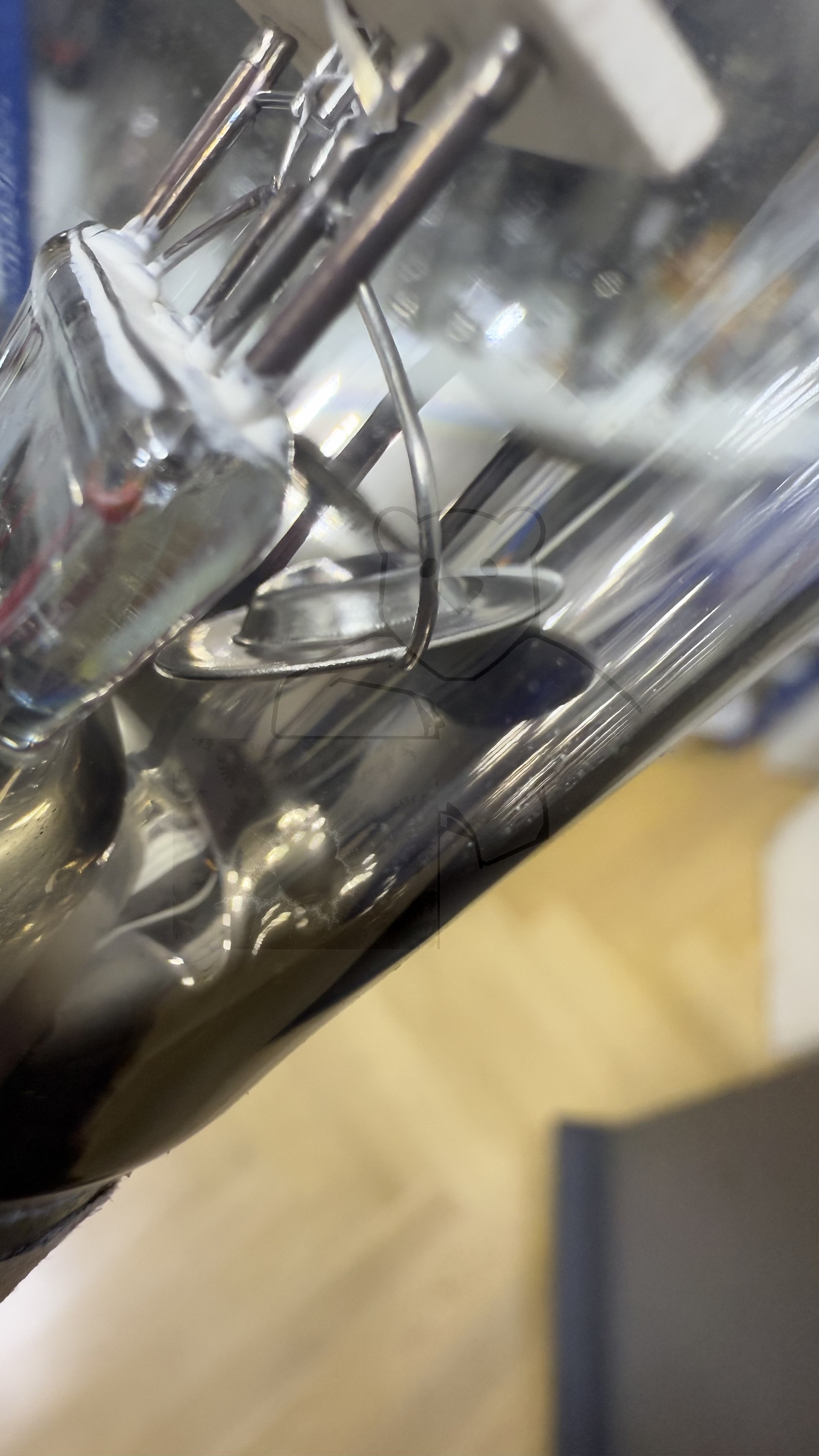

Röhre Bi #3769 Bild 11
Röhre Bi #3769 Bild 12

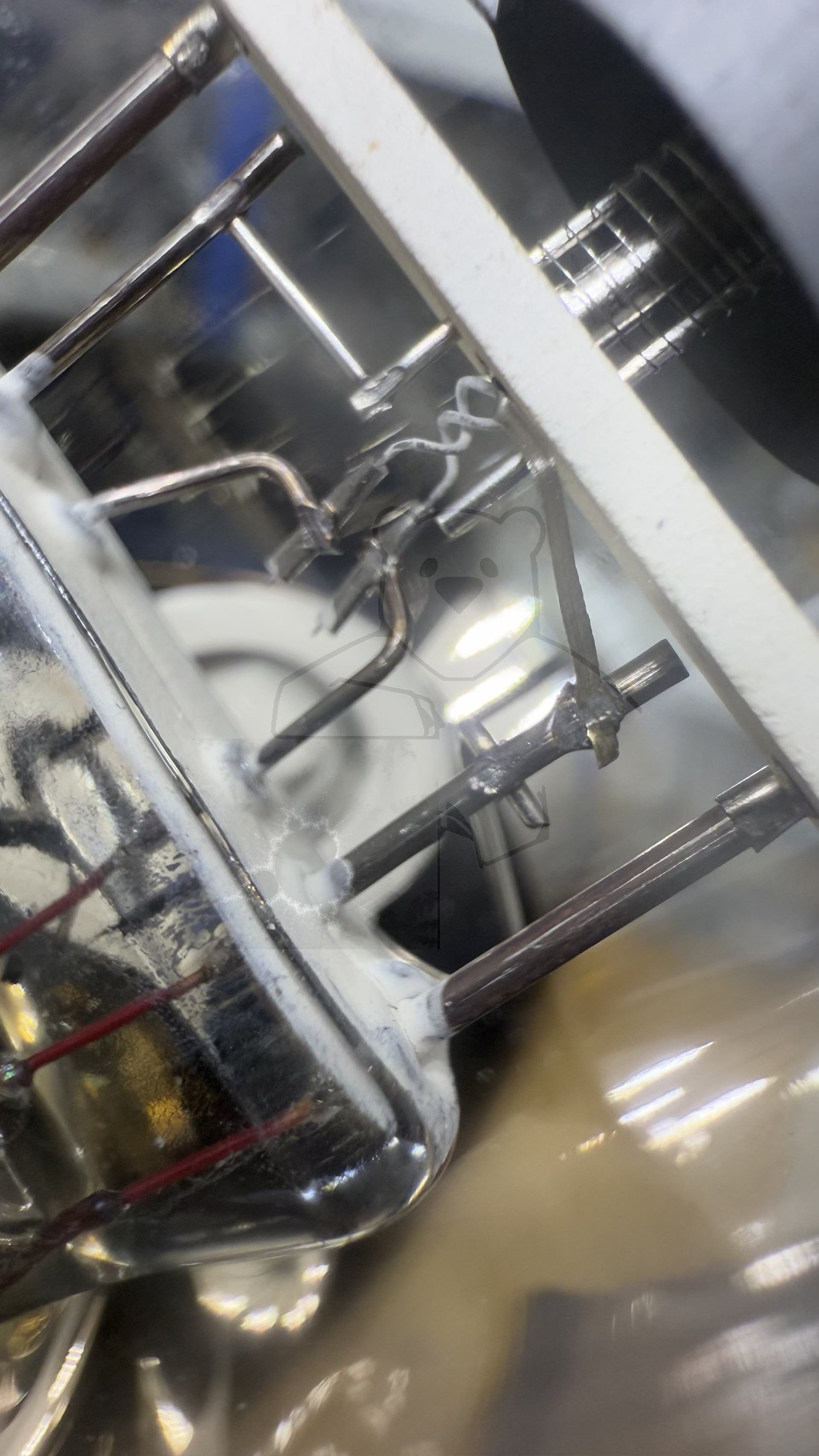

Röhre Bi #3769 Bild 13

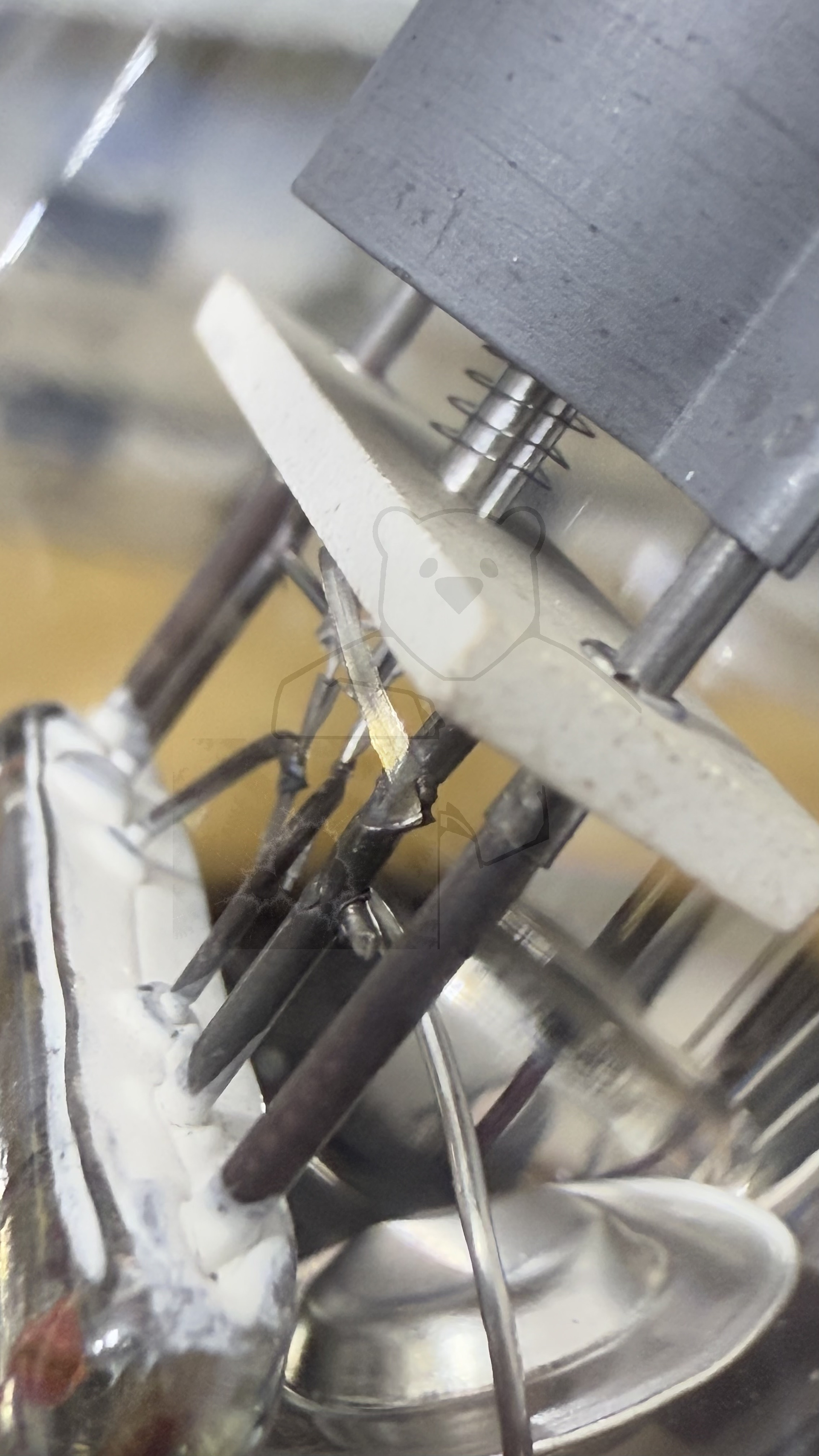

Röhre Bi #3769 Bild 14

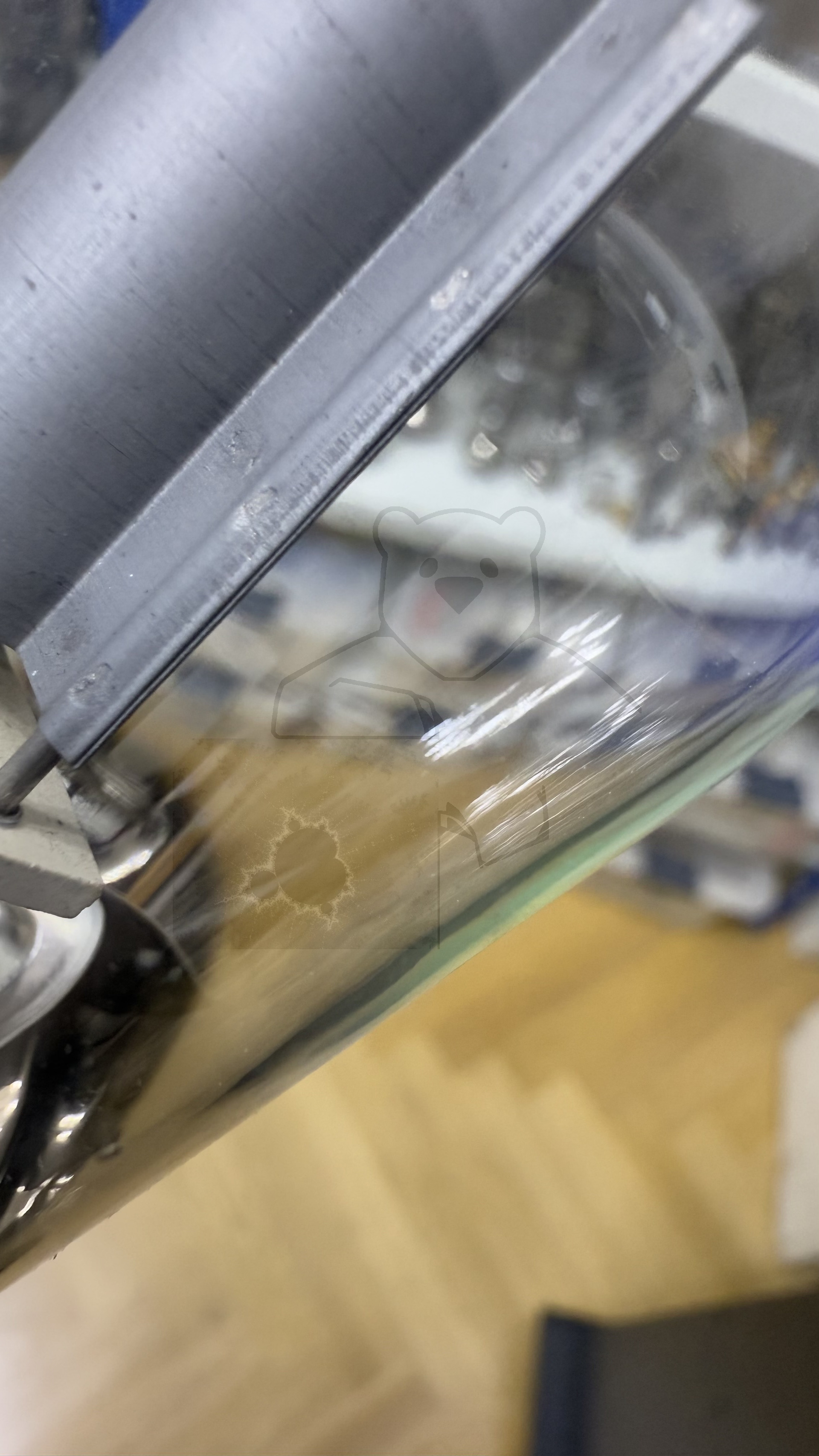

Röhre Bi #3769 Bild 15

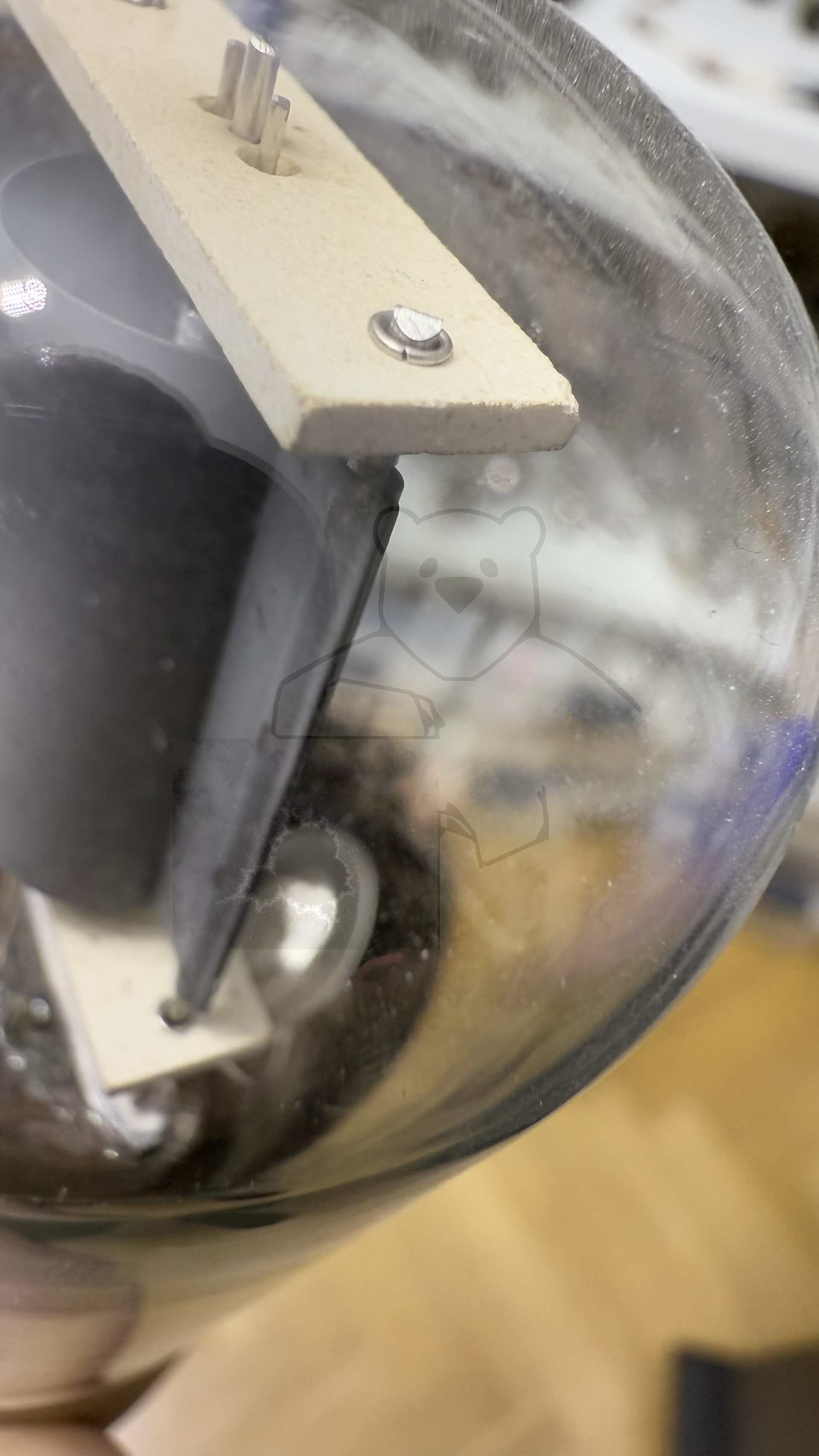

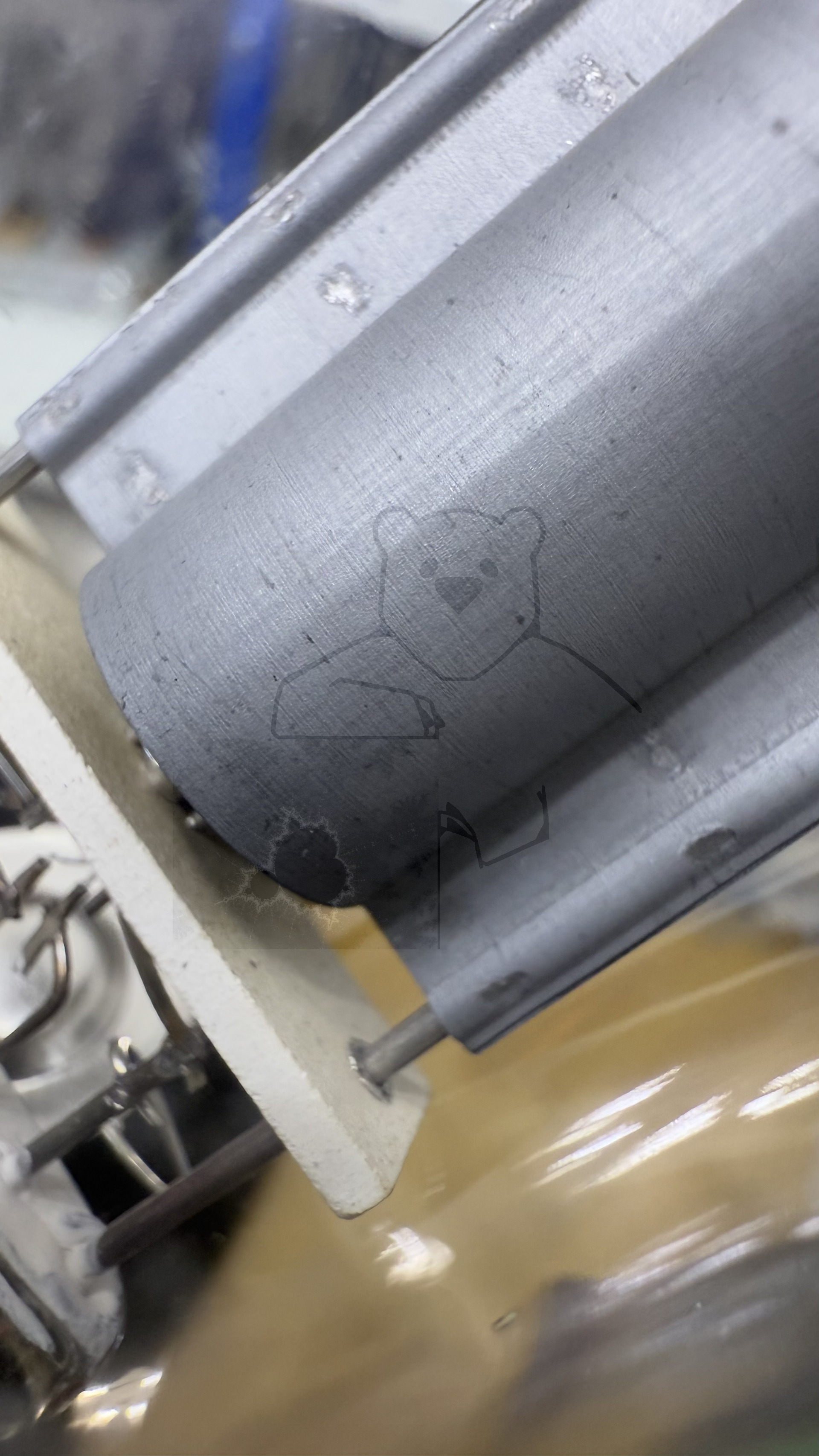

Röhre Bi #3769 Bild 16
Röhre Bi #3769 Bild 17
Röhre Bi #3769 Bild 18

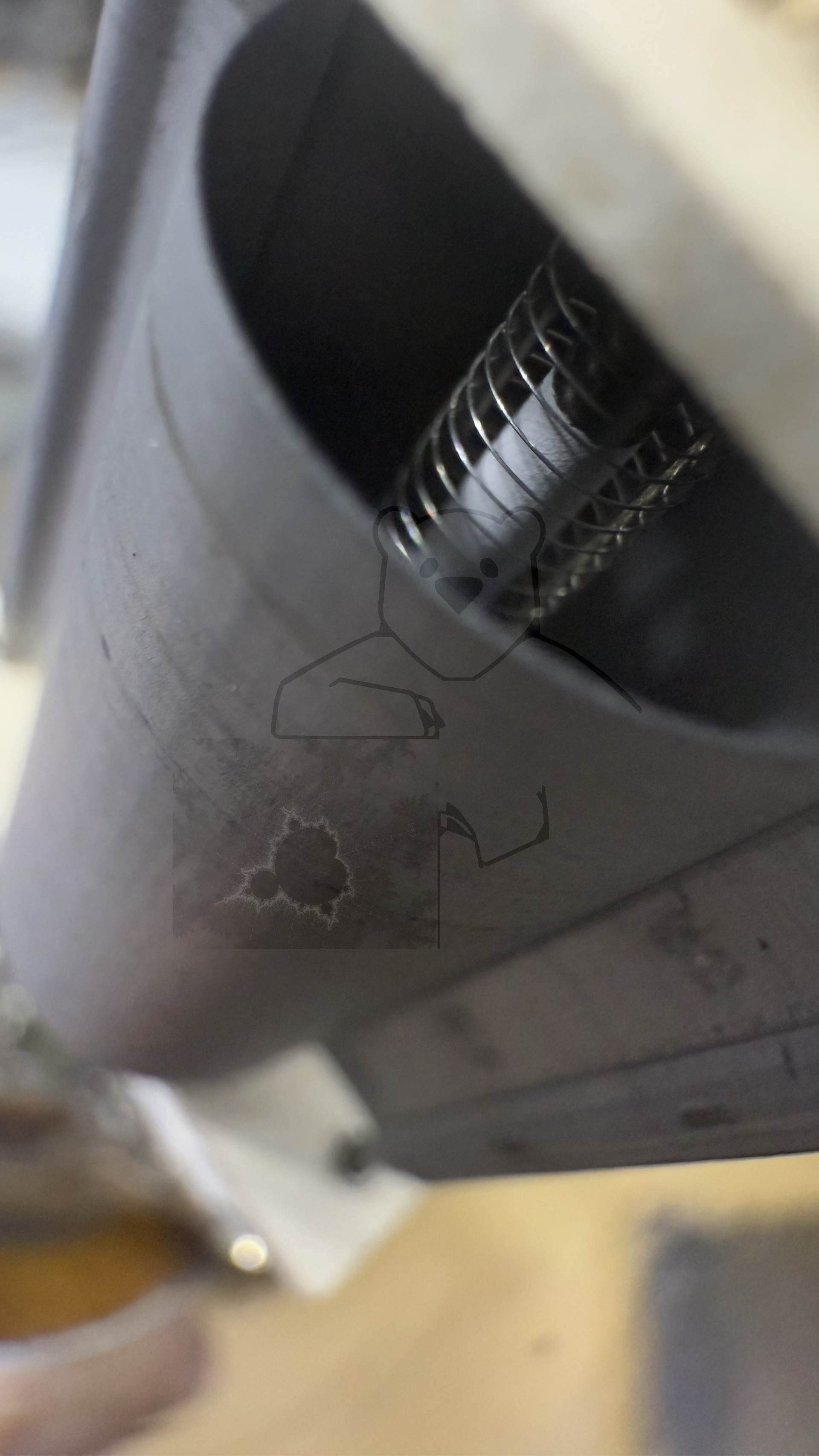

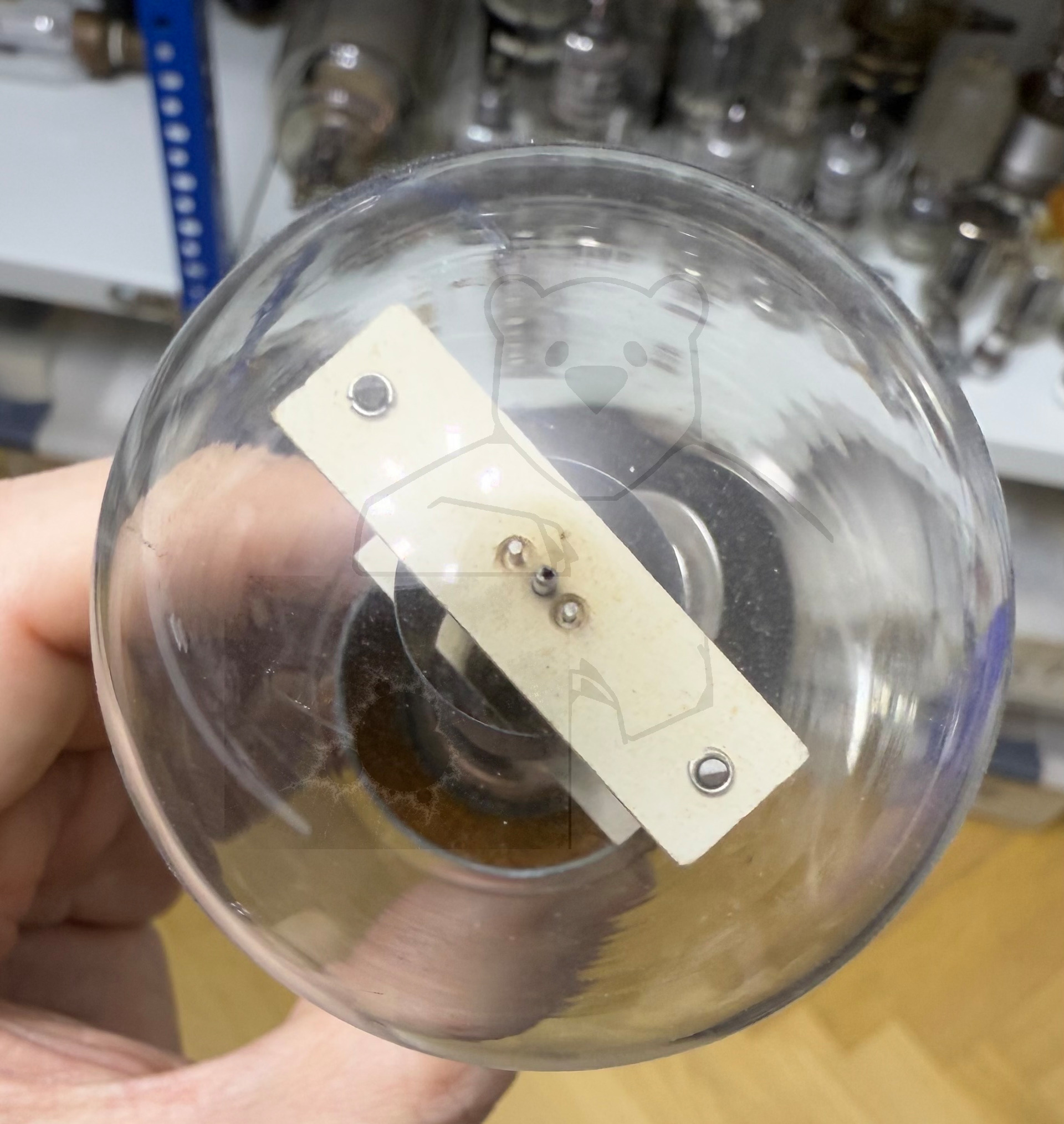

Röhre Bi #3769 Bild 19

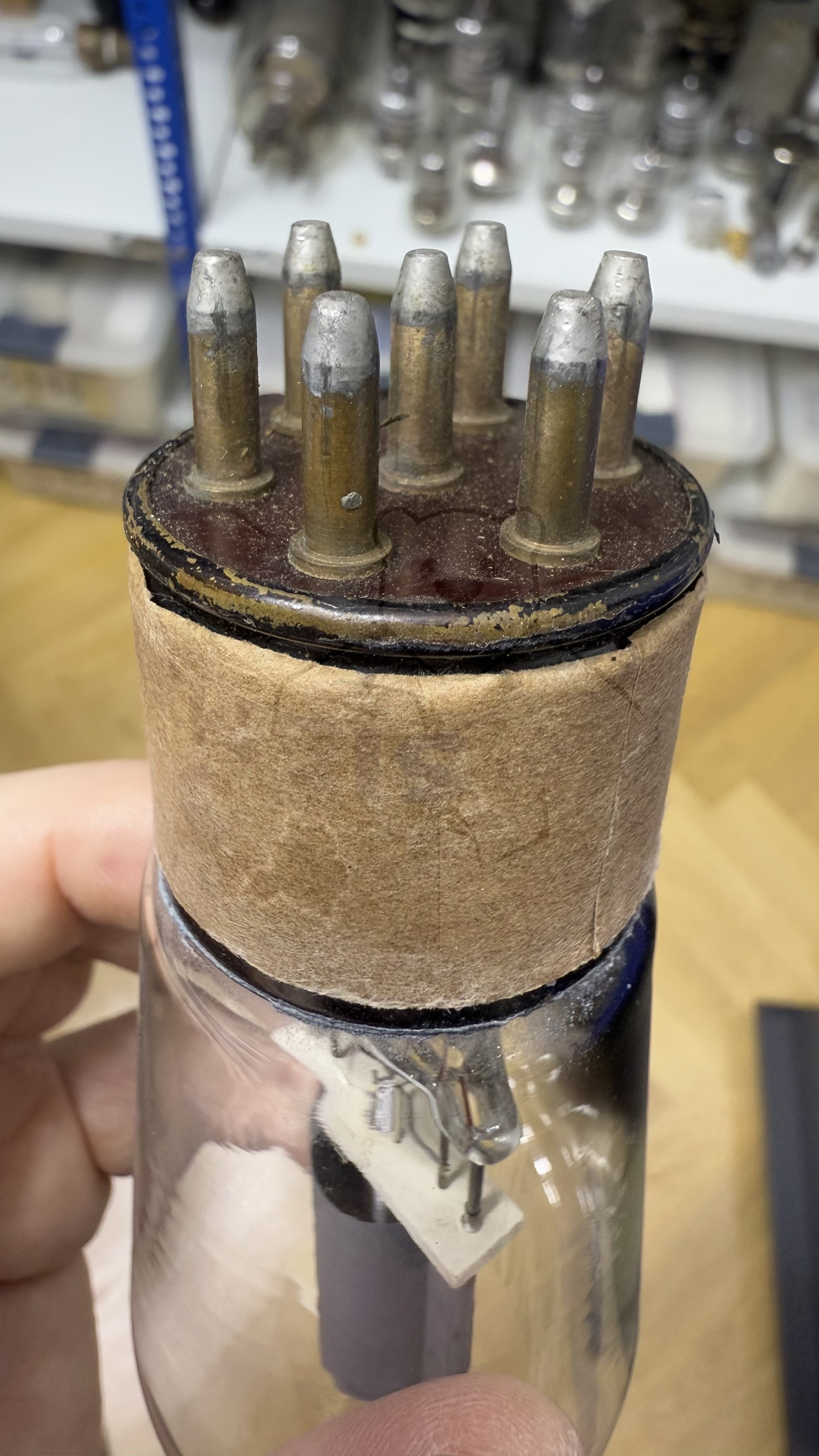

Röhre Bi #3769 Bild 20

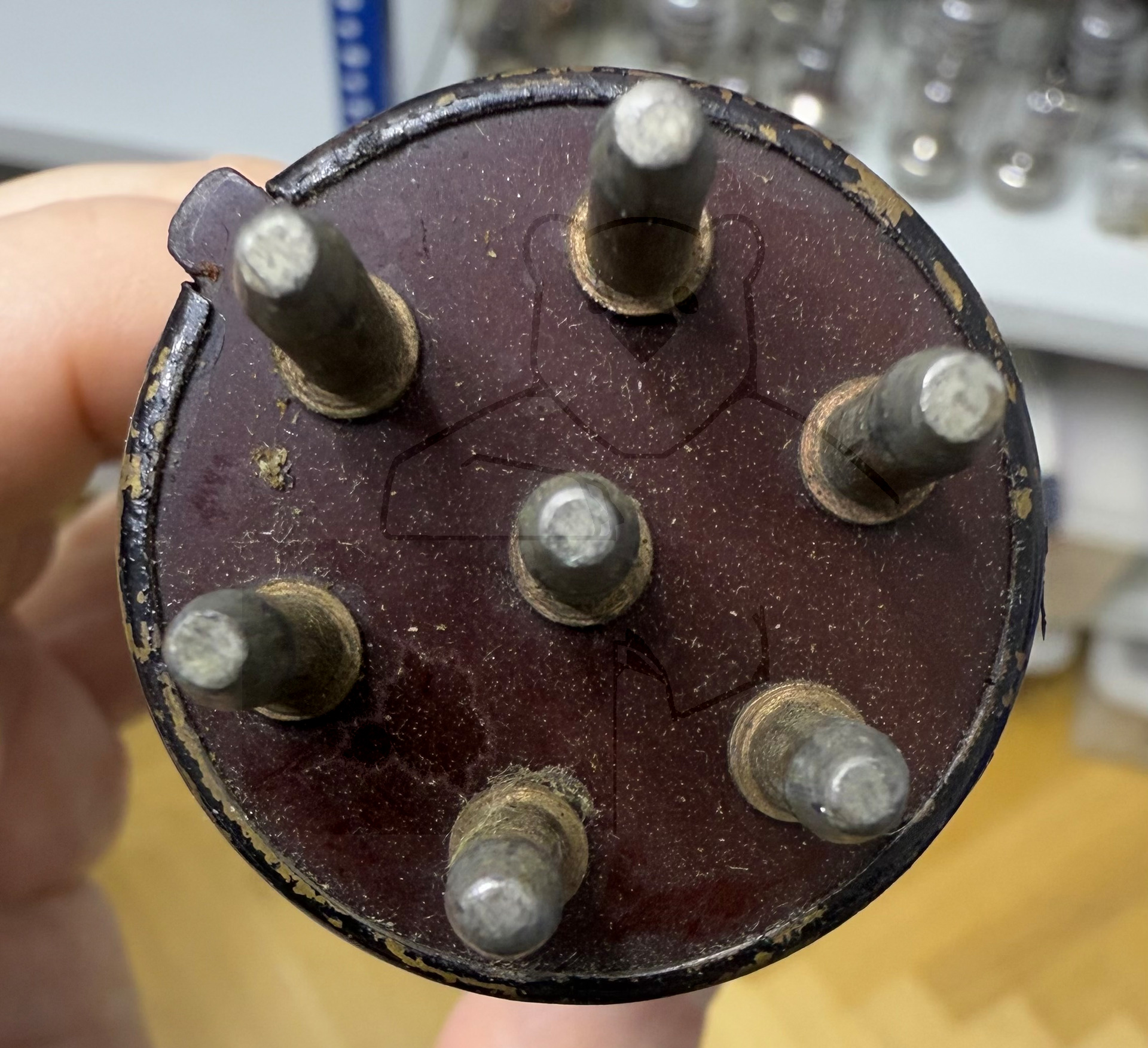

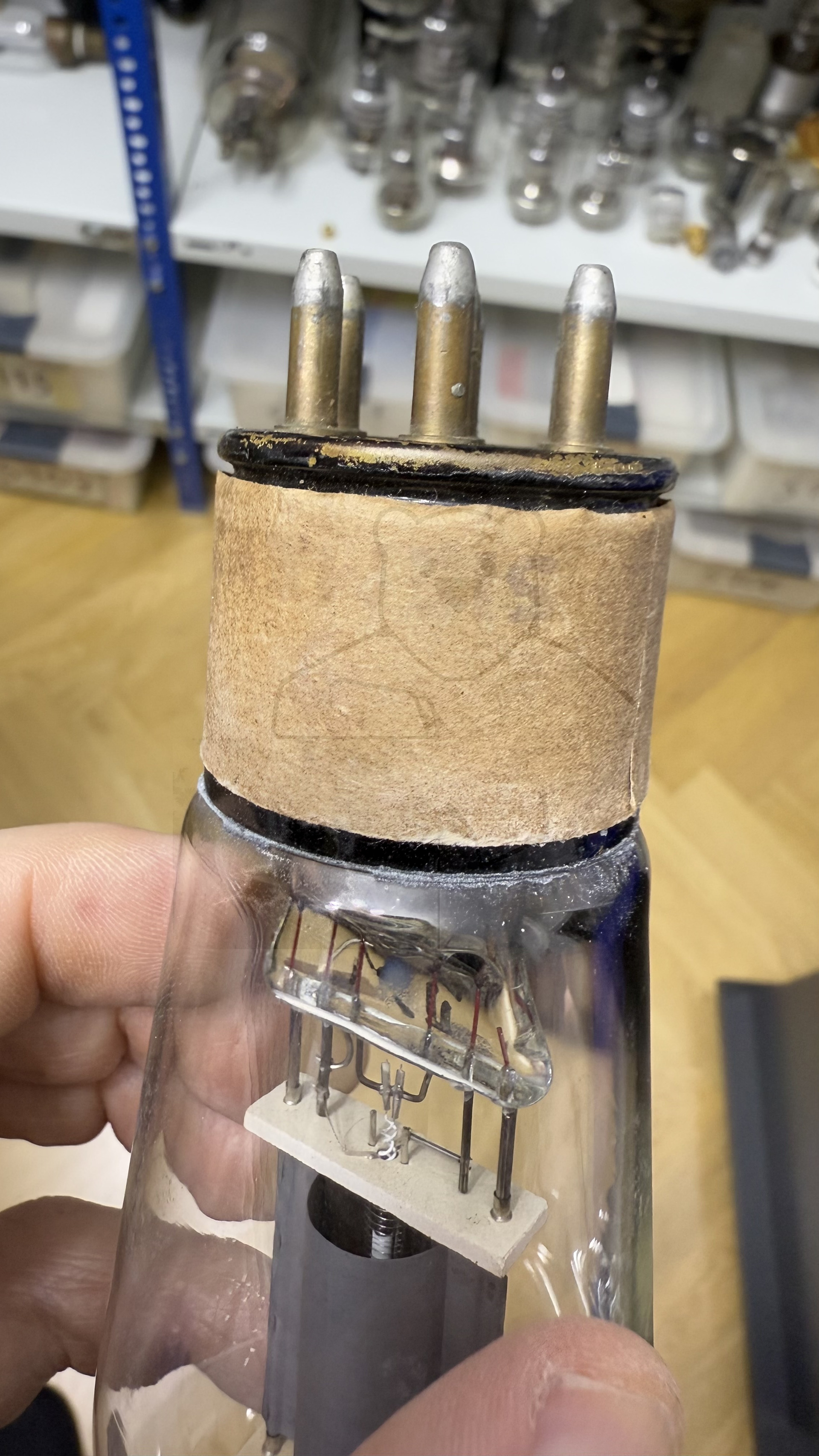

Röhre Bi #3769 Bild 21
đ Alle Röhren vom Typ Bi in der Sammlung
- â Bi Inventar: 03769 Hersteller: â Siemens
- â Bi Inventar: 03784 Hersteller: â Siemens
- â Bi Inventar: 04612 Hersteller: â Valvo
- â Bi Inventar: 06653 Hersteller: â Siemens
- â Bi Inventar: 07853 Hersteller: â Siemens
- â Bi Inventar: 08004 Hersteller: â RWN Neuhaus
