đ Beschreibung der Röhre: EL60 Inventarnummer: 04542
| Name | â EL60 đș Mit Video |
| Vergleichsname | |
| Hersteller | â Philips |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 1,5 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Loktal, 9pol. â Liste aller Röhren mit: Loktal, 9pol. |
| Informationen Röhrentyp | Die â EL60 besitzt das selbe Röhrensystem wie die â EL34, aber mit einem 9 poligen Loktal-Sockel. Die â EL60 wurde vor der â EL34 produziert, fand aber Aufgrund des Sockels keinen Anklang und wurde dann mit einem Oktal-Sockel ausgestsattet und als â EL34 vertrieben. |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | M91 58A |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S118 |
đ Beschreibung der Systeme fĂŒr die Röhre: EL60
| System 1 | |
| Kathode | 8 |
| Gitter 1 | 7 |
| Gitter 2 | 6 |
| Gitter 3 | 2 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 3 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 9 |
| Abschirmung | |
| Funktion | â Endpentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der EL60
Bildquelle: Philips Datenblatt
đ YouTube Video zu EL60
Hinweis: An dieser Stelle war ursprĂŒnglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie mĂŒssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
âïž https://youtu.be/Z_bKIj__OHc (Durch Anklicken verlassen Sie diese Webseite!)
đ DatenblĂ€tter zur Röhre: EL60
Anwendung EL34.pdf (303 kB)
Datenblatt EL34 Ei [www.tubedata.info].pdf (1619 kB)
Datenblatt EL34 JJ Electric [www.tubedata.info].pdf (205 kB)
Datenblatt EL34 La Radiotechnique [www.tubedata.info].pdf (177 kB)
Datenblatt EL34 Lamina [www.tubedata.info].pdf (2580 kB)
Datenblatt EL34 Mullard [www.tubedata.info].pdf (712 kB)
Datenblatt EL34 Philips Version 1.pdf (450 kB)
Datenblatt EL34 Philips Version 2 [www.tubedata.info].pdf (257 kB)
Datenblatt EL34 Svetlana.pdf (49 kB)
Datenblatt EL34 Telefunken [www.tubedata.info].pdf (516 kB)
Datenblatt EL60 Philips [www.tubedata.info].pdf (19 kB)
Pruefkarte EL34 EL60 6CA7 - Funke W19 Roehrenpruefer.pdf (166 kB)
Pruefkarte EL60 - Neuberger RPM370 Roehrenmessgeraet.pdf (252 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: EL60

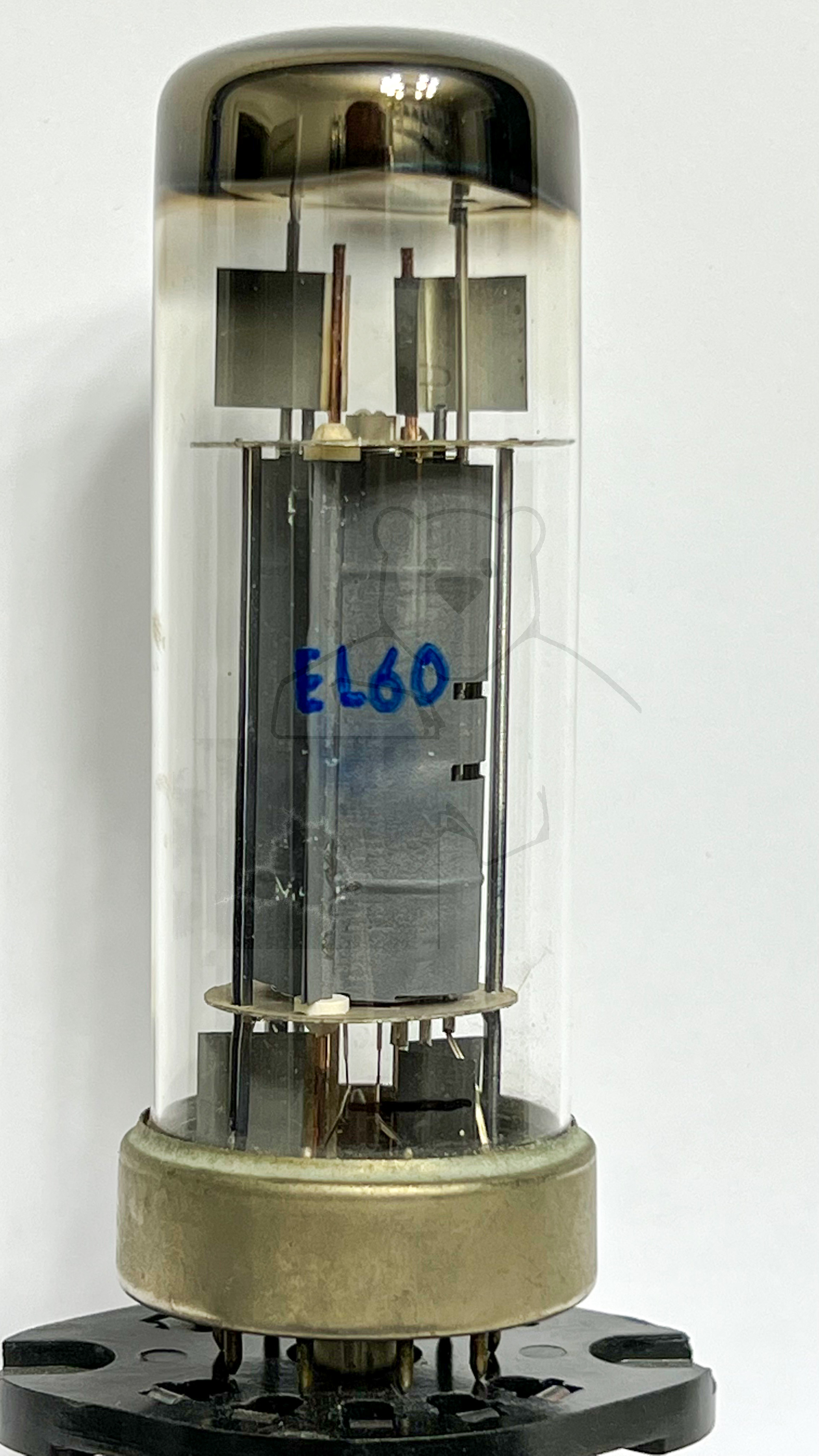

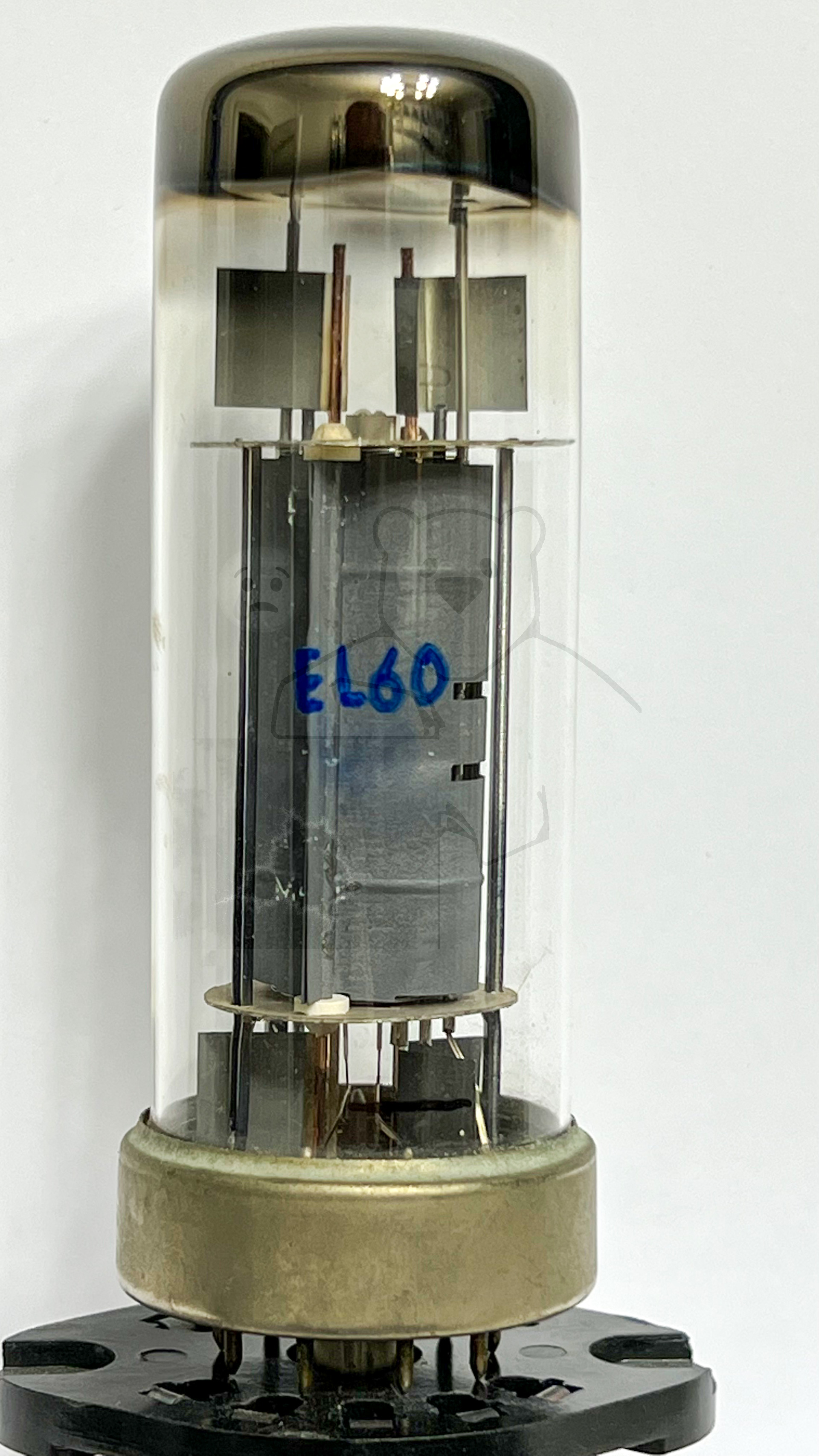

Röhre EL60 #4542 Bild 1

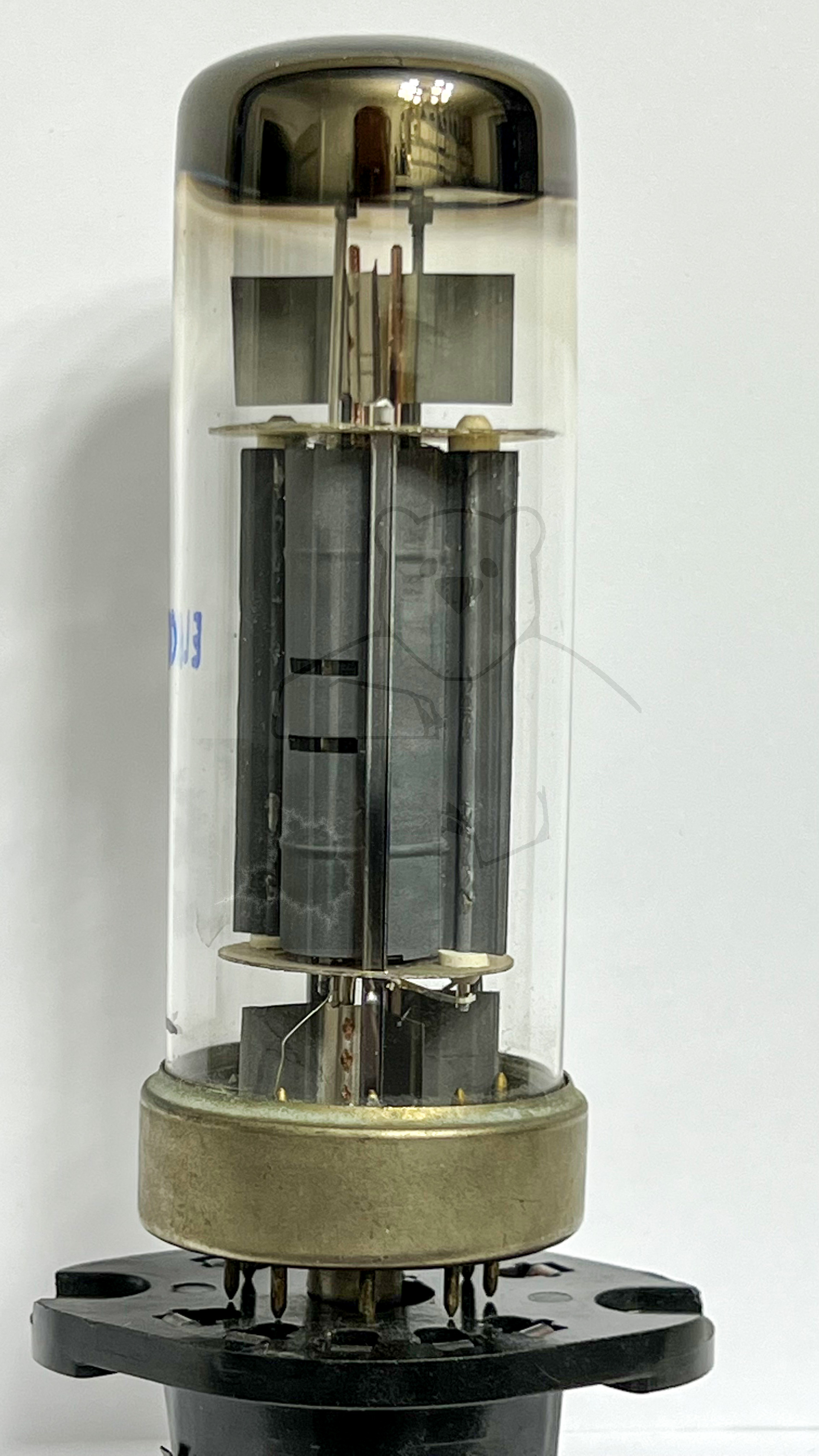

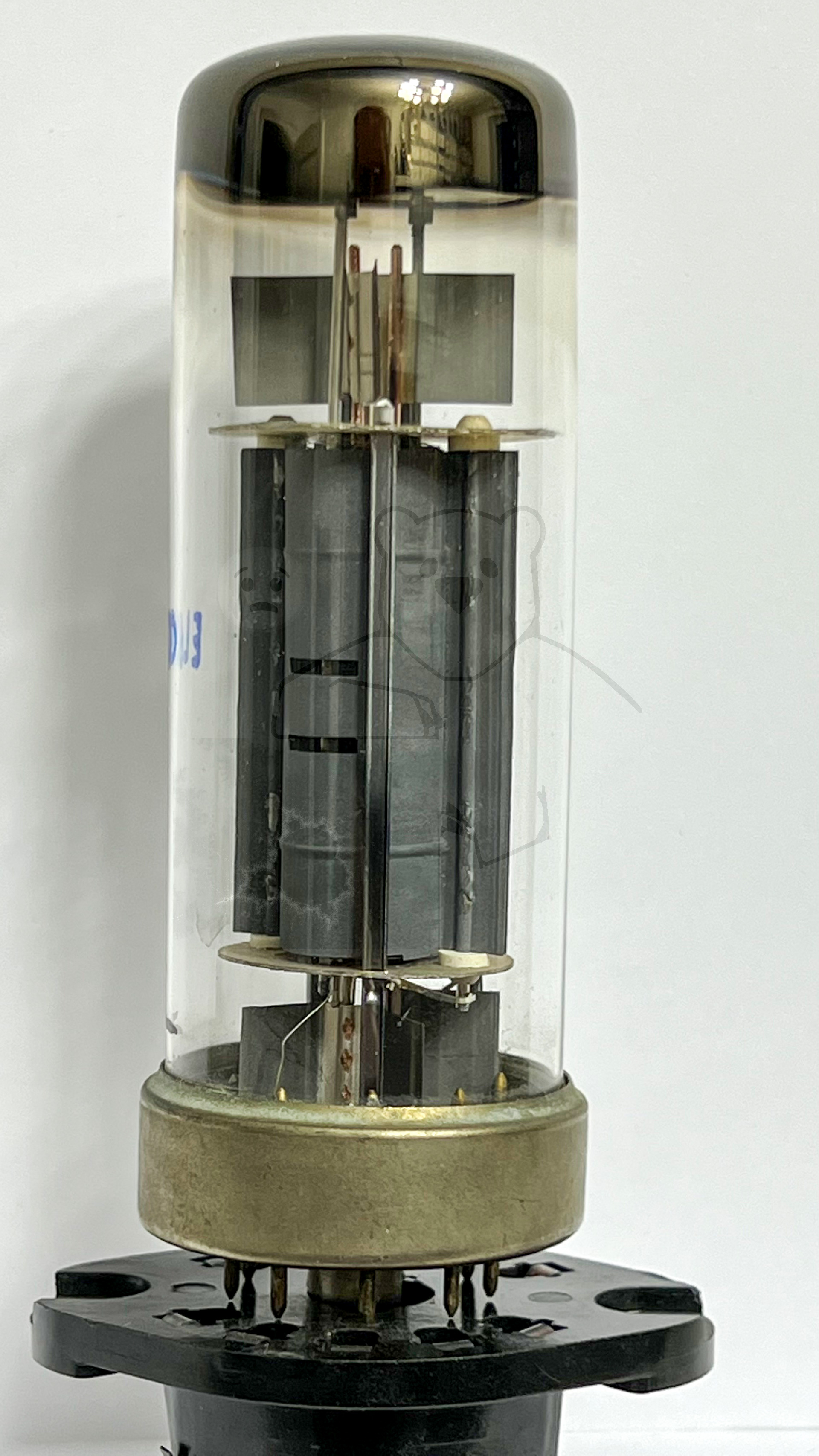

Röhre EL60 #4542 Bild 2
