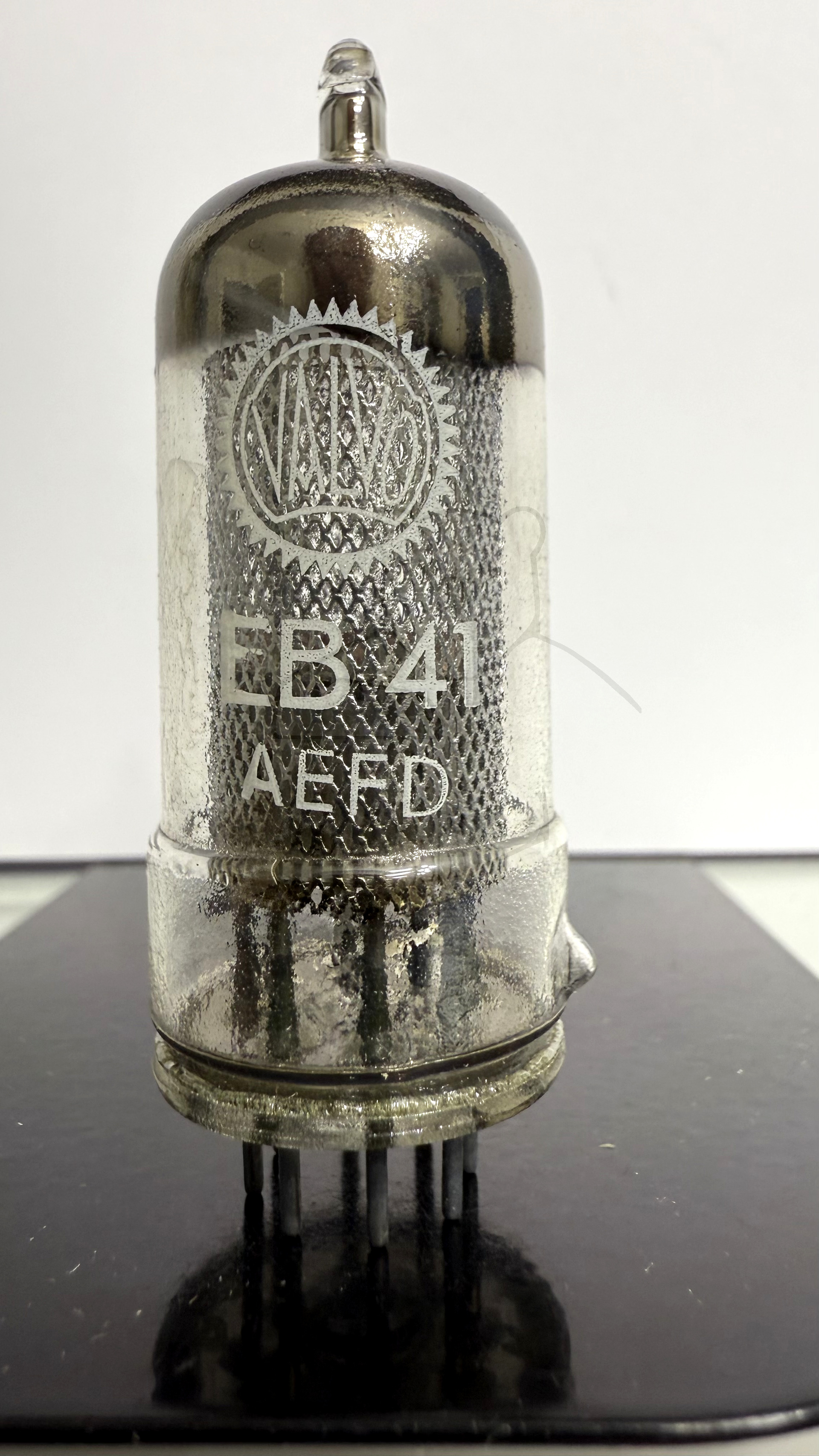

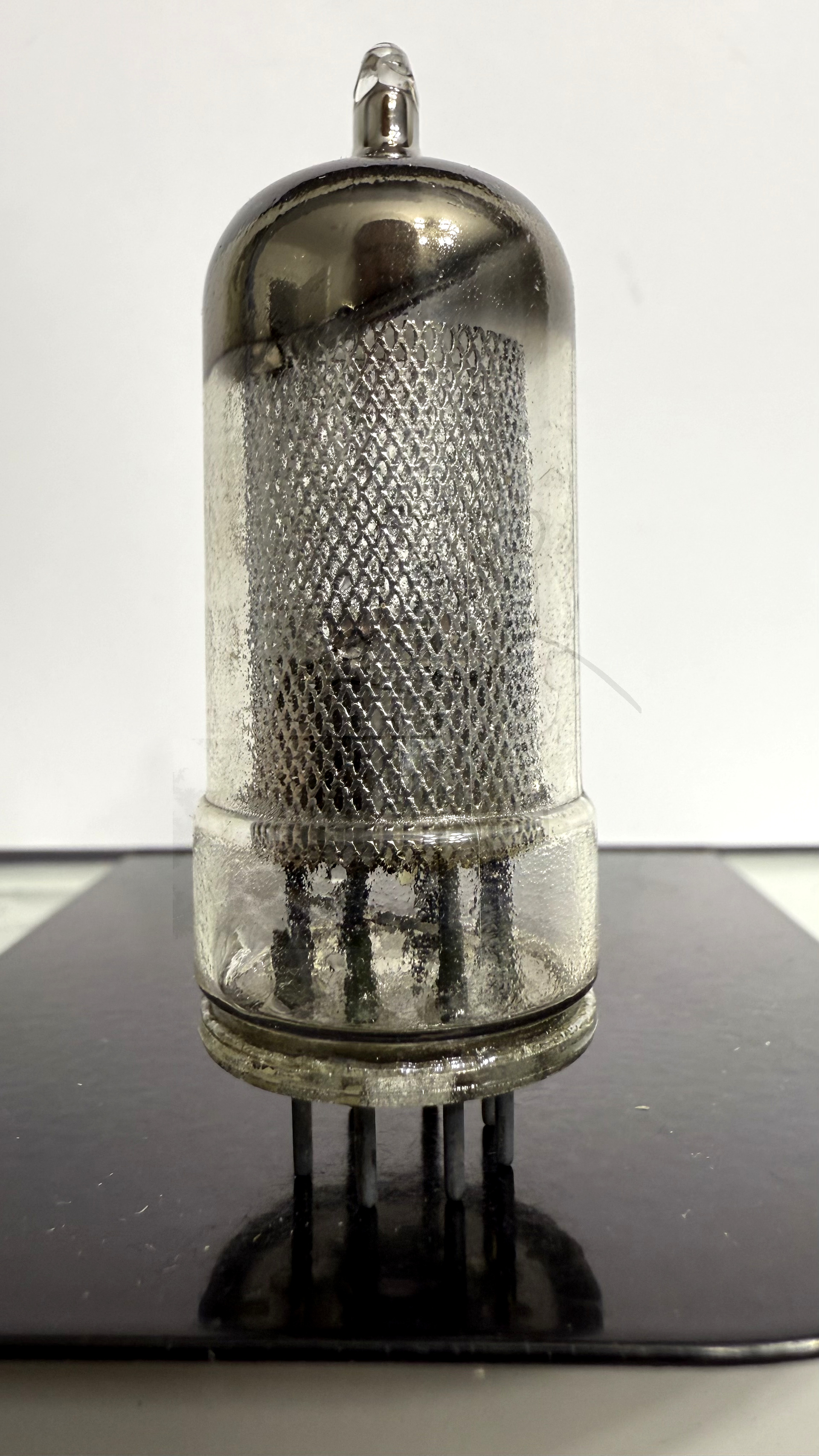

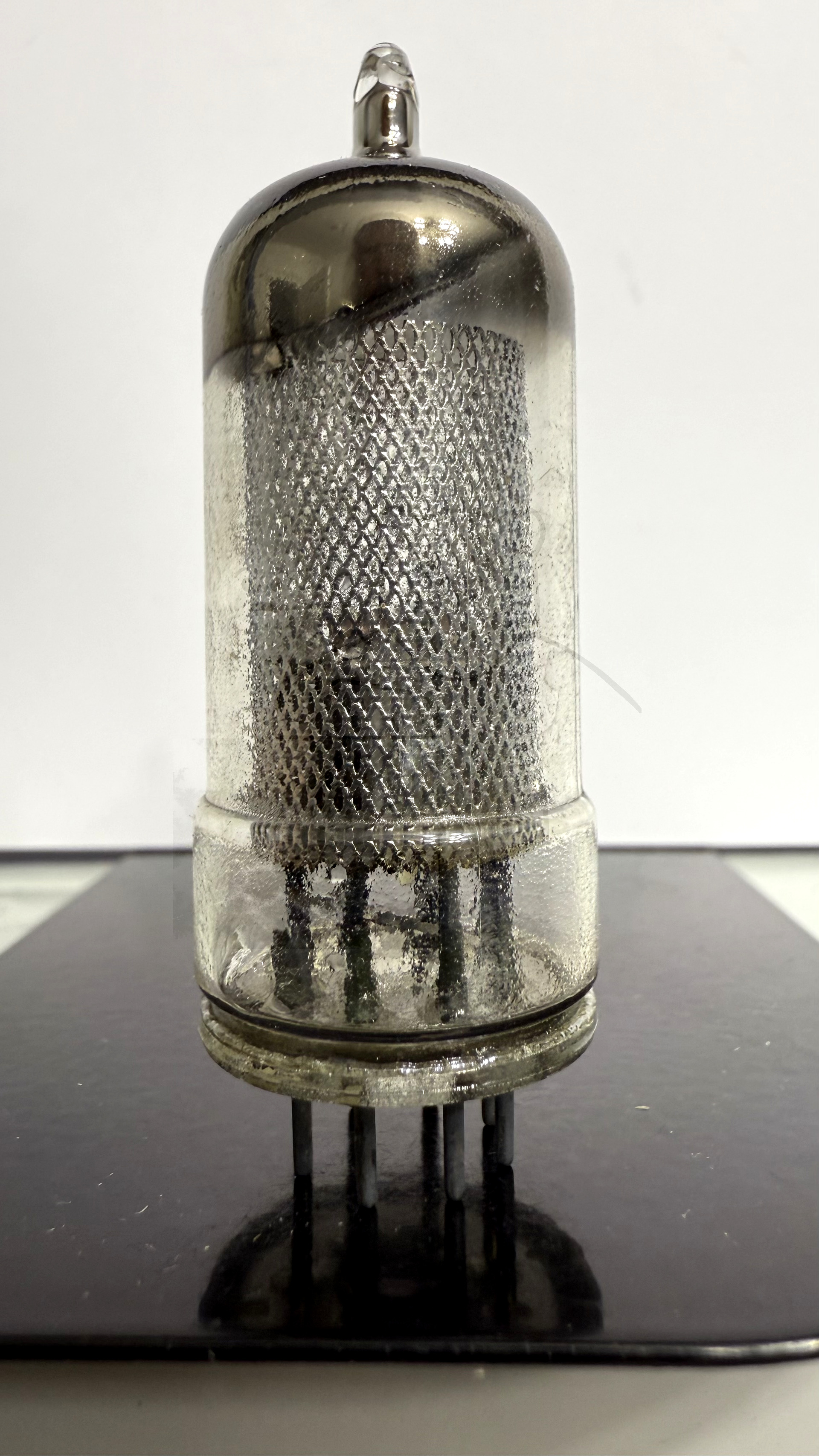

Daten und Bilder der Röhre: EB41

🔎 Beschreibung der Röhre: EB41 Inventarnummer: 04064

Name	→ EB41
Vergleichsname
Hersteller	→ Valvo
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Rimlock, 8pol. → Liste aller Röhren mit: Rimlock, 8pol.
Informationen Röhrentyp
Informationen
Kenn Nummer	AEFD
Ätz- Produktionscode	EK1 B8J
Serien Nummer

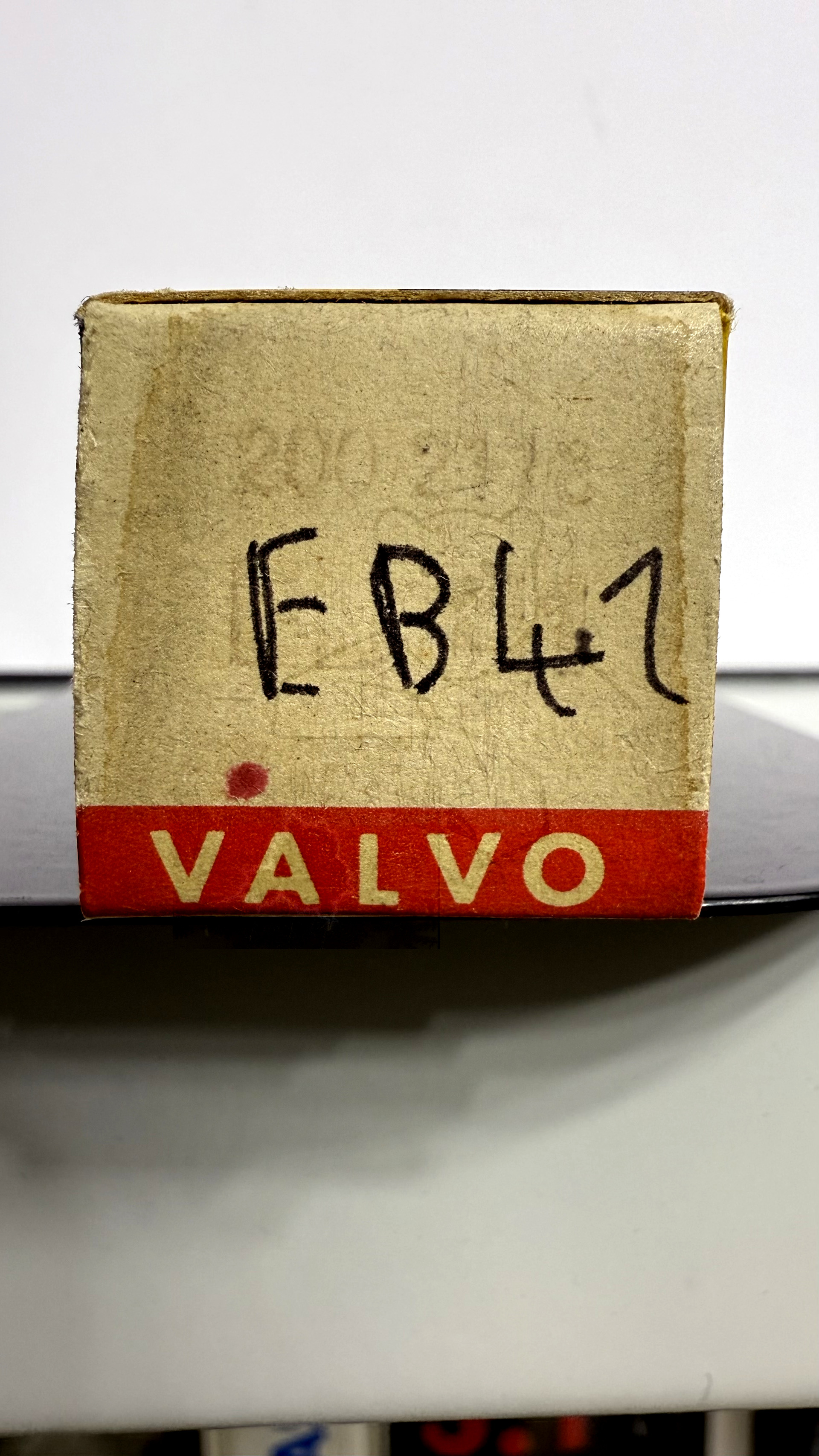

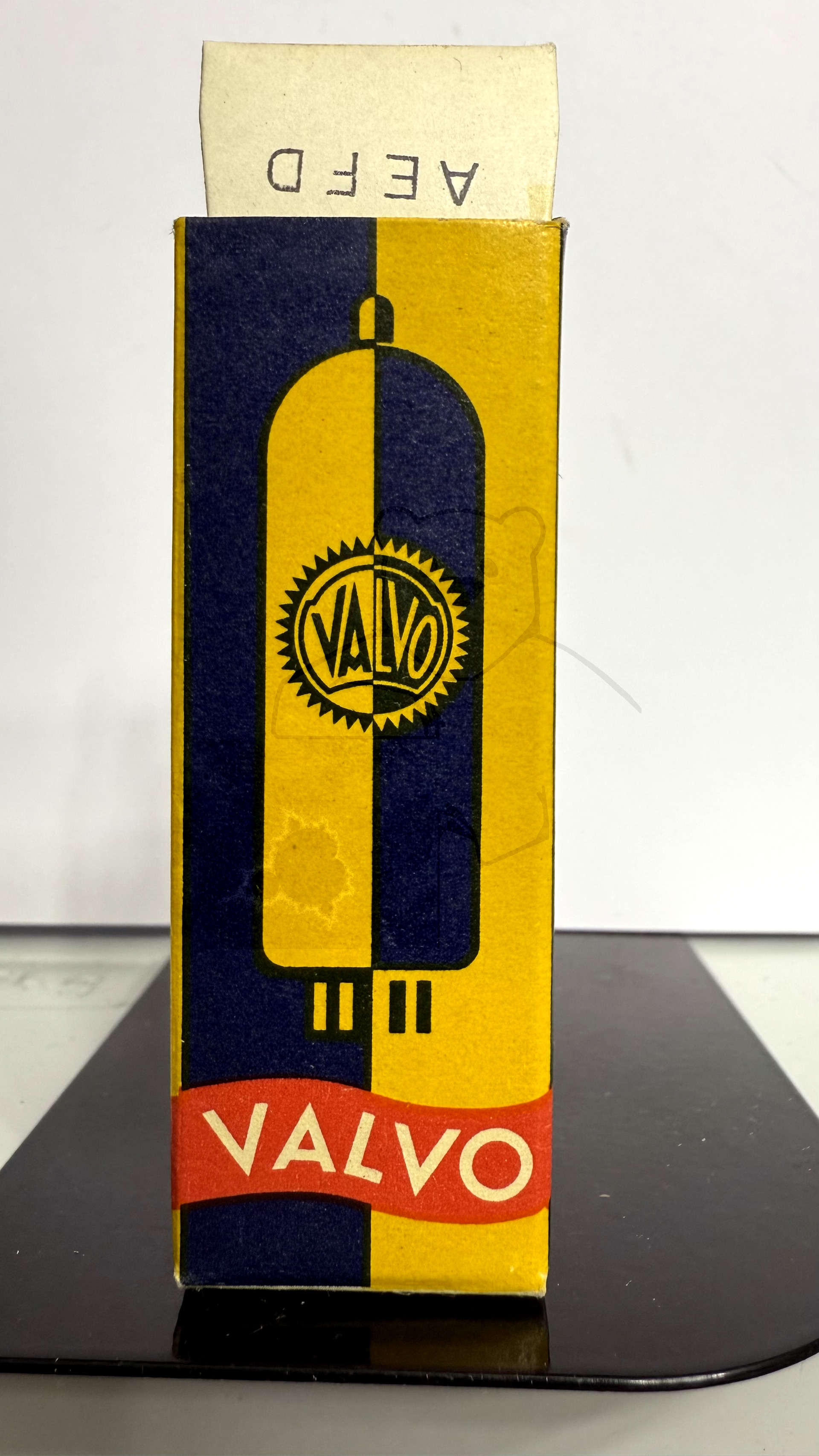

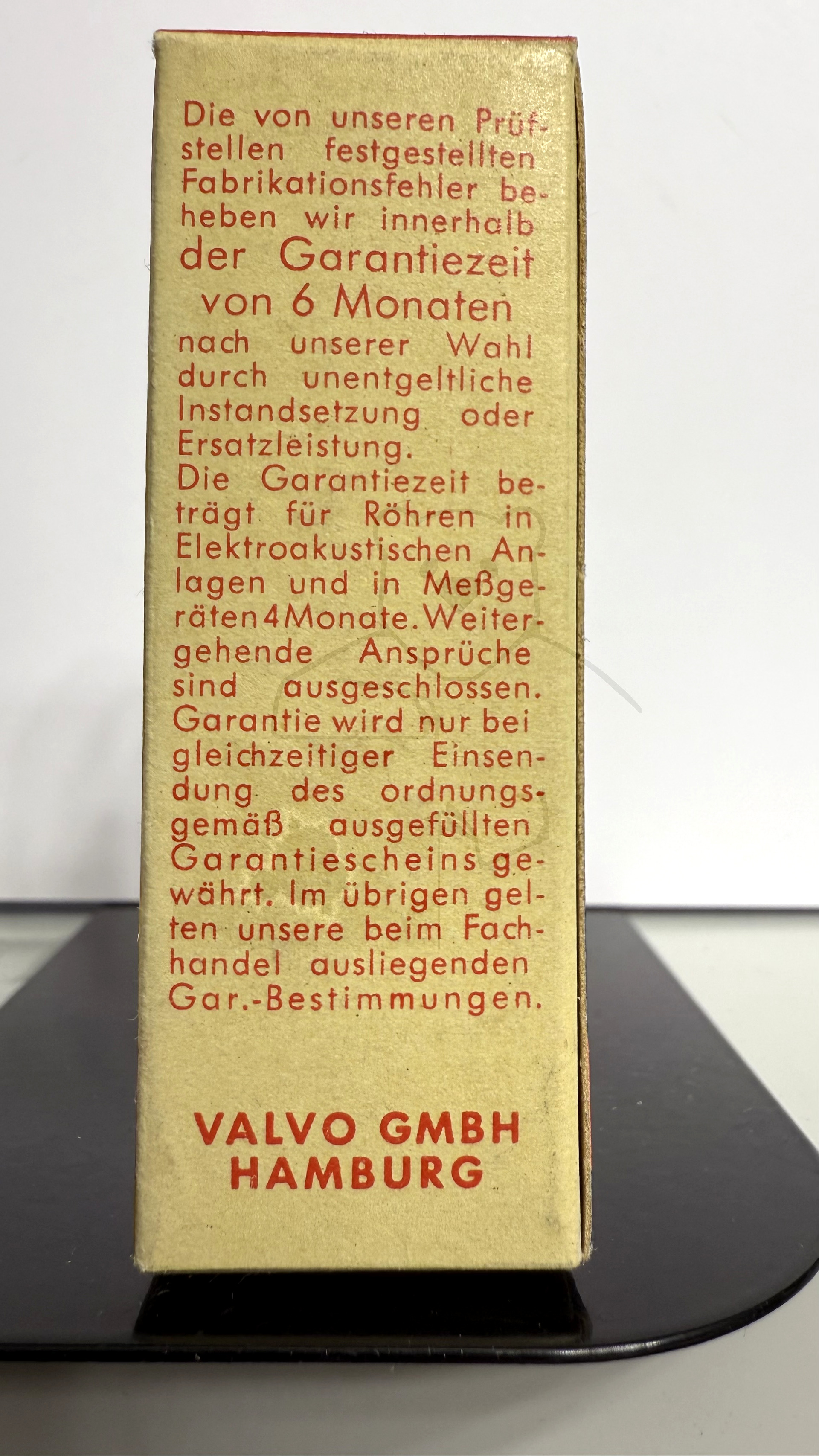

Verpackung	Originalverpackung, Passend zur Röhrennummer
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S9

🔎 Beschreibung der Systeme für die Röhre: EB41

	System 1	System 2
Kathode	7	3
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6	4
Anode 2
Leuchtschirm
Heizung	1, 8	1, 8
Abschirmung	5	5
Funktion	→ Demodulator	→ Demodulator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der EB41

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: EB41
Anwendung EB41 [www.tubedata.info].pdf (256 kB)
Datenblatt EB41 Philips [www.tubedata.info].pdf (37 kB)
Pruefkarte EB41 - Neuberger RPM370 Roehrenmessgeraet.pdf (197 kB)
Pruefkarte EB41 EAA11 - Funke W19 Roehrenpruefer.pdf (154 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
