🔎 Beschreibung der Röhre: EB41
| Name | EB41 |
| Vergleichsname | |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Rimlock, 8pol. → Liste aller Röhren mit: Rimlock, 8pol. |
| Zusätzliche Informationen | |
| Letzte Änderung | 10.06.2018 20:35:18 |
🔎 Beschreibung der Systeme für die Röhre: EB41
| System 1 | System 2 | |
| Kathode | 7 | 3 |
| Gitter 1 | ||
| Gitter 2 | ||
| Gitter 3 | ||
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 6 | 4 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 1, 8 | 1, 8 |
| Abschirmung | 5 | 5 |
| Funktion | → Demodulator |
→ Demodulator |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

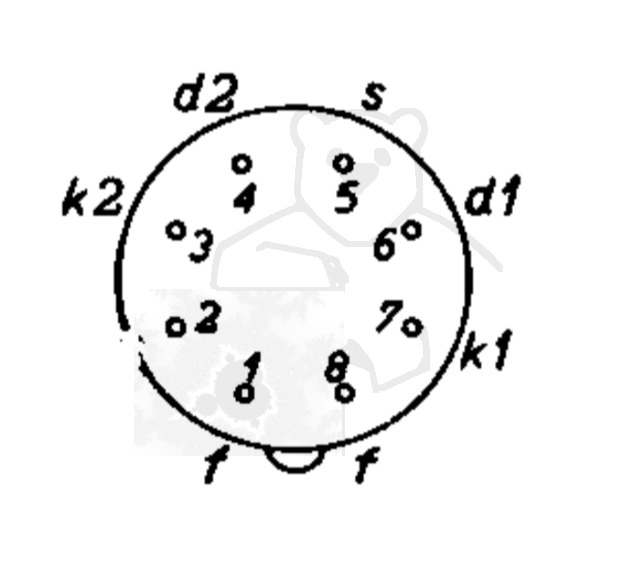

🔎 Sockelschaltung der EB41
Bildquelle: Philips Datenblatt
🔎 Datenblätter zur Röhre: EB41
Anwendung EB41 [www.tubedata.info].pdf (256 kB)
Datenblatt EB41 Philips [www.tubedata.info].pdf (37 kB)
Pruefkarte EB41 - Neuberger RPM370 Roehrenmessgeraet.pdf (197 kB)
Pruefkarte EB41 EAA11 - Funke W19 Roehrenpruefer.pdf (154 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: EB41

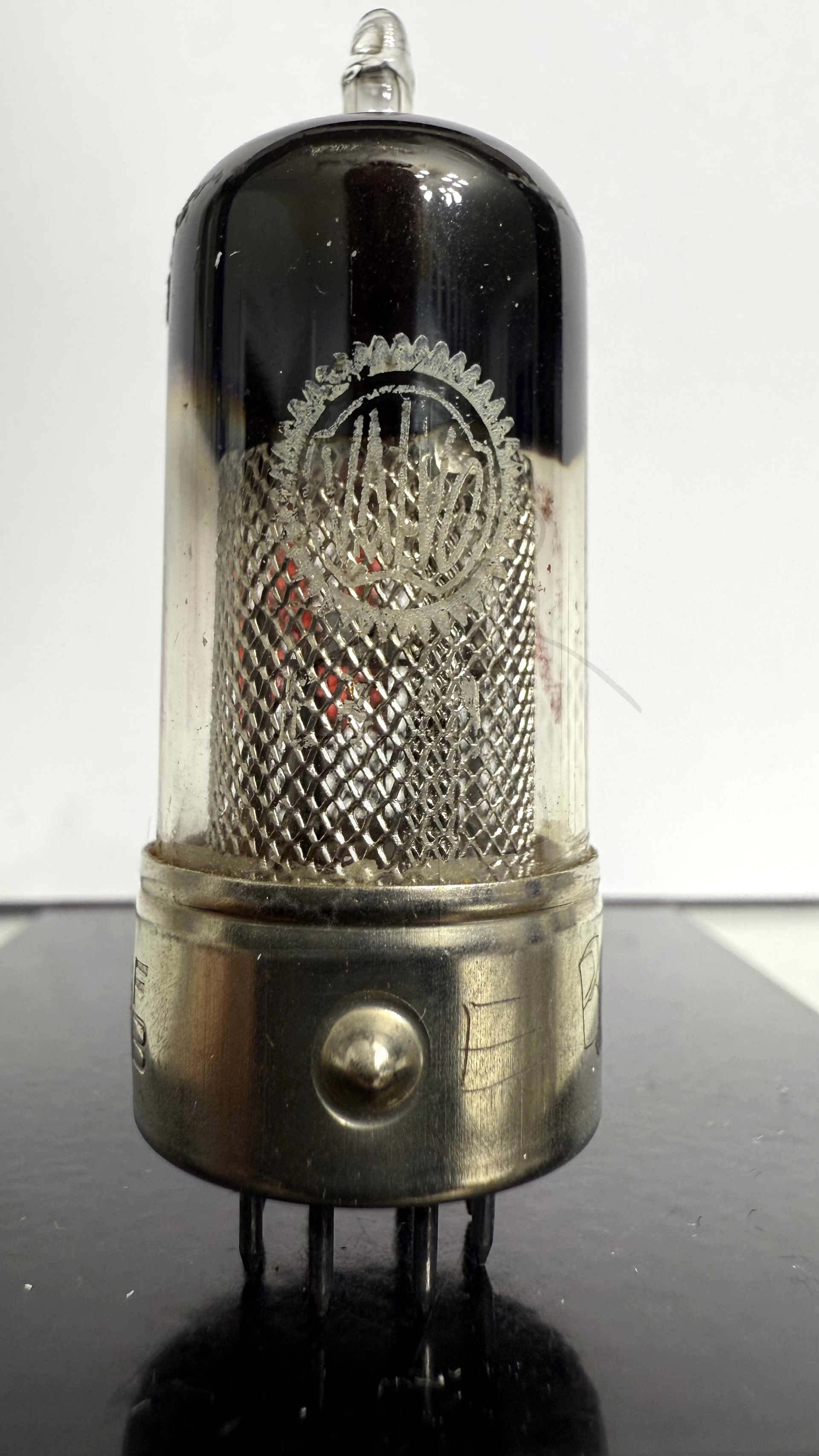

Röhre EB41 #4983 Bild 1

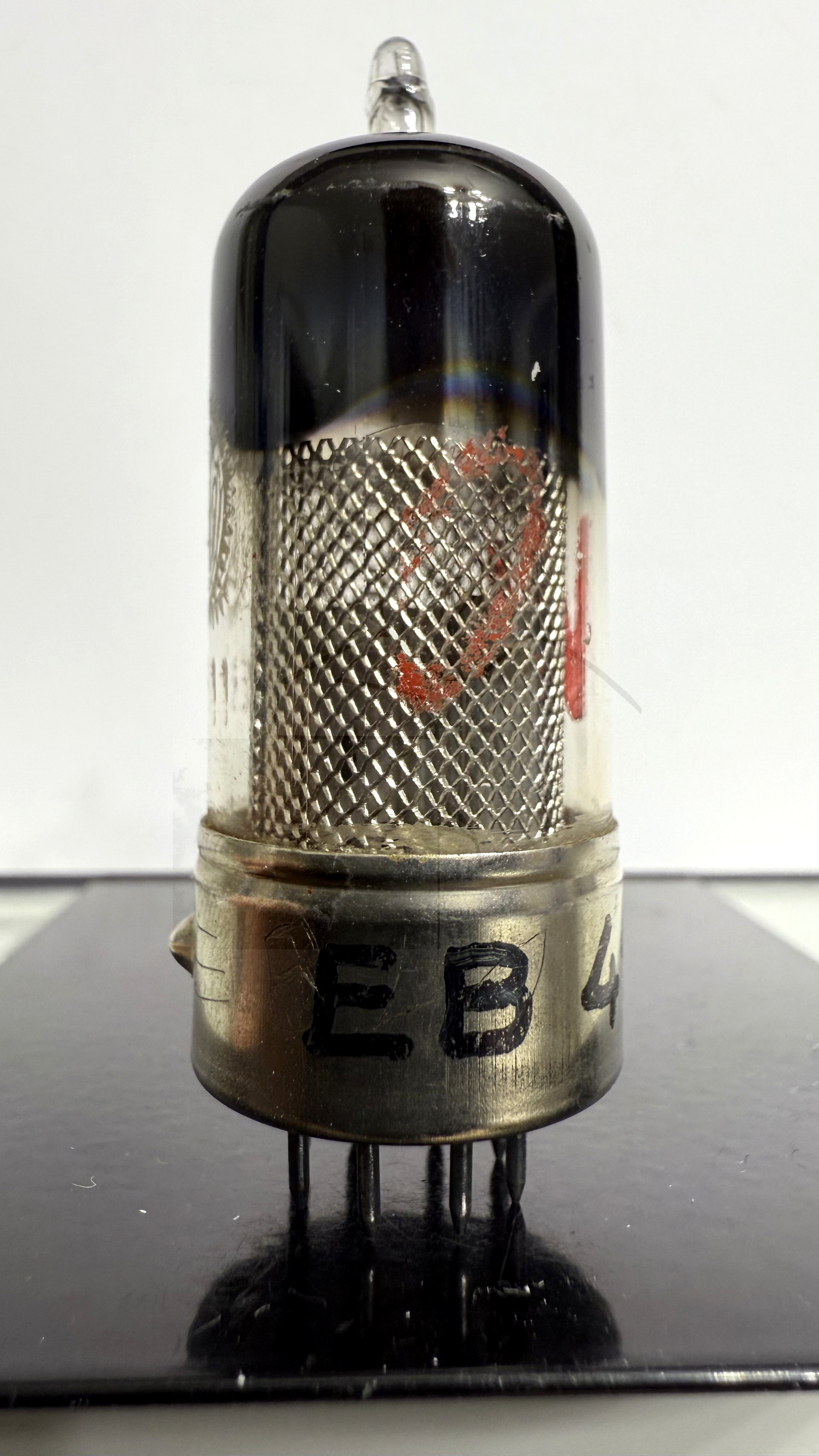

Röhre EB41 #4983 Bild 2

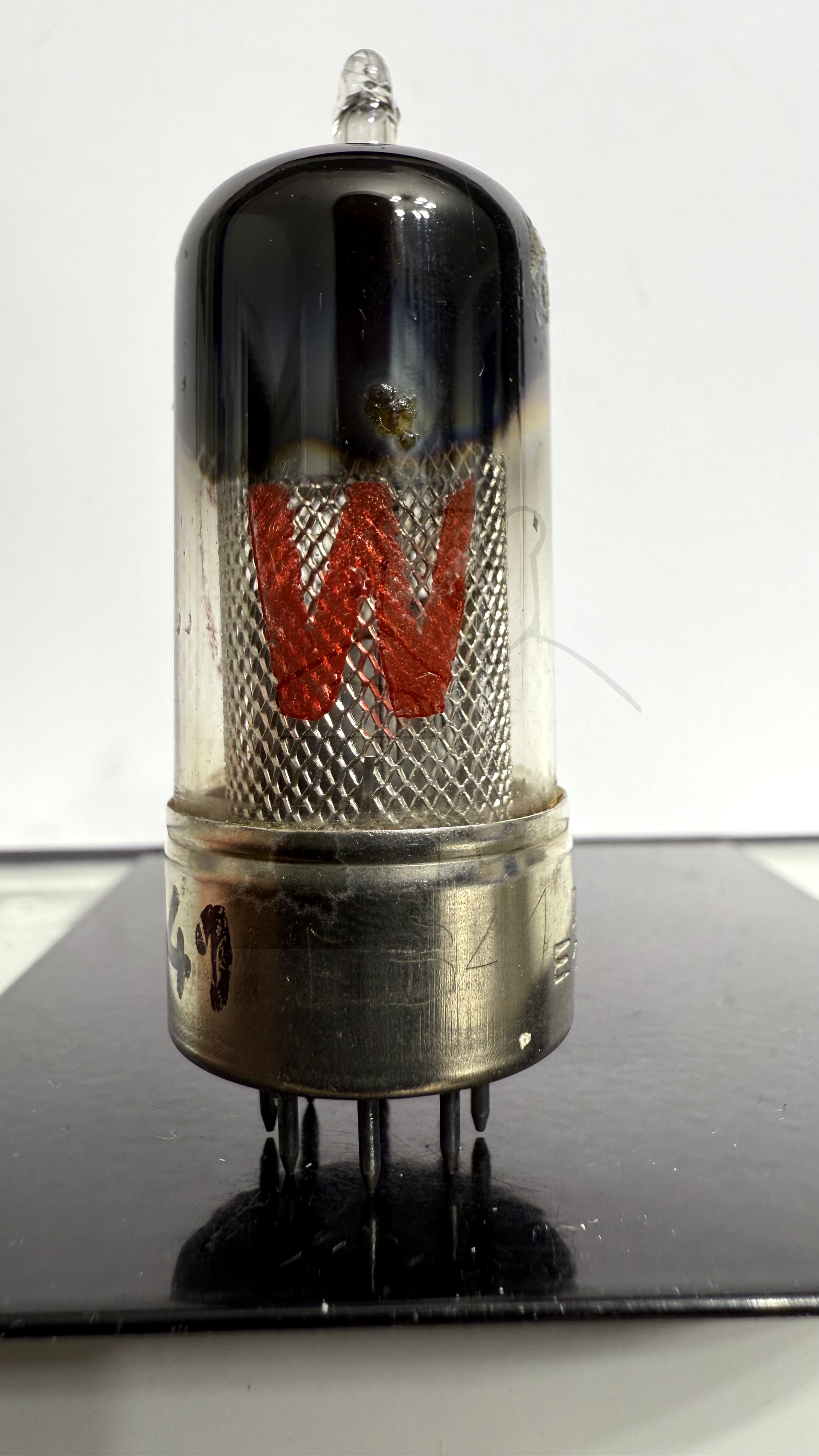

Röhre EB41 #4983 Bild 3

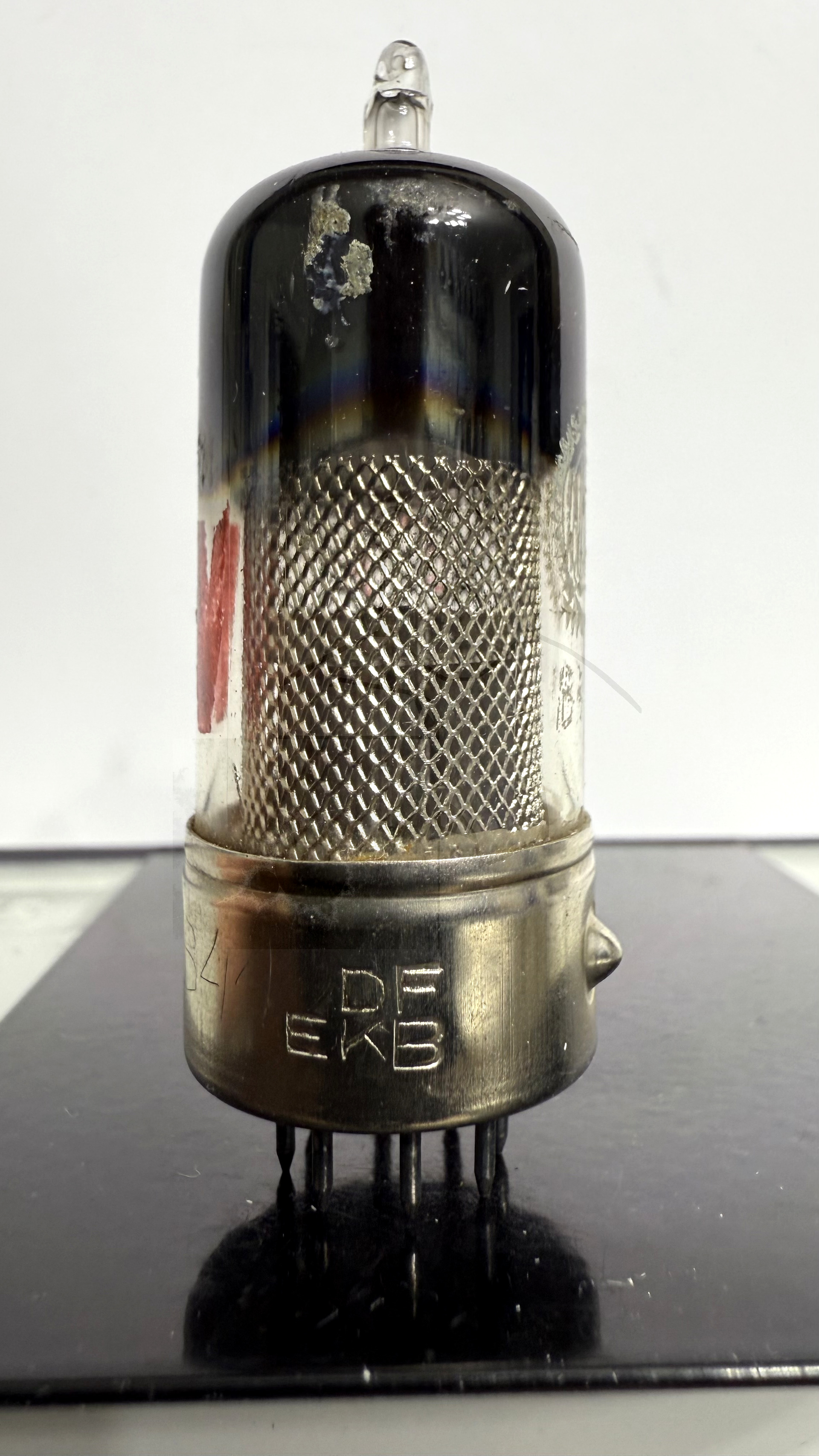

Röhre EB41 #4983 Bild 4

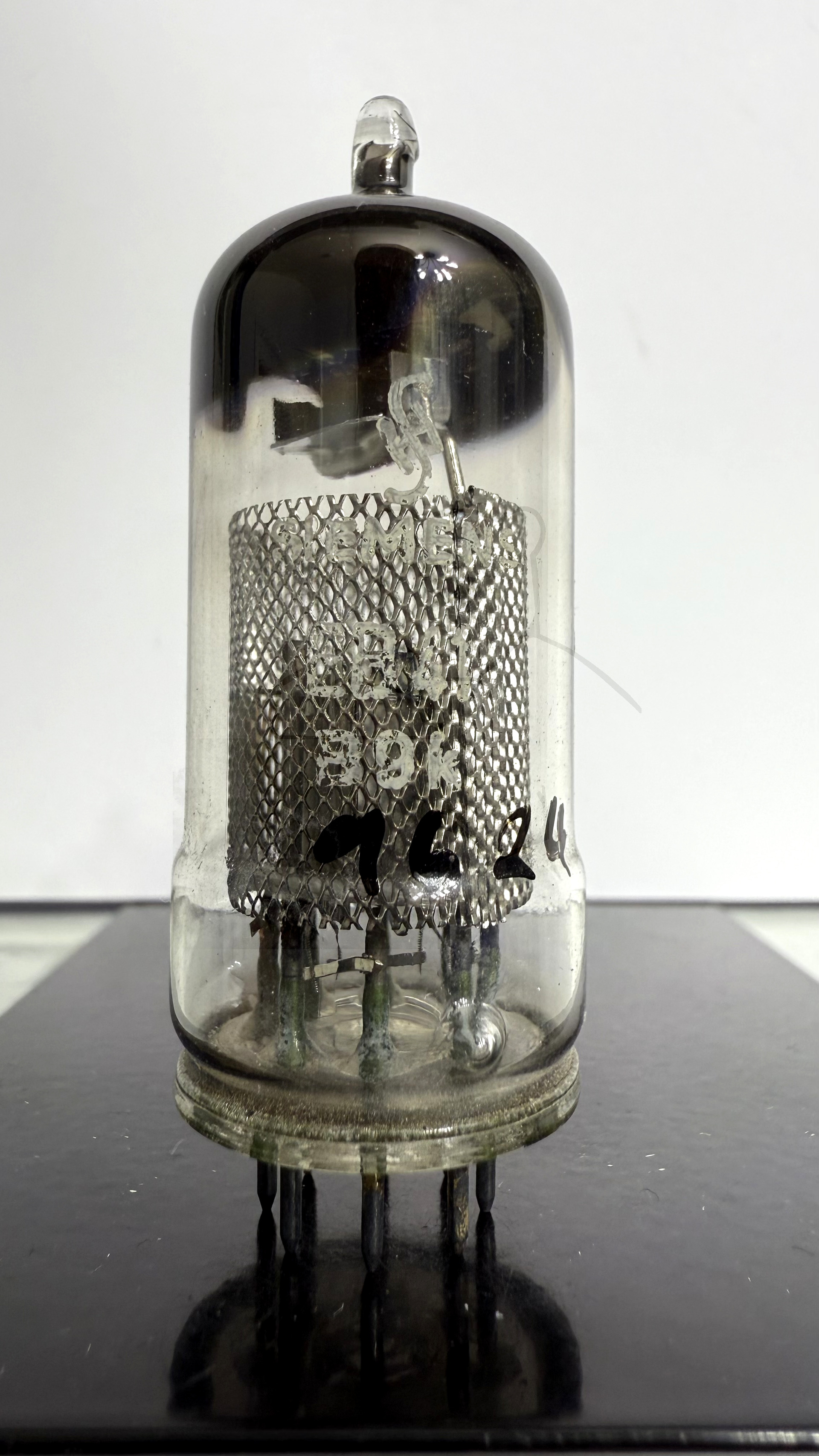

Röhre EB41 #1624 Bild 1

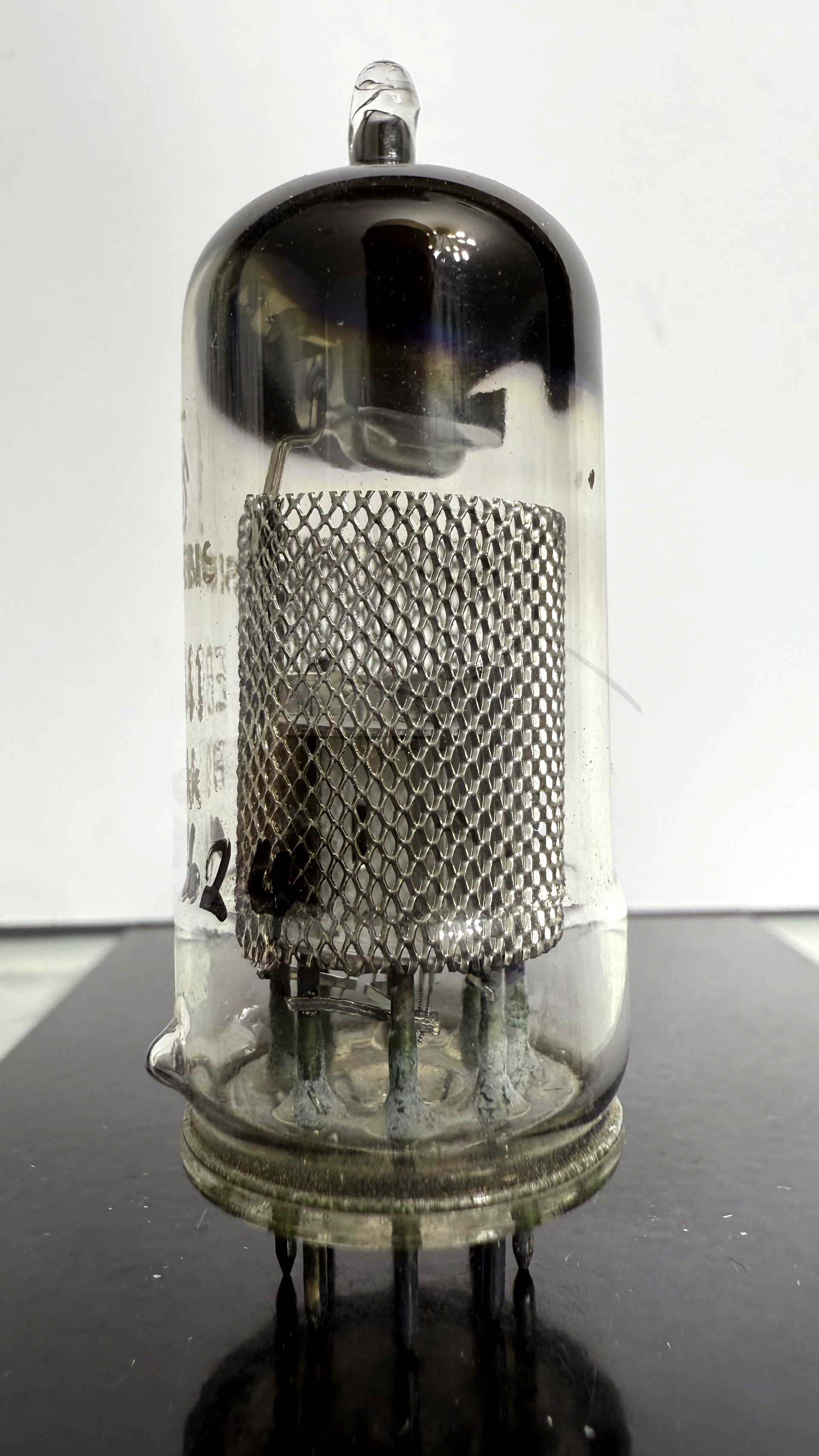

Röhre EB41 #1624 Bild 2

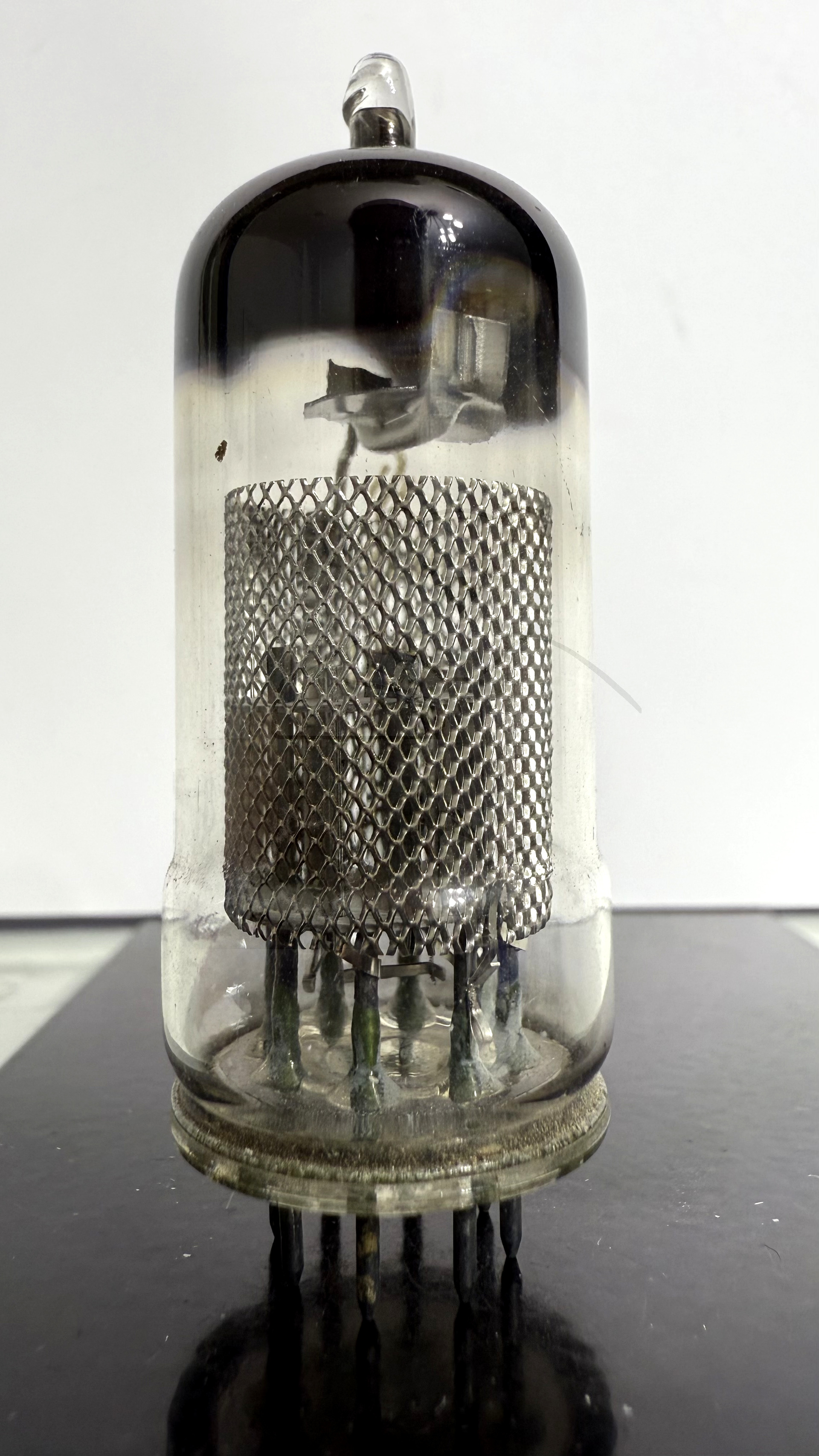

Röhre EB41 #1624 Bild 3

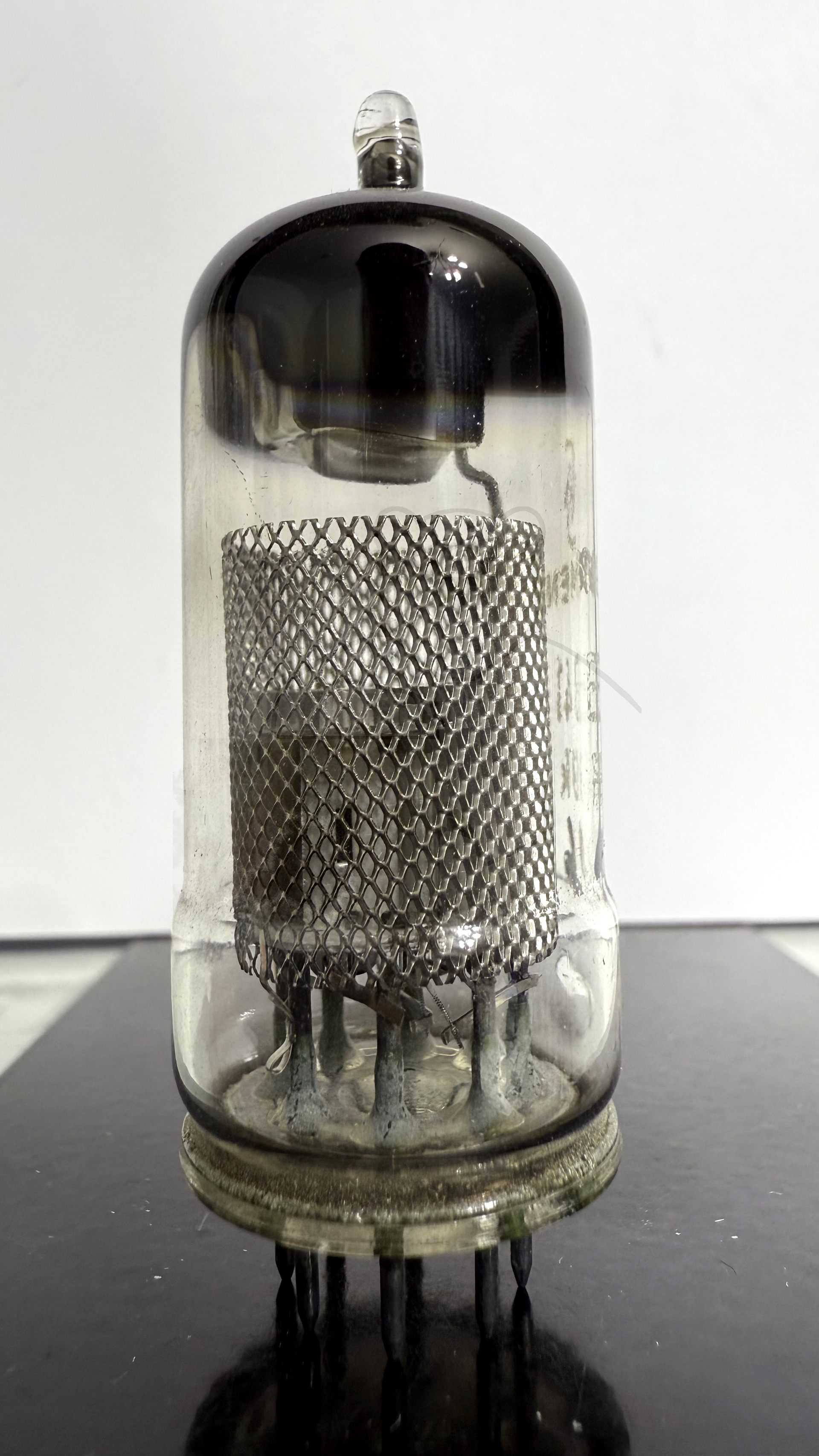

Röhre EB41 #1624 Bild 4

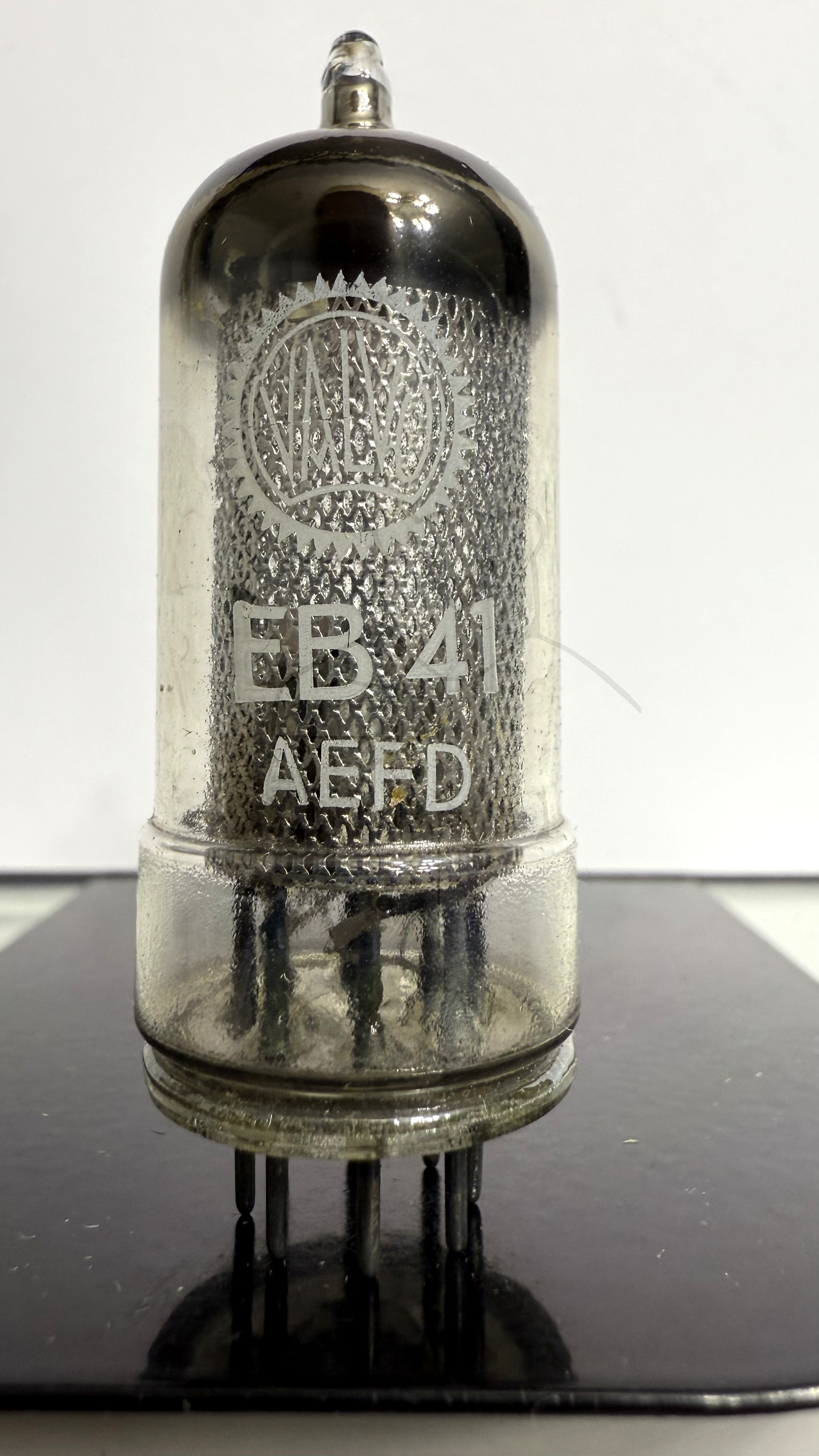

Röhre EB41 #4063 Bild 1

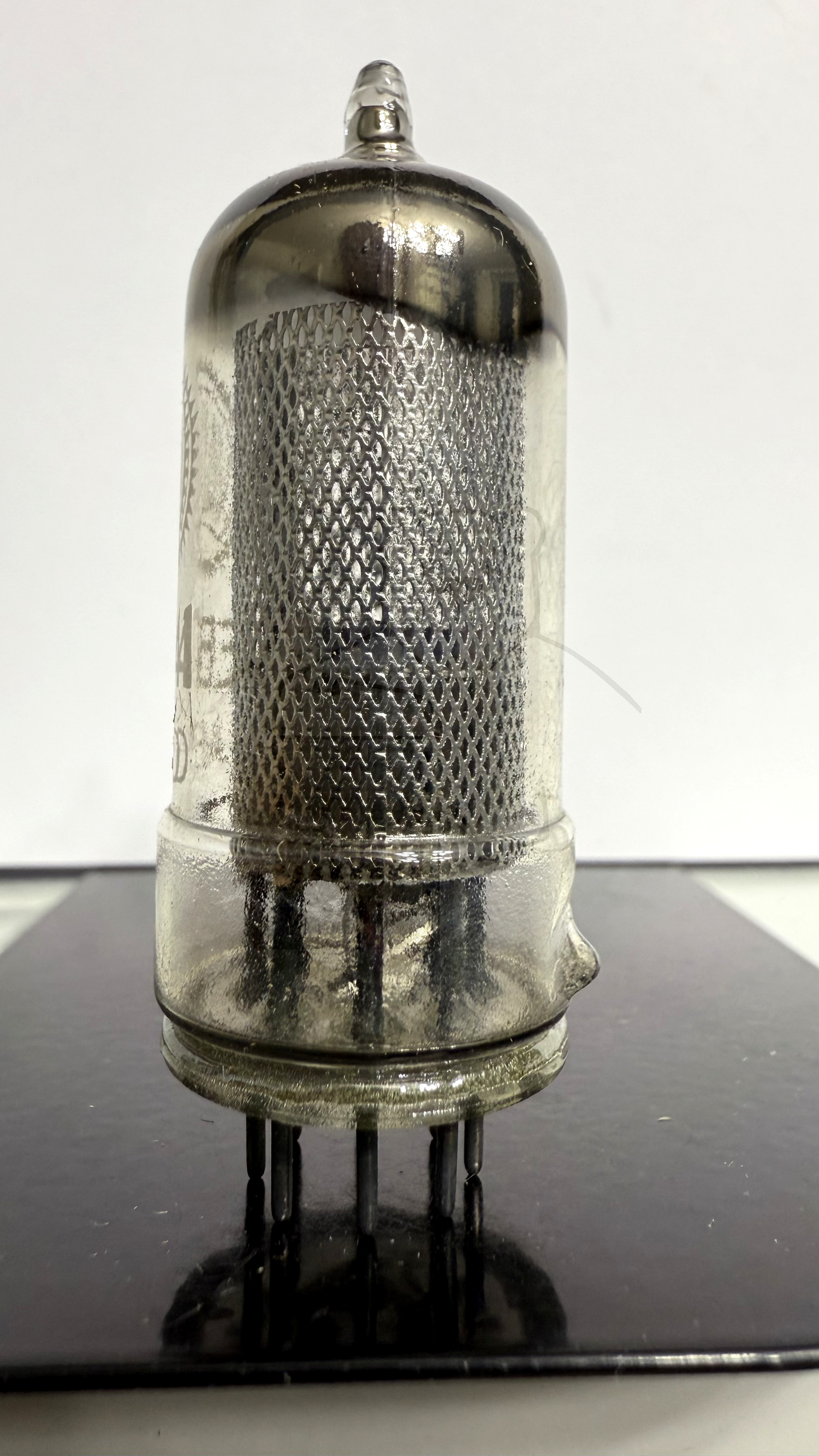

Röhre EB41 #4063 Bild 2

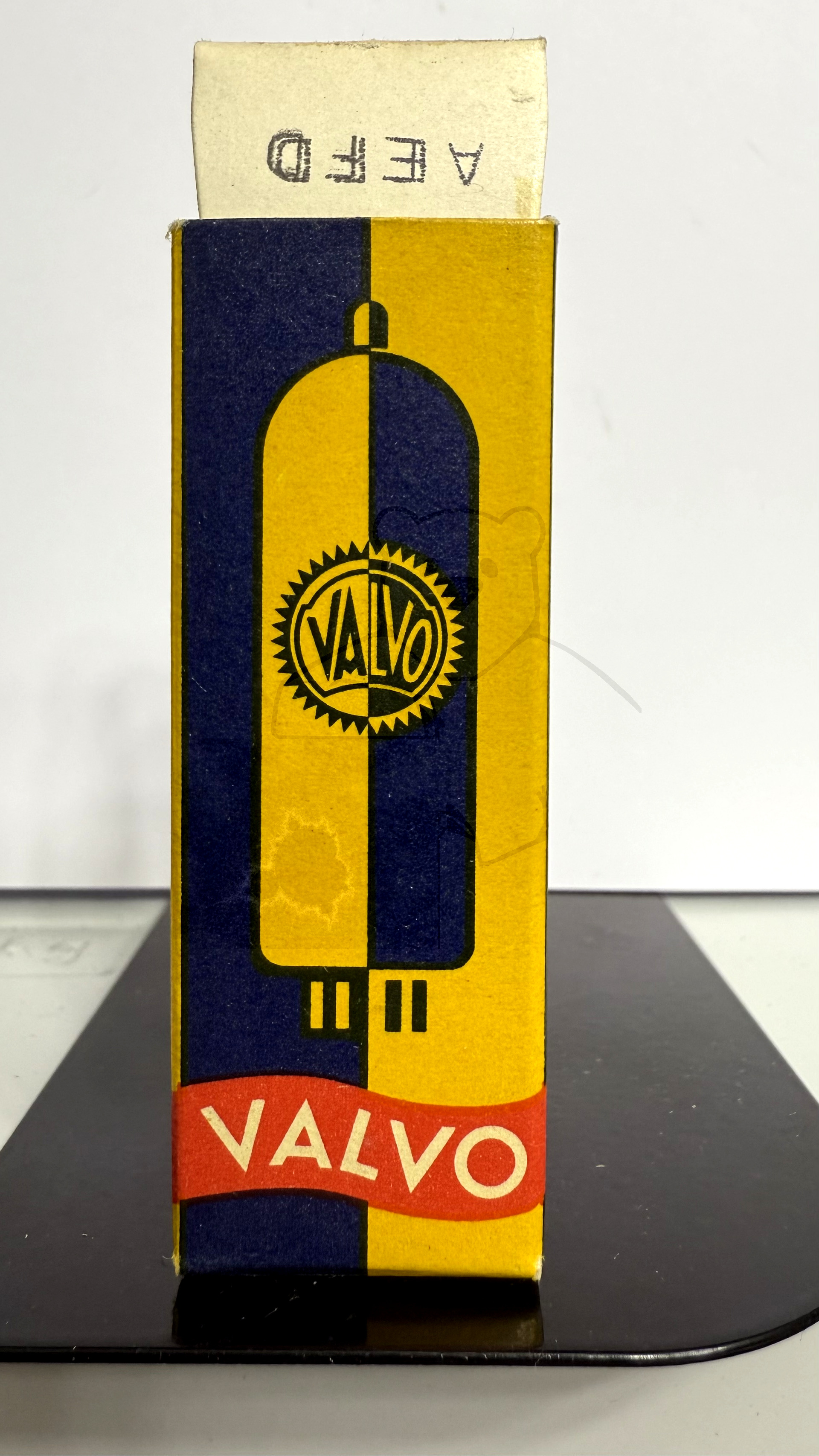

Röhre EB41 #4063 Verpackung Bild 1

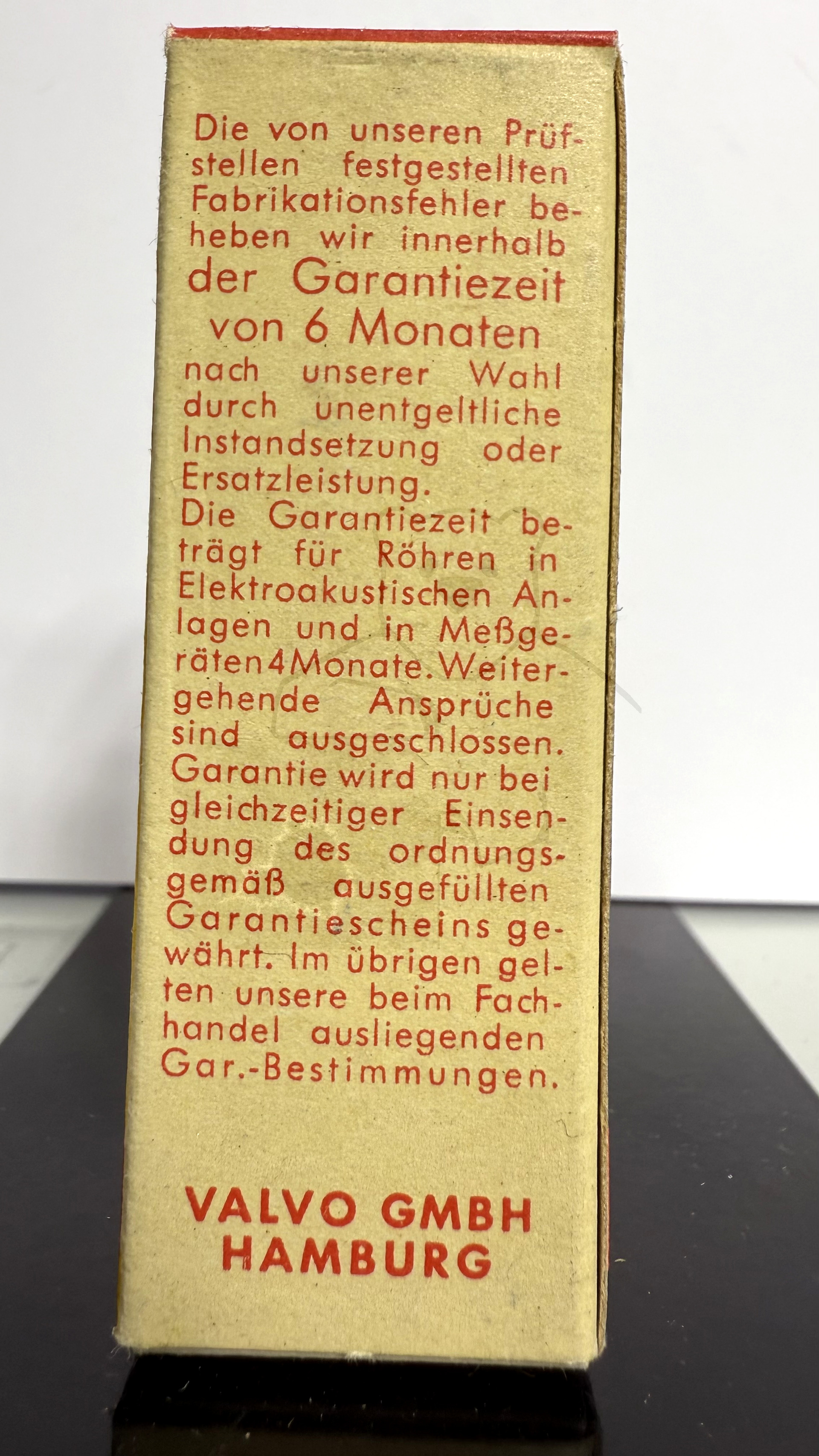

Röhre EB41 #4063 Verpackung Bild 2
Röhre EB41 #4063 Verpackung Bild 3

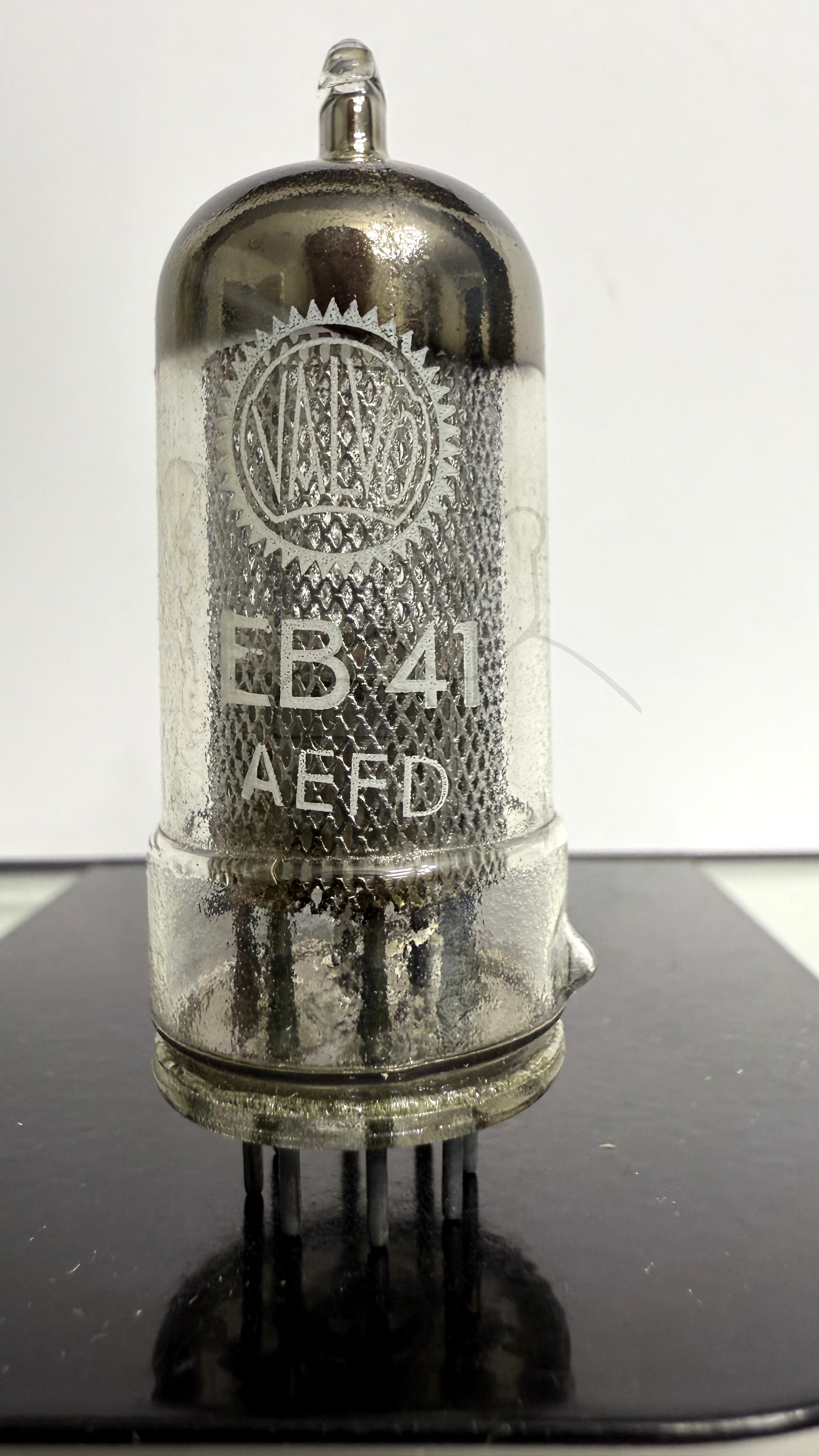

Röhre EB41 #4064 Bild 1

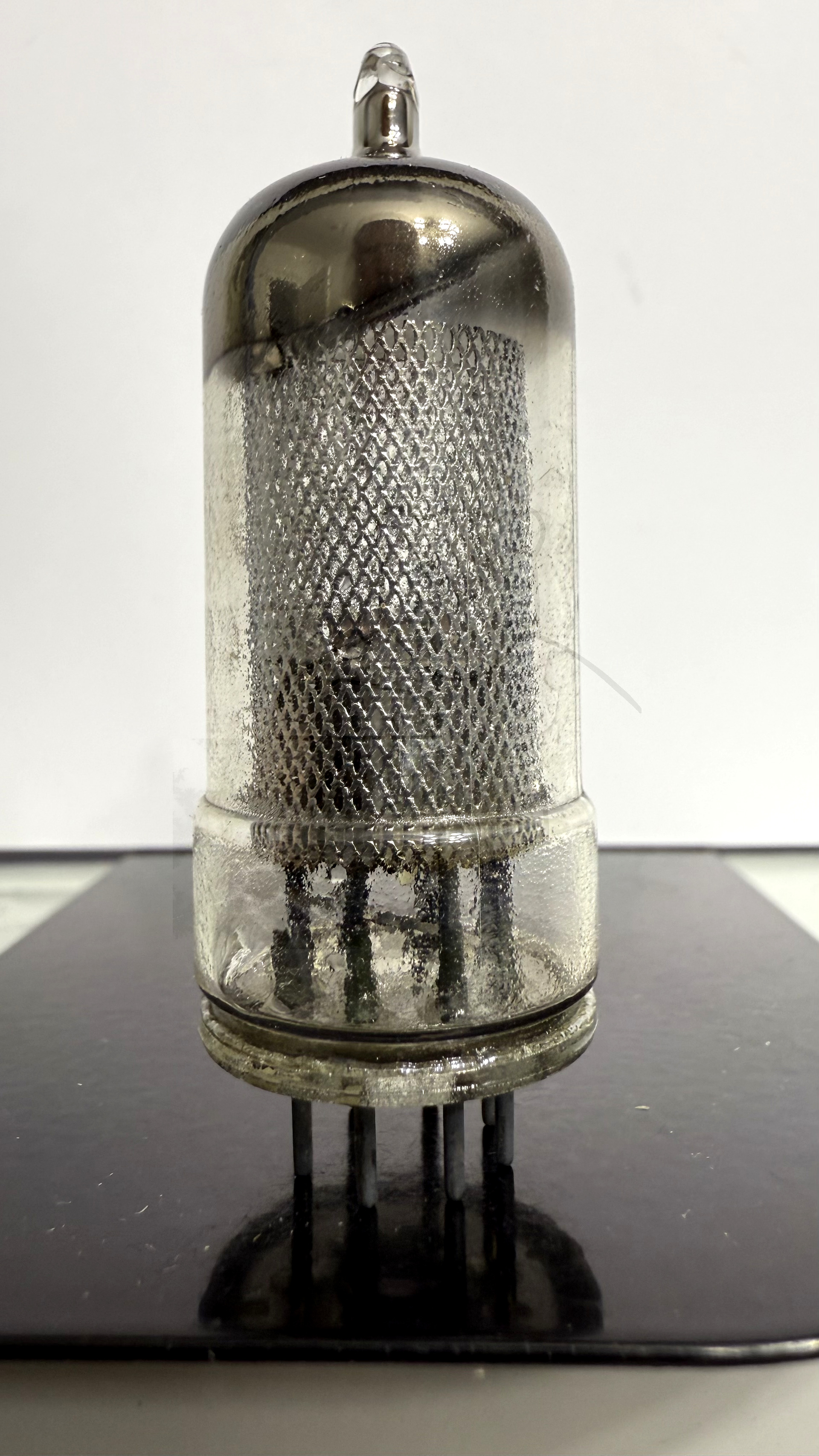

Röhre EB41 #4064 Bild 2
Röhre EB41 #4064 Verpackung Bild 1

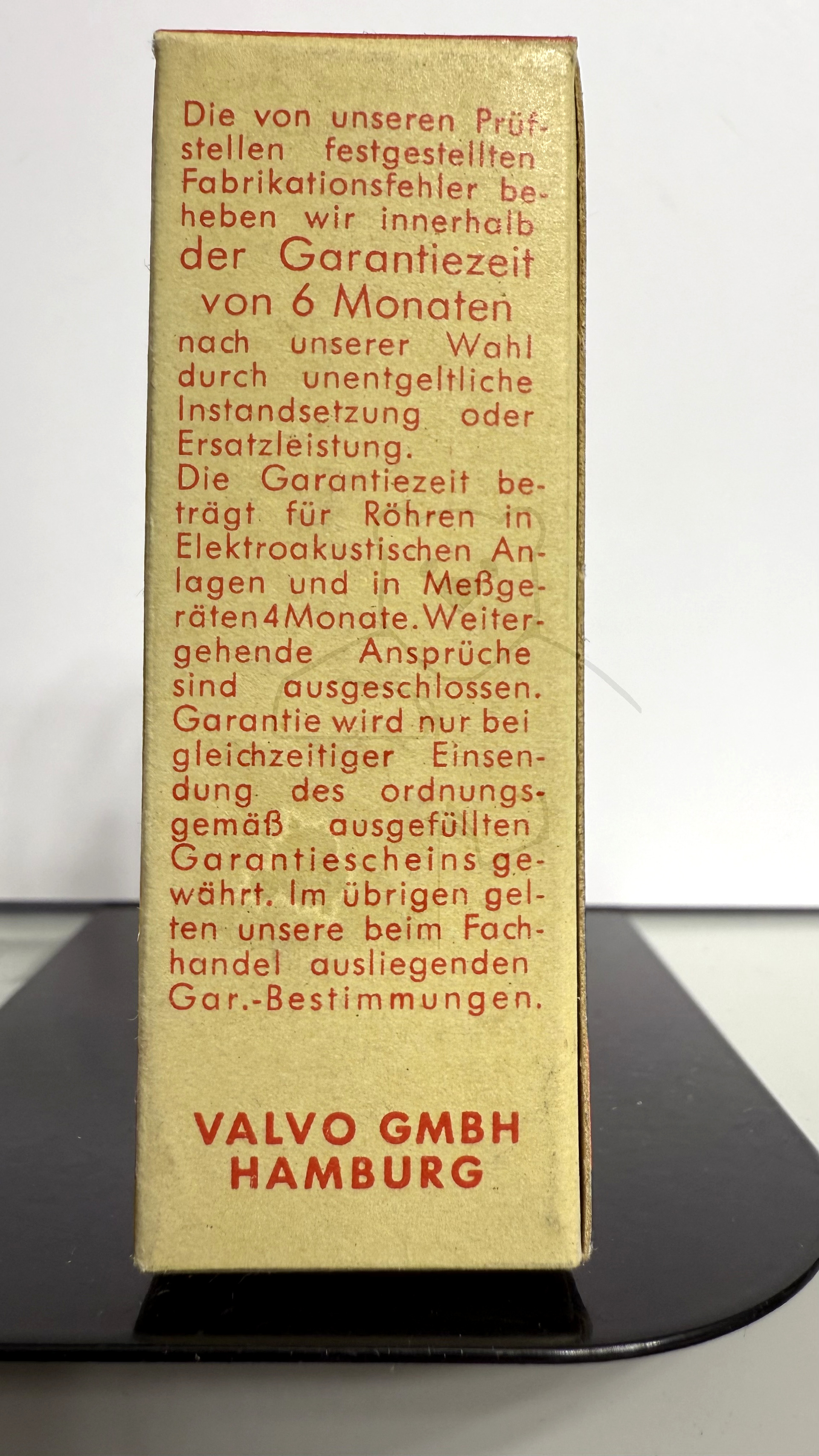

Röhre EB41 #4064 Verpackung Bild 2

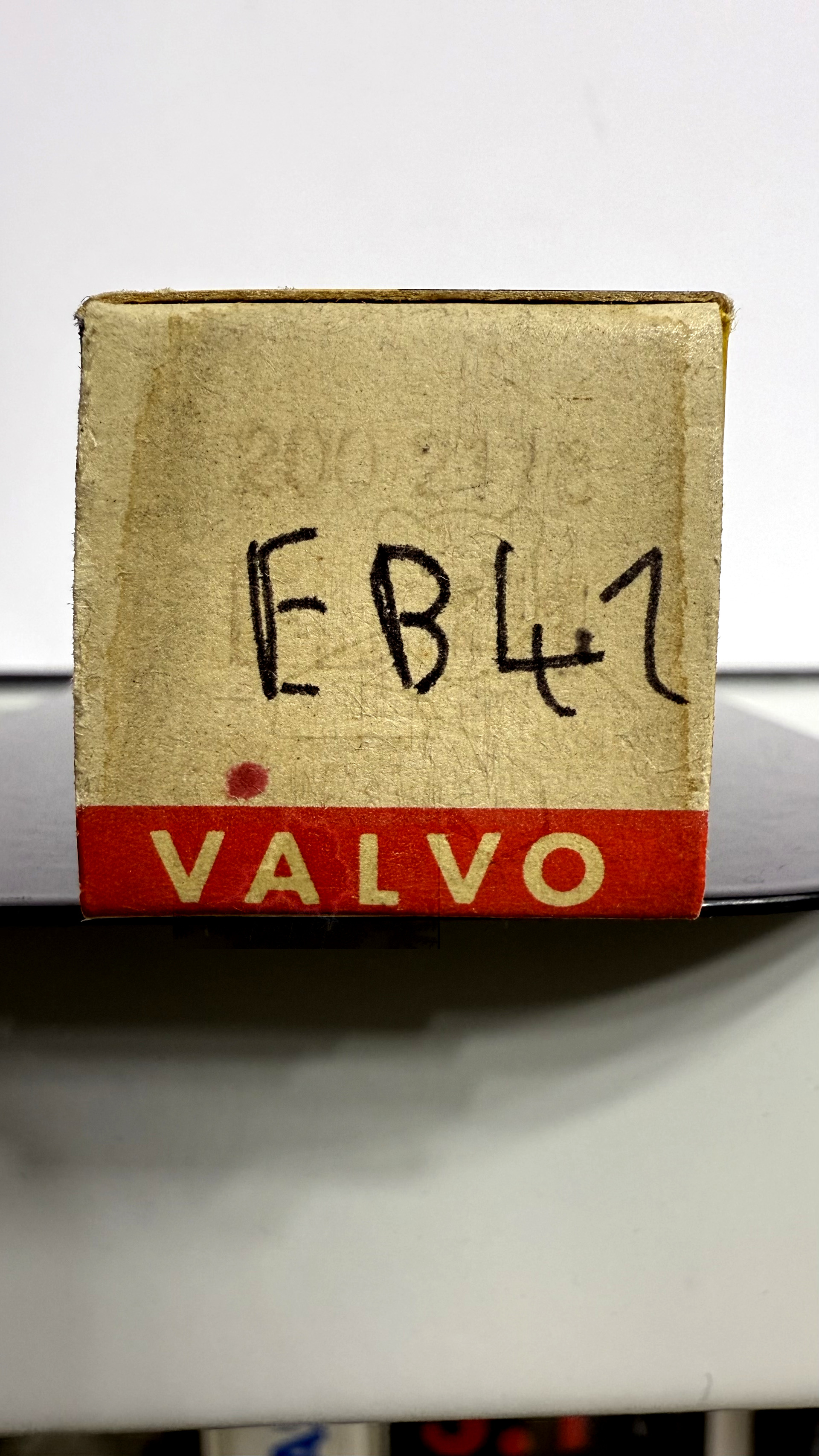

Röhre EB41 #4064 Verpackung Bild 3

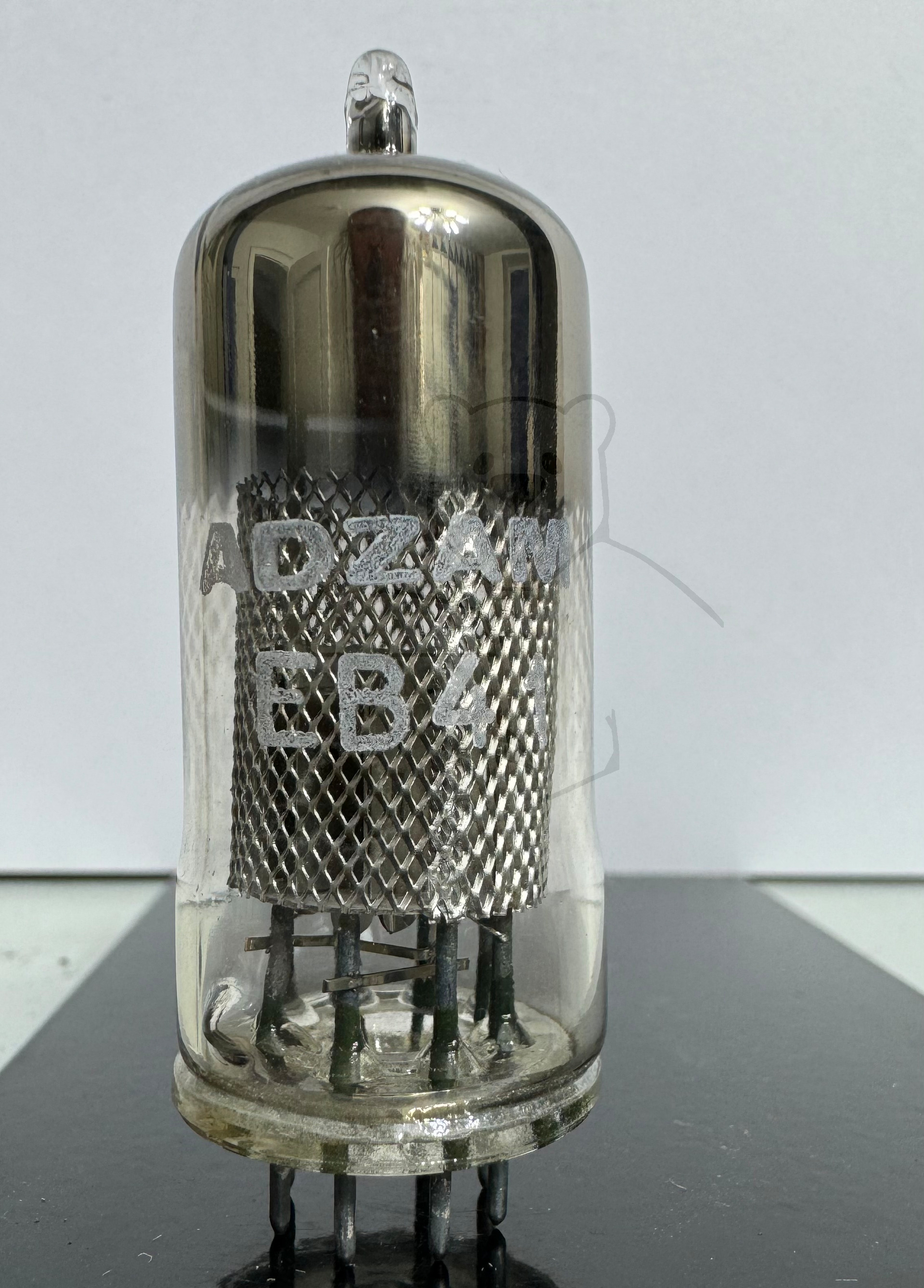

Röhre EB41 #4525 Bild 1

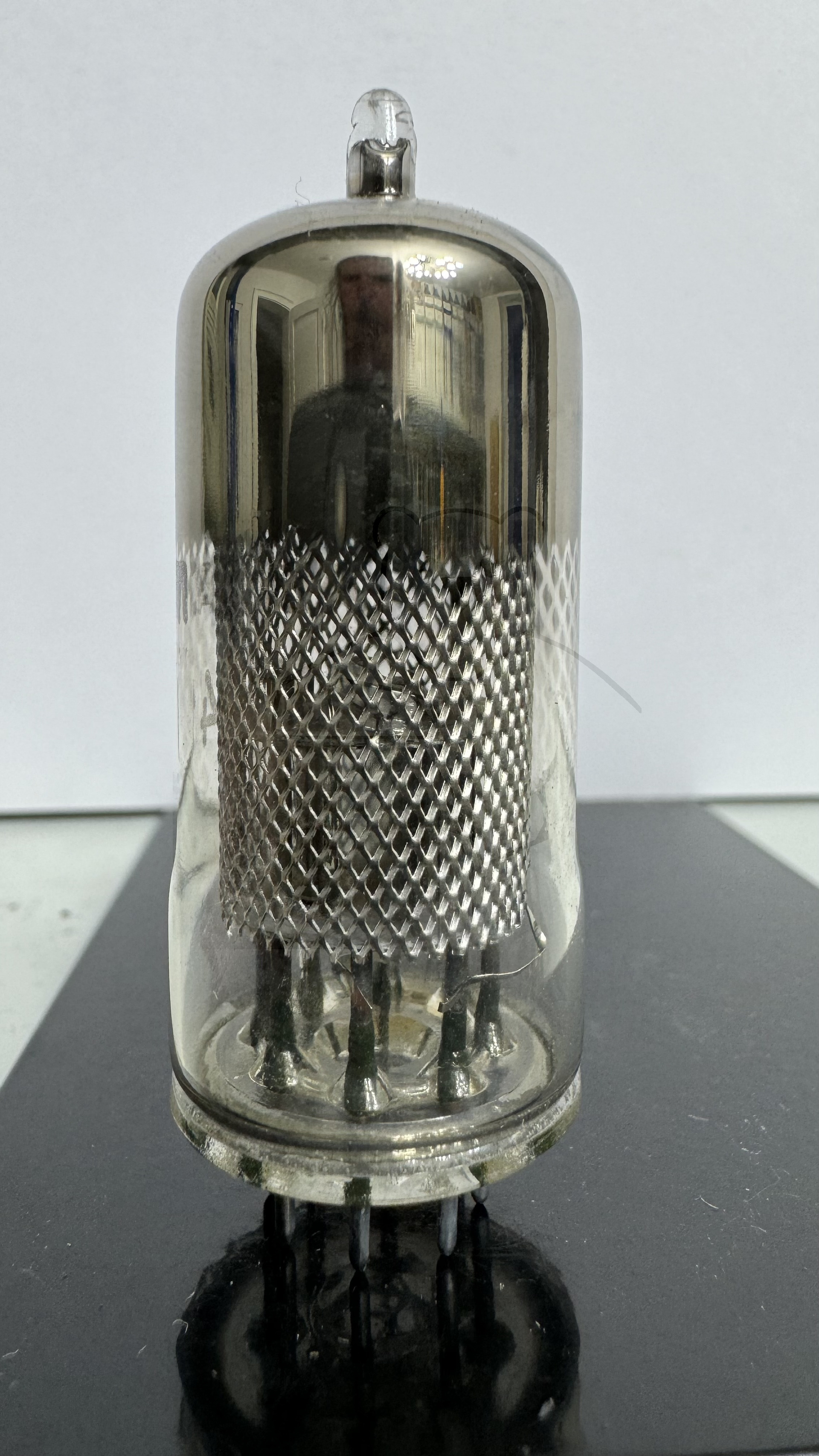

Röhre EB41 #4525 Bild 2

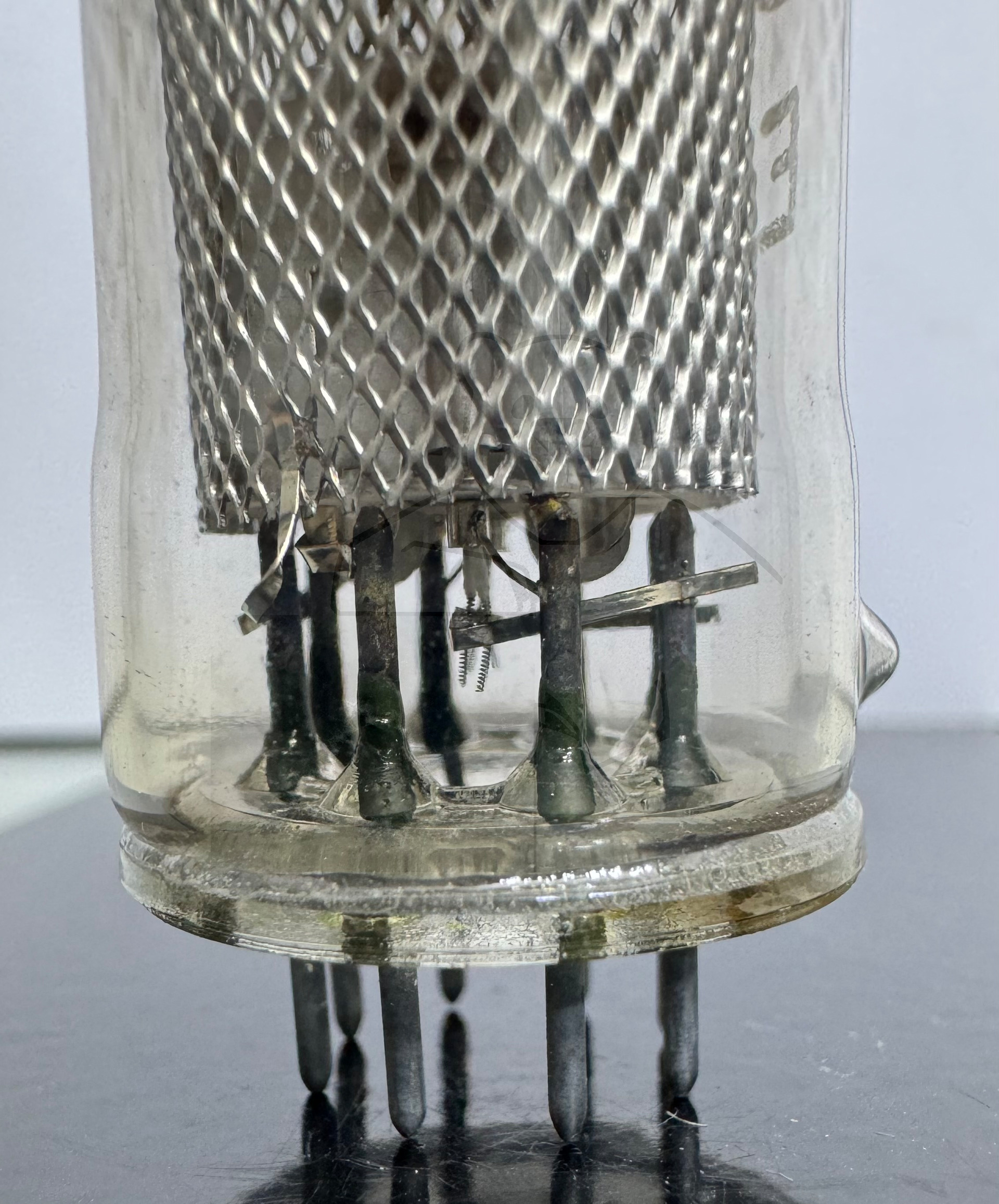

Röhre EB41 #4525 Bild 3

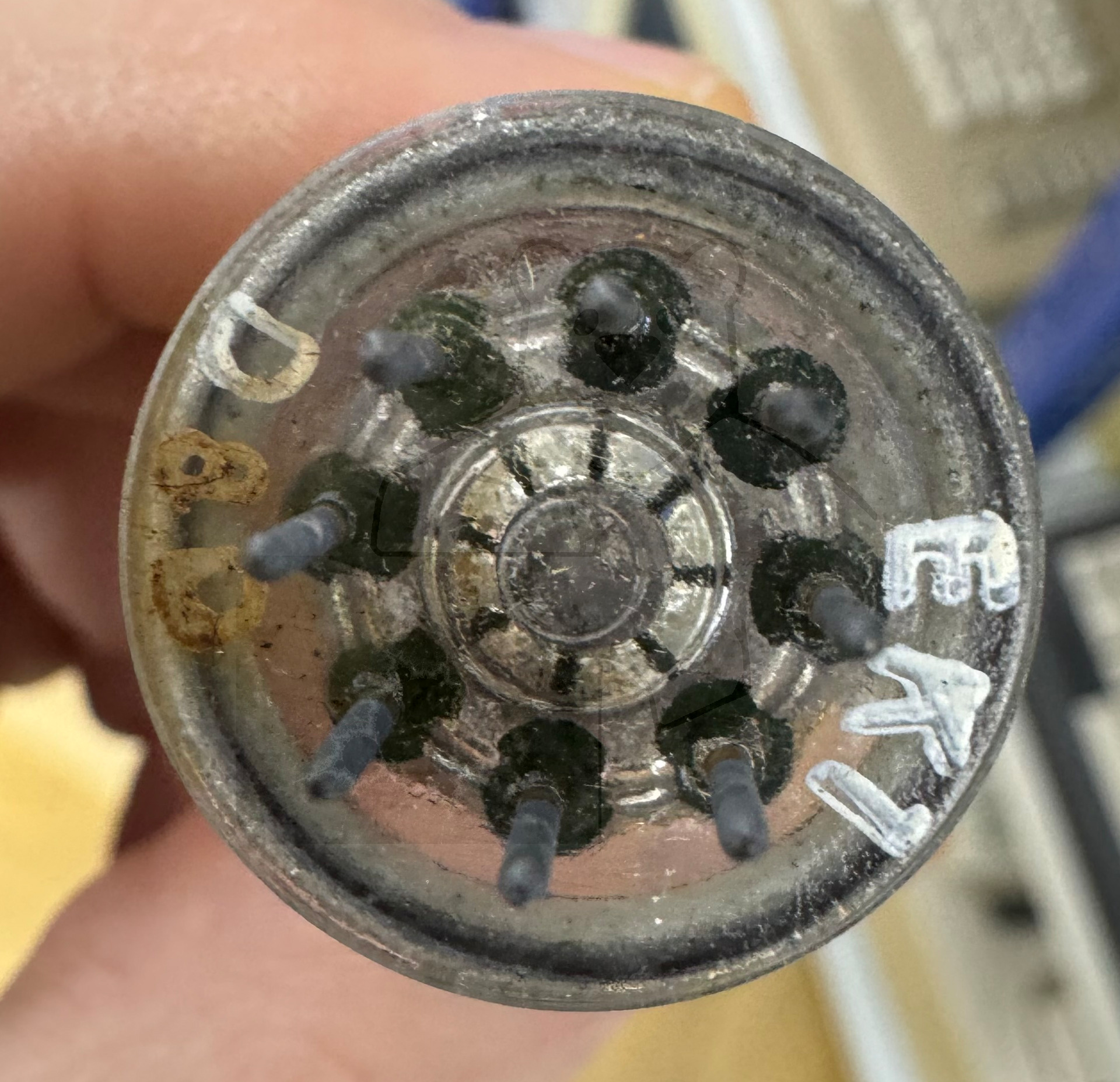

Röhre EB41 #4525 Bild 4

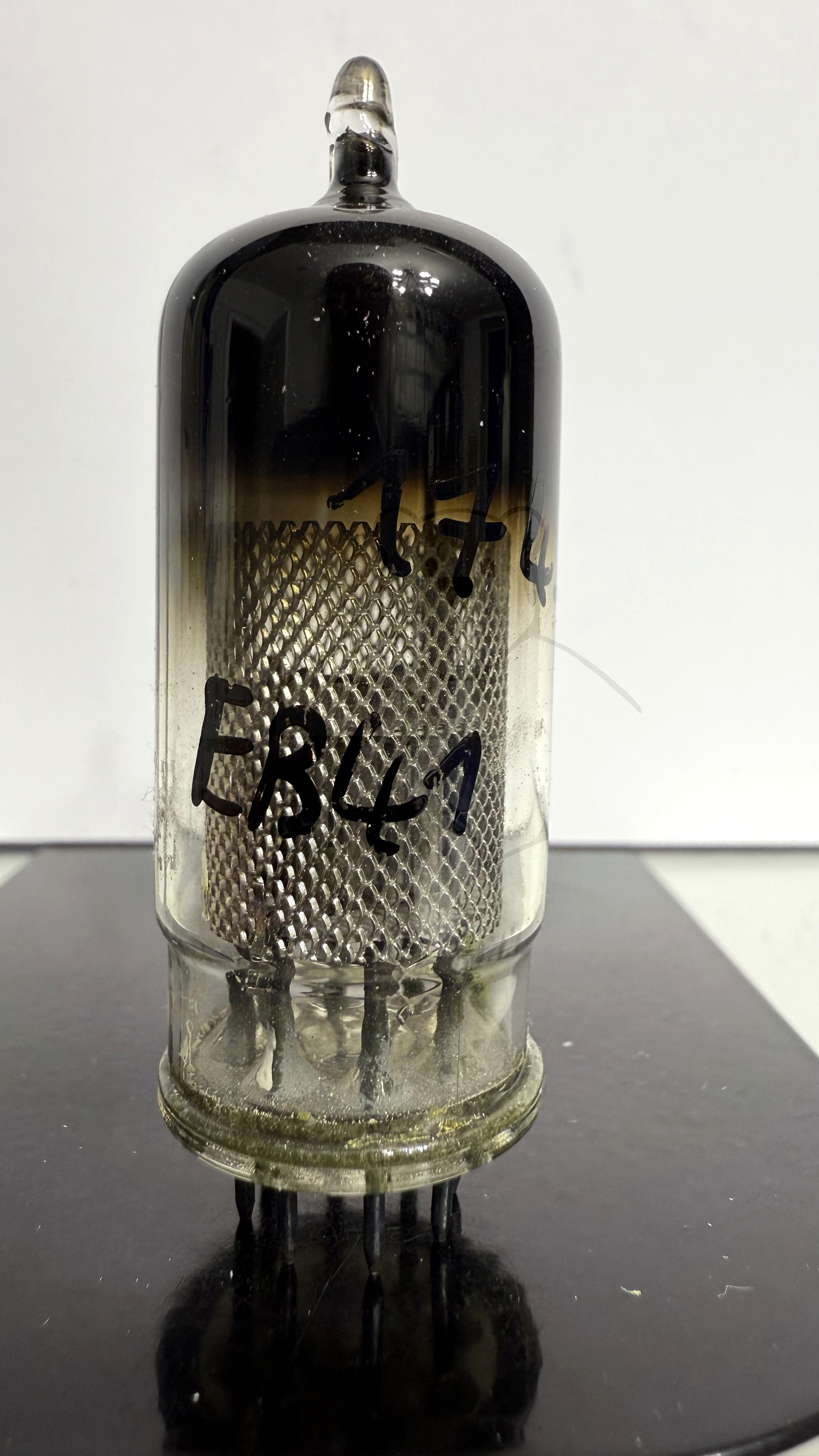

Röhre EB41 #1743 Bild 1

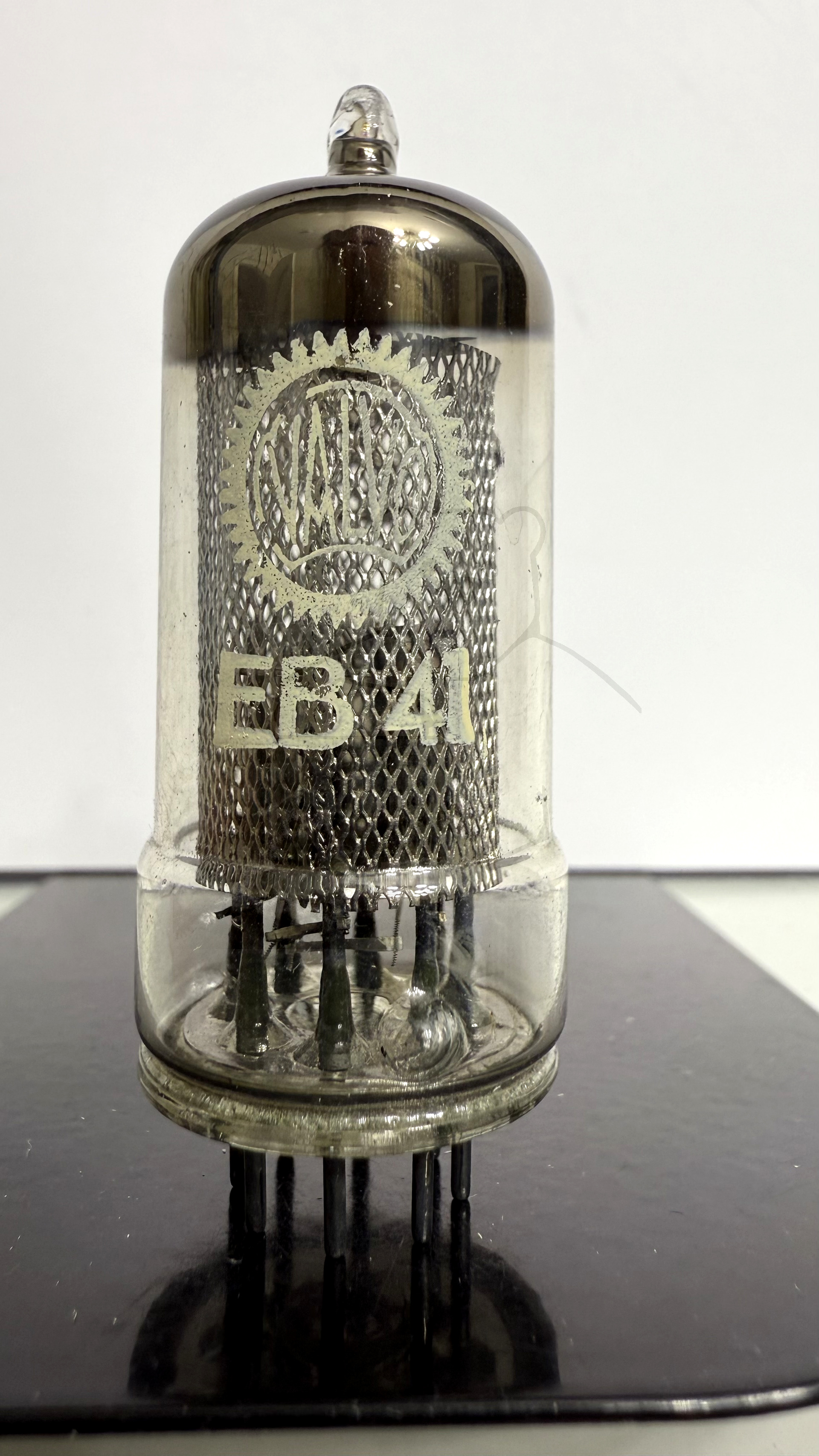

Röhre EB41 #1621 Bild 1
Röhre EB41 #4525 Verpackung Bild 1
Röhre EB41 #4525 Verpackung Bild 2

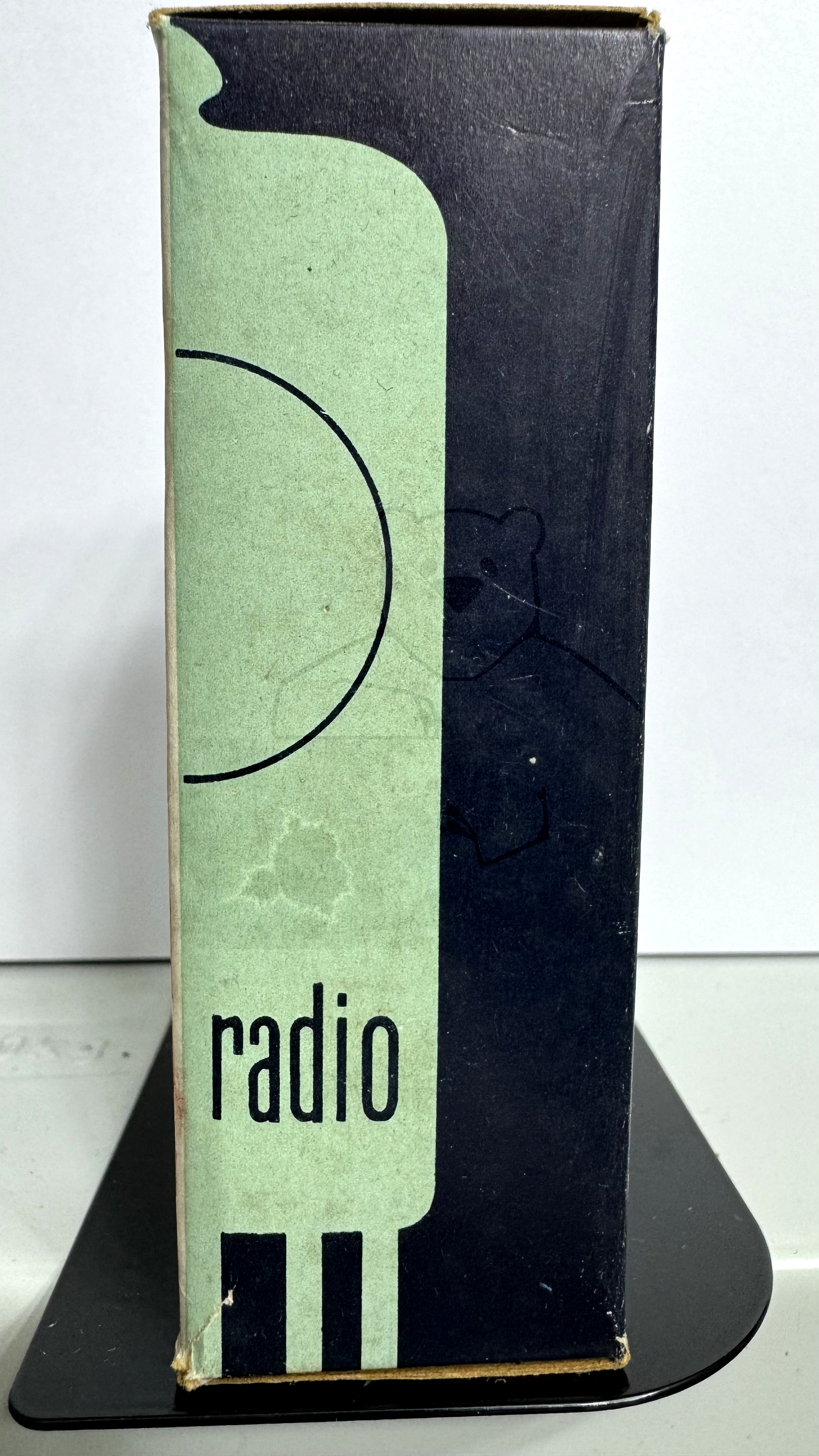

Röhre EB41 #4525 Verpackung Bild 3

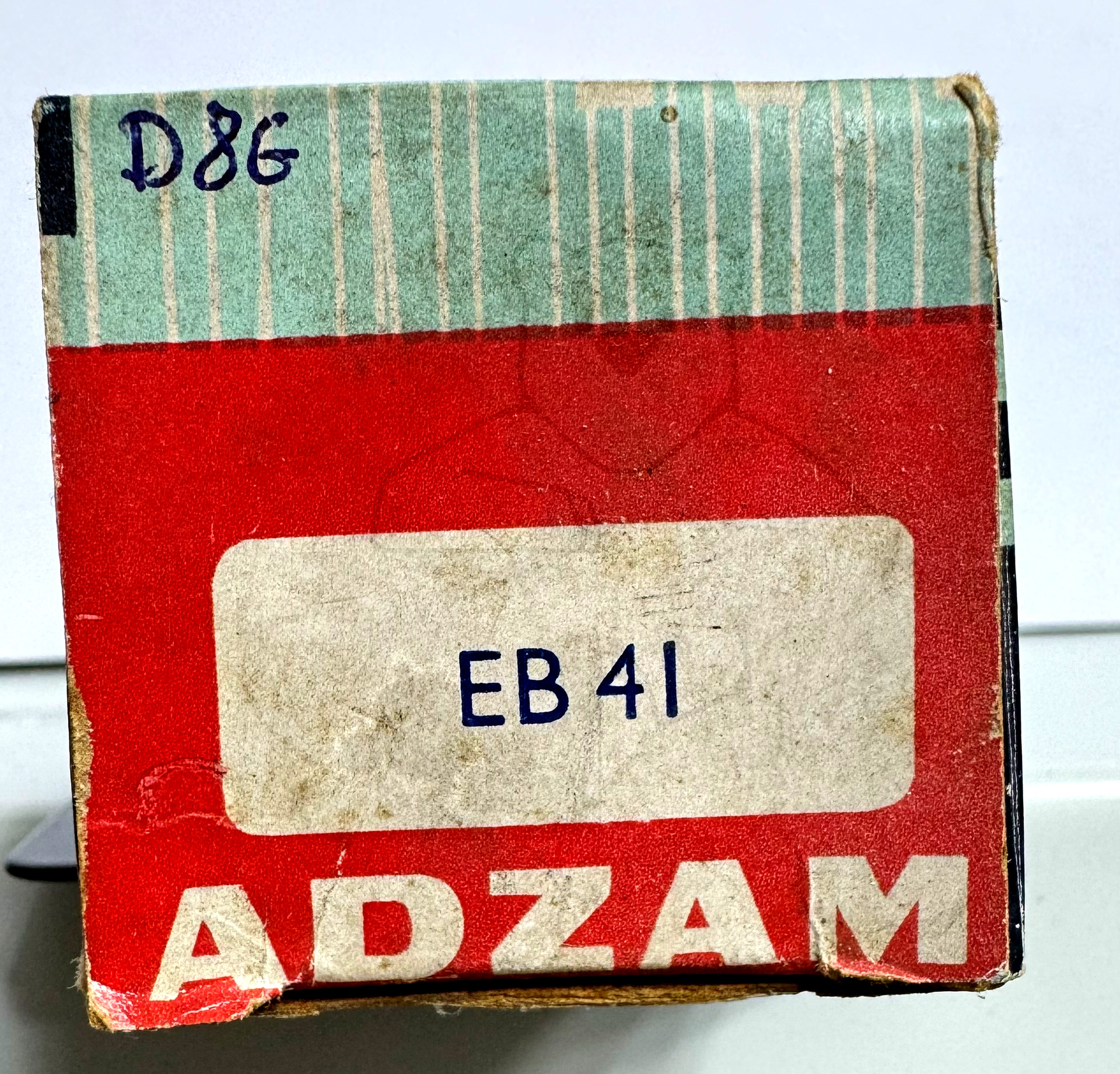

Röhre EB41 #4525 Verpackung Bild 4

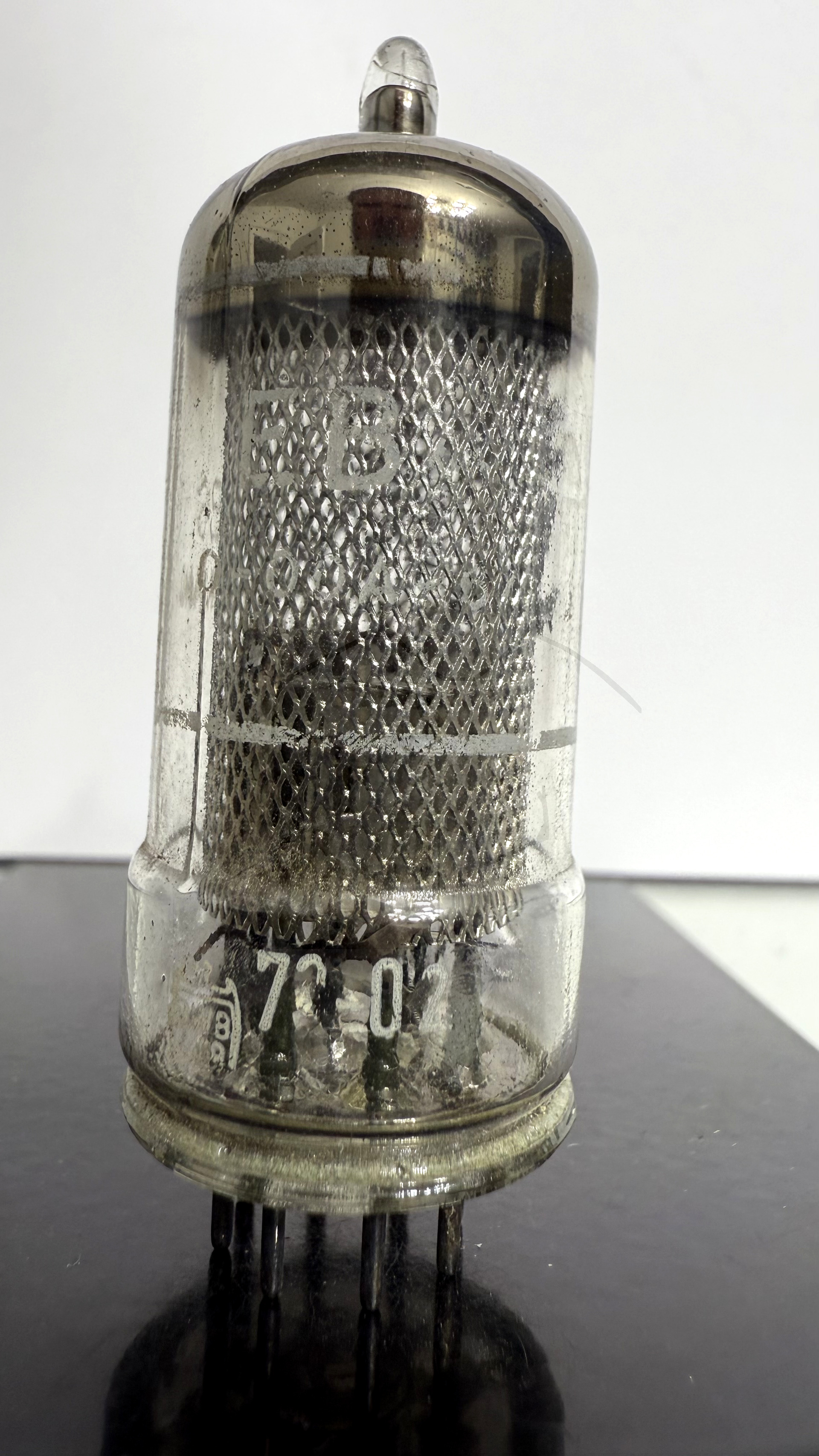

Röhre EB41 #5429 Bild 1

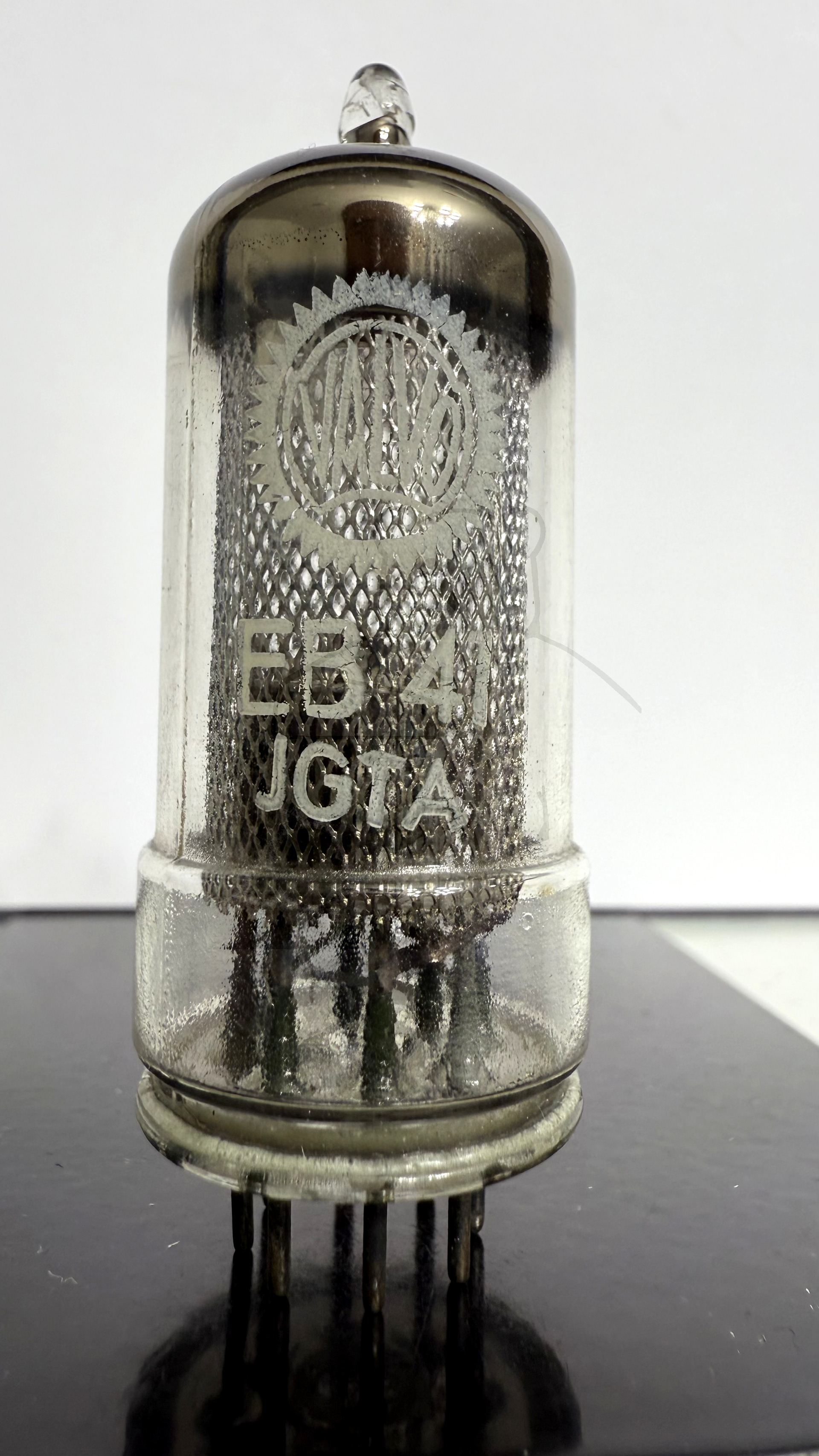

Röhre EB41 #5036 Bild 1

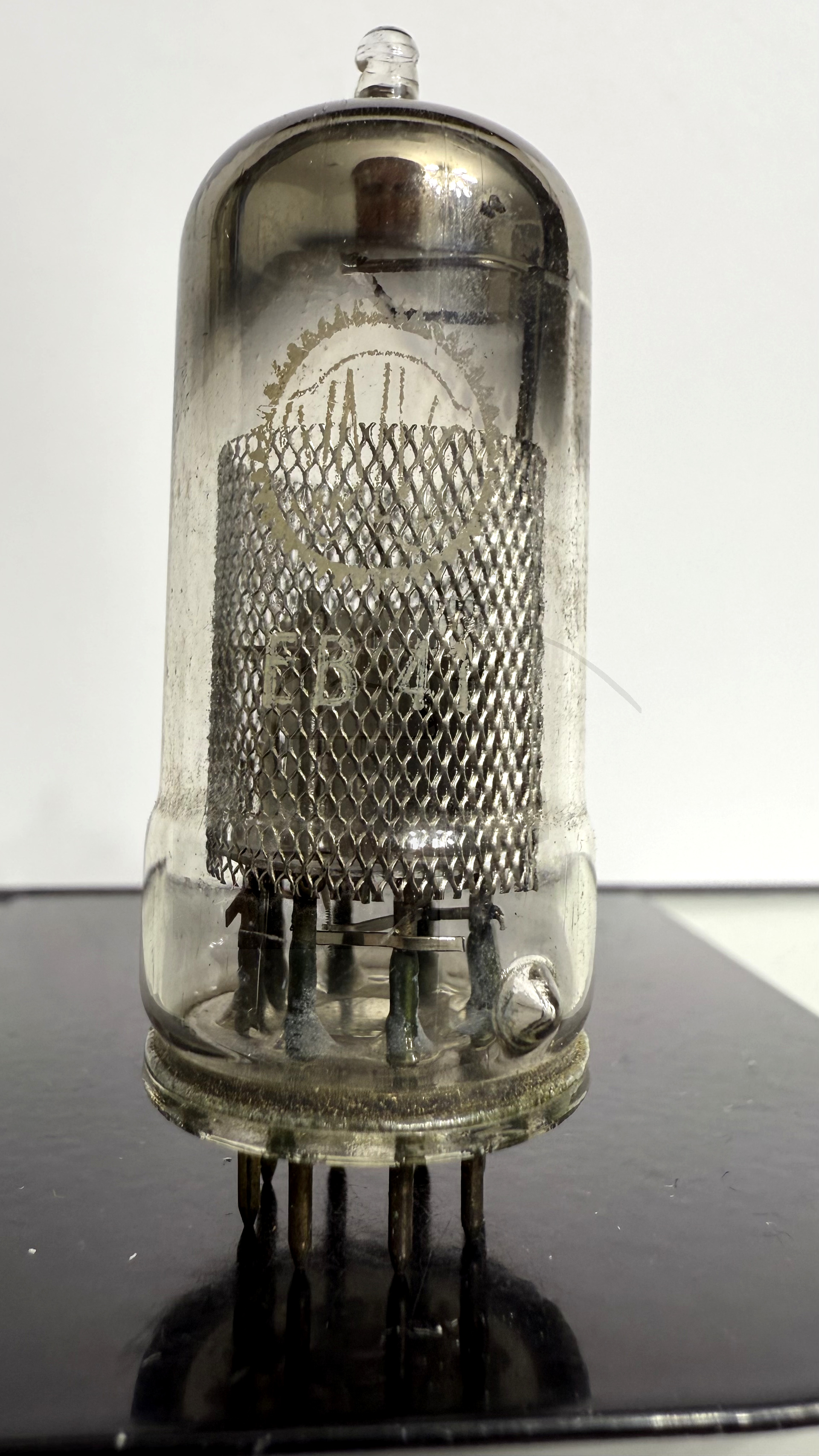

Röhre EB41 #4980 Bild 1
🔎 Alle Röhren vom Typ EB41 in der Sammlung
- → EB41 Inventar: 01621 Hersteller: → Valvo
- → EB41 Inventar: 01624 Hersteller: → Siemens
- → EB41 Inventar: 01632 Hersteller: → Valvo
- → EB41 Inventar: 01743 Hersteller: → Unbekannter Hersteller
- → EB41 Inventar: 04063 Hersteller: → Valvo
- → EB41 Inventar: 04064 Hersteller: → Valvo
- → EB41 Inventar: 04525 Hersteller: → Adzam
- → EB41 Inventar: 04980 Hersteller: → Valvo
- → EB41 Inventar: 04983 Hersteller: → Valvo
- → EB41 Inventar: 05036 Hersteller: → Valvo
- → EB41 Inventar: 05381 Hersteller: → Siemens
- → EB41 Inventar: 05398 Hersteller: → Valvo
- → EB41 Inventar: 05407 Hersteller: → Siemens
- → EB41 Inventar: 05429 Hersteller: → Unbekannter Hersteller
