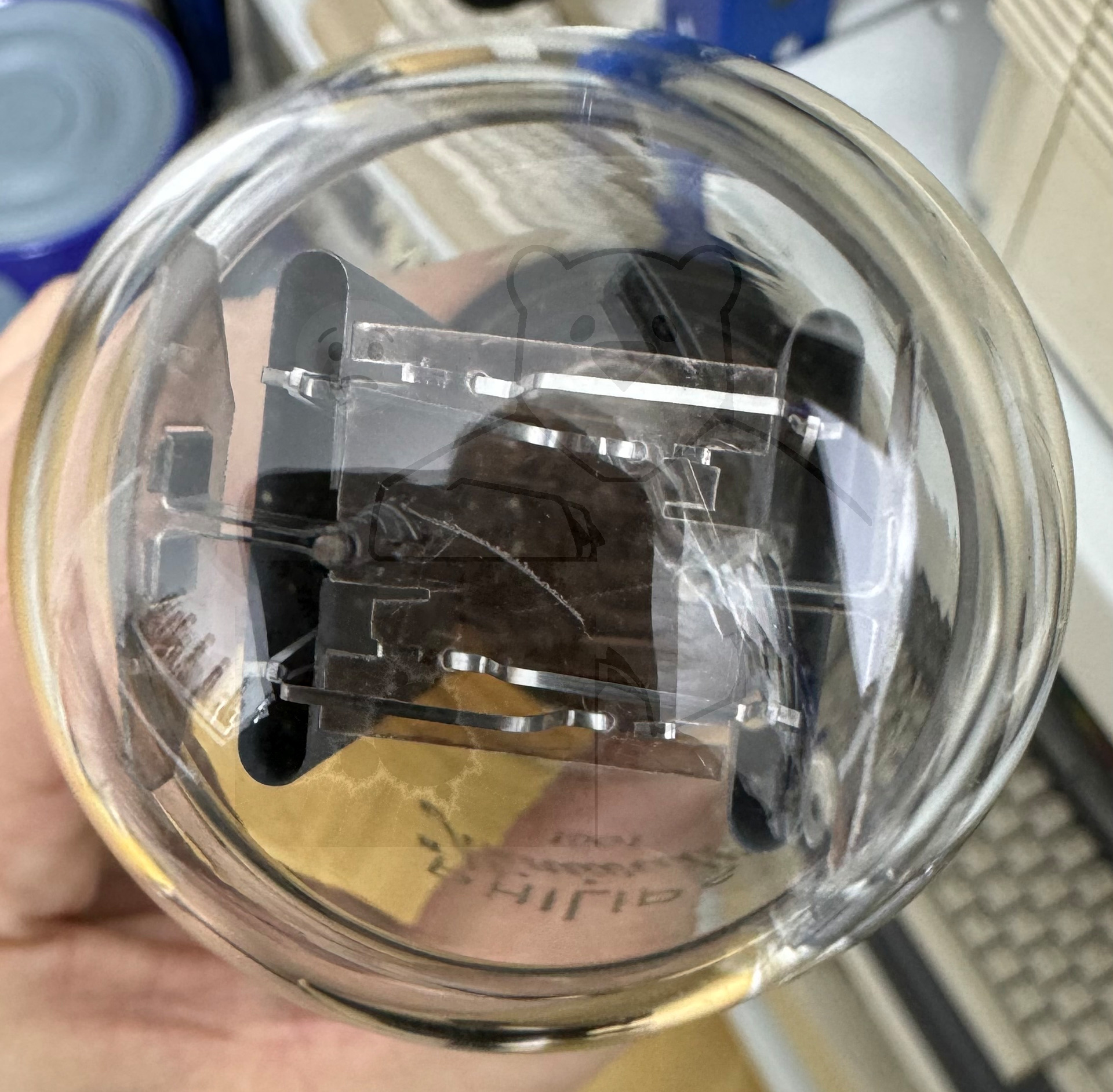

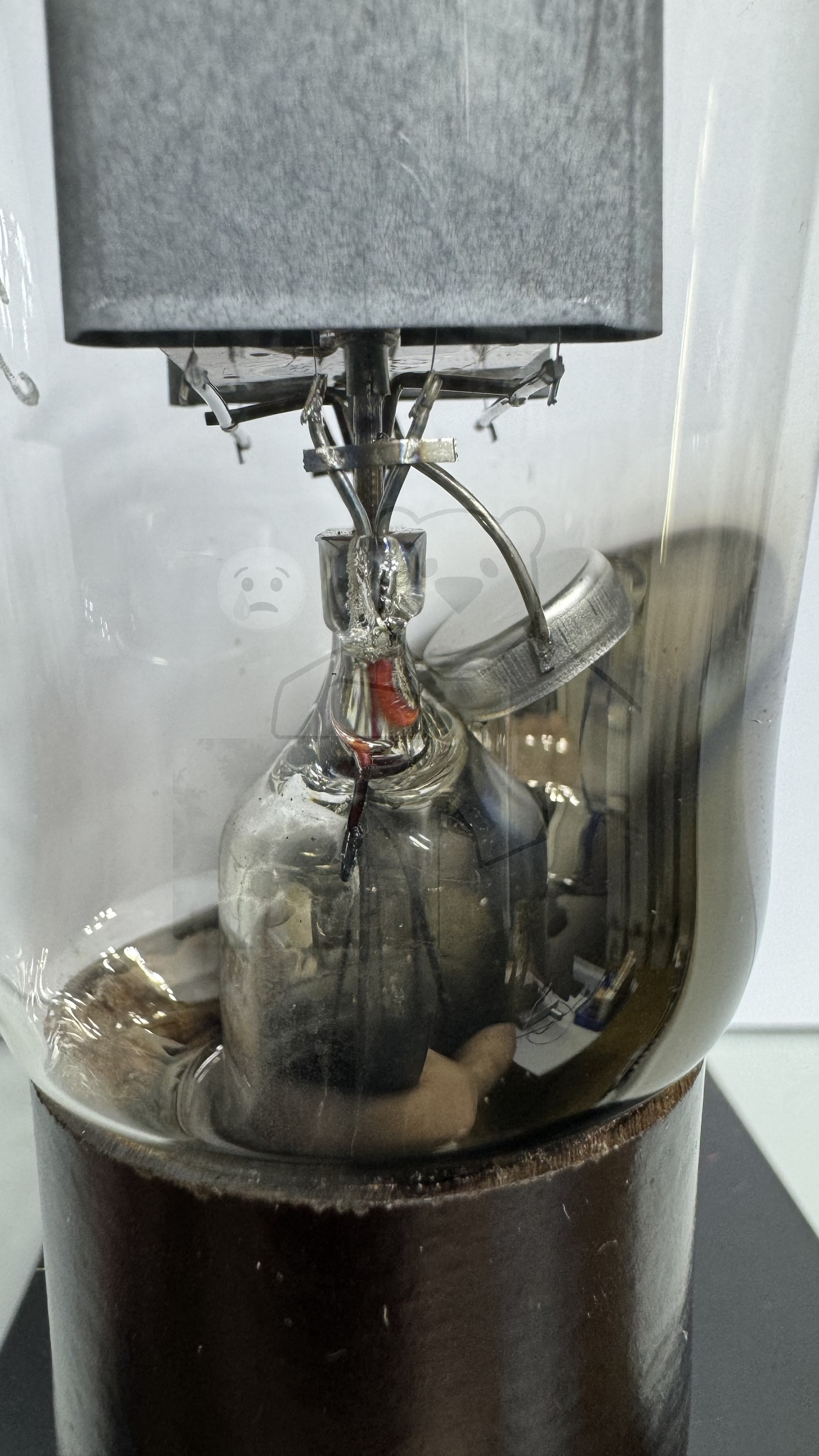

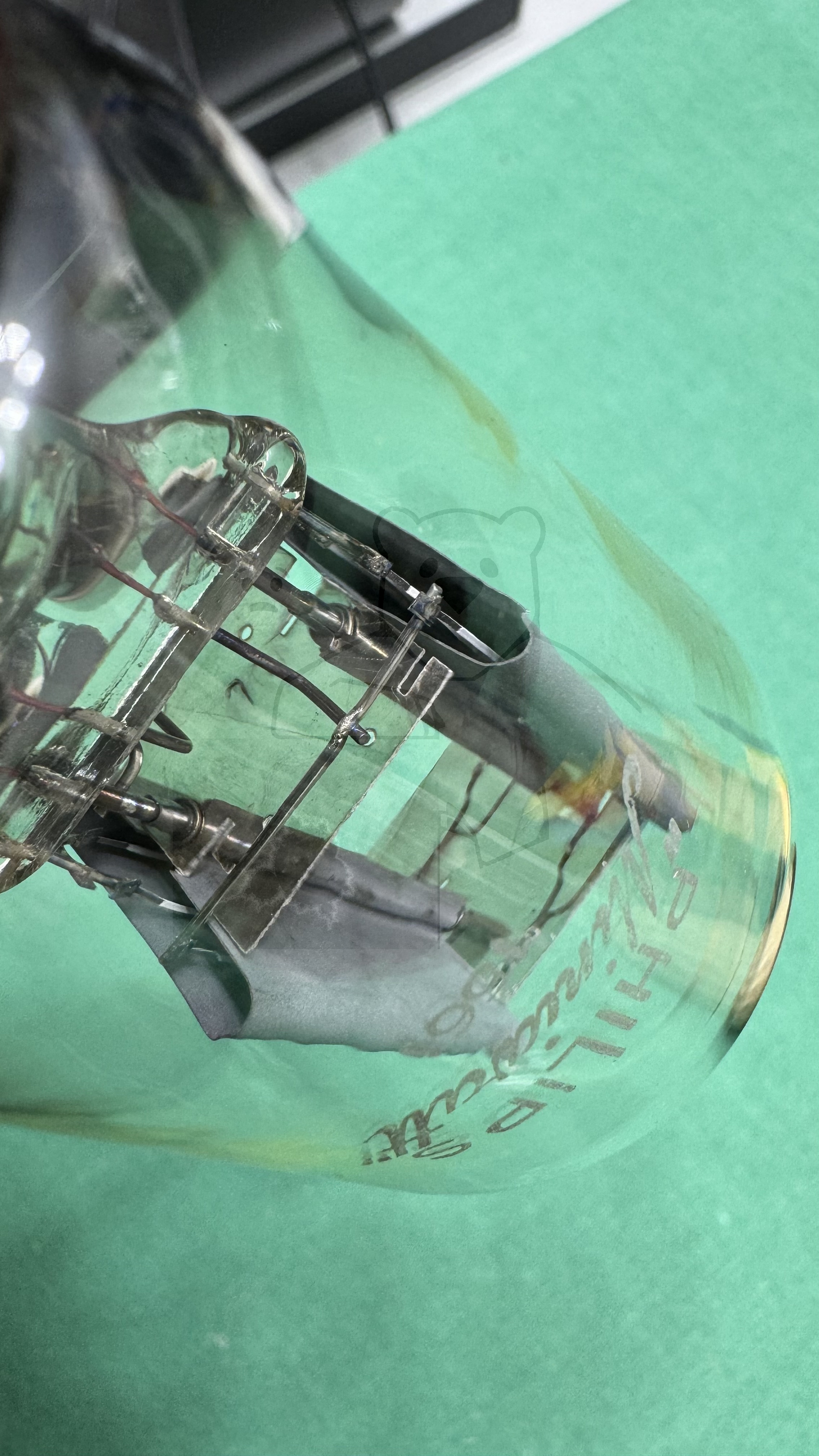

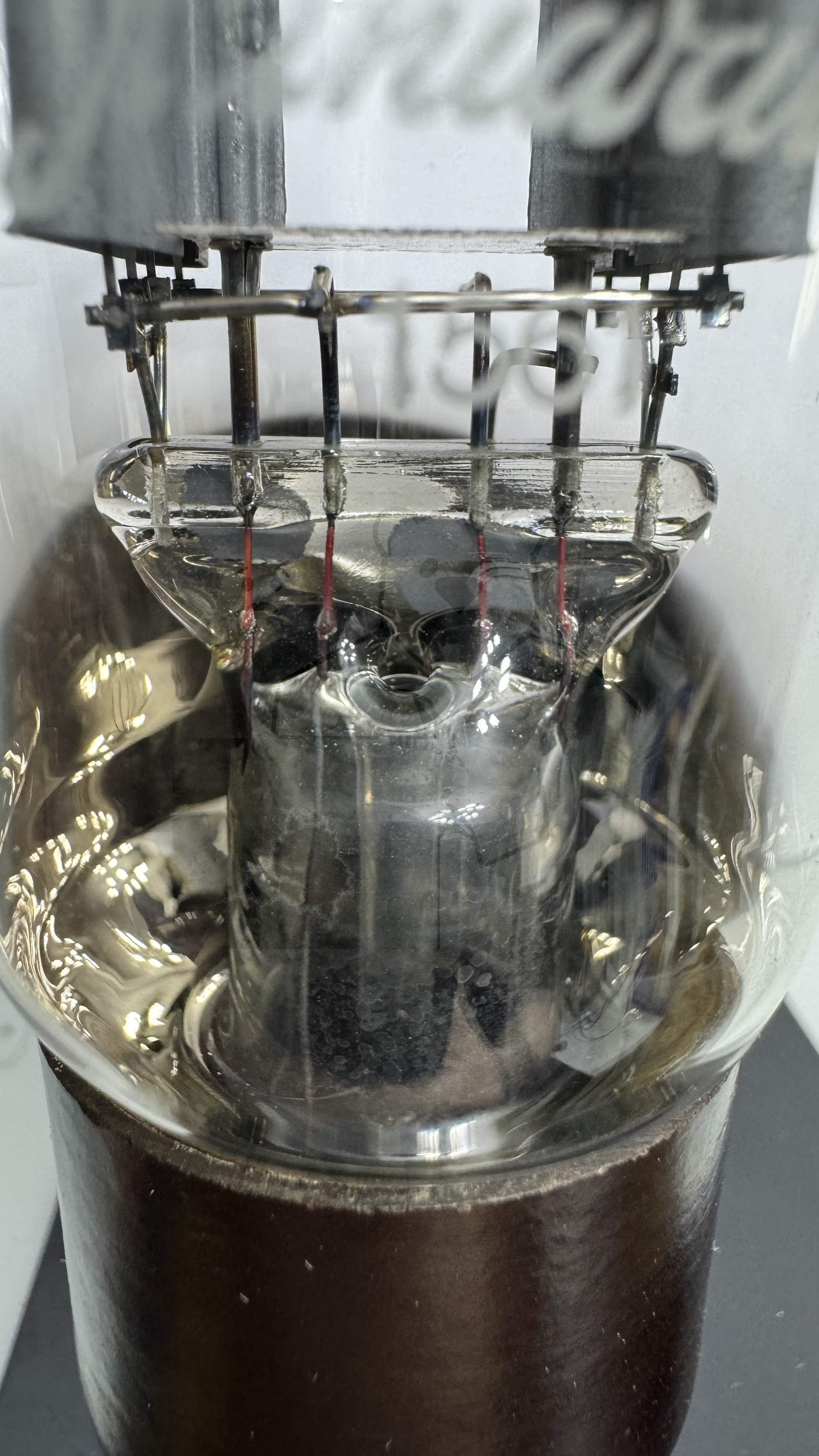

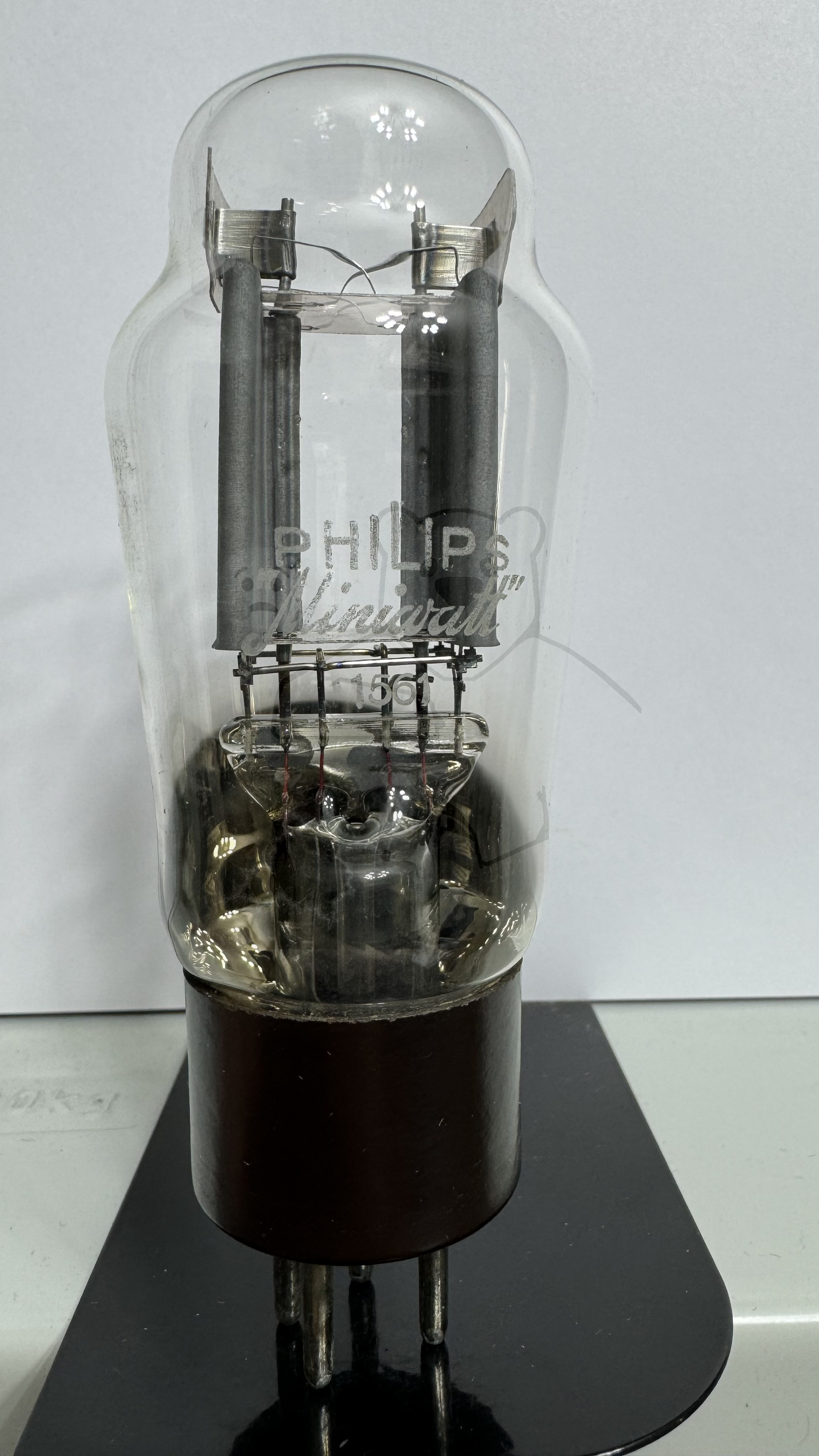

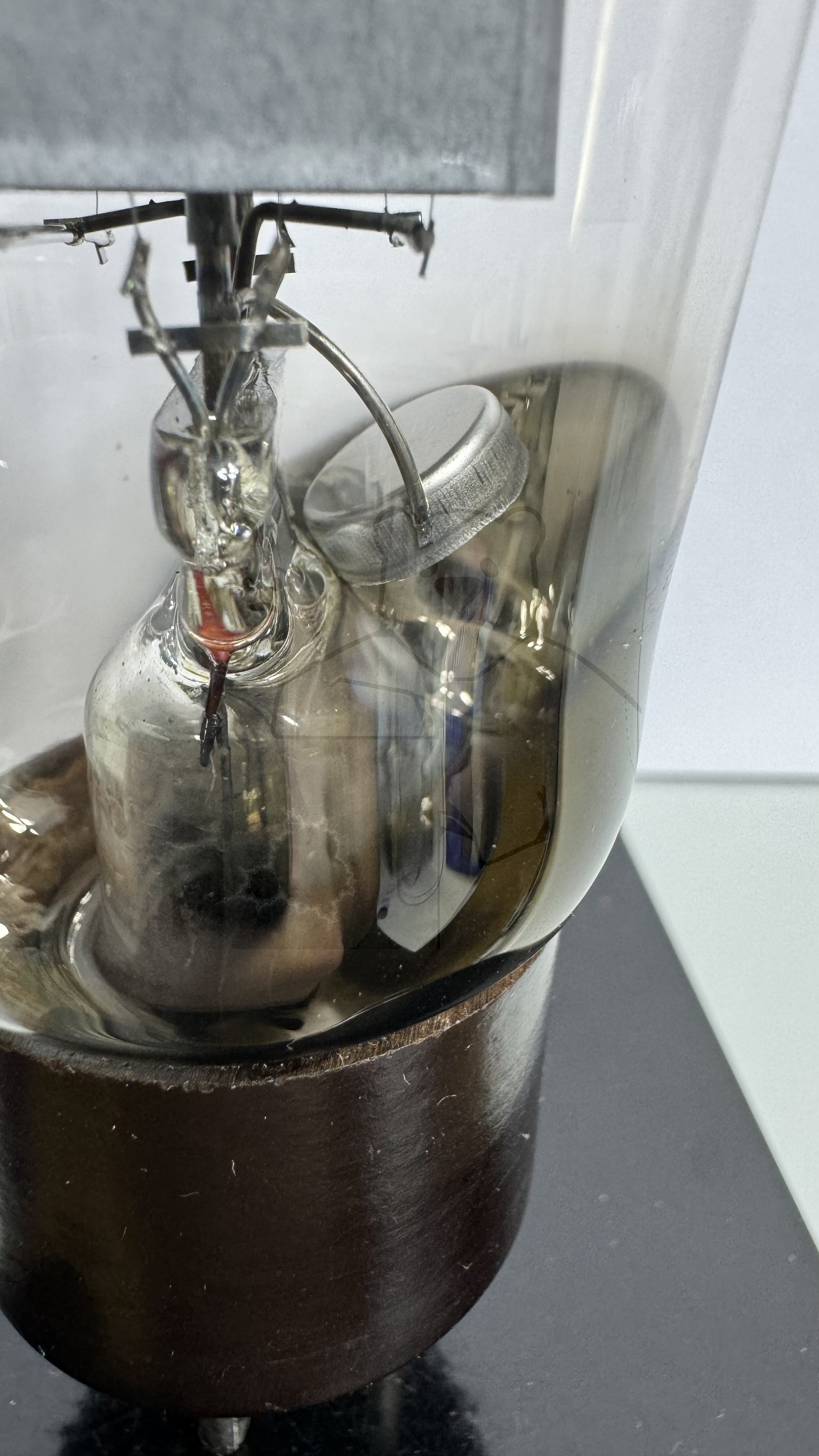

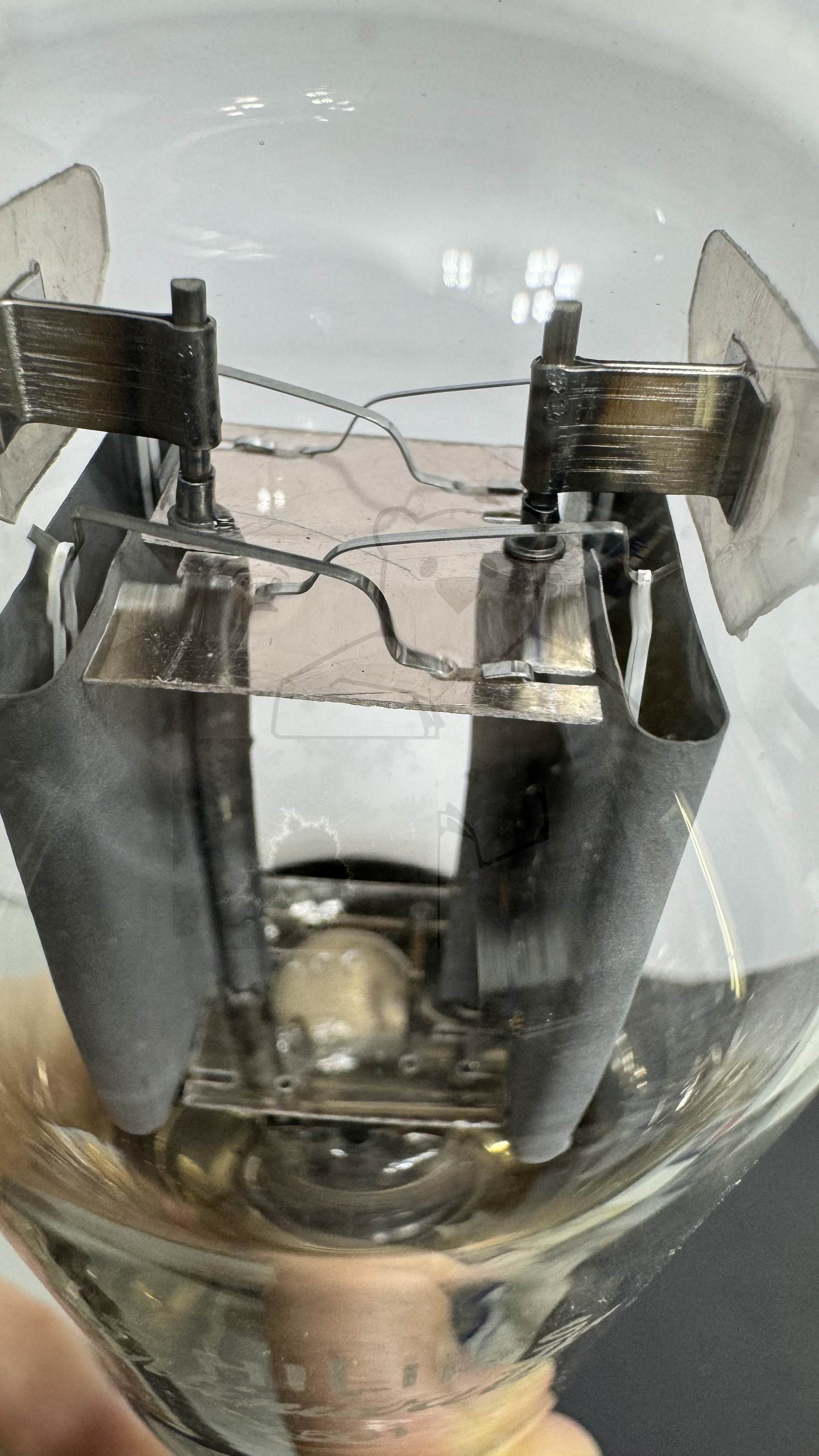

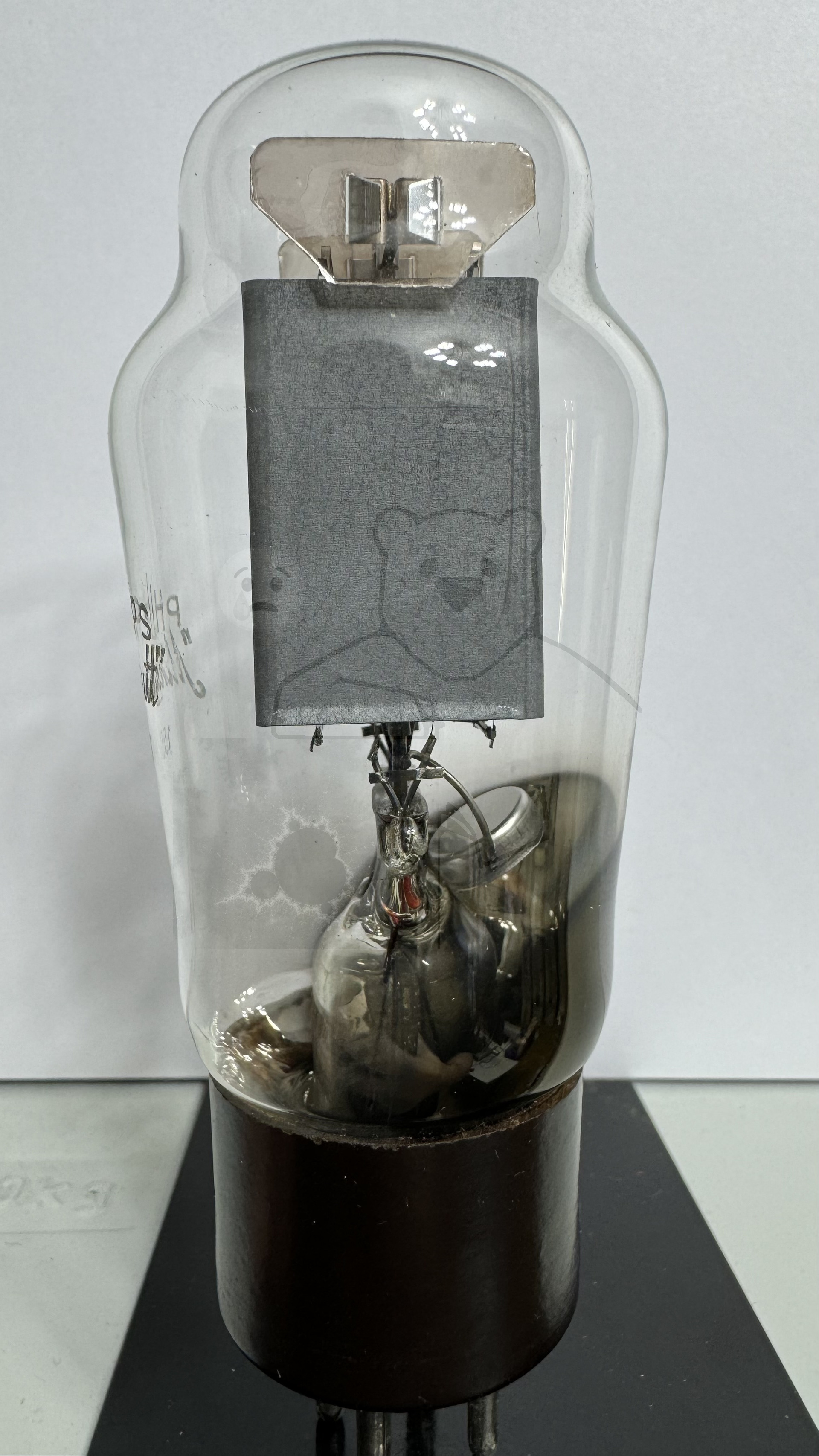

Daten und Bilder der Röhre: 1561

🔎 Beschreibung der Röhre: 1561 Inventarnummer: 03940

Name	→ 1561
Vergleichsname	→ 4G200 → G2004 G4200 PV200/600 PV4300 → RGN2004
Hersteller	→ Philips
Heizspannung (Volt)	4
Heizstrom (Ampère)	2
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol.
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode	DD EFG
Serien Nummer
Verpackung	Originalverpackung, Passend zur Röhrennummer
Getestet	Geprüft: 13.11.1951
Hoheitszeichen
Letzte Änderung
Lager	L1

🔎 Beschreibung der Systeme für die Röhre: 1561

	System 1
Kathode	1
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2	4
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Gleichrichter, Zweiweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 1561

Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt

🔎 Datenblätter zur Röhre: 1561
Datenblatt 1561 Philips [www.tubedata.info].pdf (82 kB)
Datenblatt 1561 Philips Miniwatt [www.tubedata.info].pdf (60 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
