🔎 Beschreibung der Röhre: 5651 Inventarnummer: 03934
| Name | → 5651 |
| Vergleichsname | → 0G3 → 85A2 AG5209 GD85M/S StR85/10 → STV85/10 |
| Hersteller | → Valvo |
| Heizspannung (Volt) | |
| Heizstrom (Ampère) | |
| Art der Heizung | Kaltkathode |
| Röhren mit Sockel | → Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol. |
| Informationen Röhrentyp | Röhre arbeitet mit Krypton-85 Füllung. |
| Informationen | Markiert als Prüfroehre |
| Kenn Nummer | 64 |
| Ätz- Produktionscode | *H1 D1A |
| Serien Nummer | |
| Verpackung | Originalverpackung, Keine Röhrennummer aufgedruckt |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | S7 |
🔎 Beschreibung der Systeme für die Röhre: 5651
| System 1 | |
| Kathode | 2, 4, 7 |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 1, 5 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | |
| Abschirmung | |
| Funktion | → Glimmstabilisator |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der 5651
Bildquelle: Sylvania Datenblatt
🔎 Datenblätter zur Röhre: 5651
Datenblatt 5651 RCA [www.tubedata.info].pdf (76 kB)
Datenblatt 5651 Sylvania [www.tubedata.info].pdf (70 kB)
Datenblatt 5651 Tung-Sol [www.tubedata.info].pdf (140 kB)
Datenblatt 5651A RCA [www.tubedata.info].pdf (148 kB)
Datenblatt 5651WA Raytheon.pdf (441 kB)
Datenblatt 5651WA Tung-Sol [www.tubedata.info].pdf (266 kB)
Pruefkarte 5651 - Neuberger RPM370 Roehrenmessgeraet.pdf (193 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: 5651

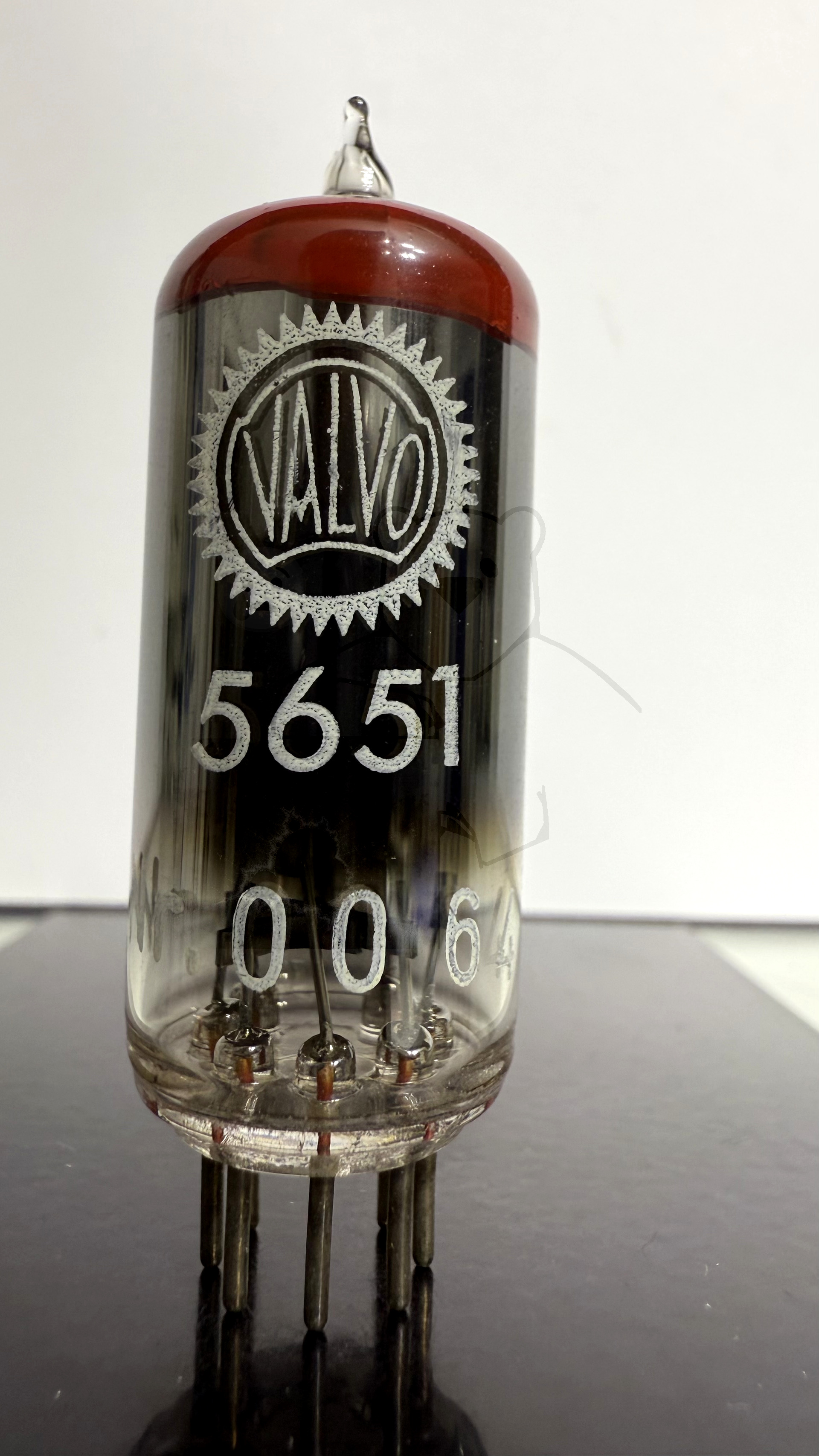

Röhre 5651 #3934 Prüfröhre Bild 1

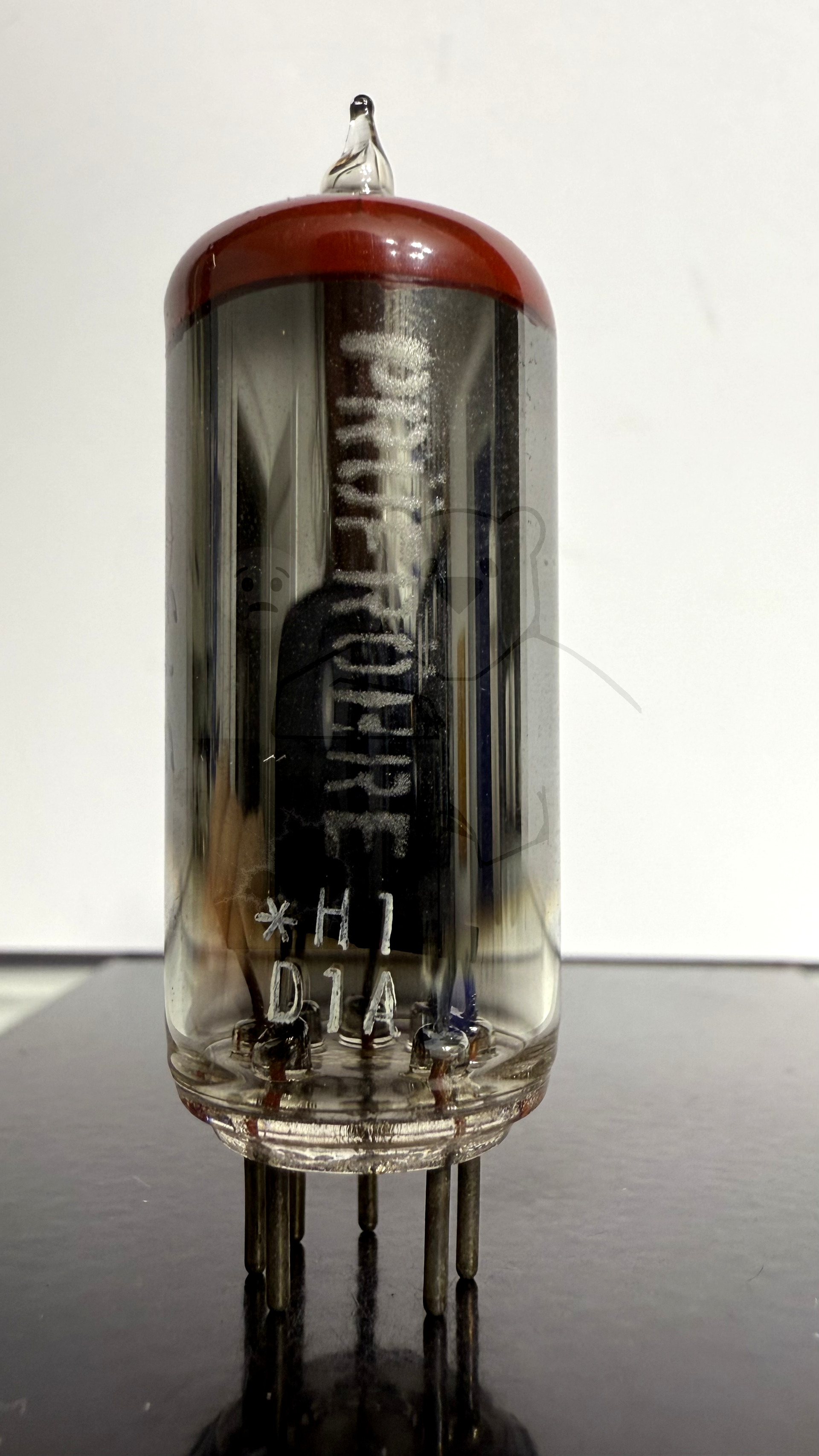

Röhre 5651 #3934 Prüfröhre Bild 2
Röhre 5651 #3934 Prüfröhre Verpackung Bild 1

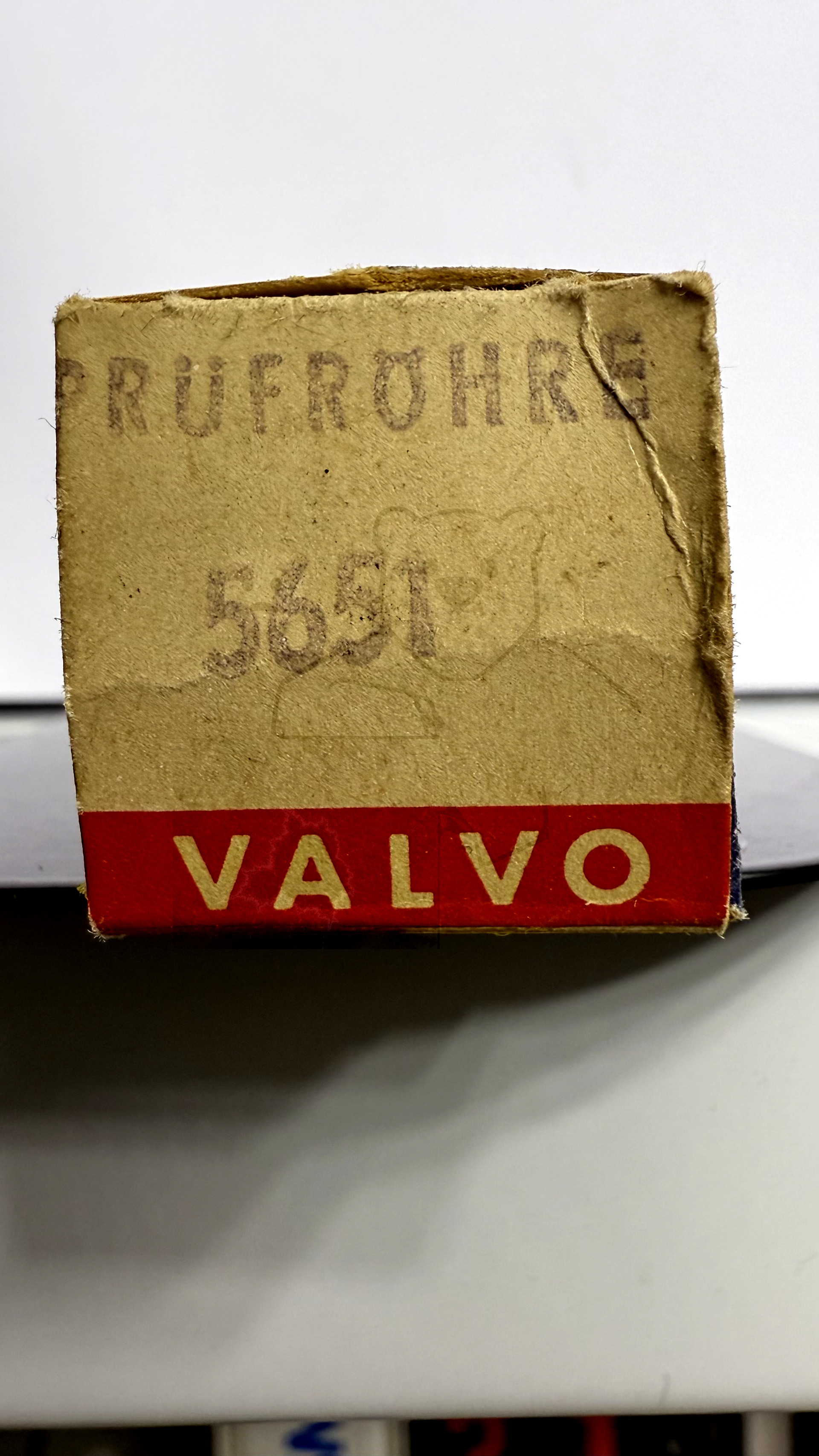

Röhre 5651 #3934 Prüfröhre Verpackung Bild 2
