🔎 Beschreibung der Röhre: K1694 Inventarnummer: 03924
| Name | → K1694 |
| Vergleichsname | → 904 → A4110 AG495 E424N → LA203 → REN904 |
| Hersteller | → RWN Neuhaus |
| Heizspannung (Volt) | 4 |
| Heizstrom (Ampère) | 1 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Europa, 5pol. → Liste aller Röhren mit: Europa, 5pol. |
| Informationen Röhrentyp | |
| Informationen | Röhren „Klirren“ im Betrieb |
| Kenn Nummer | |
| Ätz- Produktionscode | |
| Serien Nummer | 303018 |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | S40b |
🔎 Beschreibung der Systeme für die Röhre: K1694
| System 1 | |
| Kathode | 5 |
| Gitter 1 | 4 |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 3 |
| Abschirmung | |
| Funktion | → Niederfrequenzverstaerker, Triode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der K1694
Bildquelle: Telefunken Datenblatt
🔎 Bilder der Röhre: K1694

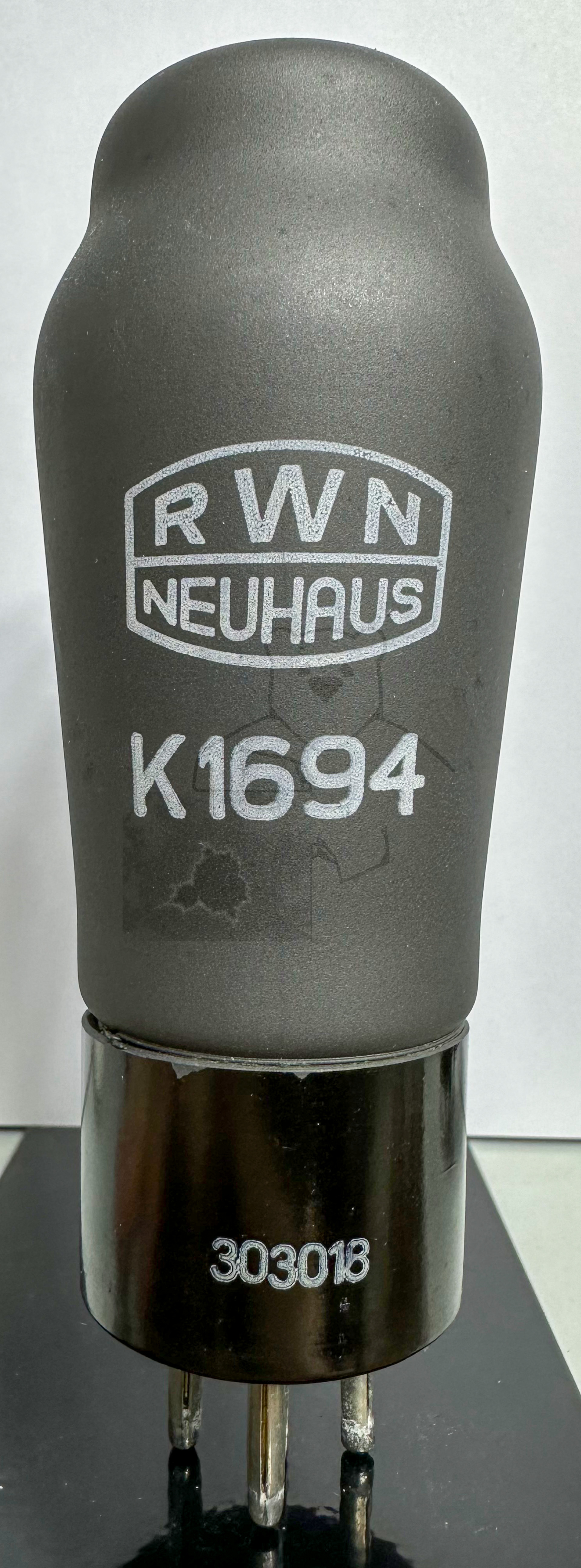

Röhre K1694 #3924 Bild 1
