🔎 Beschreibung der Röhre: CBL1 Inventarnummer: 03773
| Name | → CBL1 📺 Mit Video |
| Vergleichsname | |
| Hersteller | → Telefunken |
| Heizspannung (Volt) | 44 |
| Heizstrom (Ampère) | 0,22 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol. |
| Informationen Röhrentyp | |
| Informationen | Der Verkauf und die Verwendung dieser Röhre für Rundfunkempfangszwecke ist nicht gestattet. Telefunken G.m.b.H. |
| Kenn Nummer | |
| Ätz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Versiegelte Originalverpackung |
| Getestet | |
| Hoheitszeichen | Wehrmacht, 6W.ab.B Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft. |
| Letzte Änderung | |
| Lager | L26 |
🔎 Beschreibung der Systeme für die Röhre: CBL1
| System 1 | System 2 | |
| Kathode | 4 | 4 |
| Gitter 1 | Kappe | |
| Gitter 2 | 7 | |
| Gitter 3 | 4 | |
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 5 | 8 |
| Anode 2 | 6 | |
| Leuchtschirm | ||
| Heizung | 2, 3 | 2, 3 |
| Abschirmung | 4 | 4 |
| Funktion | → Demodulator |
→ Endpentode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der CBL1
Bildquelle: Philips Datenblatt
🔎 YouTube Video zu CBL1
Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/9Axk29zaCJE (Durch Anklicken verlassen Sie diese Webseite!)
🔎 Datenblätter zur Röhre: CBL1
Anwendung CBL1 Version 1.pdf (141 kB)
Anwendung CBL1 Version 2 [www.tubedata.info].pdf (240 kB)
Datenblatt CBL1 Mullard [www.tubedata.info].pdf (225 kB)
Datenblatt CBL1 Philips [www.tubedata.info].pdf (48 kB)
Pruefkarte CBL1 - Funke W19 Roehrenpruefer.pdf (153 kB)
Pruefkarte CBL1 CBL6 - Funke W19 Roehrenpruefer.pdf (147 kB)
Pruefkarte CBL1 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (205 kB)
Pruefkarte CBL1 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (202 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: CBL1

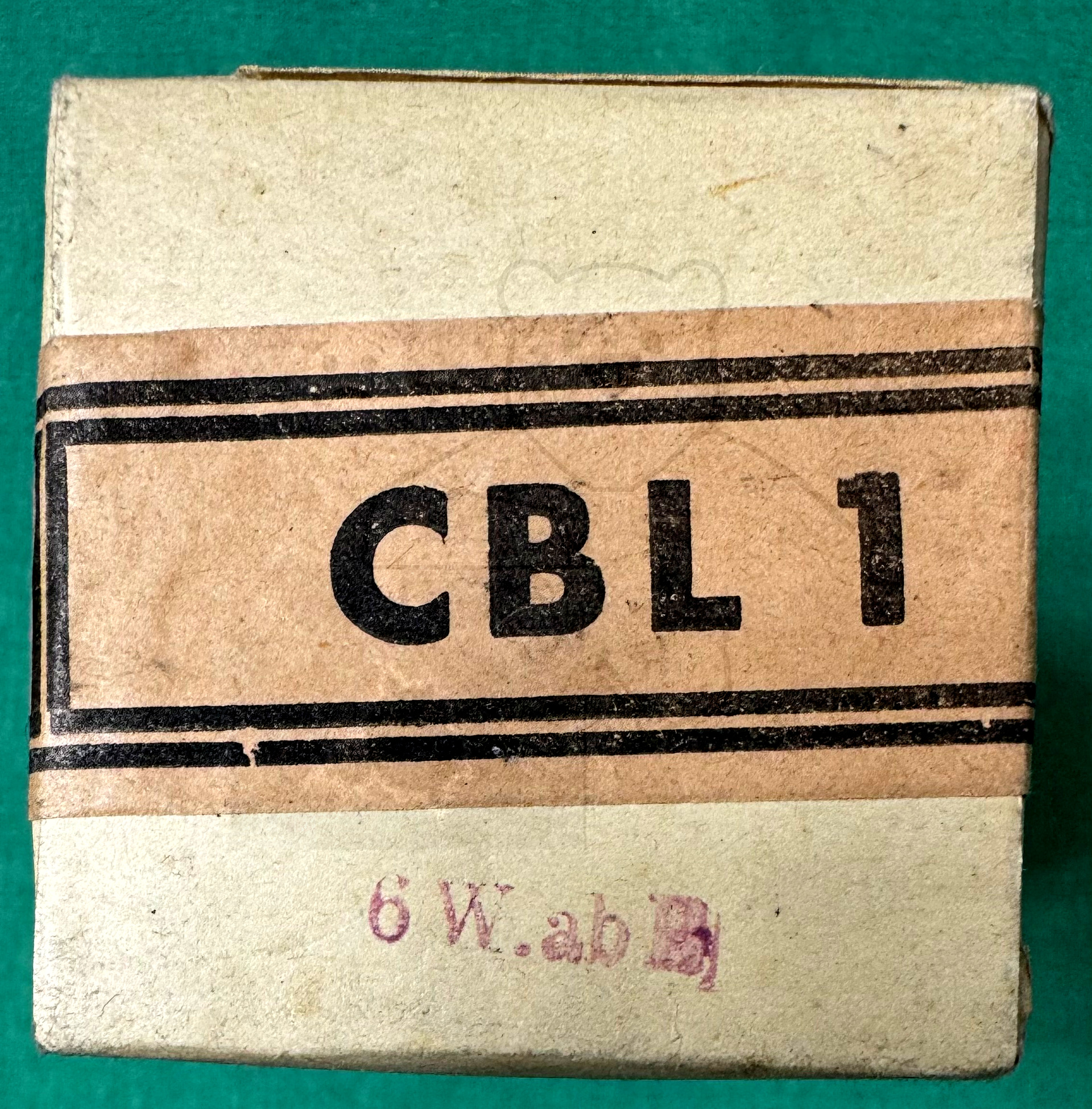

Röhre CBL1 #3773 Verpackung Bild 3

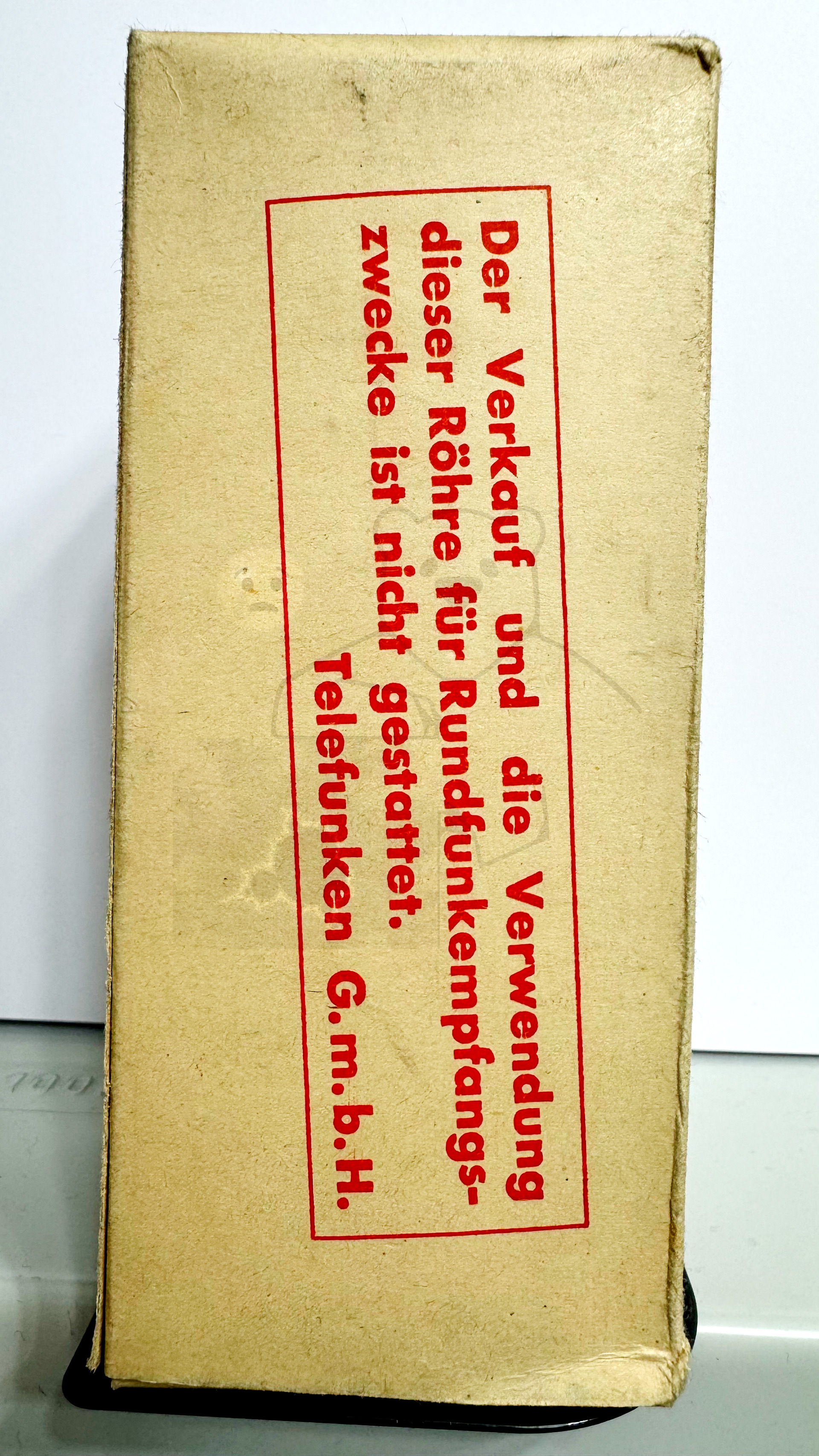

Röhre CBL1 #3773 Verpackung Bild 1

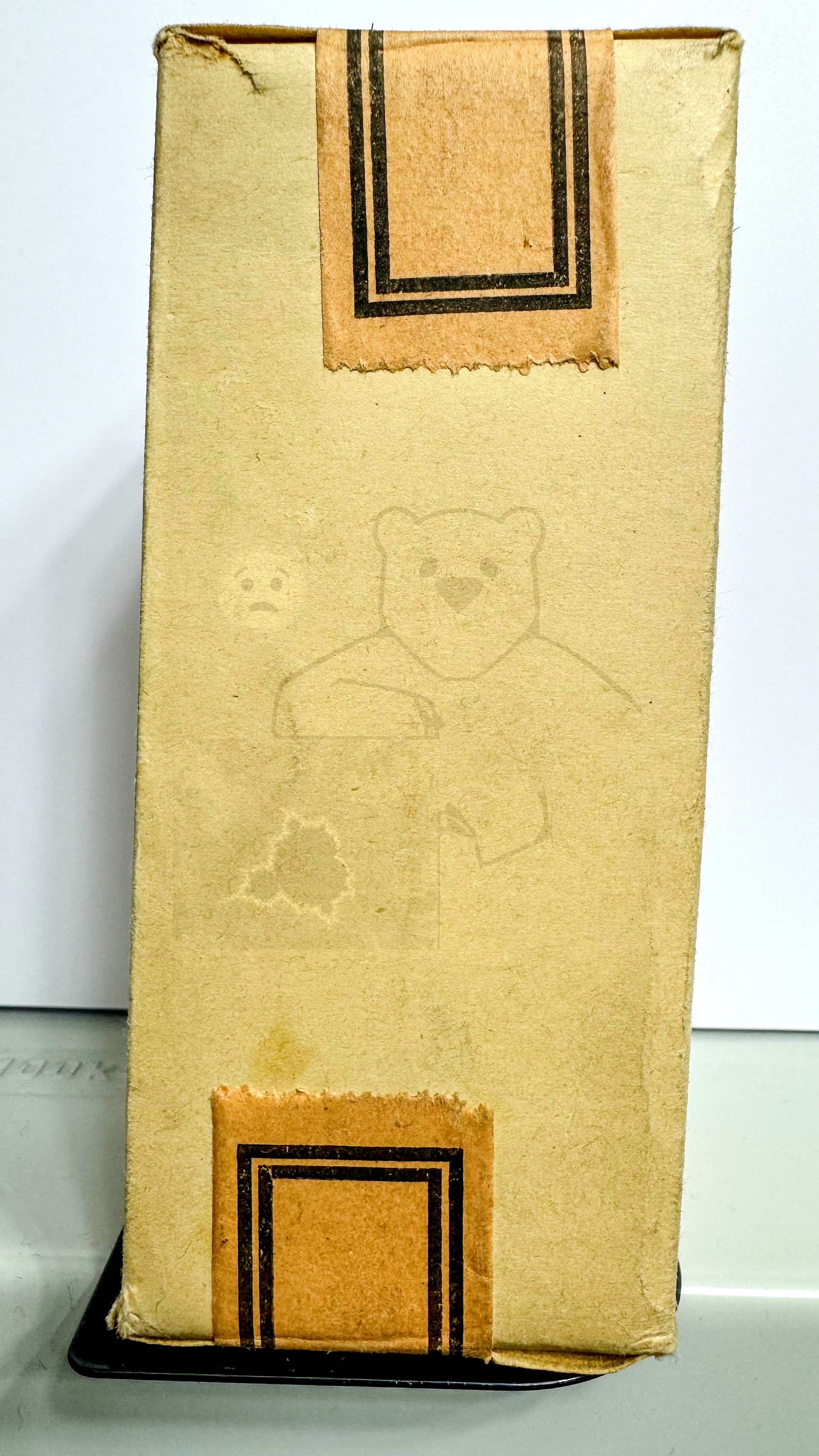

Röhre CBL1 #3773 Verpackung Bild 2

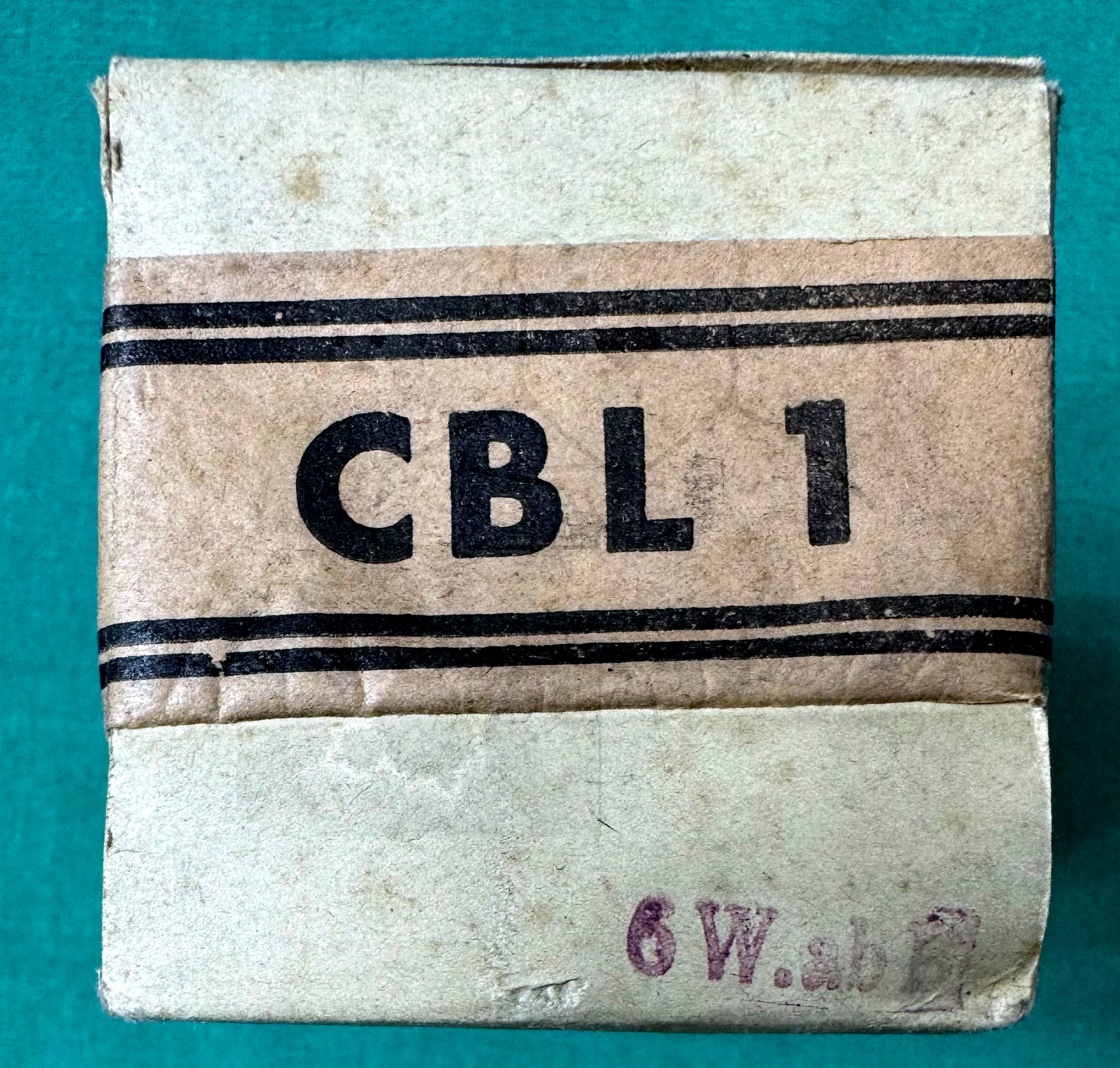

Röhre CBL1 #3773 Verpackung Bild 4

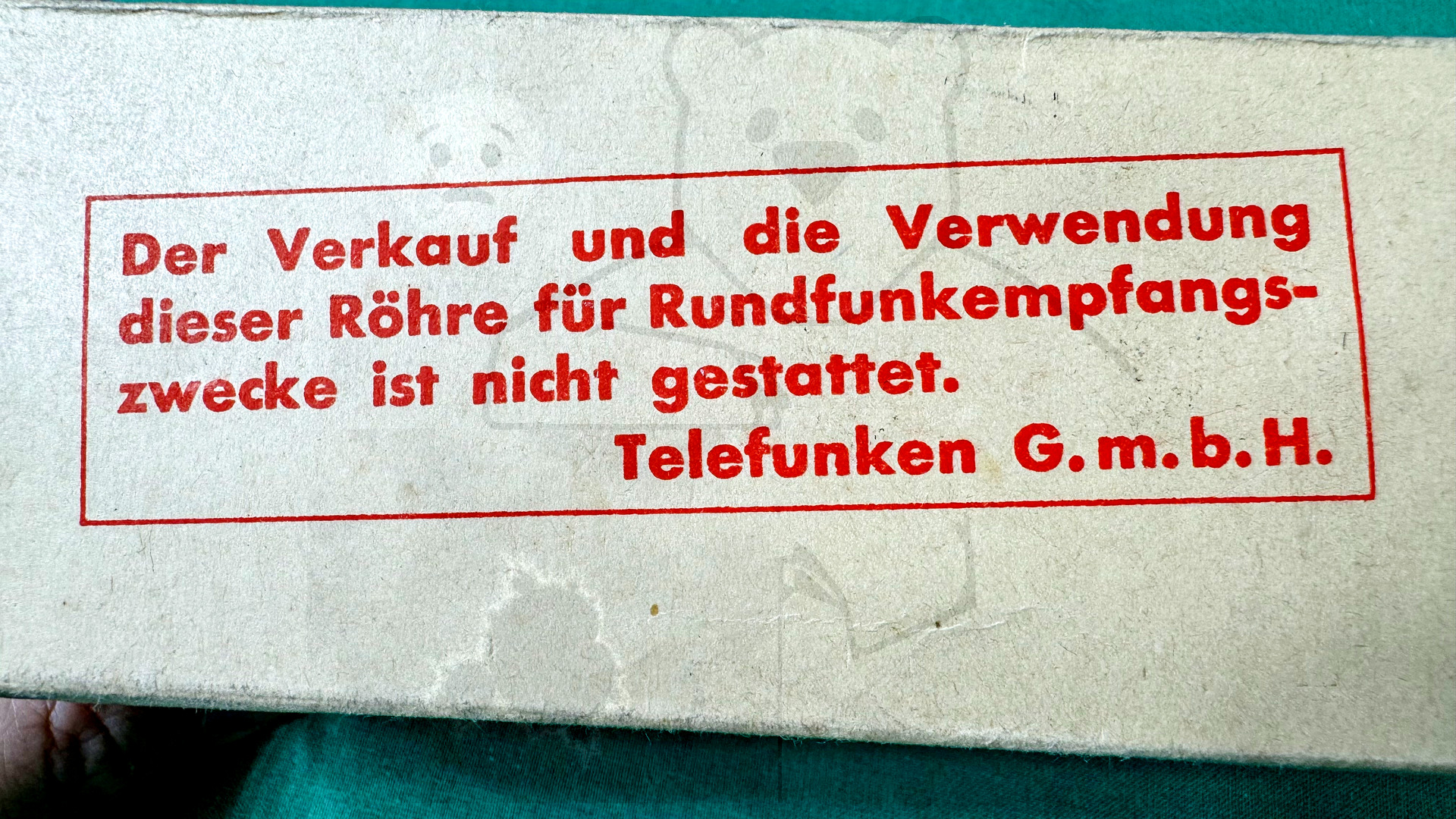

Röhre CBL1 #3773 Verpackung Bild 5
