Daten und Bilder der Röhre: CBL1

🔎 Beschreibung der Röhre: CBL1

Name	CBL1
Vergleichsname
Heizspannung (Volt)	44
Heizstrom (Ampère)	0,22
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Zusätzliche Informationen
Letzte Änderung	09.11.2025 10:11:51

🔎 Beschreibung der Systeme für die Röhre: CBL1

	System 1	System 2
Kathode	4	4
Gitter 1		Kappe
Gitter 2		7
Gitter 3		4
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5	8
Anode 2	6
Leuchtschirm
Heizung	2, 3	2, 3
Abschirmung	4	4
Funktion	→ Demodulator	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

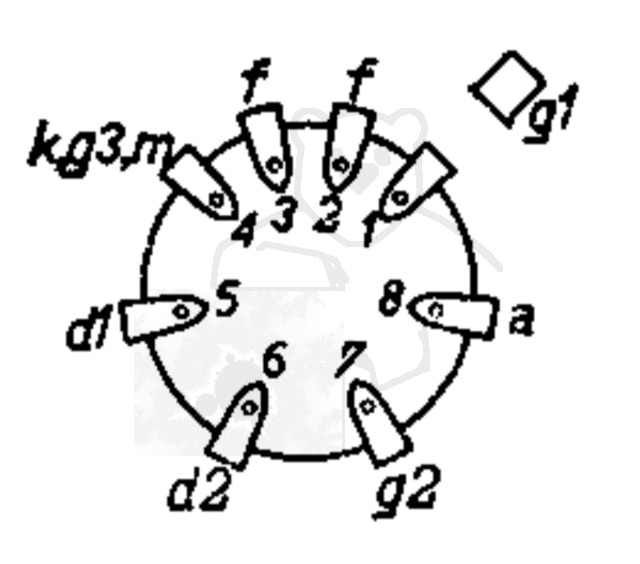

🔎 Sockelschaltung der CBL1

Bildquelle: Philips Datenblatt

🔎 YouTube Video zu CBL1

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/9Axk29zaCJE (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: CBL1
Anwendung CBL1 Version 1.pdf (141 kB)
Anwendung CBL1 Version 2 [www.tubedata.info].pdf (240 kB)
Datenblatt CBL1 Mullard [www.tubedata.info].pdf (225 kB)
Datenblatt CBL1 Philips [www.tubedata.info].pdf (48 kB)
Pruefkarte CBL1 - Funke W19 Roehrenpruefer.pdf (153 kB)
Pruefkarte CBL1 CBL6 - Funke W19 Roehrenpruefer.pdf (147 kB)
Pruefkarte CBL1 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (205 kB)
Pruefkarte CBL1 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (202 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
