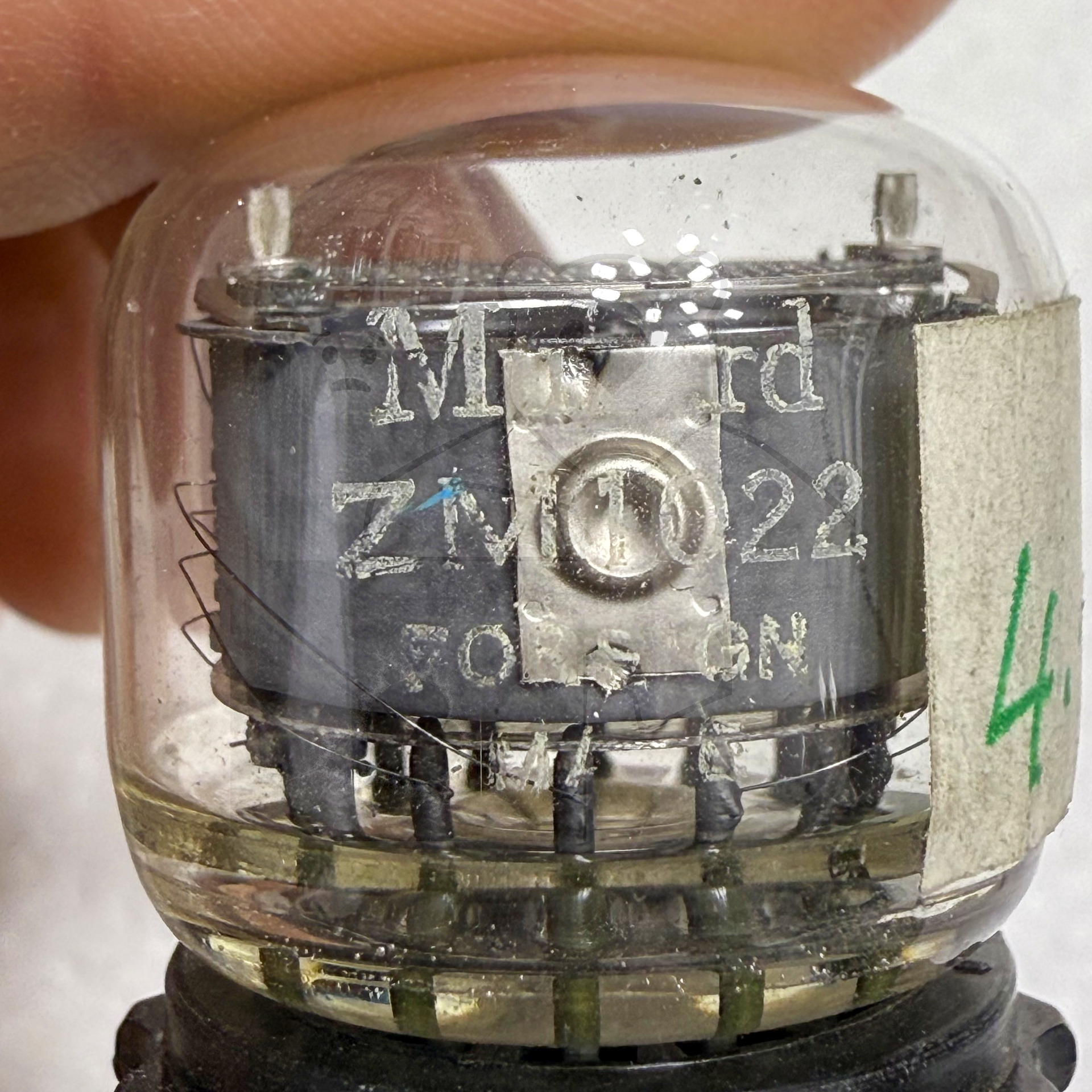

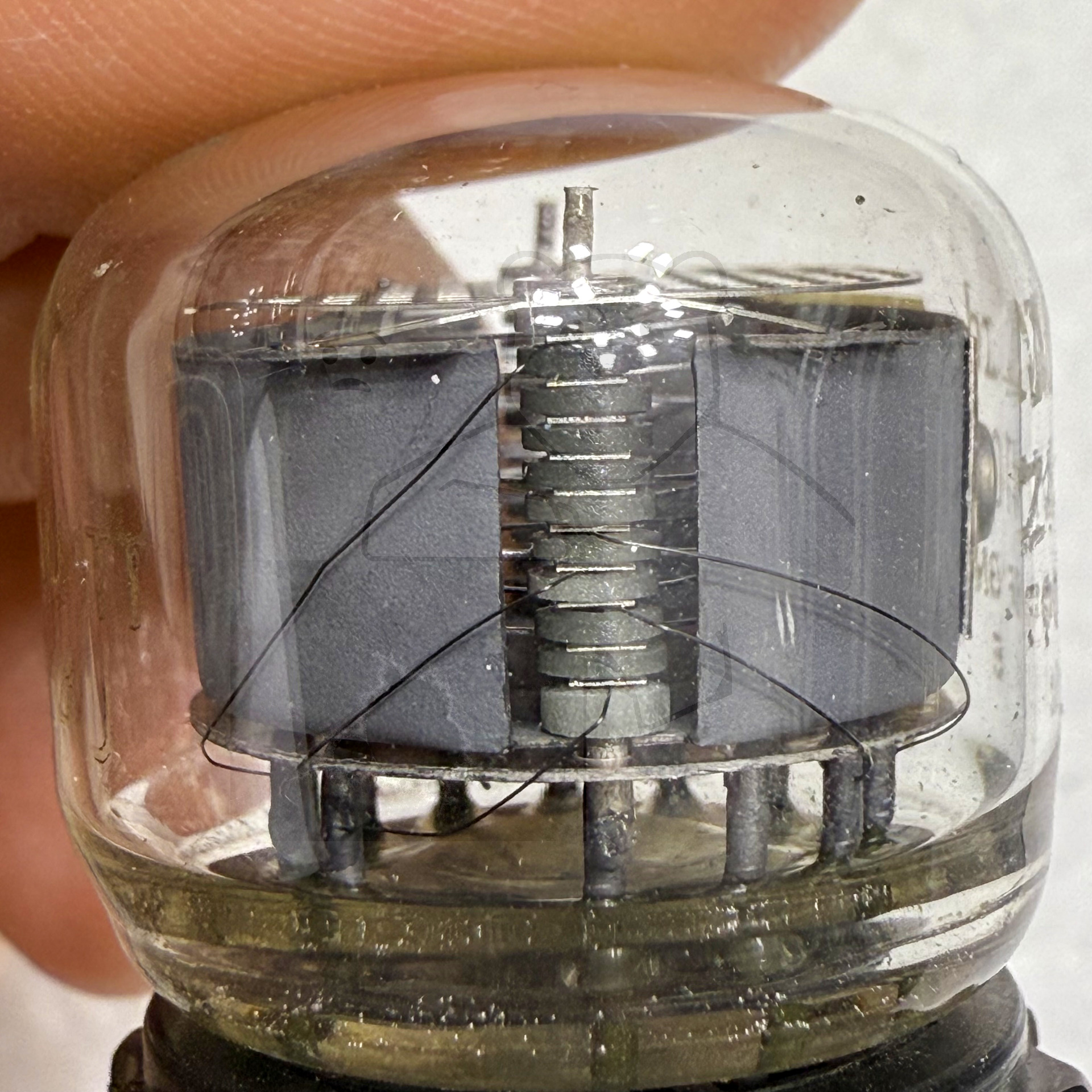

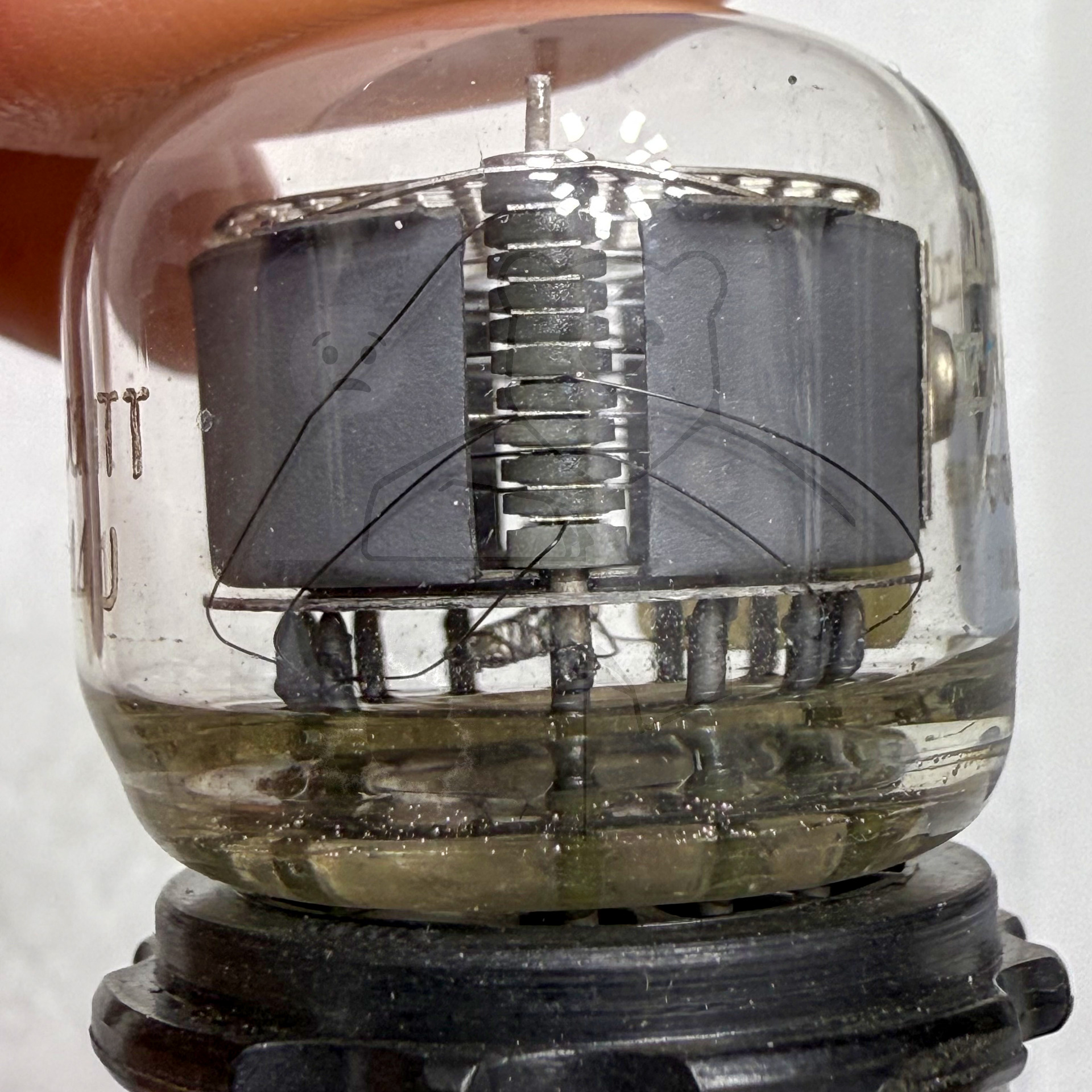

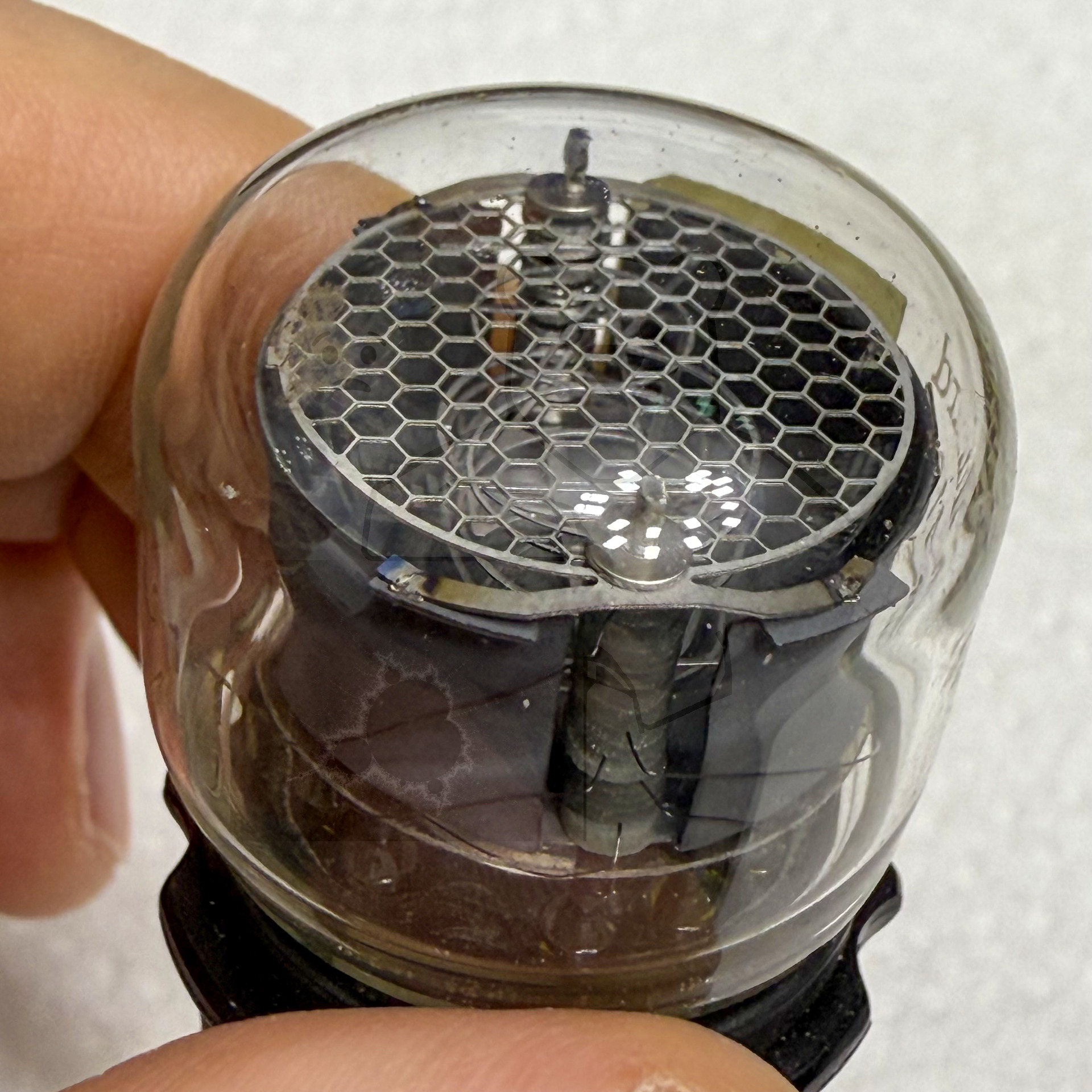

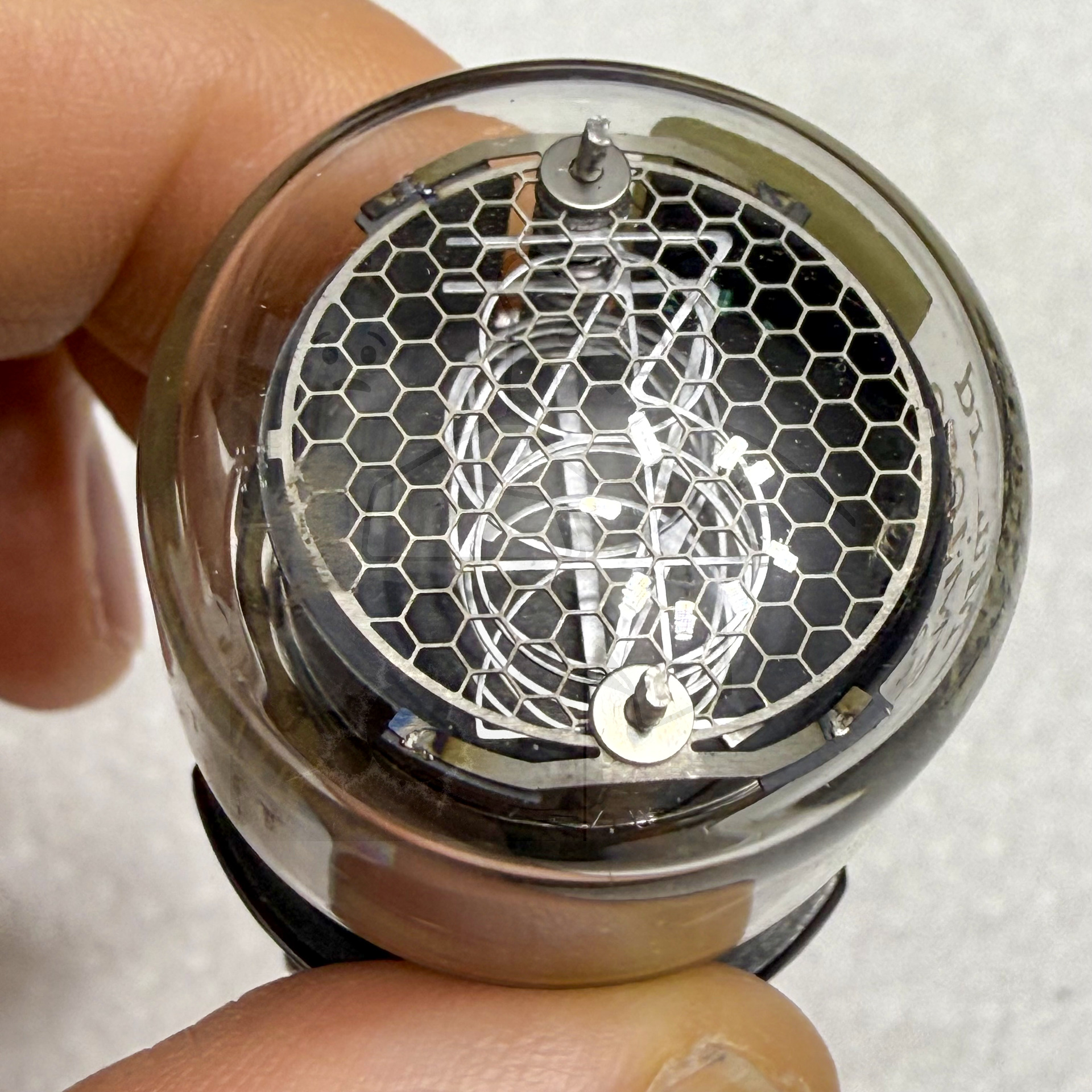

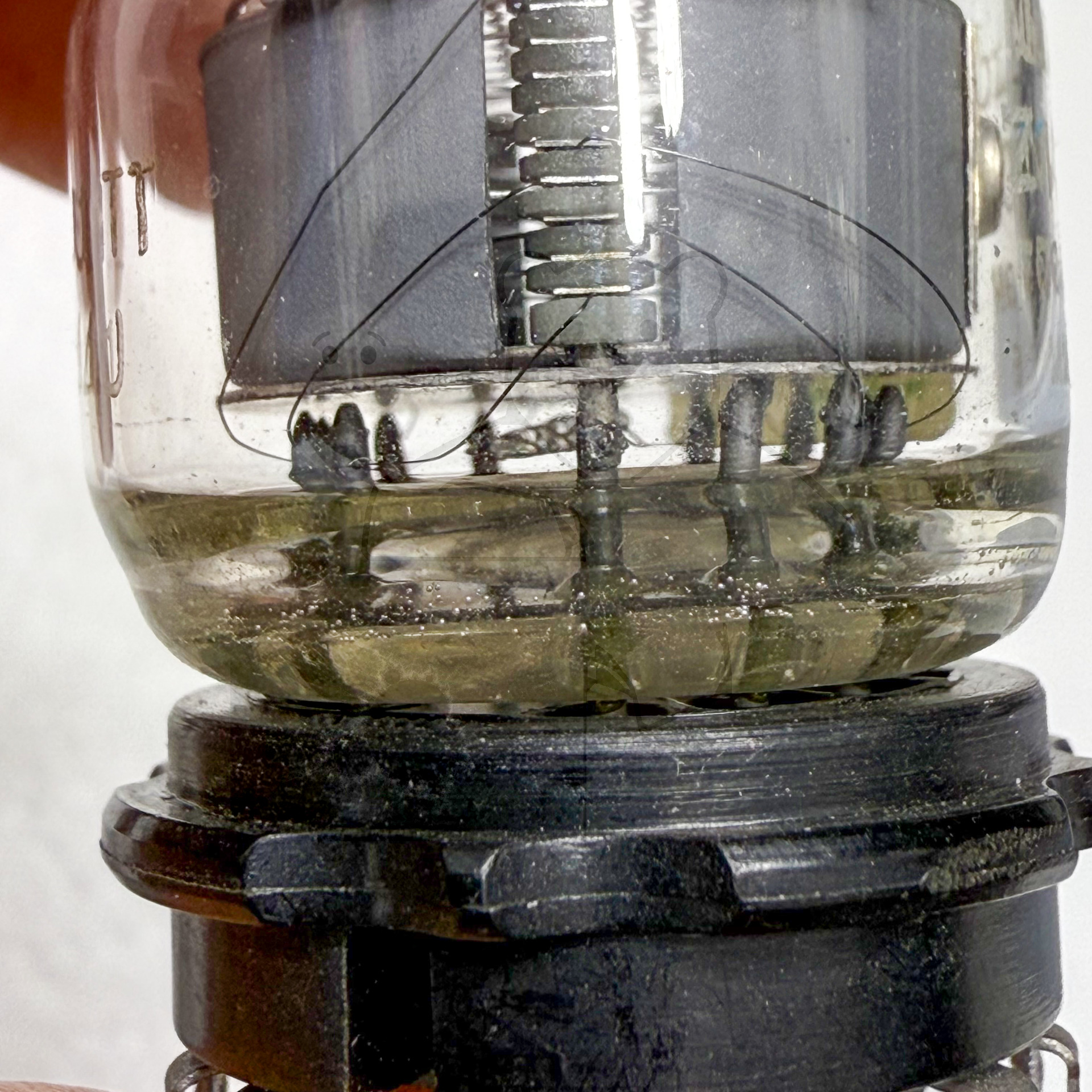

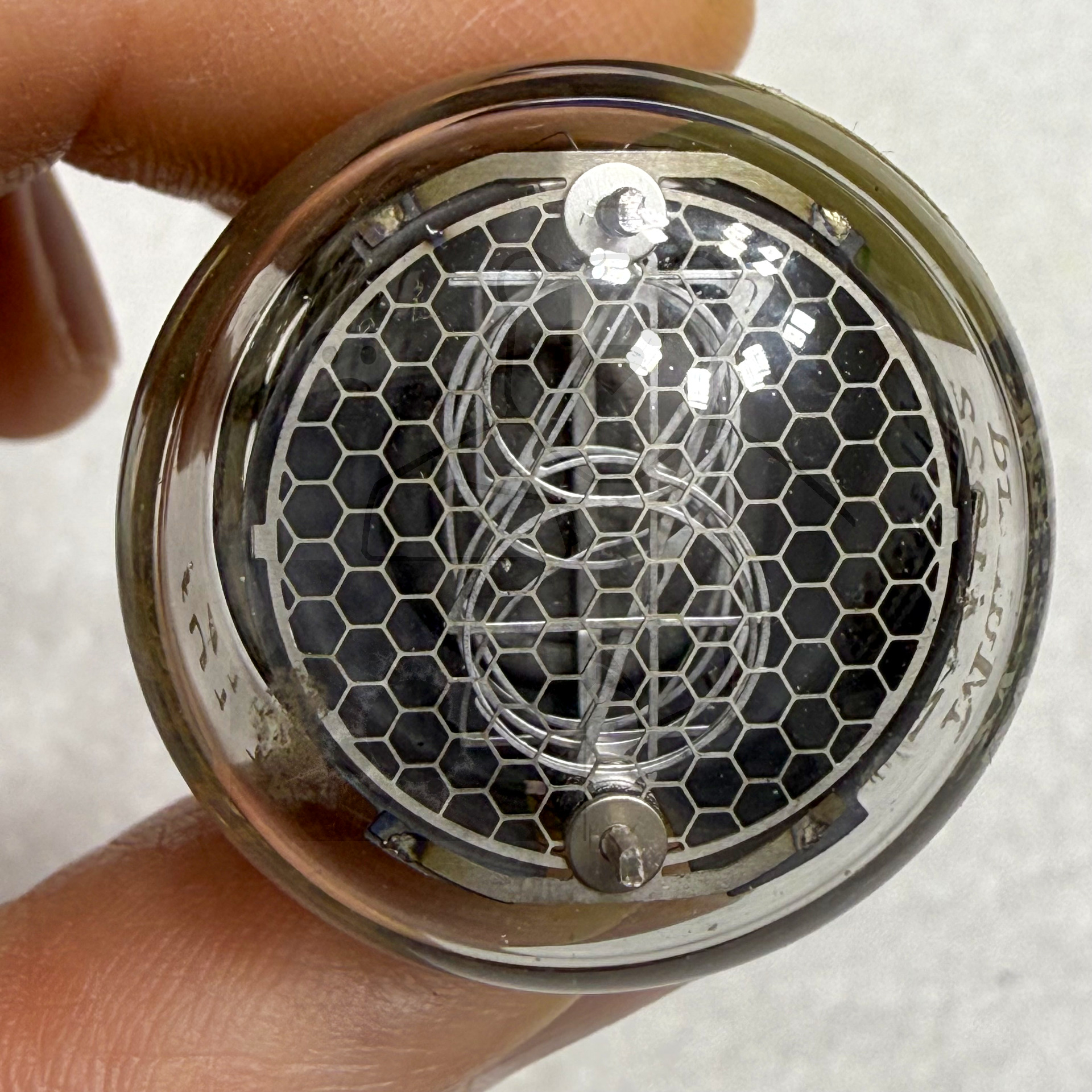

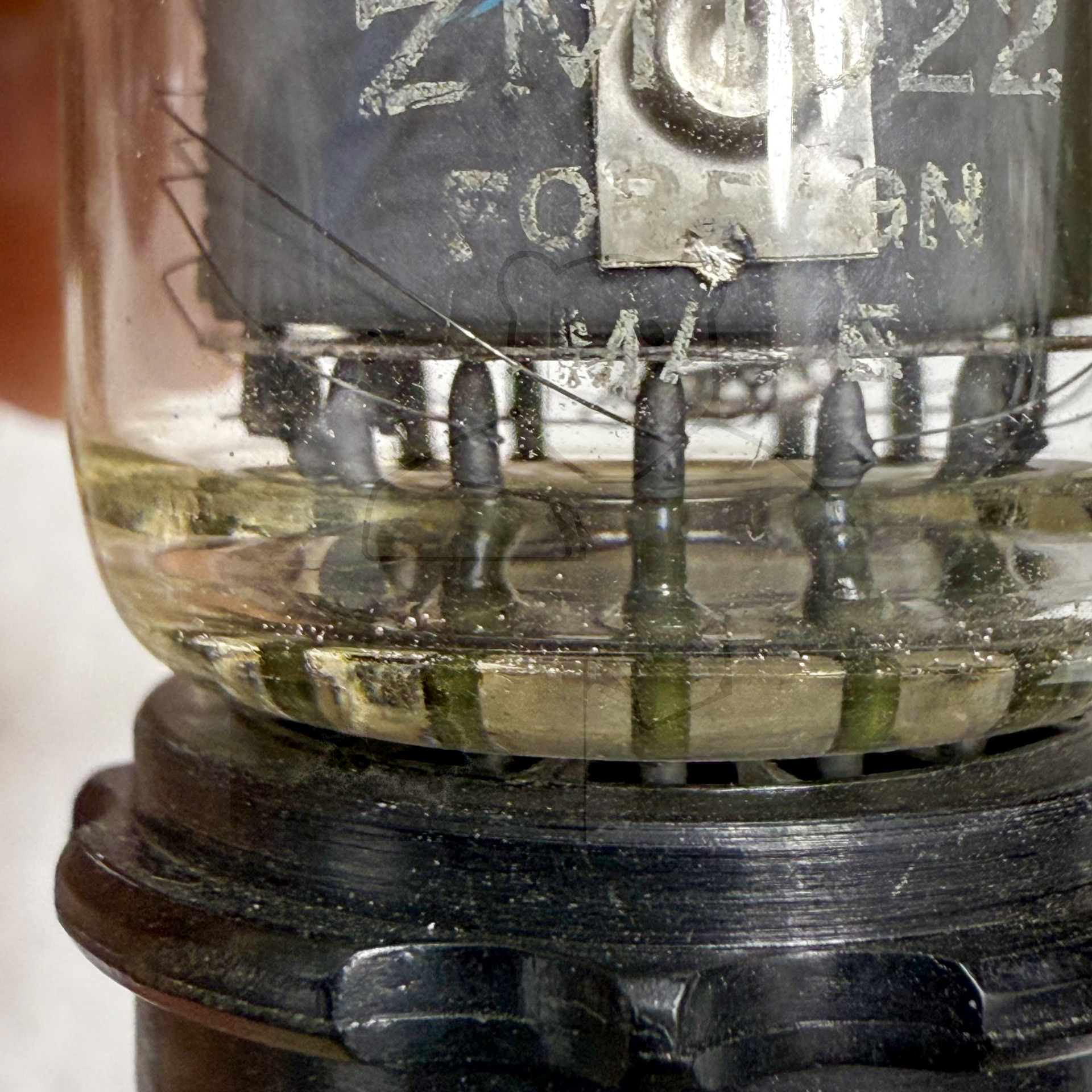

Daten und Bilder der Röhre: ZM1022

🔎 Beschreibung der Röhre: ZM1022 Inventarnummer: 03686

Name	→ ZM1022
Vergleichsname	→ GN-4A → Z5600M
Hersteller	→ Mullard
Heizspannung (Volt)
Heizstrom (Ampère)
Art der Heizung	Kaltkathode

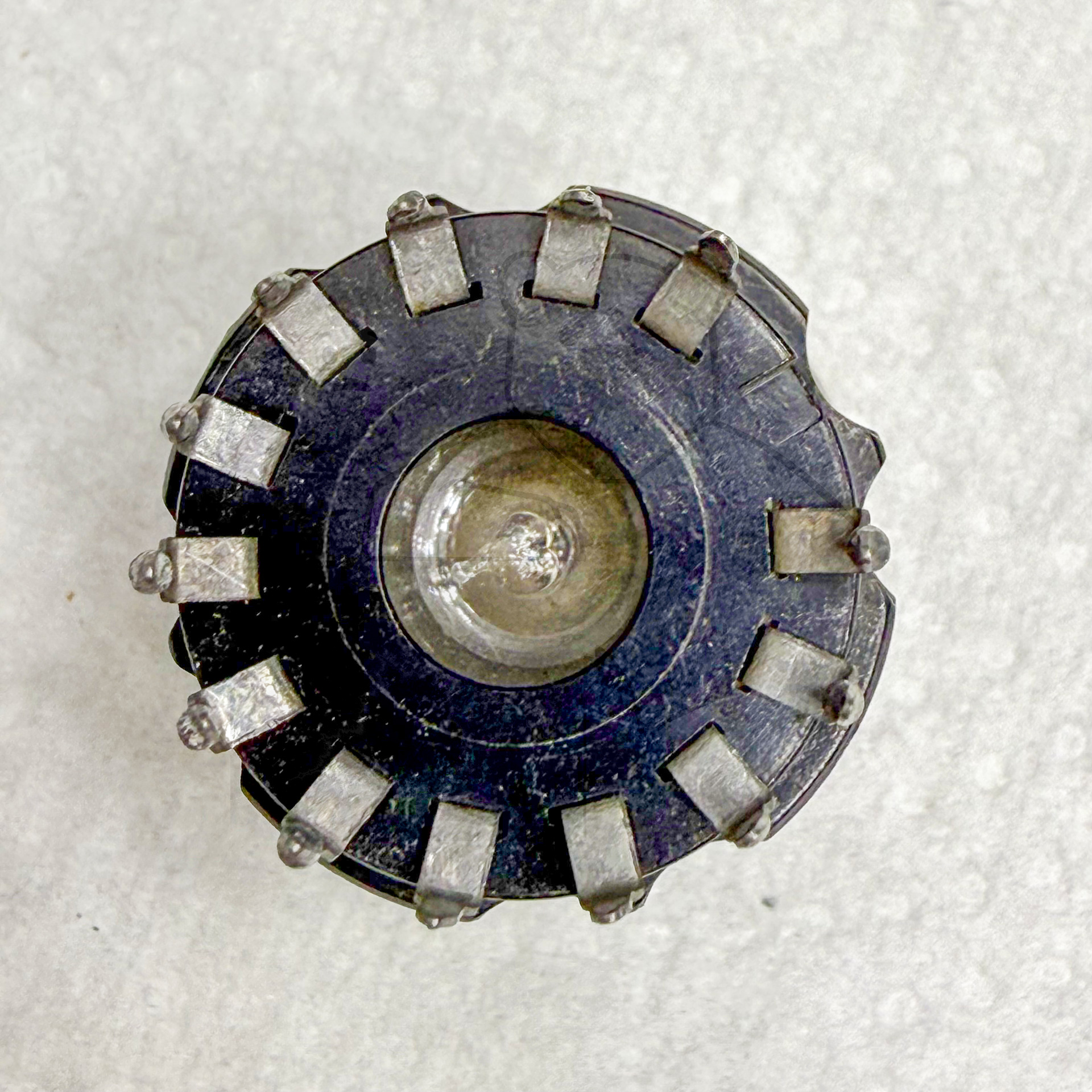

Röhren mit Sockel	→ Informationen zum Sockel: Spezialsockel, Nixie, 13pol. → Liste aller Röhren mit: Spezialsockel, Nixie, 13pol.
Informationen Röhrentyp
Informationen	'Foreign Made'
Kenn Nummer

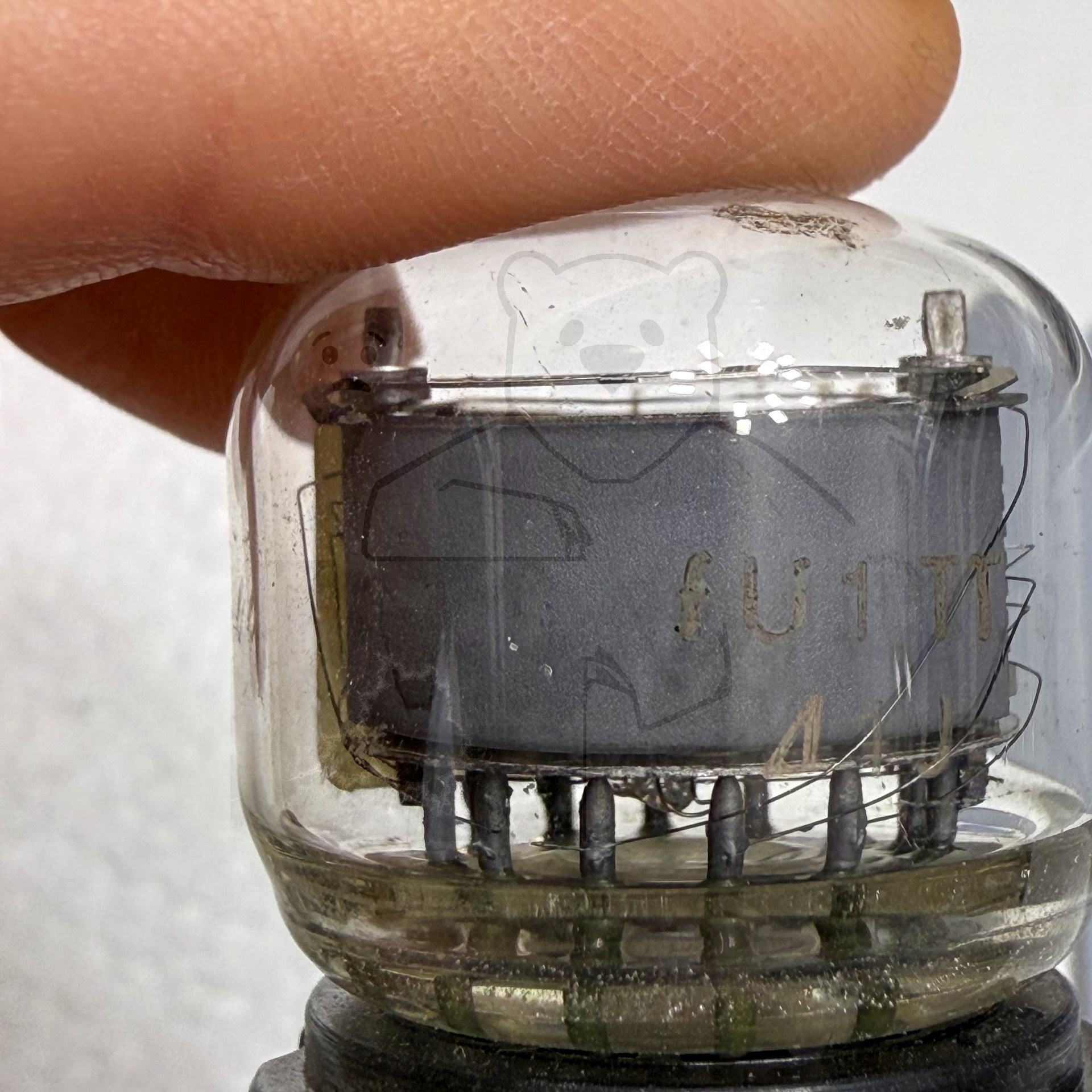

Ätz- Produktionscode	IU1TT ⊿1L
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S2

🔎 Beschreibung der Systeme für die Röhre: ZM1022

	System 1
Kathode
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1
Anode 2
Leuchtschirm
Heizung
Abschirmung
Funktion	→ Anzeigeroehre, Nixie

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der ZM1022

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: ZM1022
Datenblatt ZM1022 Philips [www.tubedata.info].pdf (26 kB)
Datenblatt ZM1022 ZM1022p [Scan von Dieter Wächter].pdf (31 kB)
