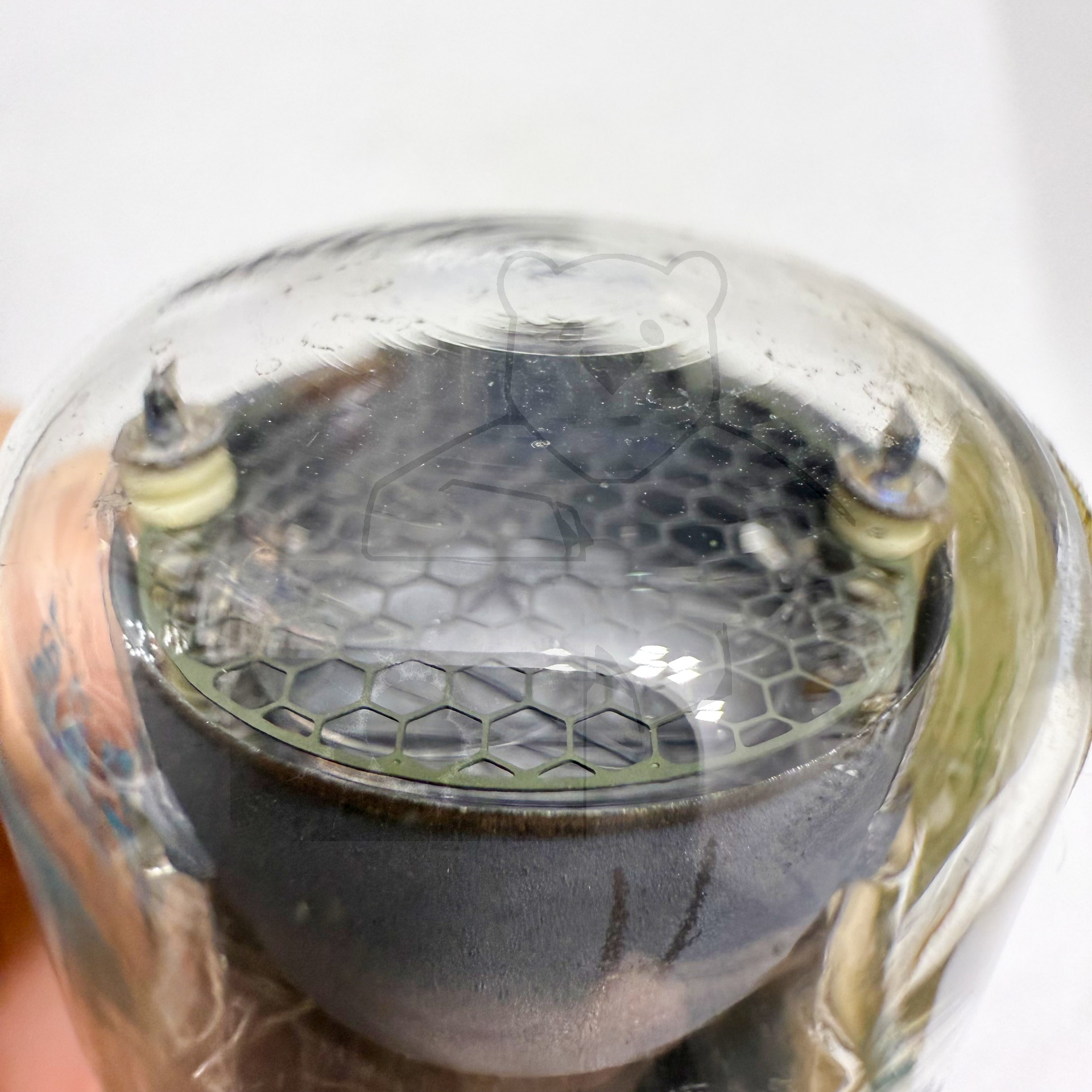

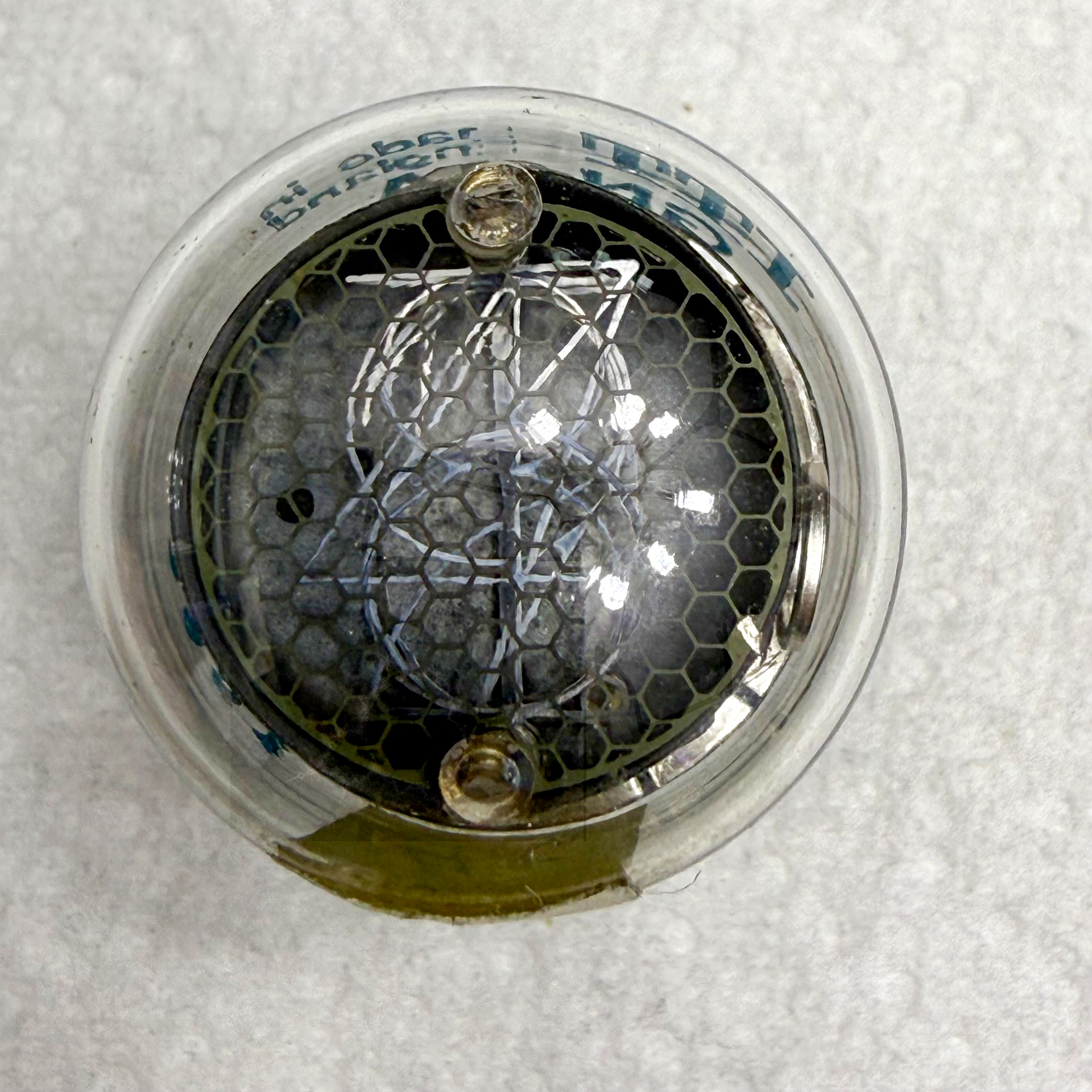

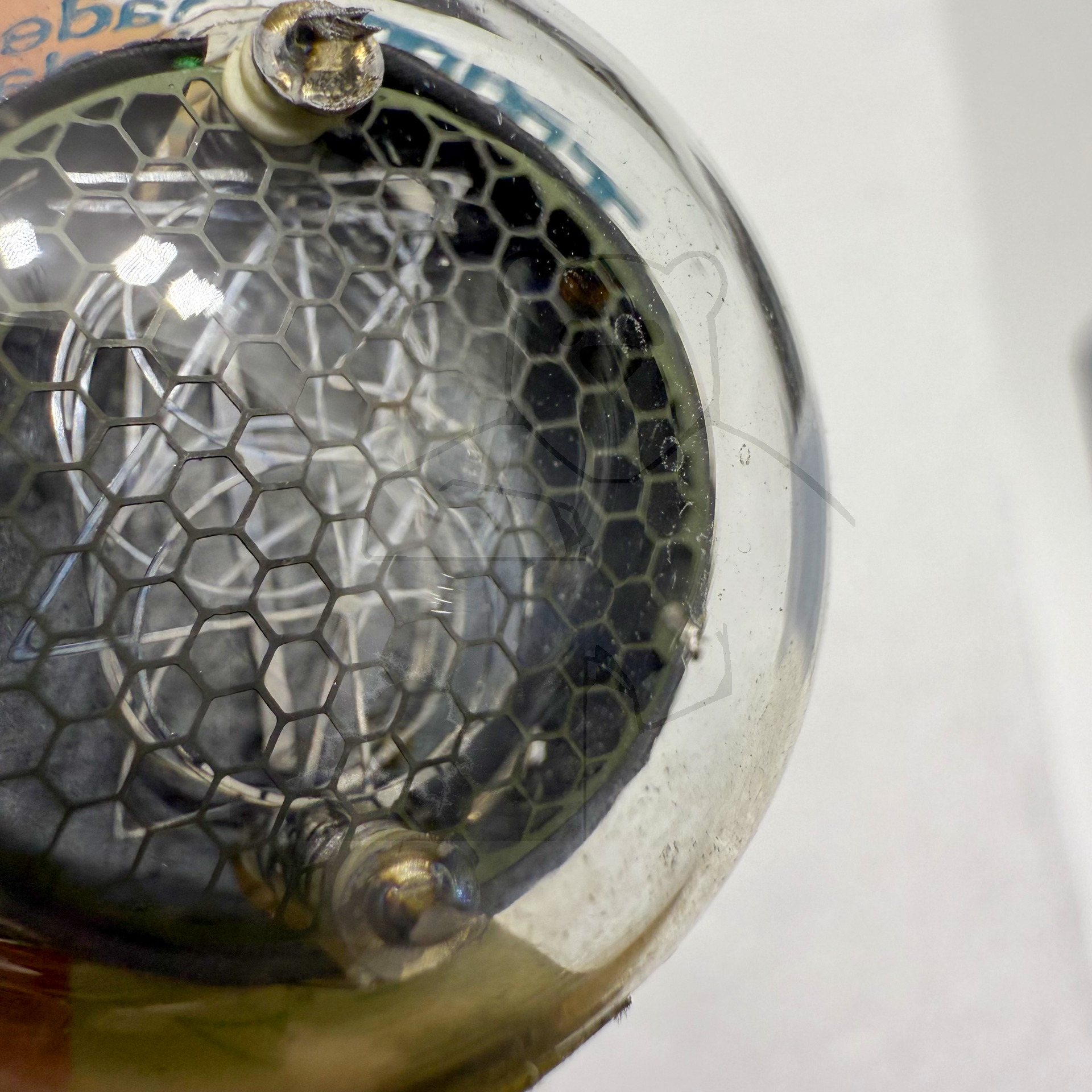

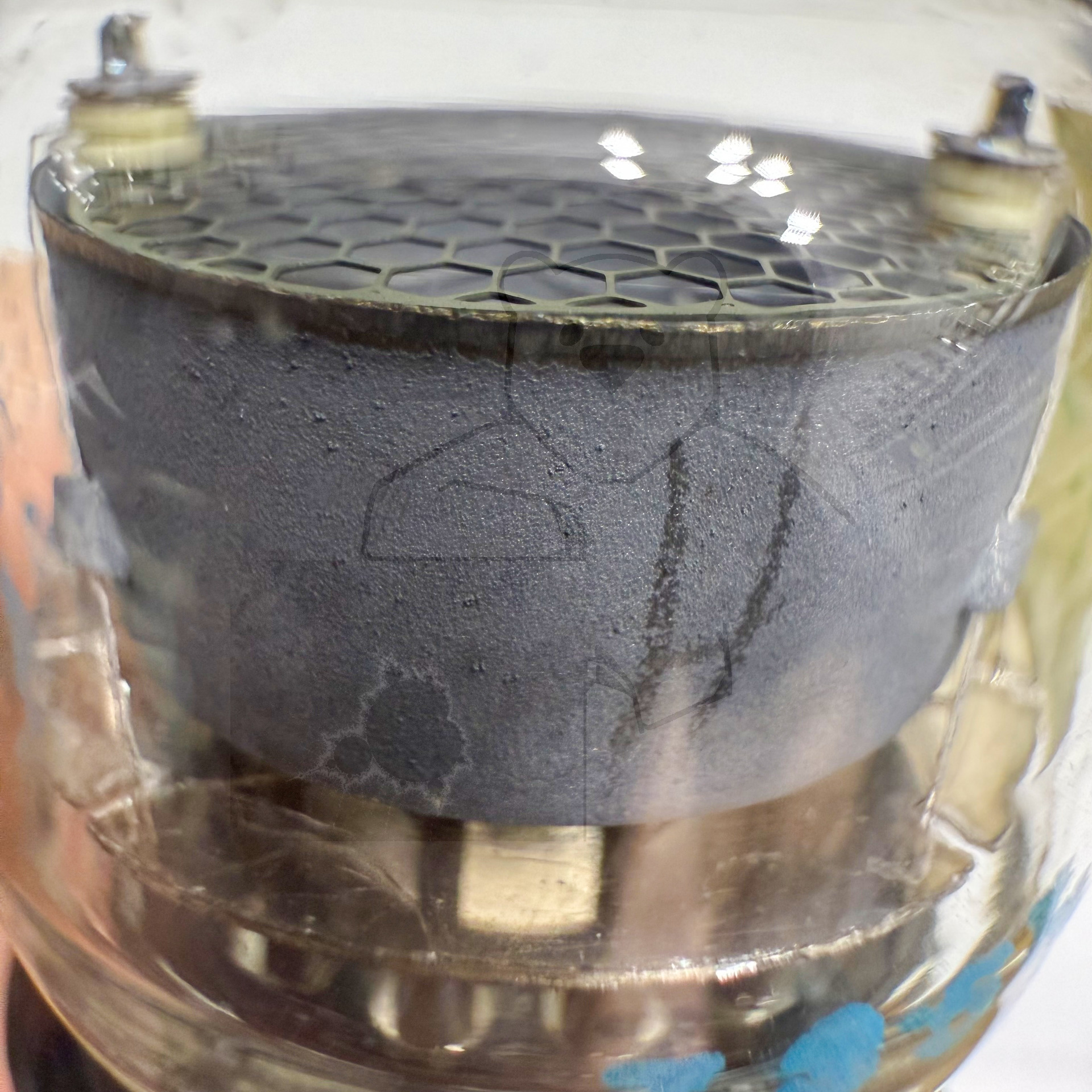

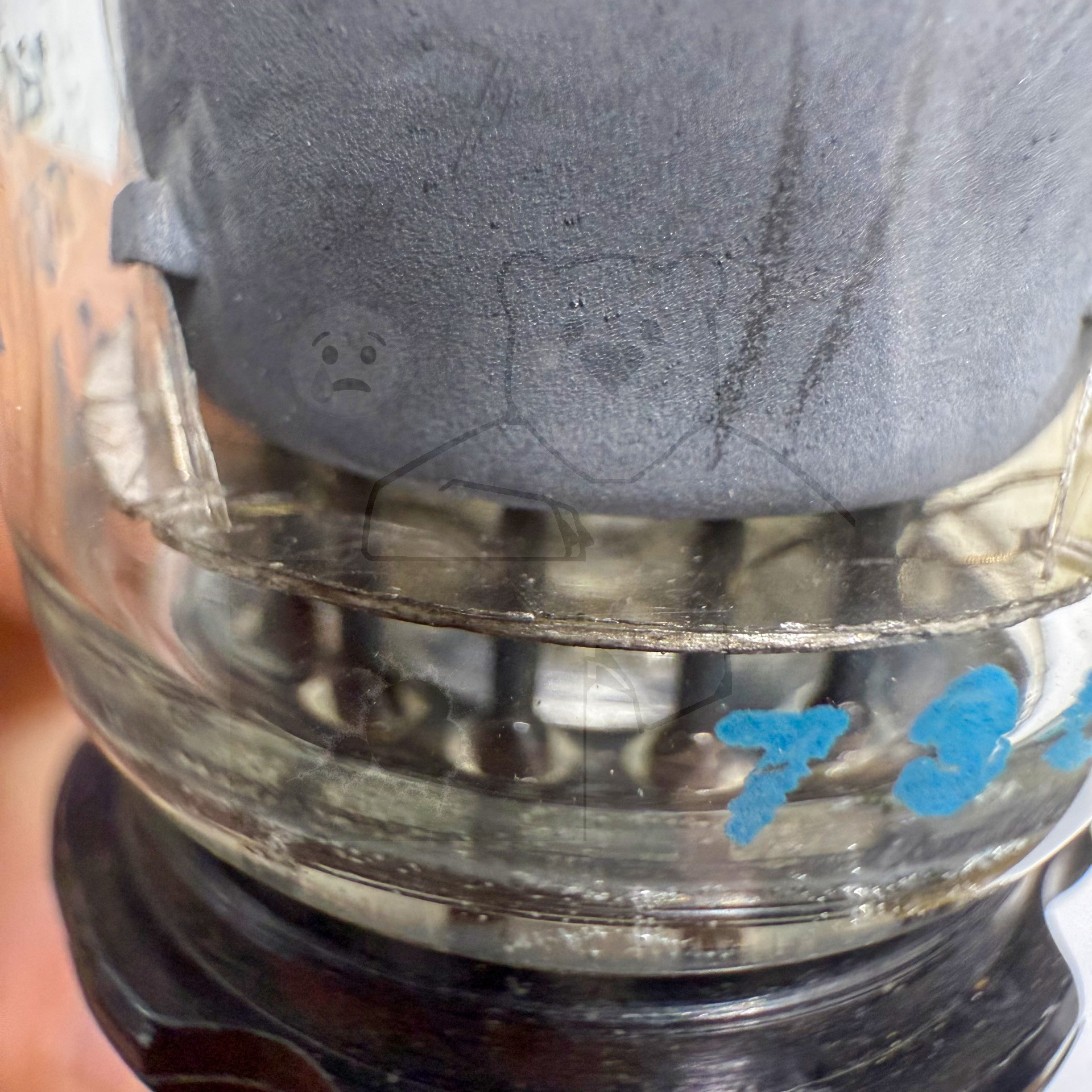

Daten und Bilder der Röhre: GN-4A

🔎 Beschreibung der Röhre: GN-4A

Name	GN-4A
Vergleichsname	→ Z5600M → ZM1022
Heizspannung (Volt)
Heizstrom (Ampère)
Art der Heizung	Kaltkathode

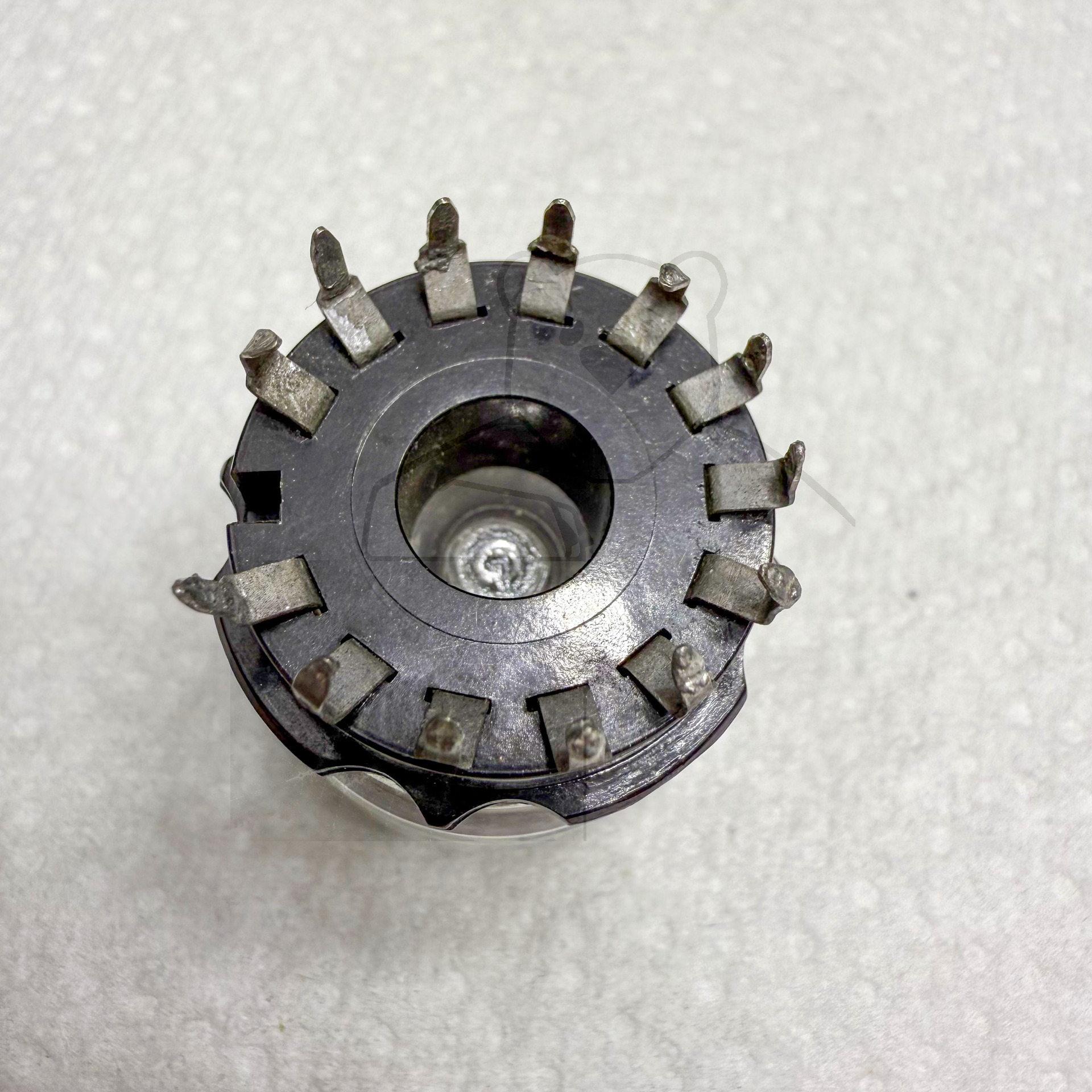

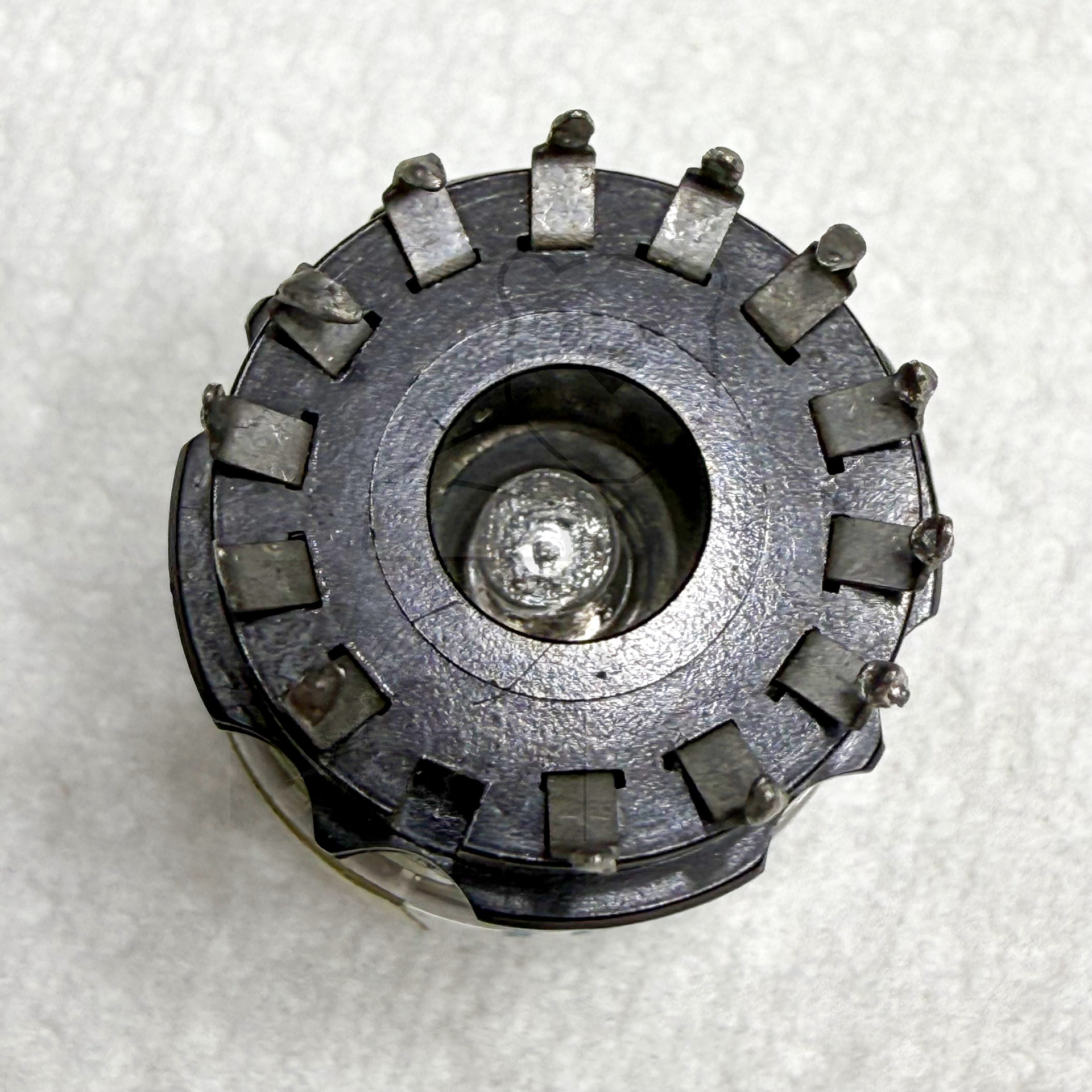

Röhren mit Sockel	→ Informationen zum Sockel: Spezialsockel, Nixie, 13pol. → Liste aller Röhren mit: Spezialsockel, Nixie, 13pol.
Zusätzliche Informationen
Letzte Änderung	11.06.2018 10:17:17

🔎 Beschreibung der Systeme für die Röhre: GN-4A

	System 1
Kathode
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1
Anode 2
Leuchtschirm
Heizung
Abschirmung
Funktion	→ Anzeigeroehre, Nixie

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

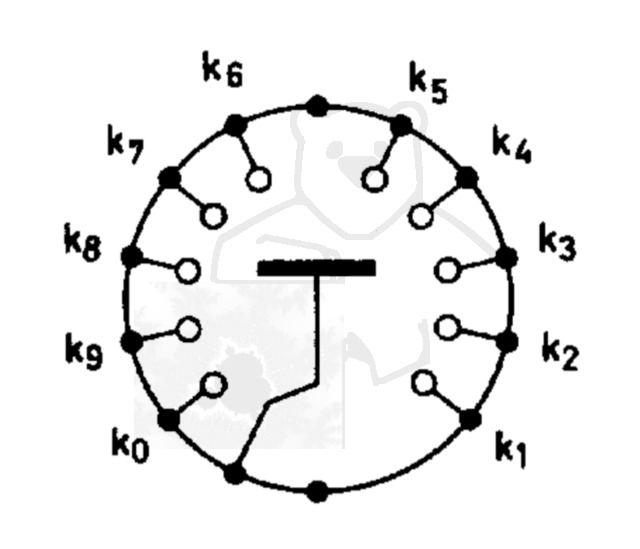

🔎 Sockelschaltung der GN-4A

Bildquelle: Lorenz Datenblatt

🔎 Datenblätter zur Röhre: GN-4A
Datenblatt GN4 [Scan von Dieter Waechter].pdf (37 kB)
Datenblatt GN4 Lorenz [www.tubedata.info].pdf (35 kB)
