Daten und Bilder der Röhre: Z5600M

🔎 Beschreibung der Röhre: Z5600M

Name	Z5600M
Vergleichsname	→ GN-4A → ZM1022
Heizspannung (Volt)
Heizstrom (Ampère)
Art der Heizung	Kaltkathode
Röhren mit Sockel	→ Informationen zum Sockel: Spezialsockel, Nixie, 13pol. → Liste aller Röhren mit: Spezialsockel, Nixie, 13pol.
Zusätzliche Informationen
Letzte Änderung	15.08.2016 00:16:05

🔎 Beschreibung der Systeme für die Röhre: Z5600M

	System 1
Kathode
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1
Anode 2
Leuchtschirm
Heizung
Abschirmung
Funktion	→ Anzeigeroehre, Nixie

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

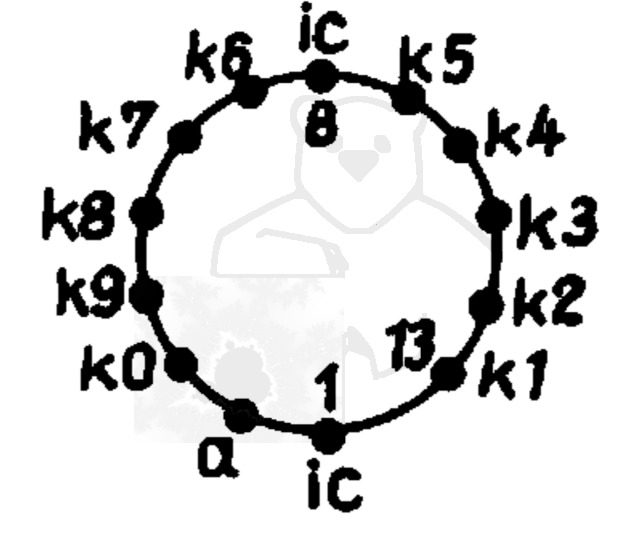

🔎 Sockelschaltung der Z5600M

Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt

🔎 Datenblätter zur Röhre: Z5600M
Datenblatt Z5600M RFT [Scan von Dieter Waechter].pdf (693 kB)
Datenblatt Z573M RFT [Scan von Dieter Waechter].pdf (693 kB)
