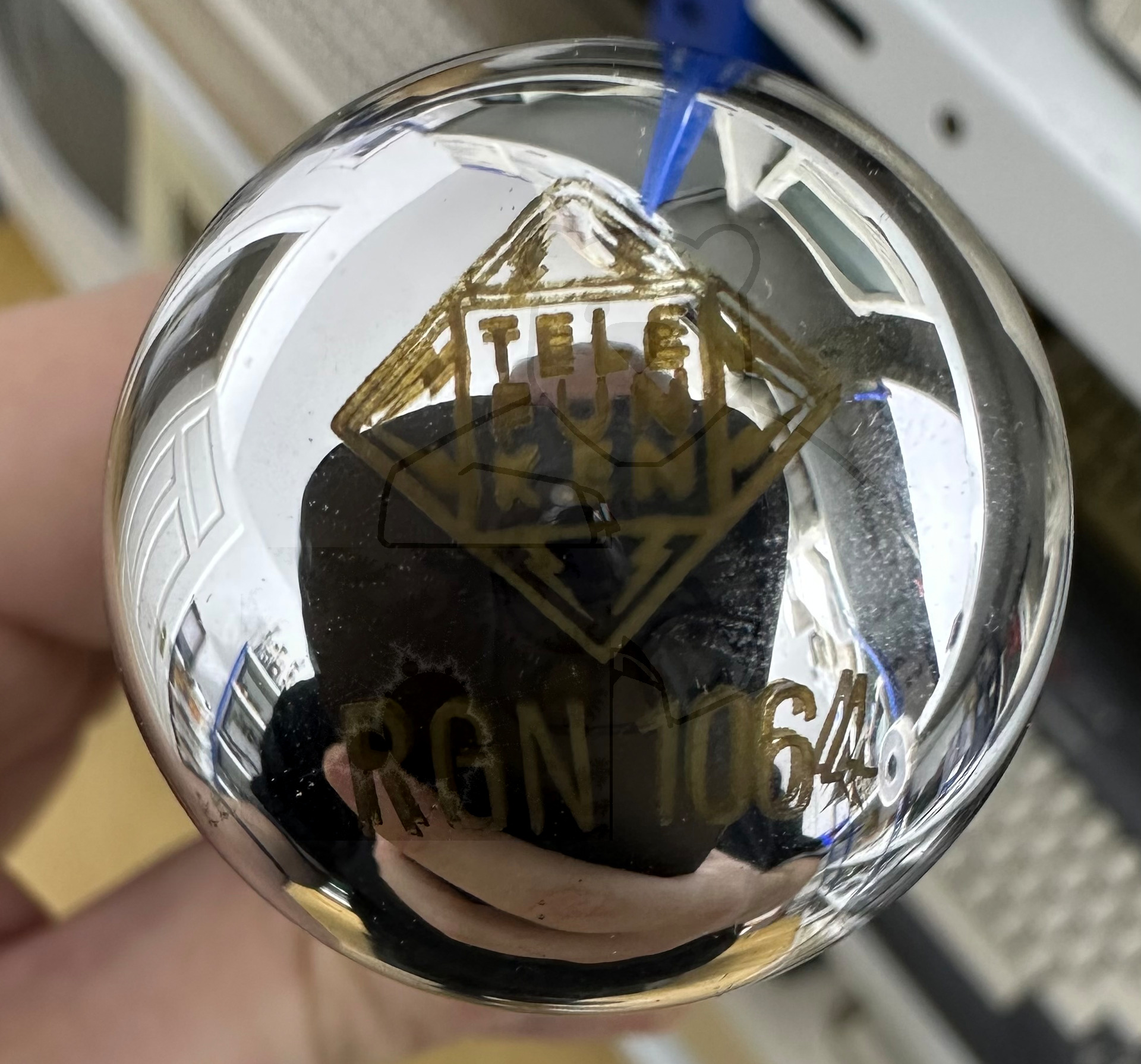

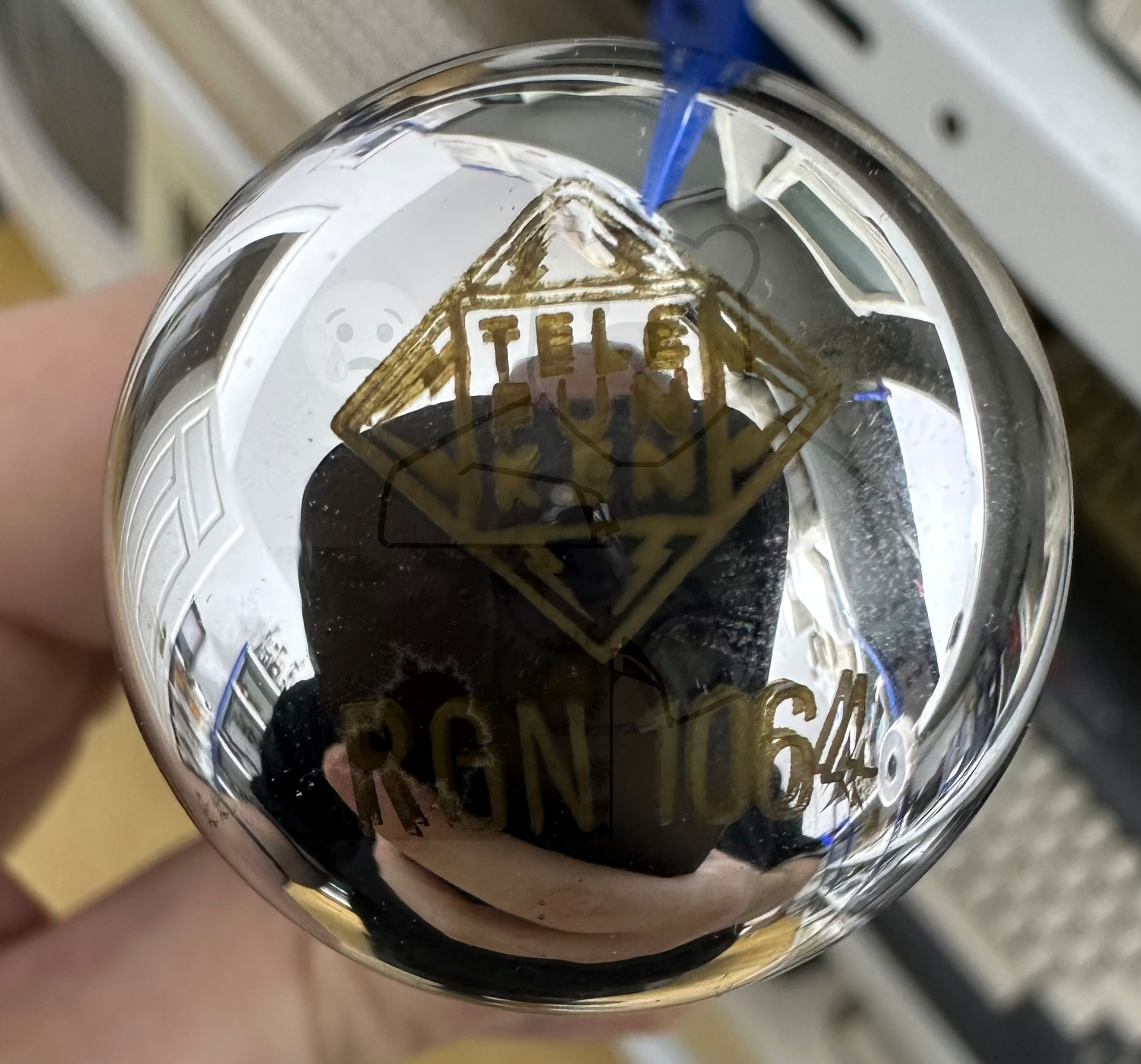

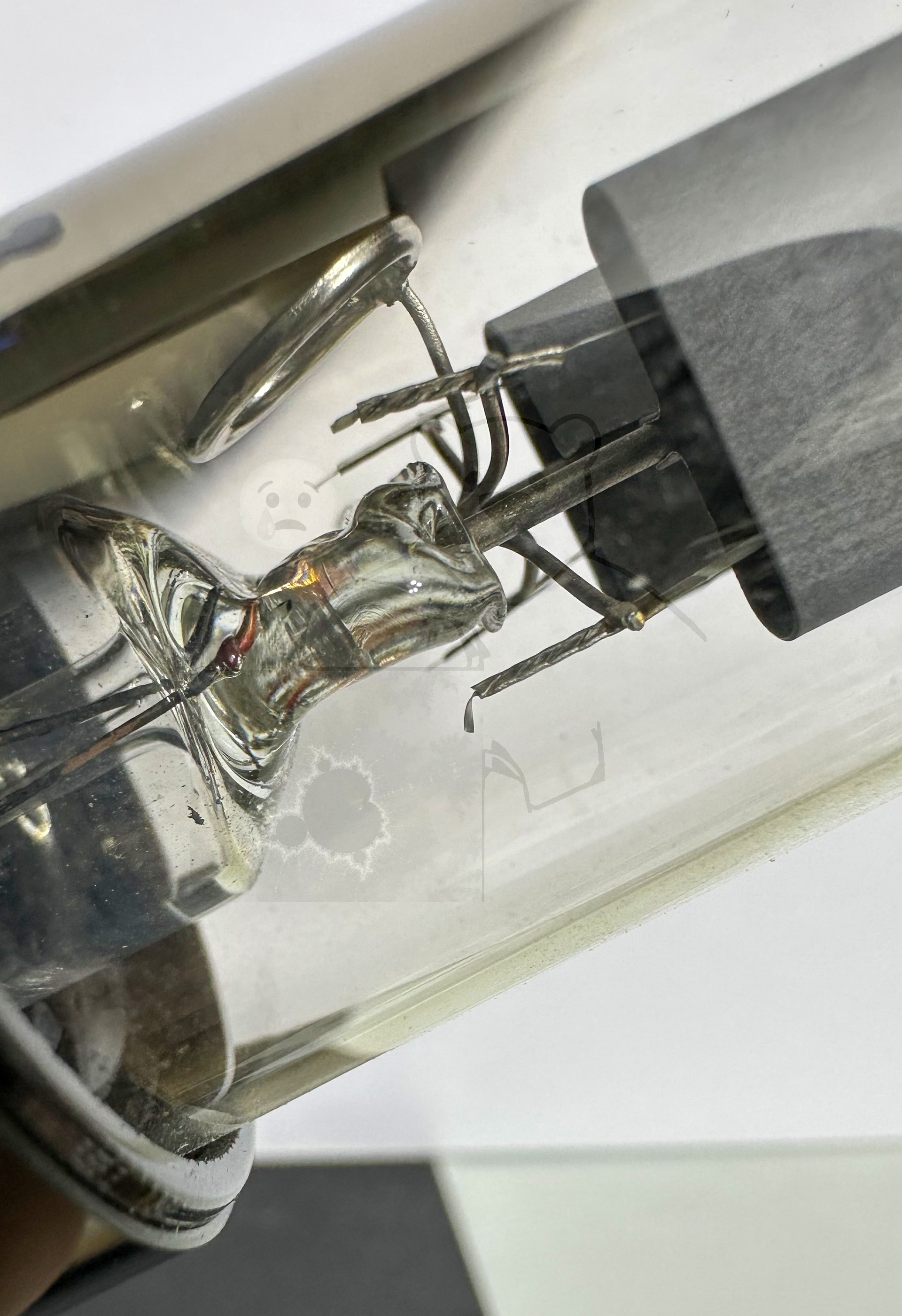

Daten und Bilder der Röhre: RGN1064

🔎 Beschreibung der Röhre: RGN1064 Inventarnummer: 03510

Name	→ RGN1064 📺 Mit Video
Vergleichsname	1064 → 14NG → 1805 → D1064 → G1064 KL74303 → PV4100 → VG5006
Hersteller	→ Telefunken
Heizspannung (Volt)	4
Heizstrom (Ampère)	1 - 1,1
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol.
Informationen Röhrentyp

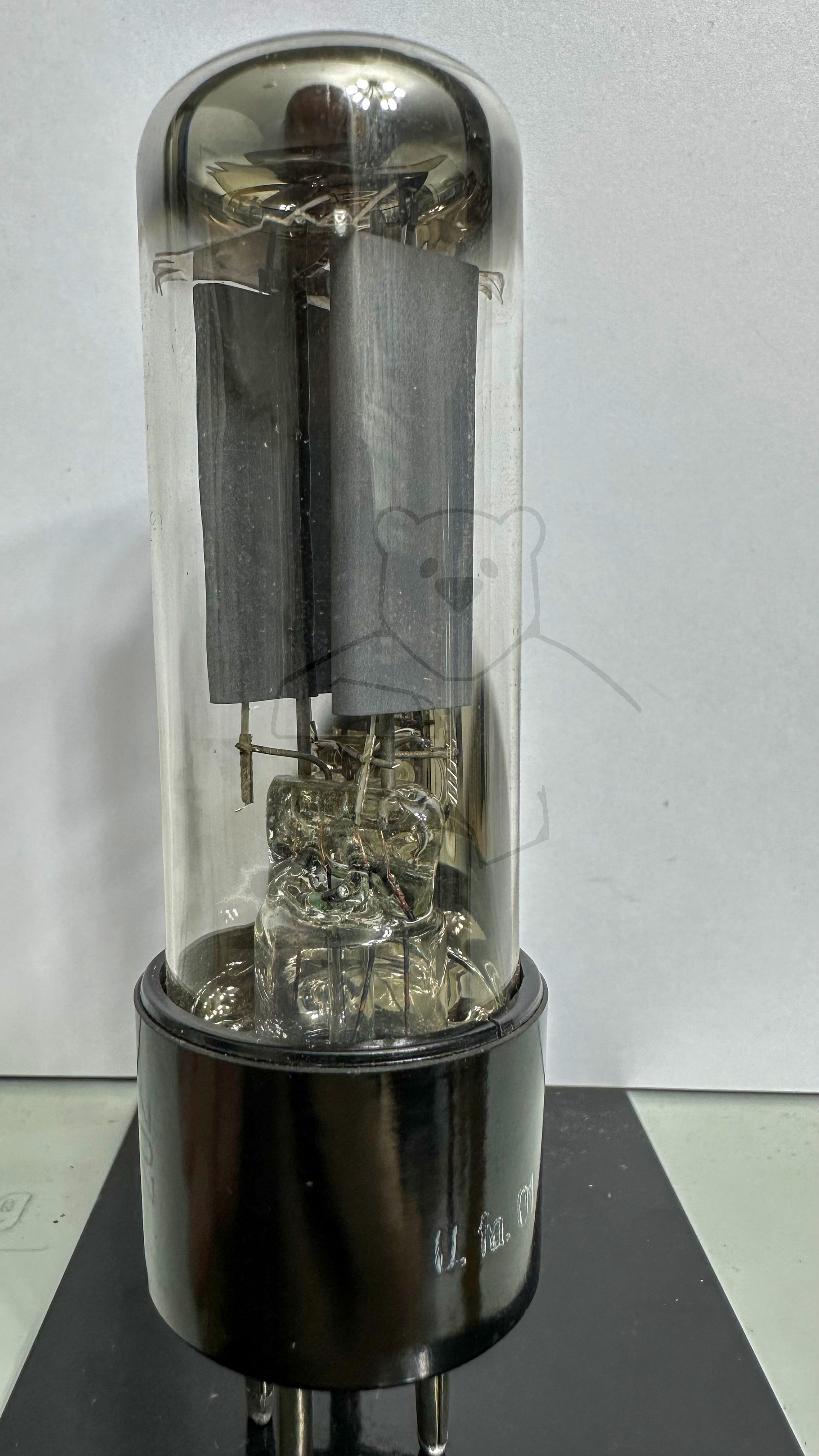

Informationen	Kleine Bauform
Kenn Nummer	212
Ätz- Produktionscode

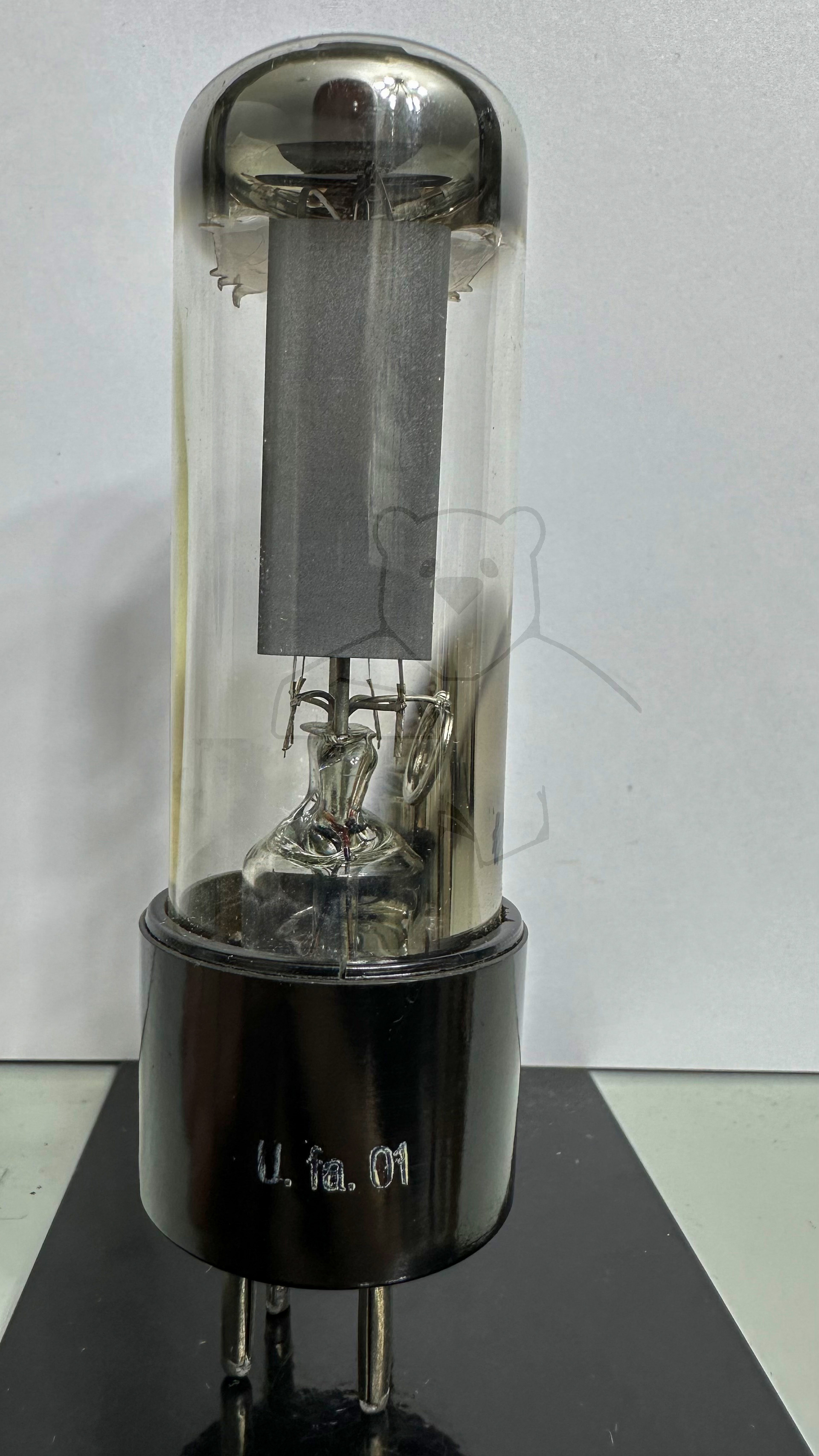

Serien Nummer	U.fm.01

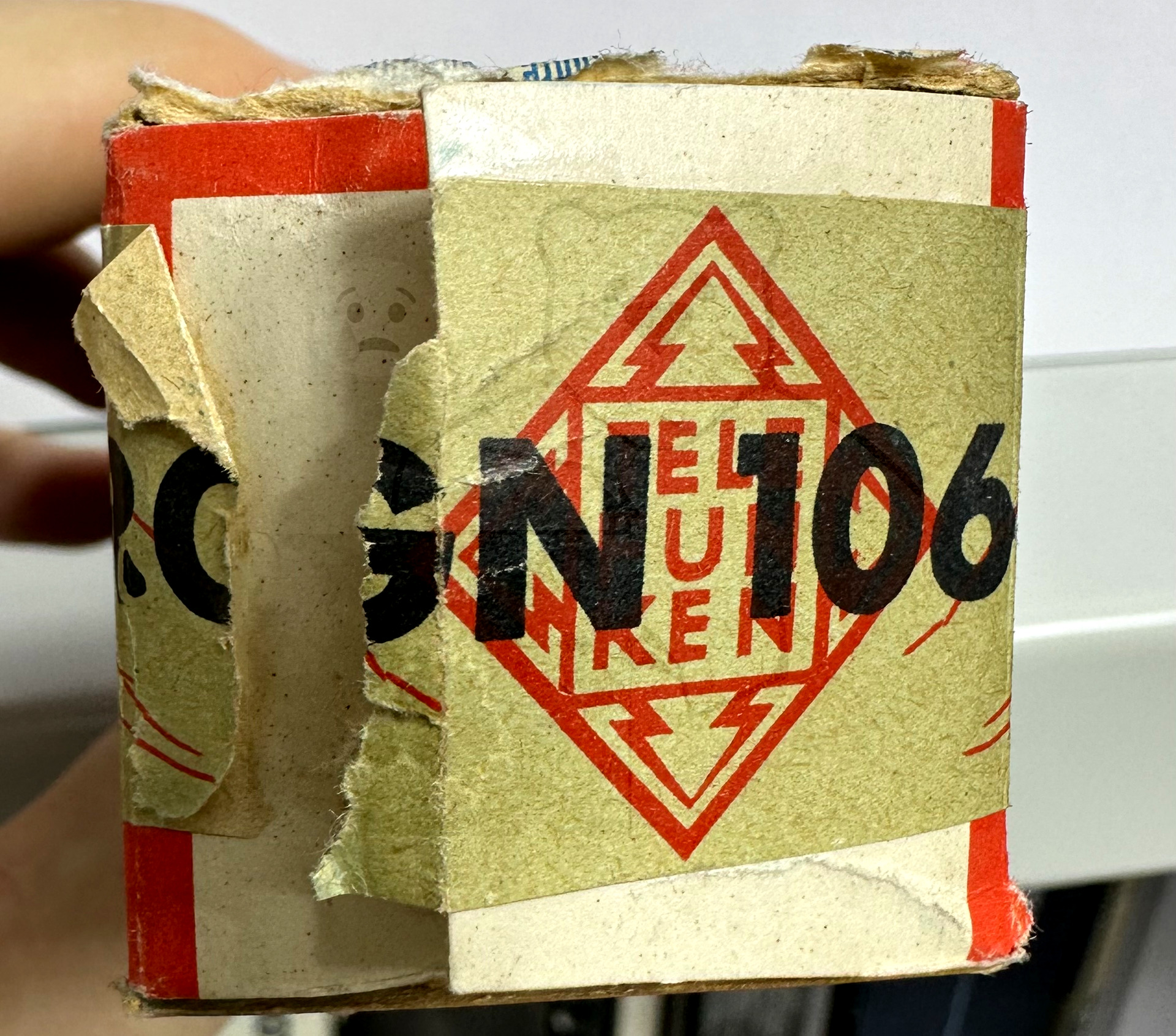

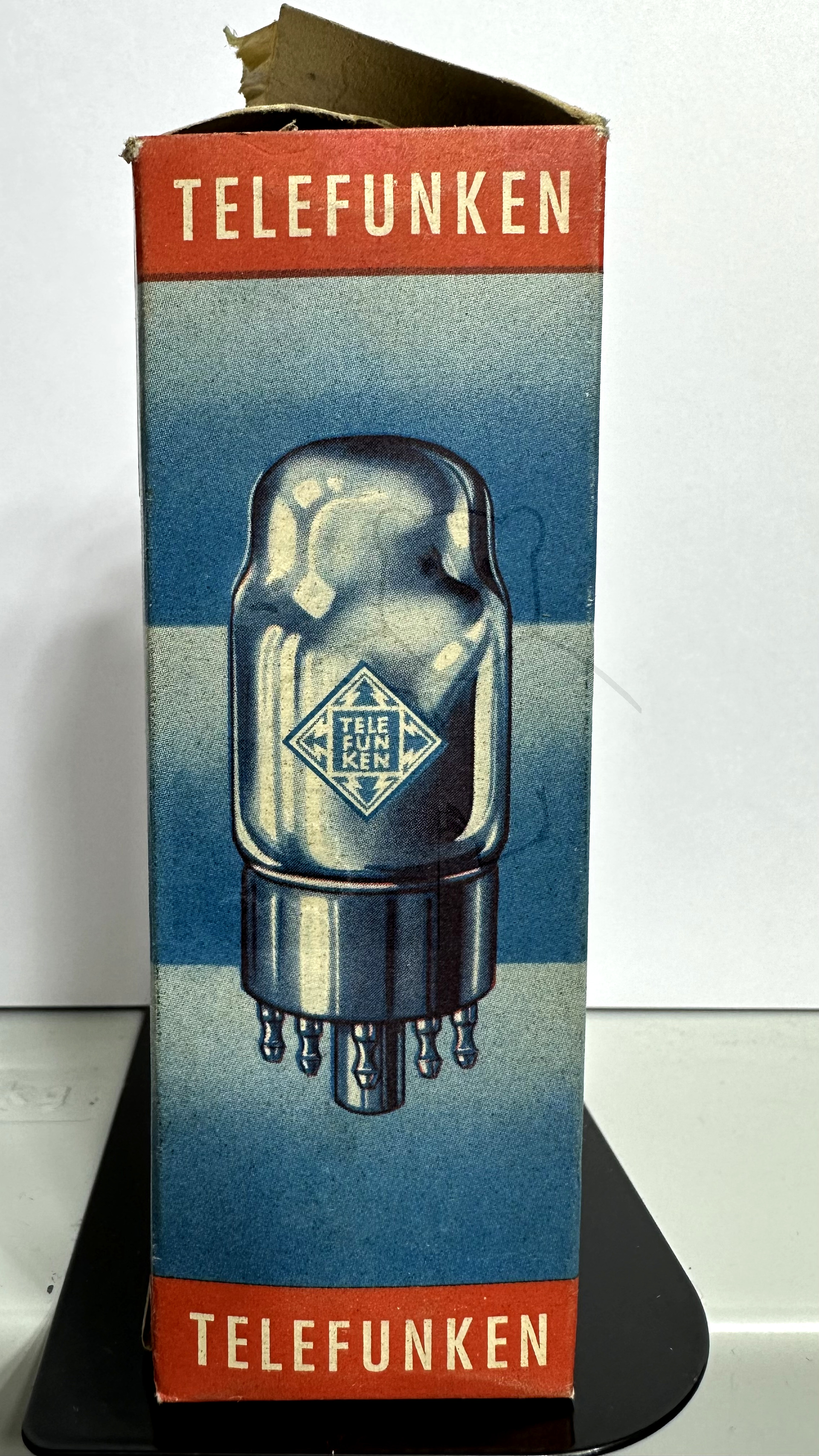

Verpackung	Originalverpackung, Passend zur Röhrennummer
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L3

🔎 Beschreibung der Systeme für die Röhre: RGN1064

	System 1
Kathode	1
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2	4
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Gleichrichter, Zweiweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der RGN1064

Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt

🔎 YouTube Video zu RGN1064

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/UtBytJXkRVM (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: RGN1064
Garantiehinweis RGN1064 Telefunken.pdf (300 kB)
Datenblatt RGN1064 RFT [www.tubedata.info].pdf (53 kB)
Pruefkarte RGN1064 - Neuberger RPM370 Roehrenmessgeraet.pdf (233 kB)
Pruefkarte RGN1064 G1064 G4100 PV4100 1805 2506 - Funke W19 Roehrenpruefer.pdf (158 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
