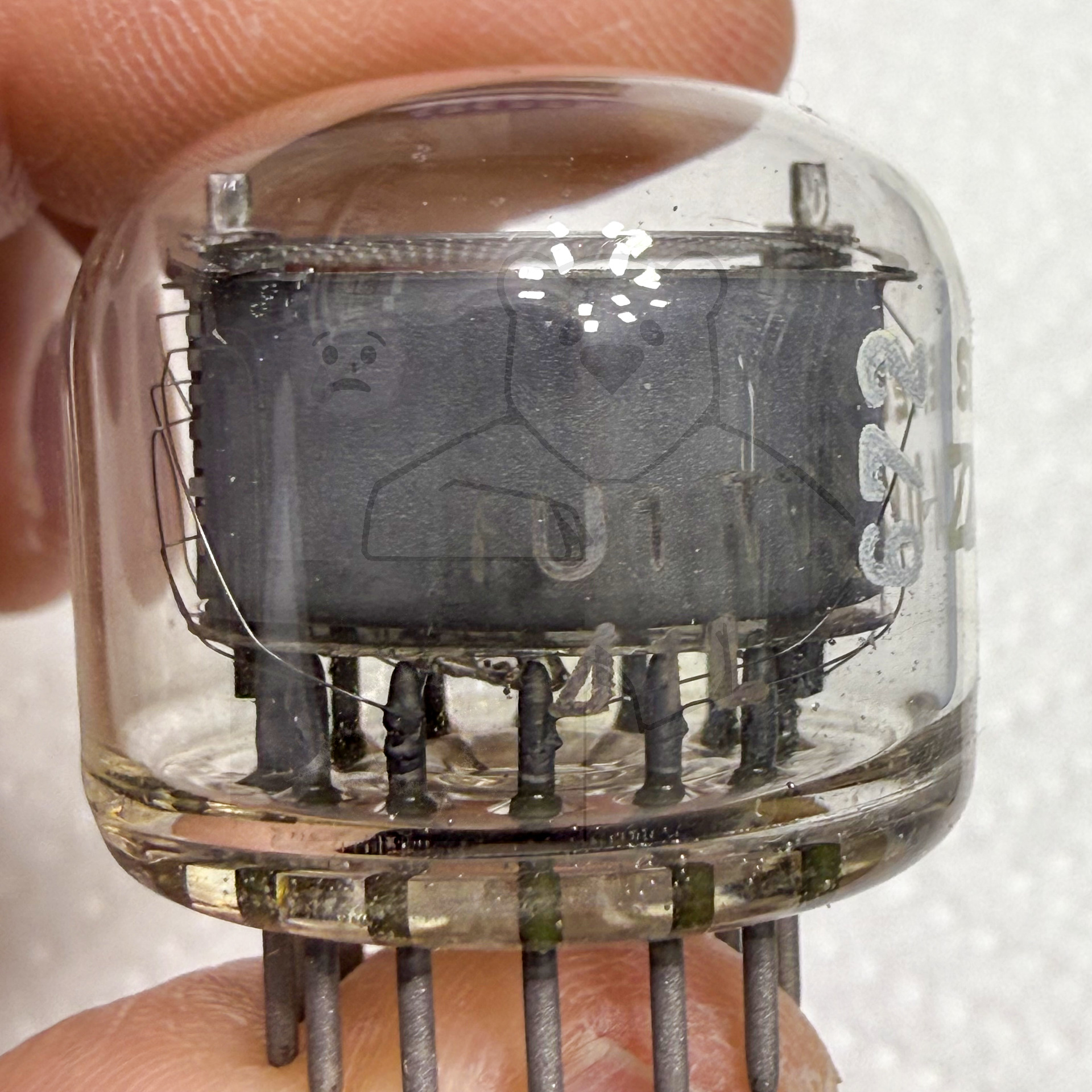

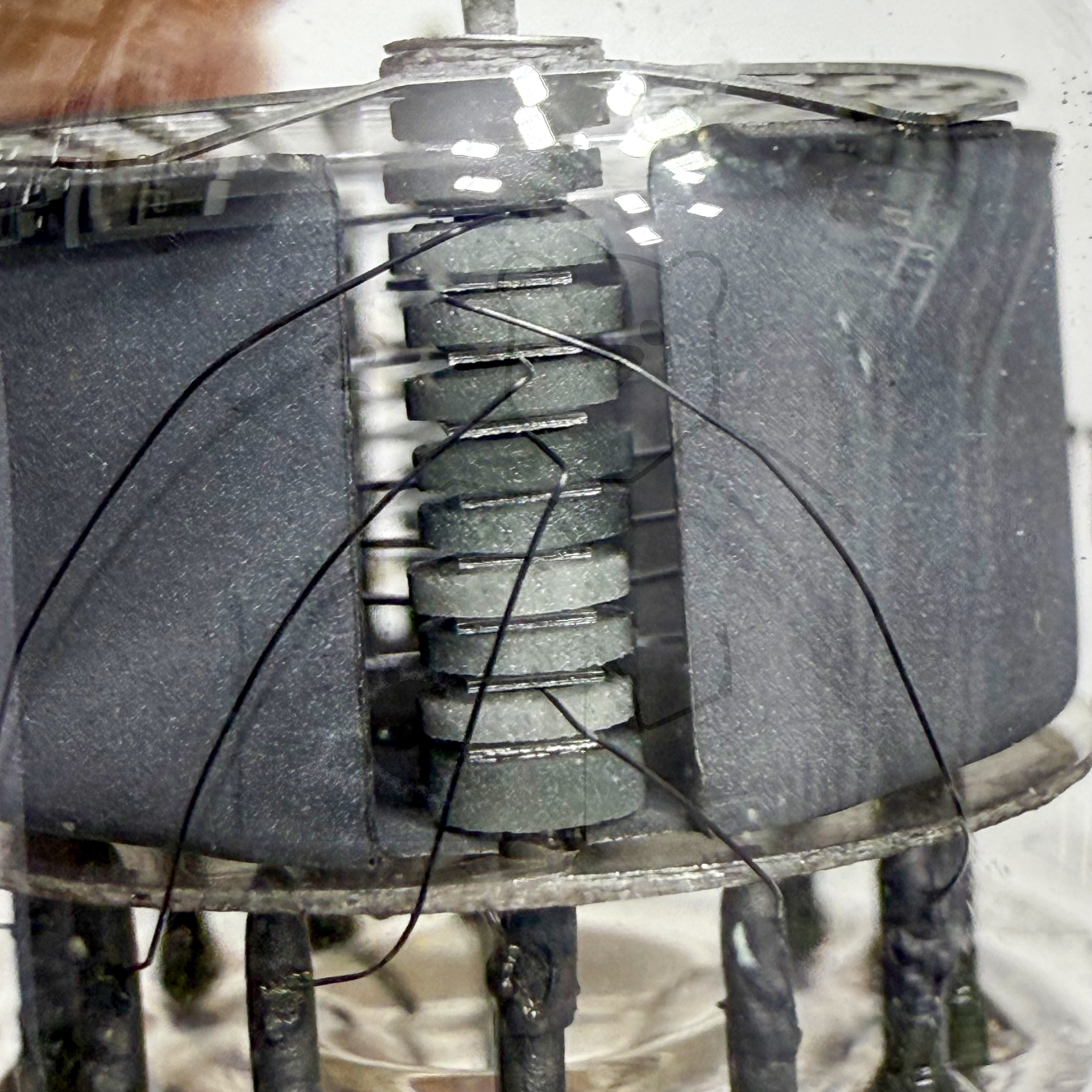

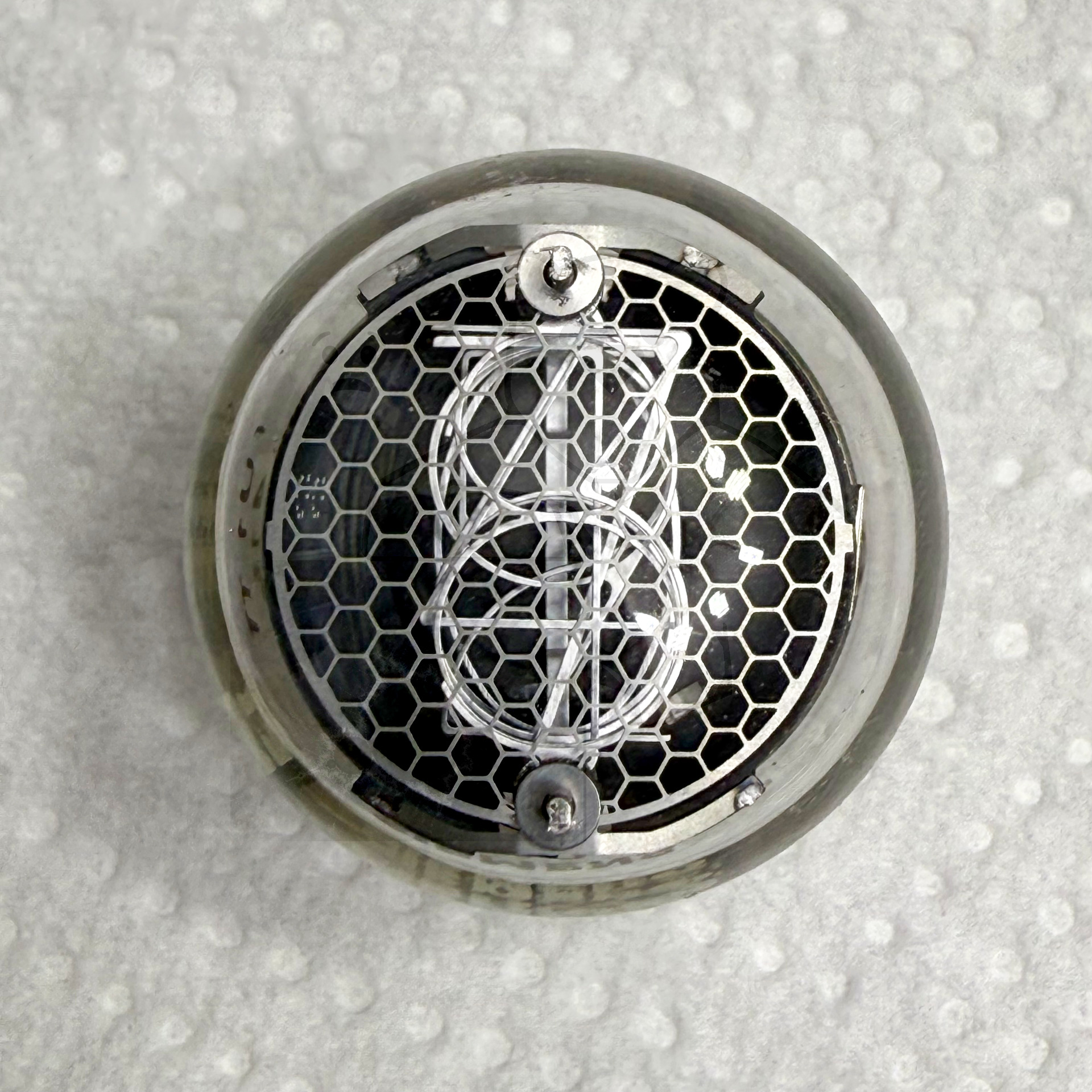

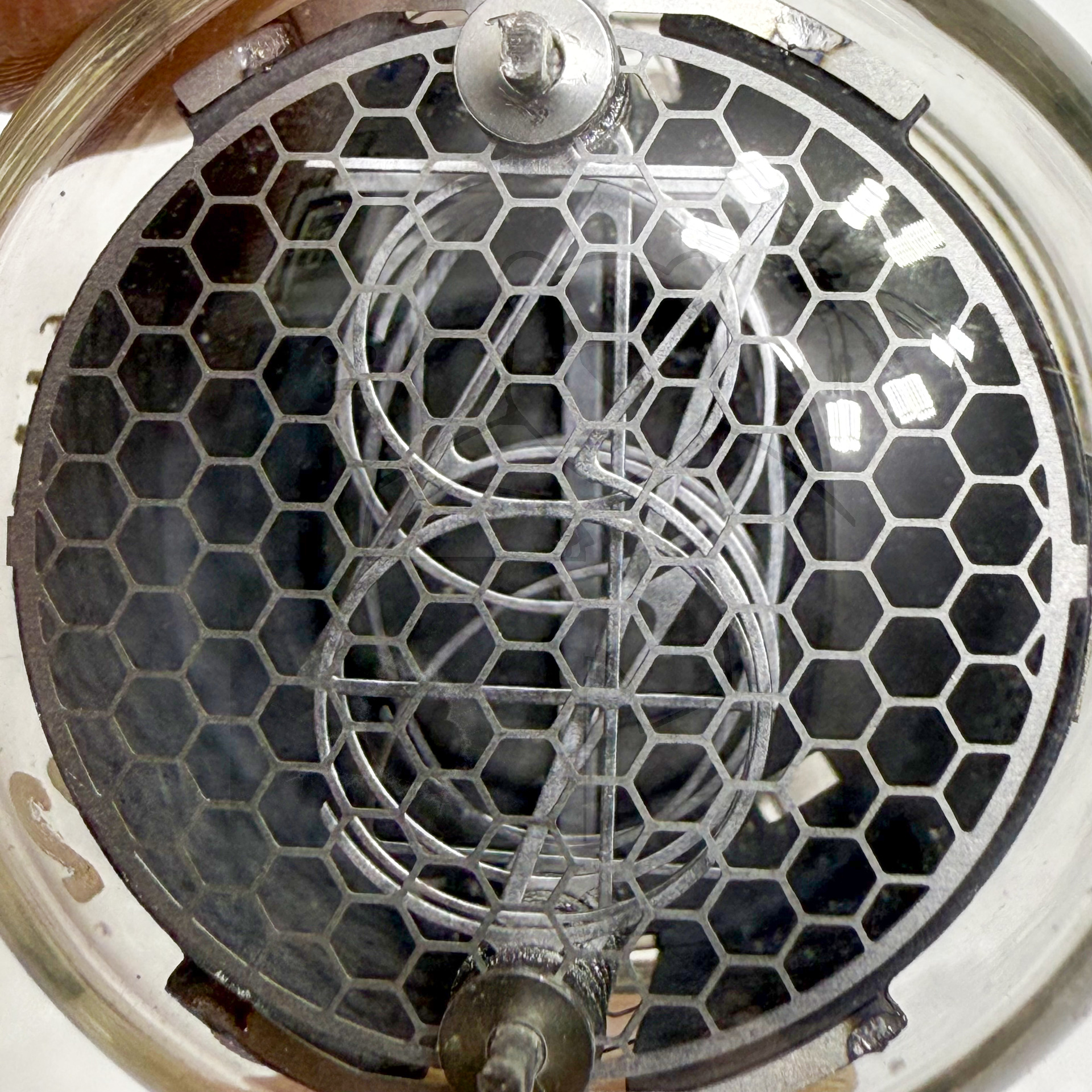

Daten und Bilder der Röhre: ZM1022

🔎 Beschreibung der Röhre: ZM1022 Inventarnummer: 03461

Name	→ ZM1022
Vergleichsname	→ GN-4A → Z5600M
Hersteller	→ Siemens
Heizspannung (Volt)
Heizstrom (Ampère)
Art der Heizung	Kaltkathode

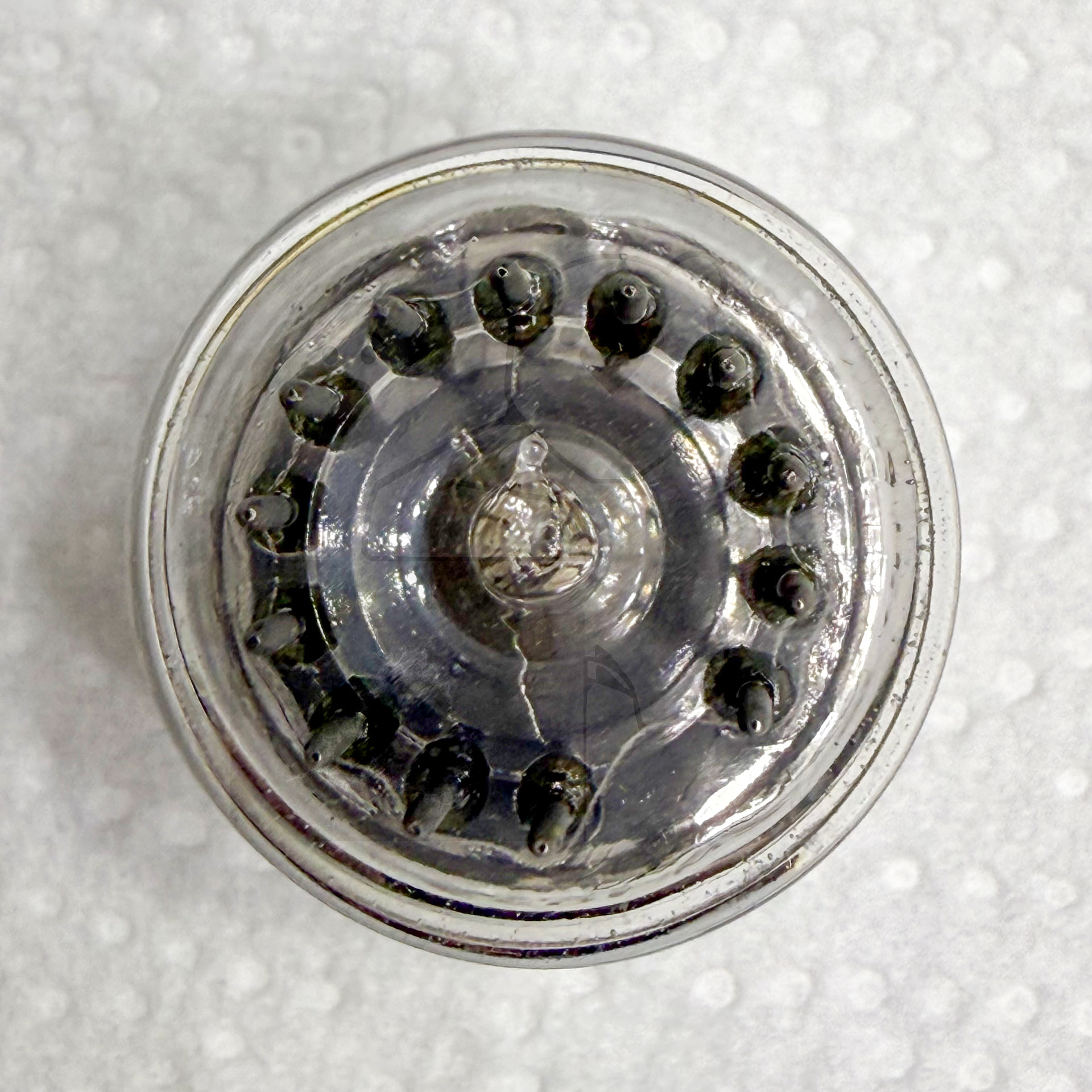

Röhren mit Sockel	→ Informationen zum Sockel: Spezialsockel, Nixie, 13pol. → Liste aller Röhren mit: Spezialsockel, Nixie, 13pol.
Informationen Röhrentyp
Informationen
Kenn Nummer	672
Ätz- Produktionscode
Serien Nummer
Verpackung	Originalverpackung (Drei Röhren in der Packung)
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S137c

🔎 Beschreibung der Systeme für die Röhre: ZM1022

	System 1
Kathode
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1
Anode 2
Leuchtschirm
Heizung
Abschirmung
Funktion	→ Anzeigeroehre, Nixie

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der ZM1022

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: ZM1022
Datenblatt ZM1022 Philips [www.tubedata.info].pdf (26 kB)
Datenblatt ZM1022 ZM1022p [Scan von Dieter Waechter].pdf (31 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
