đ Beschreibung der Röhre: 6CR6 Inventarnummer: 02935
| Name | â 6CR6 |
| Vergleichsname | |
| Hersteller | â Sylvania |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Miniatur, 7pol. â Liste aller Röhren mit: Miniatur, 7pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S15 |
đ Beschreibung der Systeme fĂŒr die Röhre: 6CR6
| System 1 | System 2 | |
| Kathode | 1 | 1 |
| Gitter 1 | 7 | |
| Gitter 2 | 6 | |
| Gitter 3 | 1 | |
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 5 | 2 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 3, 4 | 3, 4 |
| Abschirmung | ||
| Funktion | â Niederfrequenzverstaerker, Pentode |
â Demodulator |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der 6CR6
Bildquelle: Sylvania Datenblatt
đ DatenblĂ€tter zur Röhre: 6CR6
Datenblatt 6CR6 Sylvania Version 1.pdf (110 kB)
Datenblatt 6CR6 Sylvania Version 2.pdf (292 kB)
Datenblatt 6CR6 Tung-Sol [www.tubedata.info].pdf (107 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 6CR6

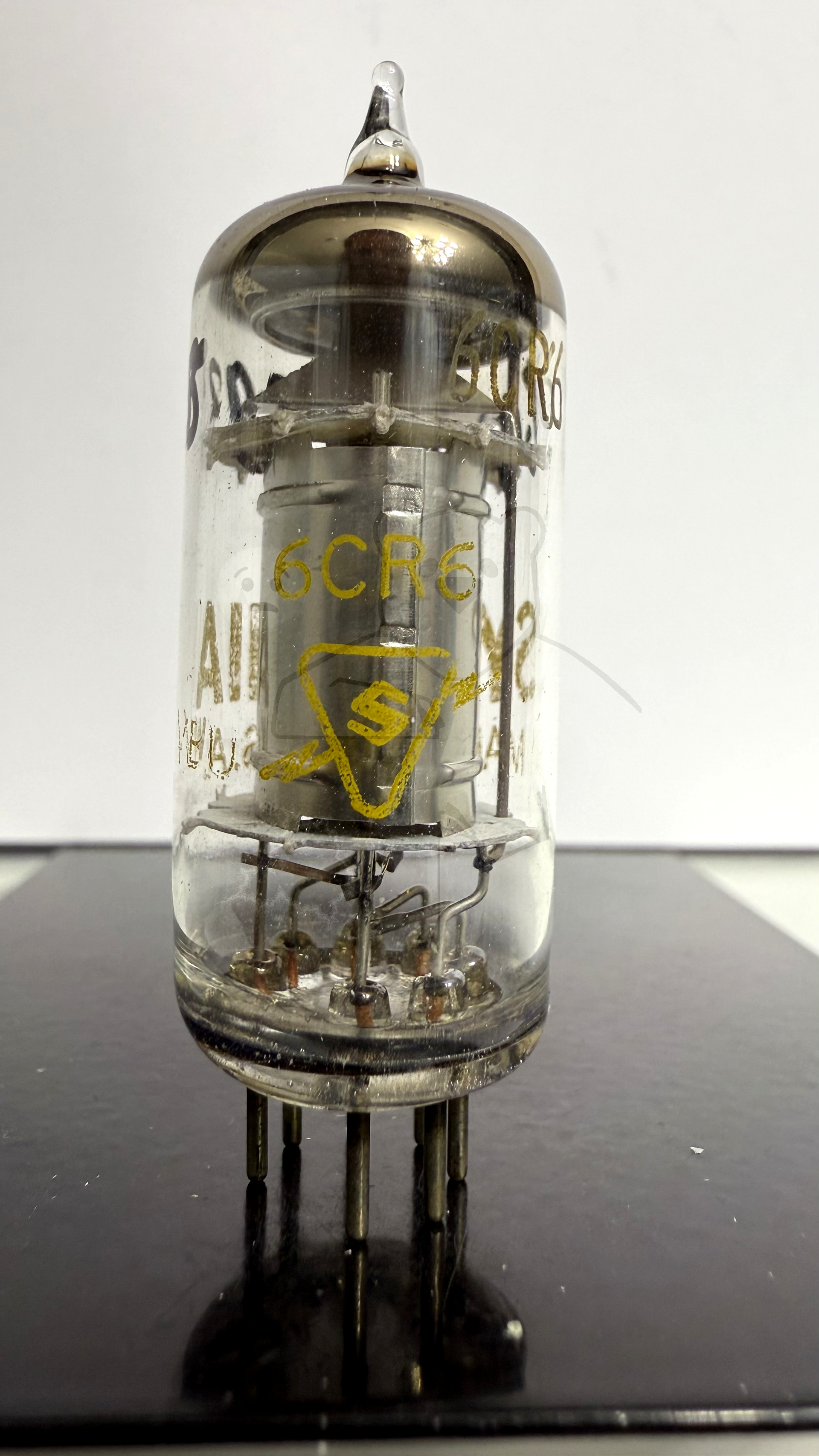

Röhre 6CR6 #2935 Bild 1

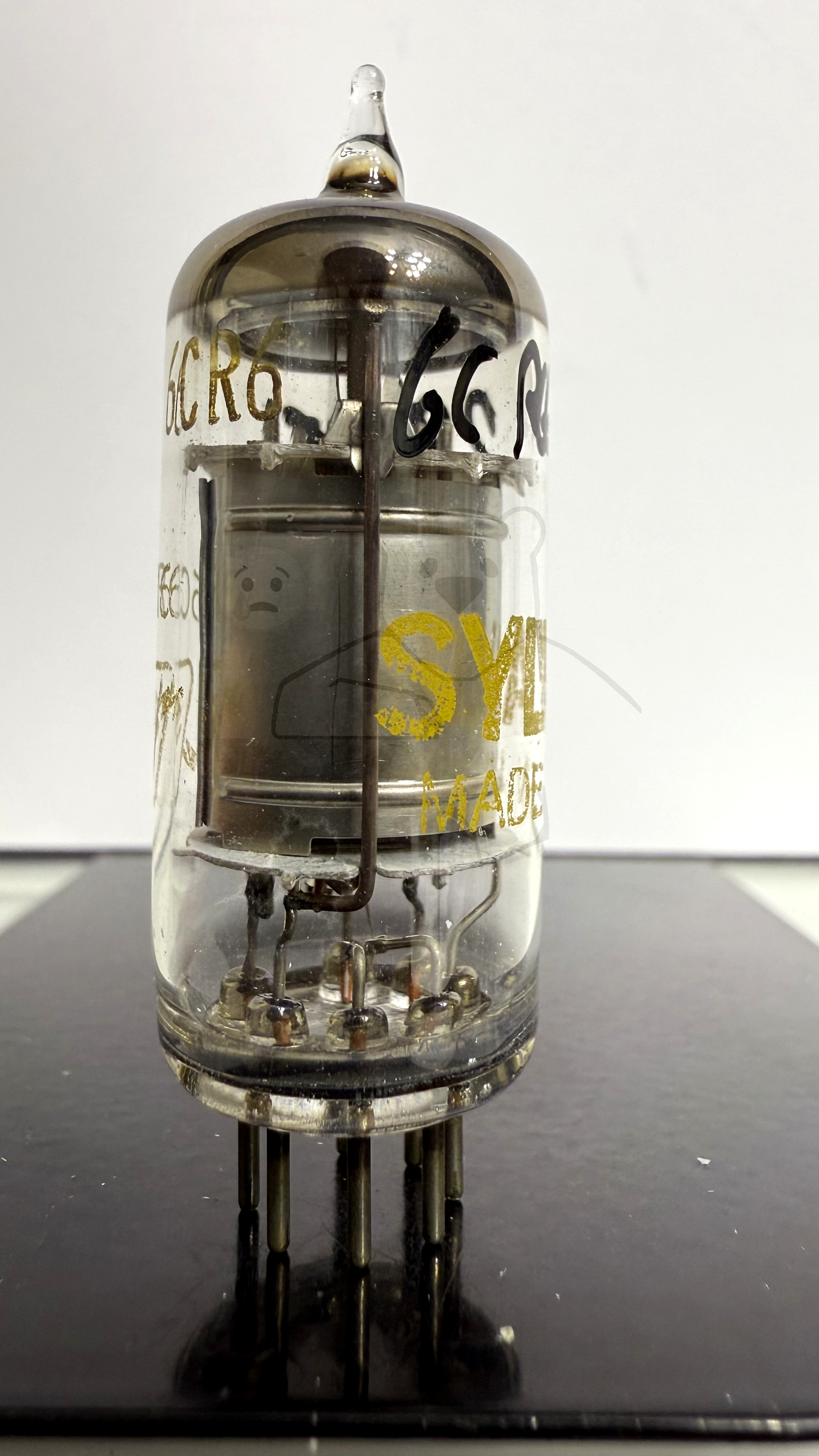

Röhre 6CR6 #2935 Bild 2

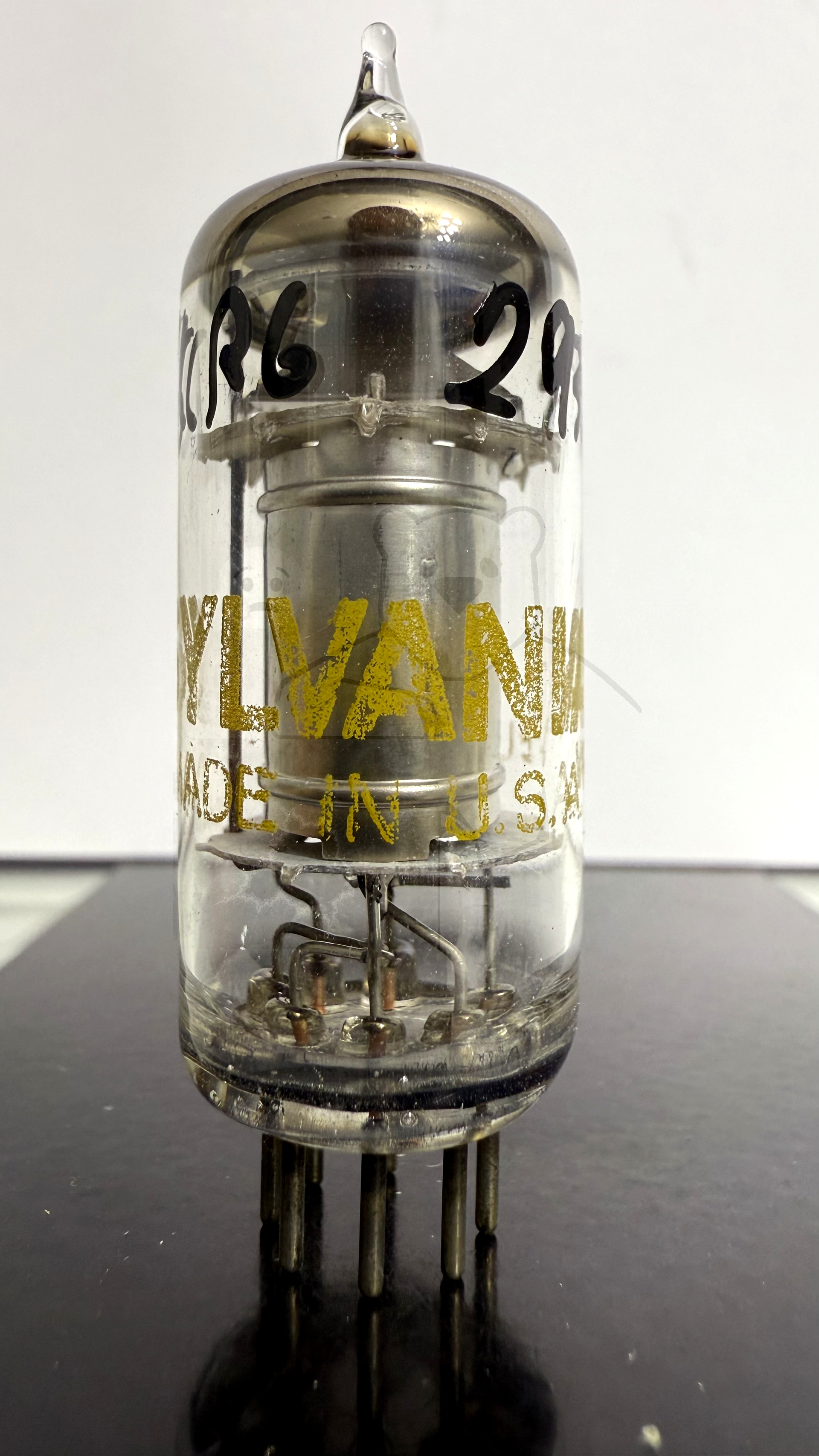

Röhre 6CR6 #2935 Bild 3

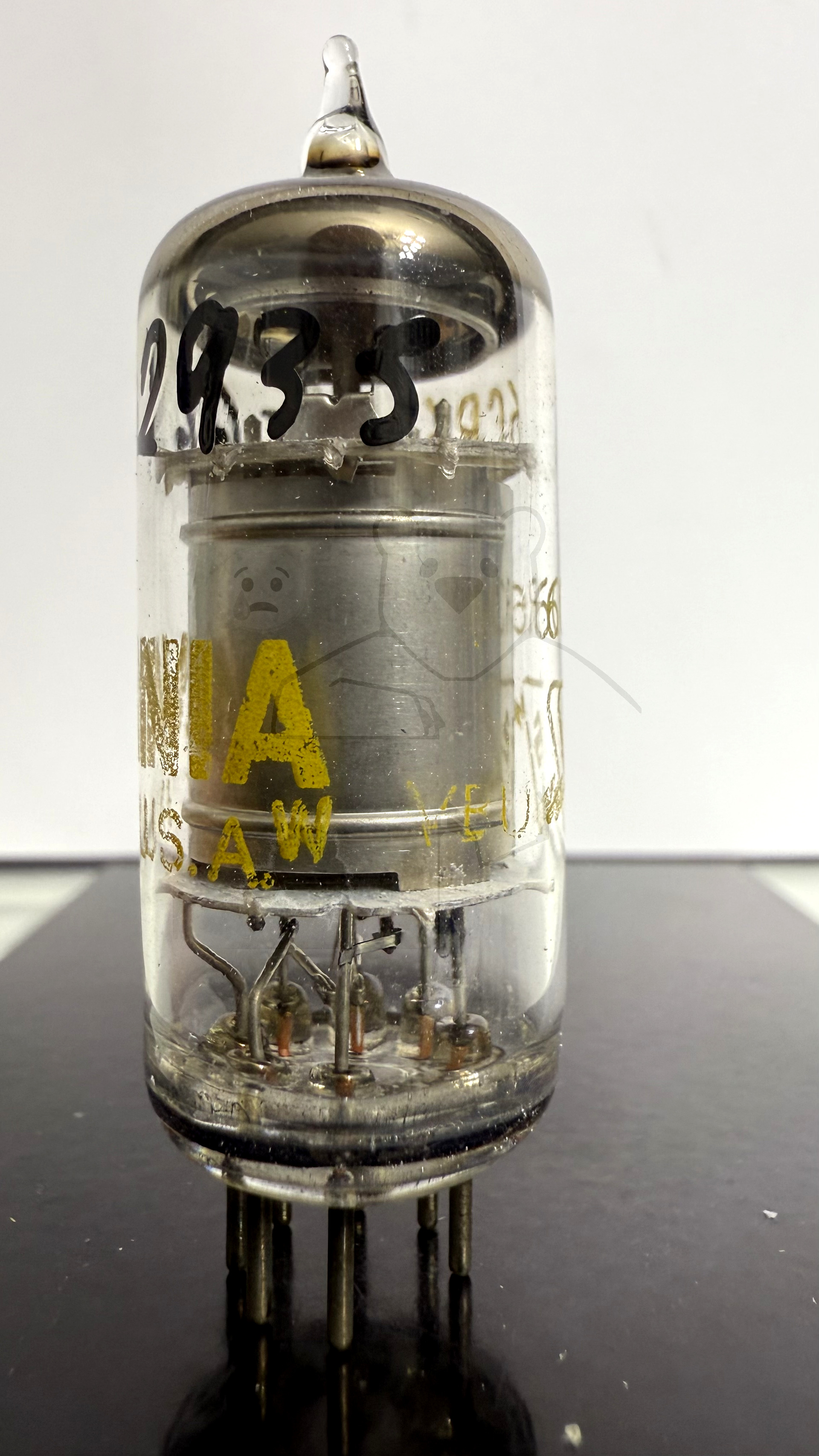

Röhre 6CR6 #2935 Bild 4
